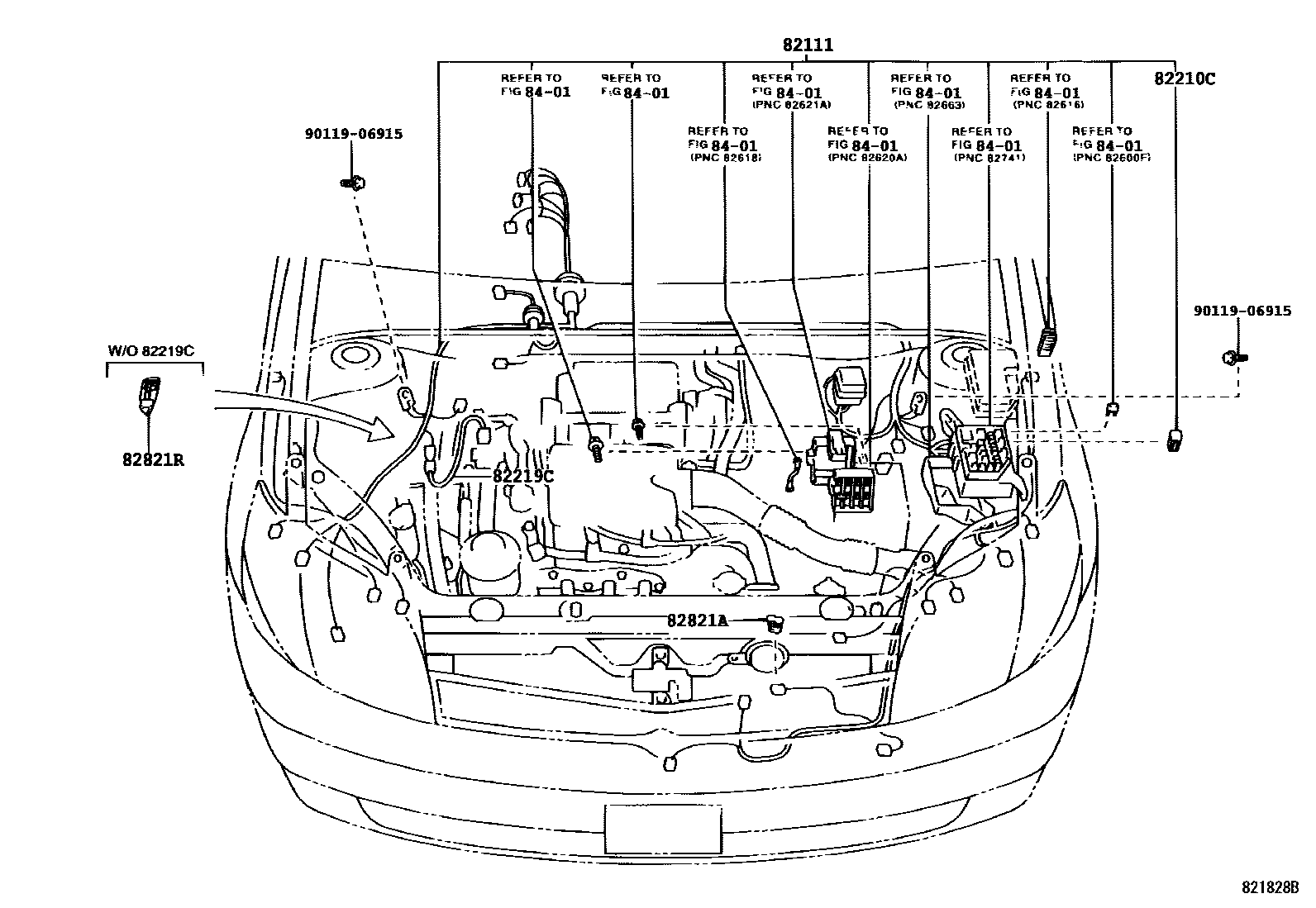

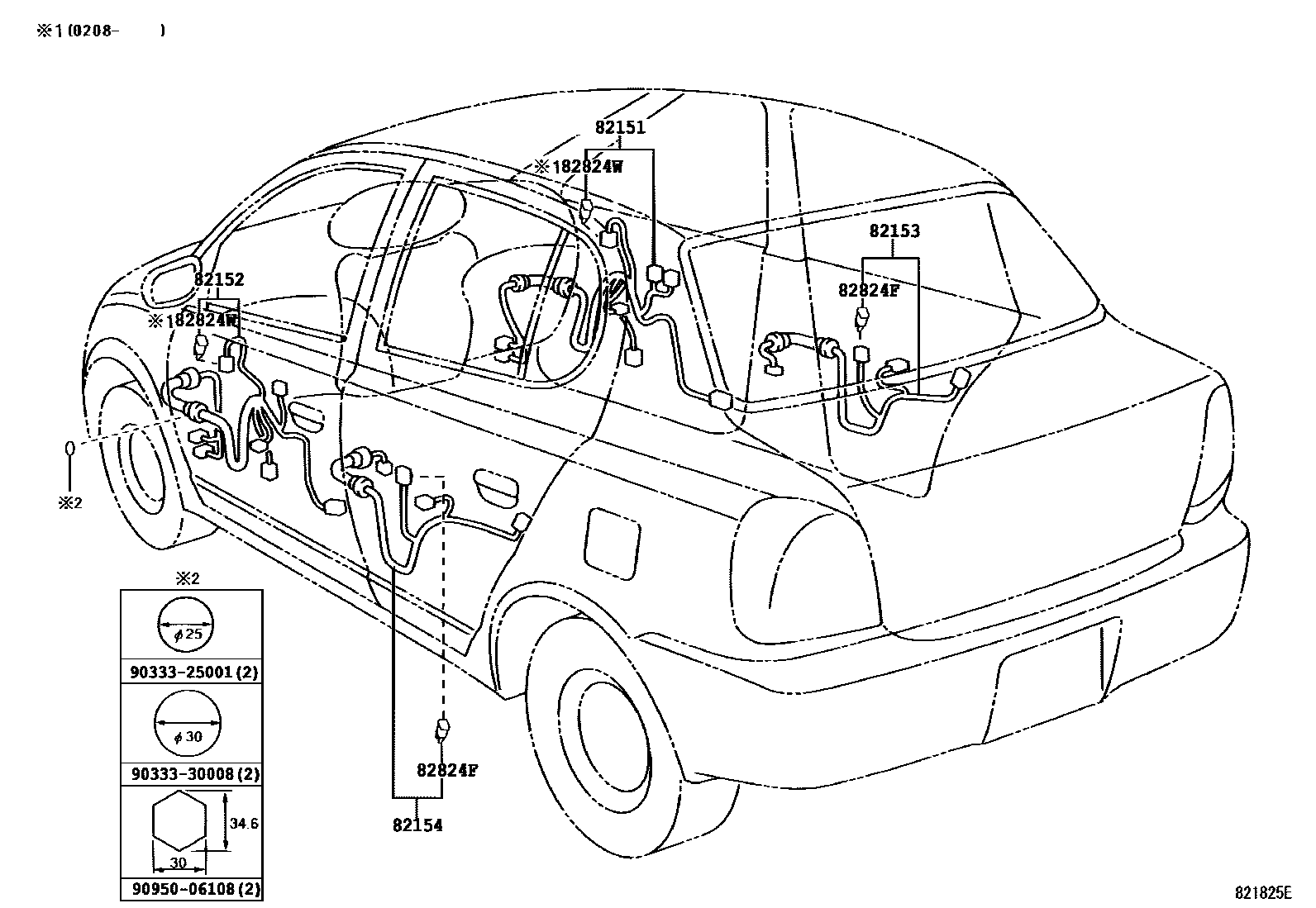

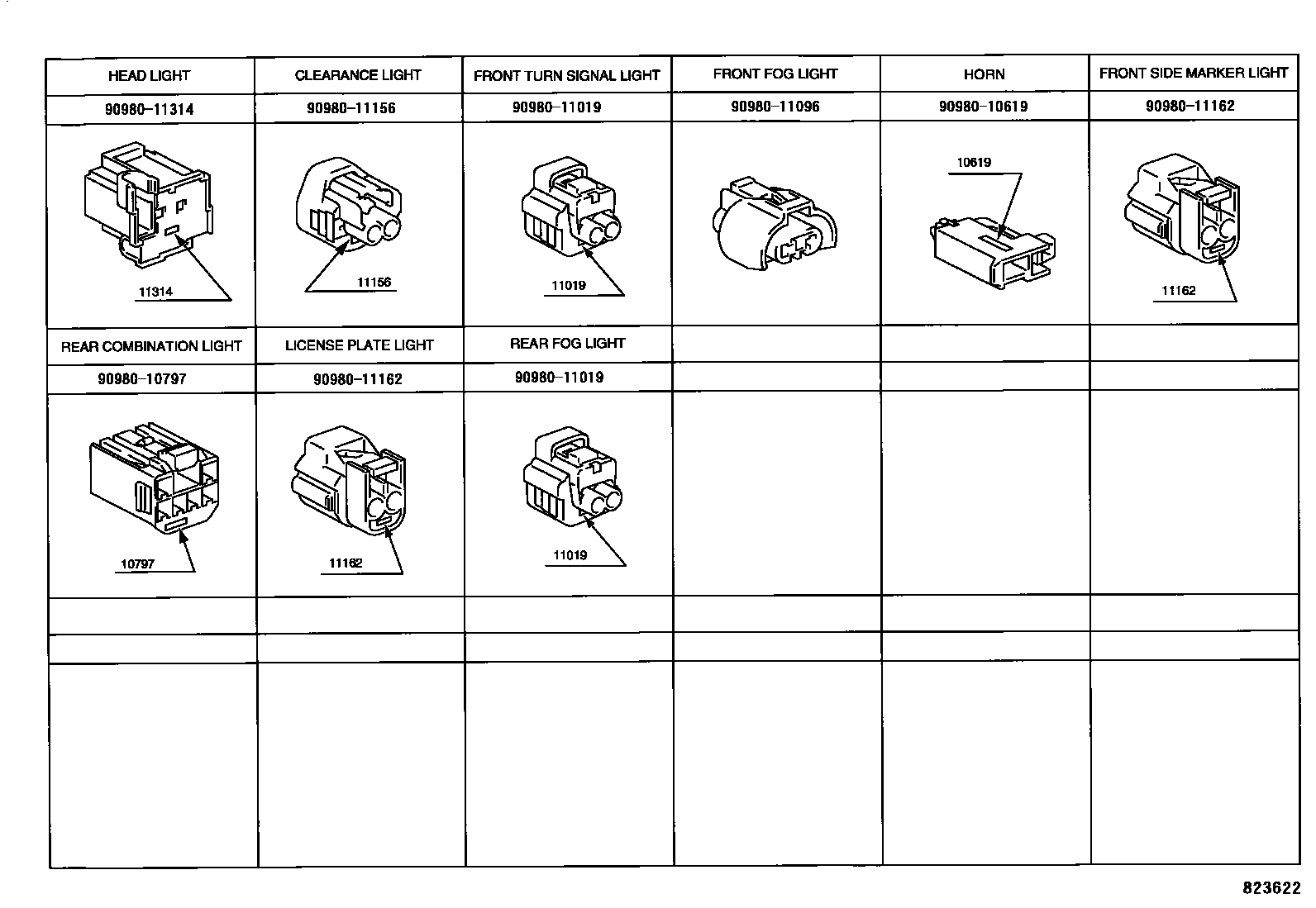

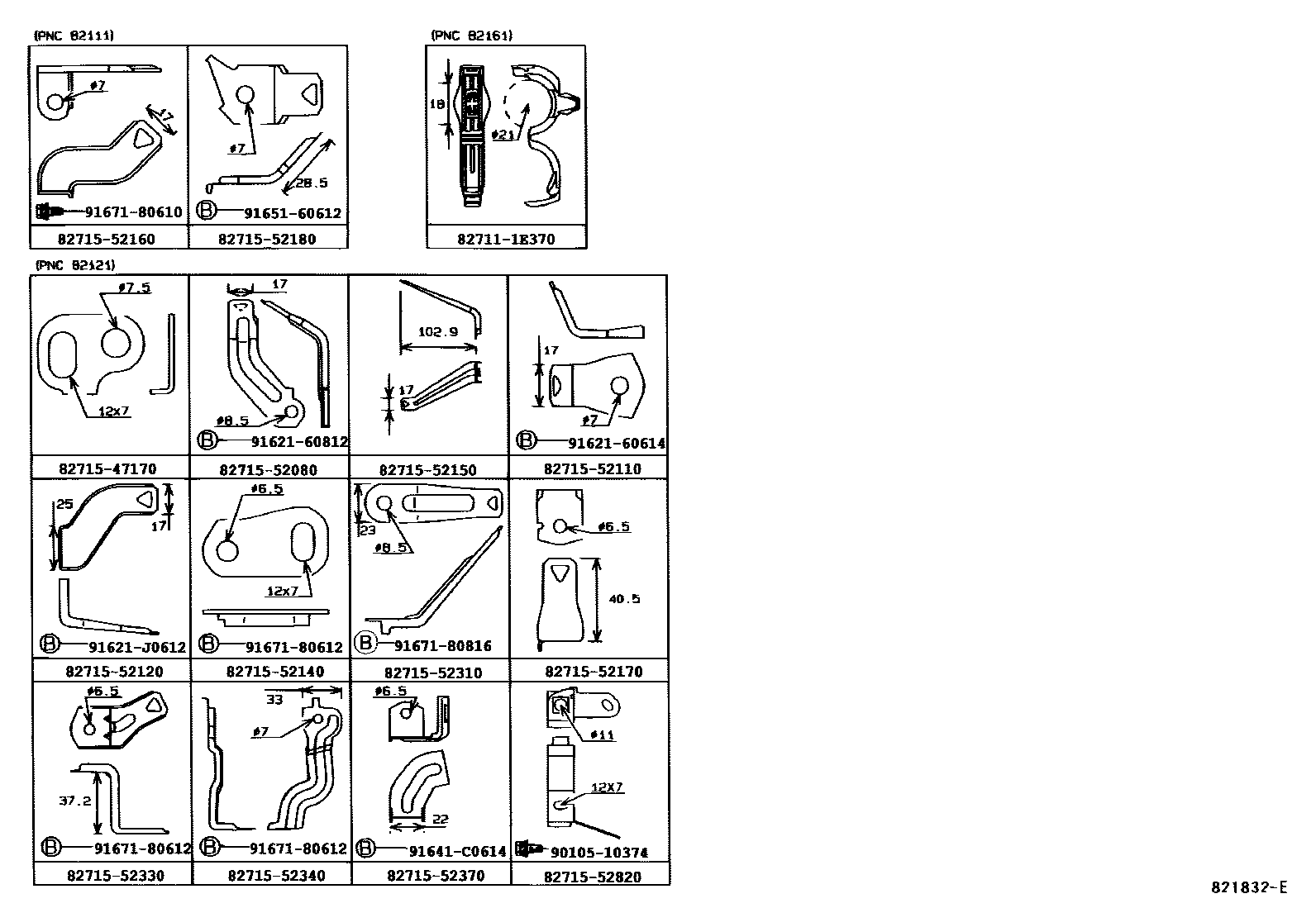

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 10 images and 25 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

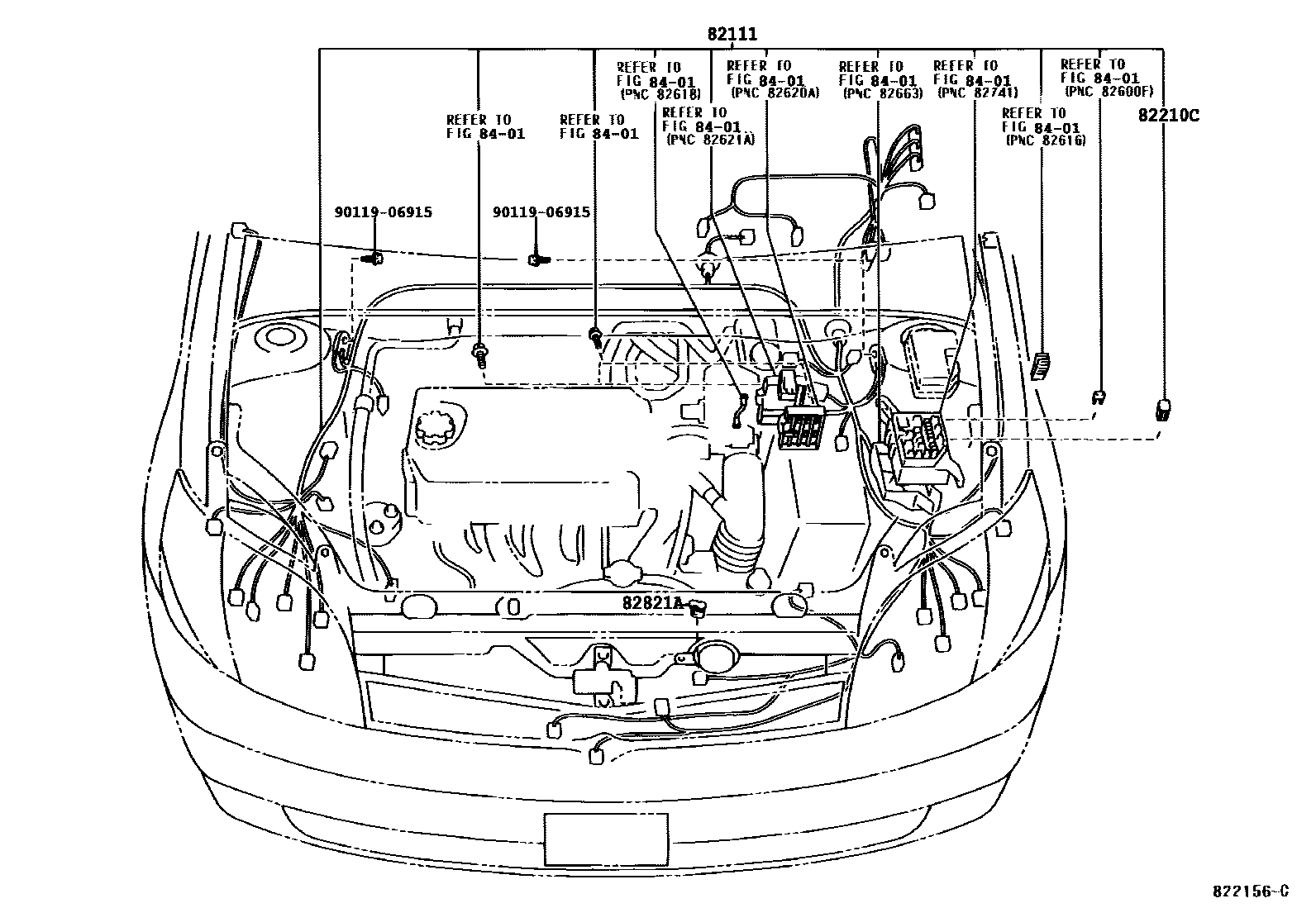

| 82111 | Engine room main wiring harness | 82111-52490 · 82111-52491 · 82111-52500 · 82111-52501 · 82111-52510 · 82111-52511 · 82111-52520 · 82111-52521 · 82111-52530 · 82111-52531 · 82111-52540 · 82111-52541 · 82111-52660 · 82111-52661 · 82111-52670 · 82111-52671 · 82111-52680 · 82111-52681 · 82111-52690 · 82111-52691 · 82111-52B40 · 82111-52B50 · 82111-5C300 · 82111-5C310 · 82111-5C320 · 82111-5C330 · 82111-5C340 · 82111-5C350 · 82111-5C360 · 82111-5C370 · 82111-5C380 · 82111-5C390 |

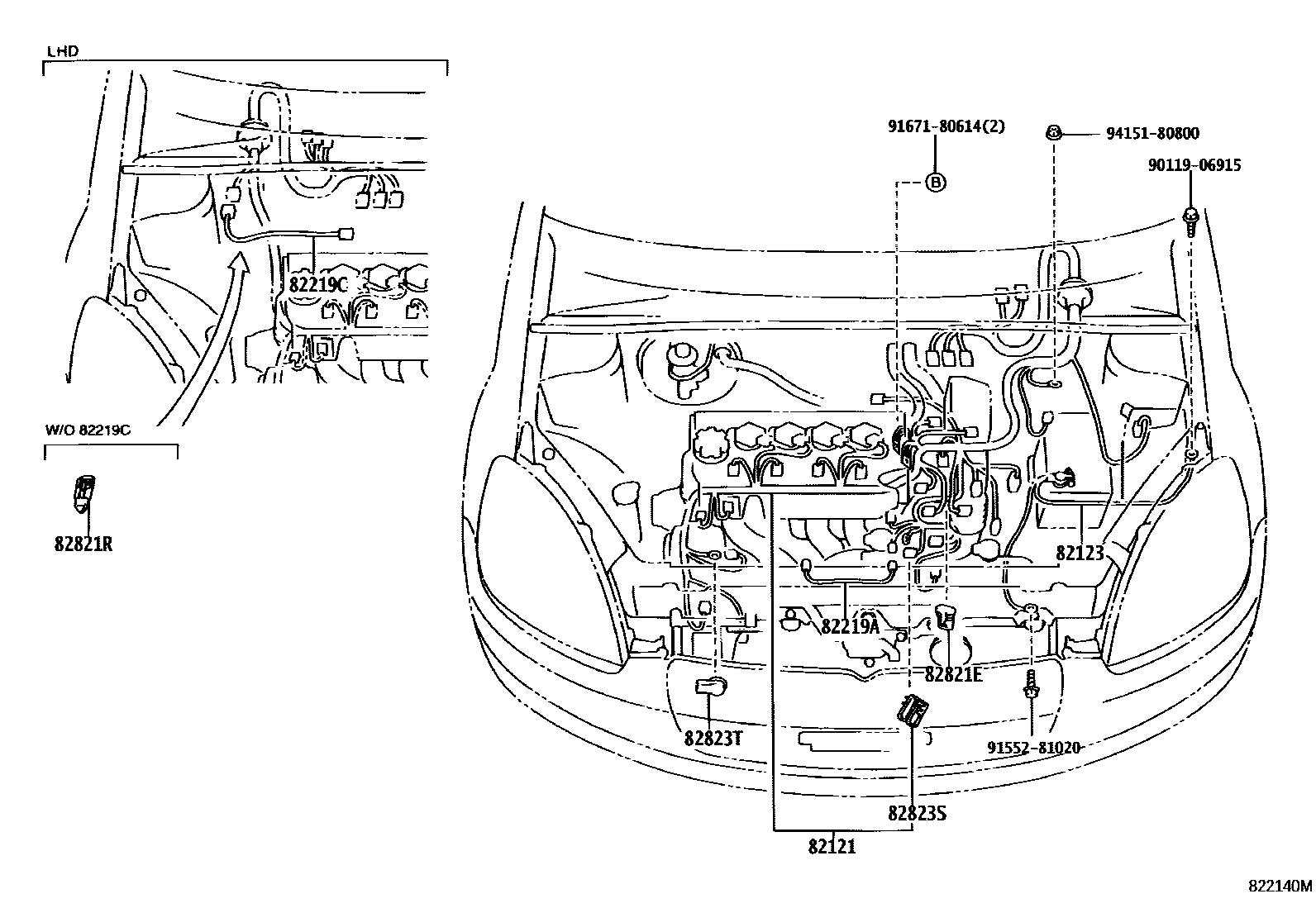

| 82121 | Engine wiring harness | 82121-52090 · 82121-52091 · 82121-52092 · 82121-52100 · 82121-52101 · 82121-52102 · 82121-52103 · 82121-52110 · 82121-52120 · 82121-52150 · 82121-52151 · 82121-52160 · 82121-52161 · 82121-52190 · 82121-52200 · 82121-52860 · 82121-52870 · 82121-52880 · 82121-52890 · 82121-5C010 · 82121-5C020 · 82121-5C030 · 82121-5C040 |
| 82123 | Engine No. 3 wiring harness | 82123-52020 · 82123-52050 · 82123-52070 · 82123-52071 |

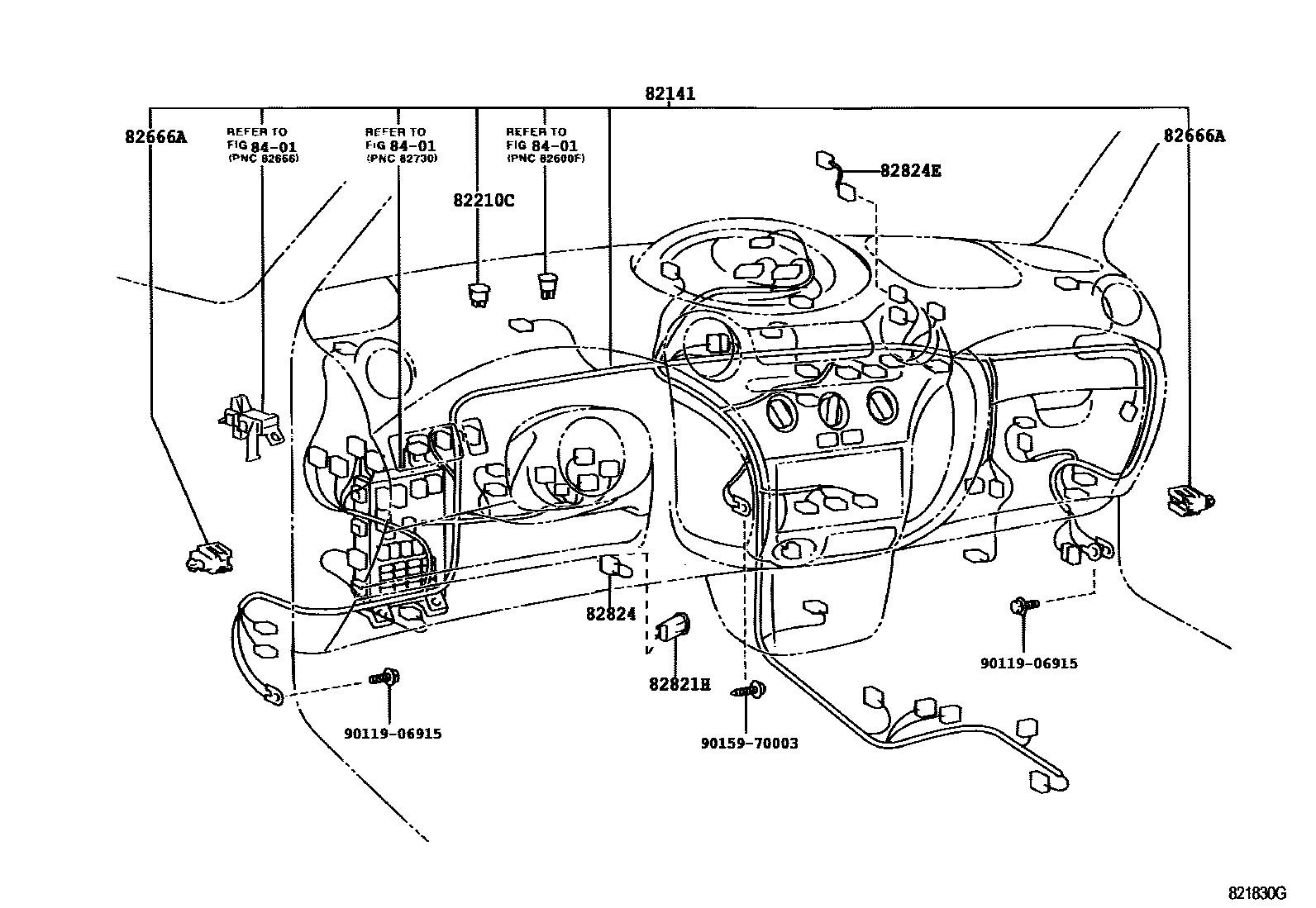

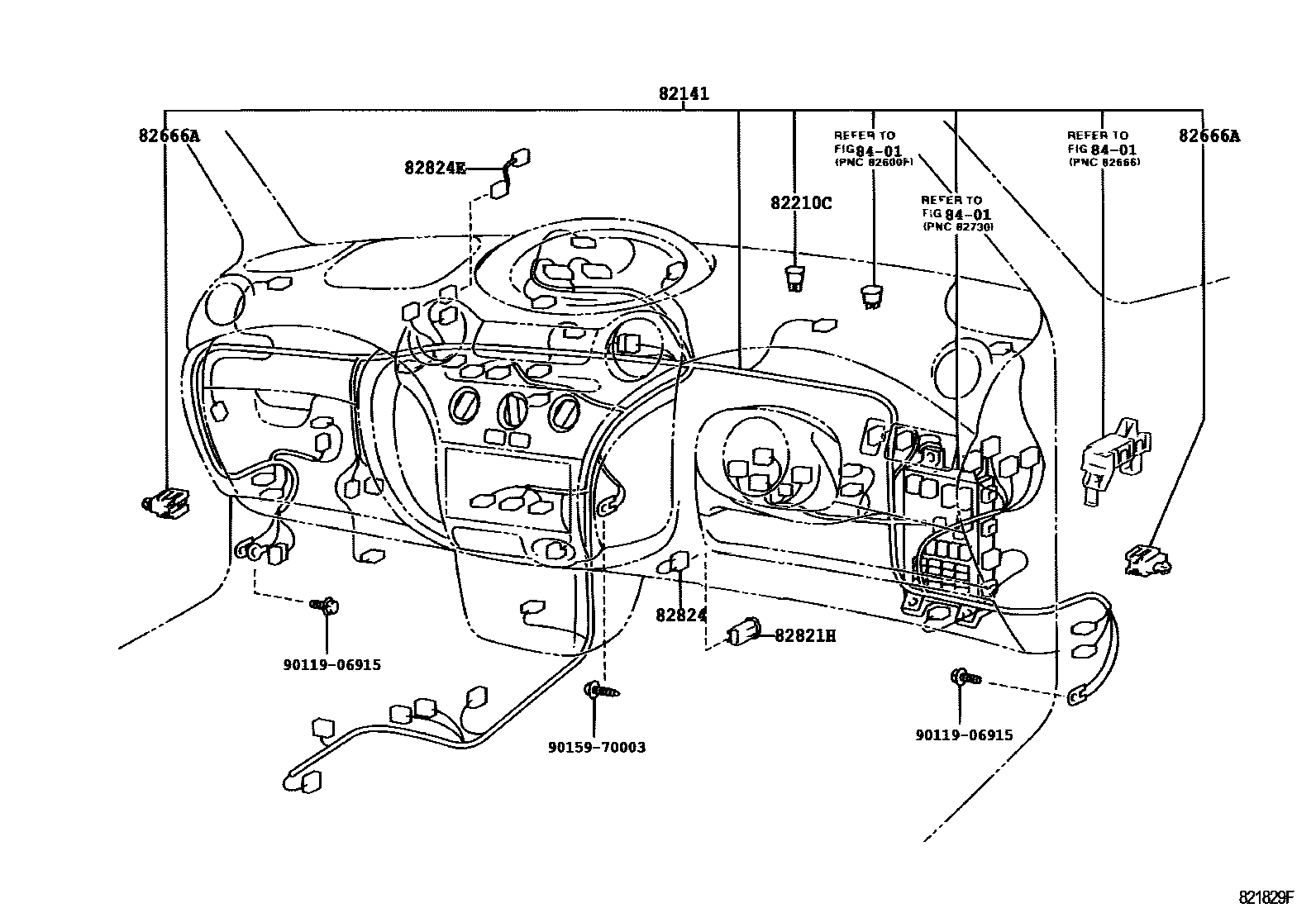

| 82141 | Dashboard wiring harness | 82141-52270 · 82141-52271 · 82141-52272 · 82141-52280 · 82141-52281 · 82141-52282 · 82141-52350 · 82141-52351 · 82141-52352 · 82141-52360 · 82141-52361 · 82141-52362 · 82141-52390 · 82141-52391 · 82141-52392 · 82141-52400 · 82141-52401 · 82141-52402 · 82141-52430 · 82141-52431 · 82141-52432 · 82141-52440 · 82141-52441 · 82141-52442 · 82141-52610 · 82141-52611 · 82141-52612 · 82141-52613 · 82141-52620 · 82141-52621 · 82141-52622 · 82141-52623 · 82141-5C590 · 82141-5C591 · 82141-5C600 · 82141-5C601 · 82141-5C610 · 82141-5C620 · 82141-5C630 · 82141-5C631 · 82141-5C640 · 82141-5C641 · 82141-5C650 · 82141-5C651 · 82141-5C660 · 82141-5C661 · 82141-5C670 · 82141-5C671 · 82141-5C680 · 82141-5C681 · 82141-5C690 · 82141-5C691 · 82141-5C700 · 82141-5C701 · 82141-5D210 · 82141-5D211 · 82141-5D220 · 82141-5D221 · 82141-5D230 · 82141-5D231 · 82141-5D240 · 82141-5D241 · 82141-5D250 · 82141-5D251 · 82141-5D260 · 82141-5D261 · 82141-5D270 · 82141-5D271 · 82141-5D280 · 82141-5D281 · 82141-5D290 · 82141-5D291 · 82141-5D300 · 82141-5D301 · 82145-52030 · 82145-52031 · 82145-52032 · 82145-52040 · 82145-52041 · 82145-52042 |
| 82151 | Right front door wiring harness | 82151-52011 · 82151-52071 · 82151-52091 · 82151-52111 · 82151-52121 |
| 82152 | Left front door wiring harness | 82152-52011 · 82152-52071 · 82152-52091 · 82152-52101 · 82152-52111 |
| 82153 | Rear door wiring harness No. 1 | 82153-52010 · 82153-52020 |
| 82154 | Rear door wiring harness No. 2 | 82154-52010 · 82154-52020 |

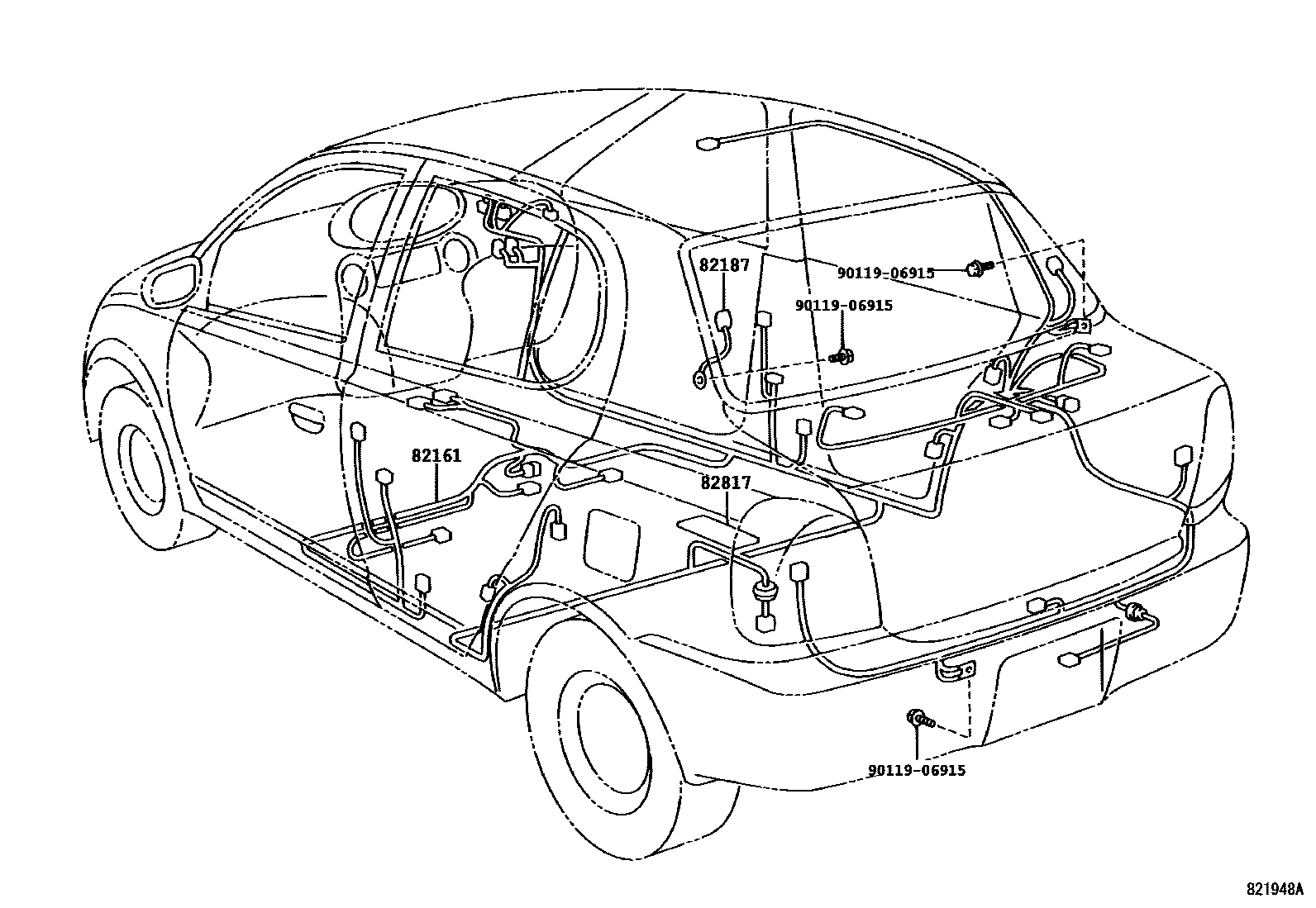

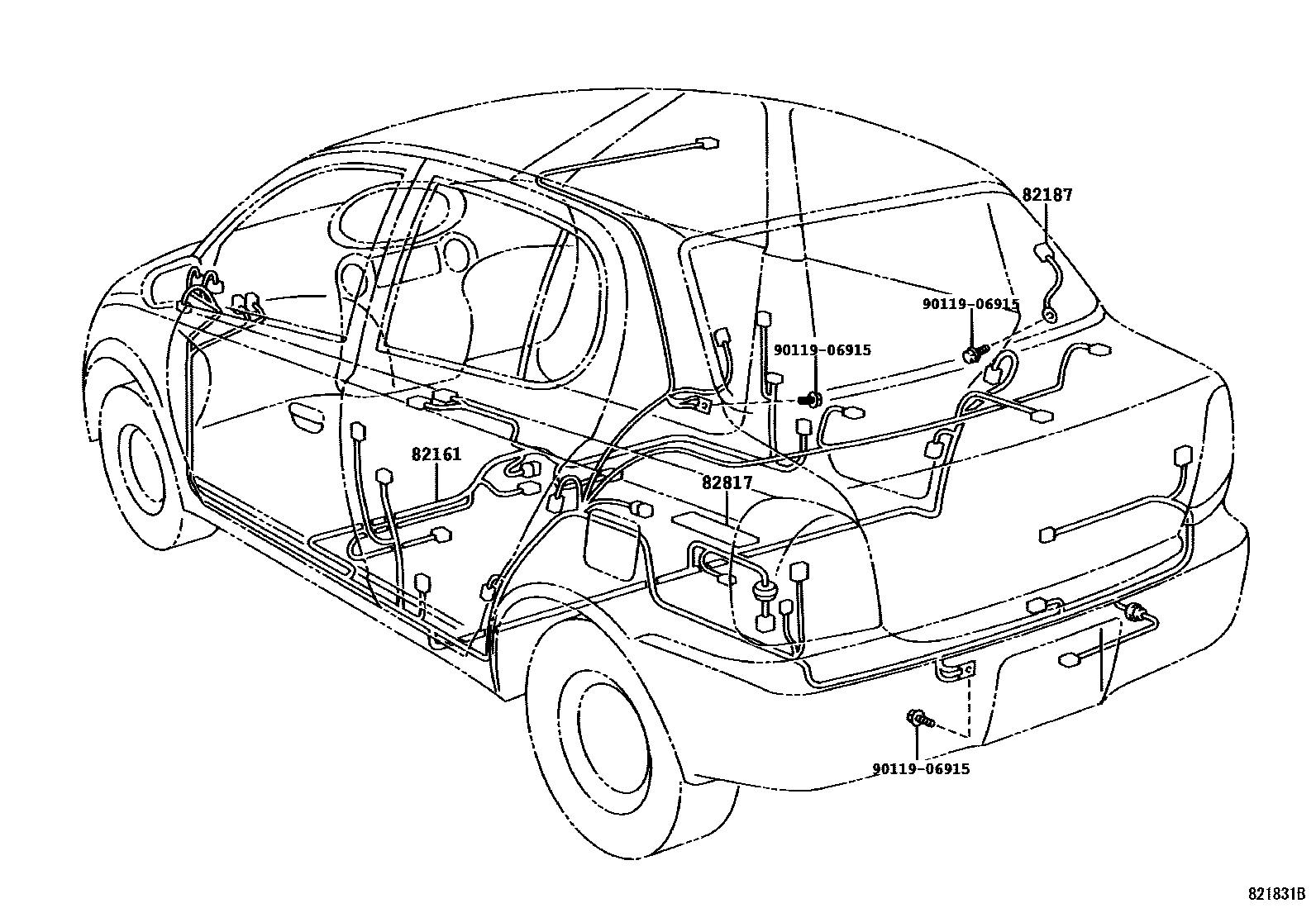

| 82161 | floor wiring harness | 82161-52330 · 82161-52331 · 82161-52340 · 82161-52341 · 82161-52360 · 82161-52370 · 82161-5C060 · 82161-5C061 · 82161-5C360 · 82161-5C361 · 82161-5C500 · 82161-5C501 · 82161-5C510 · 82161-5C511 |
| 82187 | Rear window wiring harness No. 2 | 82187-52030 |
| 82210C | fuse | 90982-08280 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82219A | sensor harness | 82219-52010 |
| 82219C | sensor harness | 82219-52020 |
| 82666A | Connector holder No. 2 | 82666-52020 · 82666-52030 |
| 82817 | No. 1 wire harness protection device | 82817-16100 · 82817-52710 |
| 82821A | Connector cover | 82821-10050 |
| 82821E | Connector cover | 82821-22160 |
| 82821H | Connector cover | 82821-12400 |
| 82821R | Connector cover | 82821-22120 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-52100 |
| 82824E | Harness connector | 82824-52110 |
| 82824F | Harness connector | 82824-52050 |
| 82824W | Harness connector | 82824-52050 |
