Toyota YARIS Floor stringers — Figure 5305

Toyota YARIS EPC diagram 5305, Floor stringers, with 1 images and 51 PNC and OE references.

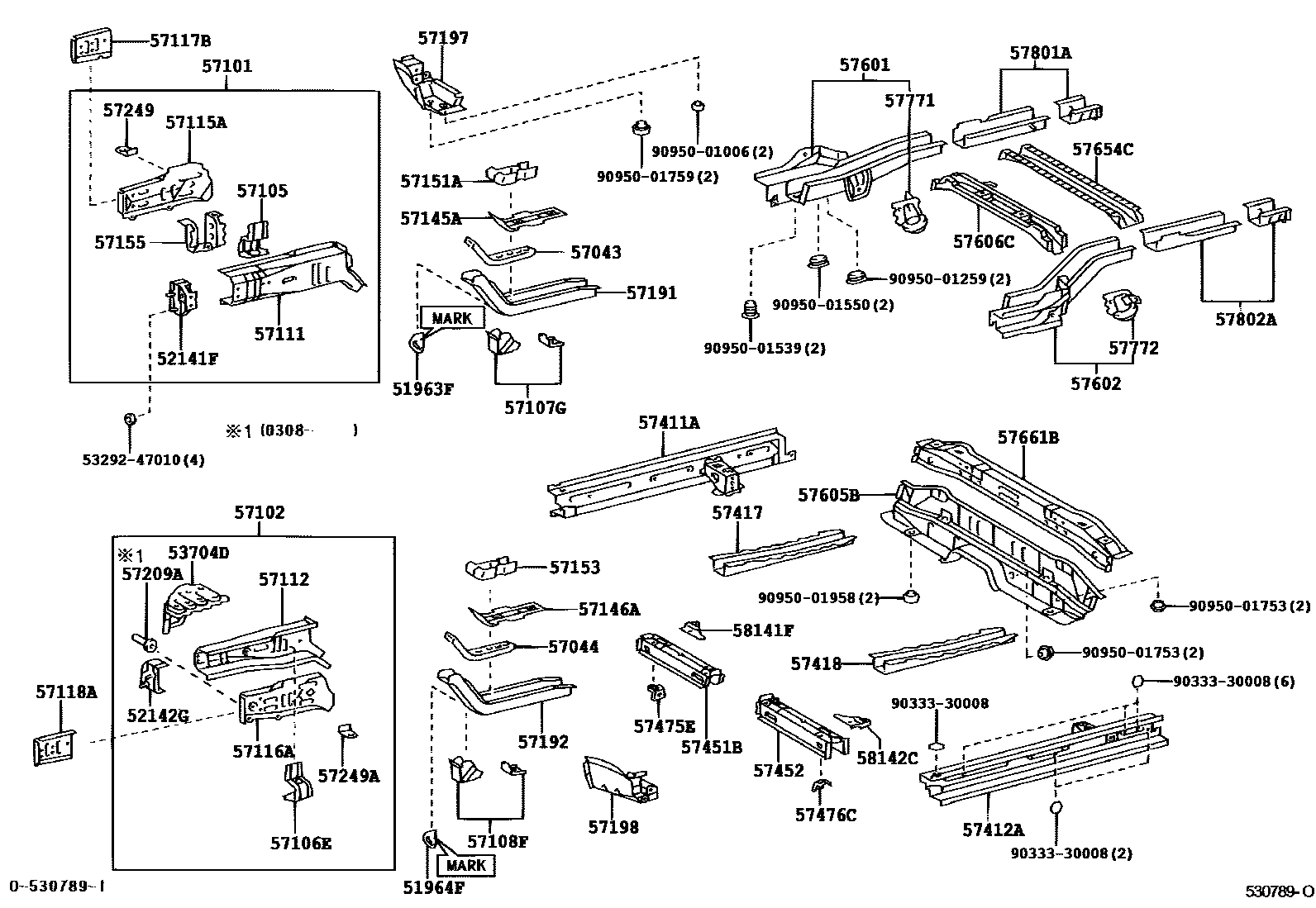

Toyota YARIS Floor stringers EPC diagram — 530789O
Floor stringers — 530789O (199908 – 999999)

PNC and OE references

PNCPart nameOE numbers
51963Ftransport hook51963-52010 · 51963-52020
51964Fleft transport hook51963-52010 · 51964-52020
52141FFront bumper right arm52141-52020
52142GFront bumper left arm52142-52010
53704DBattery left side bracket sub-assembly53704-52010
57043Right front longitudinal beam rear reinforcement sub-assembly57043-52010 · 57044-52010
57044Left front longitudinal beam rear reinforcement sub-assembly57044-52010 · 57044-52020
57101Right front longitudinal beam sub-assembly57101-52903 · 57101-52906 · 57101-52918
57102Left front longitudinal beam sub-assembly57102-52902 · 57102-52903
57105Right front suspension cross member front mounting bracket sub-assembly57105-52010
57106ELeft front suspension cross member front mounting bracket sub-assembly57105-52010
57107GRight front suspension cross member rear mounting bracket sub-assembly57107-52010 · 57107-52020
57108FLeft front suspension cross member rear mounting bracket sub-assembly57108-52010 · 57108-52020
57111Right front longitudinal beam57111-52010
57112Left front longitudinal beam57112-52010 · 57112-52020
57115ARight front longitudinal beam outer panel57115-52010
57116ALeft front longitudinal beam outer panel57116-52010
57117BInstall reinforcement on the right side of the front bumper57117-52010 · 57117-52020
57118AInstall reinforcement on the left side of the front bumper57202-52010
57145ARight front longitudinal beam rear reinforcement57145-52010 · 57145-52011
57146ALeft front longitudinal beam rear reinforcement57145-52010 · 57145-52011
57151ANo. 1 right front longitudinal beam reinforcement57151-52010
57153No. 2 right front longitudinal beam reinforcement57153-52010
57155No. 3 right front longitudinal beam reinforcement57155-52010 · 57155-52011 · 57155-52012
57191Right front longitudinal beam outer rear panel57191-52900
57192Left front longitudinal beam outer rear panel57192-52010 · 57192-52011
57197Right front torsion box section piece57077-52020
57198Left front anti-torsion box section piece57078-52020
57209AEngine rear mounting beam sub-assembly57209-16090
57249No. 1 Flexible Hose Bracket57249-10040
57249ANo. 1 Left Flexible Hose Bracket57249-10040
57411AFloor right inner longitudinal beam57401-52011 · 57401-52020
57412AFloor left inner longitudinal beam57402-52011 · 57402-52020
57417Front floor lower right reinforcement57417-52010 · 57417-52011
57418Front floor lower left reinforcement57417-52010 · 57417-52011
57451BFront floor right cross member57451-52010 · 57451-52011 · 57451-52070
57452Front floor left cross member57452-52010 · 57452-52011 · 57452-52012 · 57452-52080 · 57452-52081
57475EFront floor right cross member panel57475-52010
57476CFront floor left cross member panel57476-52010
57601Rear floor right longitudinal beam sub-assembly57601-52904 · 57601-52907
57602Rear floor left longitudinal beam sub-assembly57602-52904 · 57602-52908
57605BRear floor No. 1 cross member sub-assembly57605-52010
57606CRear floor No. 2 cross member sub-assembly57606-52050 · 57606-52060
57654CRear floor beam No. 357654-52021
57661Brear floor front cross member57661-52010
57771Right rear spring plate51301-52010 · 51301-52020
57772Left rear spring plate51302-52010 · 51302-52020
57801ARear floor right longitudinal beam reinforcement sub-assembly57801-52030
57802ARear floor left longitudinal beam reinforcement sub-assembly57802-52030
58141FFloor longitudinal beam to floor bottom plate right reinforcement58141-52010
58142CFloor longitudinal beam to floor bottom left reinforcement58142-52010
