Toyota YARIS 阀体和滤油网(ATM) — Figure 3512

Toyota YARIS EPC diagram 3512, 阀体和滤油网(ATM), with 10 images and 155 PNC and OE references.

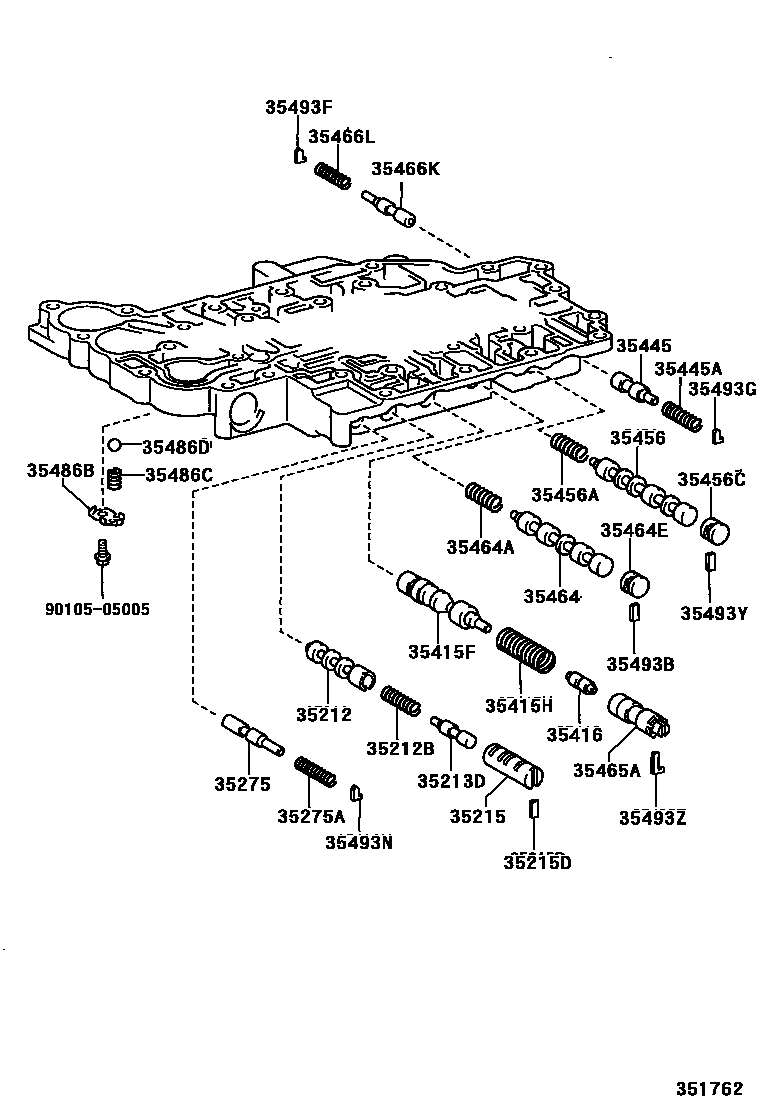

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 351762
阀体和滤油网(ATM) — 351762 (199908 – 200208)

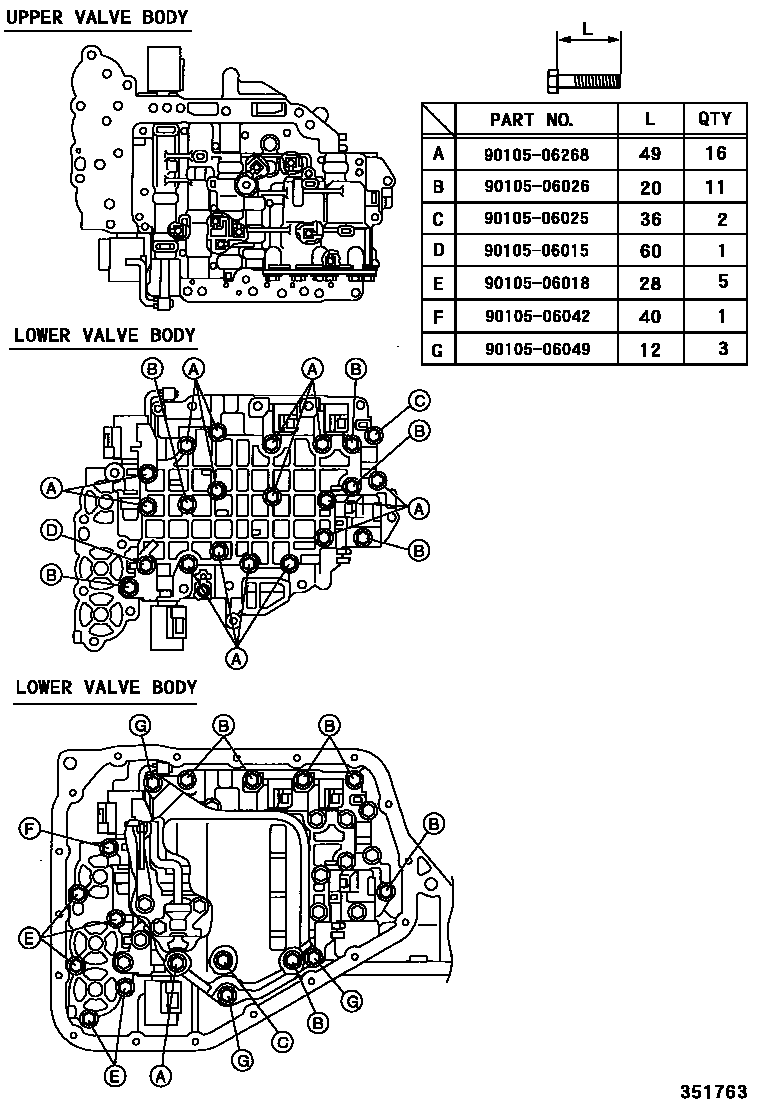

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 351763
阀体和滤油网(ATM) — 351763 (199908 – 200208)

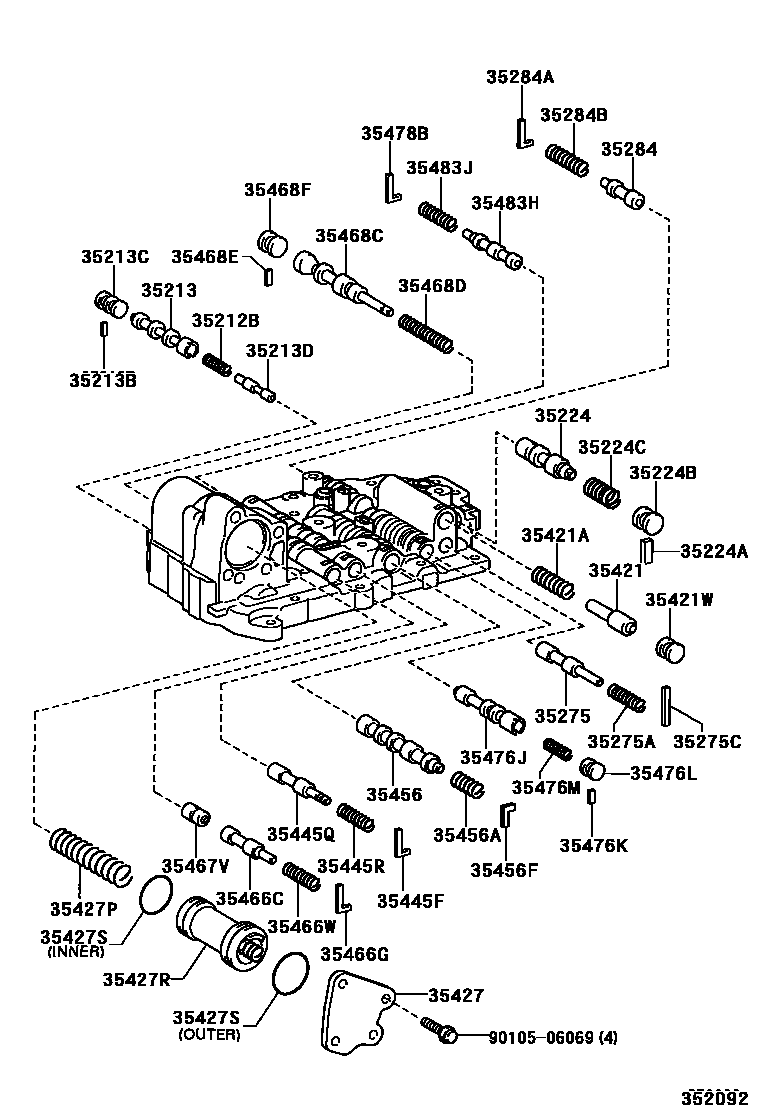

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352092
阀体和滤油网(ATM) — 352092 (199908 – 200208)

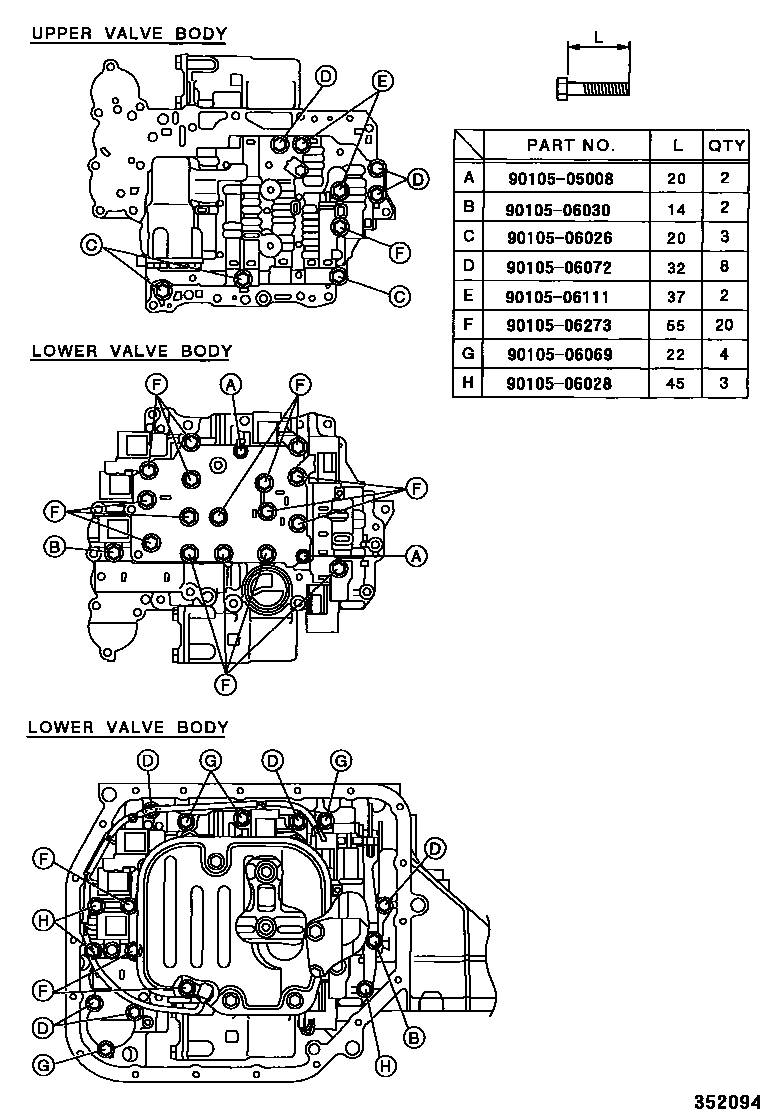

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352094
阀体和滤油网(ATM) — 352094 (199908 – 200208)

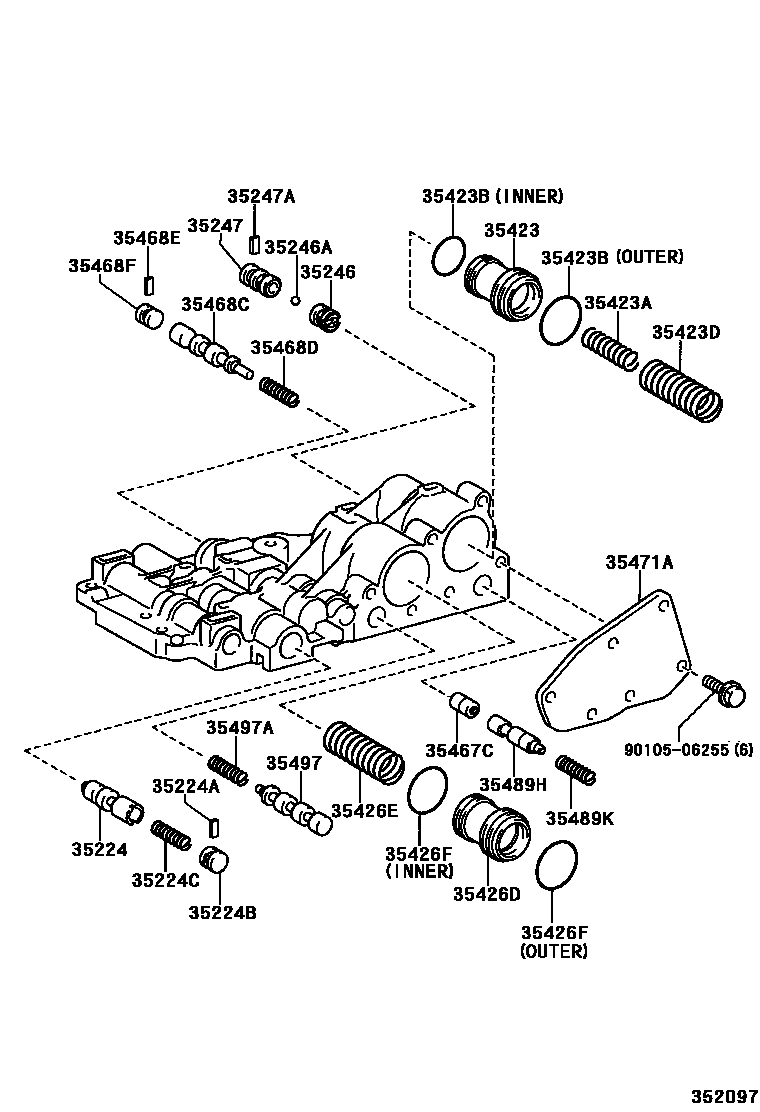

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352097
阀体和滤油网(ATM) — 352097 (199908 – 200208)

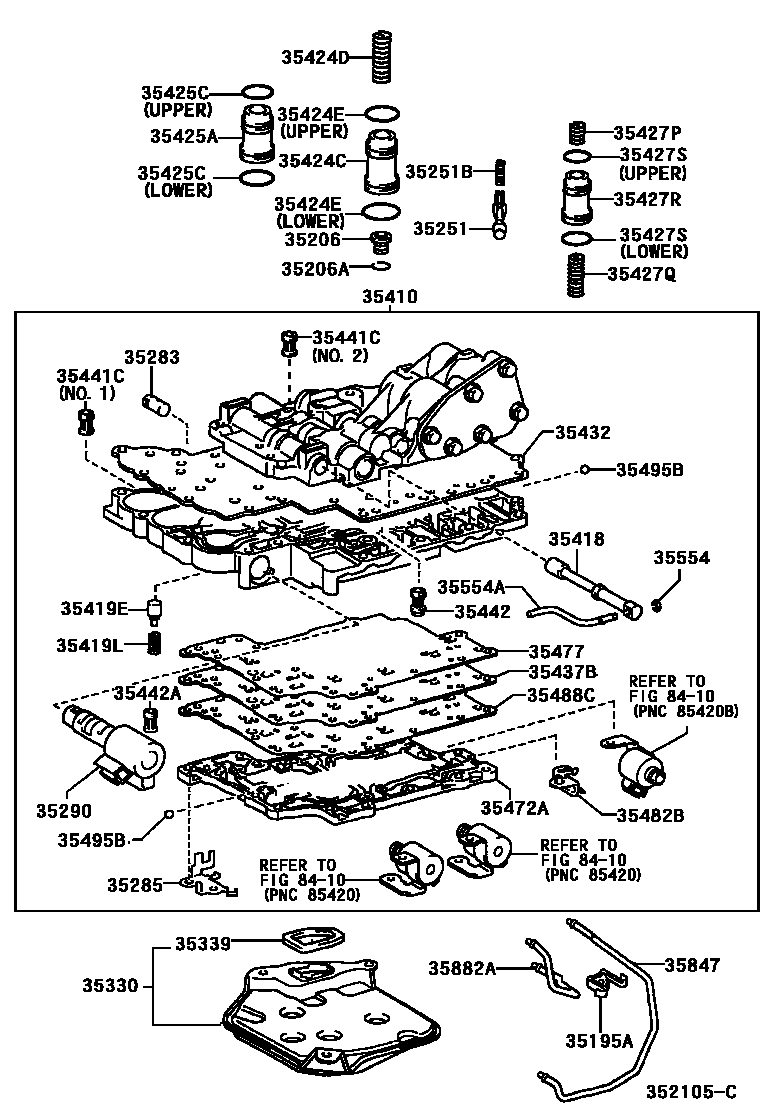

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352105C
阀体和滤油网(ATM) — 352105C (199908 – 200208)

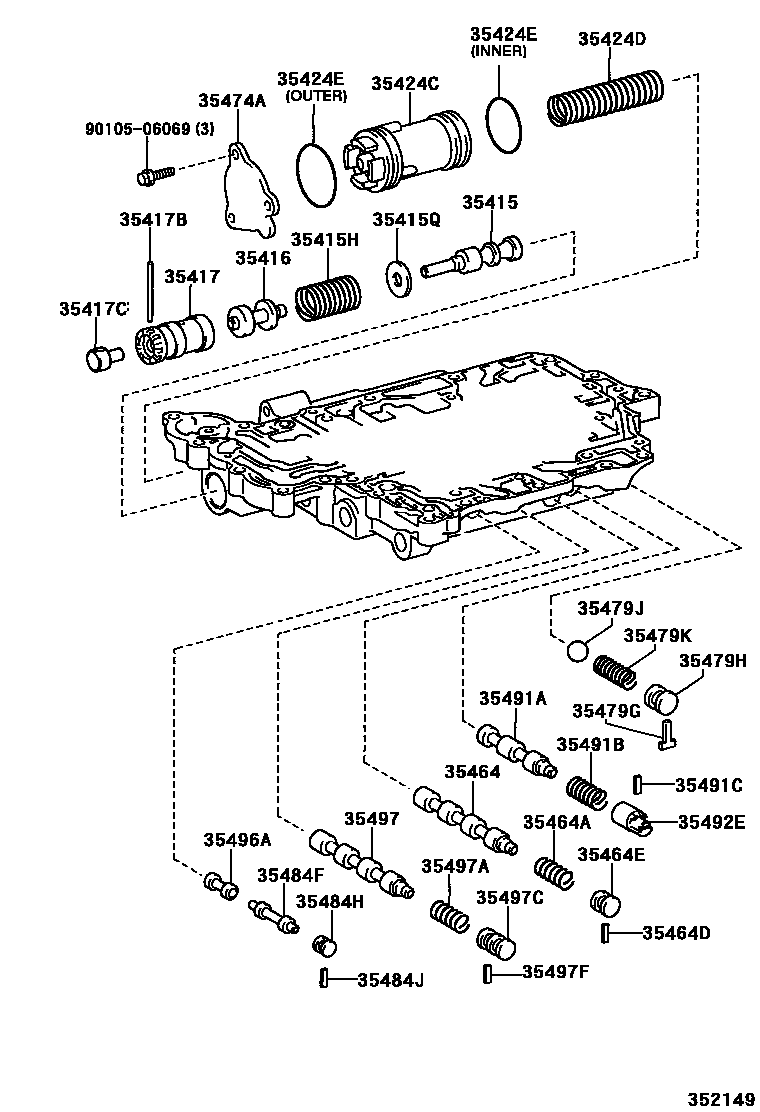

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352149
阀体和滤油网(ATM) — 352149 (199908 – 200208)

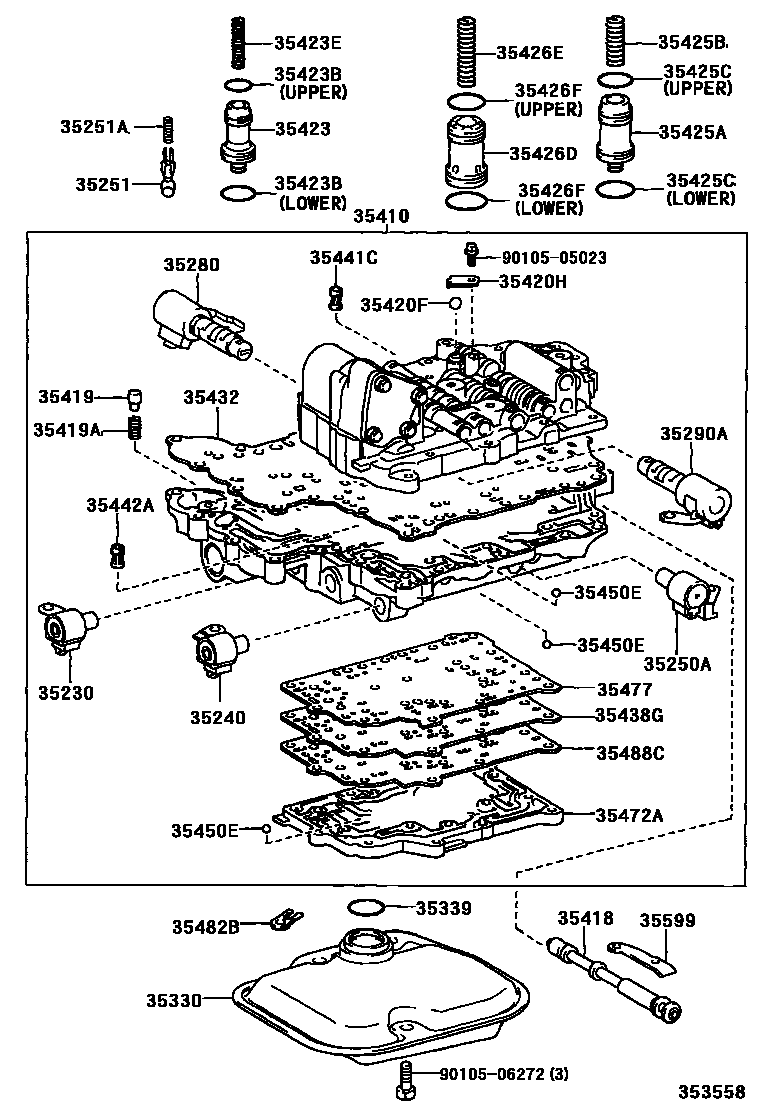

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 353558
阀体和滤油网(ATM) — 353558 (199908 – 200208)

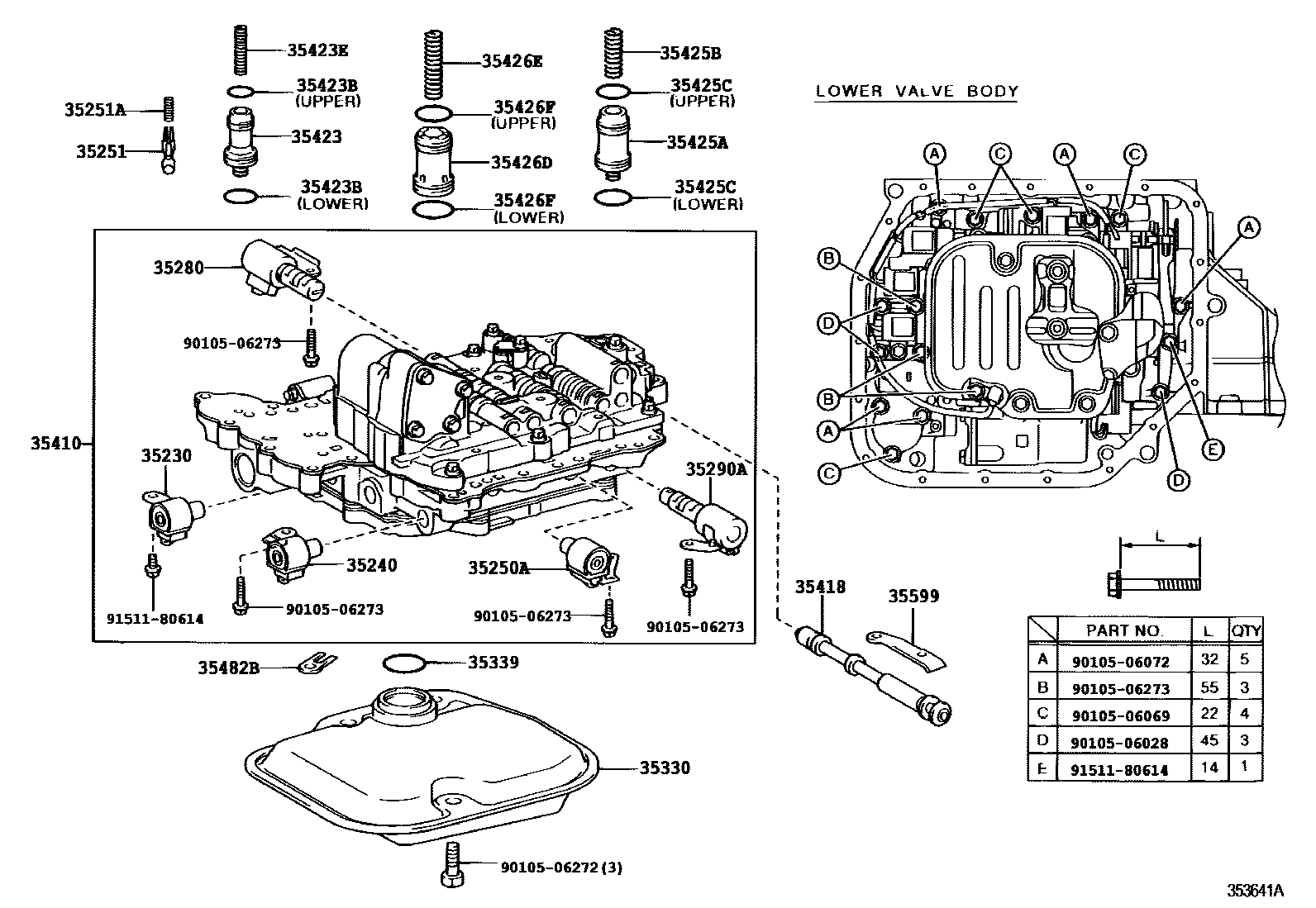

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 353641A
阀体和滤油网(ATM) — 353641A (200208 – 999999)

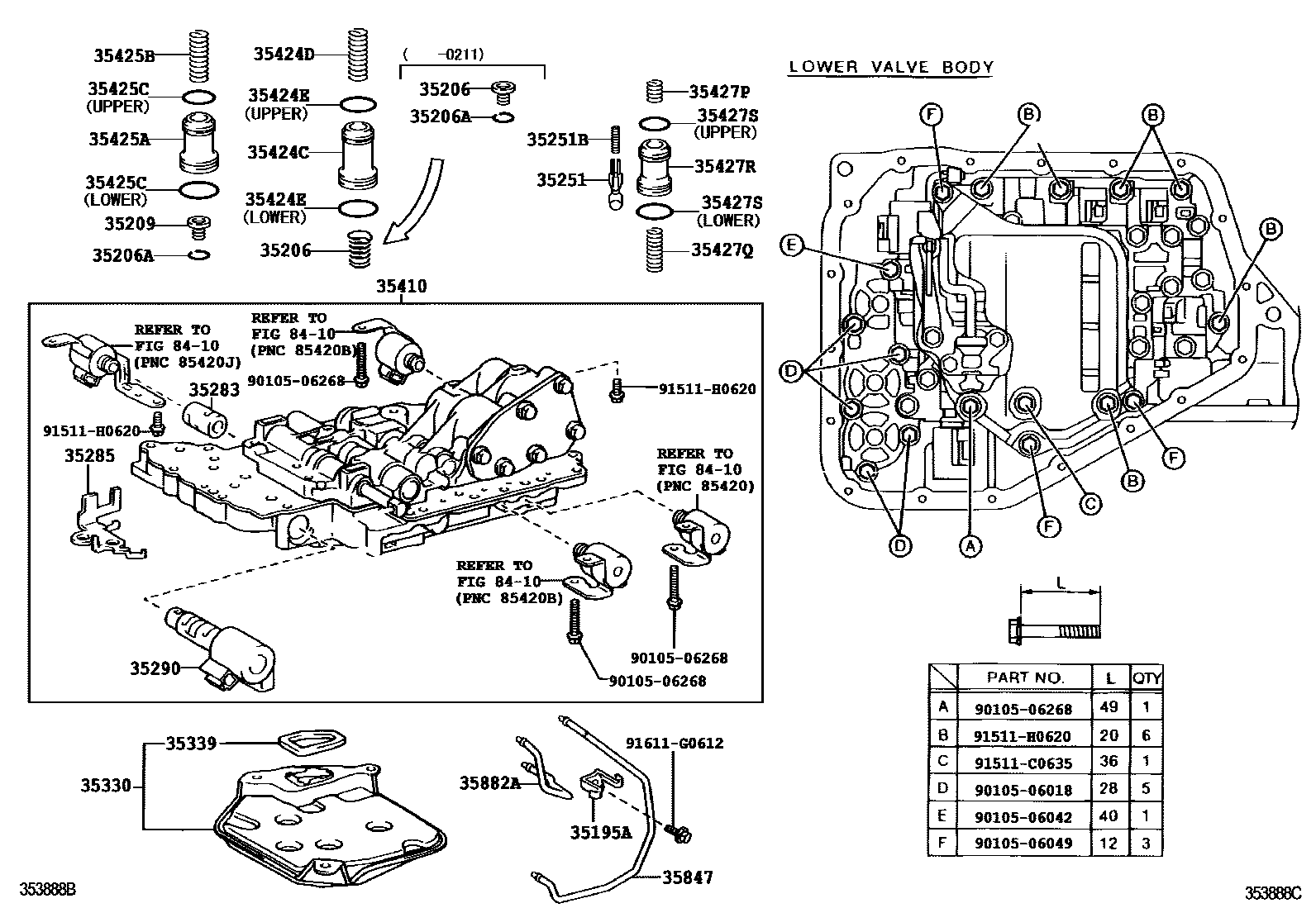

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 353888C
阀体和滤油网(ATM) — 353888C (200208 – 999999)

PNC and OE references

PNCPart nameOE numbers
35195ANo. 1 transmission axle fuel supply pipe clamp35195-52010
35206C-1 Accumulator spring sub-assembly35206-52010 · 90905-01083
35206AHole snap ring (for C-1 accumulator spring)90521-22004
35209C-2 Accumulator spring sub-assembly35209-52010
35212lock relay valve35212-52010
35212BCompression spring (for locking relay valve)90501-06057 · 90501-06107
35213Lock relay control valve35212-52020
35213BStraight key (for locking control valve)90282-03027
35213CPlunger (for locking control valve)90339-04072
35213DLock relay valve plunger35213-24010 · 35213-52010
35215Locking relay valve sleeve35215-52010
35215DStraight key (for locking relay valve sleeve)90282-03010
35224reverse gear control valve35224-50010 · 35224-52010
35224AStraight key (for reverse gear control valve)90282-03002 · 90282-03027
35224BPlunger (for reverse control valve)90339-04060 · 90339-05020
35224CCompression spring (for reverse control valve)90501-06056 · 90501-06106
35230No. 2 transmission three-way solenoid valve assembly35230-52010 · 35230-52011 · 35230-52020
35240Automatic transmission three-way solenoid valve assembly35240-52010 · 35240-52011 · 35240-52050
35246No. 1 one-way valve35246-30010
35246AReverse gear shift positioning steel ball (for No. 1 check valve)90360-06004
35247No. 2 one-way valve35247-30010
35247AStraight key (for No. 2 check valve)90282-03002
35250ANo. 3 transmission solenoid valve assembly35250-52010 · 35250-52080
35251Ball check valve body35251-30020
35251ACompression spring (for ball check valve body)90501-03005
35251BCompression spring (for ball check valve body)90501-03005
35275Solenoid regulator valve35275-52010 · 35275-52020
35275ACompression spring (for solenoid regulator valve)90501-12143 · 90501-12184
35275Cdirect key90282-03025
35280Lock control solenoid valve assembly35270-52010 · 35270-52011
35283Lock control solenoid valve sleeve35283-52010
35284Solenoid relay valve35284-52010
35284AStraight key (for solenoid relay valve)35478-52010
35284BCompression spring (for solenoid relay valve)90501-08154
35285Solenoid valve lock plate35285-52010
35290Pipe pressure control solenoid valve assembly35290-52010
35290APipe pressure control solenoid valve assembly35290-52030
35330Valve body oil filter assembly35330-20020 · 35330-52010
35339Oil filter gasket35339-52010 · 90301-32010
35410Transmission valve body assembly35410-52030 · 35410-52050 · 35410-52051 · 35410-52052 · 35410-52053 · 35410-52180 · 35410-52181
35415pressure regulator valve35415-52020
35415FMain regulator valve35415-52010
35415HCompression spring (for main regulator valve)90501-13052 · 90501-17033
35415QSpacer (for main regulator valve)90560-07029
35416No. 1 main regulator valve plunger35416-52010 · 35416-52020
35417pressure regulator valve sleeve35417-52010
35417BDirect sales (for main regulator valve sleeve)90250-03096
35417CPlunger (for main regulator valve)90339-06021
35418Manual valve35418-52010 · 35418-52020
35419No. 1 one-way valve35419-32010
35419ACompression spring (for one-way valve)90501-10056 · 90501-10238
35419ENo. 3 one-way valve35419-52010
35419LCompression spring (for No. 3 check valve)90501-08187
35420FOne-way ball No. 190360-10006
35420HOne way ball cover35493-52030
35421No. 1 accumulator piston35421-52010
35421ACompression spring (for accumulator piston No. 1)90501-13056
35421WC-1 Accumulator Valve Plunger90339-04058
35423B-2 Accumulator Piston35403-52010 · 35403-52020 · 35423-52010
35423ACompression spring (for B-2 accumulator piston)90501-19033
35423BO-ring (for B-2 accumulator piston)90301-19016 · 90301-20010 · 90301-29011 · 90301-29012
35423DCompression spring (for B-2 accumulator piston)90501-22047
35423ECompression spring (for B-2 accumulator piston)90501-20158
35424CC-1 Accumulator Piston35424-52010 · 35424-52020 · 35424-52030
35424DCompression spring (for C-1 accumulator piston)90501-22046 · 90501-24034
35424EO-ring (for C-1 accumulator piston)90301-21011 · 90301-25011 · 90301-29011 · 90301-29012
35425AC-2 Accumulator Piston35405-52010 · 35405-52020 · 35425-52010
35425BCompression spring (for C-2 accumulator piston)90501-22042 · 90501-24036
35425CO-ring (for C-2 accumulator piston)90301-21011 · 90301-22010 · 90301-29012 · 90301-35004
35426DC-3 Accumulator Piston35426-52010 · 35426-52020
35426ECompression spring (for C-3 accumulator piston)90501-23148 · 90501-25057
35426FO-ring (for C-3 accumulator piston)90301-21011 · 90301-24013 · 90301-24016 · 90301-29011
35427Accumulator cover35475-52010
35427PNo. 1 compression spring (for B-1 accumulator piston)90501-16165 · 90501-17035
35427QNo. 2 compression spring (for B-1 accumulator piston)90501-21029
35427RB-1 Accumulator Piston35407-52010 · 35427-52010
35427SO-ring (for B-1 accumulator piston)90301-19016 · 90301-20010 · 90301-27010 · 90301-29012
35432No. 1 valve body plate35432-52030 · 35432-52040 · 35432-52041
35437BValve body cover35437-52010
35438GNo. 2 valve body plate35438-52010
35441CSolenoid valve oil filter35441-12020 · 35441-30030 · 35441-52010
35442Throttle regulator oil filter35441-30030
35442ANo. 2 solenoid valve oil filter35441-30030 · 35442-21010
35445Low speed regulator valve35445-12020
35445ACompression spring (for low speed regulator valve)90501-08186
35445FStraight key (for low speed regulator valve)35478-52010
35445QLow gear coast regulator valve35445-52010
35445RCompression spring (for low range coast regulator valve)90501-08189
35450EBall (for upper valve body)35495-22020
354562nd-3rd gear shift valve35456-52010 · 35456-52020
35456ACompression spring (for 2-3 gear shift valve)90501-08135 · 90501-08190
35456CPlunger (for 2-3 gear shift valve)90339-05019
35456FStraight key (for 2-3 gear shift valve)35478-52010
354641-2 gear shift valve35464-52010 · 35464-52020
35464ACompression spring (for 1-2 gear shift valve)90501-08135 · 90501-08190
35464DStraight key (for 1-2 gear shift valve)90282-03002
35464EPlunger (for 1-2 gear shift valve)90339-04058 · 90339-05019
35465AMain regulator valve plunger sleeve35465-52010
35466C3rd-4th gear shift timing valve35466-52020
35466GStraight key (for second gear lock valve)35478-52010
35466Kclutch engagement control valve35483-52020
35466LCompression spring (for clutch engagement control valve)90501-07113
35466WCompression spring (for 3-4 gear shift timing valve)90501-07133
35467CThrottle control valve plunger35467-52010
35467V3rd-4th gear shift timing valve plunger35467-52020
35468CSecondary regulator valve35468-52010 · 35468-52020
35468DCompression spring (for secondary regulator valve)90501-12182 · 90501-12183
35468EStraight key (for secondary regulator valve)90282-03010 · 90282-03027
35468FPlunger (for secondary regulator valve)90339-04060 · 90339-05020
35471AUpper valve body cover35474-52020
35472ALower valve body cover35472-52010 · 35472-52020
35474AAccumulator cover35474-52010
35476JSlide relay valve35476-52010
35476KStraight key (for glide relay valve)90282-03027
35476LPlunger (for glide relay valve)90339-04028
35476MCompression spring (for glide relay valve)90501-06108
35477Valve body cover gasket35477-52011 · 35477-52020
35478BNo. 2 valve spring key35478-52010
35479GNo. 1 valve spring key35479-52010
35479HPlunger (for valve spring key)90339-04073
35479JBall (for valve spring key)90360-10006
35479KCompression spring (for valve spring key)90501-15013
35482Btemperature sensor clip35482-52010 · 35482-52020
35483HNo. 1 4th-3rd gear shift timing valve35483-52010
35483JCompression spring (for 4th-3rd gear shift timing valve)90501-07132
35484FNo. 2 4th-3rd gear shift timing valve35484-52010
35484HPlunger (for 4th-3rd gear shift timing valve)90339-04003
35484JStraight key (for 4-3 gear shift valve)90282-03002
35486BPressure reducing valve spring seat35486-50010
35486CCompression spring (for pressure reducing valve)90501-10143
35486DBall (for pressure reducing valve)90360-08003
35488CNo. 2 valve body cover gasket35488-52010 · 35488-52020
35489HC-1 Throttle Control Valve35466-52010
35489KCompression spring (for C-1 throttle control valve)90501-07131
35491ANo. 1 accumulator control valve35491-52010
35491BCompression spring (for No. 1 accumulator control valve)90501-09147
35491CStraight key (for No. 1 accumulator control valve)90282-03002
35492EAccumulator control valve sleeve35492-52010
35493B1-2 gear shift valve plunger seat35493-30030
35493FShift valve plunger seat35469-52010
35493GLow gear coast regulator valve plunger seat35478-52020
35493NSolenoid regulator valve plunger seat35478-52020
35493Y2-3 gear shift valve plunger seat35493-30030
35493ZNo. 1 shift valve plunger seat35479-52020
35495BOne-way ball No. 135495-22020
35496ANo. 2 4th-3rd gear shift timing valve plunger35496-52010
354973rd-4th gear shift valve35497-52010 · 35497-52020
35497ACompression spring (for 3-4 gear shift valve)90501-08135 · 90501-08190
35497CPlunger (for 3-4 gear shift valve)90339-04072
35497FStraight key (for 3-4 gear shift valve)90282-03002
35554Manual valve connecting rod35554-52010
35554AE-ring (for manual valve connecting rod)96160-00400
35599Manual locking spring cover35599-52010
35847Transmission lubricant supply pipe35847-52010
35882ADifferential gear lubricant oil supply pipe35882-52010
