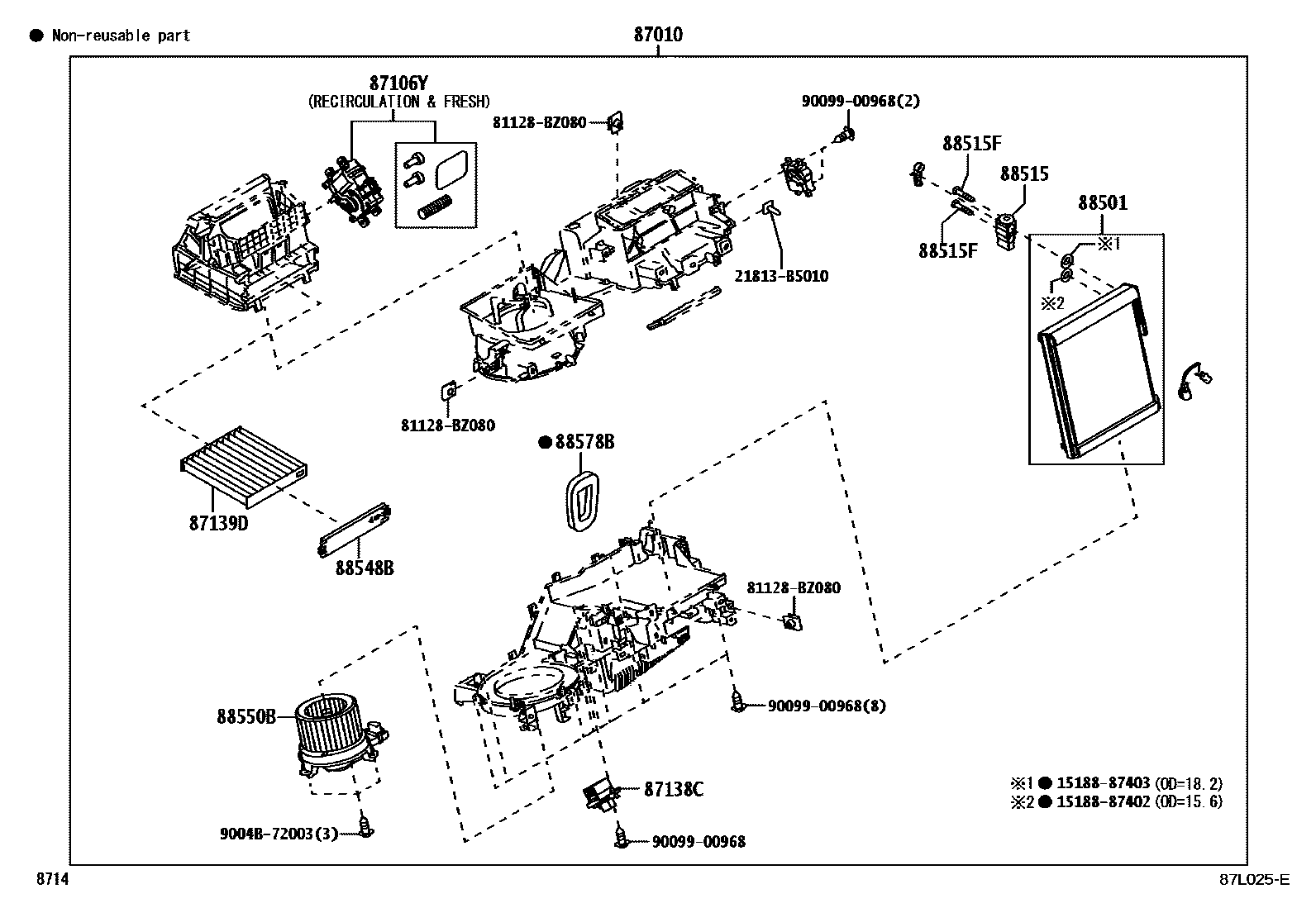

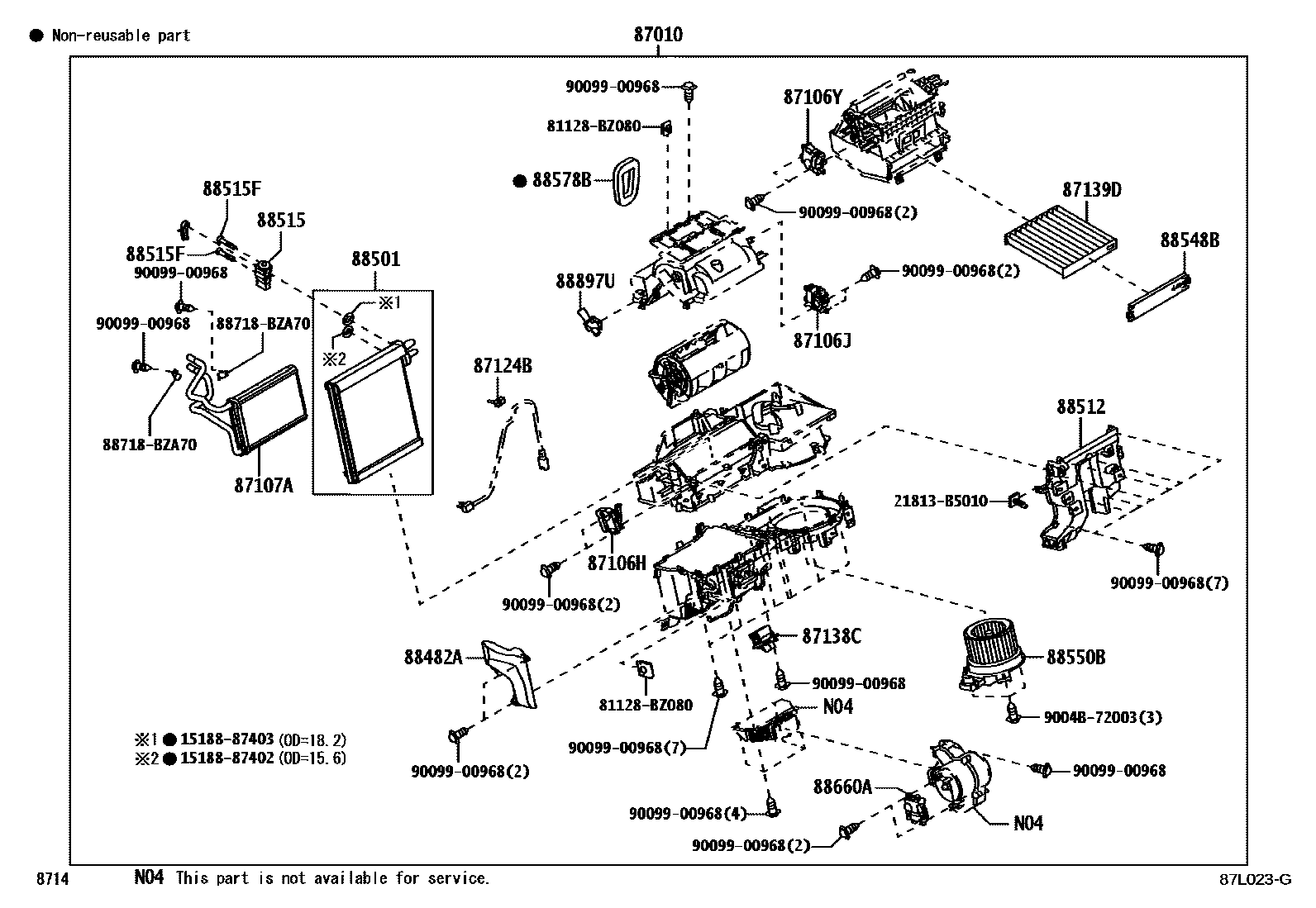

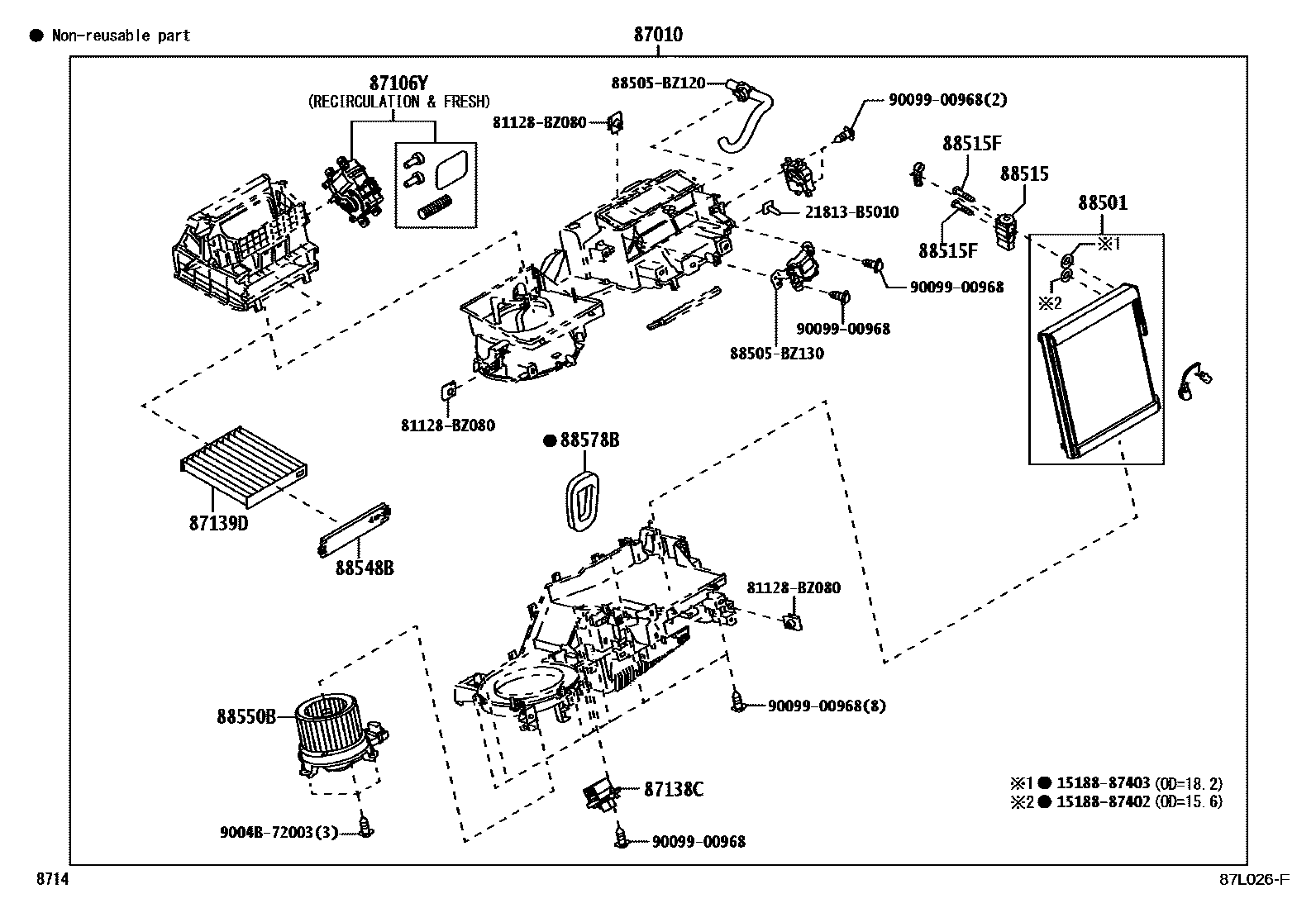

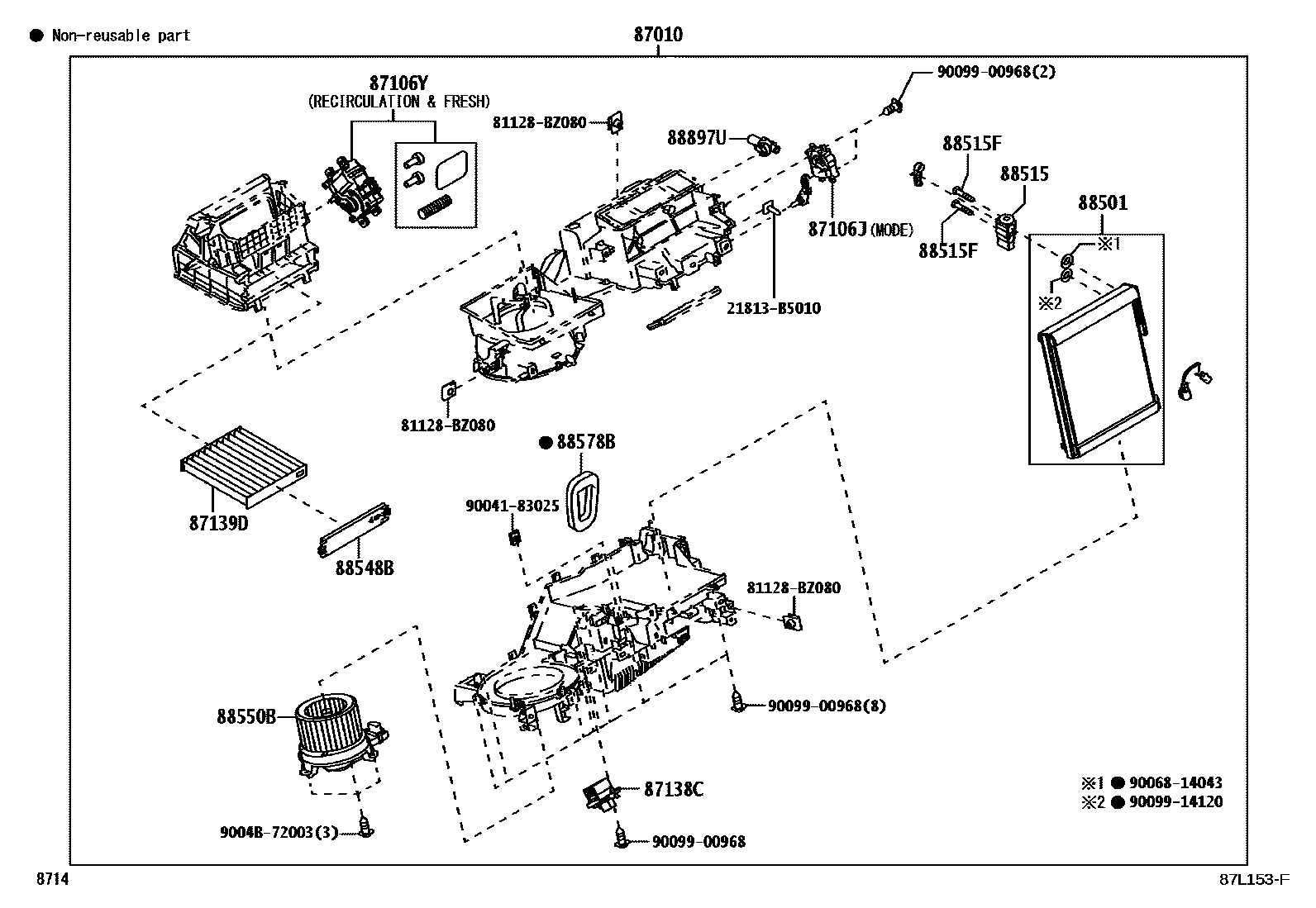

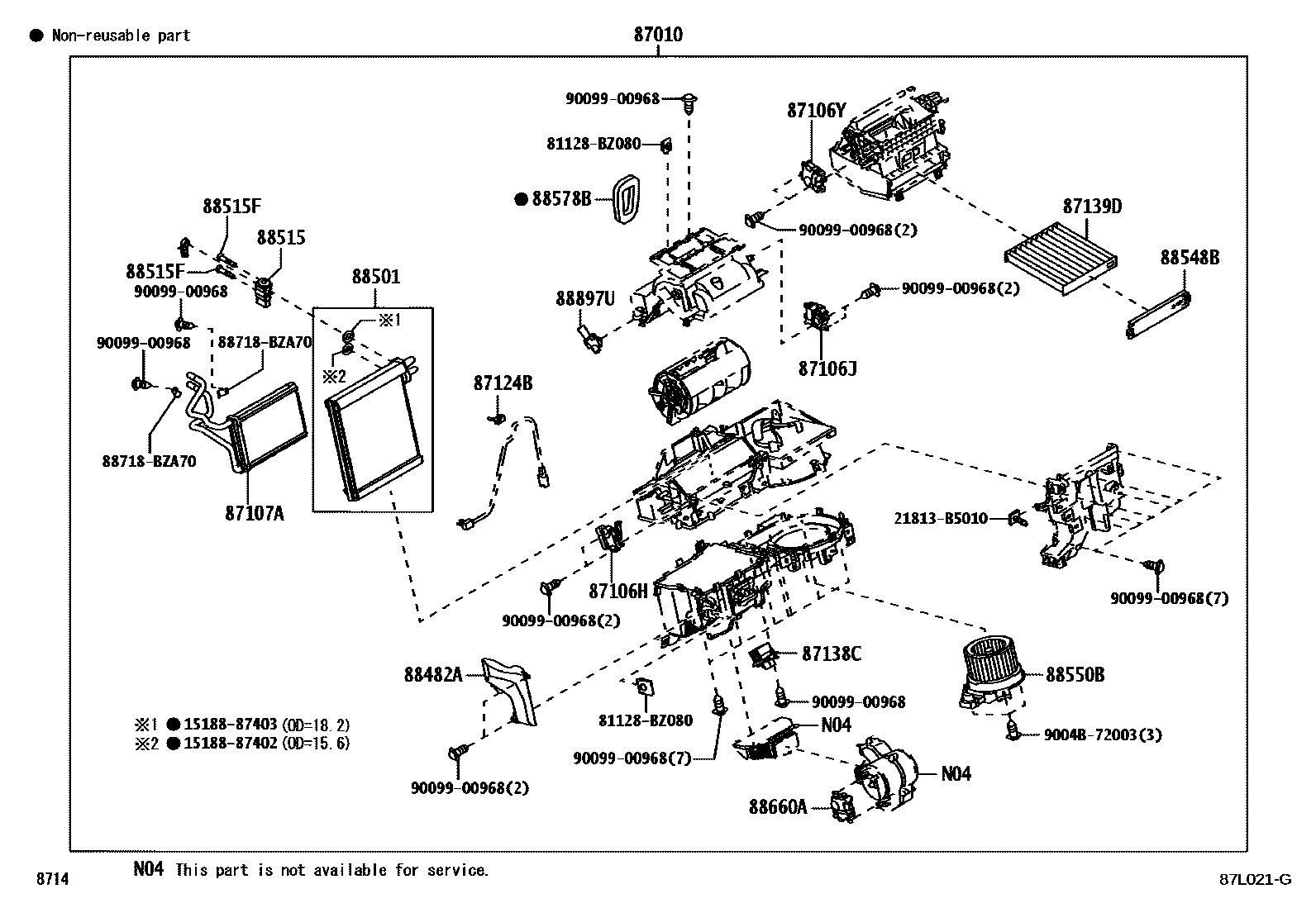

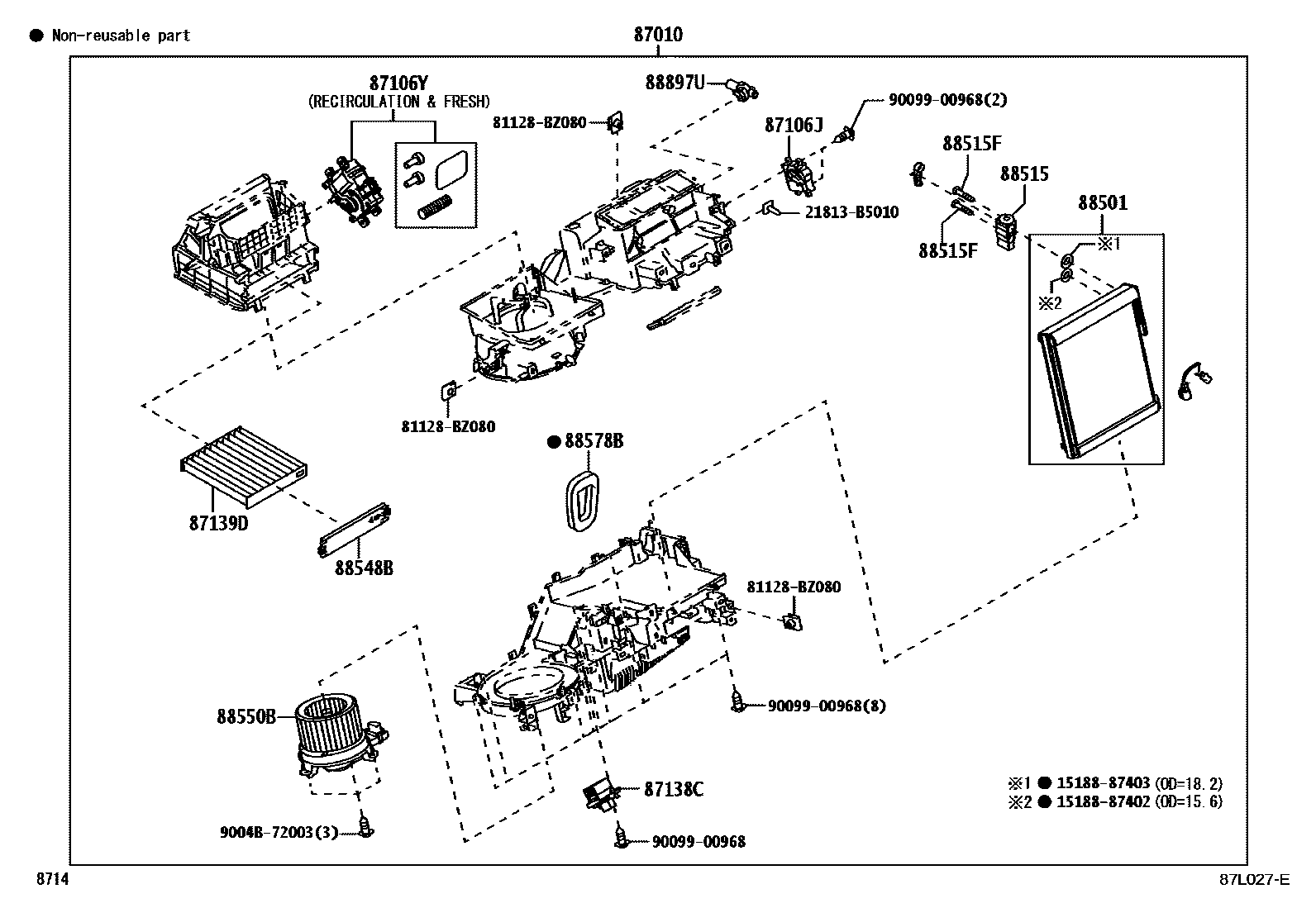

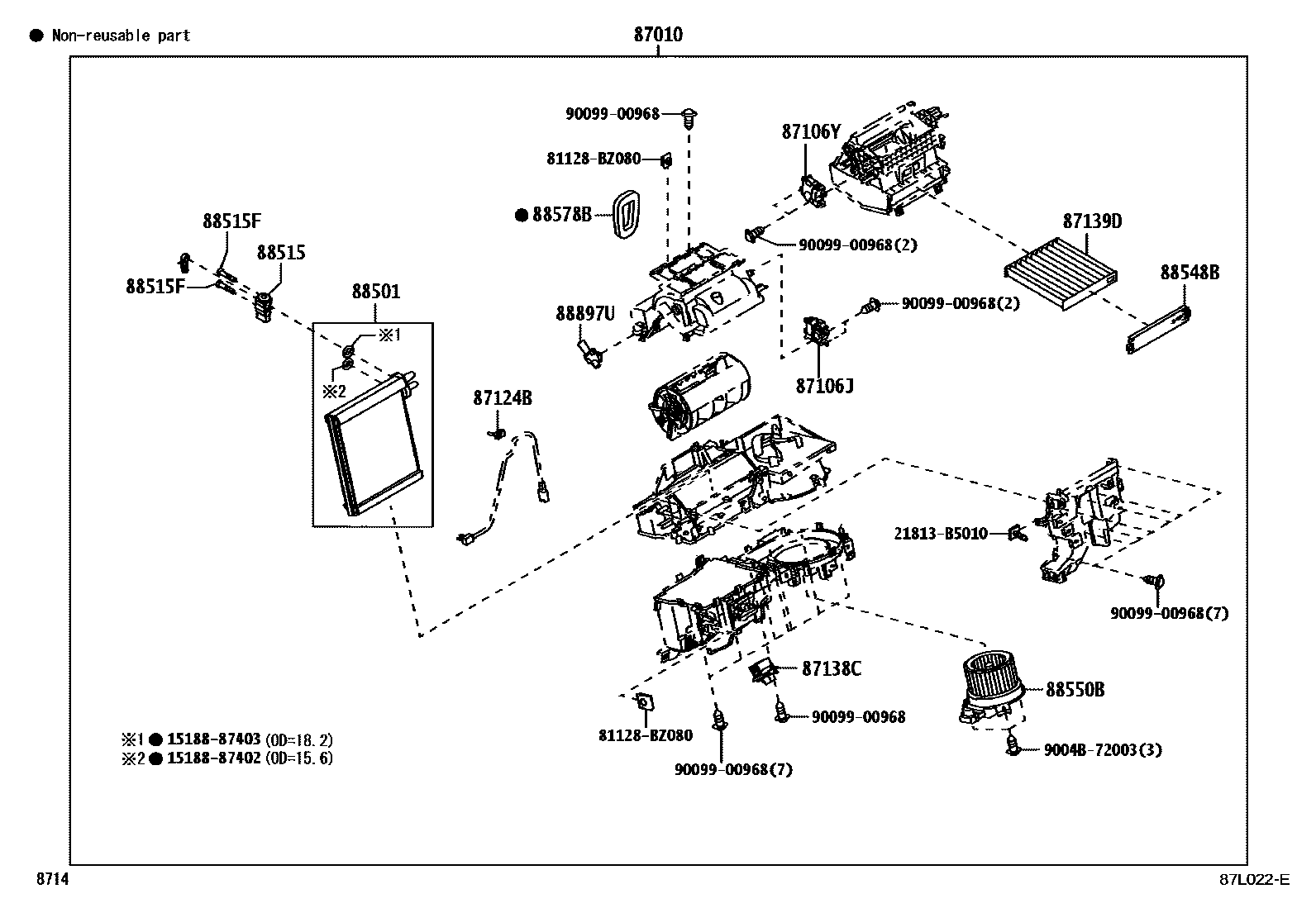

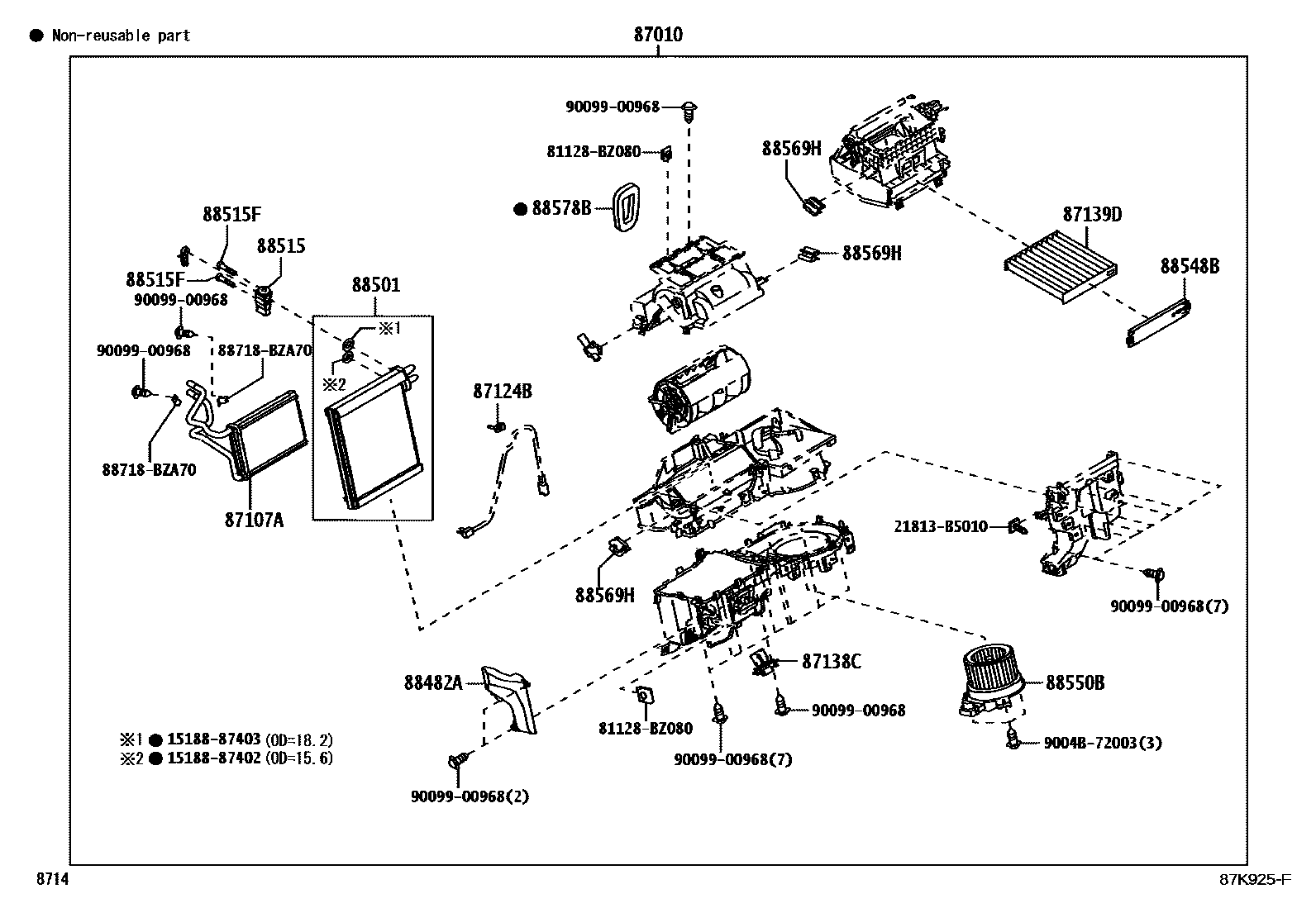

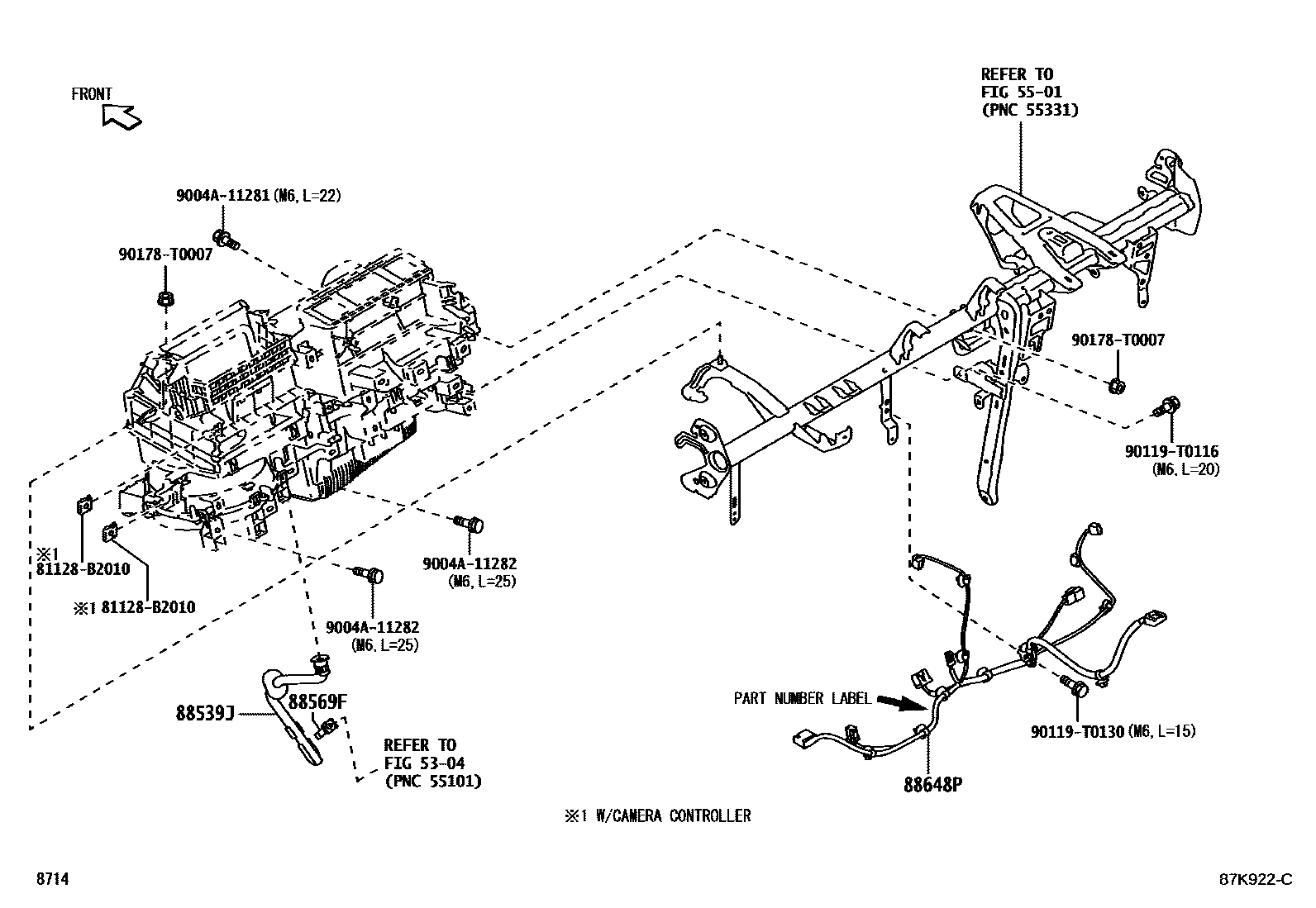

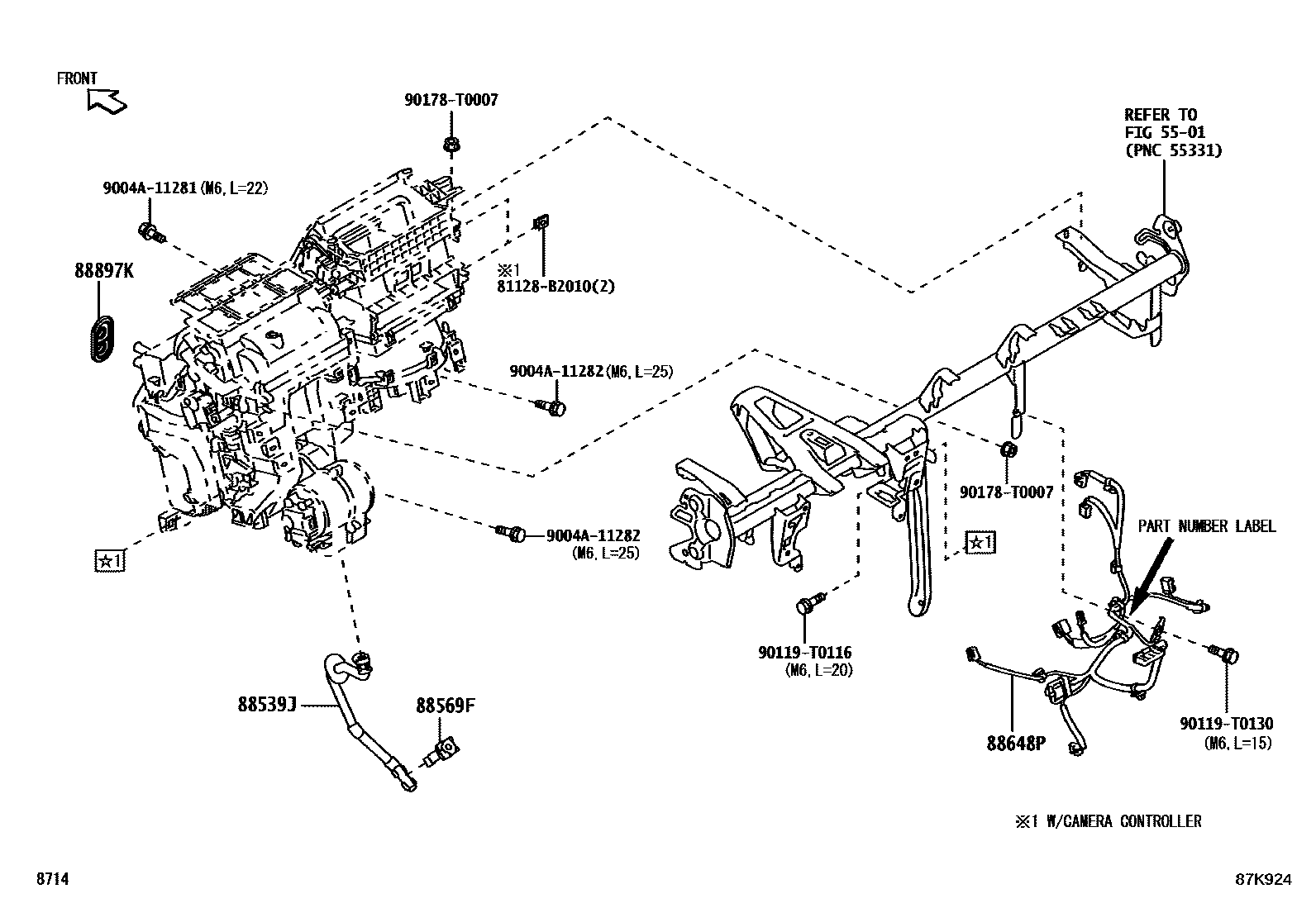

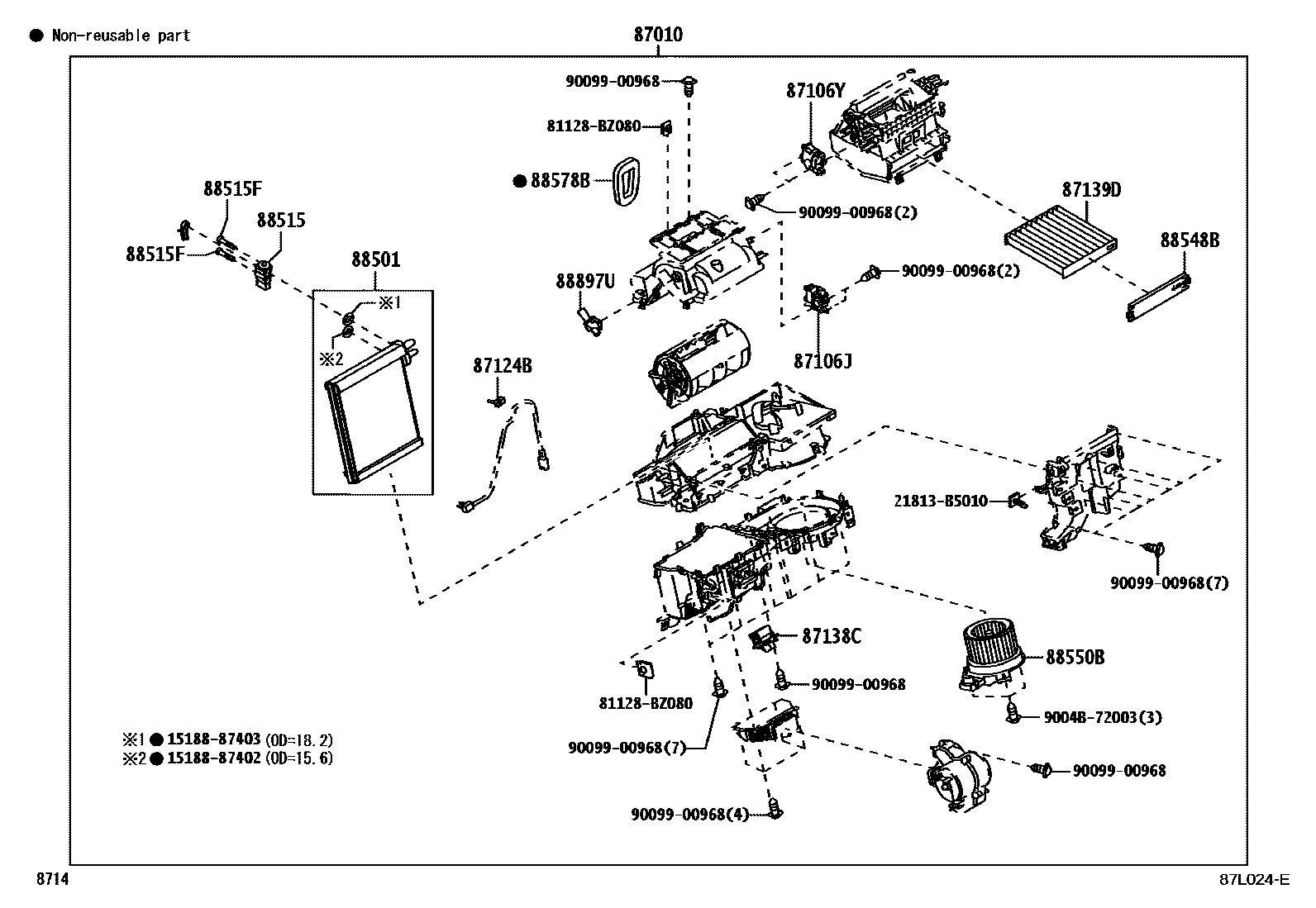

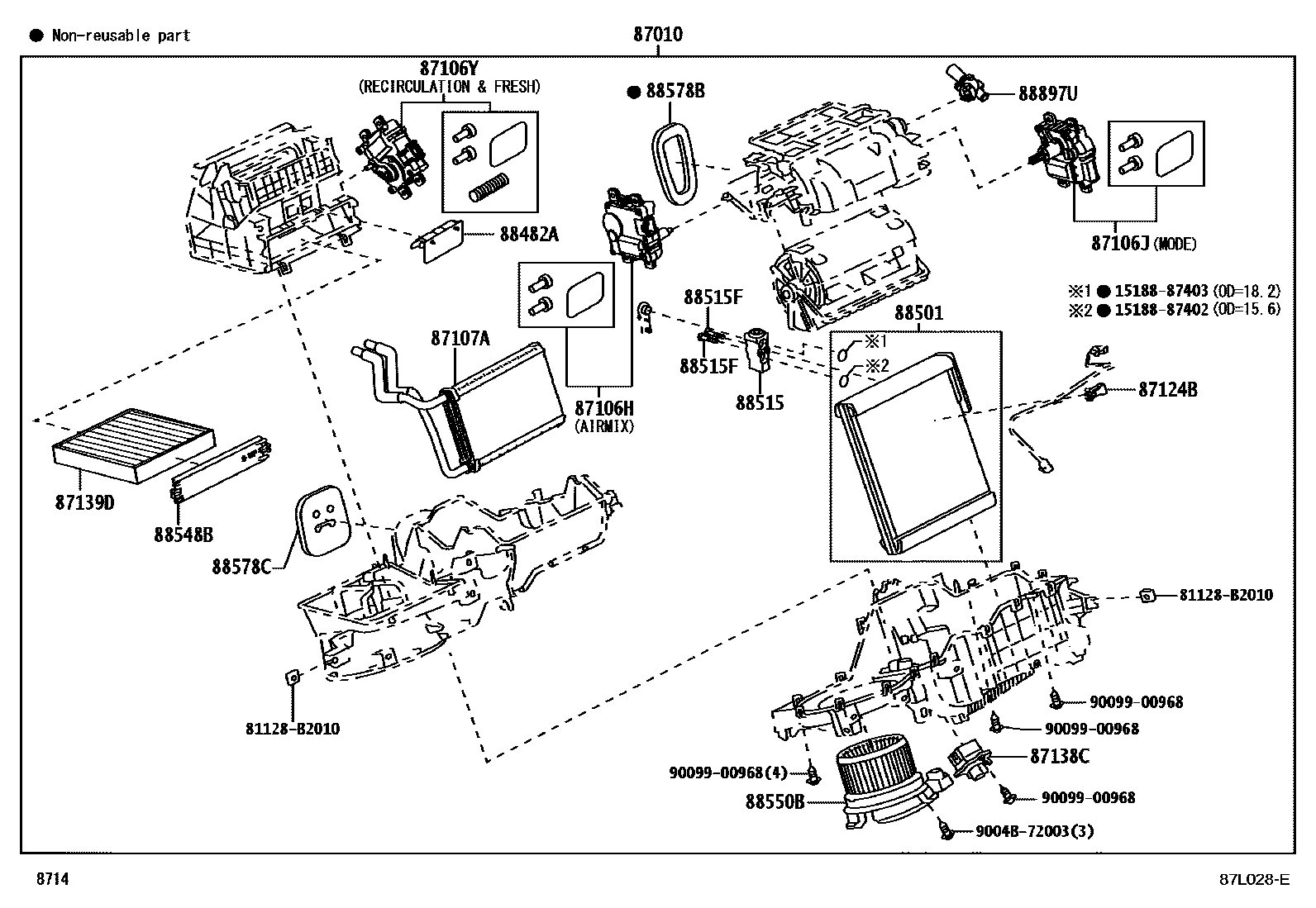

Toyota YARIS 暖风和空调系统 - 冷却器组件 — Figure 8714
Toyota YARIS EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 13 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87010 | Air conditioning unit assembly | 87010-BZA60 · 87010-BZA70 · 87010-BZA80 · 87010-BZA90 · 87010-BZB00 · 87010-BZB20 · 87010-BZB30 · 87010-BZB40 · 87010-BZB50 · 87010-BZB60 · 87010-BZB80 · 87010-BZC60 · 87010-BZD60 · 87010-BZD70 · 87010-BZD80 · 87010-BZE00 · 87010-BZE20 · 87010-BZF20 · 87010-BZF30 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-BZ070 · 88660-B2040 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-BZ060 · 87106-BZ080 · 88660-B2030 |
| 87106Y | Damper servo sub-assembly (for recirculation and fresh air) | 87106-BZ050 · 88660-B2050 |
| 87107A | Heater radiator device sub-assembly | 87107-B1040 · 87107-BZ120 |
| 87124B | heater clip | 87126-B1010 |
| 87138C | Blower resistor | 87138-B2060 · 87138-BZ150 · 87138-BZ190 · 87138-BZ200 · 87138-BZ300 |
| 87139D | Air fine filter element | 87139-BZ030 · 87139-BZ040 · 87139-BZ050 |
| 88482A | cover | 87114-BZ150 · 87114-BZ160 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-BZ390 · 88501-BZ400 · 88501-BZ460 · 88501-BZ470 |
| 88512 | air duct | 87211-BZ130 |
| 88515 | Cooler expansion valve | 88515-BZ200 · 88515-BZ220 · 88515-BZ240 · 88515-BZ250 · 88515-BZ260 · 88515-BZ310 |
| 88515F | Bolt (for cooler expansion valve) | 90099-04630 · C9909-97201 |
| 88539J | Cooler drain hose | 88539-BZ410 · 88539-BZ520 · 88539-BZ530 |
| 88548B | air filter housing | 88548-BZ050 · 88548-BZ060 |
| 88550B | Blower motor assembly | 88550-BZ140 · 88550-BZ170 · 88550-BZ190 · 88550-BZ200 · 88550-BZ220 |
| 88569F | card holder | C8899-B1020 · C8899-B2010 |
| 88569H | card holder | 88888-BZ010 |
| 88578B | Cooling unit seal No. 1 | 88578-BZE20 · 88578-BZE30 · 88578-BZG10 |
| 88578C | No. 2 cooling unit seal | 88578-BZE40 |
| 88648P | Air conditioner No. 1 wiring harness | 88648-BZ280 · 88648-BZ290 · 88648-BZ300 · 88648-BZ310 · 88648-BZ320 · 88648-BZ330 · 88648-BZ340 · 88648-BZ350 · 88648-BZ360 · 88648-BZ370 · 88648-BZ380 · 88648-BZ660 · 88648-BZ670 · 88648-BZ680 · 88648-BZ690 · 88648-BZ700 |
| 88660A | No. 1 air conditioning servo mechanism assembly | 88660-BZ100 |
| 88897K | Seals (for cooler tubes) | 88897-BZ160 · 88897-BZ190 |
| 88897U | aspirator tube | 88897-BZ300 · 88897-BZ330 |
