Toyota YARIS ABS 和 VSC — Figure 8414

Toyota YARIS EPC diagram 8414, ABS 和 VSC, with 3 images and 5 PNC and OE references.

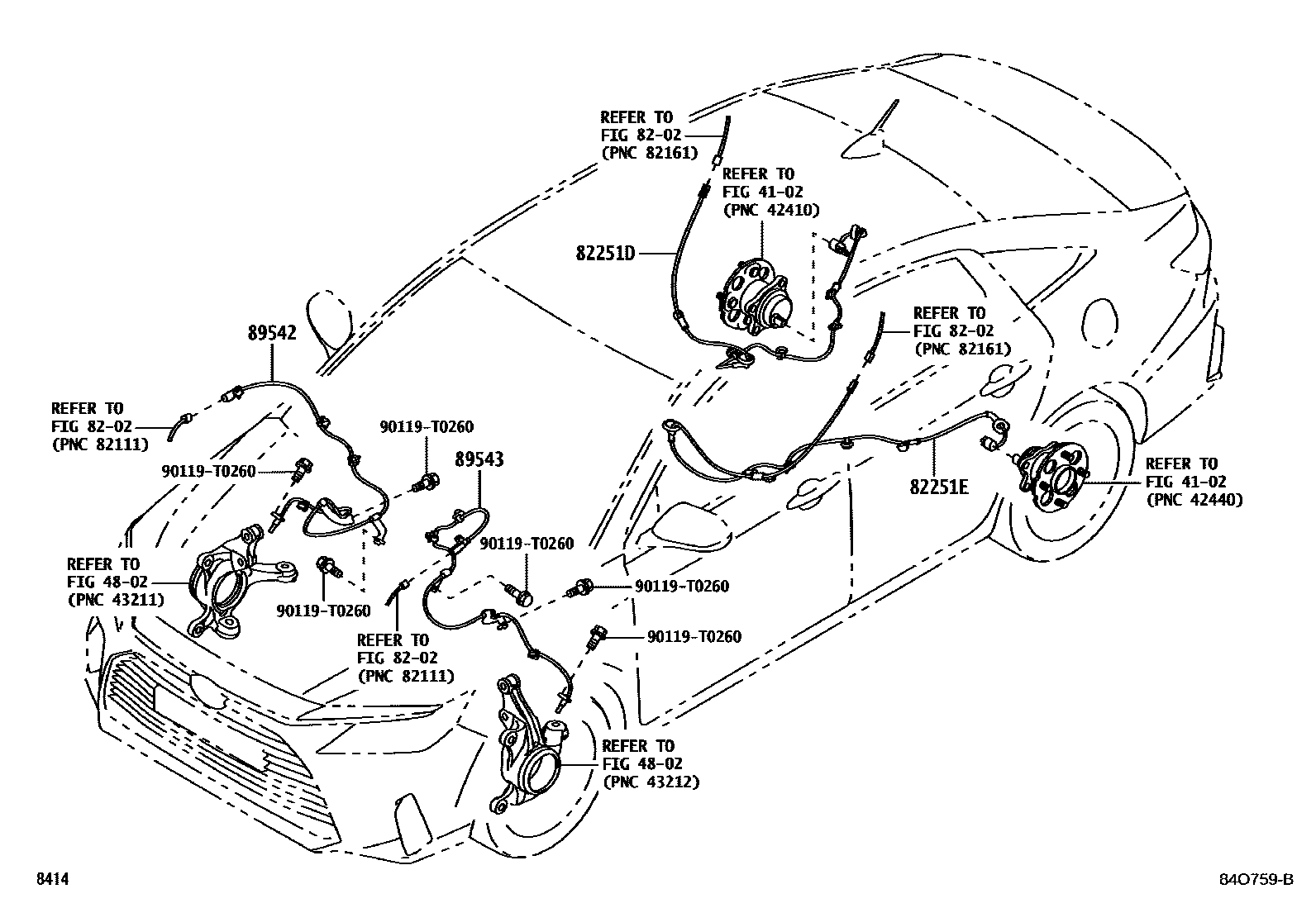

Toyota YARIS ABS 和 VSC EPC diagram — 84O759B
ABS 和 VSC — 84O759B (202208 – 999999)

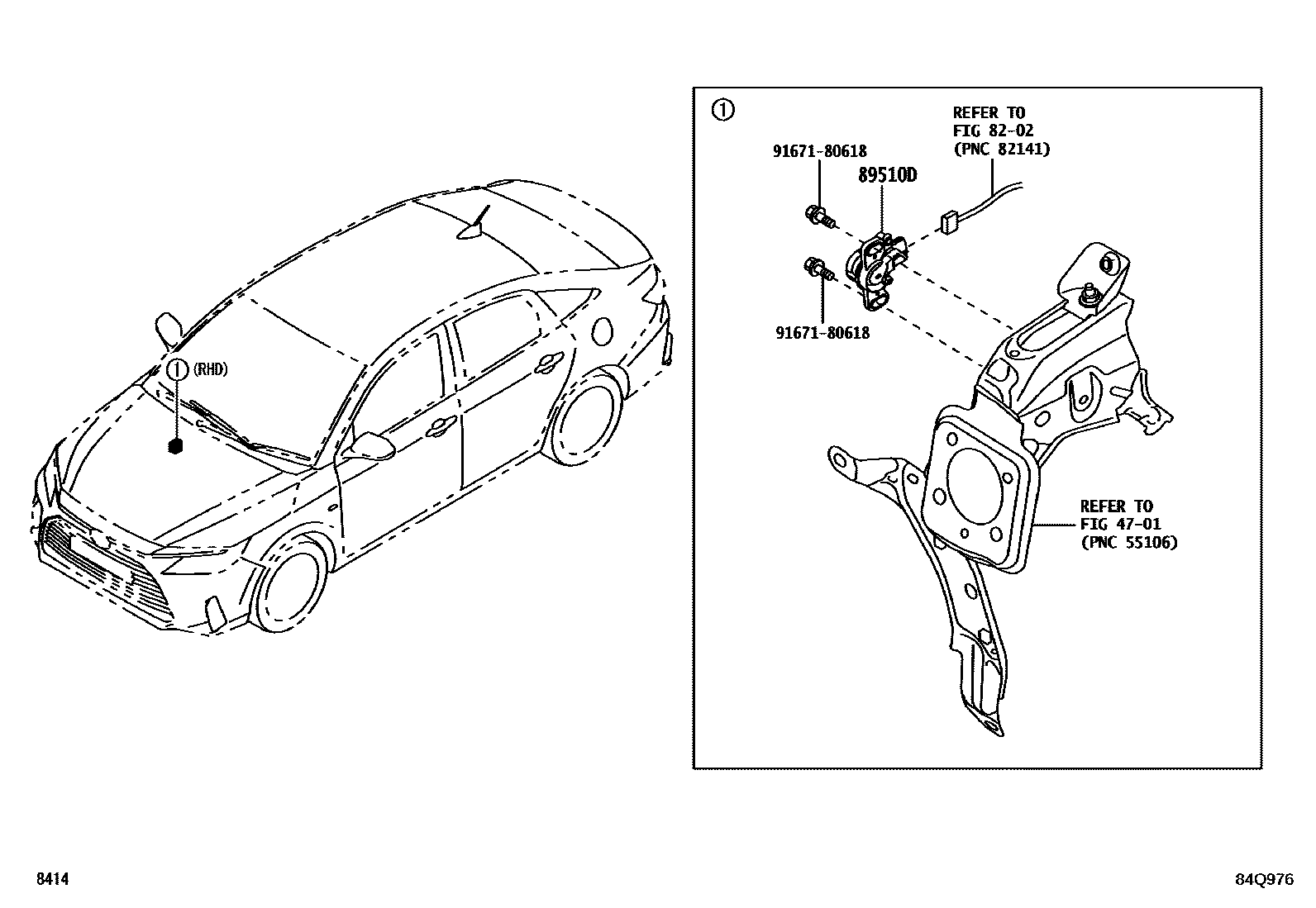

Toyota YARIS ABS 和 VSC EPC diagram — 84Q976
ABS 和 VSC — 84Q976 (202508 – 999999)

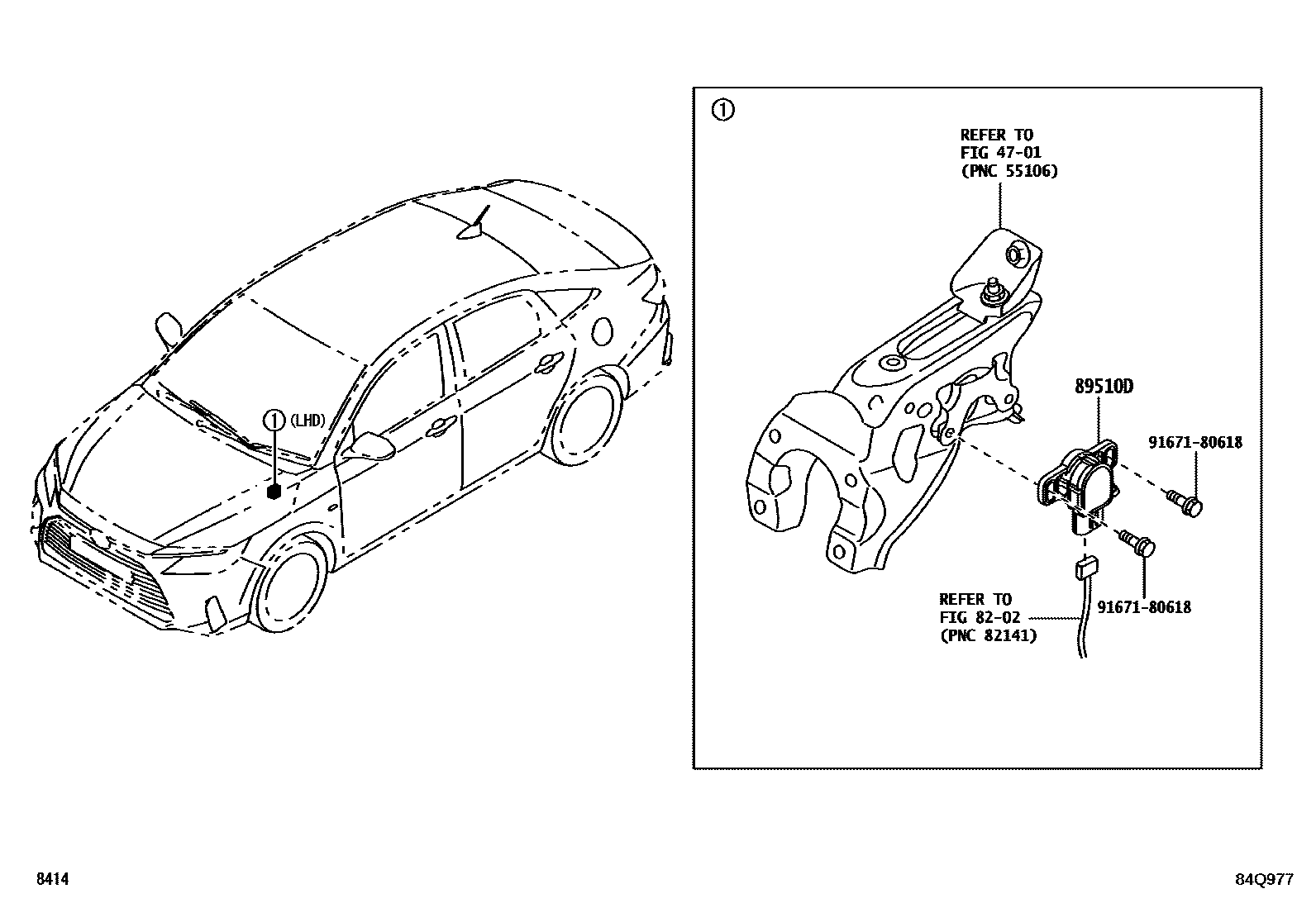

Toyota YARIS ABS 和 VSC EPC diagram — 84Q977
ABS 和 VSC — 84Q977 (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
82251DRight speed sensor harness82251-BZ230 · 82251-BZ310 · 82251-BZ330
82251ELeft speed sensor wiring harness82251-BZ240 · 82251-BZ280 · 82251-BZ340
89510DBrake pedal stroke sensor assembly89510-47030 · 89510-47040
89542Right front wheel speed sensor89542-BZ180 · 89542-BZ260
89543Left front wheel speed sensor89543-BZ180 · 89543-BZ260
