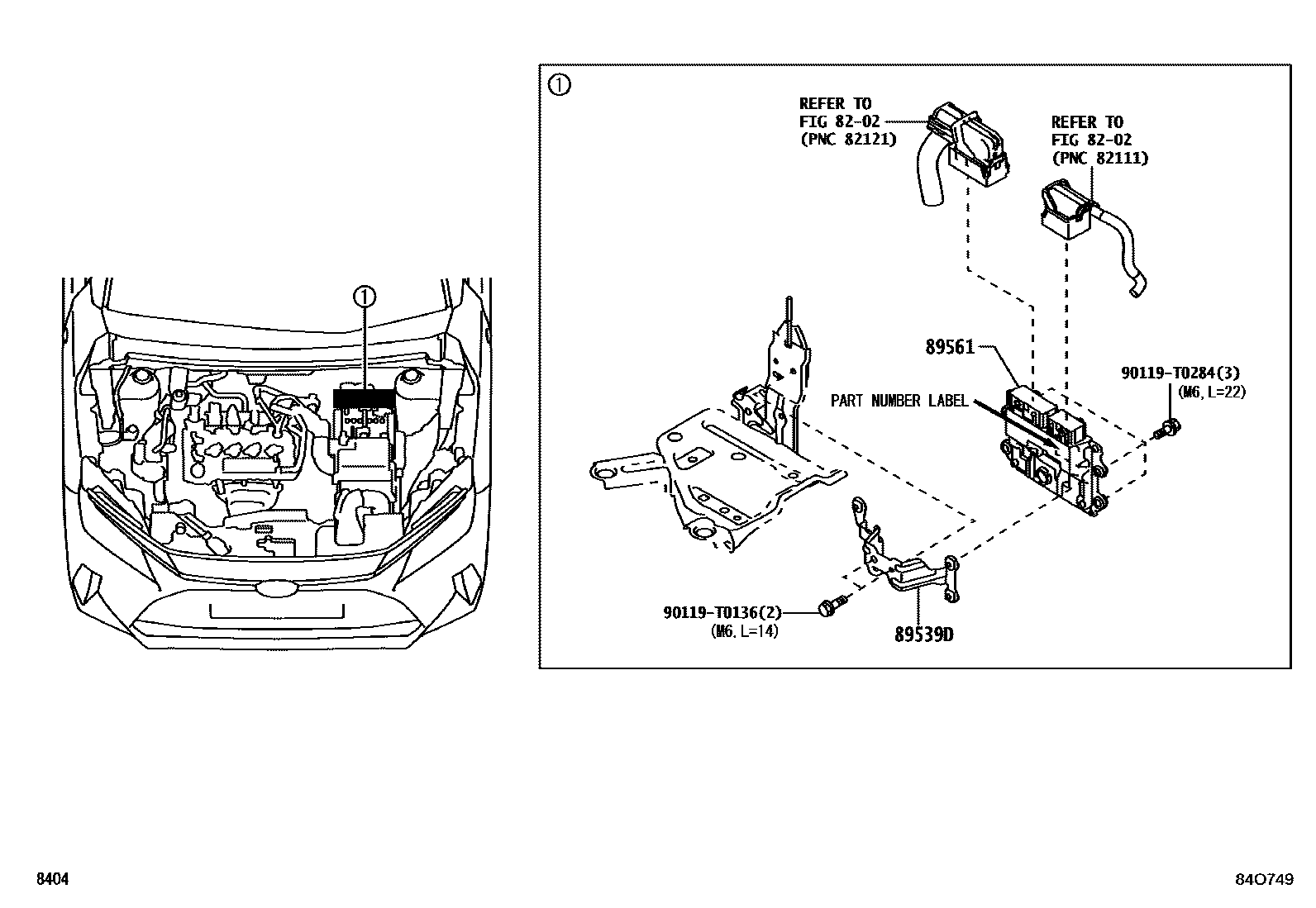

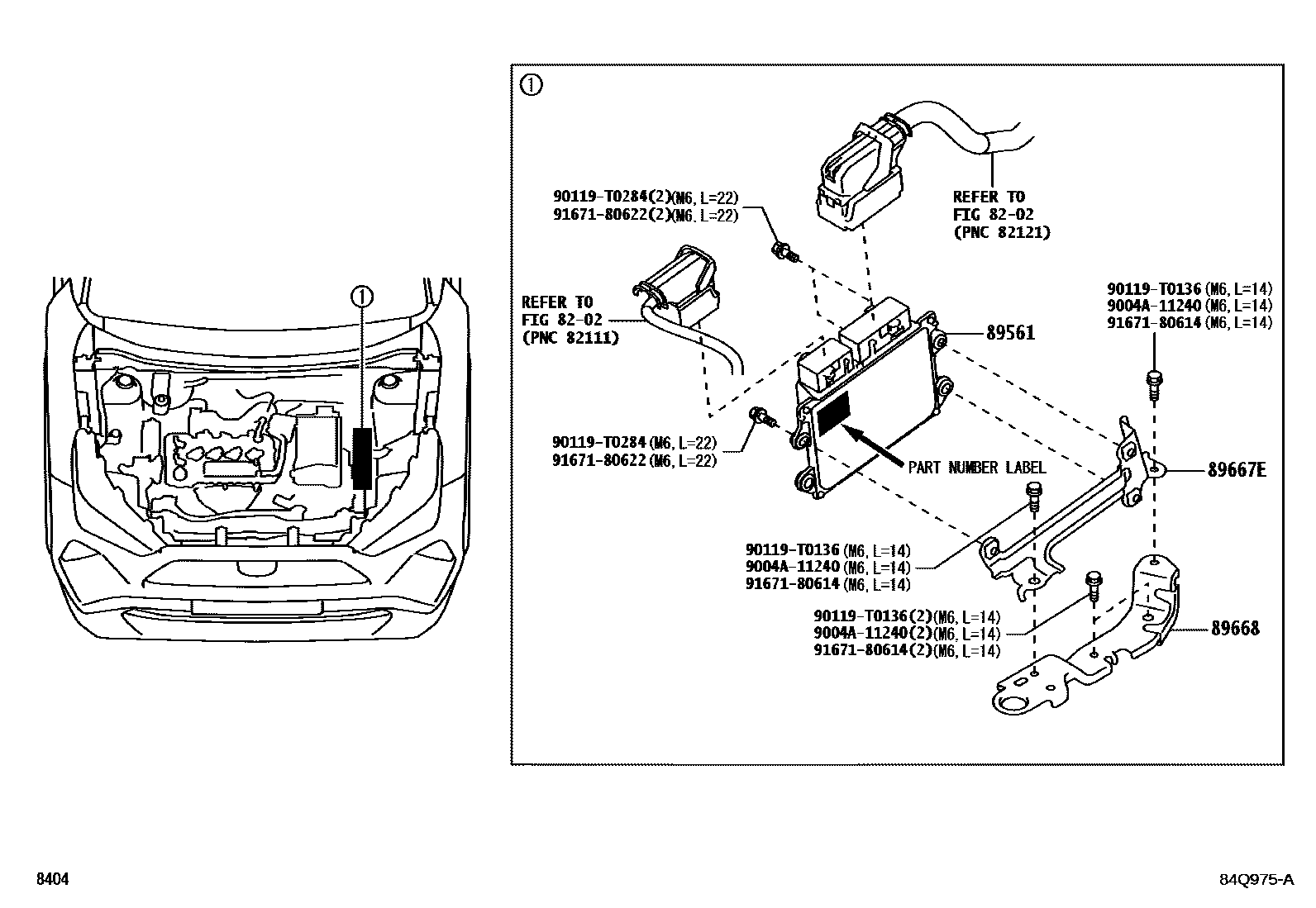

Toyota YARIS 电子燃油喷射系统 — Figure 8404

Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 4 PNC and OE references.

PNC and OE references

PNC	Part name	OE numbers
89539D	ECU bracket	89539-BZ510 · 89539-BZ540
89561	Fuel injection ECU	89560-BXL20 · 89560-BXL30 · 89560-BXL40 · 89560-BXL50 · 89560-BXL60 · 89560-BXL80 · 89560-BXL90 · 89560-BXM10 · 89560-BXM30 · 89560-BXM40 · 89560-BXM60 · 89560-BXM80 · 89560-BXM81 · 89560-BXM90 · 89560-BXN20 · 89560-BXN21 · 89560-BXN30 · 89560-BXN50 · 89560-BXN60 · 89560-BXN70 · 89560-BXN71 · 89560-BXN80 · 89560-BXN81 · 89560-BXN90 · 89560-BXN91 · 89560-BXP00 · 89560-BXP01 · 89560-BXR20 · 89560-BXR30 · 89560-BXR40 · 89560-BXR50 · 89560-BXR60 · 89560-BXR70 · 89560-BXS00 · 89560-BXS30 · 89560-BXS40 · 89560-BXS50 · 89560-BXS51 · 89560-BXS60 · 89560-BXS80 · 89560-BXS90 · 89560-BXT10 · 89560-BXT30 · 89560-BXT40 · 89560-BXT60 · 89560-BXT70 · 89560-BXT80 · 89560-BZW70 · 895E0-BY240 · 895E0-BY250 · 895E0-BY260 · 895E0-BY270 · 895E0-BY280 · 895E0-BZ660 · 895E0-BZ670 · 895E0-BZ680 · 895E0-BZ681 · 895E0-BZC40 · 895E0-BZC50 · 895E0-BZC60 · 895E0-BZC70 · 895E0-BZC80 · 895E0-BZC90 · 895E0-BZC91 · 895E0-BZD10 · 895E0-BZE30 · 895E0-BZE40 · 895E0-BZE60 · 895E0-BZE70 · 895E0-BZF60 · 895E0-BZF61 · 895E0-BZF70 · 895E0-BZF71 · 895E0-BZF80 · 895E0-BZF90 · 895E0-BZG00 · 895E0-BZG10 · 895E0-BZG11 · 895E0-BZG20 · 895E0-BZG21 · 895E0-BZG30 · 895E0-BZV00 · 895E0-BZW90
89667E	No. 1 engine control ECU bracket	89667-BZ090
89668	No. 2 engine control ECU bracket	89668-BZ140
