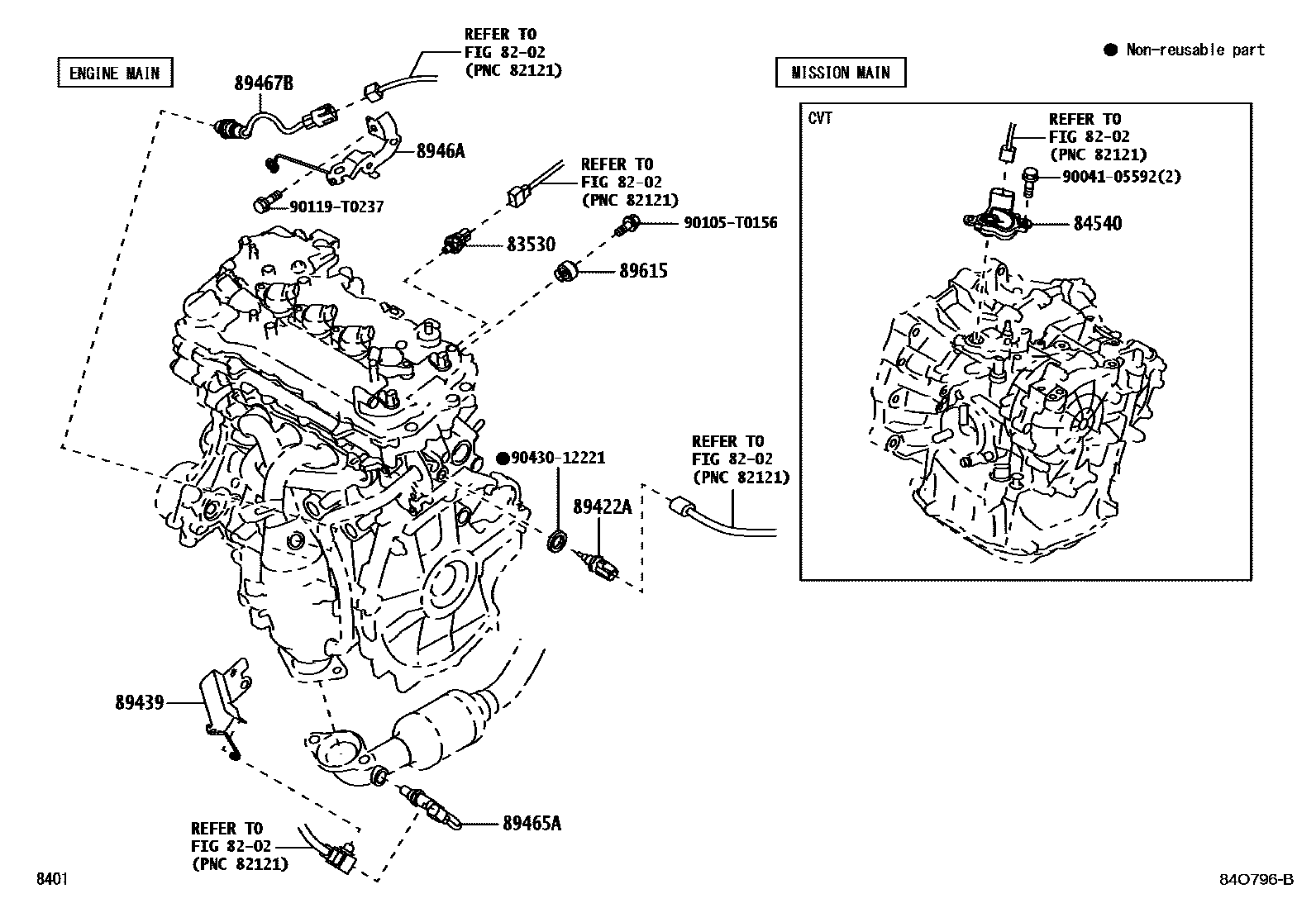

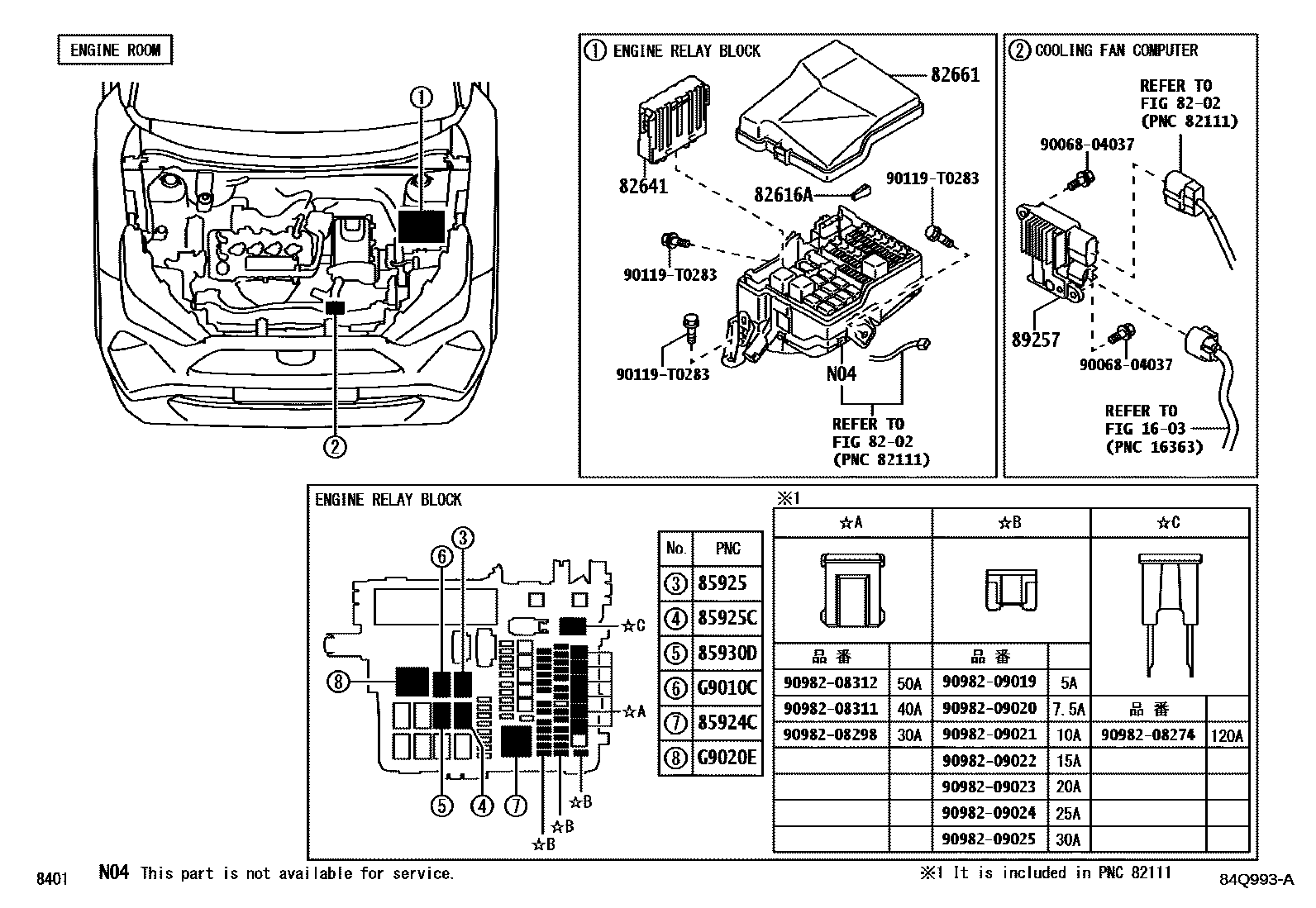

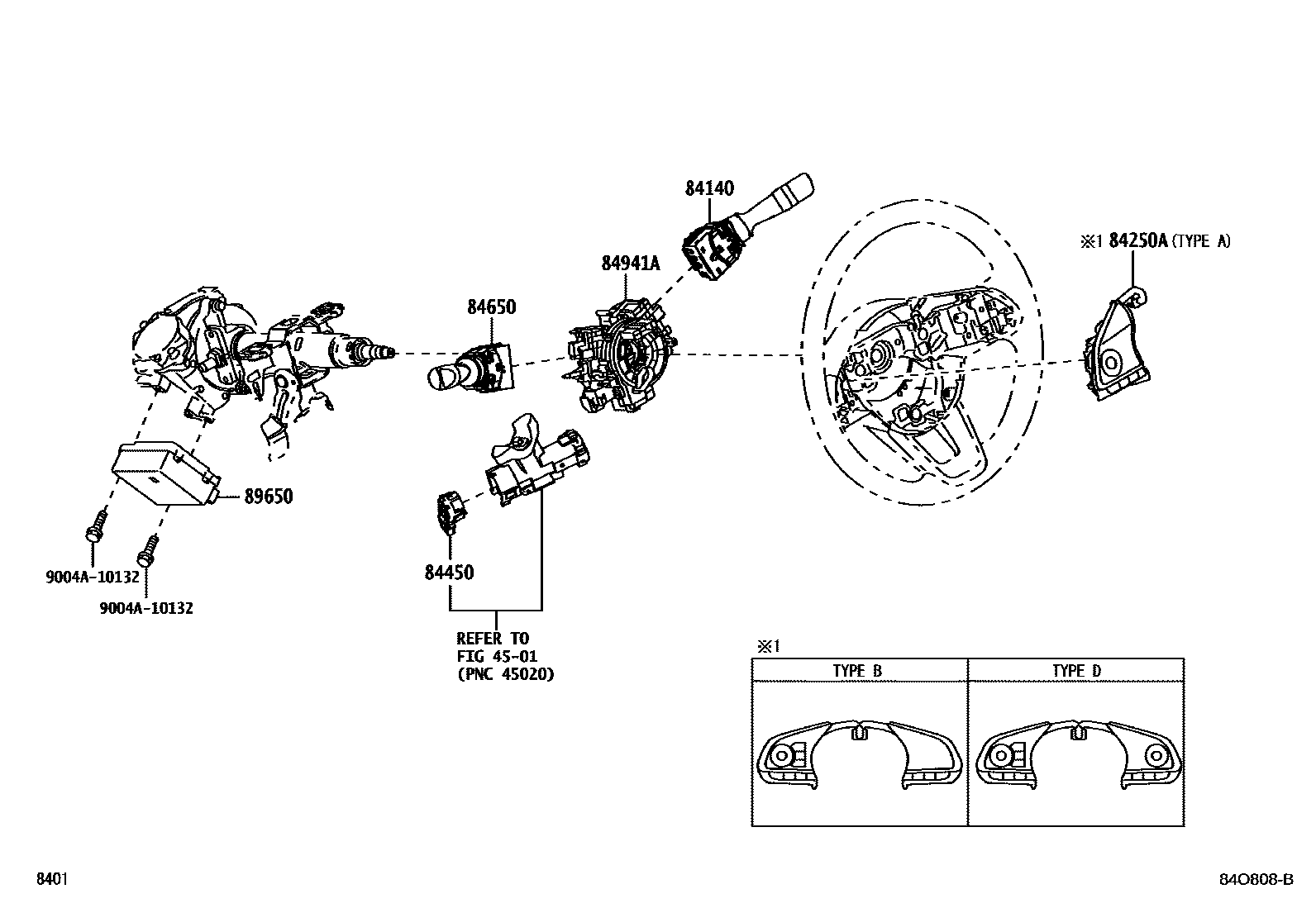

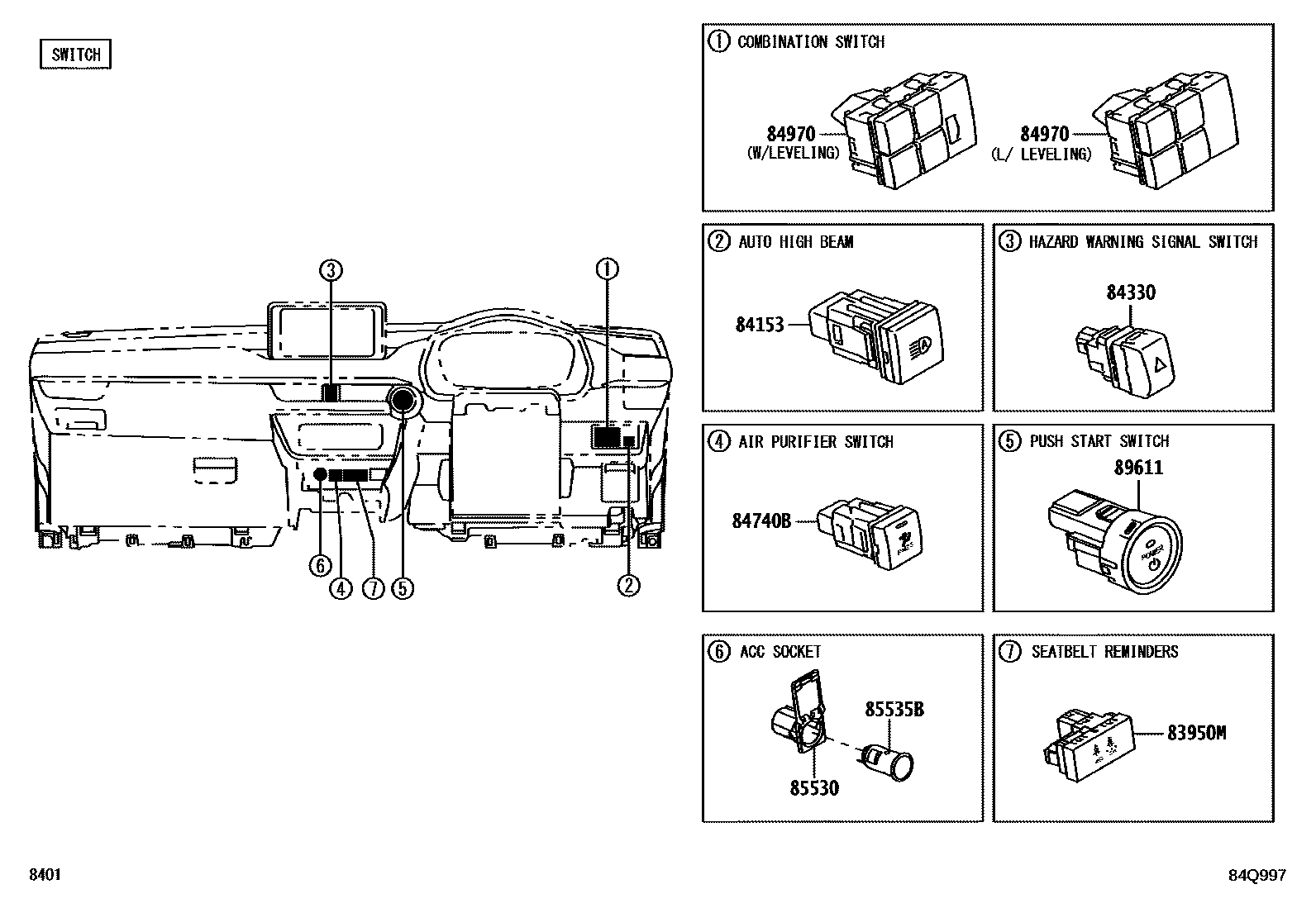

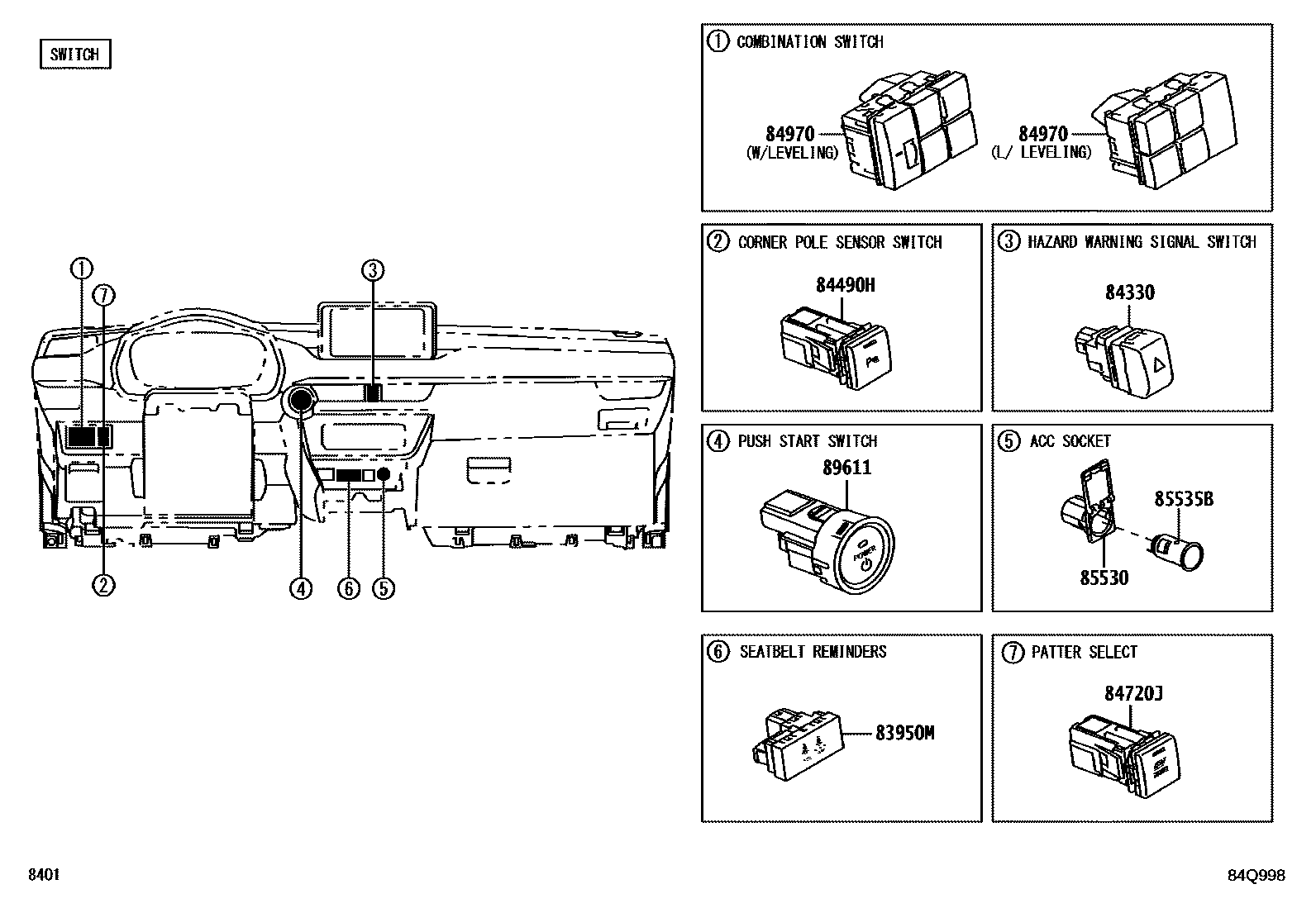

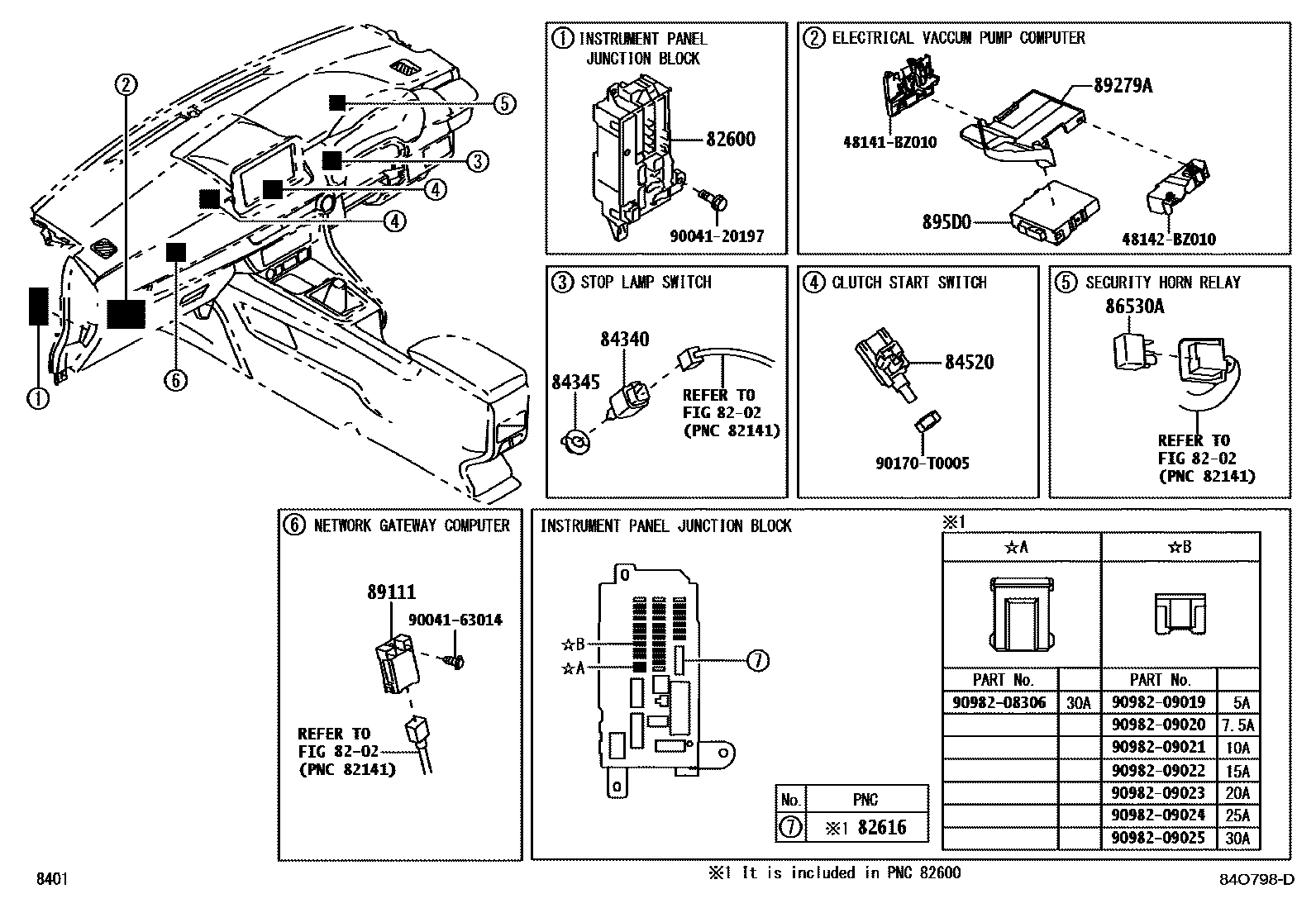

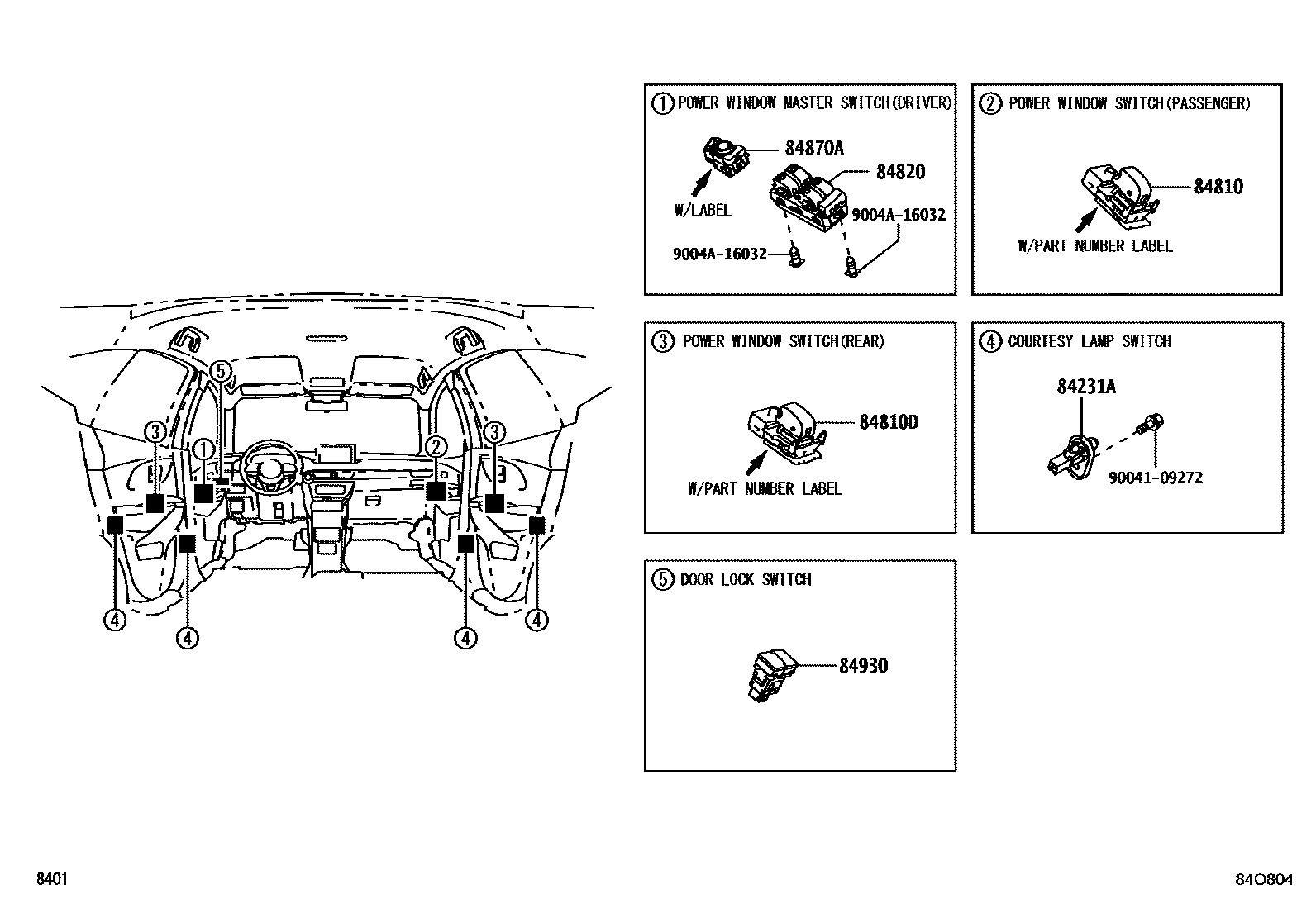

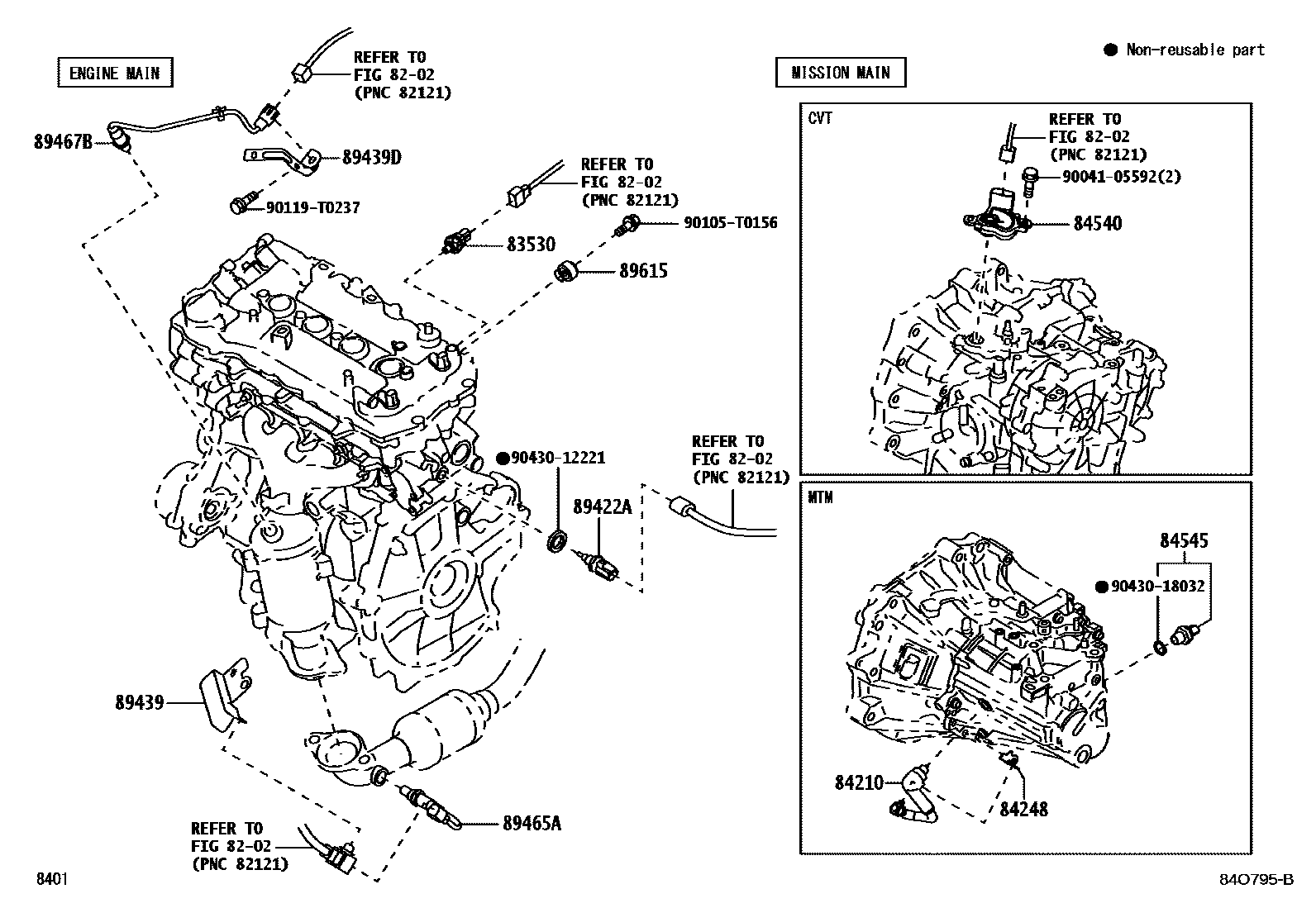

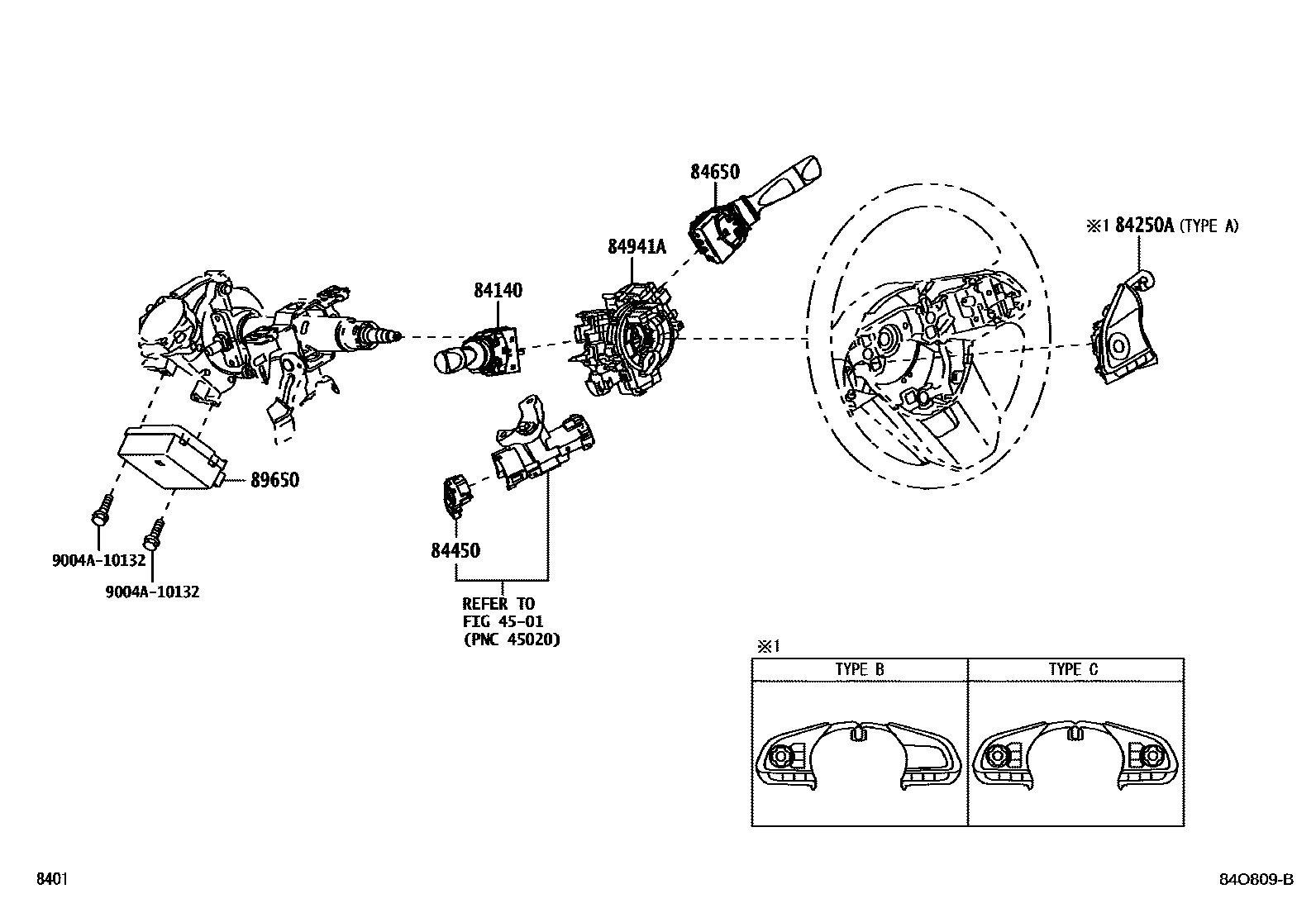

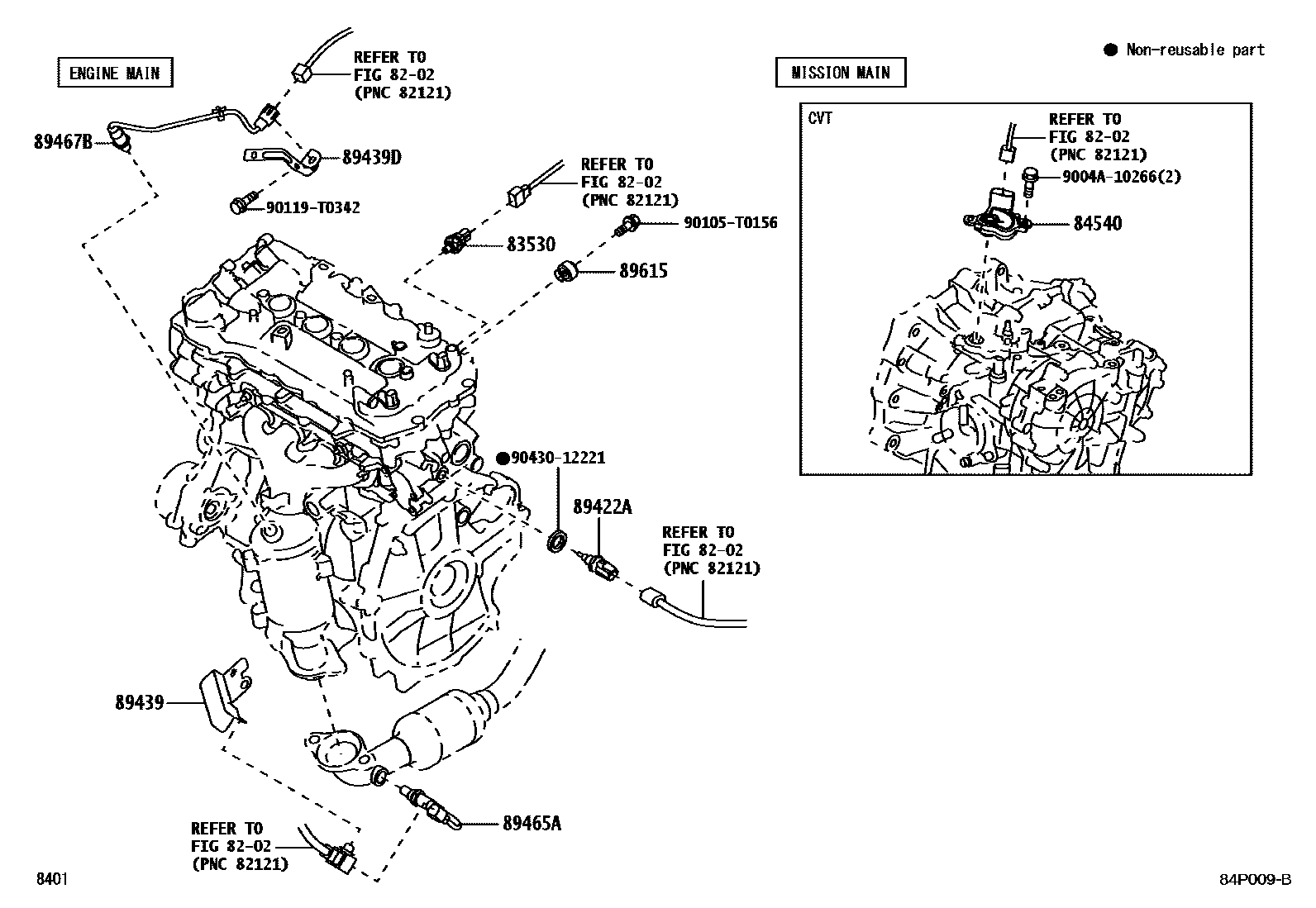

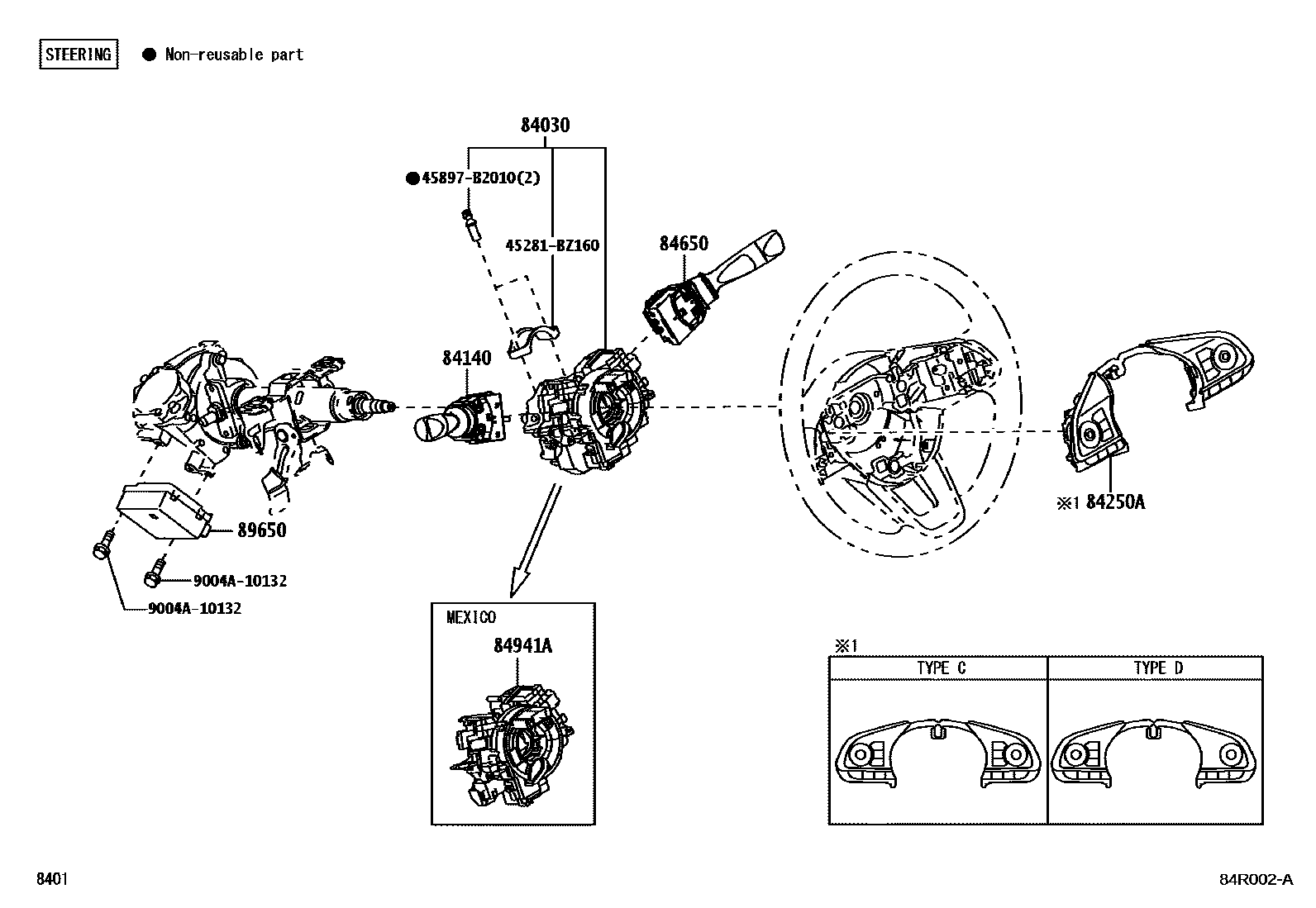

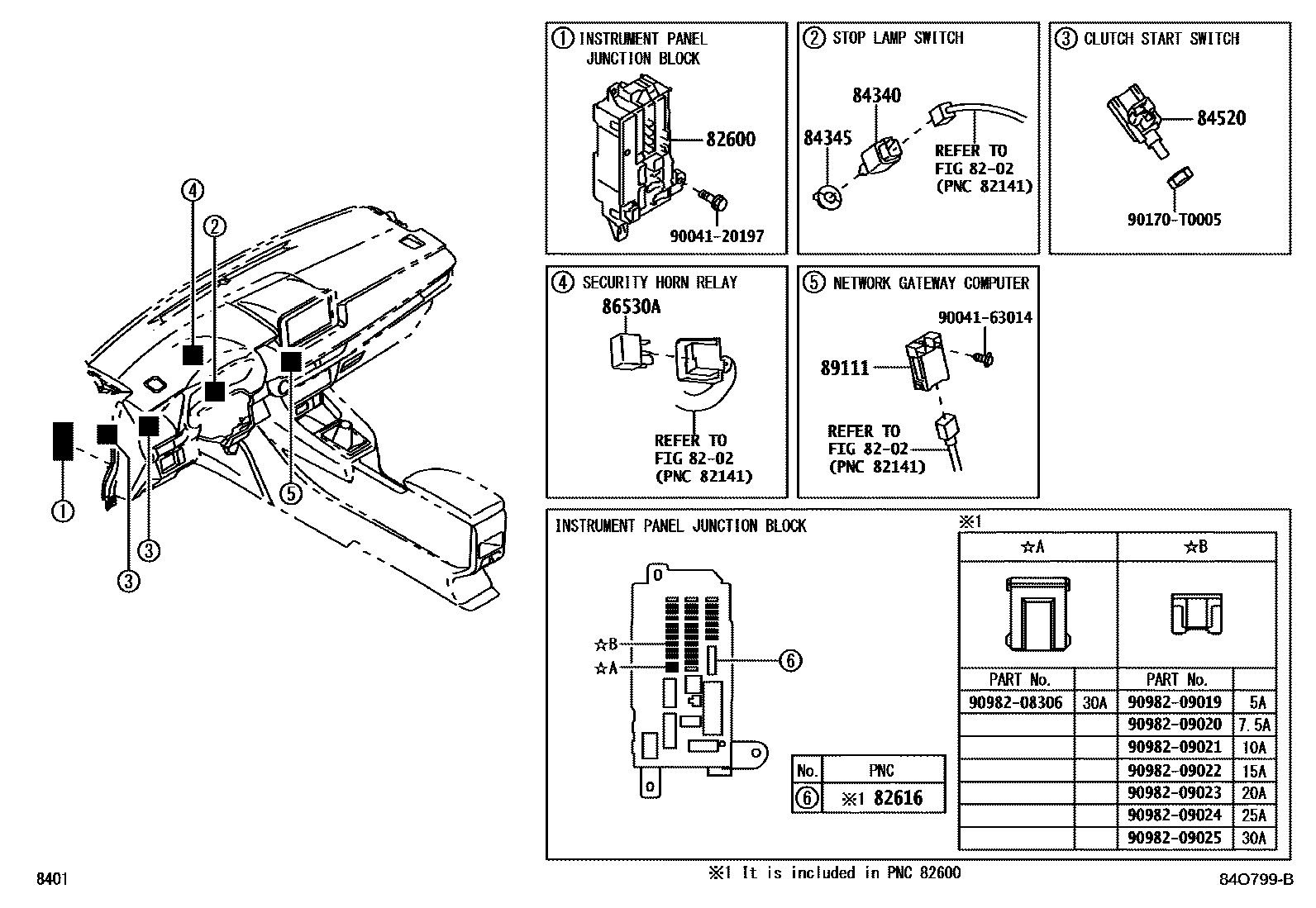

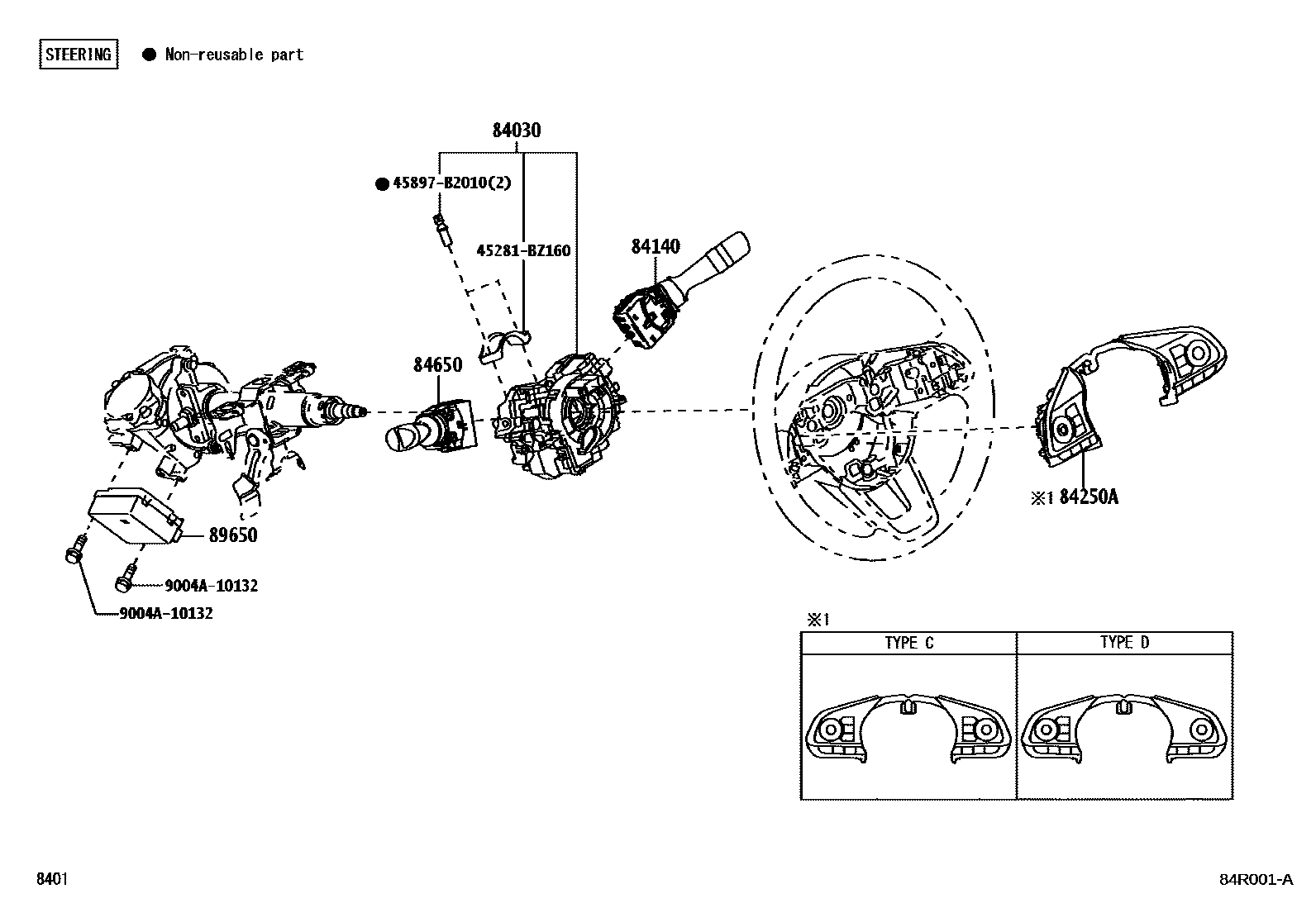

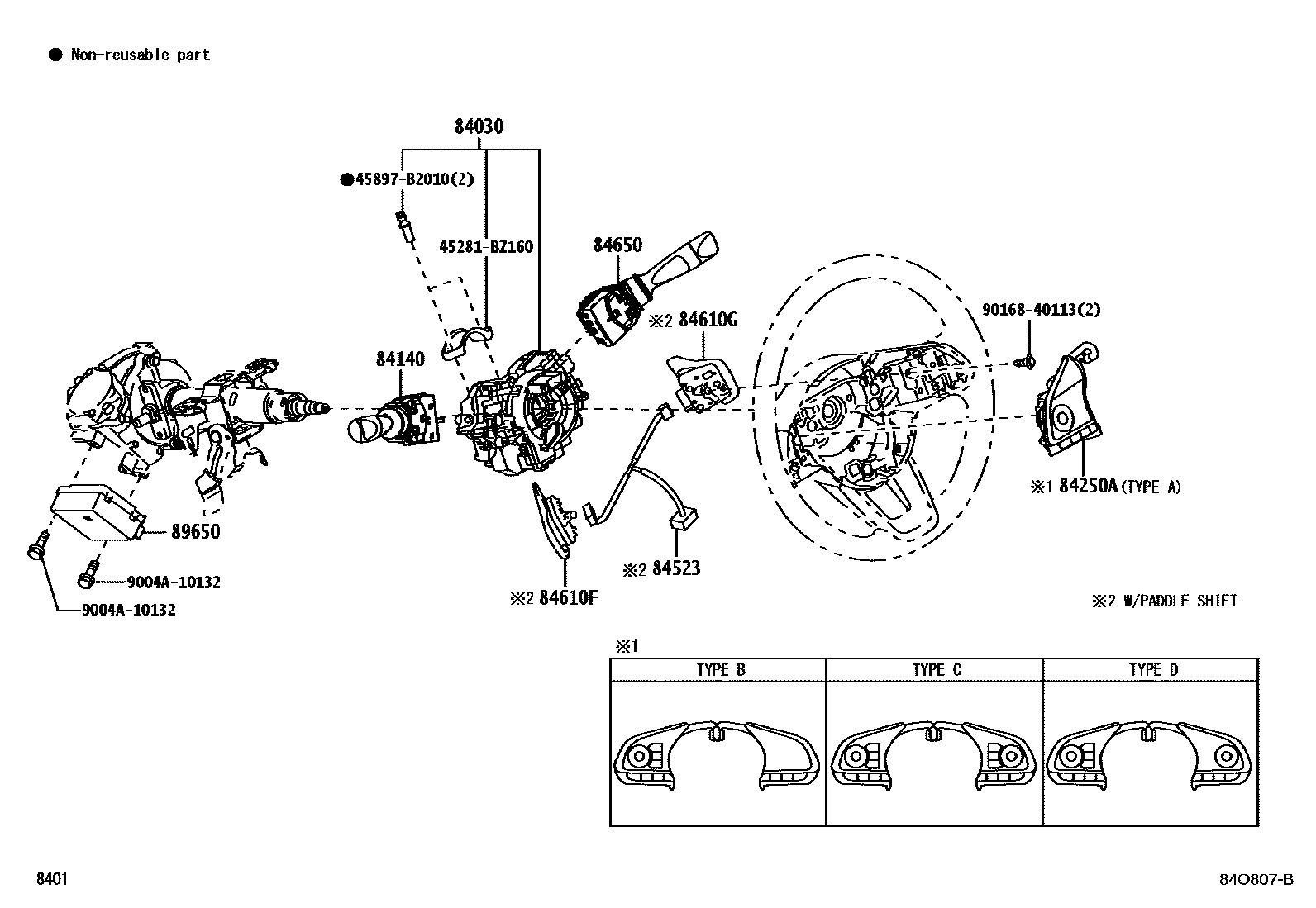

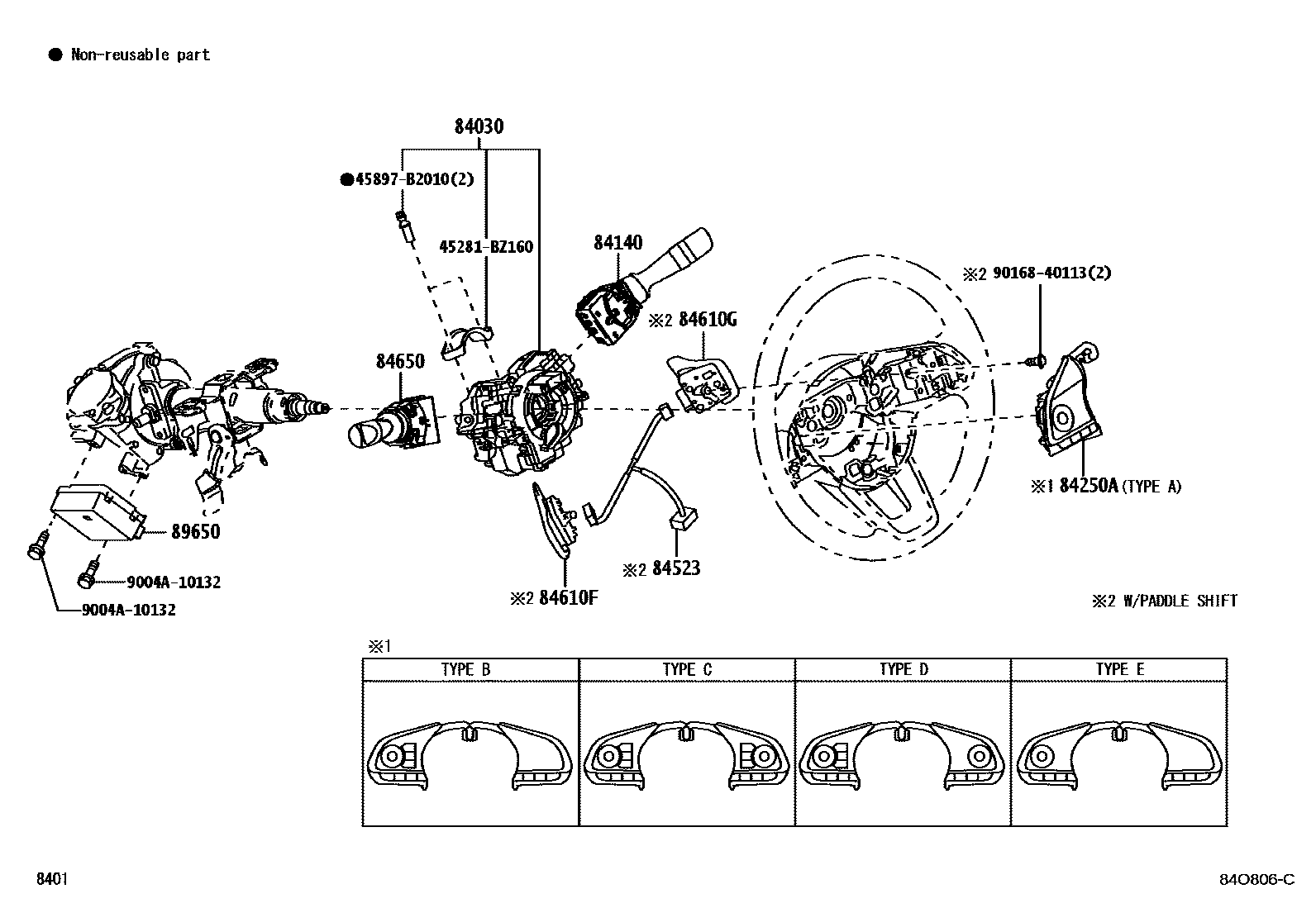

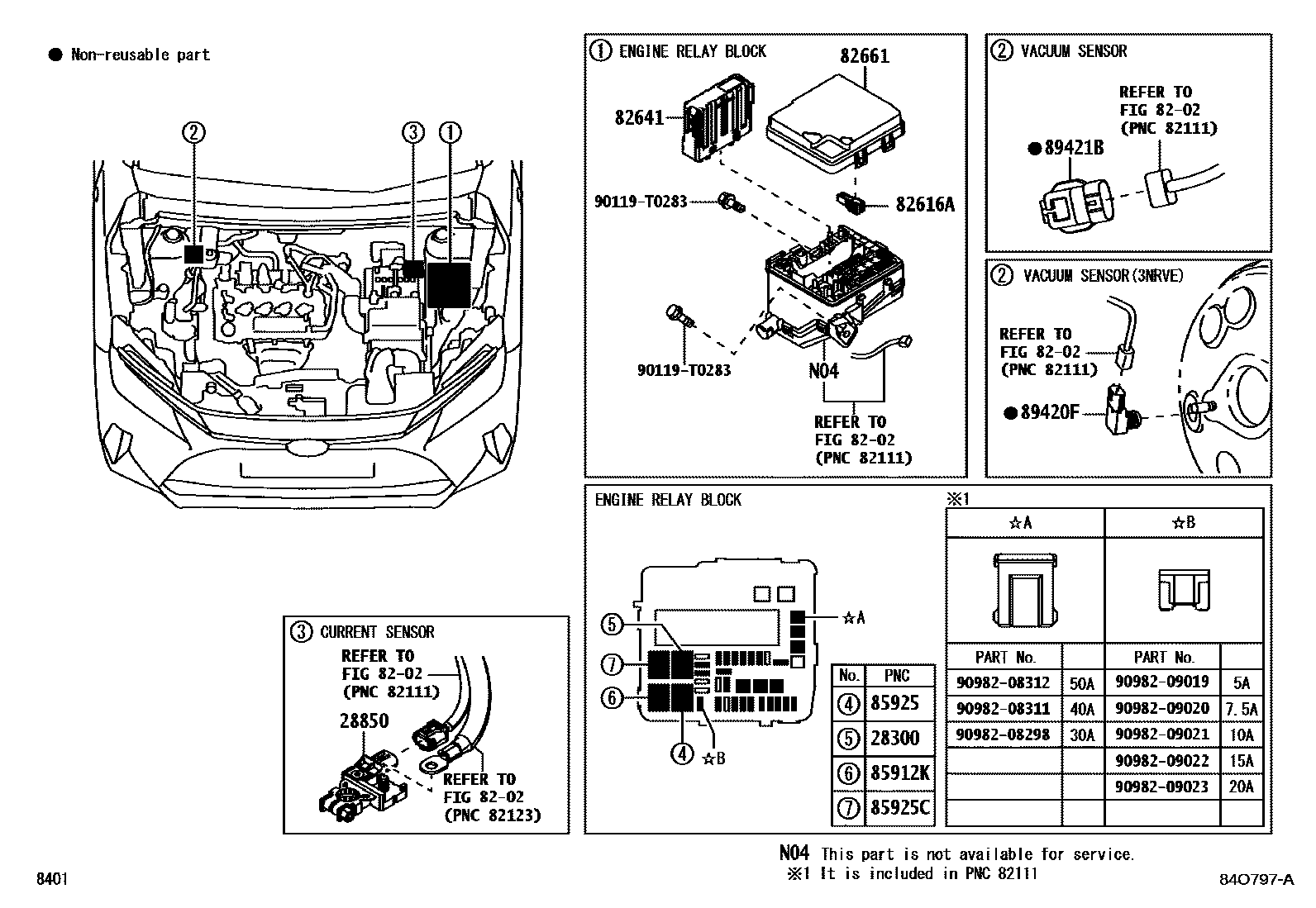

Toyota YARIS 开关和继电器和ECU — Figure 8401
Toyota YARIS EPC diagram 8401, 开关和继电器和ECU, with 28 images and 70 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28300 | Starter relay assembly | 90987-T2001 |

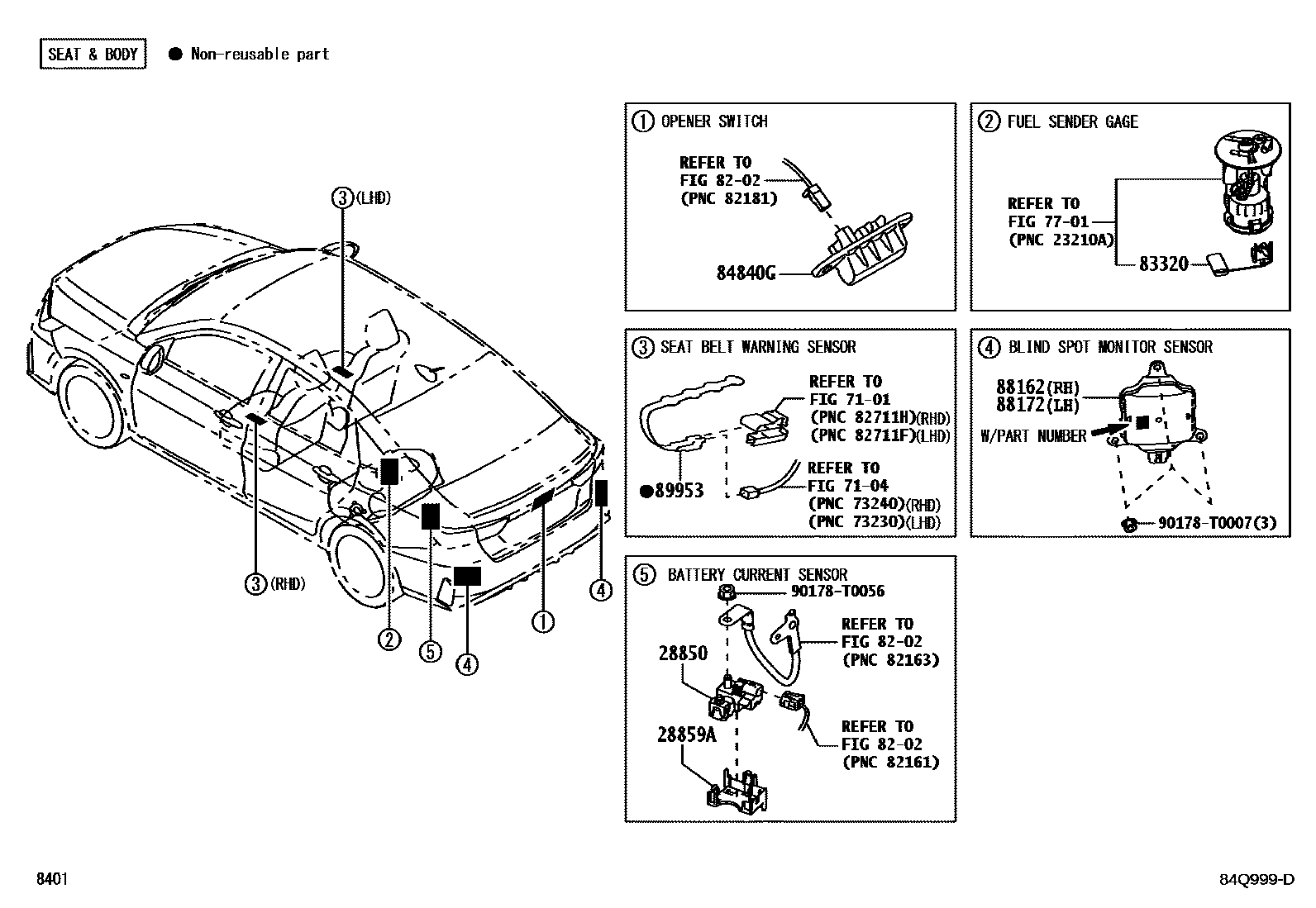

| 28850 | Battery current sensor assembly | 28850-B1040 · 28850-BZ040 · 28850-BZ060 · 28850-BZ061 |
| 28859A | Battery current sensor mount | 28859-BZ010 |

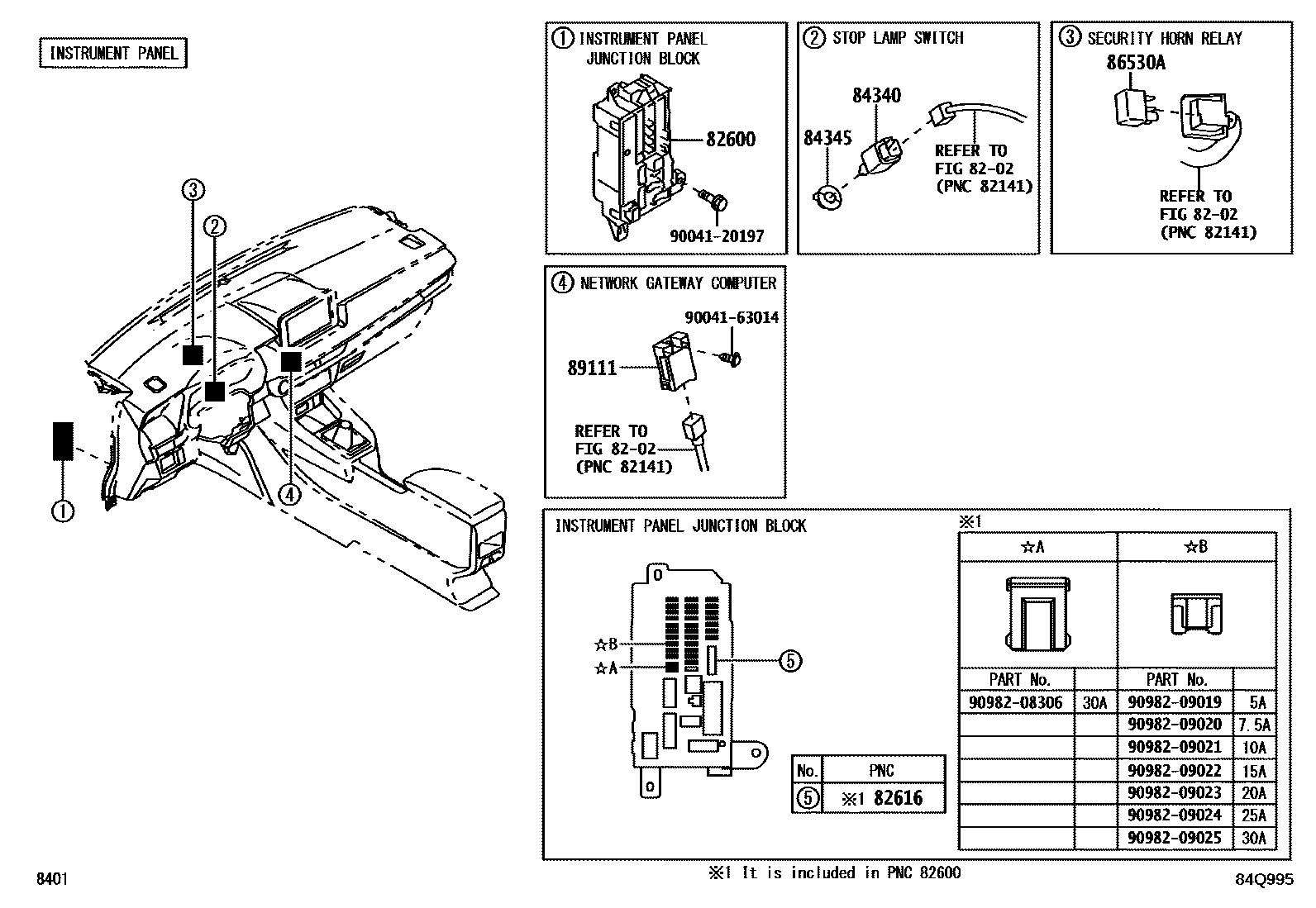

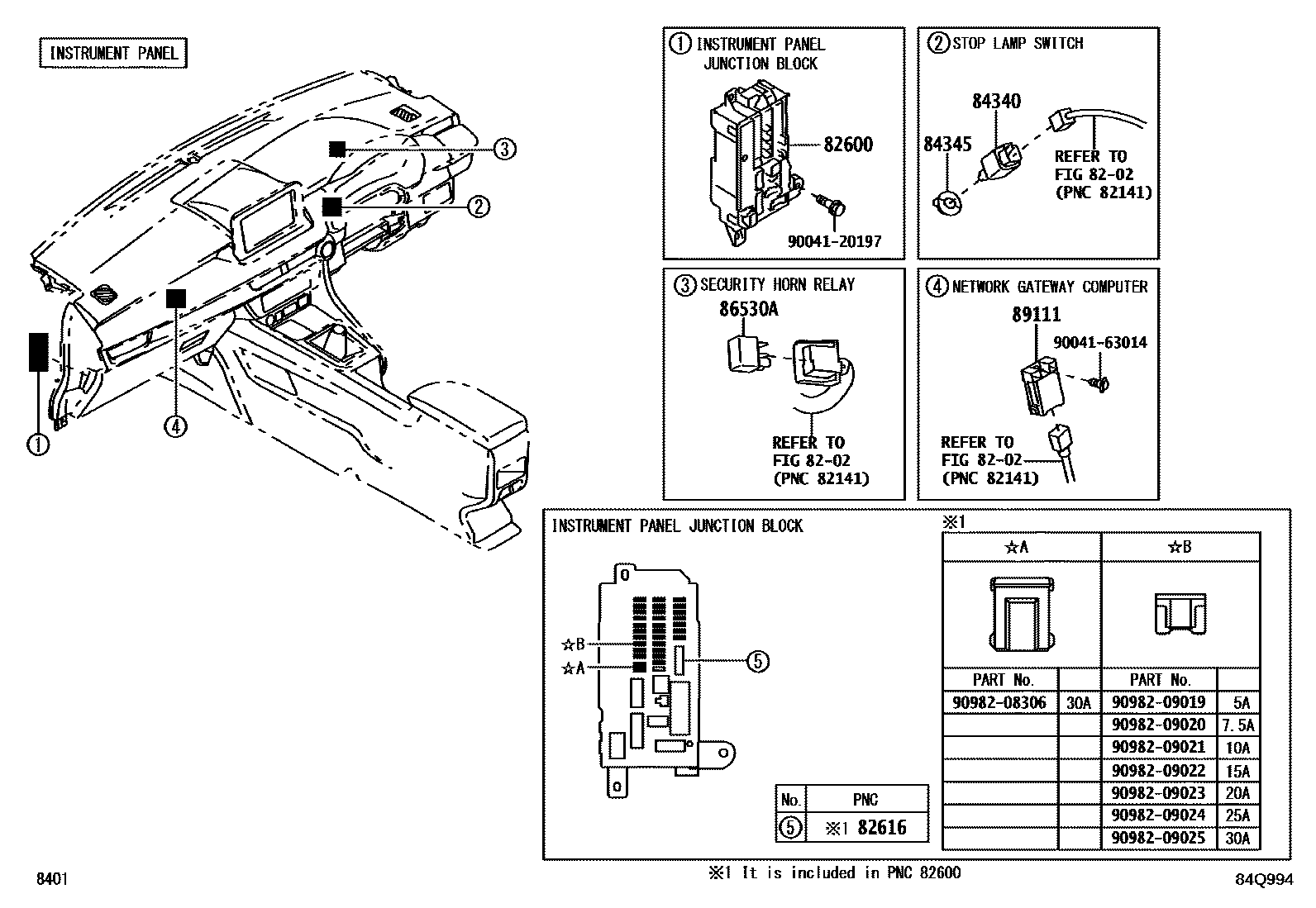

| 82600 | Fuse box assembly | 82600-BZL60 · 82600-BZL61 · 82600-BZL62 · 82600-BZL70 · 82600-BZL71 · 82600-BZL72 · 82600-BZL80 · 82600-BZL81 · 82600-BZL82 · 82600-BZL90 · 82600-BZL91 · 82600-BZL92 · 82600-BZM10 · 82600-BZM11 · 82600-BZM12 · 82600-BZM13 · 82600-BZM20 · 82600-BZM21 · 82600-BZM22 · 82600-BZM30 · 82600-BZM31 · 82600-BZM32 · 82600-BZM50 · 82600-BZM51 · 82600-BZM52 · 82600-BZM60 · 82600-BZM61 · 82600-BZM62 · 82600-BZM70 · 82600-BZM71 · 82600-BZM72 · 82600-BZM80 · 82600-BZM81 · 82600-BZM82 · 82600-BZM90 · 82600-BZM91 · 82600-BZM92 · 82600-BZN00 · 82600-BZN01 · 82600-BZN02 · 82600-BZN10 · 82600-BZN11 · 82600-BZN12 · 82600-BZN20 · 82600-BZN21 · 82600-BZN22 · 82600-BZN30 · 82600-BZN31 · 82600-BZN32 · 82600-BZN40 · 82600-BZN41 · 82600-BZN42 · 82600-BZN50 · 82600-BZN51 · 82600-BZN52 · 82600-BZN53 · 82600-BZN60 · 82600-BZN61 · 82600-BZN62 · 82600-BZT10 · 82600-BZT11 · 82600-BZT12 · 82600-BZT20 · 82600-BZT21 · 82600-BZT22 · 82600-BZU50 · 82600-BZU51 · 82600-BZU52 · 82600-BZU60 · 82600-BZU70 · 82600-BZU80 · 82600-BZU90 · 82600-BZV00 · 82600-BZV11 · 82600-BZV30 · 82600-BZV40 · 82600-BZV41 · 82600-BZV42 · 82600-BZV71 |
| 82616 | fuse puller | 82616-58010 |
| 82616A | No.2 fuse puller | 82616-58010 |
| 82641 | Integrated relay No. 1 | 82641-BZ040 · 82641-BZ070 |
| 82661 | No. 1 relay box cover | 82661-B1490 · 82661-BZ190 · 82661-BZ360 |
| 83320 | Fuel gauge sensor assembly | 83301-BZ320 · 83301-BZ340 |
| 83530 | Oil pressure switch assembly (for engine) | 83530-28020 · 83530-52050 |
| 83950M | Warning light assembly | 83950-BZ130 |

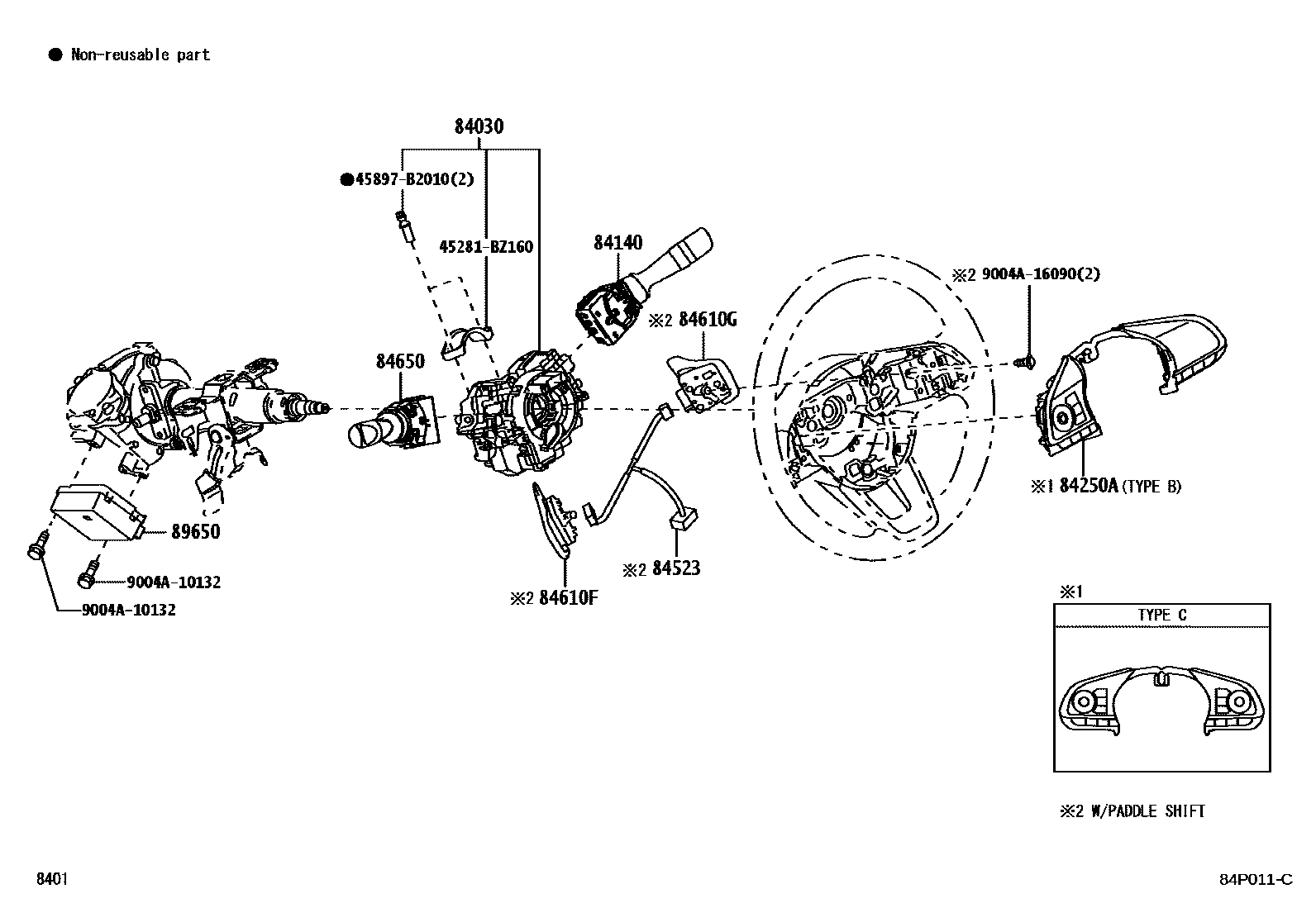

| 84030 | Multi-channel network switch assembly | 84030-BZ180 · 84030-BZ181 · 84030-BZ182 · 84030-BZ200 · 84030-BZ201 · 84030-BZ202 · 84030-BZ250 · 84030-BZ270 · 84030-BZ280 · 84030-BZ290 |
| 84110 | No. 1 light control switch assembly | 84110-BZ020 |
| 84140 | Headlight dimmer switch assembly | 84140-BZ460 · 84140-BZ461 · 84140-BZ470 · 84140-BZ471 · 84140-BZ480 · 84140-BZ481 · 84140-BZ490 · 84140-BZ491 · 84140-BZ500 · 84140-BZ501 |
| 84153 | Automatic high beam switch | 84153-BZ030 |
| 84210 | Reversing light switch assembly | 84210-BZ120 |
| 84231A | door control light switch | 84231-02070 |
| 84248 | Central instrument cluster module switch harness clip | 84248-BZ110 |
| 84330 | Hazard warning signal switch assembly | 84332-BZ280 |
| 84340 | brake light switch assembly | 84340-B2061 |
| 84345 | Brake light switch base adjuster | 84345-BZ040 |
| 84390B | Electric parking brake switch assembly | 84390-B1020 |
| 84450 | Ignition or starter switch assembly | 84450-B2040 |
| 84490H | Angle rod sensor switch assembly | 84490-BZ090 |
| 84520 | Clutch start switch assembly | 84520-BZ010 |
| 84523 | No. 1 switch harness | 84523-B1010 |
| 84540 | Neutral start switch assembly | 84540-B2040 |
| 84545 | neutral position switch | 84545-BZ010 |

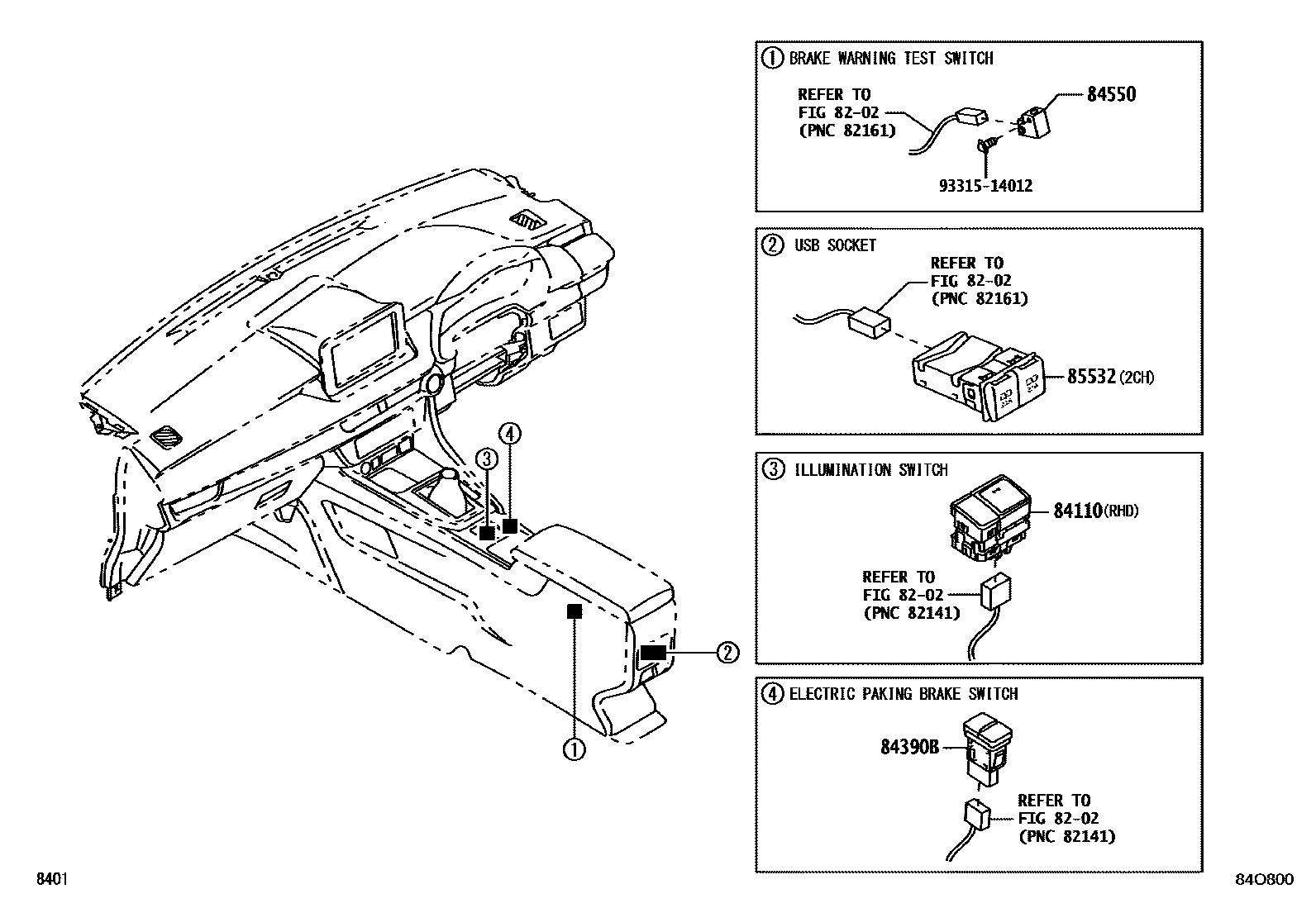

| 84550 | Parking brake switch assembly | 84550-02030 |
| 84650 | Windshield wiper switch assembly | 84652-BZ360 · 84652-BZ361 · 84652-BZ370 · 84652-BZ371 · 84652-BZ390 · 84652-BZ391 · 84652-BZ400 · 84652-BZ401 · 84652-BZ410 · 84652-BZ411 |
| 84720J | Mode selection switch assembly | 84720-BZ010 |
| 84740B | Air purifier switch assembly | 84740-BZ010 |
| 84810 | Electric window lift switch assembly | 84810-BZ190 · 84810-BZ200 |
| 84810D | Rear electric window lift switch assembly | 84810-BZ190 · 84810-BZ200 |

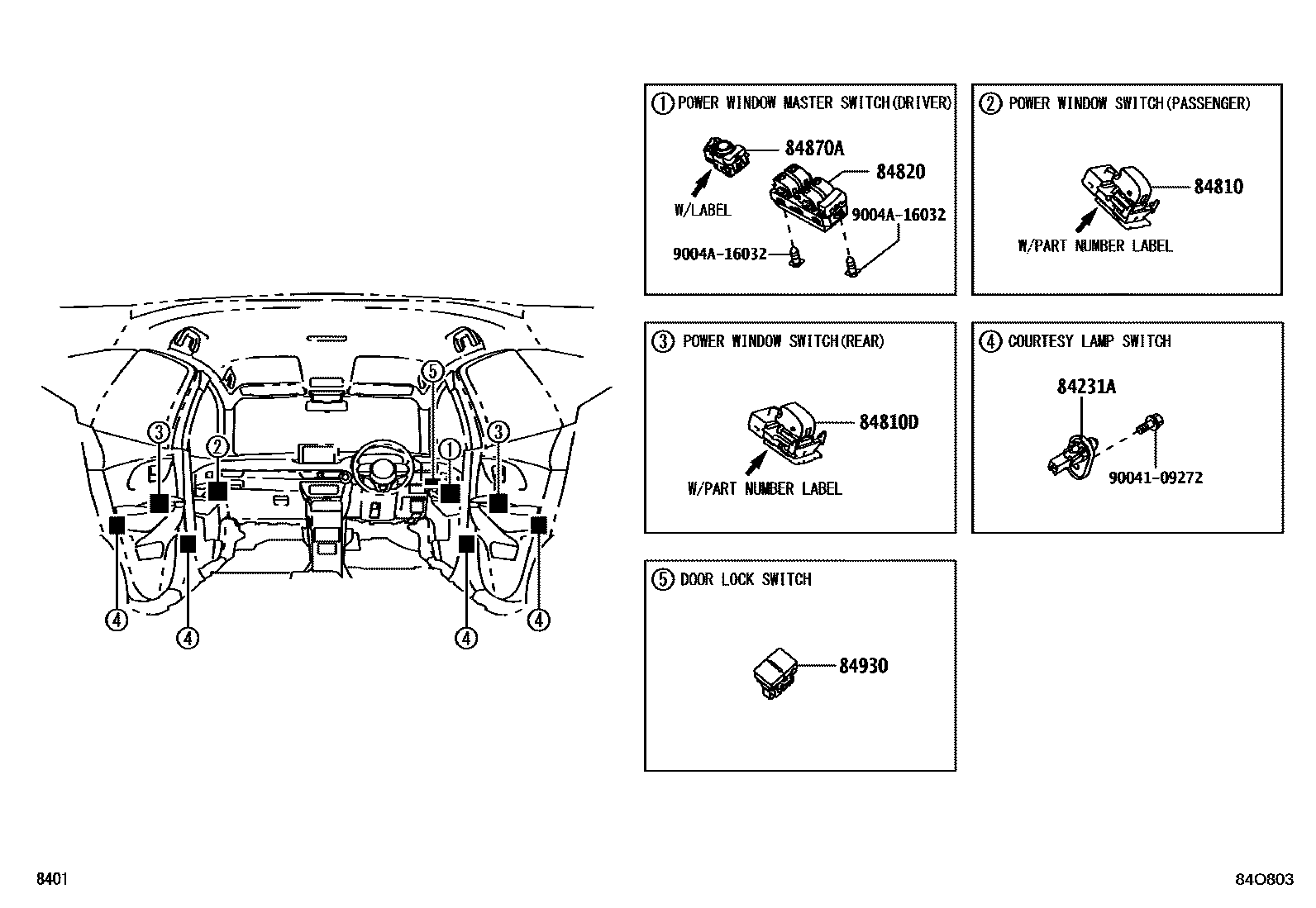

| 84820 | Electric window lift main switch assembly | 84820-BZ300 · 84820-BZ420 |

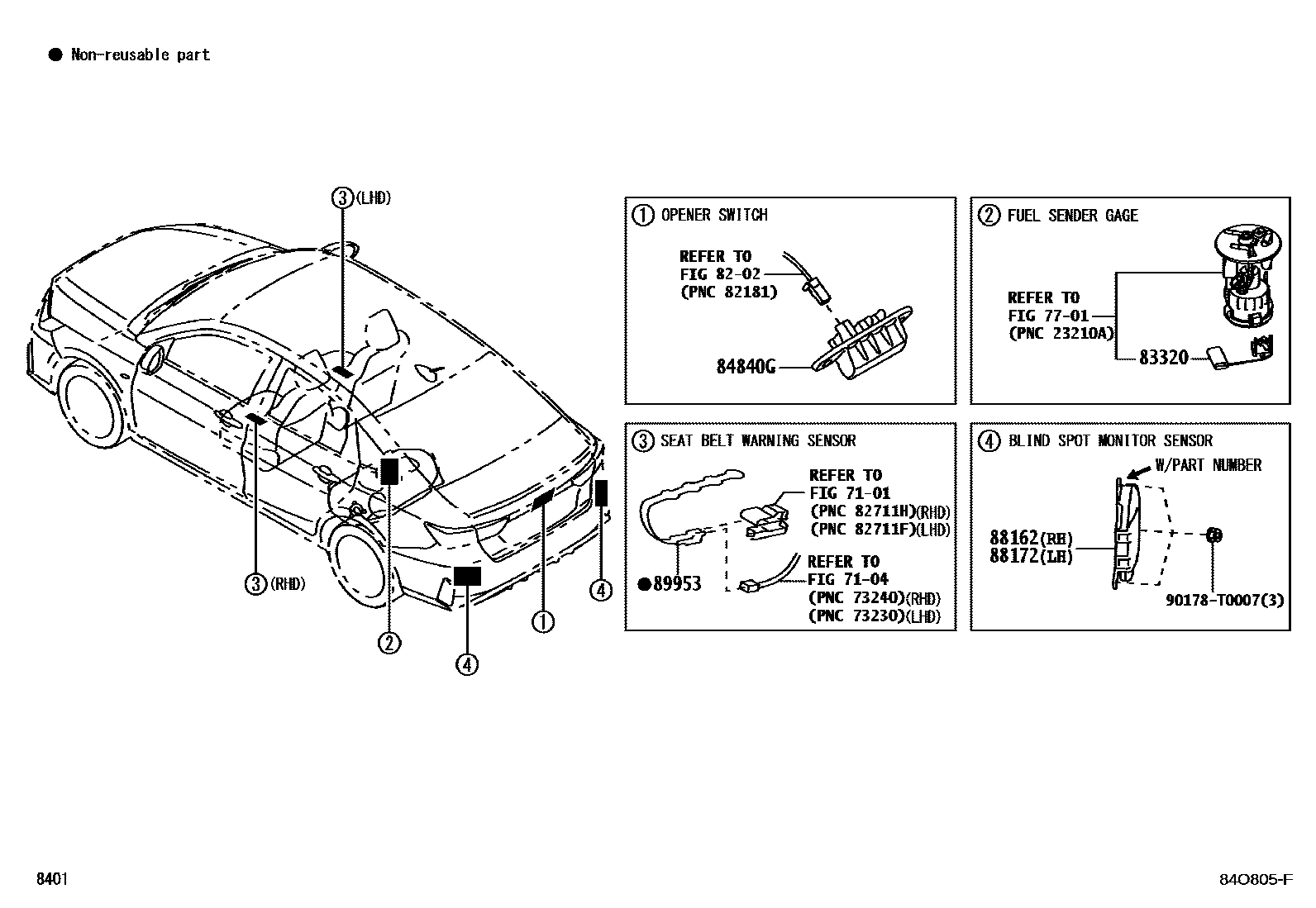

| 84840G | Back door opener switch assembly | 84840-0K050 |
| 84870A | Exterior rearview mirror switch assembly | 84870-B1080 · 84870-B1090 · 84870-BZ190 · 84870-BZ230 · 84870-BZ240 · 84870-BZ280 · 84870-BZ320 |
| 84930 | Door control switch assembly | 84930-BZ050 |
| 84941A | switch base | 84941-BZ190 · 84941-BZ220 · 84941-BZ300 · 84941-BZ301 · 84941-BZ302 · 84941-BZ320 · 84941-BZ321 · 84941-BZ322 |

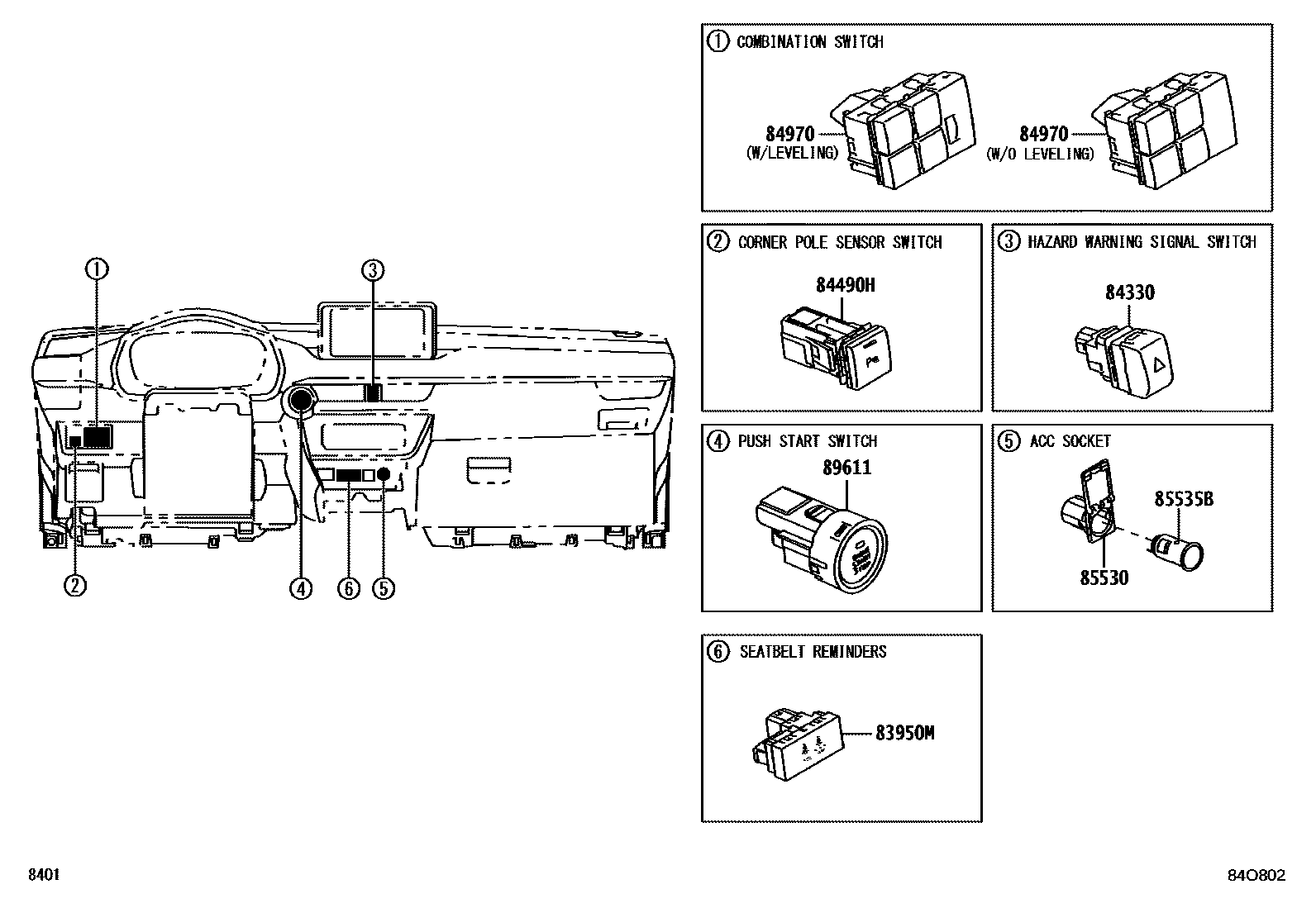

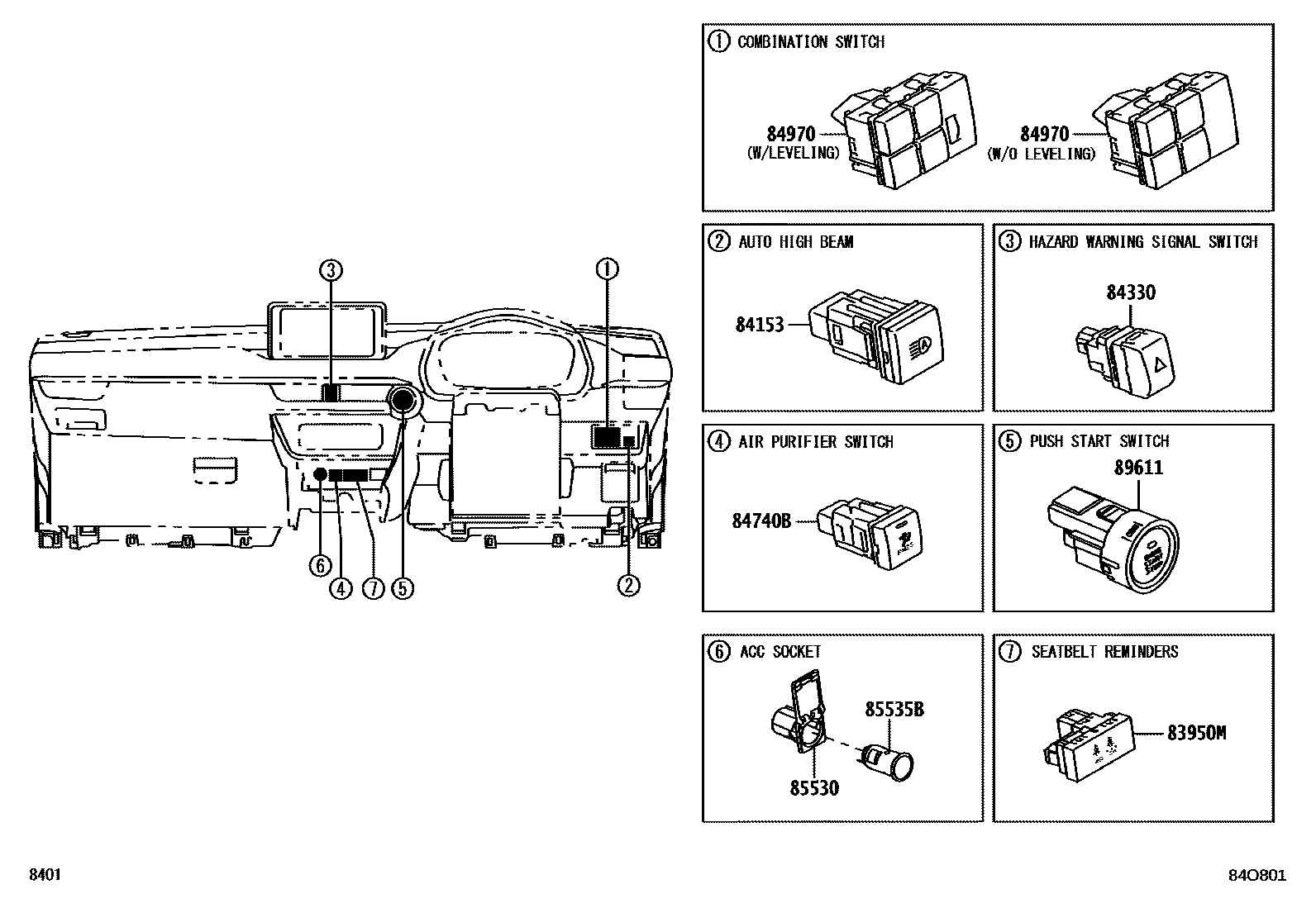

| 84970 | Combination switch assembly | 84970-BZ010 · 84970-BZ020 · 84970-BZ230 · 84970-BZ250 · 84970-BZ260 · 84970-BZ270 · 84970-BZ280 · 84970-BZ290 · 84970-BZ300 · 84970-BZ320 · 84970-BZ330 · 84970-BZ350 · 84970-BZ360 · 84970-BZ370 · 84970-BZ380 · 84970-BZ410 · 84970-BZ420 · 84970-BZ520 · 84970-BZ530 · 84970-BZ540 · 84970-BZ560 · 84970-BZ570 · 84970-BZ610 · 84970-BZ620 · 84970-BZ630 · 84970-BZ640 · 84970-BZ650 · 84970-BZ660 |
| 85530 | No. 1 power socket assembly | 85530-BZ080 |

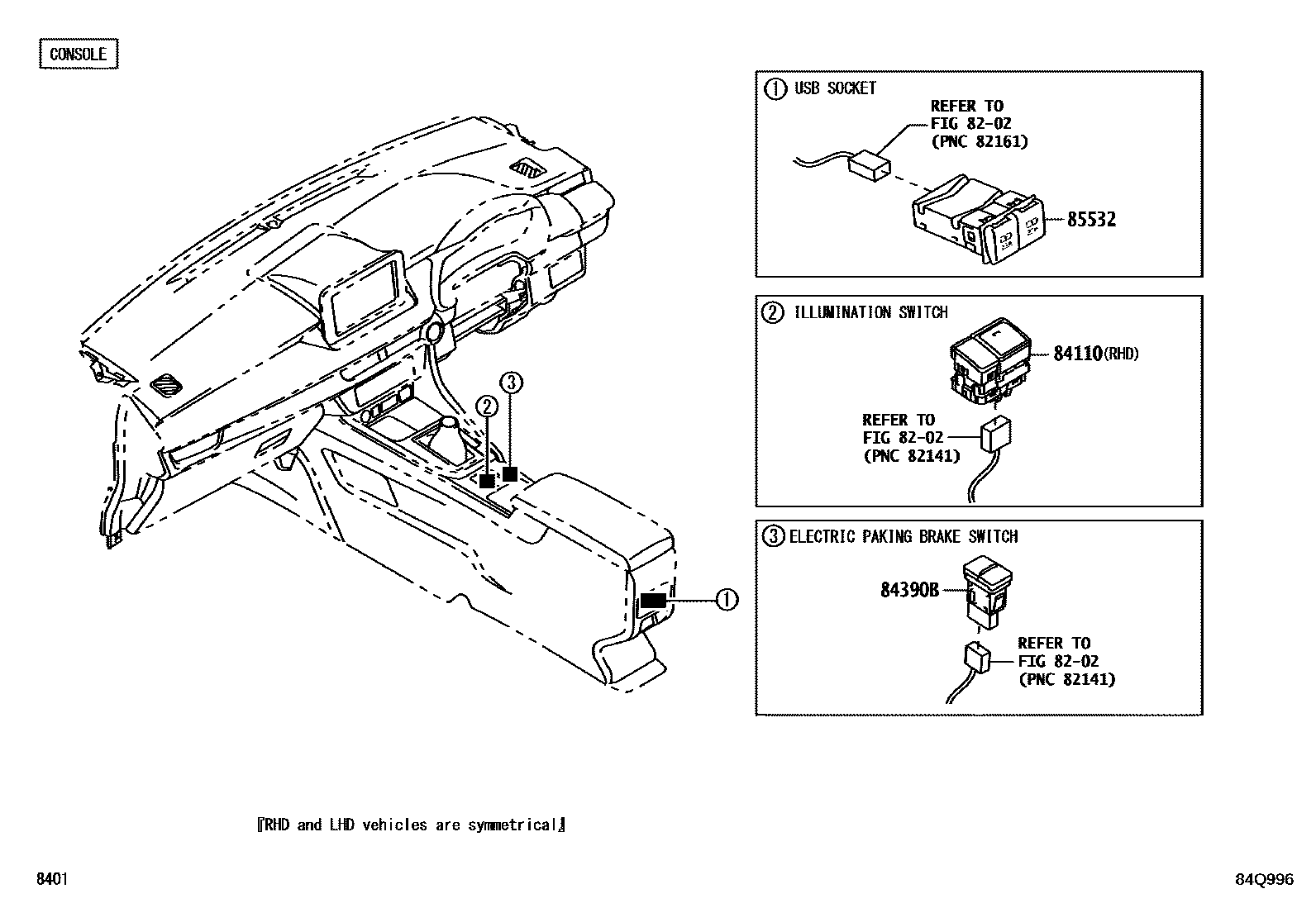

| 85532 | USB charging socket | 85532-BZ030 |
| 85535B | No. 1 power outlet cover | 85535-BZ100 |
| 85912K | VVT relay | 90987-T2001 |
| 85924C | IGCT relay | 90987-02031 |
| 85925 | Radiator fan relay | 90987-T2001 |
| 85925C | Radiator fan relay No. 2 | 90987-T2001 |
| 85930D | relay | 90987-T2001 |
| 86530A | Horn relay | 90987-T2001 |
| 88162 | Blind spot monitor right sensor | 88162-B1120 · 88162-B1191 · 88162-B1240 · 88162-B1241 |
| 88172 | Blind spot monitor left sensor | 88162-B1120 · 88162-B1191 · 88162-B1240 · 88162-B1241 |
| 89111 | Network gateway ECU | 89111-BZ031 · 89111-BZ060 · 89111-BZ110 · 89111-BZ200 |
| 89257 | Cooling fan ECU | 89257-K0020 |
| 89279A | ECU cover | 89279-BZ080 |
| 89420F | Vacuum sensor assembly | 89421-BZ070 |
| 89421B | vacuum sensor | 89421-B2030 |
| 89422A | water temperature sensor | 89422-33030 · 89422-B2030 |
| 89439 | Sensor holder | 89439-BZ200 · 89439-BZ250 · 89439-BZ260 |
| 89439D | Sensor No. 1 Bracket | 89439-BZ210 |

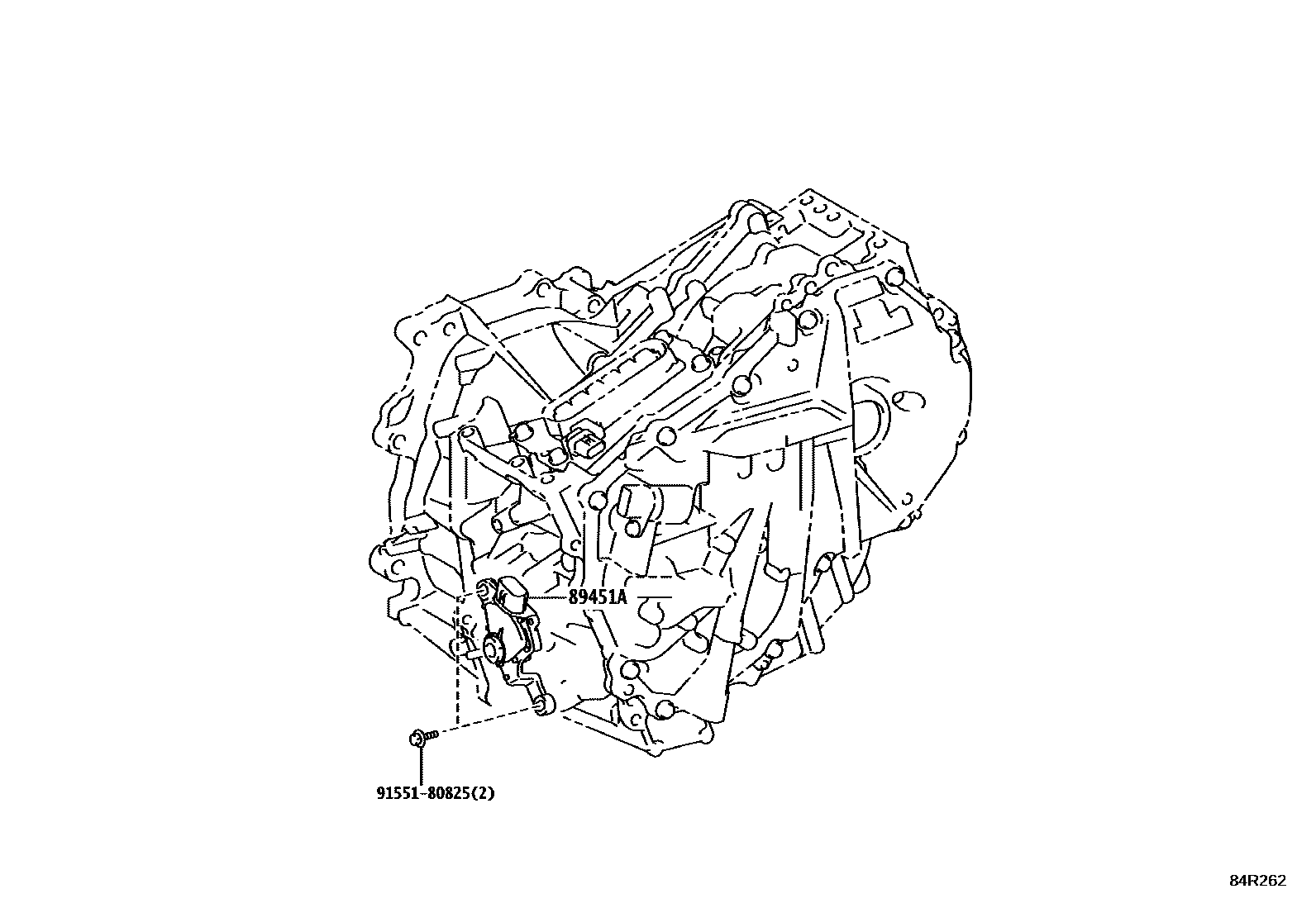

| 89451A | shift lever position sensor | 89451-10010 |
| 89465A | Oxygen sensor No. 2 | 89465-52A00 · 89465-BZ610 |

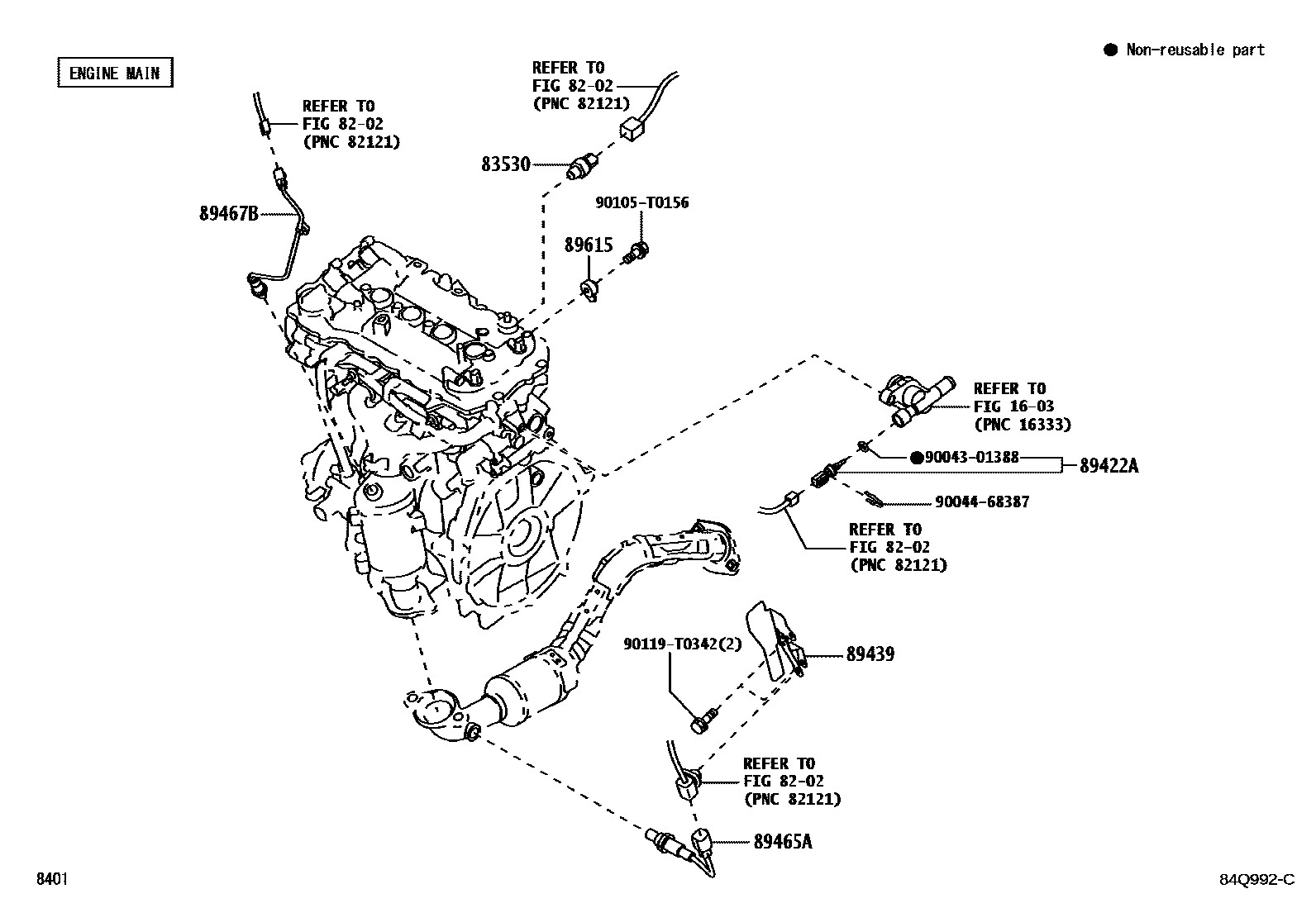

| 89467B | air fuel ratio sensor | 89467-52290 · 89467-BZ020 |
| 8946A | Exhaust sensor clip bracket | 8946A-52010 |
| 895D0 | Electric vacuum pump ECU assembly | 895D0-B1010 · 895D0-B1011 |
| 89611 | One-button start switch | 89611-BZ030 · 89611-BZ040 |
| 89615 | knock control sensor | 89615-20090 |
| 89650 | Power steering ECU assembly | 89650-BZ440 · 89650-BZ450 · 89650-BZ460 · 89650-BZ470 · 89650-BZ690 · 89650-BZ700 · 89650-BZ710 · 89650-BZ720 · 89650-BZ730 · 89650-BZ740 · 89650-BZ840 |
| 89953 | Seat Belt Warning Occupant Detection Sensor | 89953-BZ010 |
| G9010C | PCU radiator fan relay | 90987-T2001 |
| G9020E | Hybrid water pump relay | 90987-02031 |
