Toyota YARIS 线束和卡夹 — Figure 8202

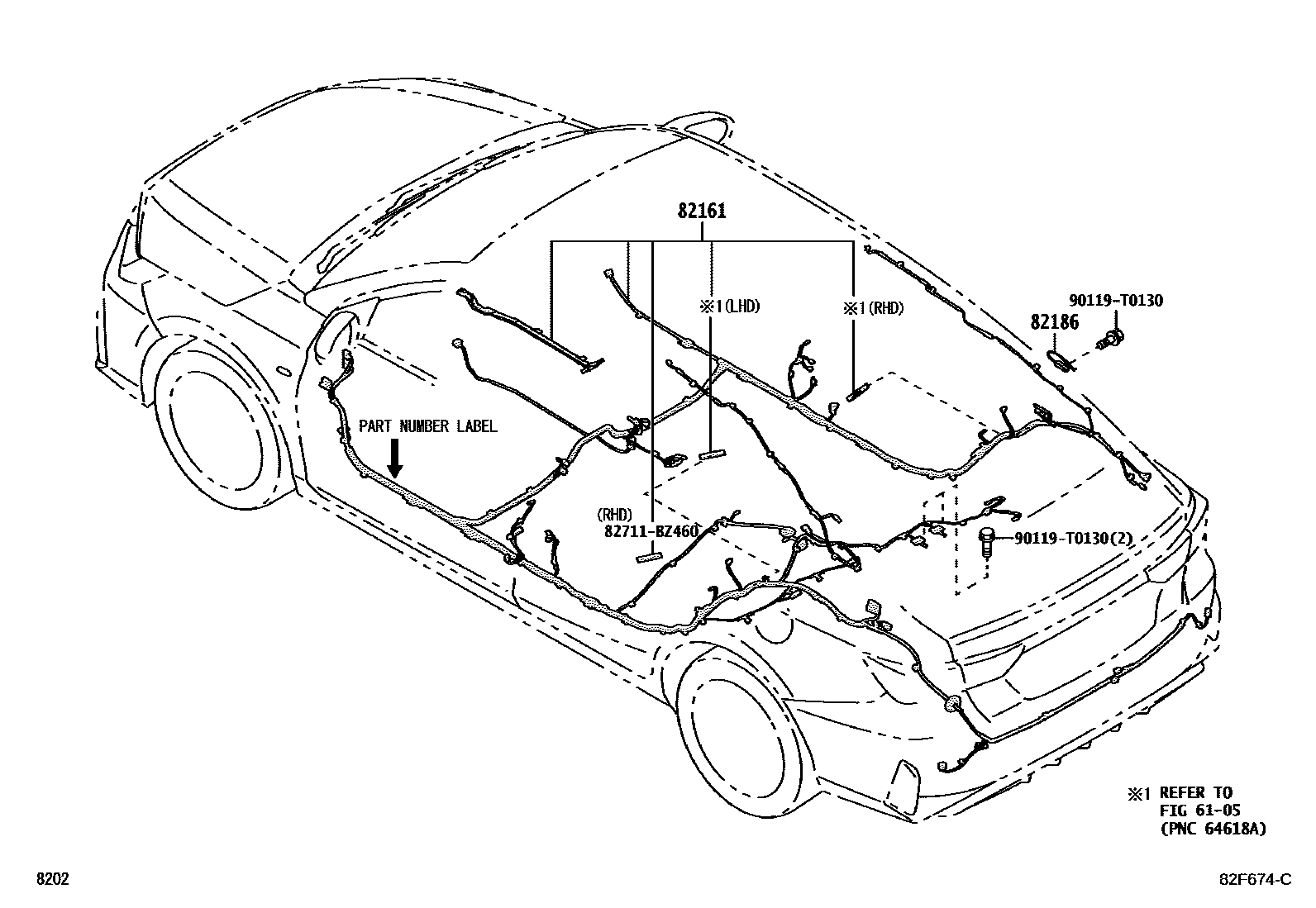

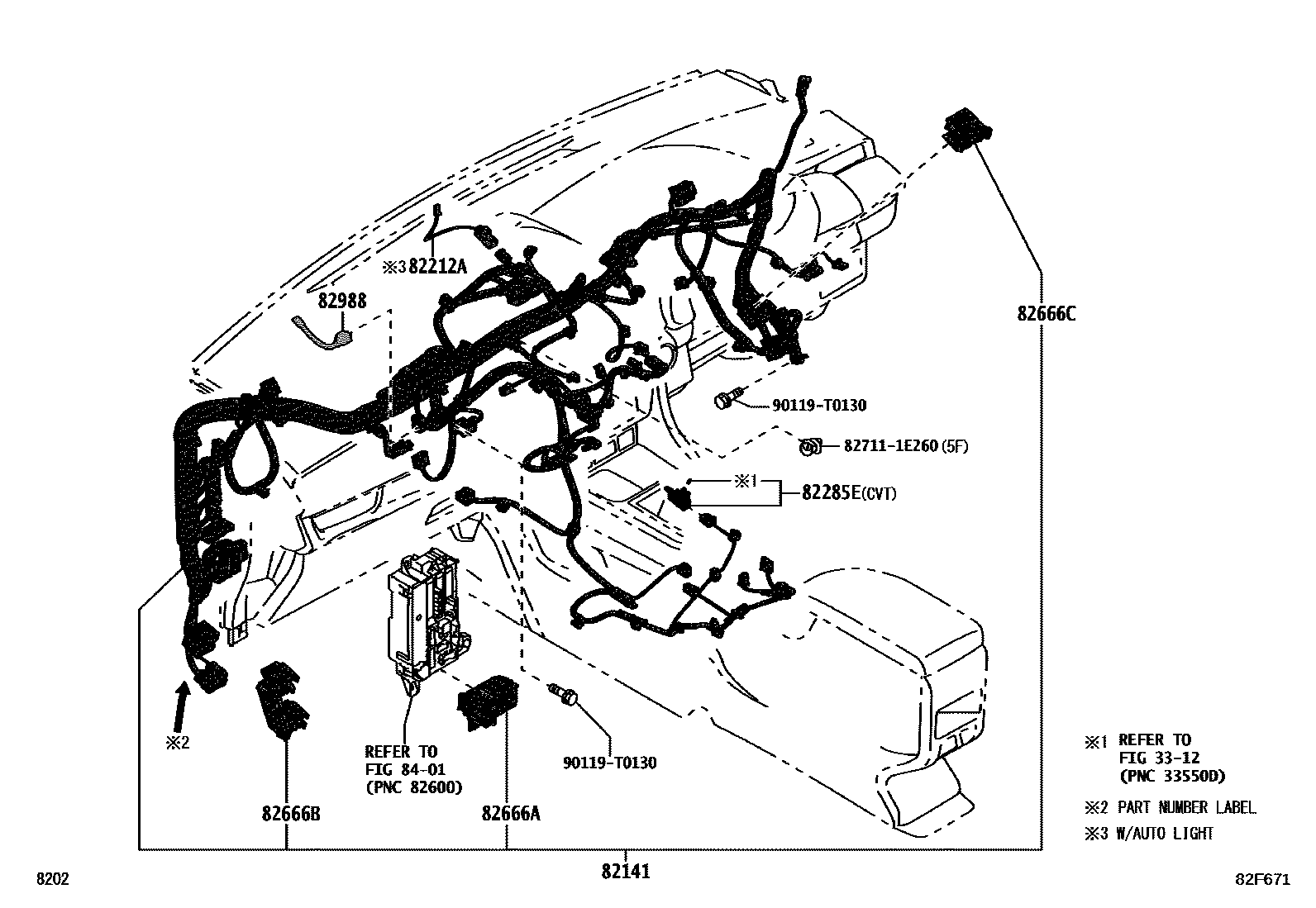

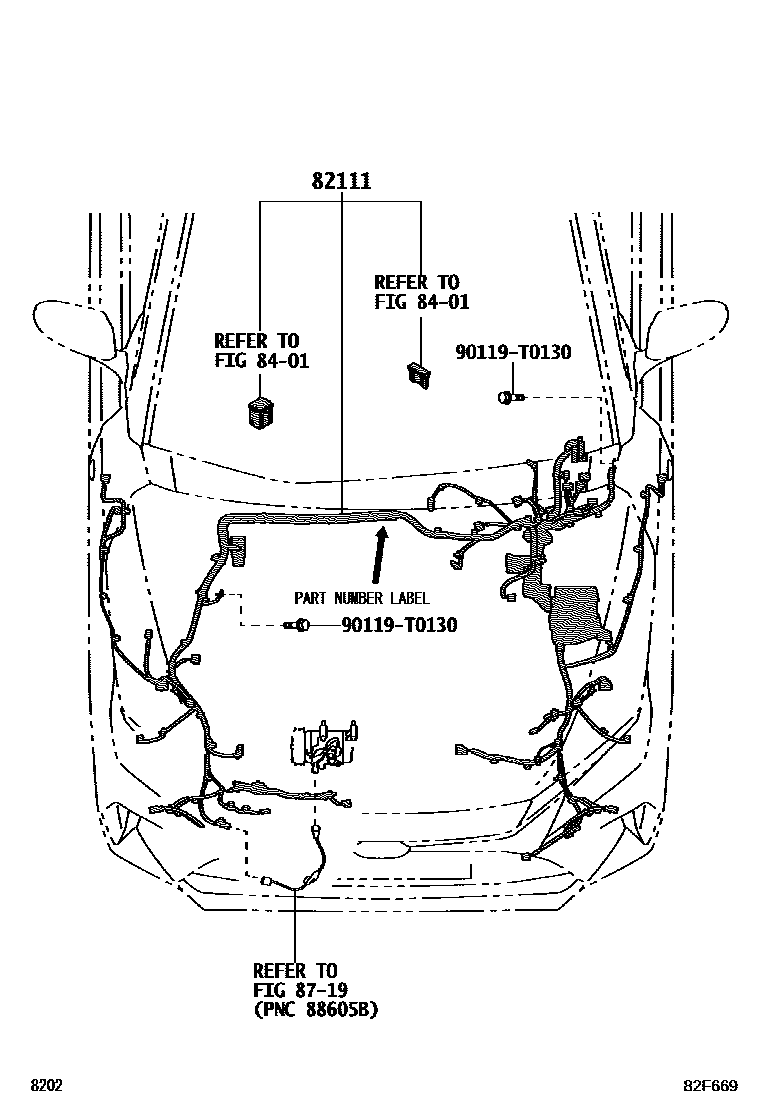

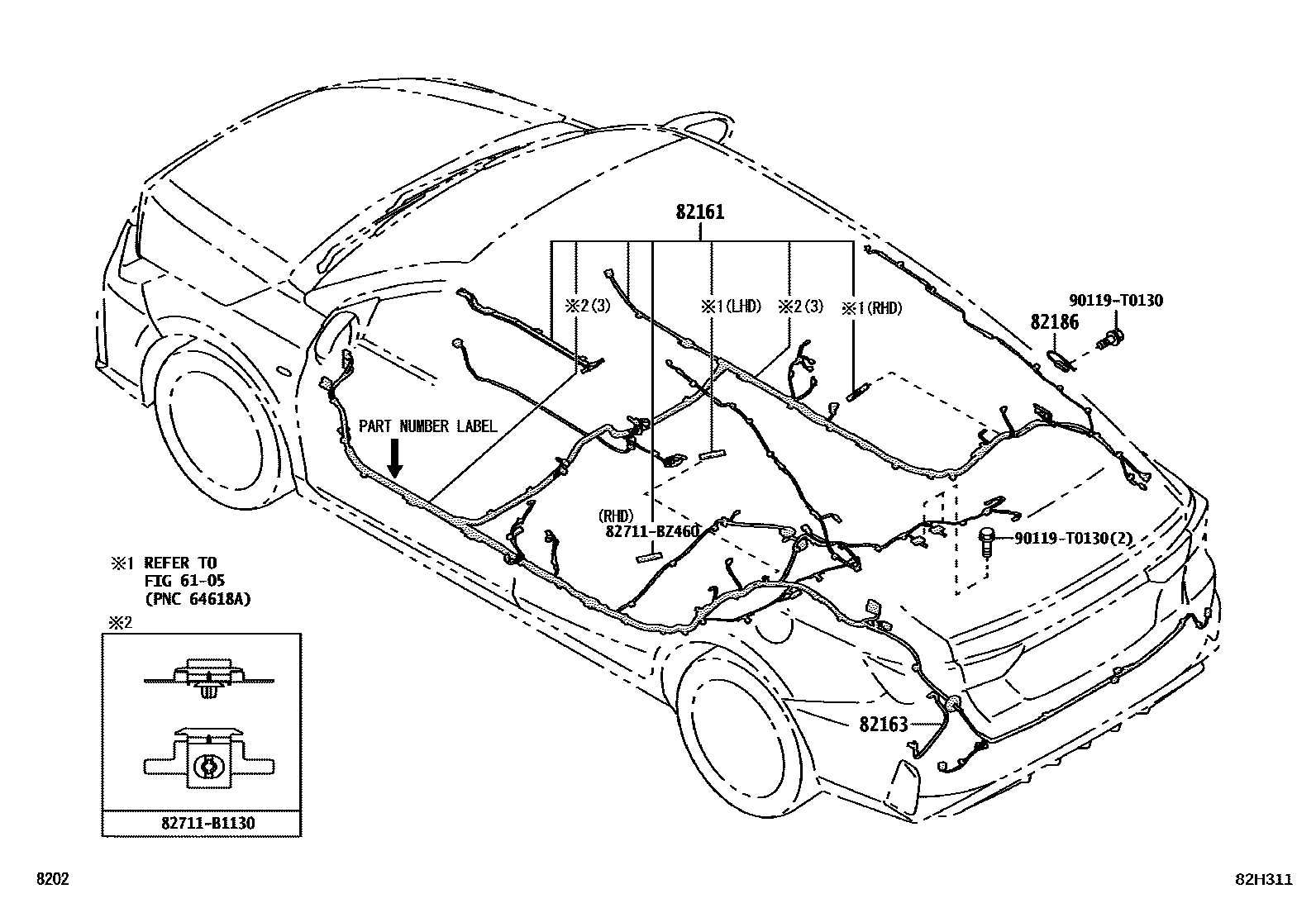

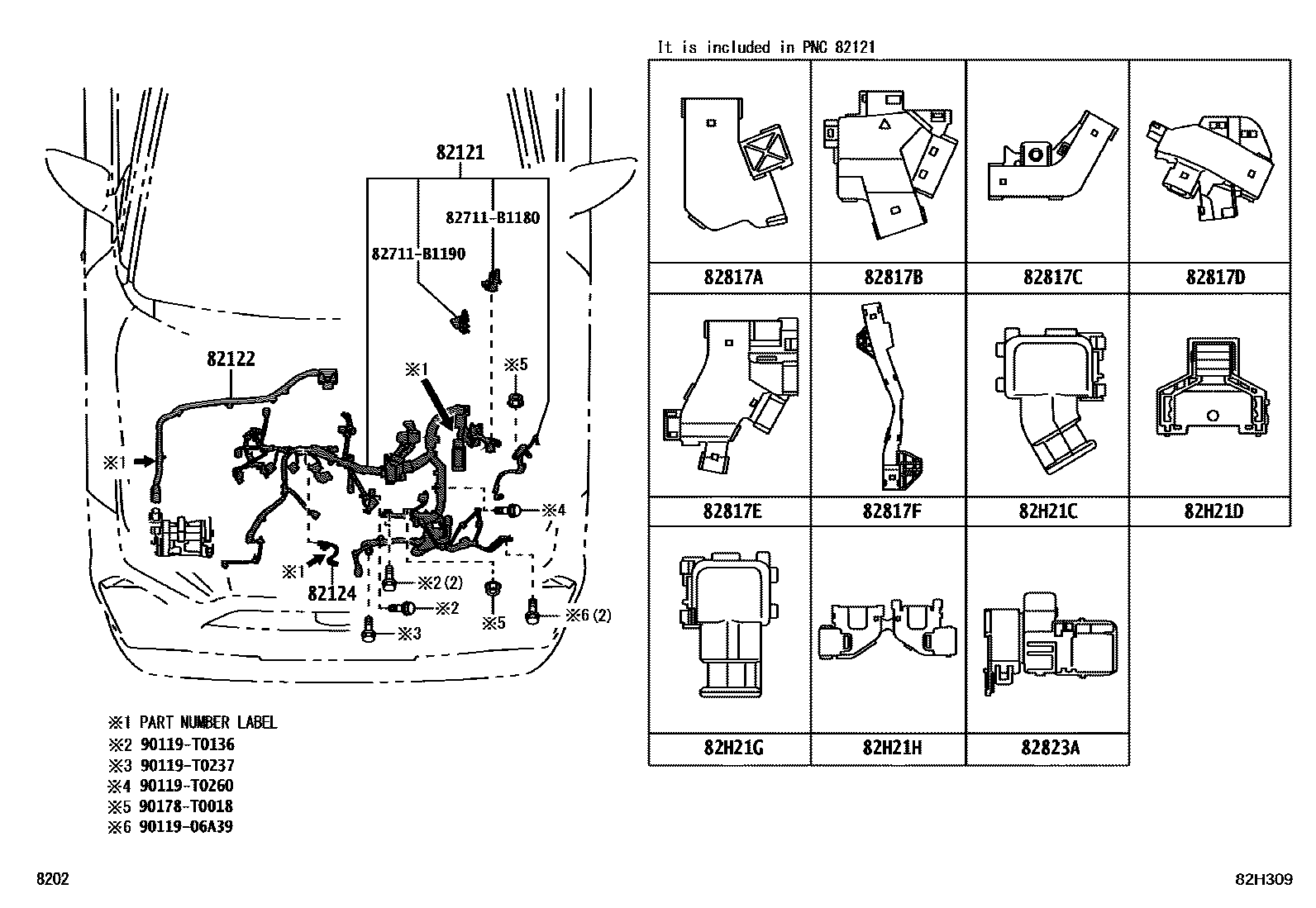

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

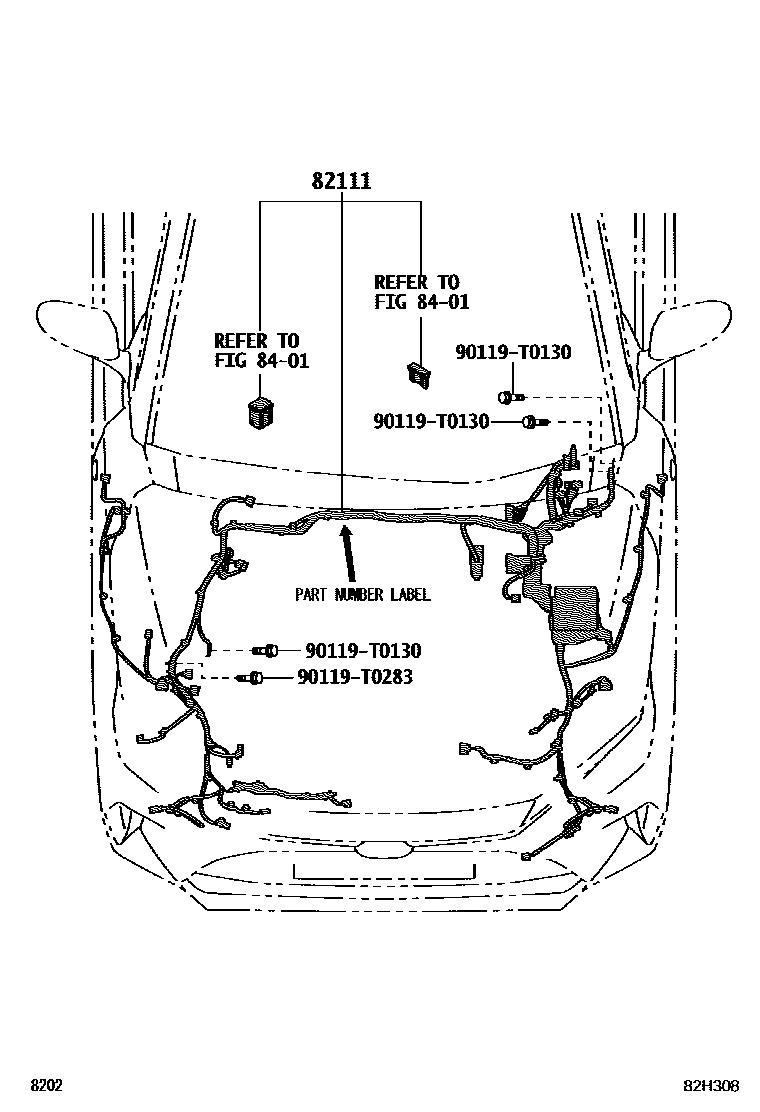

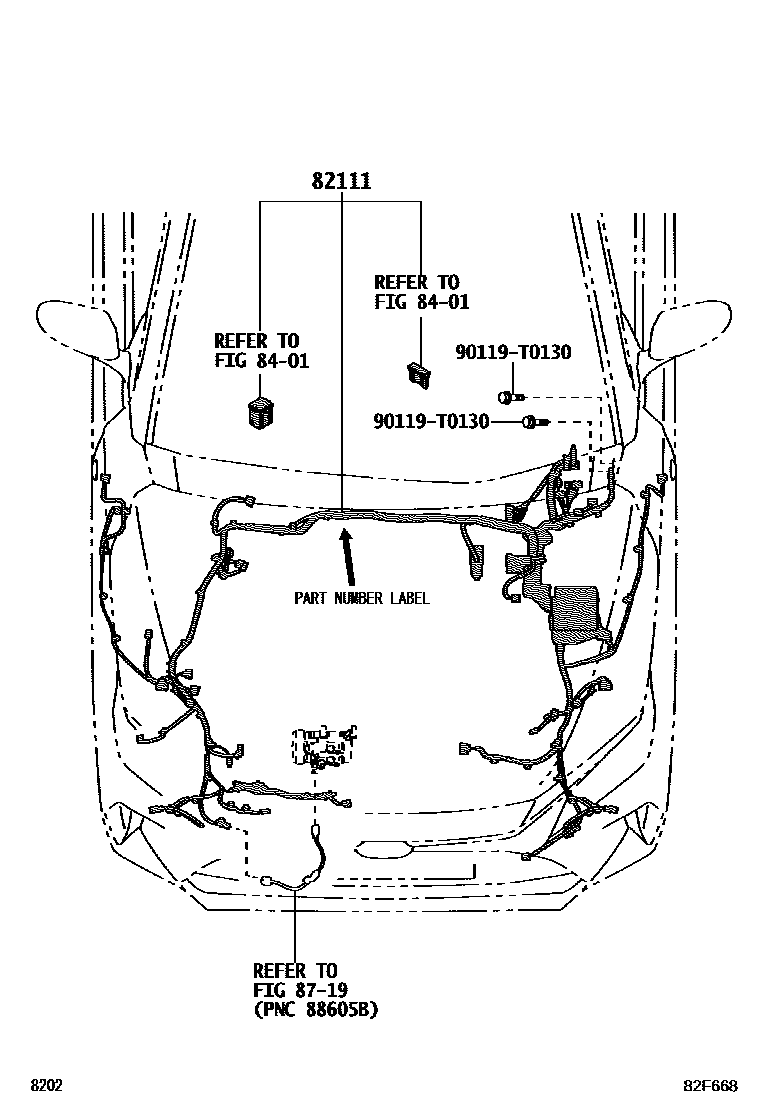

| 82111 | Engine room main wiring harness | 82111-BYD30 · 82111-BYD40 · 82111-BYD50 · 82111-BYD60 · 82111-BYD70 · 82111-BYD80 · 82111-BYD90 · 82111-BYE00 · 82111-BYE20 · 82111-BYE30 · 82111-BYE40 · 82111-BYE50 · 82111-BYE60 · 82111-BYE70 · 82111-BYE80 · 82111-BYF40 · 82111-BYF50 · 82111-BYK40 · 82111-BYK50 · 82111-BYM00 · 82111-BYM50 · 82111-BYM70 · 82111-BYM80 · 82111-BYM90 · 82111-BYN00 · 82111-BYN20 · 82111-BYN30 · 82111-BYN80 · 82111-BYN90 · 82111-BZX20 · 82111-BZX30 · 82111-BZX60 · 82111-BZX90 · 82111-BZY20 · 82111-BZY30 · 82111-BZY70 · 82111-BZY80 |

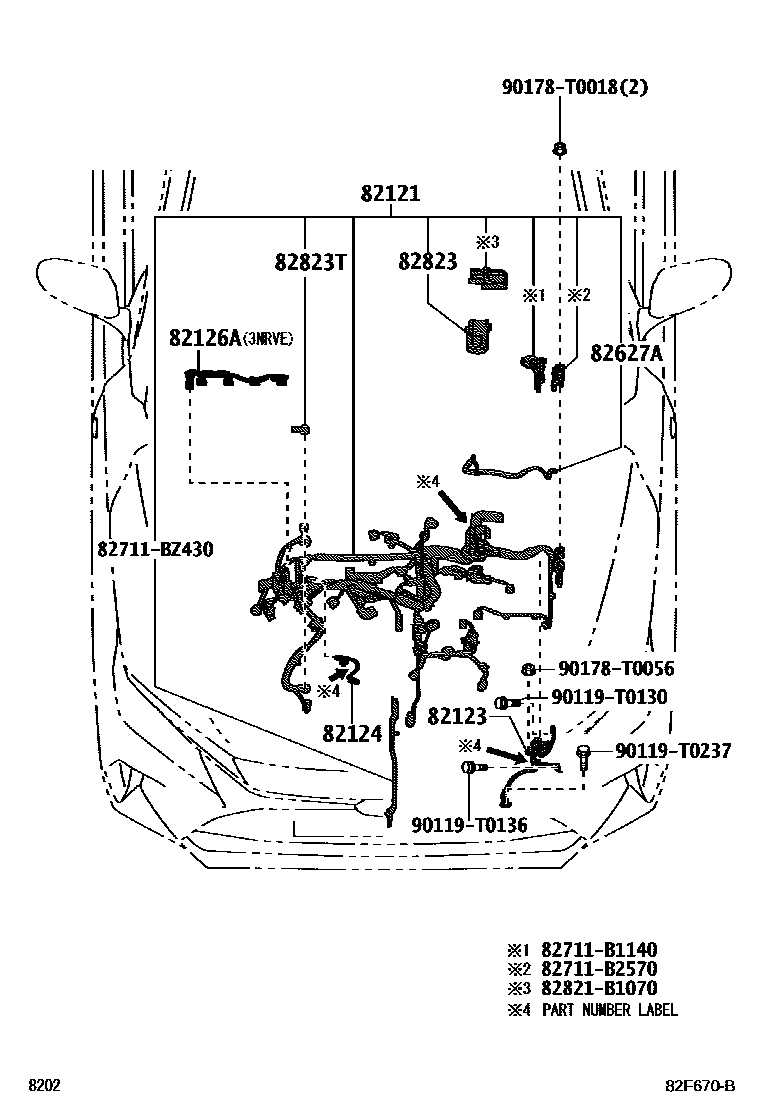

| 82121 | Engine wiring harness | 82121-BZQ00 · 82121-BZQ10 · 82121-BZQ20 · 82121-BZQ30 · 82121-BZQ40 · 82121-BZS61 |
| 82122 | Engine No. 2 wiring harness | 82122-BZ370 |
| 82123 | Engine No. 3 wiring harness | 82123-BZ320 · 82123-BZ330 · 82123-BZ350 |
| 82124 | Engine No. 4 wiring harness | 82124-BZ020 · 82124-BZ030 |
| 82126A | No. 6 engine wiring harness | 82126-BZ080 |

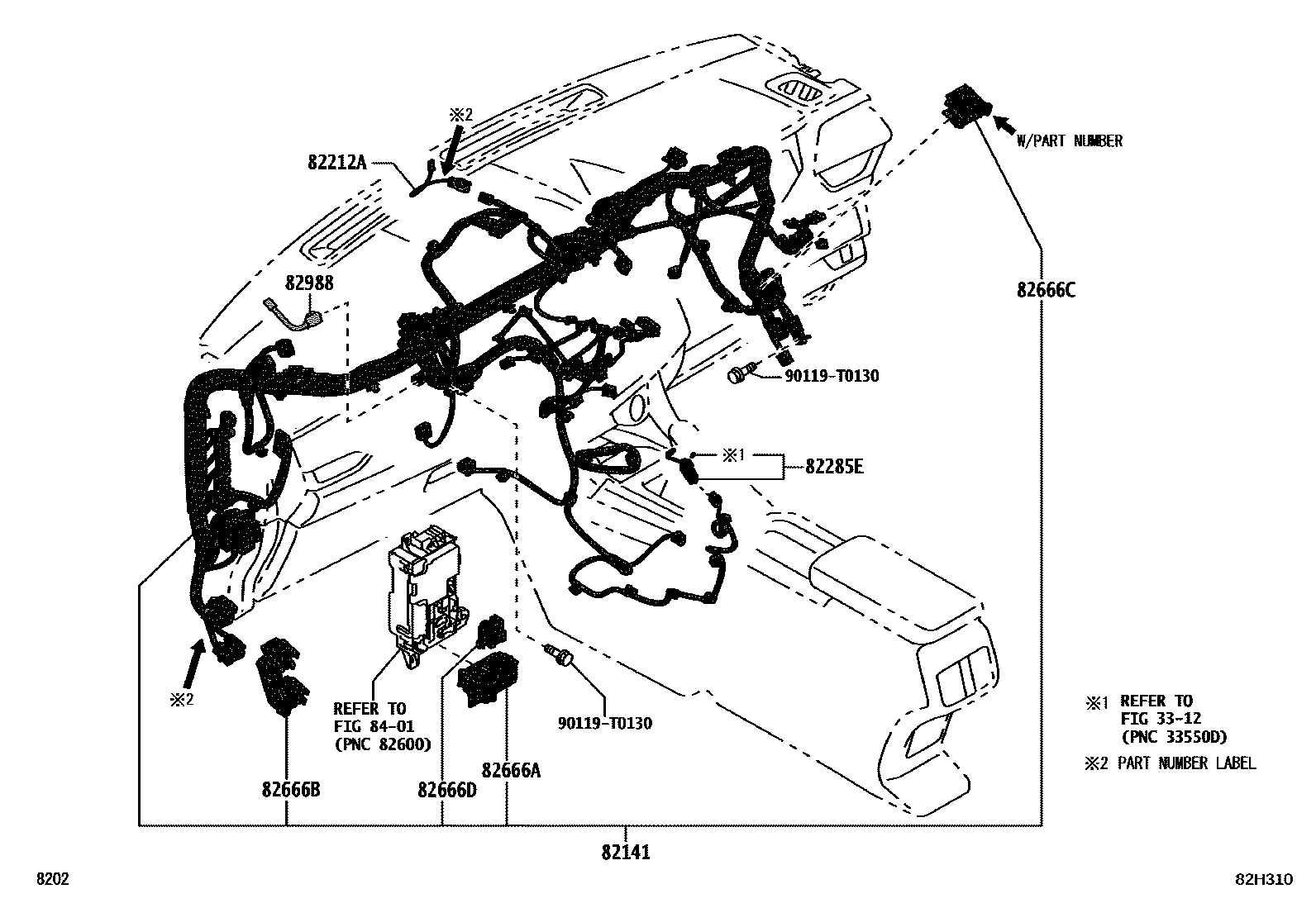

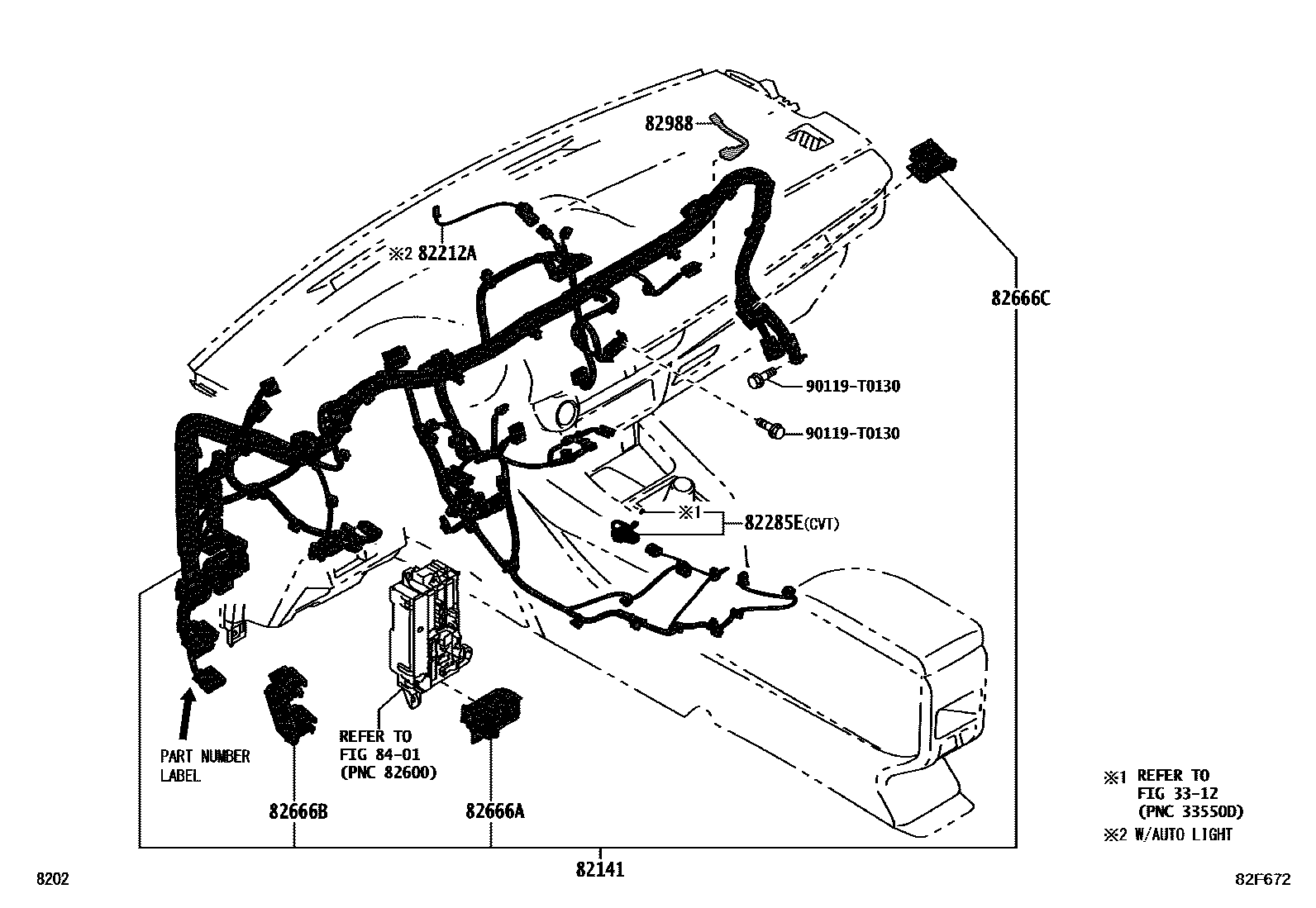

| 82141 | Dashboard wiring harness | 82141-BXP10 · 82141-BXP20 · 82141-BXU10 · 82141-BXU20 · 82141-BXU30 · 82141-BXU40 · 82141-BXU50 · 82141-BXU60 · 82141-BXU70 · 82141-BXU80 · 82141-BXU90 · 82141-BXV00 · 82141-BXV10 · 82141-BXV20 · 82141-BXV30 · 82141-BXV40 · 82141-BXV50 · 82141-BXV60 · 82141-BXZ00 · 82141-BXZ70 · 82145-BZ140 · 82145-BZ150 |

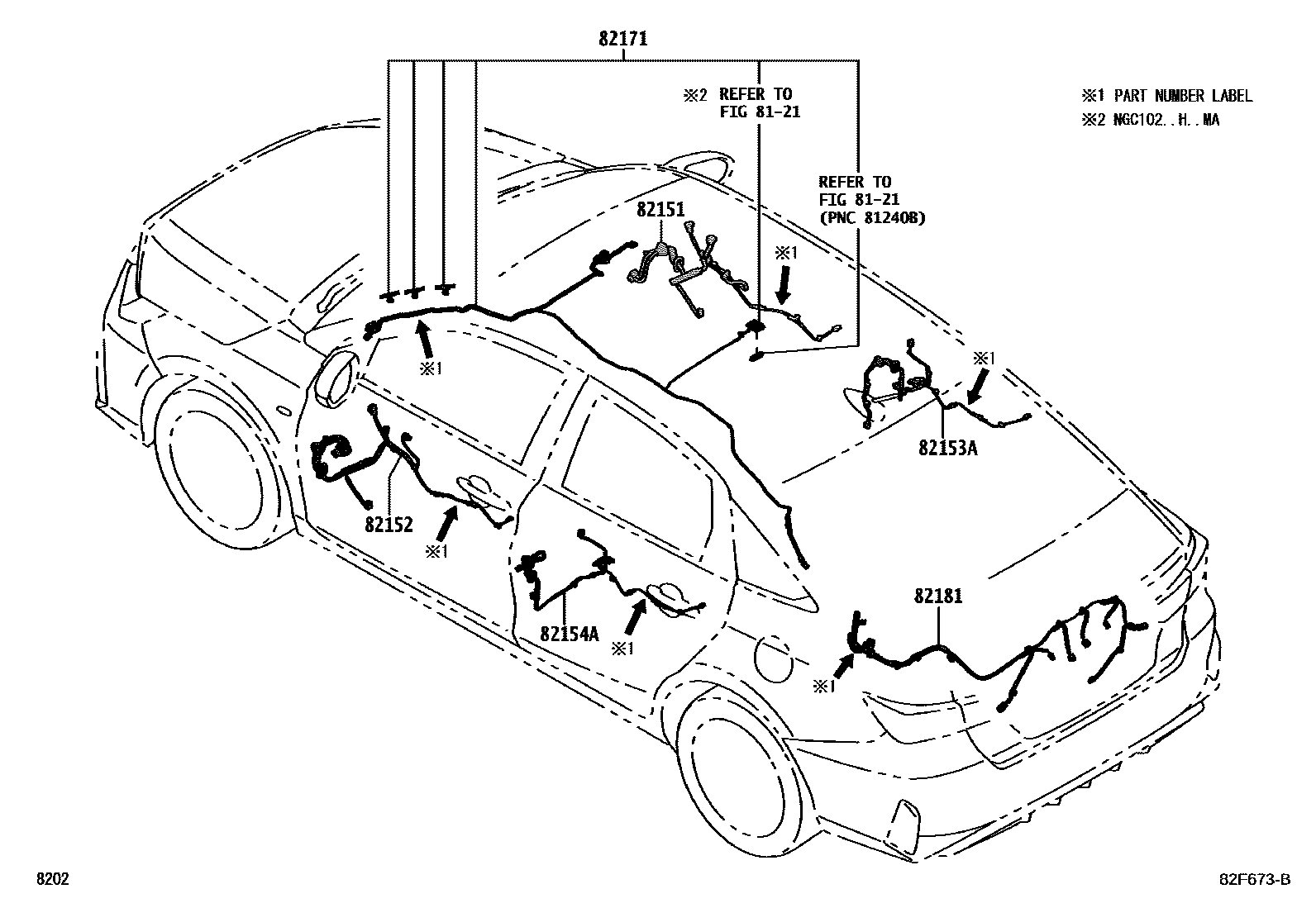

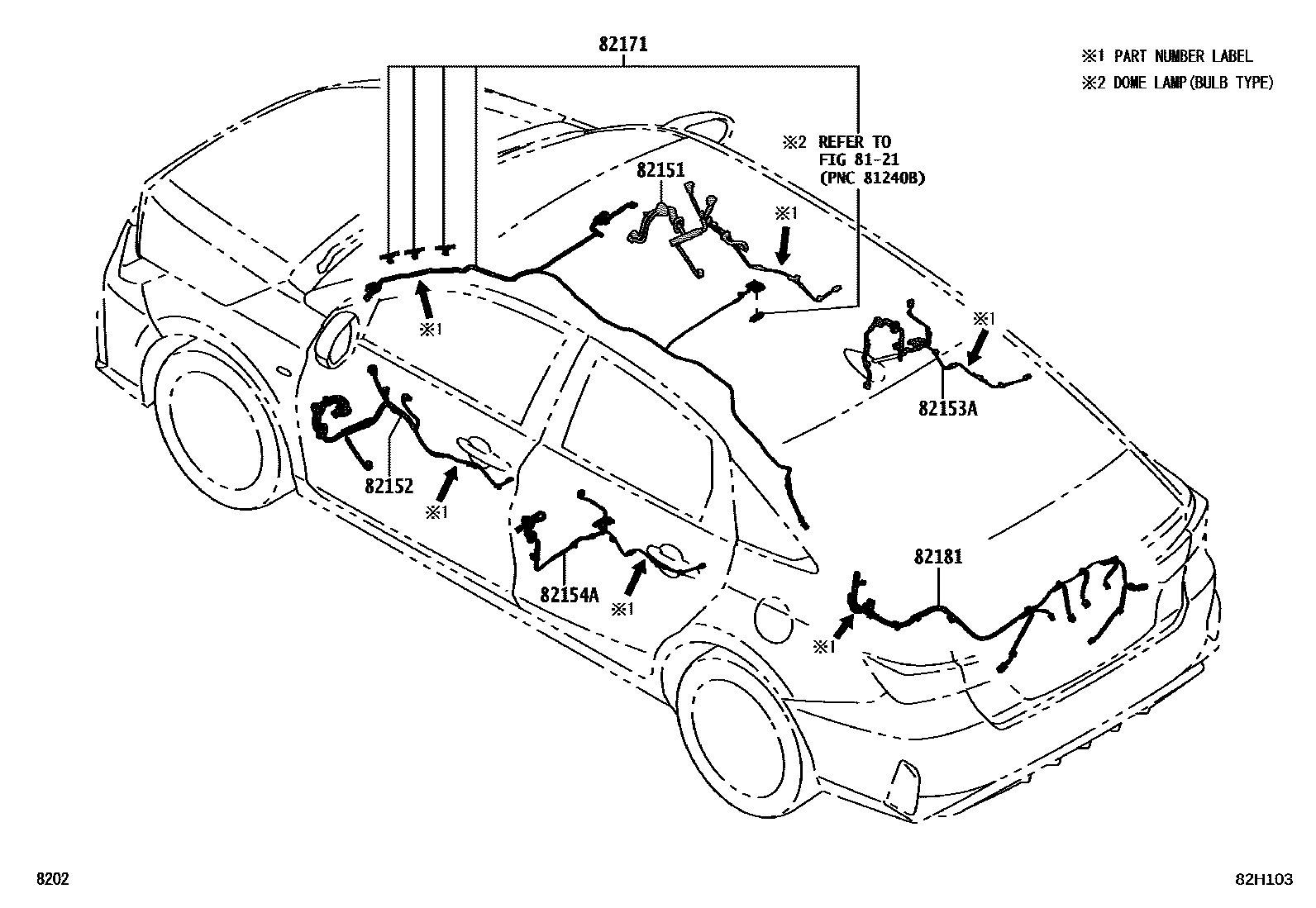

| 82151 | Right front door wiring harness | 82151-BZL50 · 82151-BZL80 · 82151-BZL90 · 82151-BZM00 · 82151-BZM10 · 82151-BZM20 · 82151-BZP60 |
| 82152 | Left front door wiring harness | 82152-BZK60 · 82152-BZK90 · 82152-BZL00 · 82152-BZL10 · 82152-BZL20 · 82152-BZL30 · 82152-BZN40 |
| 82153A | Right rear door wiring harness | 82153-BZ590 · 82153-BZ600 |
| 82154A | Left rear door wiring harness | 82153-BZ590 · 82153-BZ600 |
| 82161 | floor wiring harness | 82161-BY860 · 82161-BY870 · 82161-BYA80 · 82161-BYD30 · 82161-BYG00 · 82161-BYG10 · 82161-BYG20 · 82161-BYG30 · 82161-BYG40 · 82161-BYG50 · 82161-BYG70 · 82161-BYG80 · 82161-BYG90 · 82161-BYJ00 · 82161-BYJ10 · 82161-BYJ20 · 82161-BYJ30 · 82161-BYJ40 · 82161-BYJ50 · 82161-BYJ60 · 82161-BYK60 · 82161-BYK70 · 82161-BYK90 · 82161-BYL00 · 82161-BYL10 · 82161-BYL30 · 82161-BYL40 · 82161-BYL50 · 82161-BYS10 · 82161-BYS20 · 82161-BYT70 · 82161-BYT90 · 82161-BYU50 · 82161-BYU70 · 82161-BYU90 · 82161-BYV00 · 82161-BYV20 · 82161-BYV30 · 82161-BYV40 |
| 82163 | Floor wiring harness No. 3 | 82163-BZ030 |

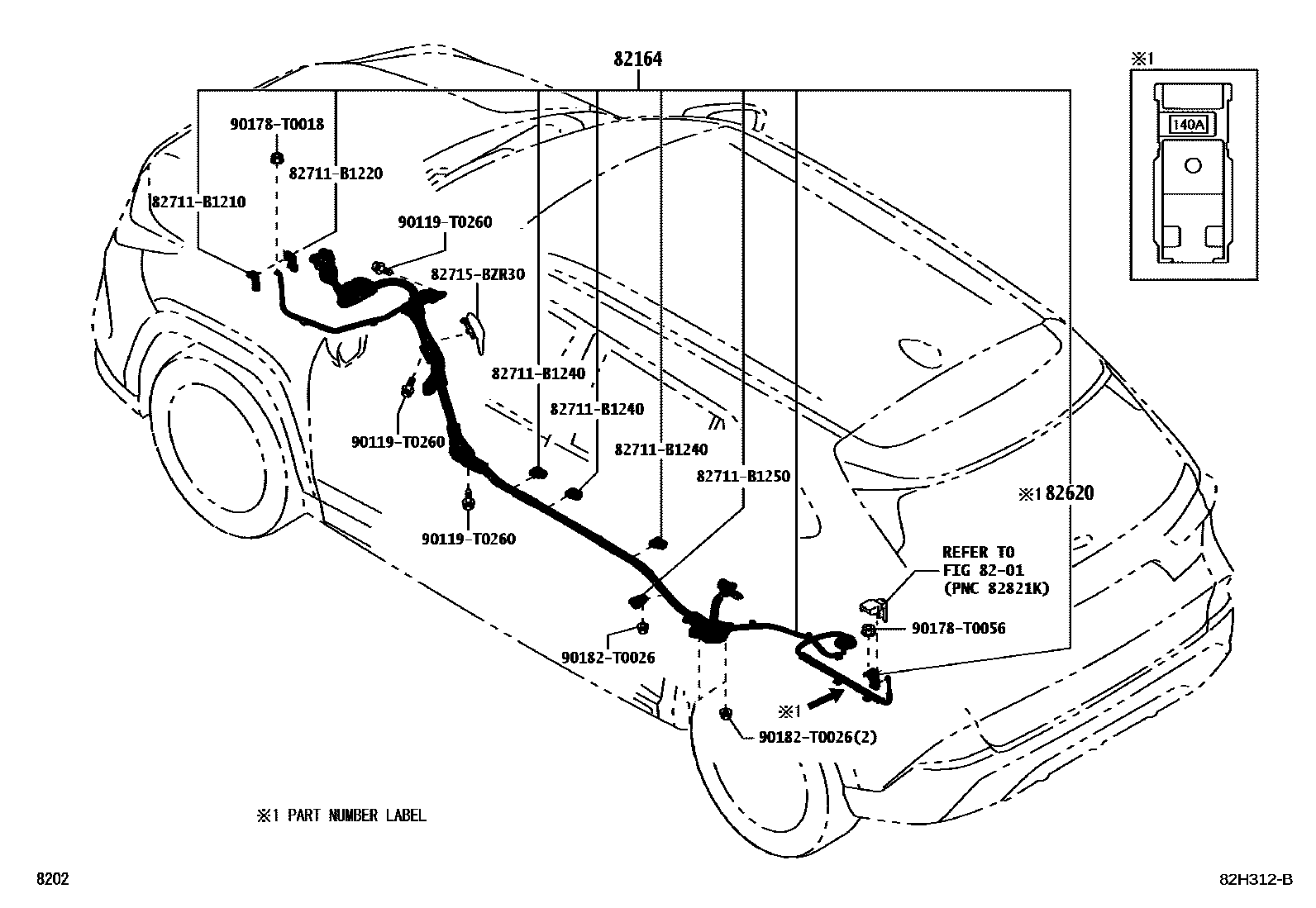

| 82164 | Frame wiring harness set | 82164-BZ040 |
| 82171 | Roof No. 1 wiring harness | 82171-BZE40 · 82171-BZE50 · 82171-BZE60 · 82171-BZE70 · 82171-BZE80 · 82171-BZE90 · 82171-BZF00 · 82171-BZF10 · 82171-BZF30 · 82171-BZK30 · 82171-BZK40 · 82171-BZL10 · 82171-BZL20 · 82171-BZL30 · 82171-BZL40 · 82171-BZL50 · 82171-BZM00 · 82171-BZM10 · 82171-BZN60 · 82171-BZN70 · 82171-BZN80 · 82171-BZR10 |
| 82181 | Luggage No. 1 wiring harness | 82181-BZ020 · 82181-BZ030 · 82181-BZ040 · 82181-BZ050 · 82181-BZ060 |
| 82186 | Rear window wiring harness No. 1 | 82186-BZ270 |
| 82212A | Air conditioning wiring harness | 88605-BZ240 |
| 82285E | lighting harness | 82285-BZ060 · 82285-BZ110 |
| 82620 | Fuse box assembly | 82620-47070 |
| 82627A | fusible wire harness | 82627-BZ180 |
| 82666A | Connector holder No. 2 | 82666-B1060 · 82666-B2230 |
| 82666B | No. 3 connector holder | 82666-BZ040 |
| 82666C | No. 4 connector holder | 82666-B2250 |
| 82666D | No. 5 connector holder | 82666-BZ080 |
| 82817A | No. 2 wire harness protection device | 82817-BZ190 |
| 82817B | No. 3 wire harness protection device | 82817-BZ310 |
| 82817C | No. 4 wire harness protection device | 82817-BZ320 |
| 82817D | No. 5 wire harness protection device | 82817-BZ330 |
| 82817E | No. 6 wire harness protection device | 82817-BZ340 |
| 82817F | No. 7 wire harness protection device | 82817-BZ350 |
| 82823 | No. 1 terminal cover | 82823-BZ070 |
| 82823A | Terminal cover No. 2 | 82823-K0010 |
| 82823T | Generator terminal cover | 82823-22060 |
| 82988 | Air bag repair line | 89171-BZ040 · 89171-BZ050 |
| 82H21C | Connector cover | 82821-47680 |
| 82H21D | Connector cover | 82821-33490 |
| 82H21G | Connector cover | 82821-47690 |
| 82H21H | Connector cover | 82821-50500 |
