Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 2 images and 9 PNC and OE references.

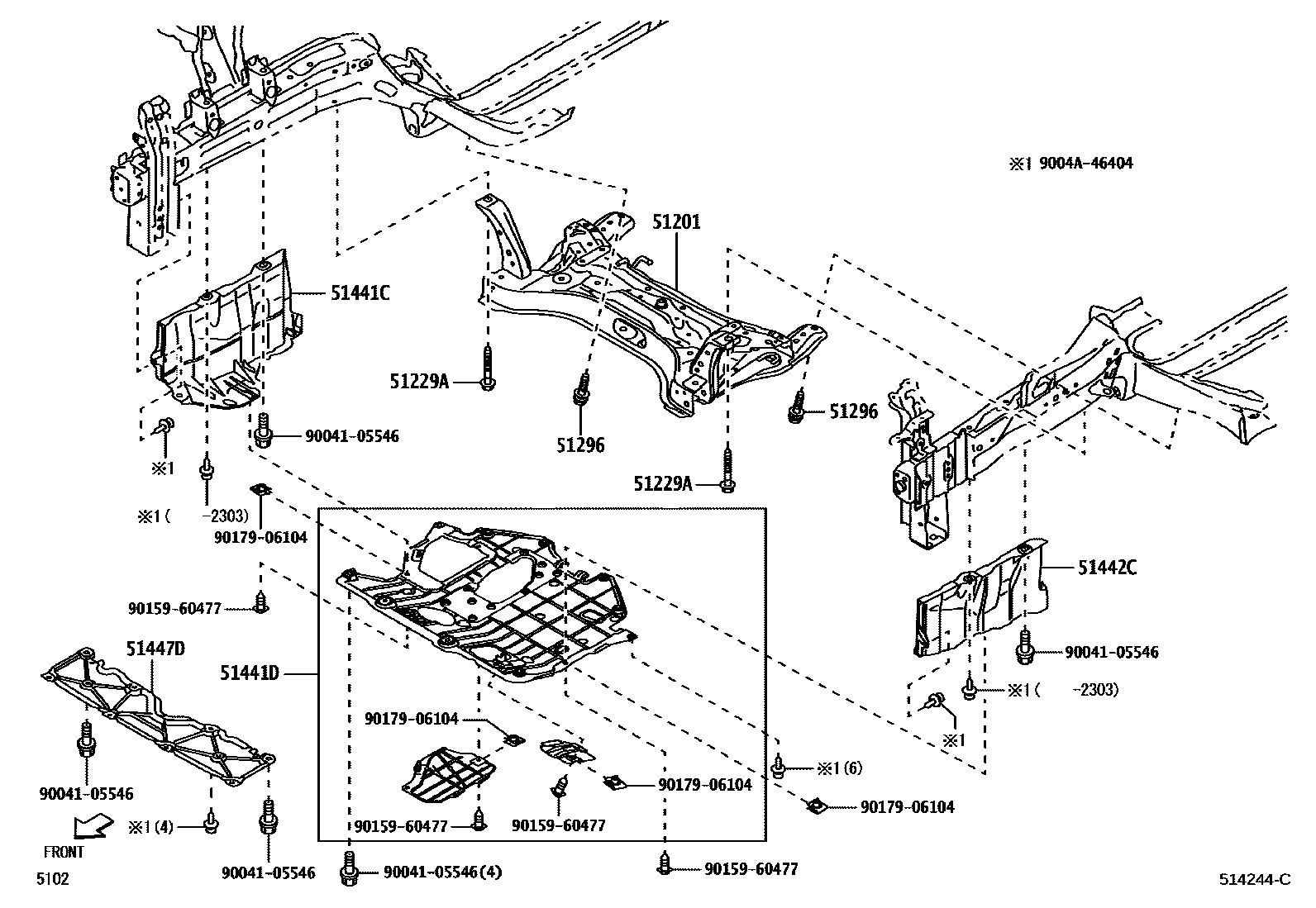

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 514244C
悬架横梁和发动机底罩 — 514244C (202208 – 999999)

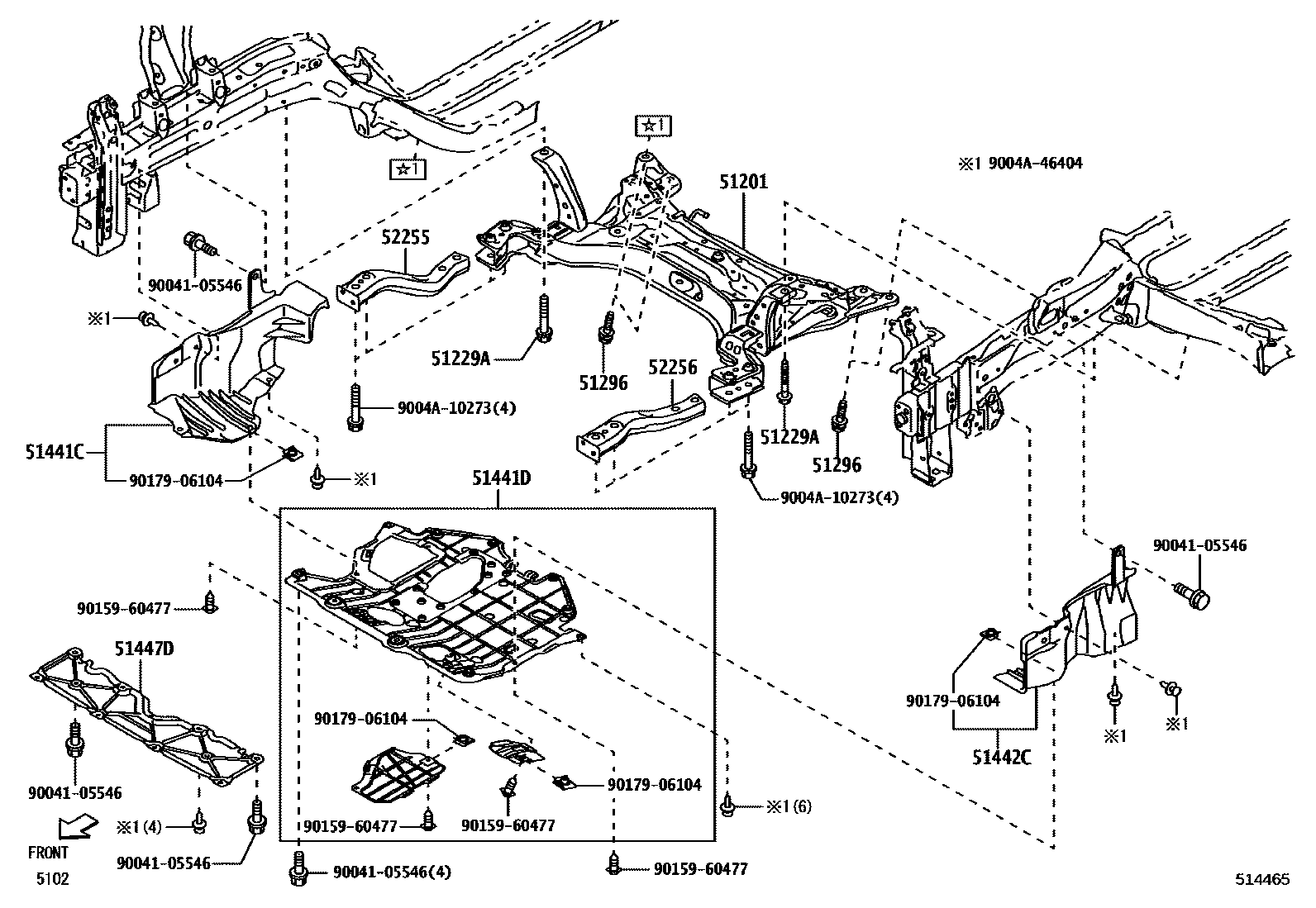

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 514465
悬架横梁和发动机底罩 — 514465 (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-BZ170 · 51201-BZ210
51229AFront suspension cross member mounting bolts90041-05594
51296Front suspension cross member mounting bolts91673-A1025
51441CEngine right bottom cover51441-BZ310 · 51441-BZ340 · 51441-BZ400
51441Dengine cover51405-BZ170 · 51405-BZ180
51442CEngine left bottom cover51442-BZ150 · 51442-BZ200 · 51442-BZ210
51447DNo. 4 engine center bottom cover51447-BZ020
52255Right front suspension cross member front bracket51205-BZ090
52256Left front suspension cross member front bracket51206-BZ020
