Toyota YARIS Front Spring & Shock Absorber — Figure 4803

Toyota YARIS EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 28 PNC and OE references.

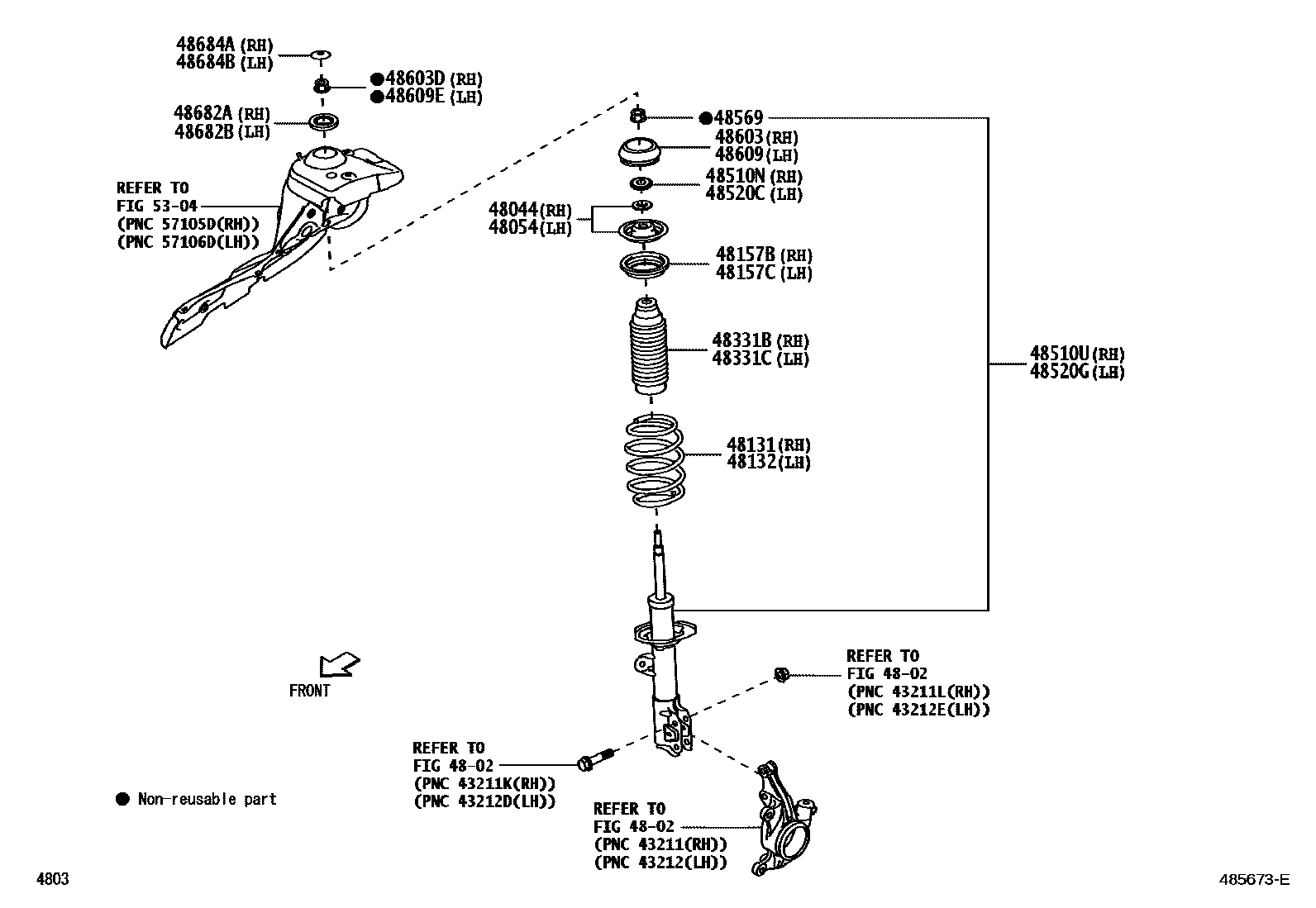

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 485673E
Front Spring & Shock Absorber — 485673E (202208 – 999999)
Toyota YARIS Front Spring & Shock Absorber EPC diagram — 485674A
Front Spring & Shock Absorber — 485674A (202208 – 999999)

PNC and OE references

PNCPart nameOE numbers
48044No. 1 front spring seat sub-assembly48044-BZ140 · 48044-BZ190
48054No. 2 front spring seat sub-assembly48044-BZ140 · 48044-BZ190
48131Right front coil spring48131-BZA40 · 48131-BZA50 · 48131-BZC30 · 48131-BZE20 · 48131-BZE30 · 48131-BZE40 · 48131-BZE50 · 48131-BZE70
48132Left front coil spring48131-BZA40 · 48131-BZA50 · 48131-BZC30 · 48131-BZE20 · 48131-BZE30 · 48131-BZE40 · 48131-BZE50 · 48131-BZE70
48157BFront coil spring upper right vibration isolation pad48157-BZ080
48157CFront coil spring upper left vibration isolation pad48157-BZ080
48331BRight front spring buffer block48331-BZ250 · 48331-BZ290
48331CLeft front spring buffer block48331-BZ250 · 48331-BZ290
48510NBushing (for right front shock absorber)90043-89155
48510URight front shock absorber assembly48510-B9000 · 48510-B9001 · 48510-B9830 · 48510-B9831 · 48510-B9840 · 48510-B9841 · 48510-B9850 · 48510-B9851 · 48510-B9860 · 48510-B9861 · 48510-B9871 · 48510-B9881 · 48510-B9891
48520CBushing (for left front shock absorber)90043-89155
48520GLeft front shock absorber assembly48520-B9520 · 48520-B9521 · 48520-B9530 · 48520-B9531 · 48520-B9540 · 48520-B9541 · 48520-B9550 · 48520-B9551 · 48520-B9561 · 48520-B9571 · 48520-B9581 · 48520-B9590 · 48520-B9591
48569Shock absorber piston nut90041-78085 · 90178-T0064
48603Right front suspension bearing sub-assembly48609-BZ190
48603DNut (for front mount to right front shock absorber)90041-78085 · 90178-T0064
48609Left front suspension bearing sub-assembly48609-BZ190
48609ENut (for front mount to left front shock absorber)90041-78085 · 90178-T0064
48682ANo. 2 right front suspension support48682-BZ030
48682BNo. 2 left front suspension support48682-BZ030
48684ARight front suspension support dust cover48684-BZ130
48684BLeft front suspension support dust cover48684-BZ130
48810Left front stabilizer bar link assembly48820-BZ120
48811front stabilizer bar48811-BZ350
48815DRight front stabilizer bar bushing48815-BZ360
48815ELeft front stabilizer bar bushing48815-BZ360
48820BRight front stabilizer bar link assembly48820-BZ120
48824ARight front stabilizer bar bracket No. 148824-BZ210
48829ALeft front stabilizer bar bracket No. 148824-BZ210
