Toyota YARIS 前桥控制臂和转向节 — Figure 4802

Toyota YARIS EPC diagram 4802, 前桥控制臂和转向节, with 2 images and 12 PNC and OE references.

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 485667C
前桥控制臂和转向节 — 485667C (202208 – 999999)

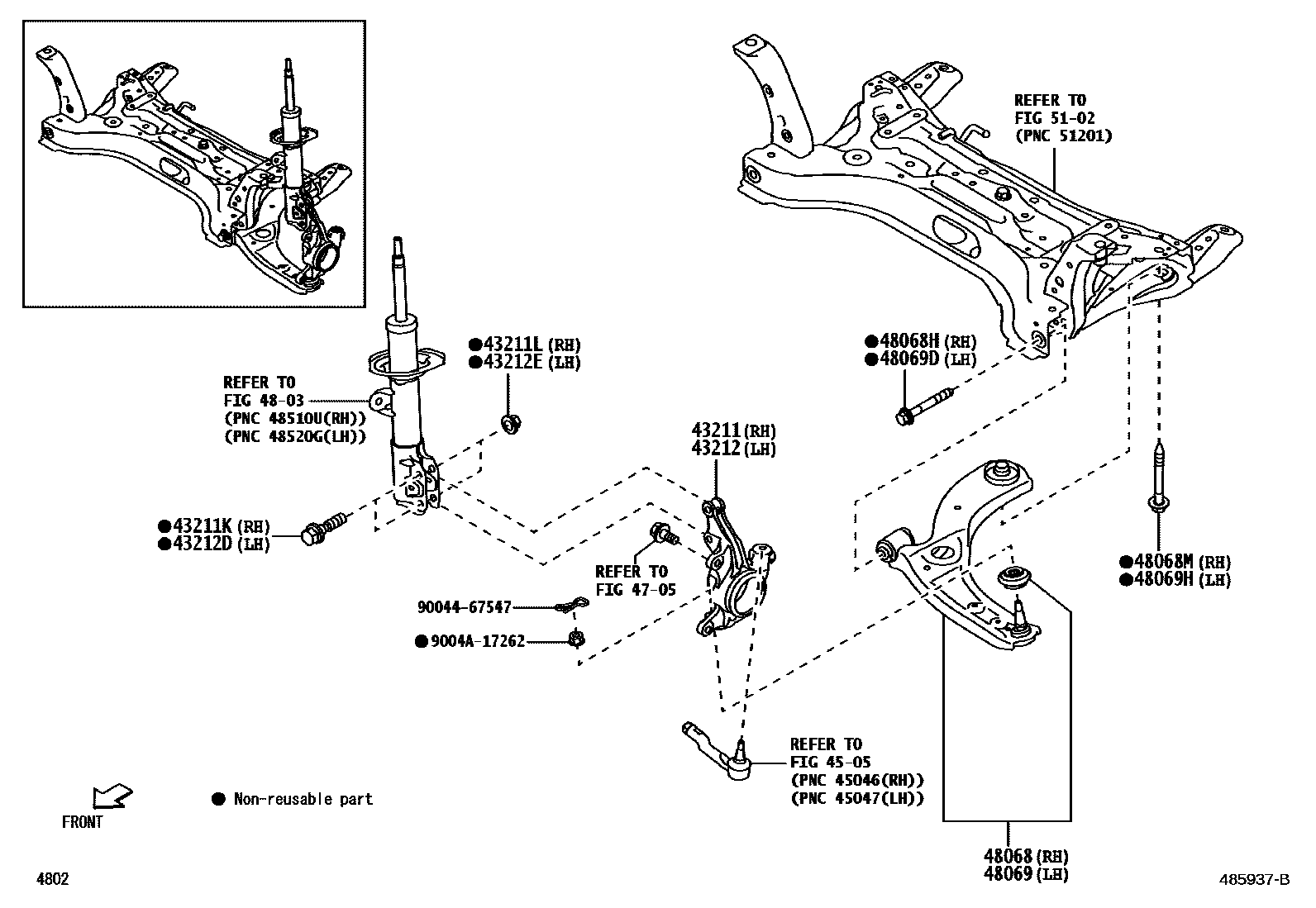

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 485937B
前桥控制臂和转向节 — 485937B (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-BZ440 · 43211-BZ550
43211KBolt (for right steering knuckle)9004A-10307 · 90105-T0186
43211LNut (for right steering knuckle)90041-70393
43212left steering knuckle43212-BZ440 · 43212-BZ550
43212DBolt (for left steering knuckle)9004A-10307 · 90105-T0186
43212ENut (for left steering knuckle)90041-70393
48068Right front suspension No. 1 lower arm sub-assembly48068-09350 · 48068-09360 · 48068-BZ441
48068HBolt (for right front suspension No. 1 lower arm)90041-05441
48068MBolt (for right front suspension No. 2 lower arm)9004A-10306
48069Left front suspension No. 1 lower arm sub-assembly48069-09350 · 48069-09360 · 48069-BZ441
48069DBolt (for left front suspension No. 1 lower arm)90041-05441
48069HBolt (for left front suspension No. 2 lower arm)9004A-10306
