Toyota YARIS 前转向齿轮和连杆 — Figure 4505

Toyota YARIS EPC diagram 4505, 前转向齿轮和连杆, with 3 images and 11 PNC and OE references.

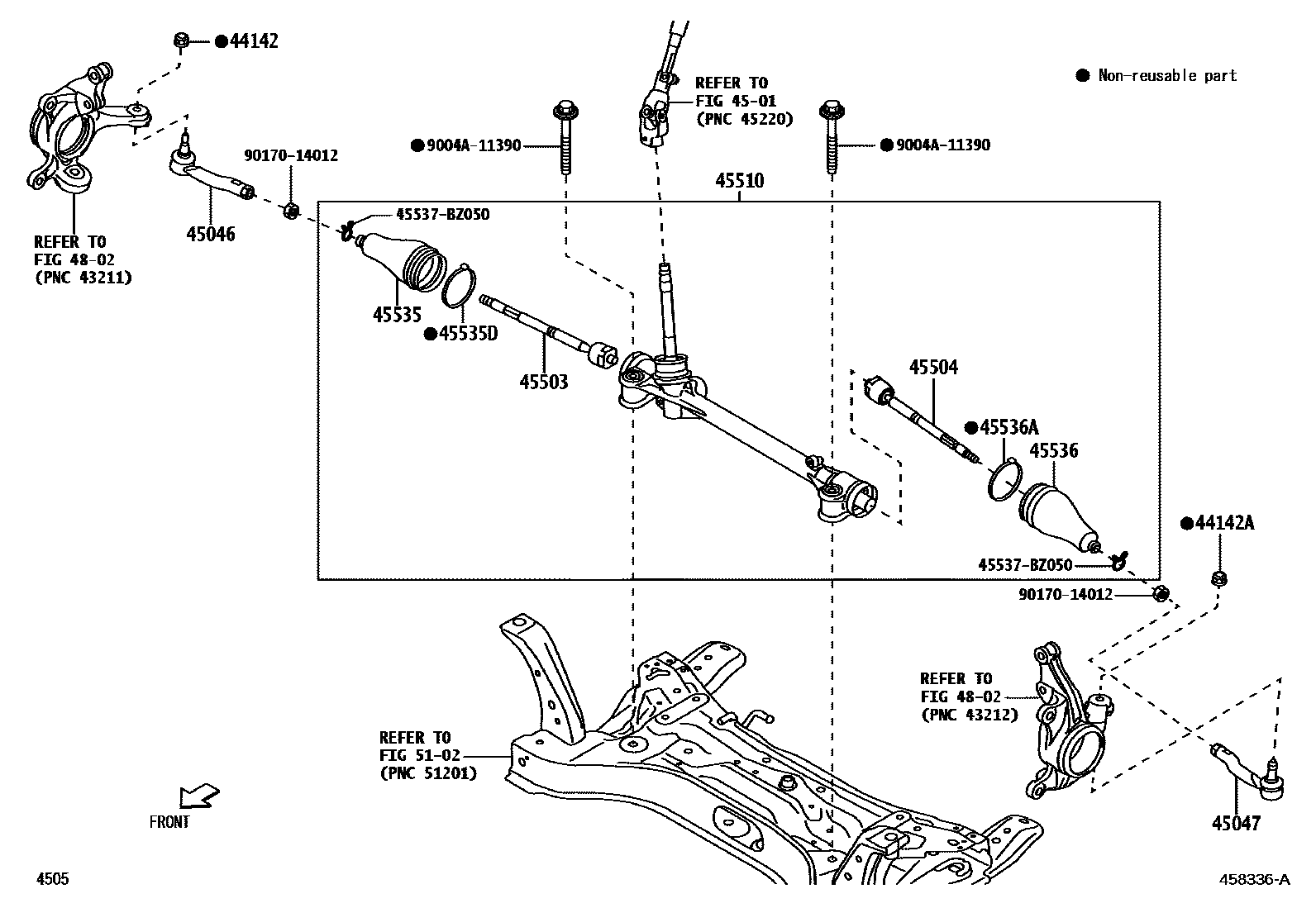

Toyota YARIS 前转向齿轮和连杆 EPC diagram — 458336A
前转向齿轮和连杆 — 458336A (202208 – 999999)
Toyota YARIS 前转向齿轮和连杆 EPC diagram — 458337A
前转向齿轮和连杆 — 458337A (202303 – 999999)

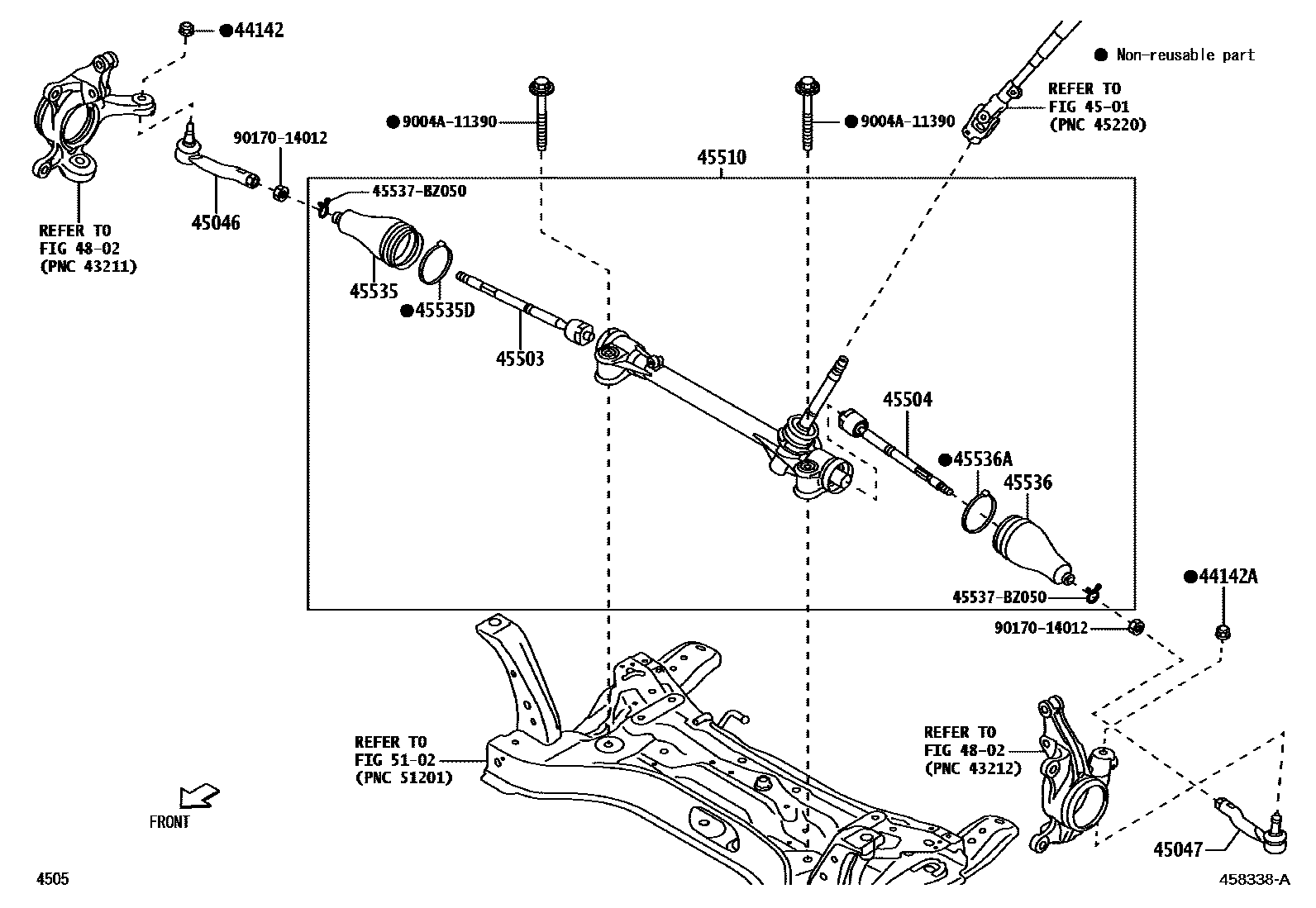

Toyota YARIS 前转向齿轮和连杆 EPC diagram — 458338A
前转向齿轮和连杆 — 458338A (202208 – 999999)

PNC and OE references

PNCPart nameOE numbers
44142lock nut90041-77011
44142ANo. 1 lock nut90041-77011
45046Right tie rod end sub-assembly45046-BZ260 · 45046-BZ270
45047Left tie rod end sub-assembly45047-BZ150 · 45047-BZ160
45503Steering rack end sub-assembly45503-BZ260
45504No. 2 steering rack end sub-assembly45503-BZ260
45510Steering gear assembly45510-BZ020 · 45510-BZ580 · 45510-BZ590 · 45510-BZ600
45535No. 1 steering rack dust cover45535-BZ200
45535DClamp (for No. 1 steering rack dust boot)45538-BZ080
45536No. 2 steering rack dust cover45535-BZ200
45536AClamp (for No. 2 steering rack dust boot)45538-BZ080
