Toyota YARIS vacuum tube — Figure 1708

Toyota YARIS EPC diagram 1708, vacuum tube, with 4 images and 9 PNC and OE references.

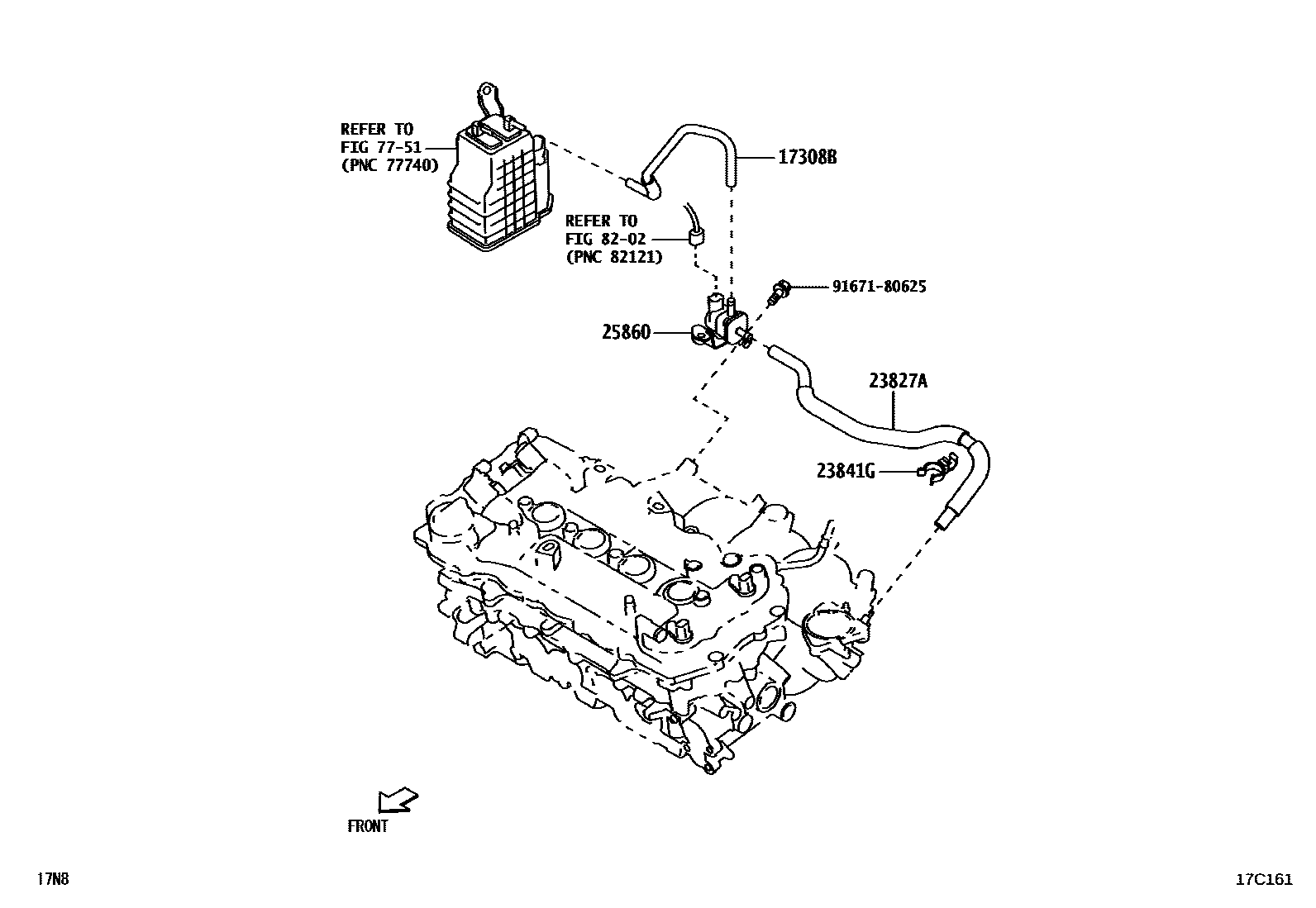

Toyota YARIS vacuum tube EPC diagram — 17C161
vacuum tube — 17C161 (202208 – 999999)

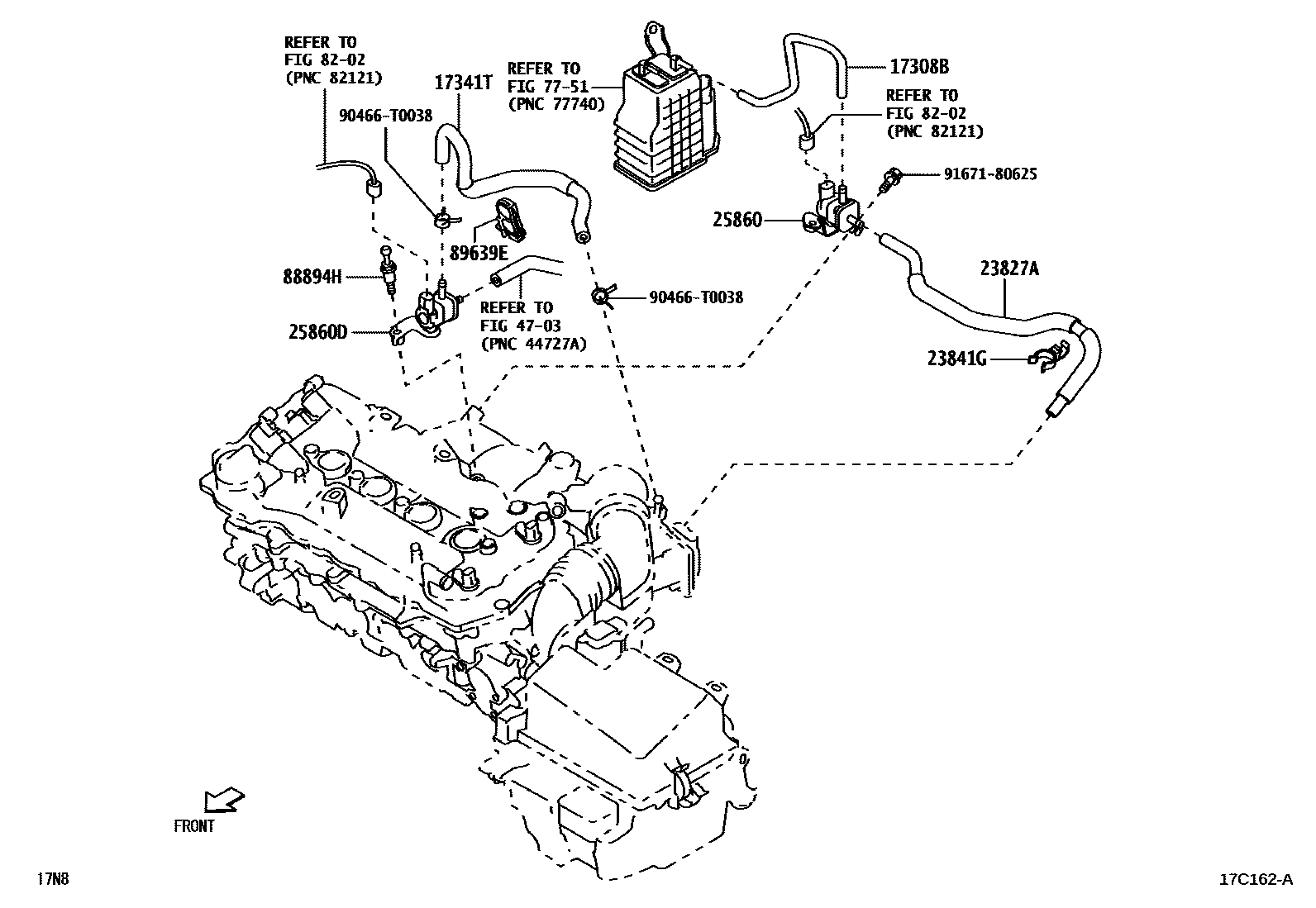

Toyota YARIS vacuum tube EPC diagram — 17C162A
vacuum tube — 17C162A (202208 – 999999)

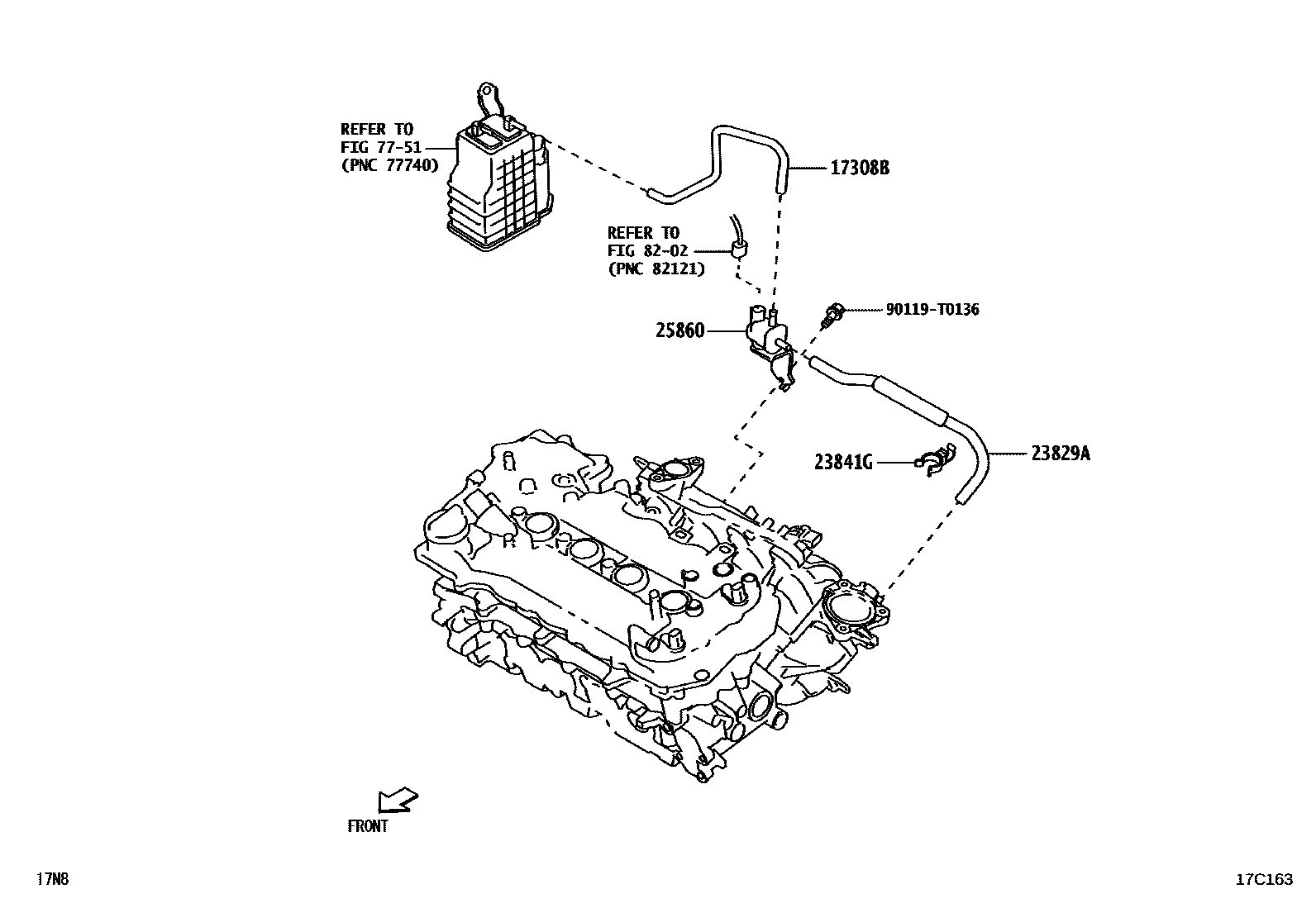

Toyota YARIS vacuum tube EPC diagram — 17C163
vacuum tube — 17C163 (202208 – 999999)

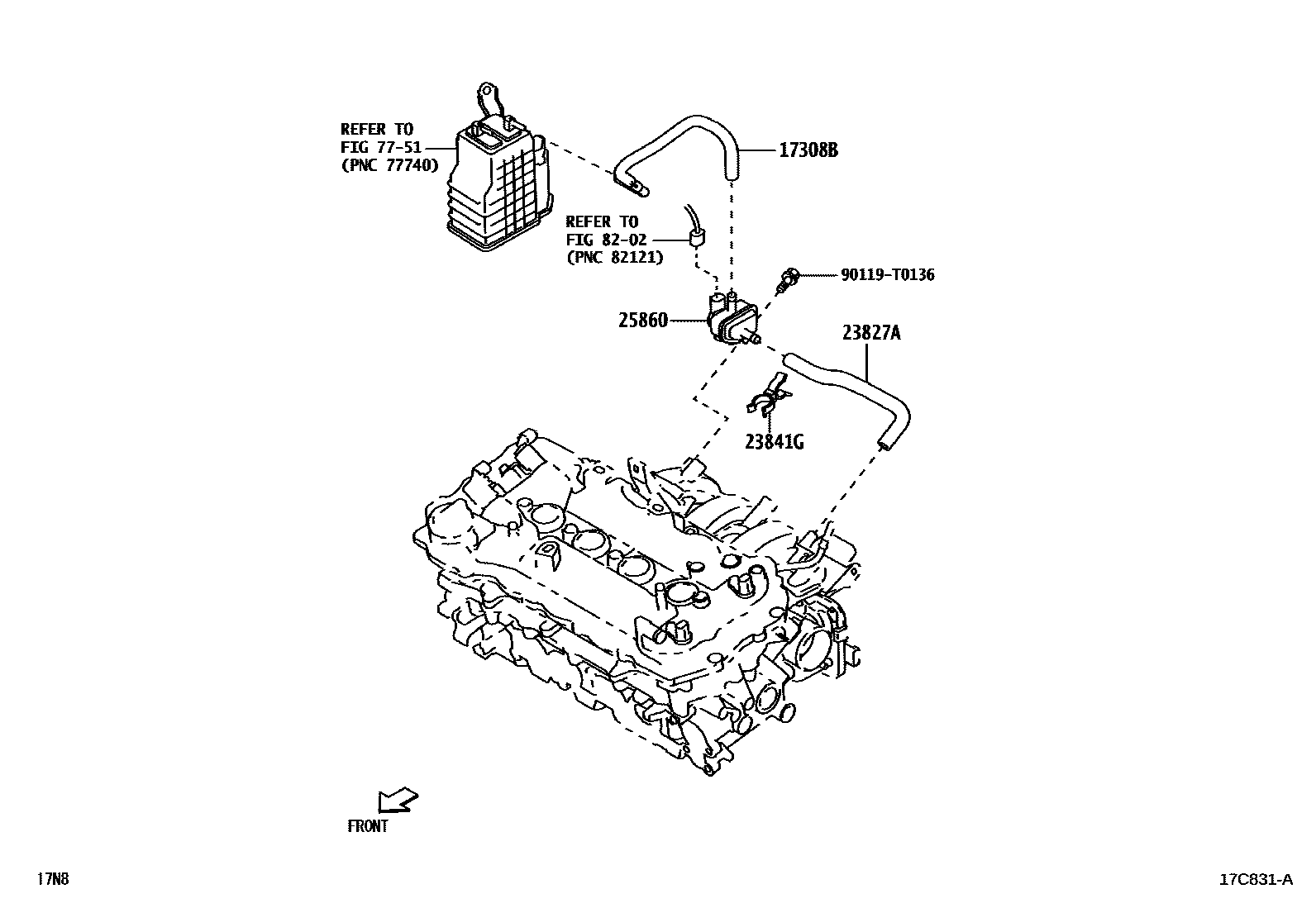

Toyota YARIS vacuum tube EPC diagram — 17C831A
vacuum tube — 17C831A (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
17308BVacuum hose sub-assembly77754-BZ430 · 77754-BZ450 · 77754-BZ460 · 77754-BZ480 · 77754-BZ540
17341TAir hose No. 117341-BZ040
23827ANo. 2 fuel vapor supply hose23827-BZ130 · 23827-BZ171
23829AFuel vapor supply hose23829-BZ010
23841Gfuel hose clamp90044-64913 · 9004A-46363
25860No. 1 vacuum switch valve assembly25860-0Y190 · 25860-BZ050 · 25860-BZ070
25860DNo. 2 vacuum switch valve assembly25860-BZ060
88894HVacuum connector12635-BZ010
89639Ecard holder87124-B2080
