Toyota YARIS 导航和前监视器显示屏 — Figure 8603

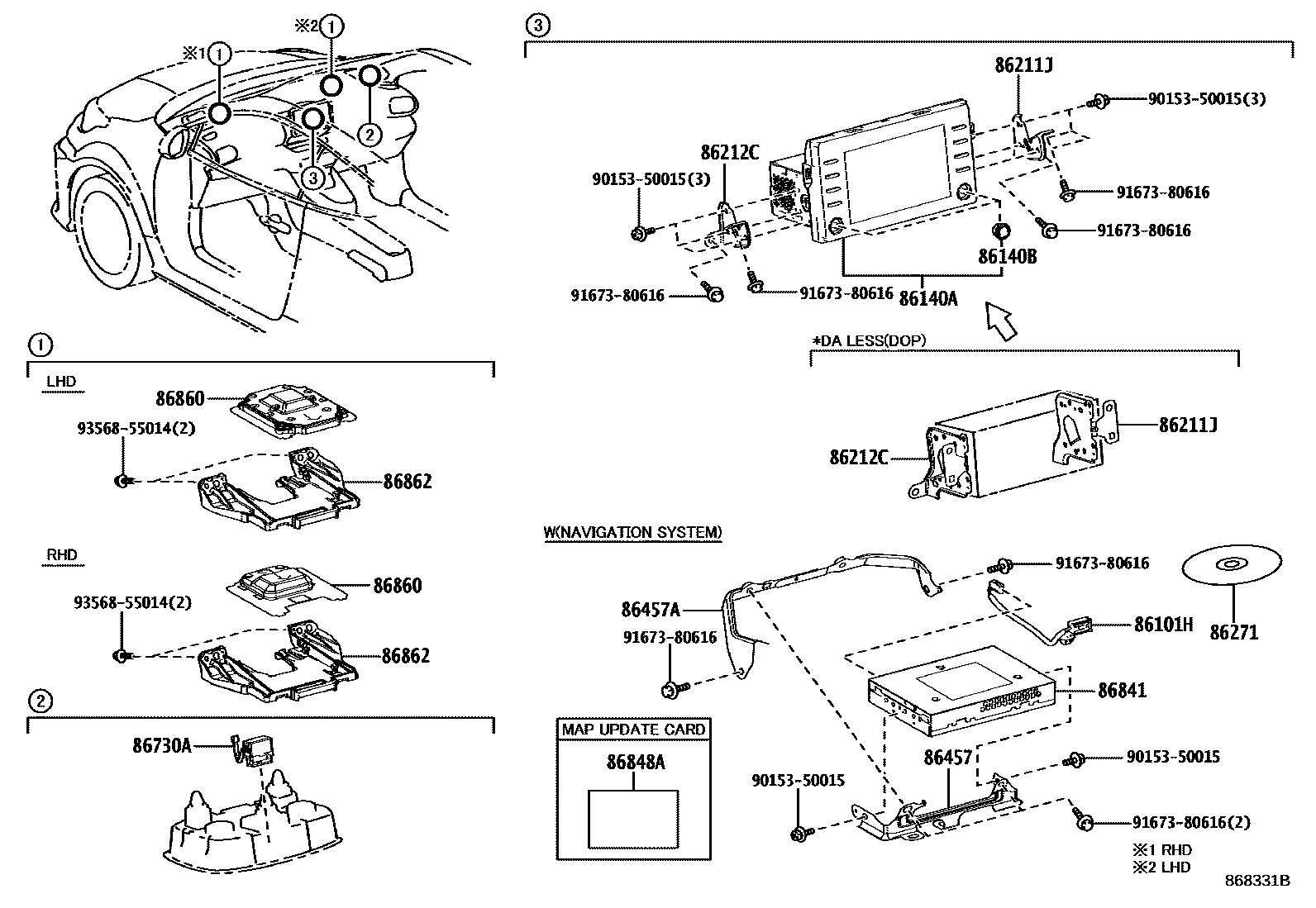

Toyota YARIS EPC diagram 8603, 导航和前监视器显示屏, with 1 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86101H | Antenna wire sub-assembly | 86101-52J50 |
| 86140A | Radio and display receiver assembly | 86100-52340 · 86100-52350 · 86100-52351 · 86100-52360 · 86100-52361 · 86100-52370 · 86100-52371 · 86100-52380 · 86100-52381 · 86100-52420 · 86100-52421 · 86100-52440 · 86100-52441 · 86100-52460 · 86100-52550 · 86100-52570 · 86100-52590 · 86140-52360 · 86140-52390 · 86140-52410 · 86140-52440 · 86140-52441 · 86140-52450 · 86140-52451 · 86140-52452 · 86140-52480 · 86140-52481 · 86140-52490 · 86140-52491 · 86140-52492 |
| 86140B | Radio and display receiver switch button | 90010-22128 · 90010-23057 · 90010-23071 · 90010-24214 |
| 86211J | No. 1 radio bracket | 86211-52390 · 86211-52450 · 86211-K0010 |
| 86212C | No. 2 radio bracket | 86212-52390 · 86212-52450 · 86212-K0010 |
| 86271 | CD | 86807-11042 · 86807-11043 · 86807-11044 · 86807-11045 · 86807-11046 |
| 86457 | Multimedia module bracket No. 1 | 86457-K0010 |
| 86457A | Multimedia module bracket No. 2 | 86457-K0090 · 86457-K0110 |
| 86730A | Telephone amplifier assembly | 86730-52040 · 86730-75010 · 86730-75020 · 86730-78010 |
| 86841 | Navigation ECU | 86800-0D010 · 86800-0D011 · 86800-0D020 · 86800-52020 · 86800-52021 · 86800-52022 · 86800-52023 · 86800-52024 |
| 86848A | Map serial number update card | 86848-33040 · 86848-78030 · 86848-78050 · 86848-78060 · 86848-78070 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42030 · 86880-52020 · 86880-52050 |
| 86862 | Navigation antenna bracket | 86862-33020 · 86862-50070 · 86862-K0010 |
