Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 10 PNC and OE references.

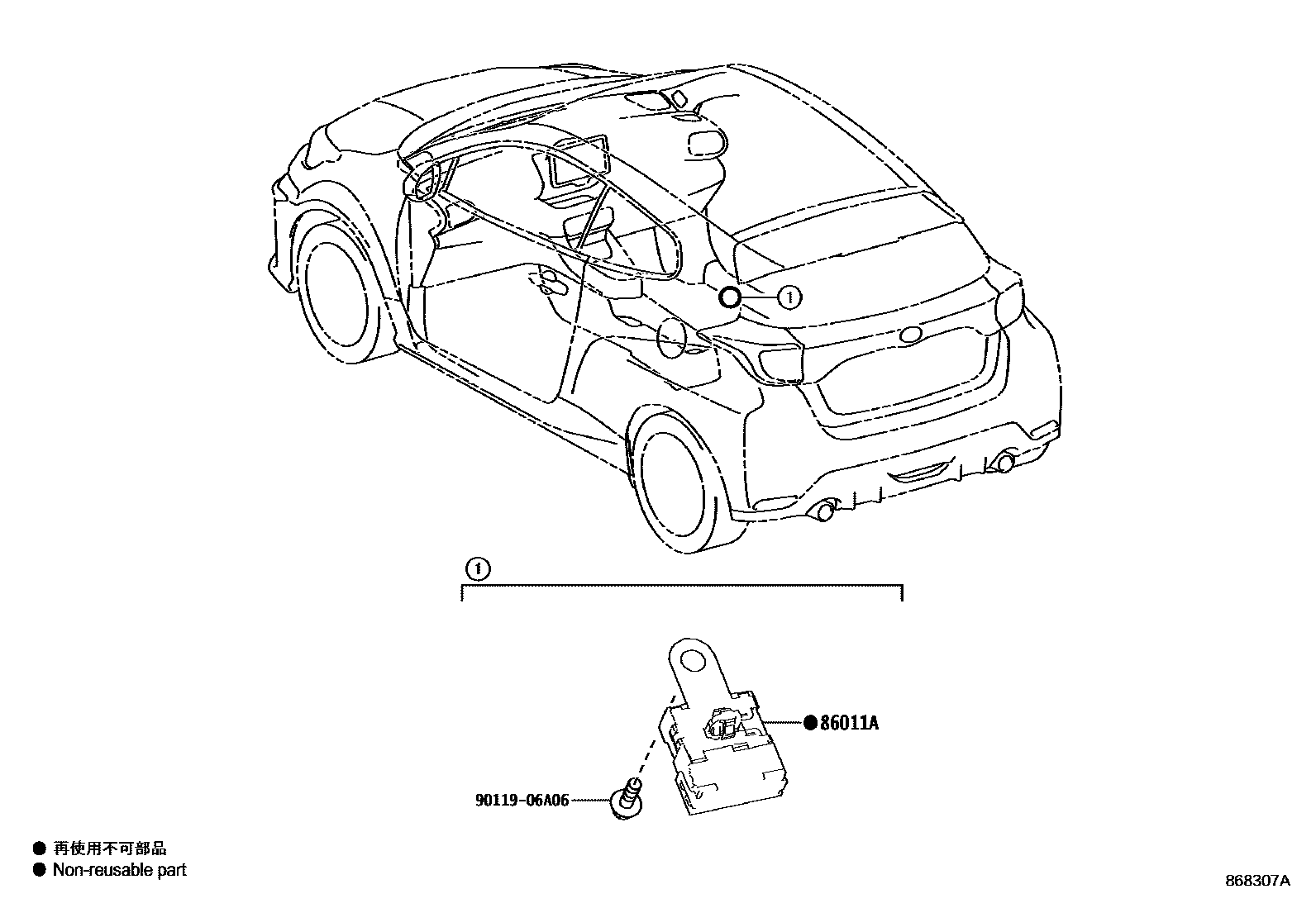

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 868307A
收音机、放大器和冷凝器 — 868307A (202008 – 999999)

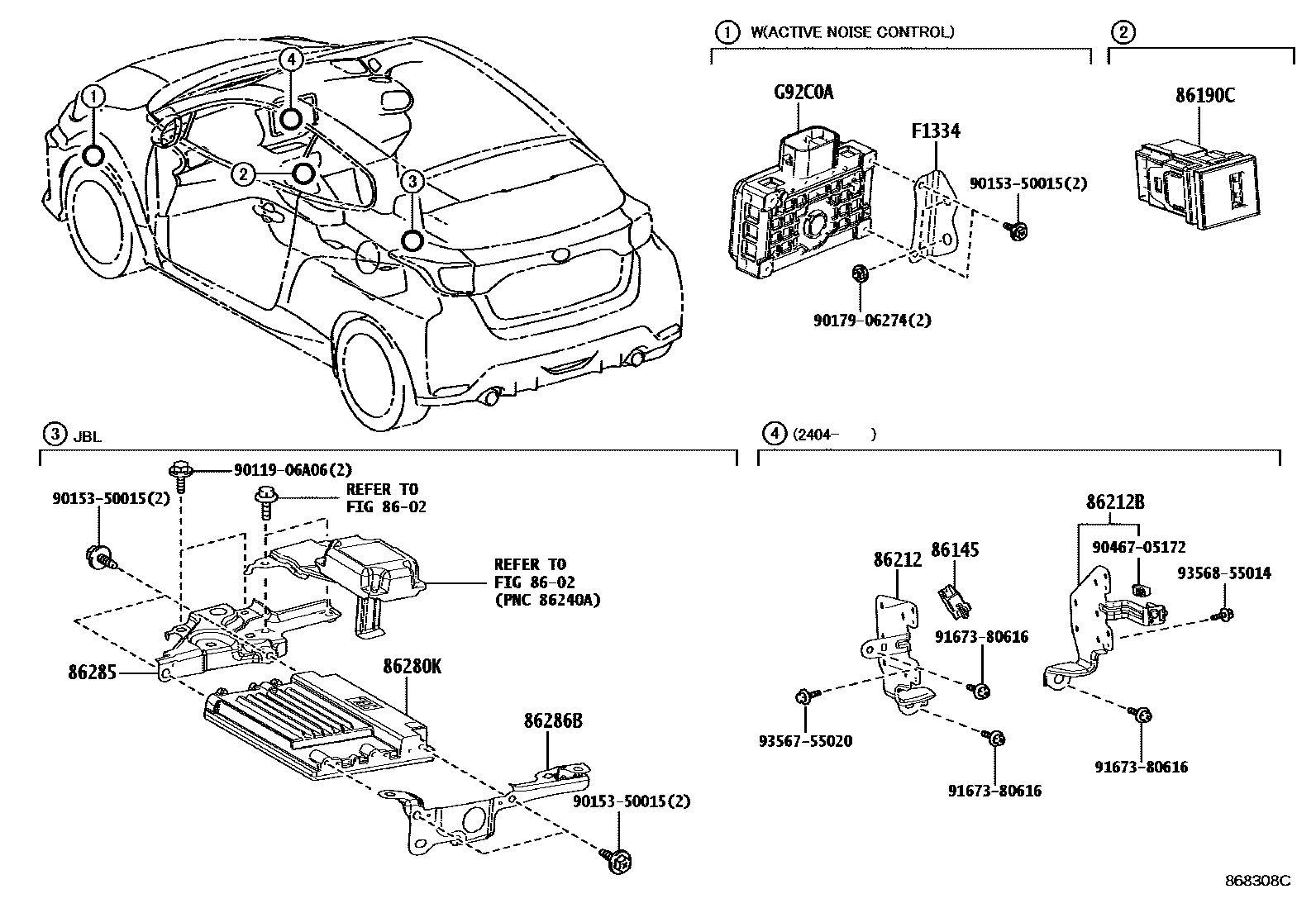

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 868308C
收音机、放大器和冷凝器 — 868308C (202008 – 999999)

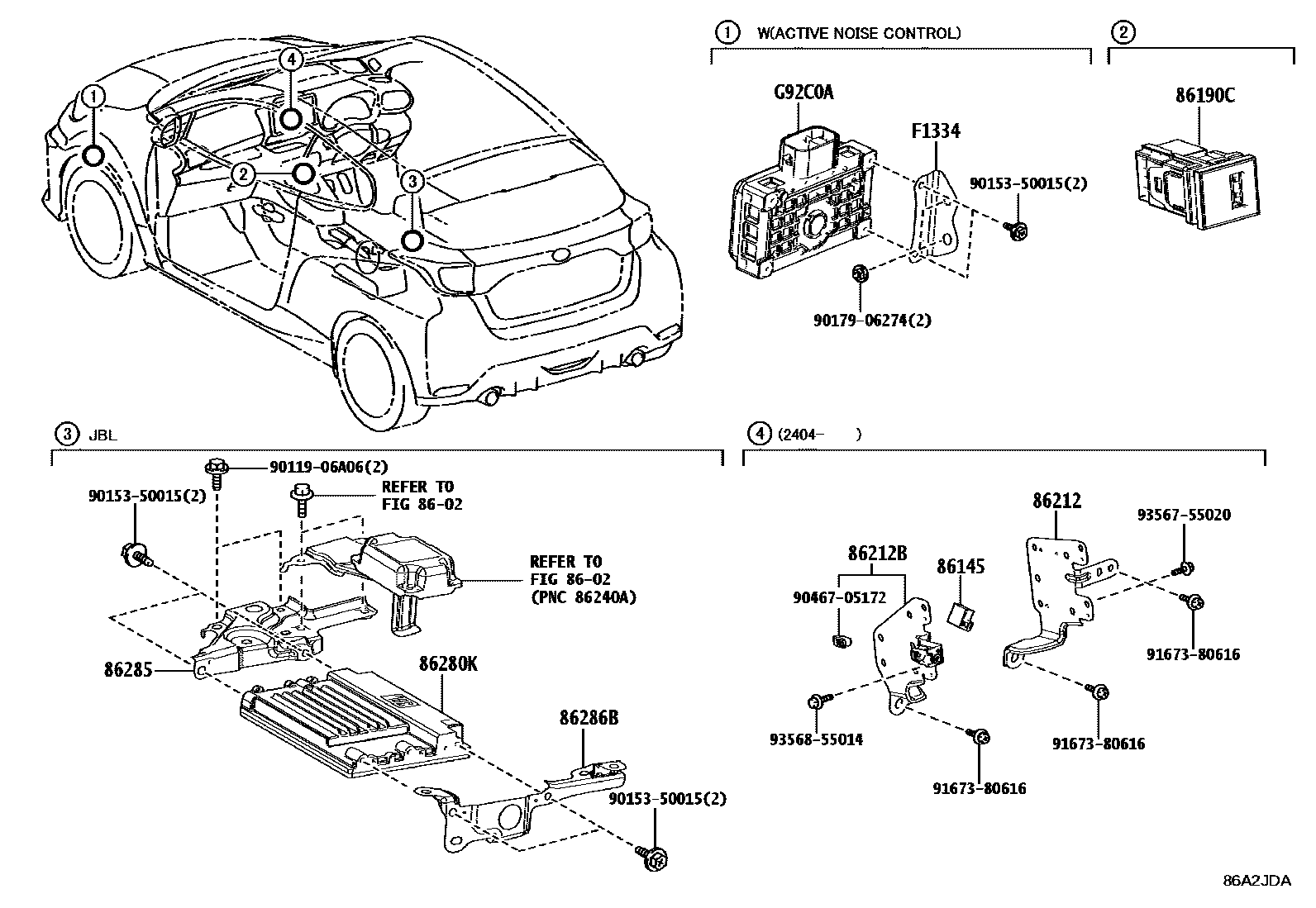

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 86A2JDA
收音机、放大器和冷凝器 — 86A2JDA (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-12070 · 86190-12080
86212No. 2 radio bracket86213-52010 · 86213-52020
86212BNo. 1 radio bracket86215-52010 · 86215-52020
86280KStereo parts amplifier assembly86280-0WJ00 · 86280-52070
86285Amplifier Stand No. 186285-K0010
86286BAmplifier Stand No. 286286-0W010
F1334Converter No. 1 control bracketF1334-K0010
G92C0AConverter assembly for vehicles operating under economic operating conditionsG92C0-30020
