Toyota YARIS Front Spring & Shock Absorber — Figure 4803

Toyota YARIS EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 31 PNC and OE references.

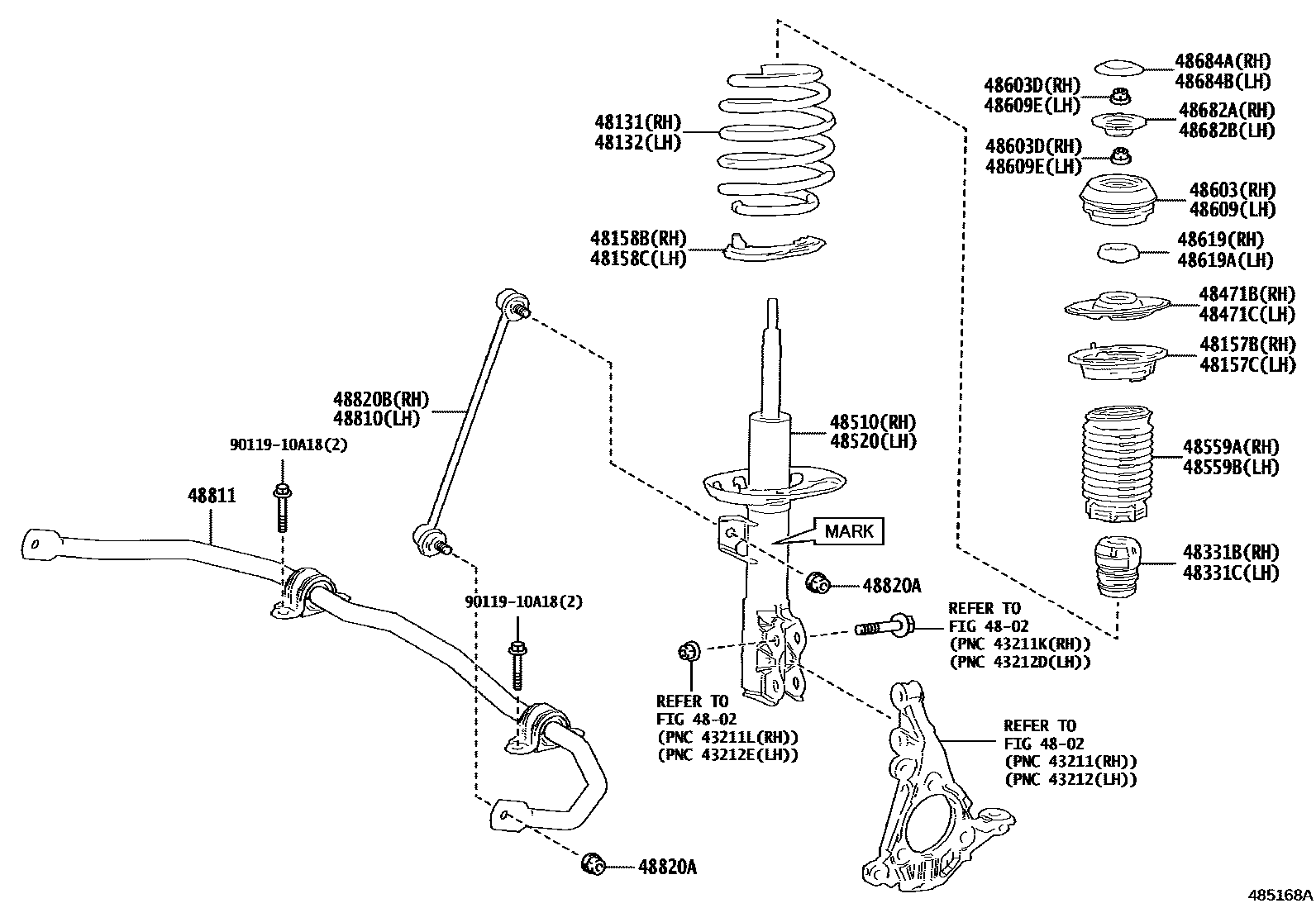

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 485168B
Front Spring & Shock Absorber — 485168B (202008 – 202404)

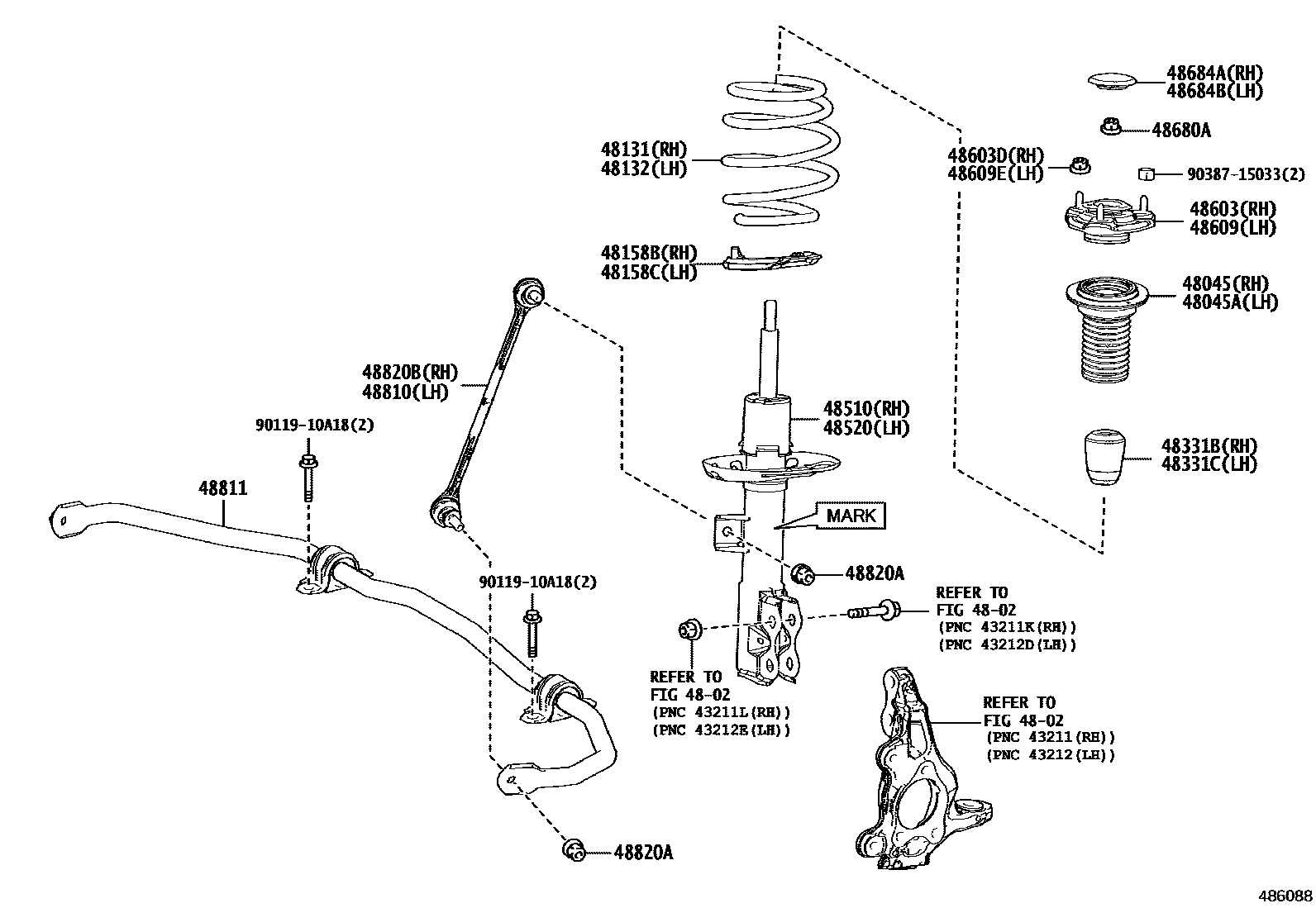

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 486088
Front Spring & Shock Absorber — 486088 (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
48045Right front spring seat sub-assembly with heat insulation pad48045-78010
48045ALeft front spring seat sub-assembly with heat insulation pad48045-78010
48131Right front coil spring48131-52P30 · 48131-52P40 · 48131-52T10 · 48131-52T21
48132Left front coil spring48131-52P30 · 48131-52P40 · 48131-52T10 · 48131-52T21
48157BFront coil spring upper right vibration isolation pad48157-K0010
48157CFront coil spring upper left vibration isolation pad48157-K0010
48158BFront coil spring lower right vibration isolation pad48158-K0011
48158CFront coil spring lower left vibration isolation pad48158-K0011
48331BRight front spring buffer block48331-52200 · 48331-K0010
48331CLeft front spring buffer block48331-52200 · 48331-K0010
48471BFront coil spring upper right seat48471-K0010
48471CFront coil spring upper left seat48471-K0010
48510Right front shock absorber assembly48510-52S80 · 48510-52S90 · 48510-52W10 · 48510-52W20 · 48510-52Y20 · 48510-52Y60
48520Left front shock absorber assembly48520-52F80 · 48520-52F90 · 48520-52L10 · 48520-52L20 · 48520-52N20 · 48520-52N50
48559ARight front shock absorber No. 1 dust cover48559-K0010
48559BLeft front shock absorber No. 1 dust cover48559-K0010
48603Right front suspension bearing sub-assembly48609-52170 · 48609-K0011
48603DNut (for front mount to right front shock absorber)90178-10029 · 90179-12145
48609Left front suspension bearing sub-assembly48609-52170 · 48609-K0011
48609ENut (for front mount to left front shock absorber)90178-10029 · 90179-12145
48619Bearing installed on the right sliding column48619-K0010
48619ABearing installed on the left sliding column48619-K0010
48680ANut (for front mount to front shock absorber)90177-14007
48682ANo. 2 right front suspension support48682-K0010
48682BNo. 2 left front suspension support48682-K0010
48684ARight front suspension support dust cover48684-52010 · 48684-52020
48684BLeft front suspension support dust cover48684-52010 · 48684-52020
48810Left front stabilizer bar link assembly48820-K0020
48811front stabilizer bar48804-52010 · 48804-52050 · 48804-K0020
48820ANut (for front stabilizer bar link)94151-21241
48820BRight front stabilizer bar link assembly48820-K0020
