Toyota YARIS 暖风和空调系统 - 冷却器组件 — Figure 8714

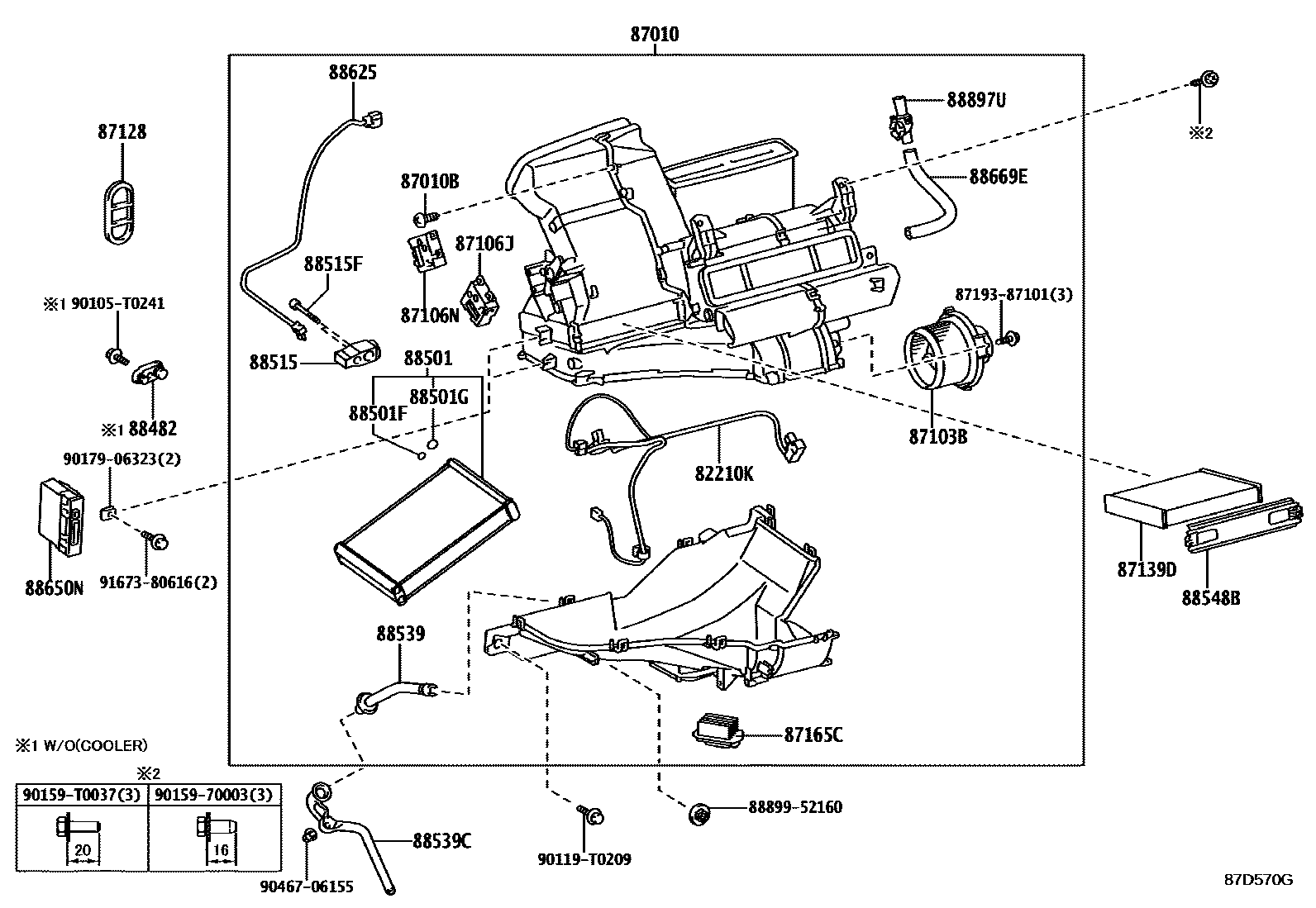

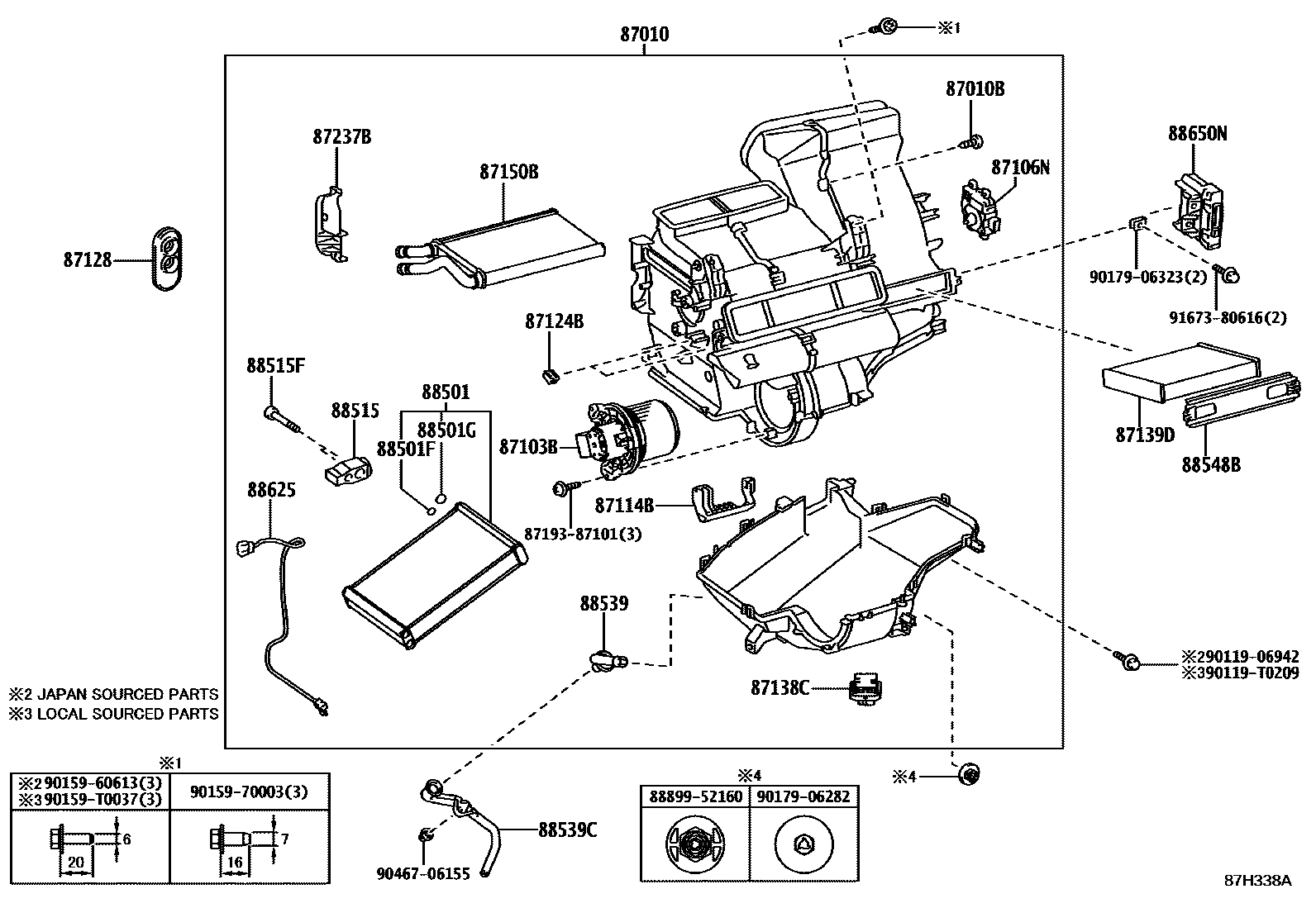

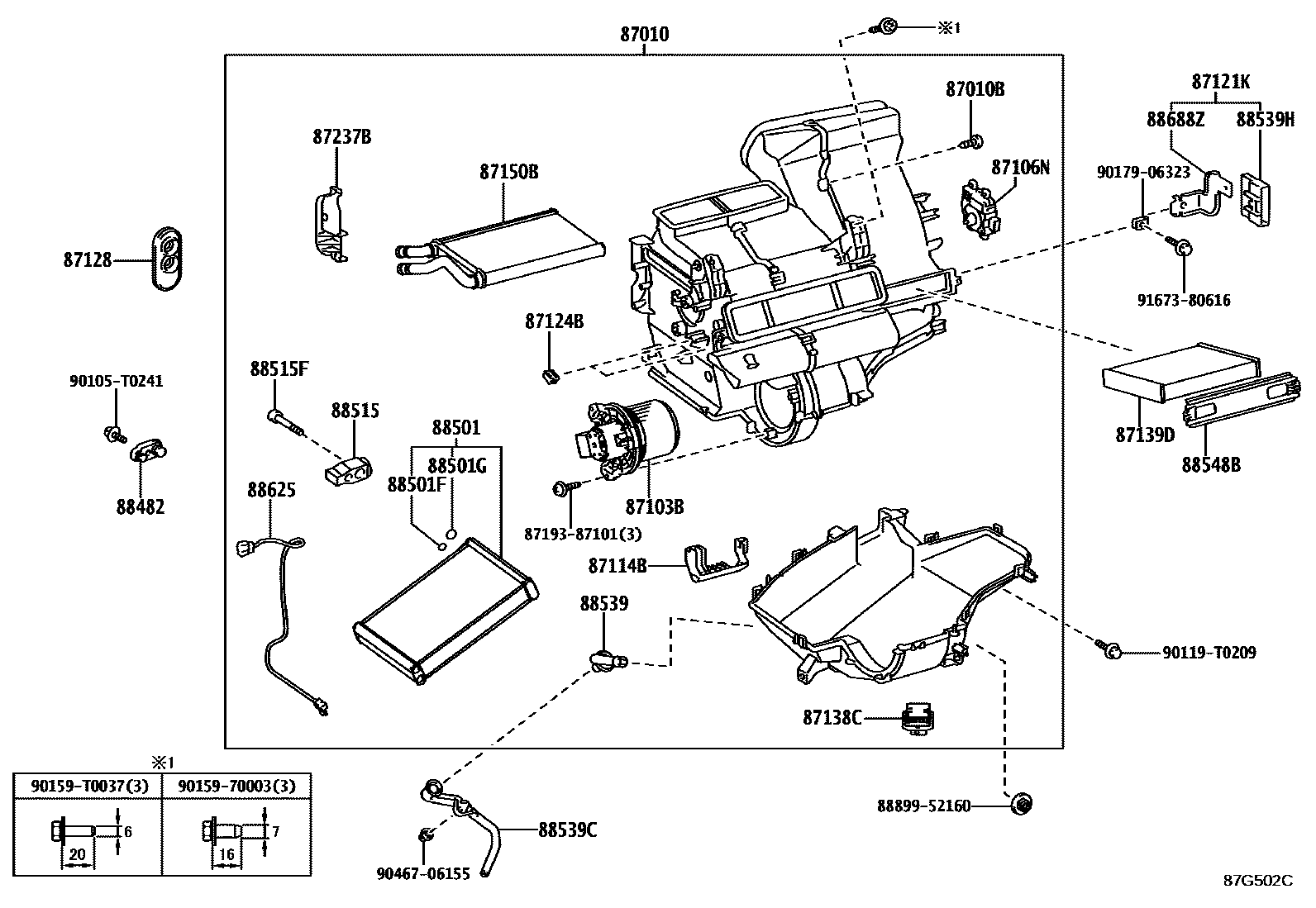

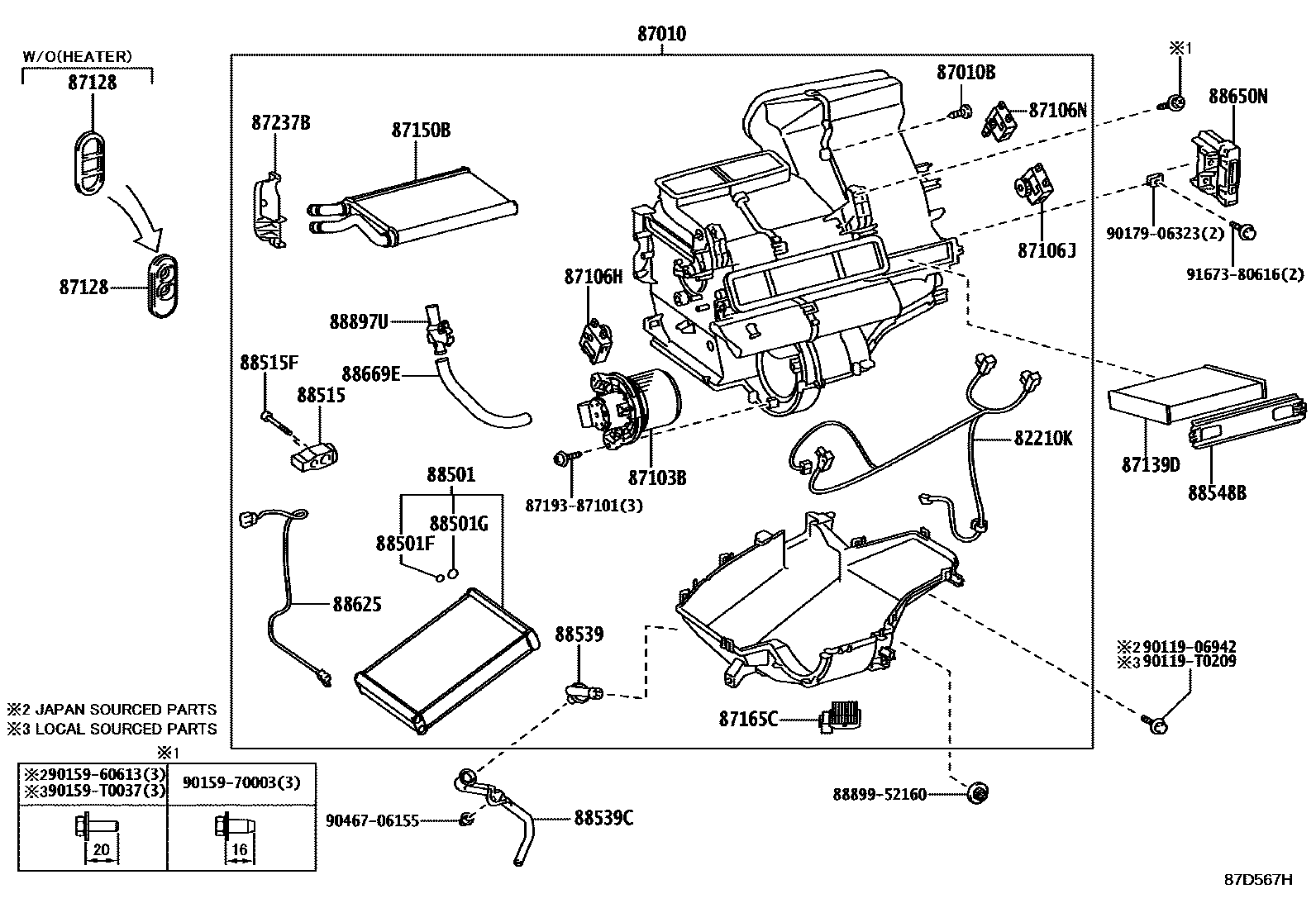

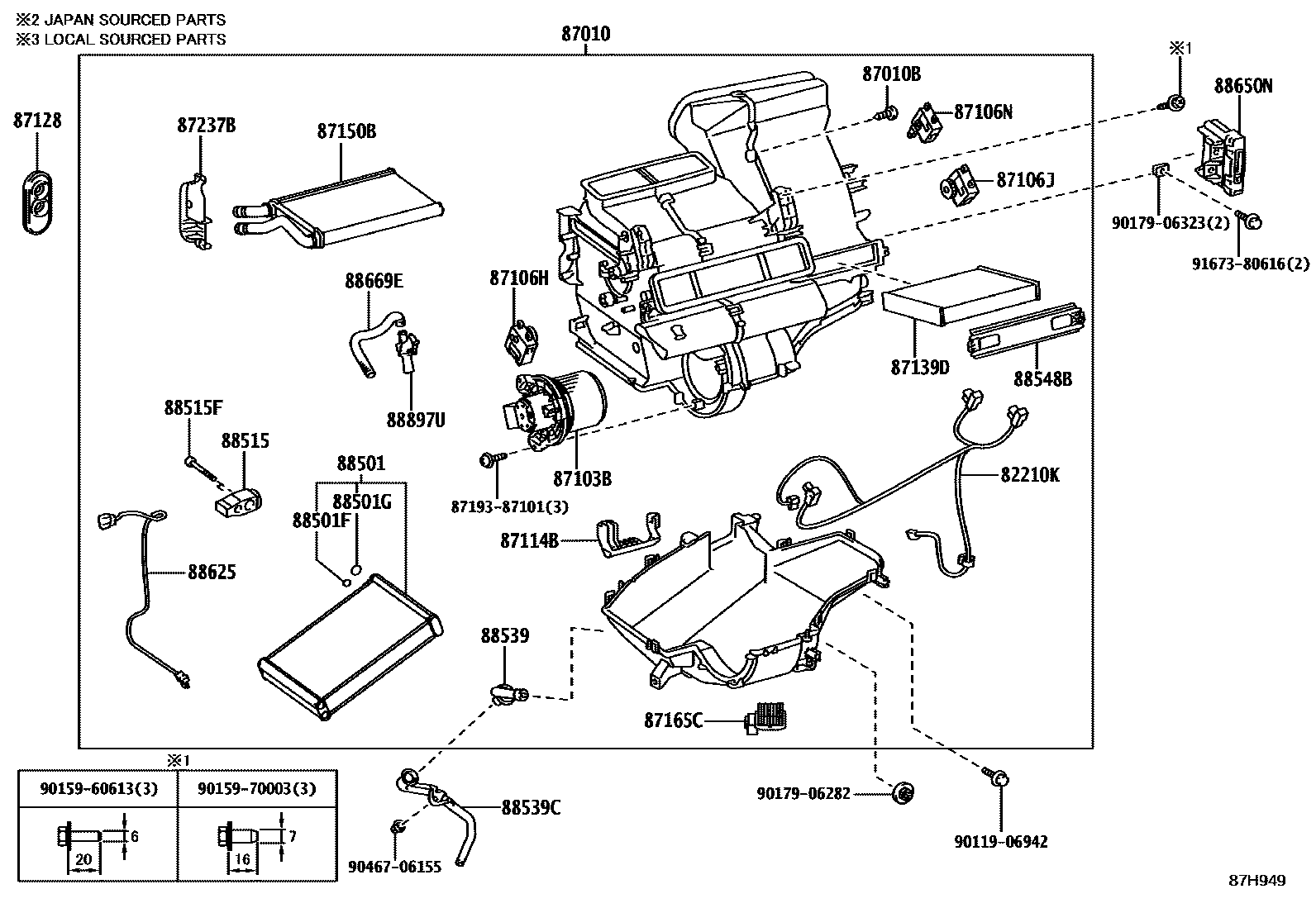

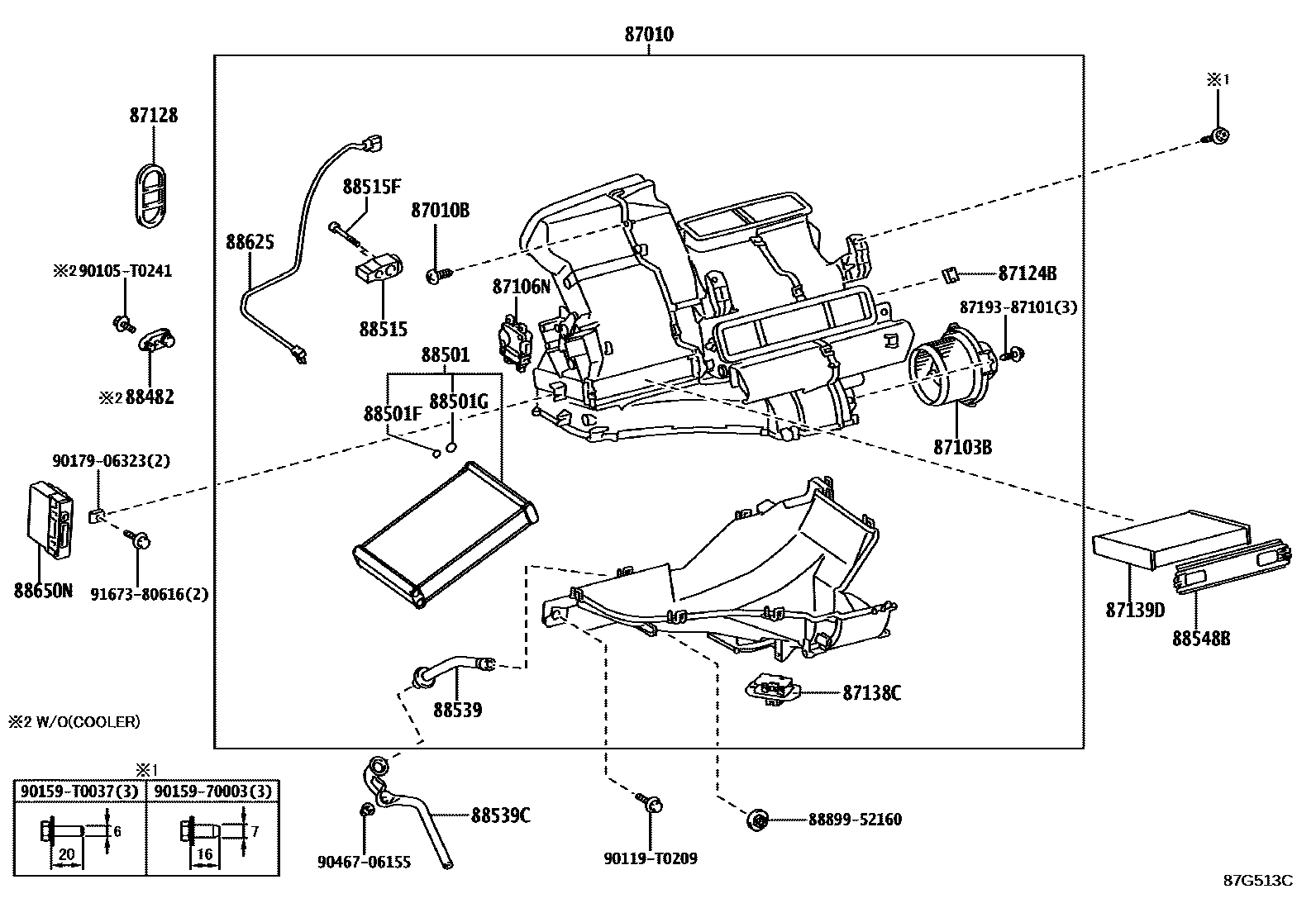

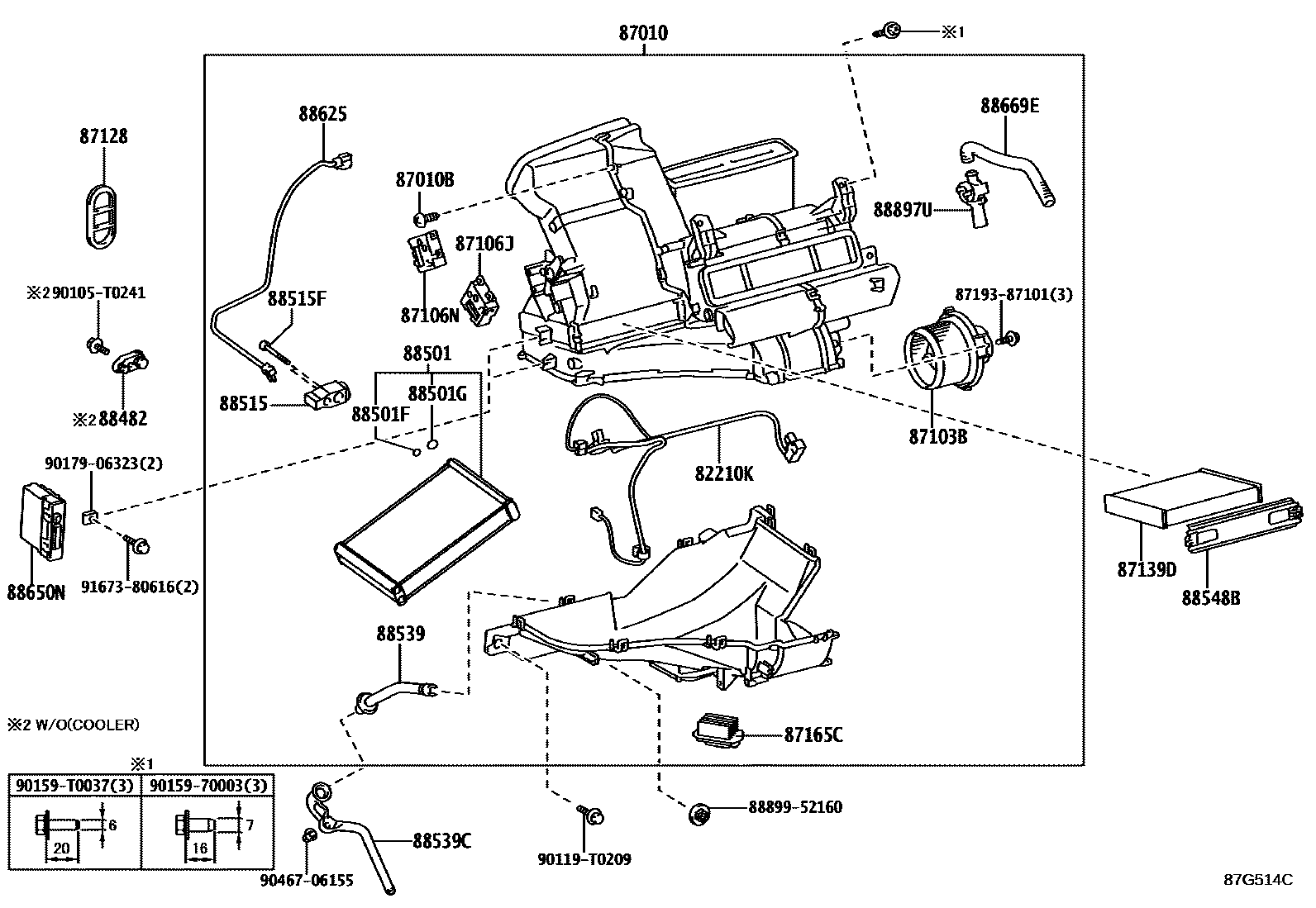

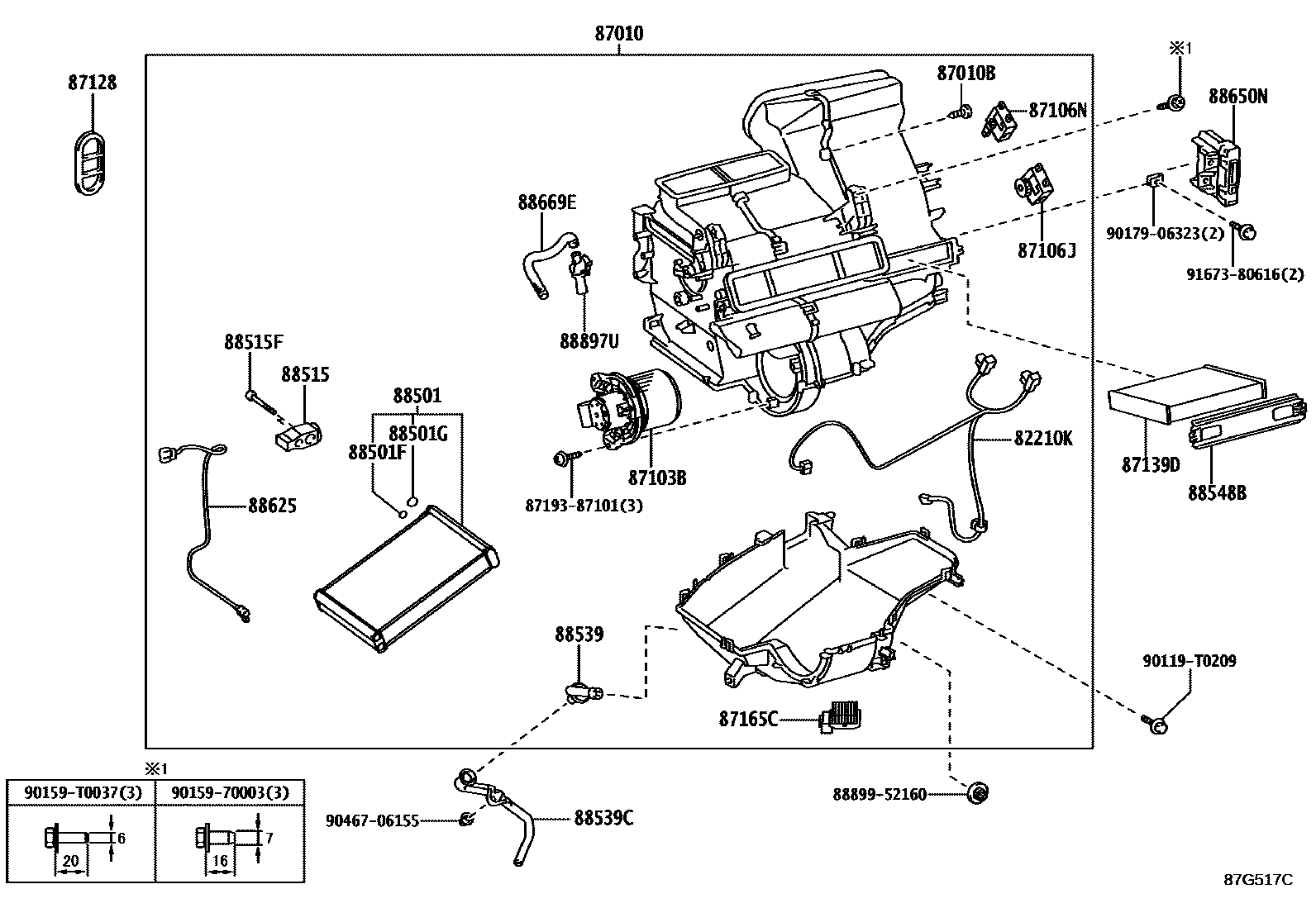

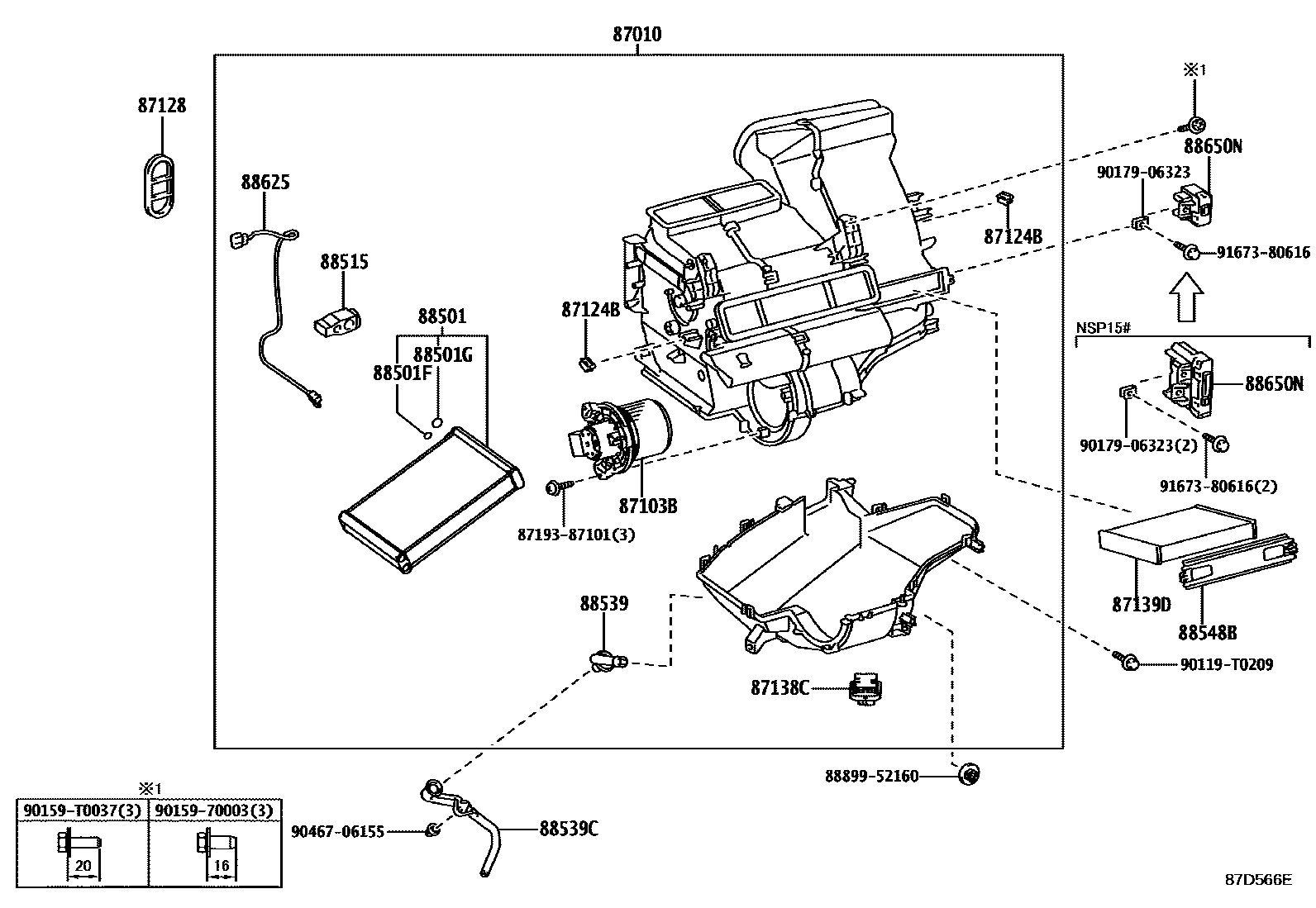

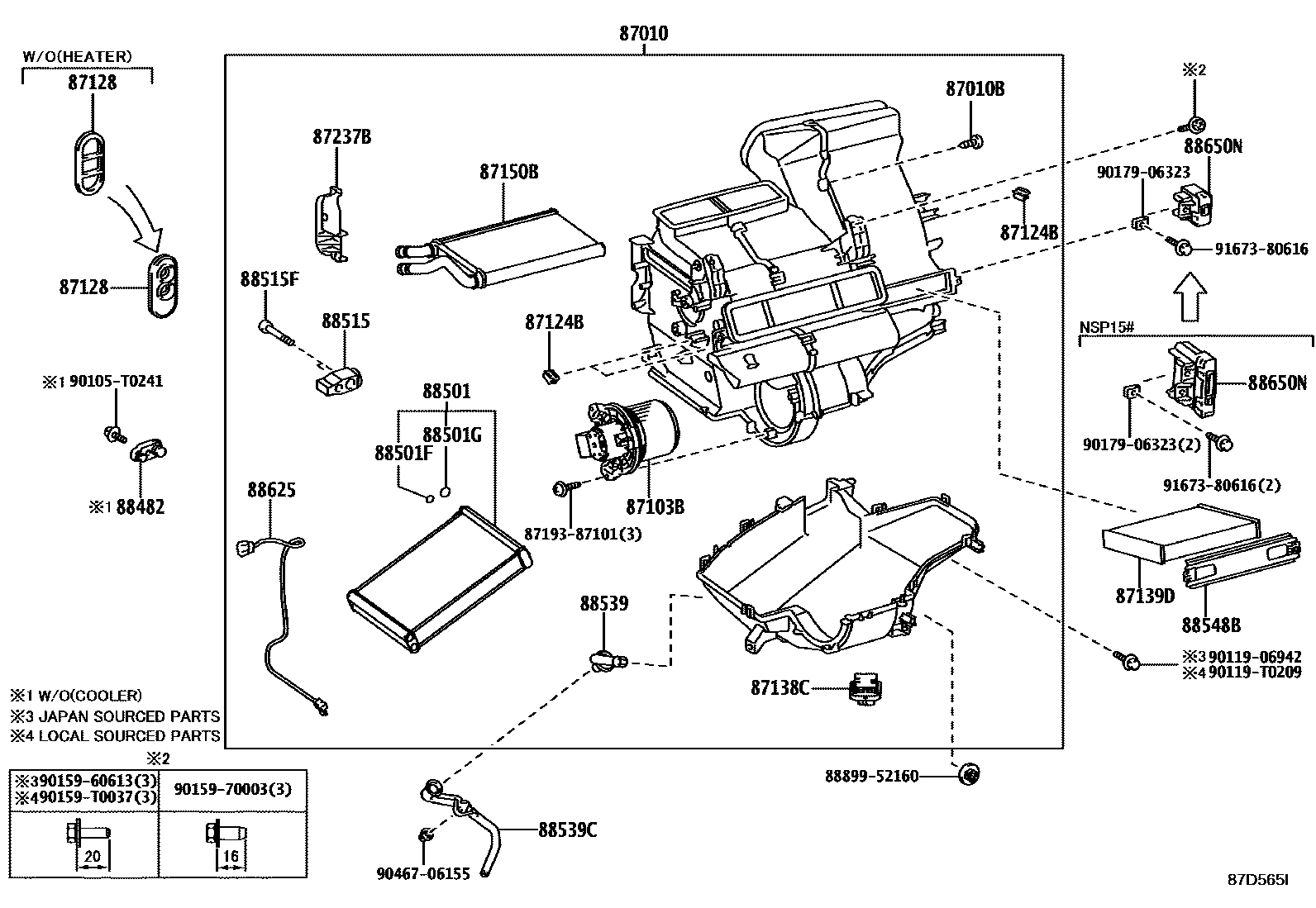

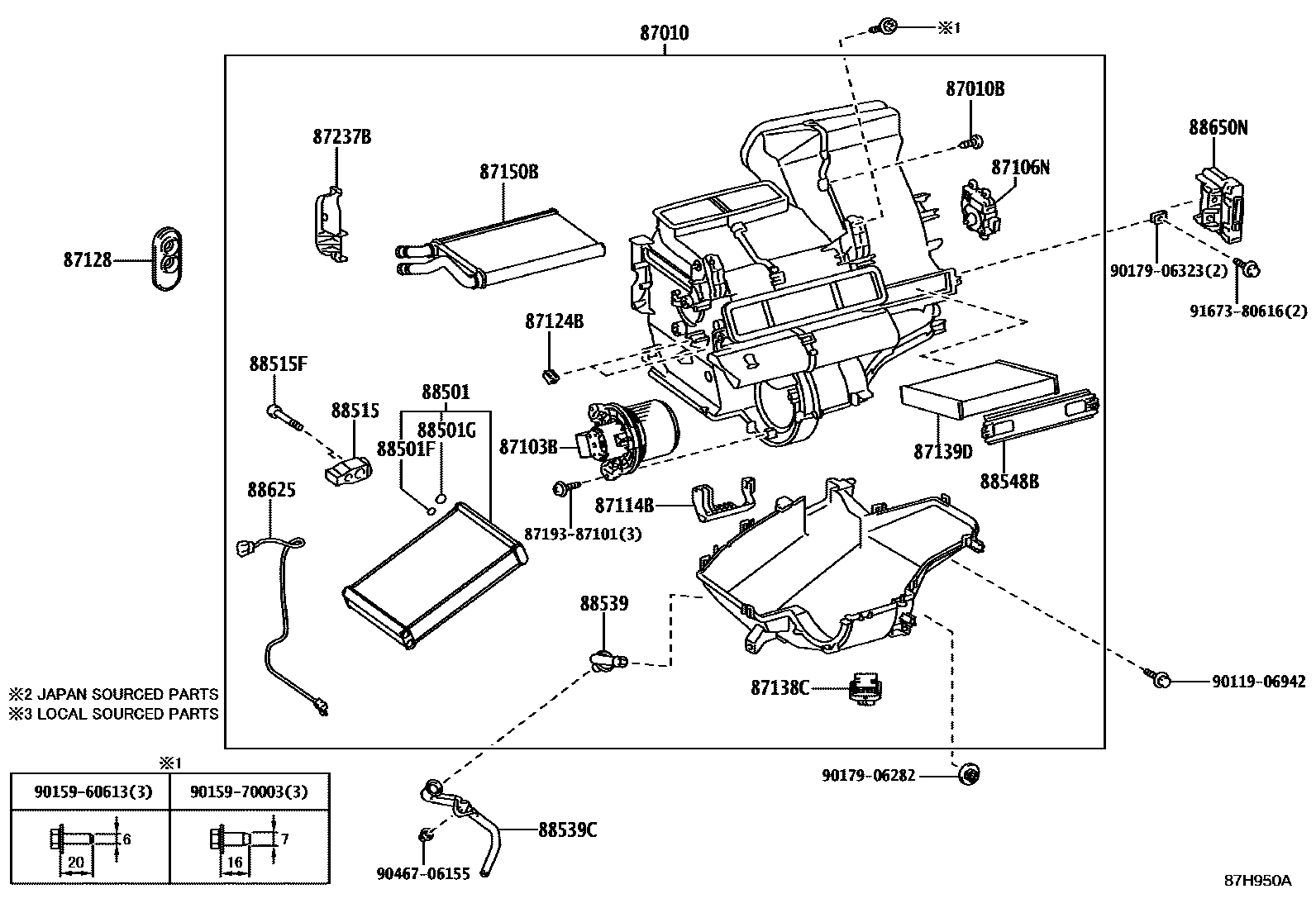

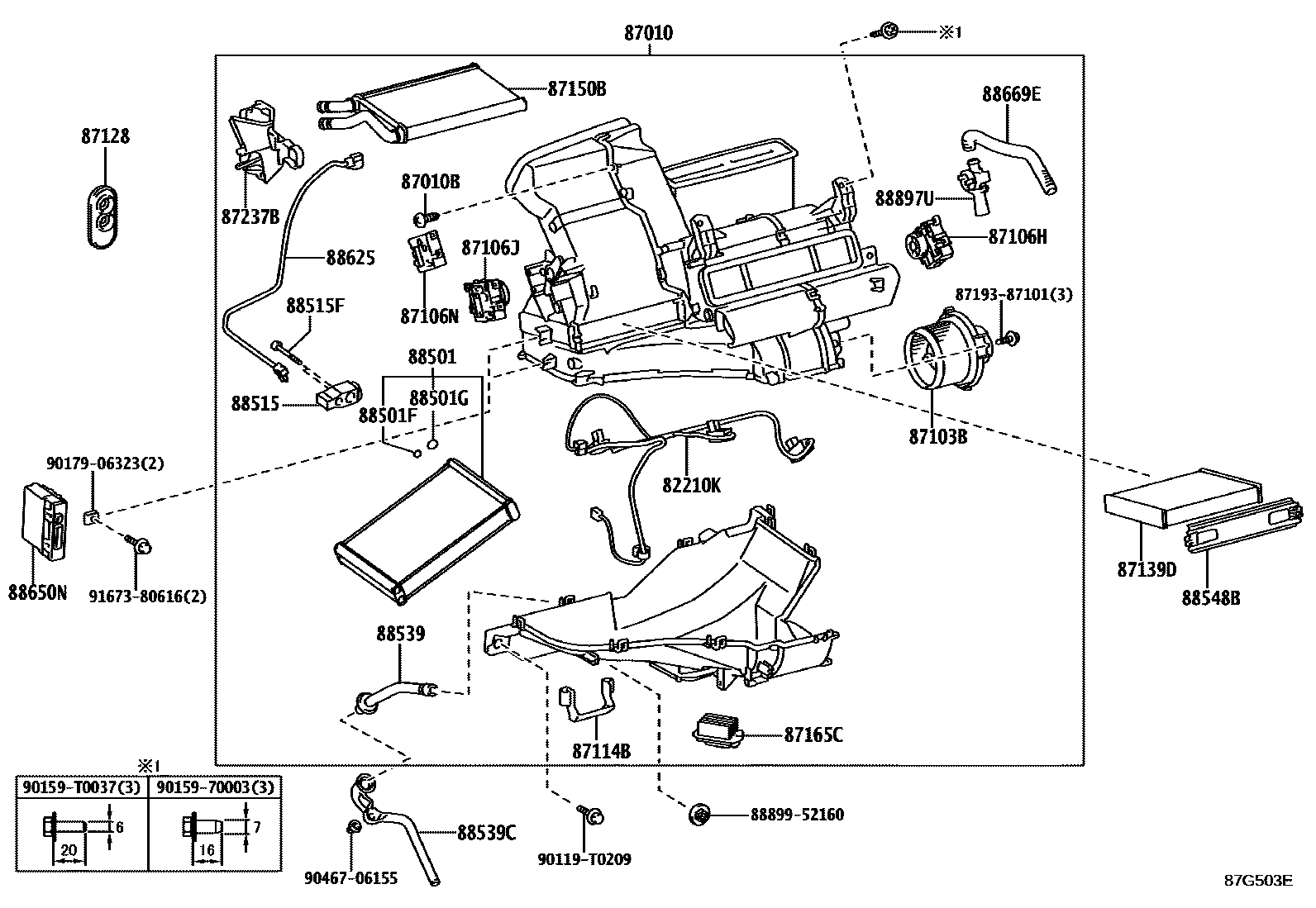

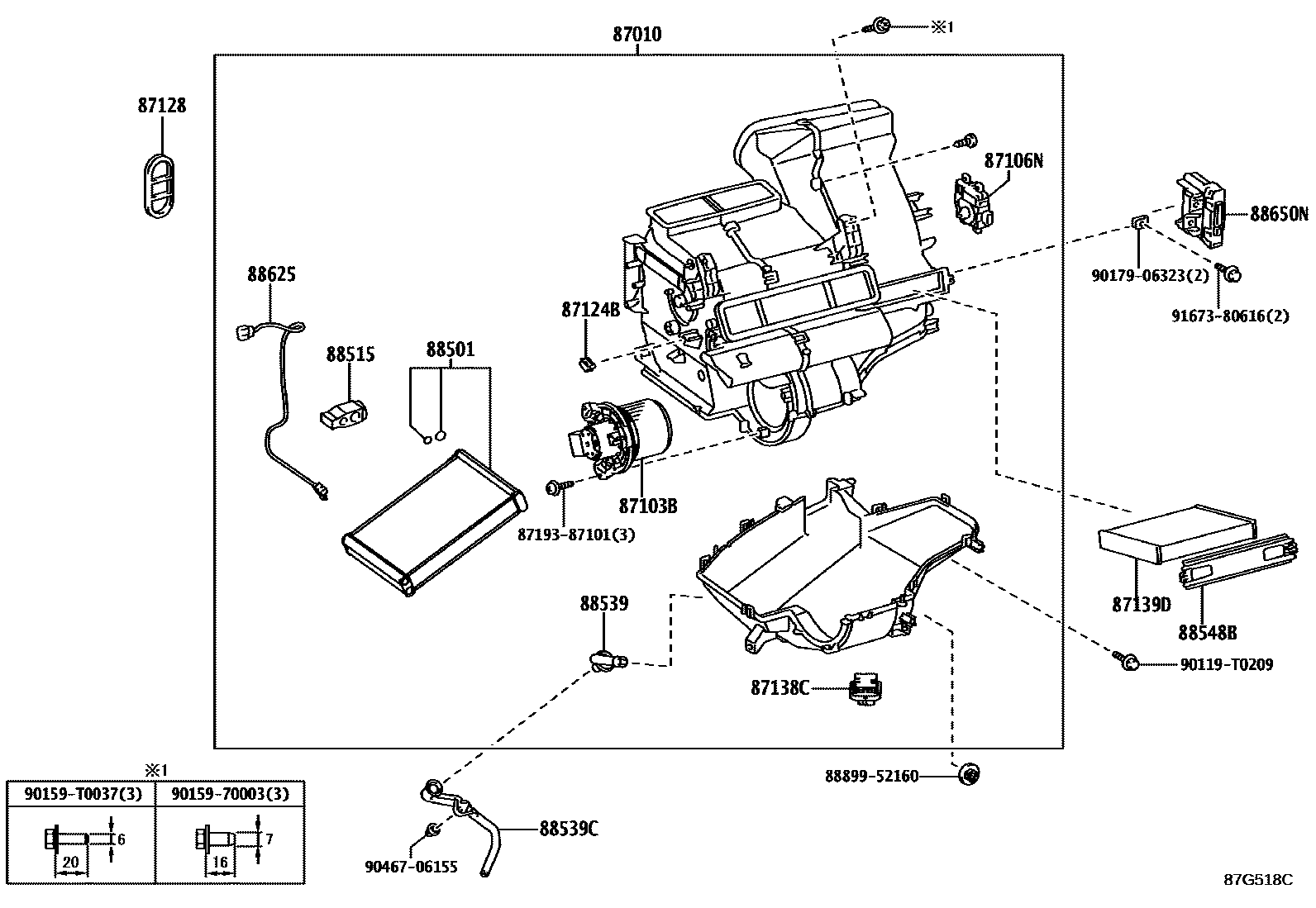

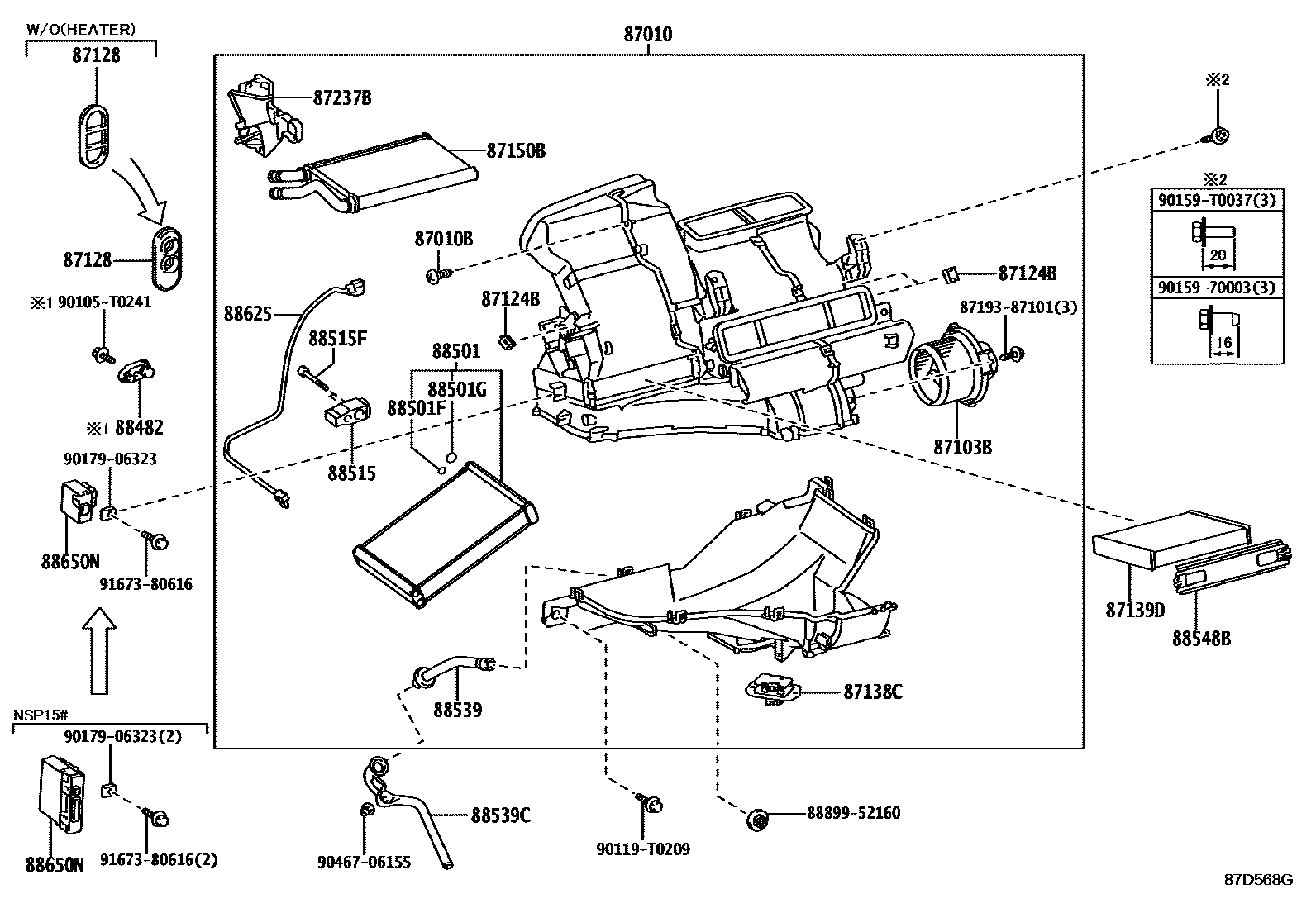

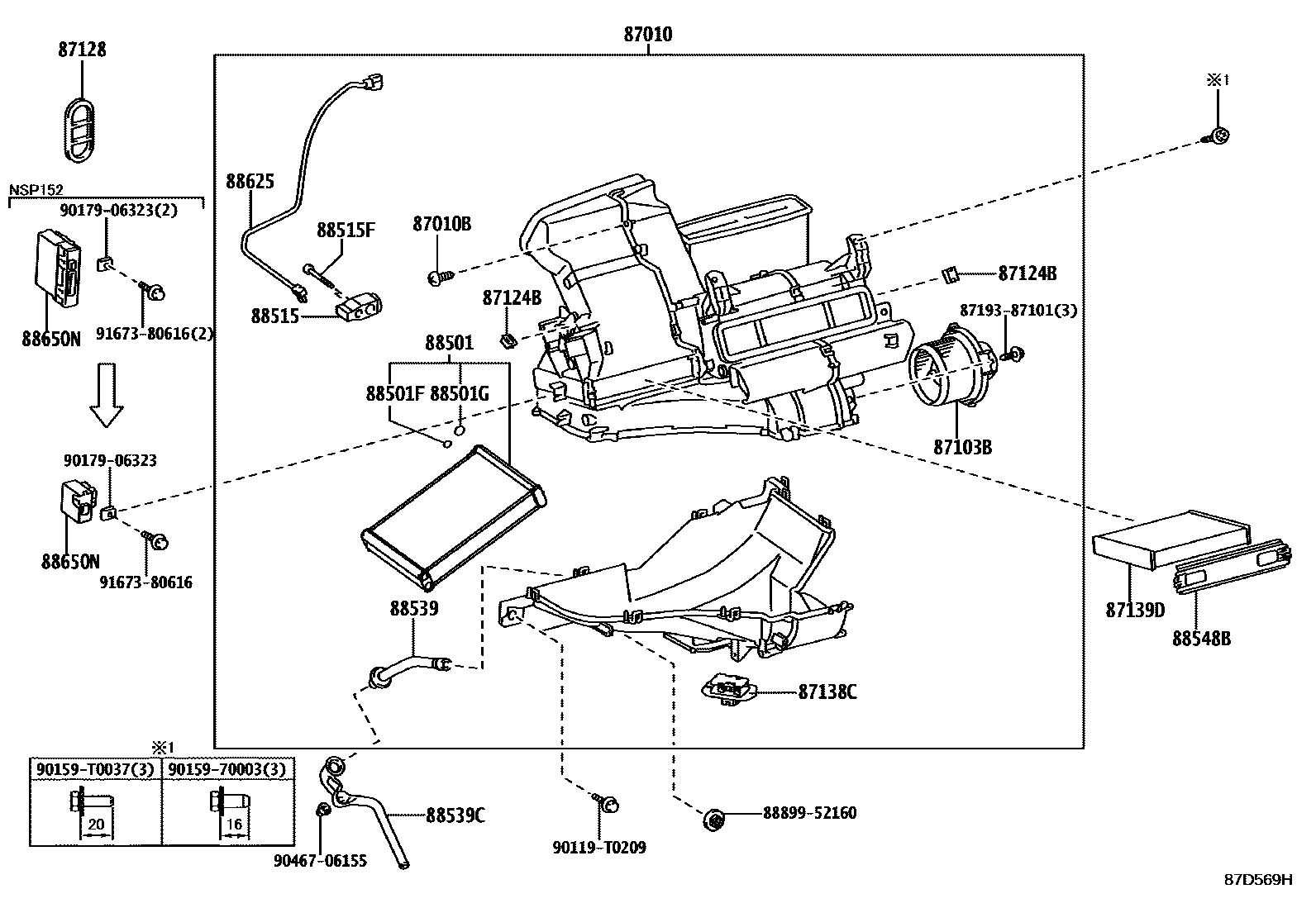

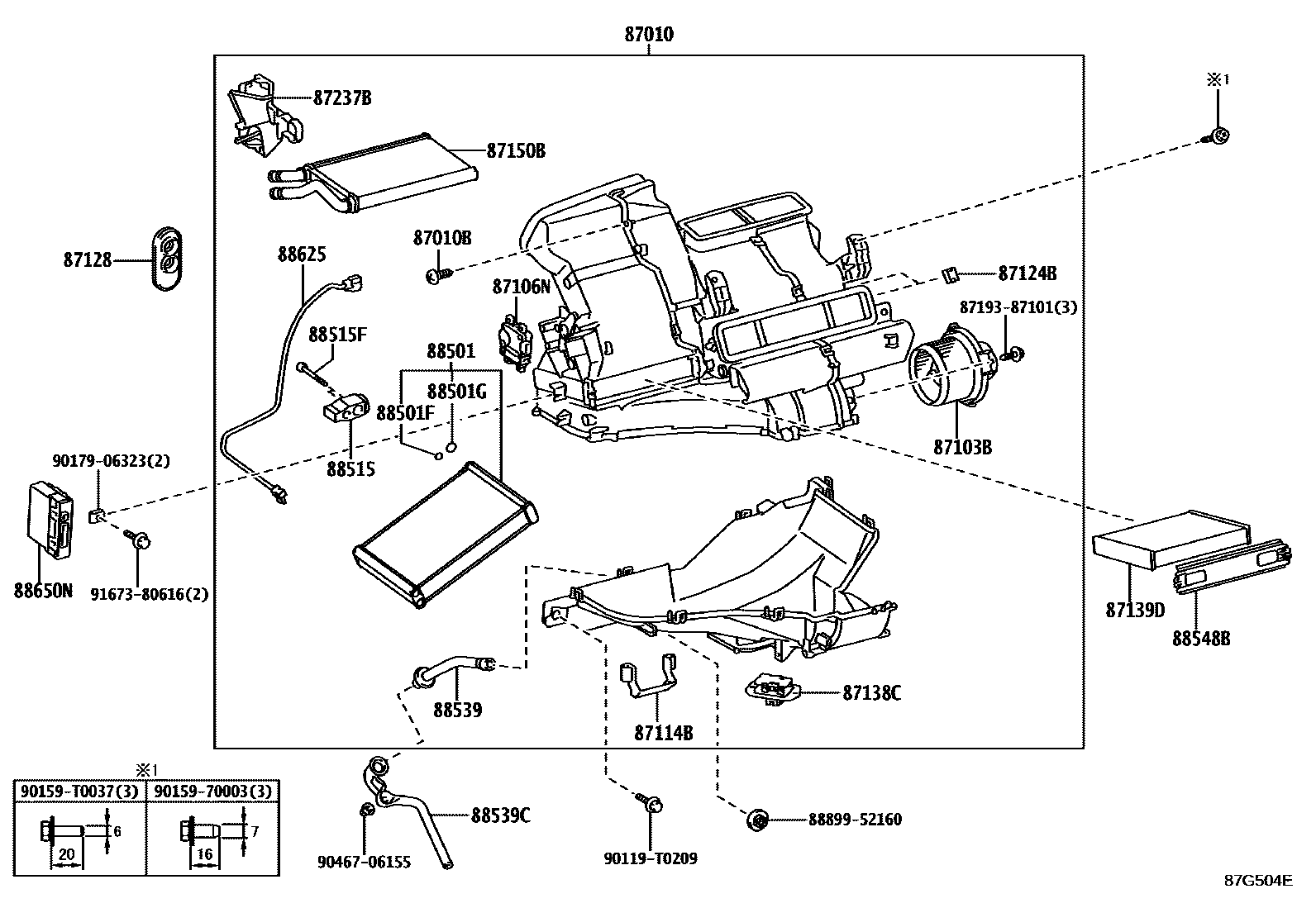

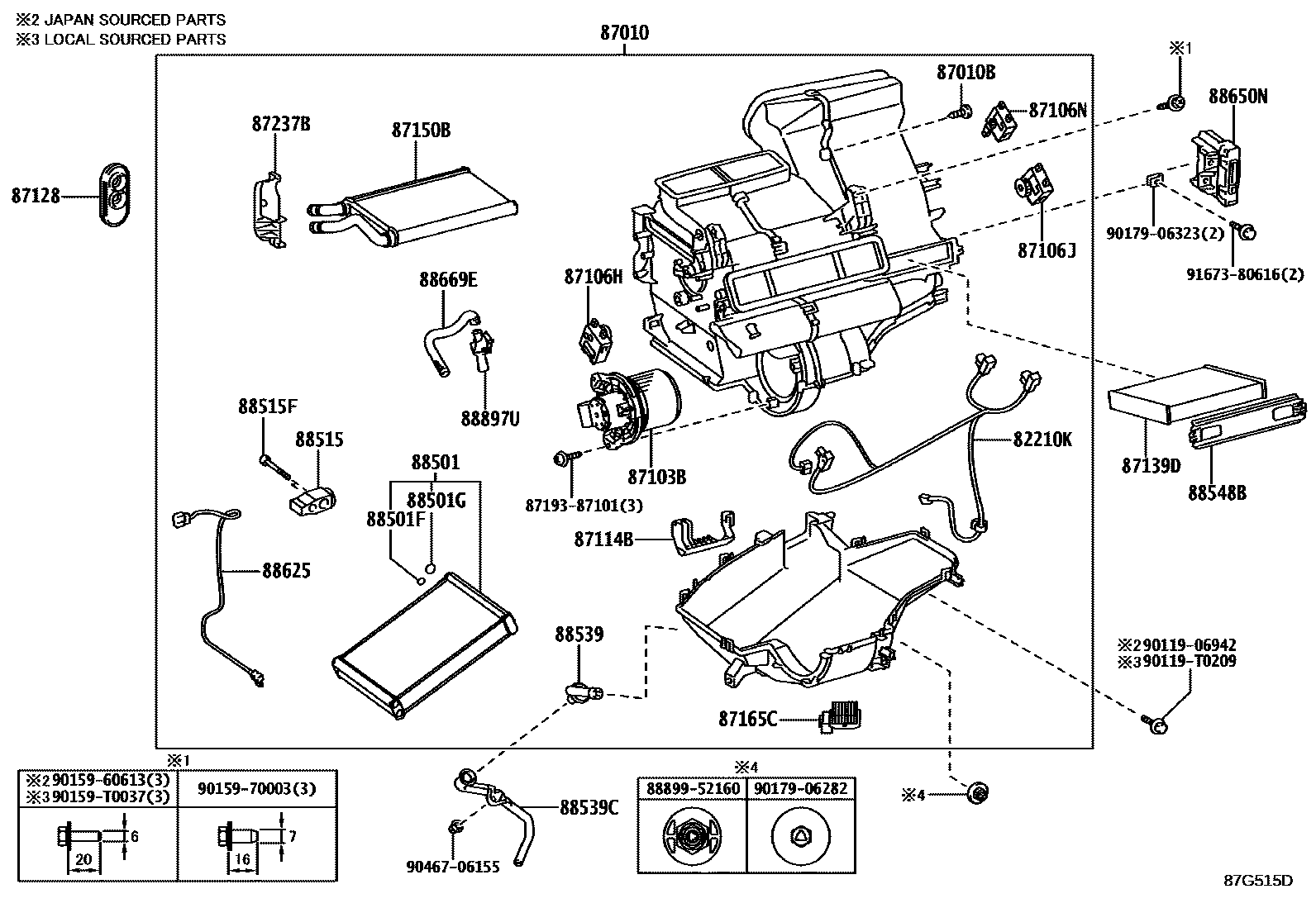

Toyota YARIS EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 17 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82210K | Air conditioning wiring harness assembly | 82212-0D010 · 82212-0D020 · 82212-0D090 · 82212-0D100 · 82212-0D110 |
| 87010 | Air conditioning unit assembly | 87010-0D770 · 87010-0D780 · 87010-0D800 · 87010-0D810 · 87010-0D830 · 87010-0D840 · 87010-0DA10 · 87010-0DA20 · 87010-0DB70 · 87010-0DB80 · 87010-0DC70 · 87010-0DC80 · 87010-0DE70 · 87010-0DE80 · 87010-0DE90 · 87010-0DF00 · 87010-0DF10 · 87010-0DF20 · 87010-0DF40 · 87010-0DF50 · 87010-0DF70 · 87010-0DF80 · 87010-0DG40 · 87010-0DG41 · 87010-0DG60 · 87010-0DG61 · 87010-0DJ10 · 87010-0DK50 · 87010-0DK60 · 87010-0DK70 · 87010-0DM10 · 87010-0DM11 · 87010-0DM20 · 87010-0DM30 · 87010-0DM40 · 87010-0DM50 · 87010-0DM80 · 87010-0DM90 · 87010-0DN00 · 87010-0DN01 · 87010-0DN80 · 87010-0DN90 · 87010-0DP20 · 87010-0DP30 · 87010-0DQ00 · 87010-0DQ01 · 87010-0DQ10 · 87010-0DQ11 · 87010-0DQ60 · 87010-0DQ70 |
| 87010B | Screws (for air conditioning unit) | 88718-0A020 · 90068-00042 · 90094-90426 · 90099-00317 · 90099-00968 |
| 87103B | Blower motor sub-assembly with fan | 87103-0D280 · 87103-0D290 · 87103-0D310 · 87103-0D330 · 87103-0D360 · 87103-0D450 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-0D070 · 87106-0D100 · 87106-0D310 · 87106-0D360 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-0D070 · 87106-0D100 · 87106-0D190 · 87106-0D310 · 87106-0D530 |
| 87106N | Damper servo mechanism sub-assembly (for recirculation) | 87106-0D150 · 87106-0D160 · 87106-0D180 · 87106-0D200 · 87106-0D320 · 87106-0D370 · 87106-0D380 · 87106-0D440 · 87106-0D450 · 87106-0D520 · 87106-0D540 · 87106-0D550 |
| 87114B | heater cover | 87114-0D080 · 87114-0D090 · 87114-0D100 |
| 87121K | heater bracket | 87101-0D090 |
| 87124B | heater clip | 87124-0D110 · 87124-0D160 · 87124-0D170 · 87124-0D190 · 87124-0D310 |
| 87128 | heater seal | 87128-0D090 · 87128-0D091 · 87128-0D100 · 87128-0D110 · 87128-0D130 · 87128-0D131 · 87128-0D150 · 87128-0D220 |
| 87138C | Blower resistor | 87138-0D070 · 87138-0D150 · 87138-0D160 · 87138-0D300 · 87138-0D330 · 87138-0D340 · 87138-0D350 · 87138-0K090 · 87138-0K110 |
| 87139D | Air fine filter element | 87139-02130 · 87139-02150 · 87139-06070 · 87139-06080 · 87139-0D050 · 87139-0D130 · 87139-0D170 · 87139-50100 |
| 87150B | Heater radiator assembly | 87150-0D140 · 87150-0D160 · 87150-0D210 · 87150-0D240 |
| 87165C | Blower motor control device | 87165-0D010 · 87165-0D040 · 87165-0D060 · 87165-0D100 · 87165-0D140 · 87165-0D150 · 87165-0D160 · 87165-0D180 · 87165-0D200 |
| 87237B | Heater connection cover | 87237-0D040 · 87237-0D050 · 87237-0D070 · 87237-0D120 |
| 88482 | cooler cover | 88482-0D010 · 88482-0K010 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-0D240 · 88501-0D250 · 88501-0D280 · 88501-0D320 · 88501-0D370 · 88501-0D380 · 88501-0D400 · 88501-0D460 · 88501-0D510 · 88501-0D520 · 88501-0D530 · 88501-0D570 |
| 88501F | No. 1 cooler evaporator O-ring (discharge) | 90068-14044 · 90099-14120 |
| 88501G | No. 1 cooler evaporator O-ring (suction) | 90068-14043 · 90099-14121 |
| 88515 | Cooler expansion valve | 88515-0D170 · 88515-0D240 · 88515-0D300 · 88515-0D370 · 88515-0D390 · 88515-0D400 · 88515-0D440 · 88515-0D490 · 88515-0D500 · 88515-0D570 · 88515-0D580 · 88515-0D590 · 88515-0D610 · 88515-0K100 |
| 88515F | Bolt (for cooler expansion valve) | 90068-04057 · 90099-04630 |
| 88539 | No. 1 Cooler Unit Drain Hose | 88539-0D290 · 88539-0D300 · 88539-0D310 · 88539-0D330 · 88539-0D420 · 88539-0D560 |
| 88539C | No. 2 cooler unit drain hose | 88539-0D160 · 88539-0D340 · 88539-0D350 · 88539-0D360 · 88539-0D380 · 88539-0D440 |
| 88539H | connector | 82824-0D060 |
| 88548B | air filter housing | 88548-0D160 · 88548-0D180 · 88548-0D200 · 88548-0D230 · 88548-0D260 |
| 88625 | Cooler No. 1 Thermistor | 88620-0D050 · 88620-0D060 · 88620-0D070 · 88620-0D090 · 88620-0D120 · 88620-0D130 · 88620-0D140 · 88620-0D170 · 88620-0D190 · 88620-0D200 · 88620-0D260 · 88620-0D270 · 88620-0D360 |
| 88650N | Air conditioning amplifier assembly | 88650-0D430 · 88650-0D440 · 88650-0D450 · 88650-0D460 · 88650-0D470 · 88650-0D480 · 88650-0D490 · 88650-0D500 · 88650-0D510 · 88650-0D650 · 88650-0D660 · 88650-0D670 · 88650-0D680 · 88650-0D690 · 88650-0D770 · 88650-0D780 · 88650-0D790 · 88650-0D800 · 88650-0D810 · 88650-0D820 · 88650-0D870 · 88650-0D880 · 88650-0D890 · 88650-0DB10 · 88650-0DB30 |
| 88669E | air hose | 87233-0D010 · 87233-0D070 · 87233-0D100 · 87233-0D170 · 87233-0D180 · 87233-0D200 · 88669-0D040 · 88669-0D070 |
| 88688Z | Bracket | 87121-0D150 |
| 88897U | aspirator tube | 88897-0D010 · 88897-0D030 · 88897-0D040 · 88897-0D080 · 88897-0D110 |
