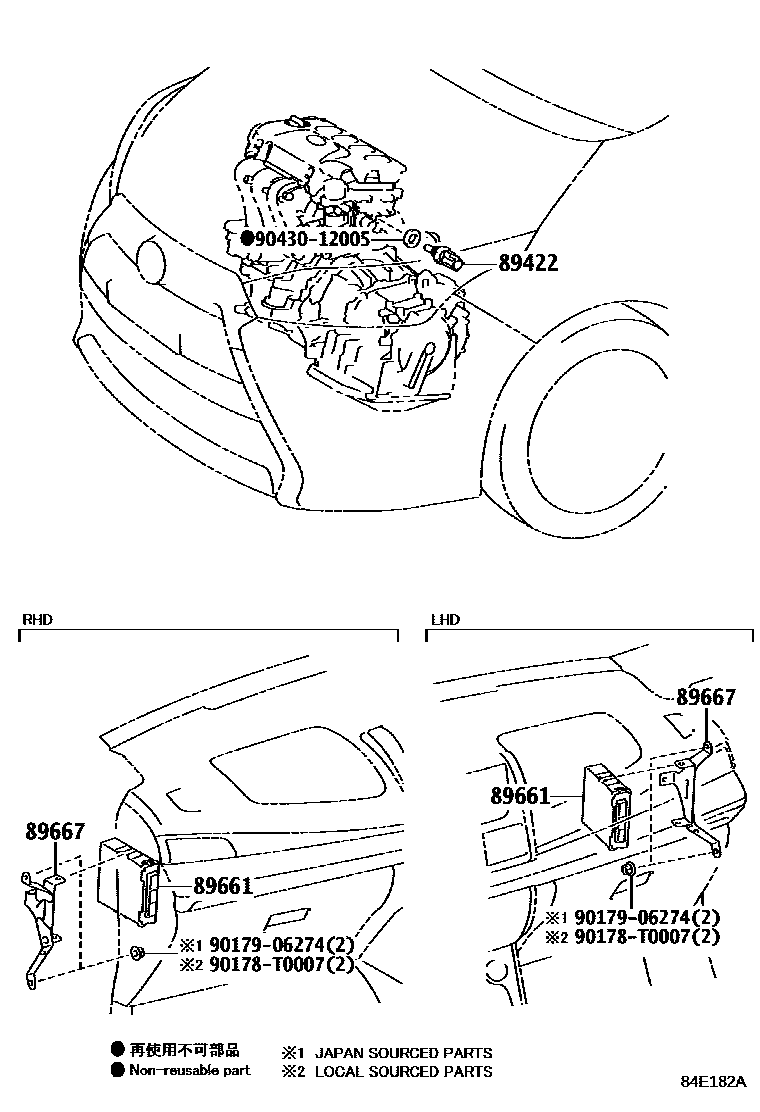

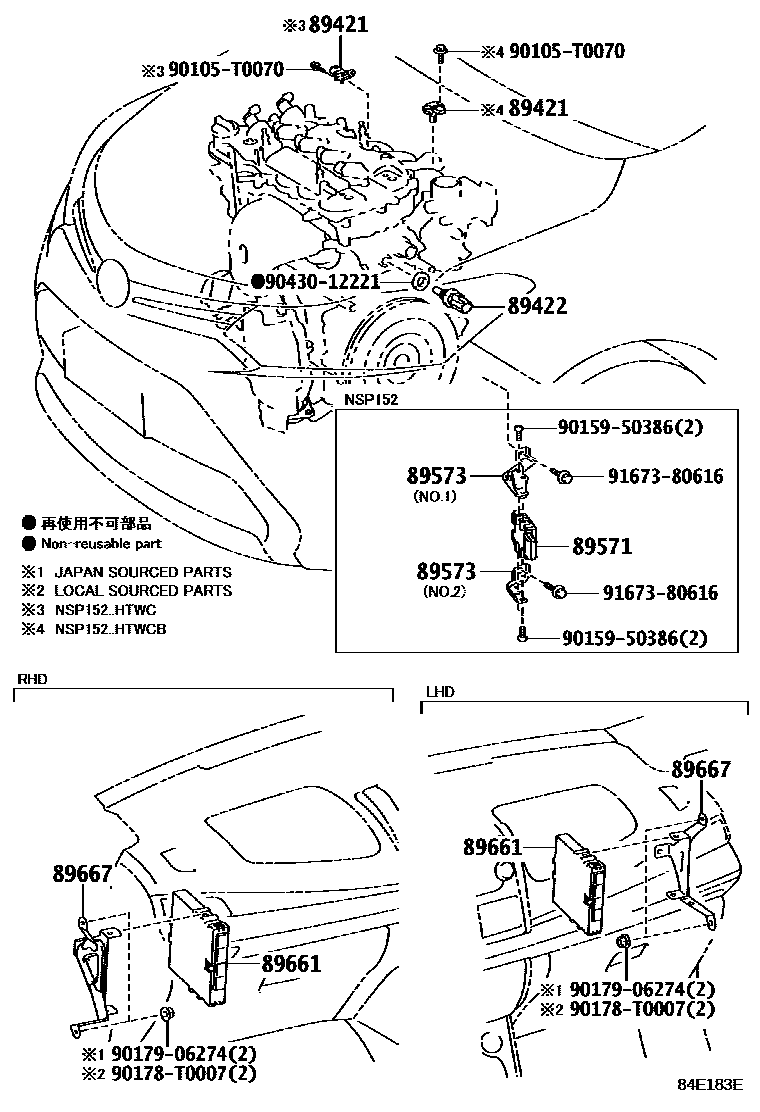

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-47010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89571 | Fuel pump control ECU | 89571-34070 |
| 89573 | Fuel pump control ECU bracket | 89573-52030 · 89573-52040 |
| 89661 | Engine control ECU | 89661-0DL10 · 89661-0DL40 · 89661-0DL70 · 89661-0DL80 · 89661-0DM10 · 89661-0DM40 · 89661-0DN30 · 89661-0DN40 · 89661-0DN41 · 89661-0DN50 · 89661-0DN51 · 89661-0DS40 · 89661-0DS50 · 89661-0DU70 · 89661-0DU90 · 89661-0DW40 · 89661-0DW90 · 89661-0DX00 · 89661-0DX10 · 89661-0DX20 · 89661-0DX60 · 89661-0DX70 · 89661-0DX80 · 89661-0DX90 · 89661-0DY00 · 89661-0DY10 · 89661-0DY70 · 89661-0DY80 · 89661-0DY90 · 89661-0DZ40 · 89661-0DZ50 · 89661-0DZ70 · 89661-0DZ80 · 89661-0DZ90 · 89661-0U010 · 89661-0U060 · 89661-0U070 · 89661-0U080 · 89661-0U090 · 89661-0U270 · 89661-0U280 · 89661-0U290 · 89661-0U350 · 89661-0U360 · 89661-0U370 · 89661-0U380 · 89661-0U410 · 89661-0U510 · 89661-0U760 · 89661-0U770 · 89661-0U780 · 89661-0U790 · 89661-0UB90 · 89661-0UC00 · 89661-0UC30 · 89661-0UC60 · 89661-0UC70 · 89661-0UE80 · 89661-0UF00 |
| 89667 | Engine control ECU bracket | 89667-0D150 · 89667-0D160 · 89667-0D170 · 89667-0D180 · 89667-0D190 · 89667-0D220 · 89667-0D230 · 89667-0D240 · 89667-0D250 · 89667-0D260 · 89667-0D320 · 89667-0D340 · 89667-0D350 · 89667-0D390 |
