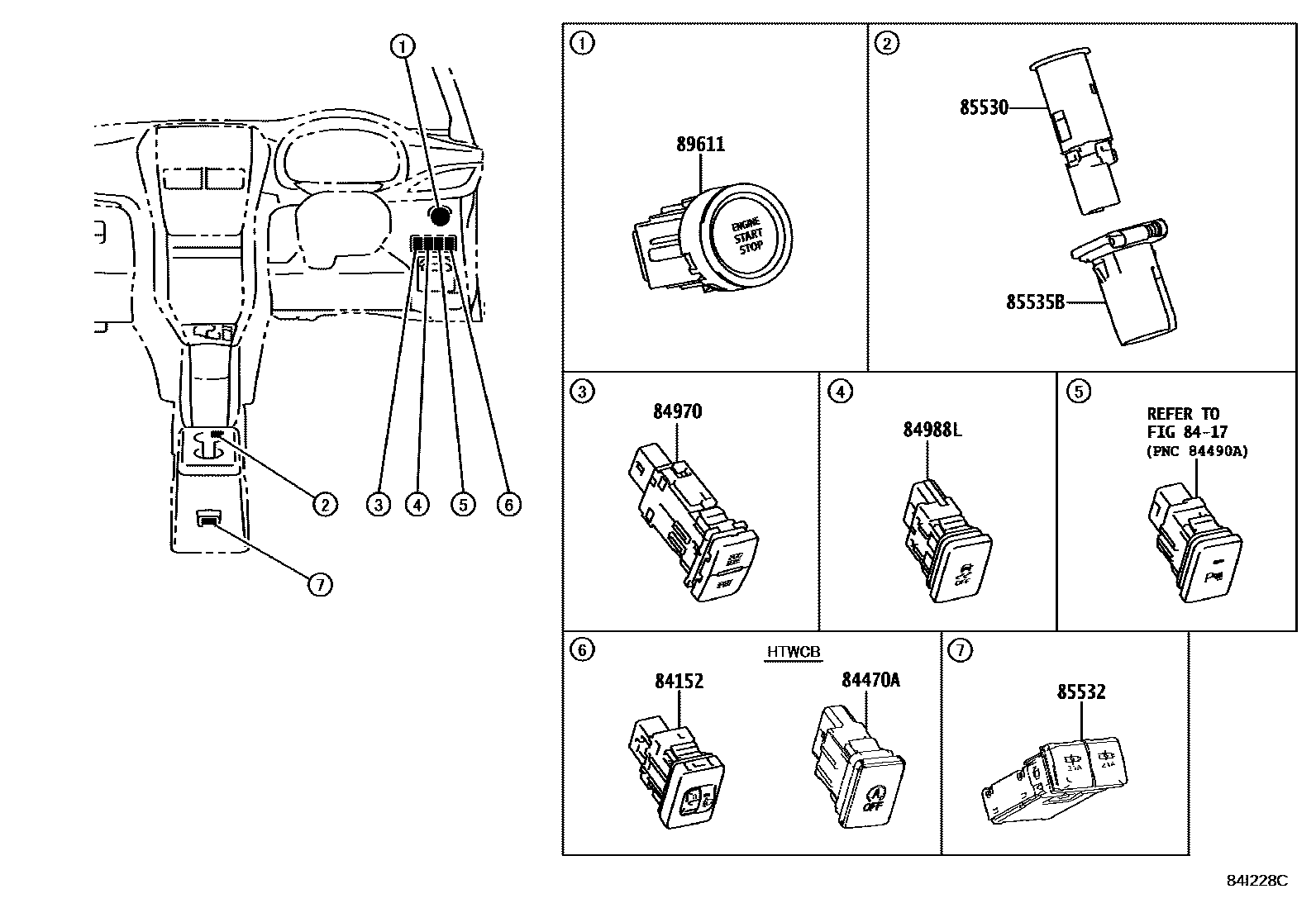

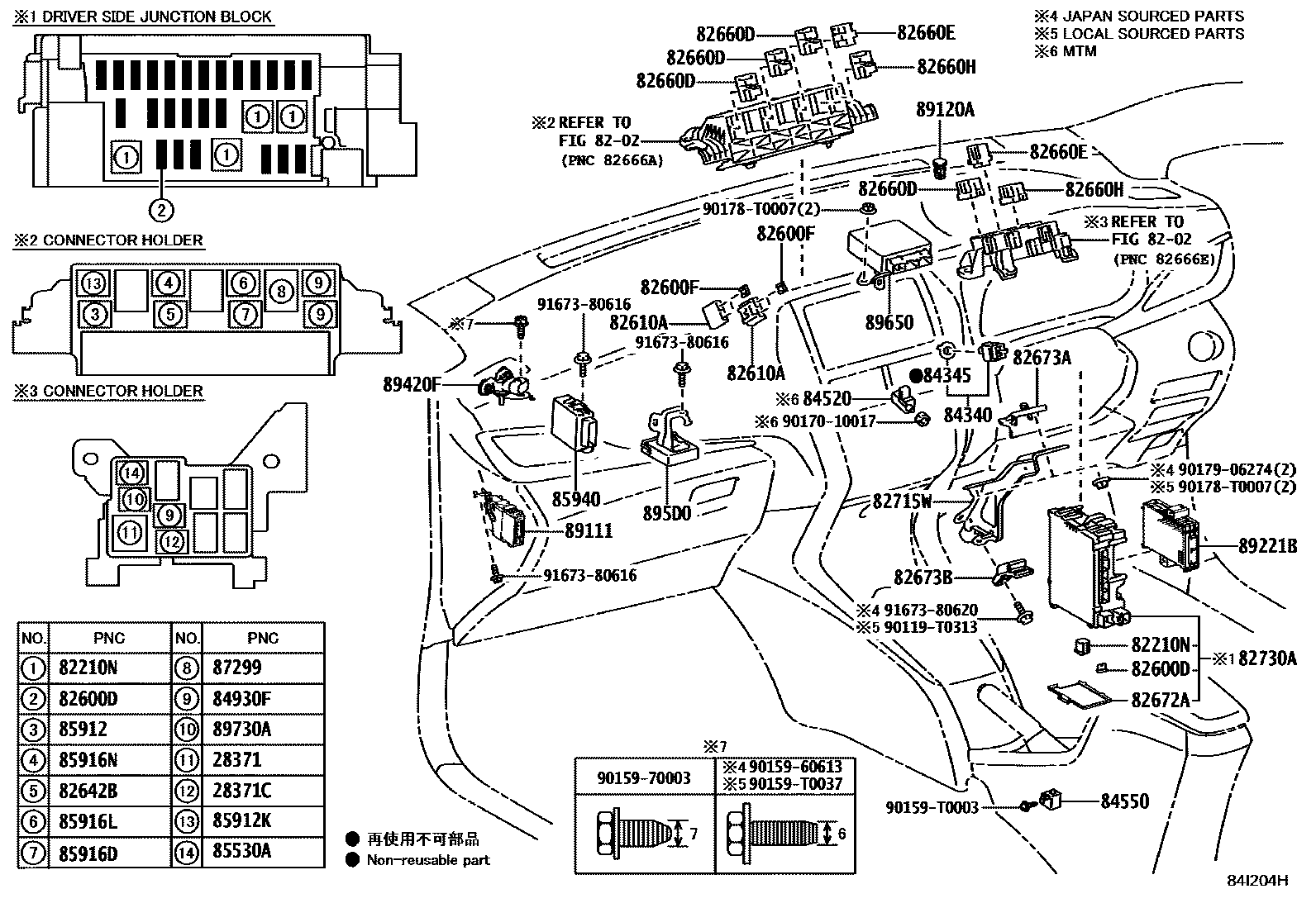

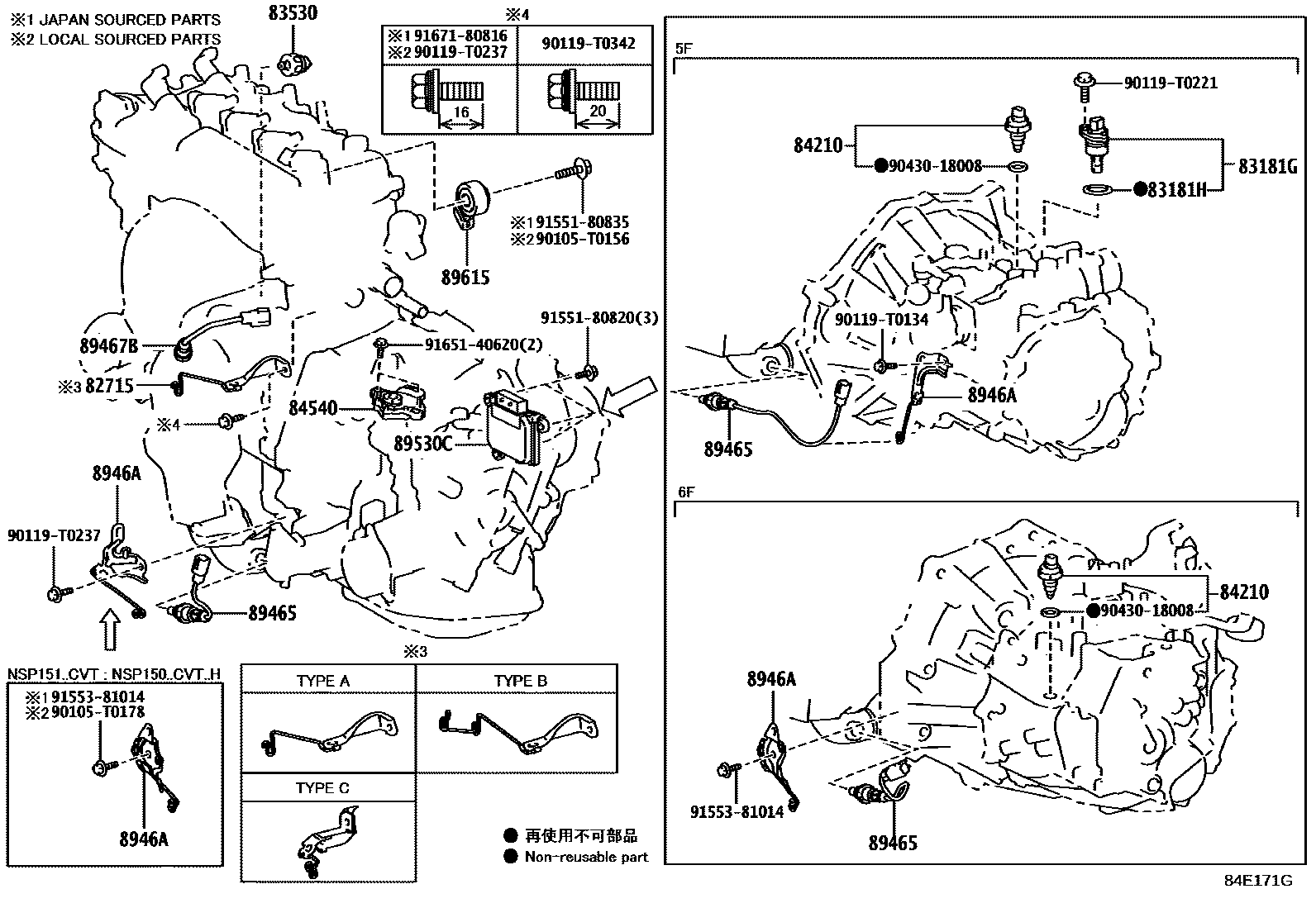

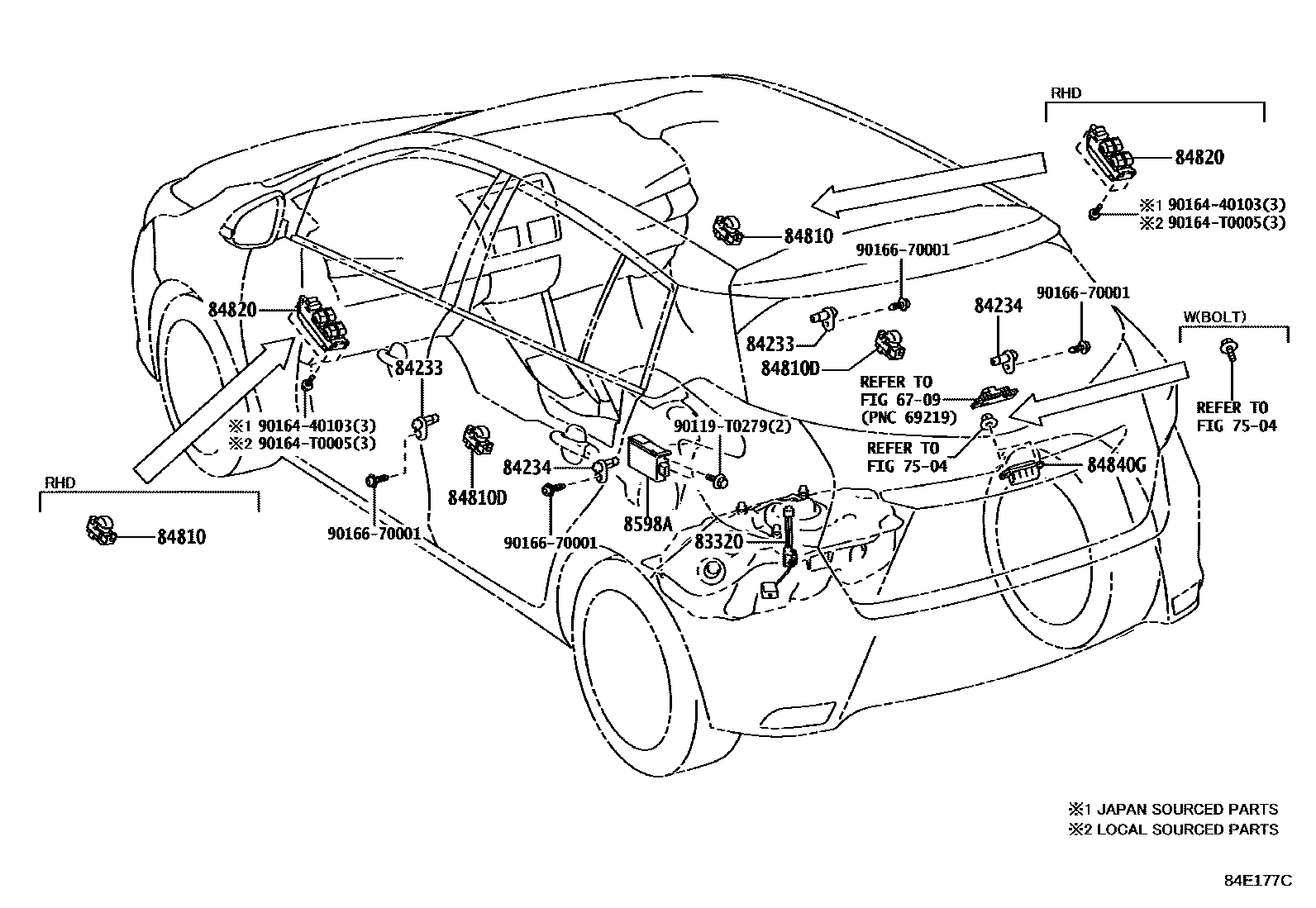

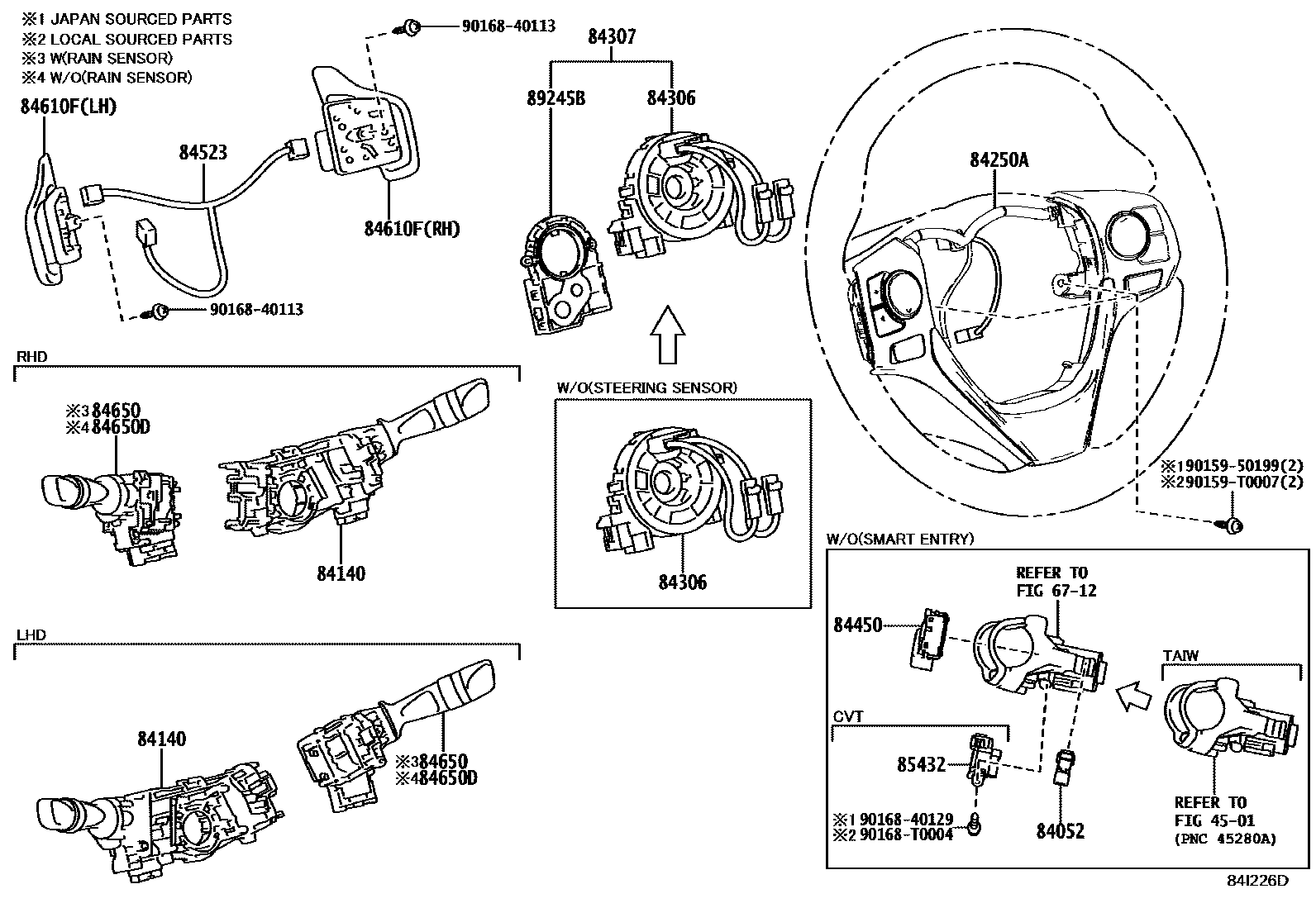

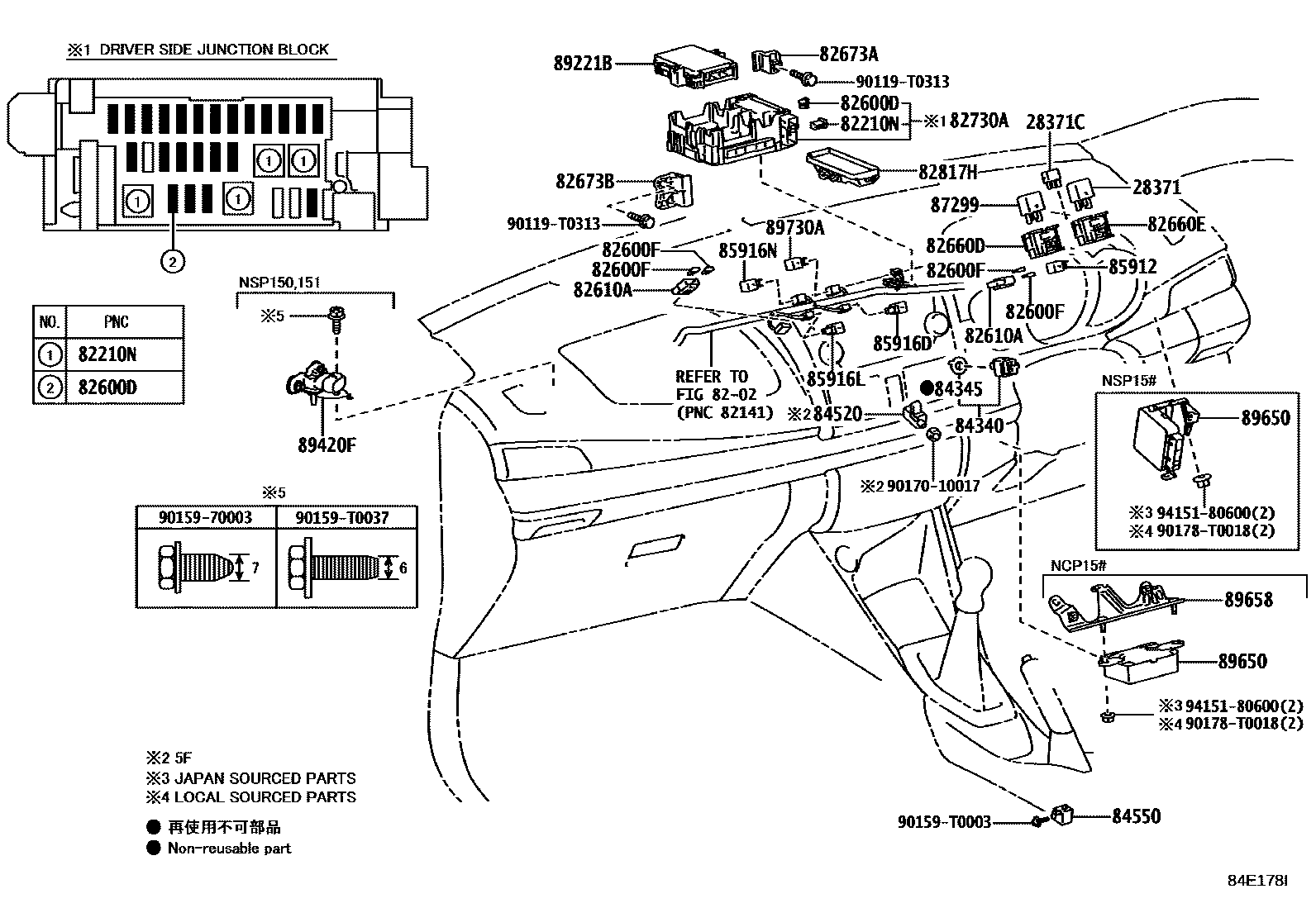

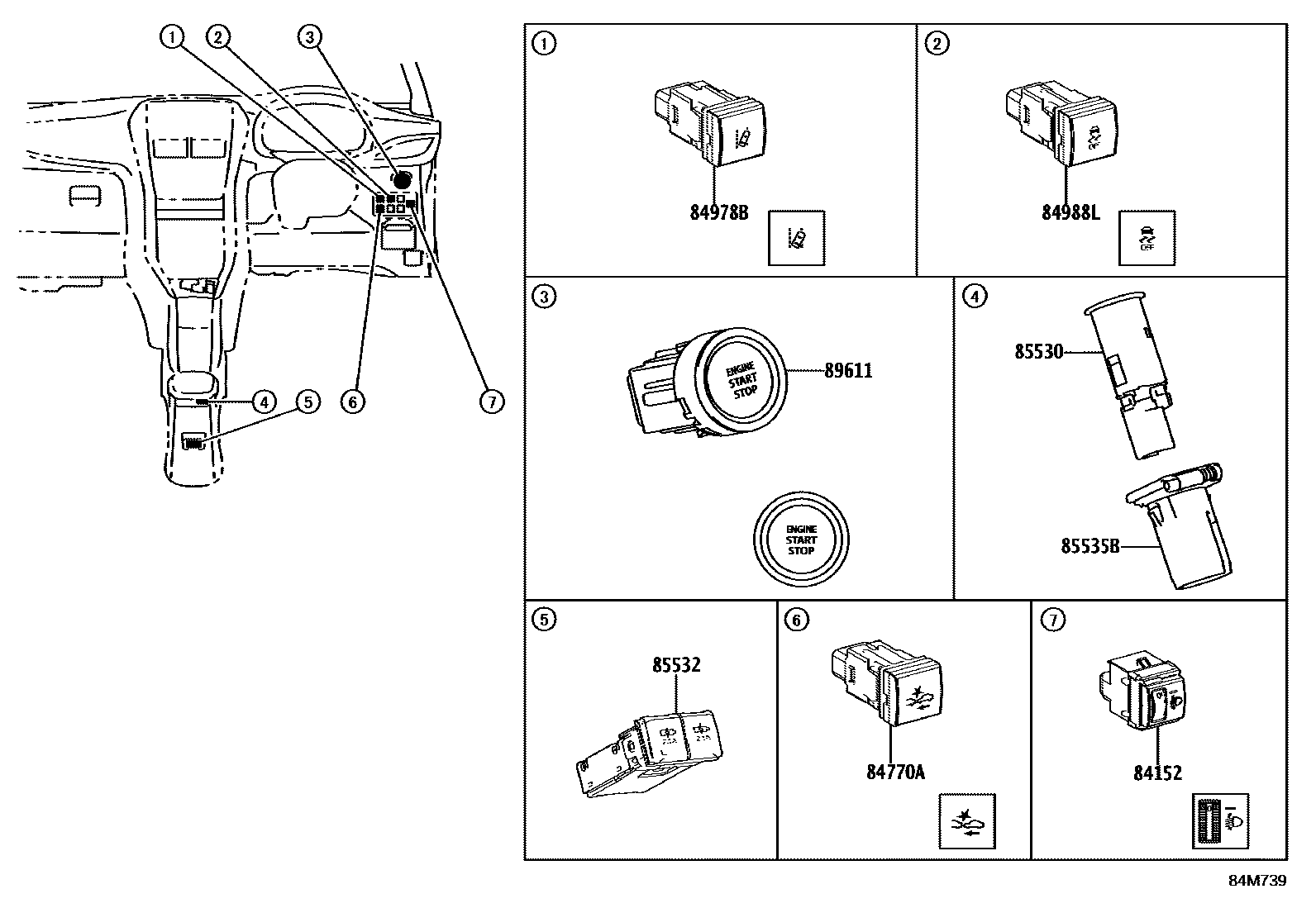

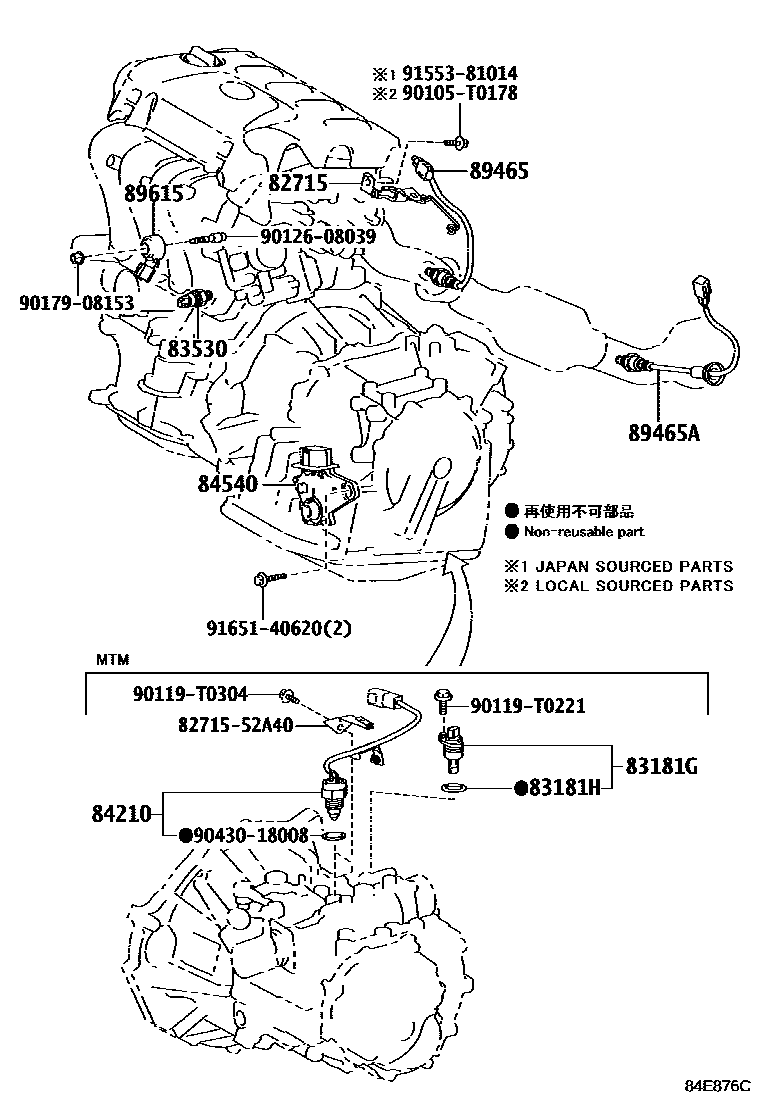

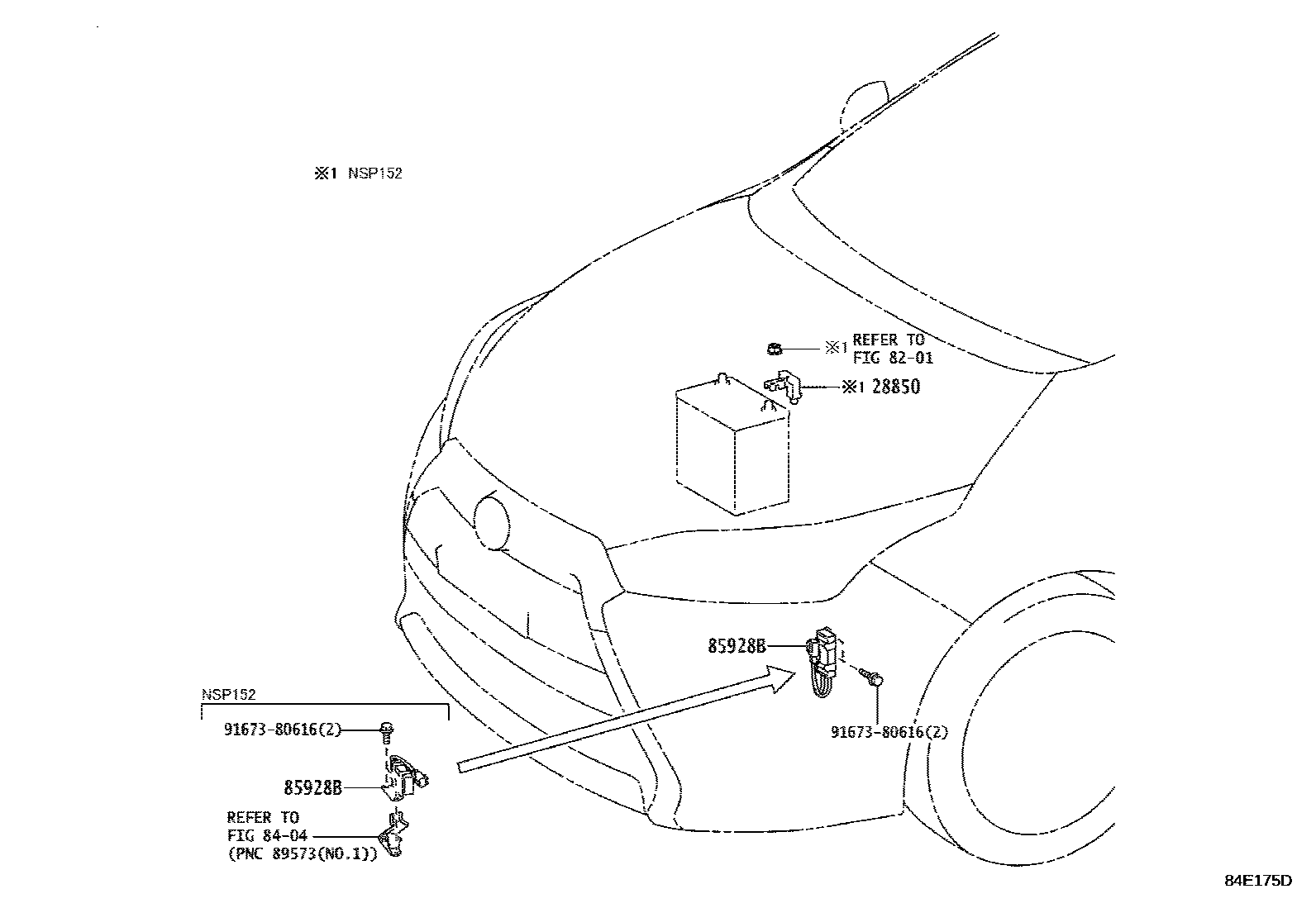

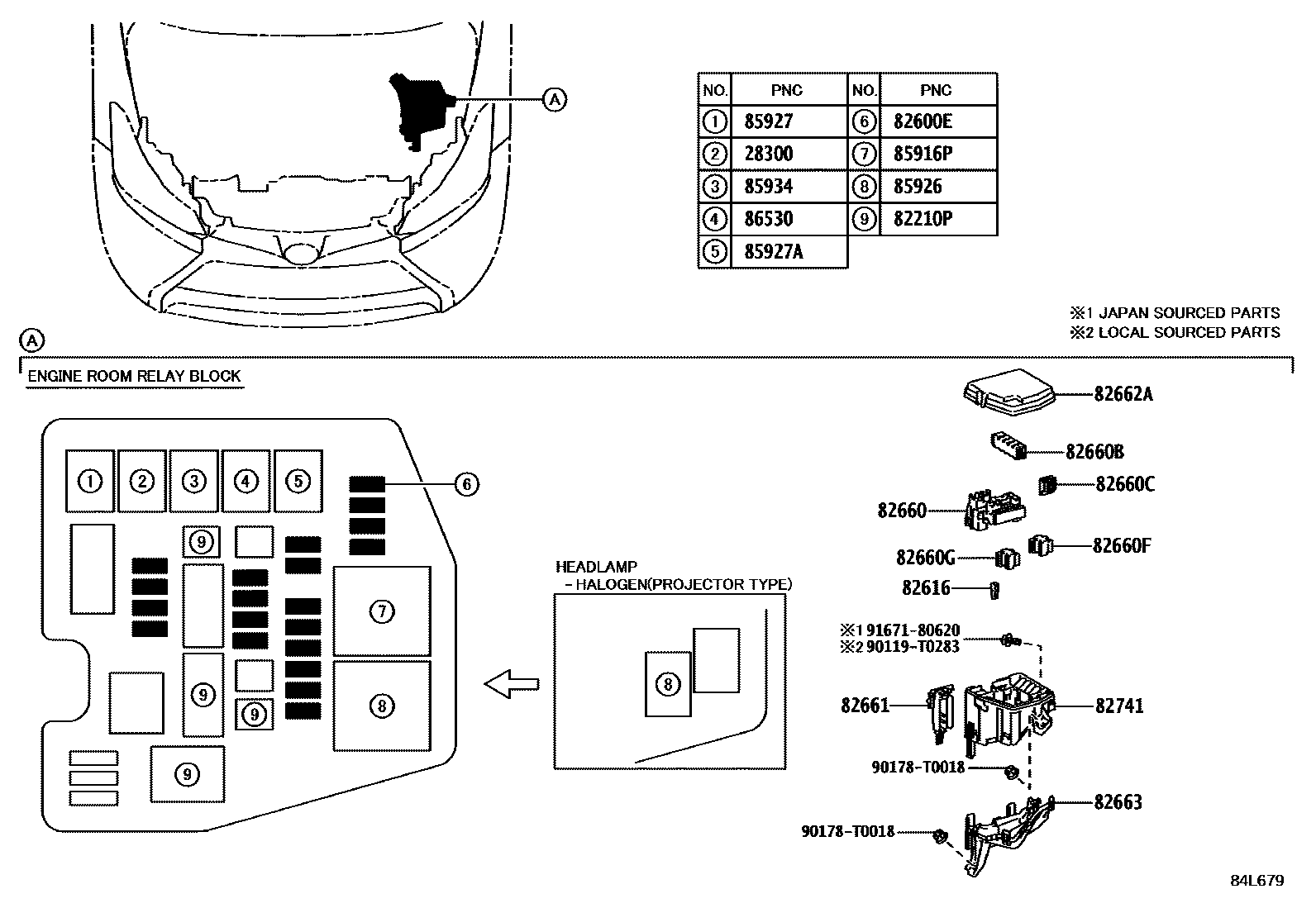

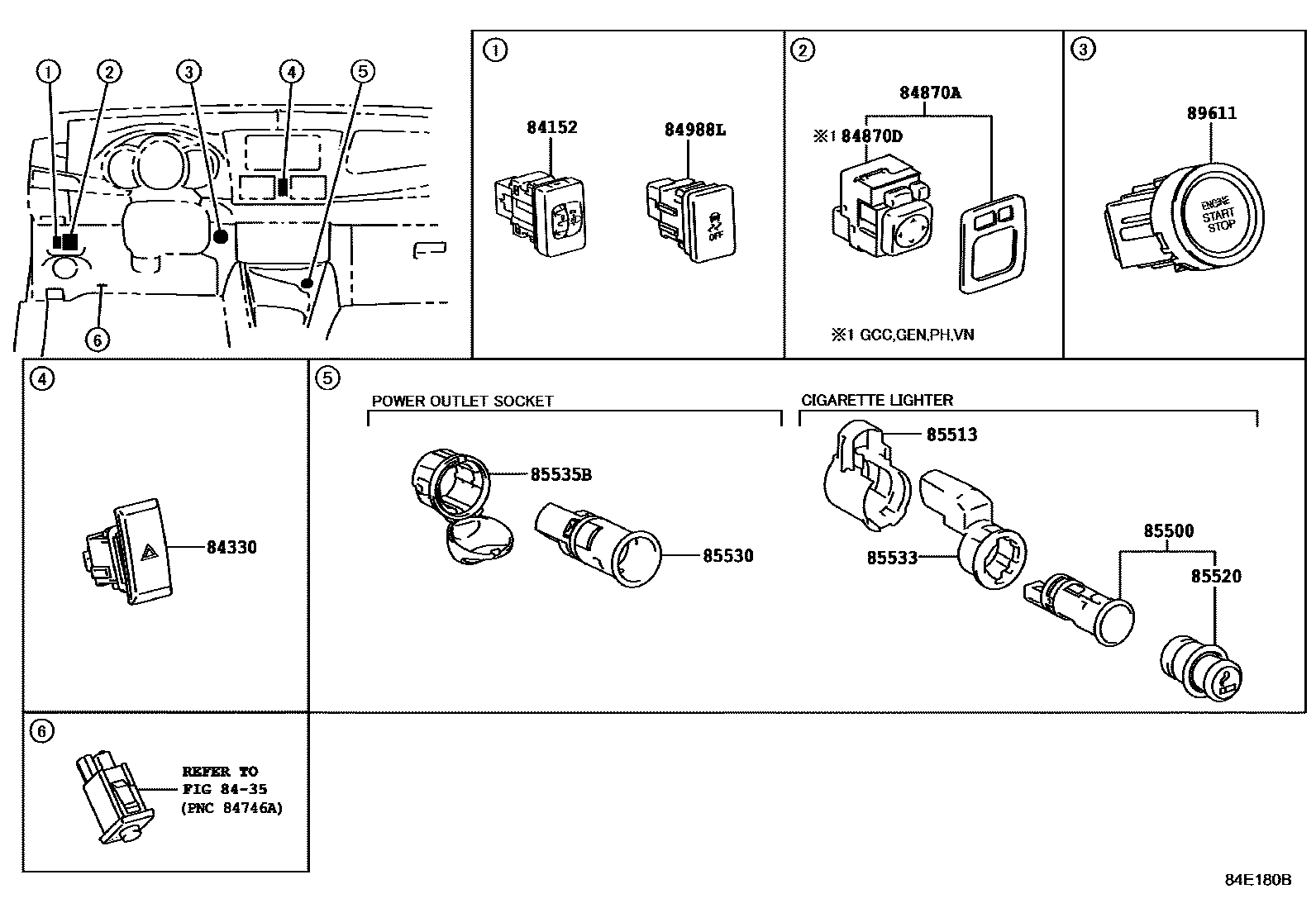

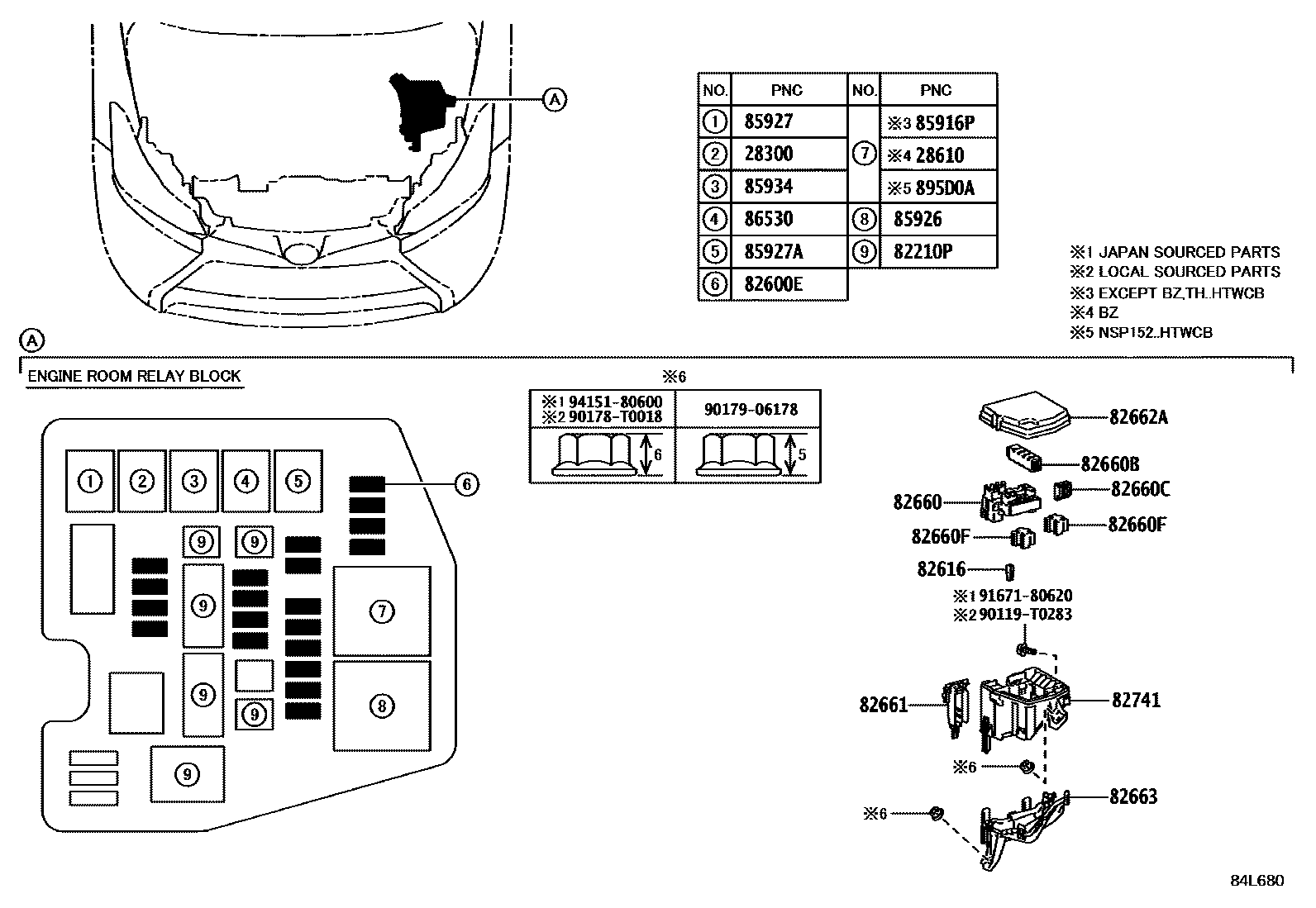

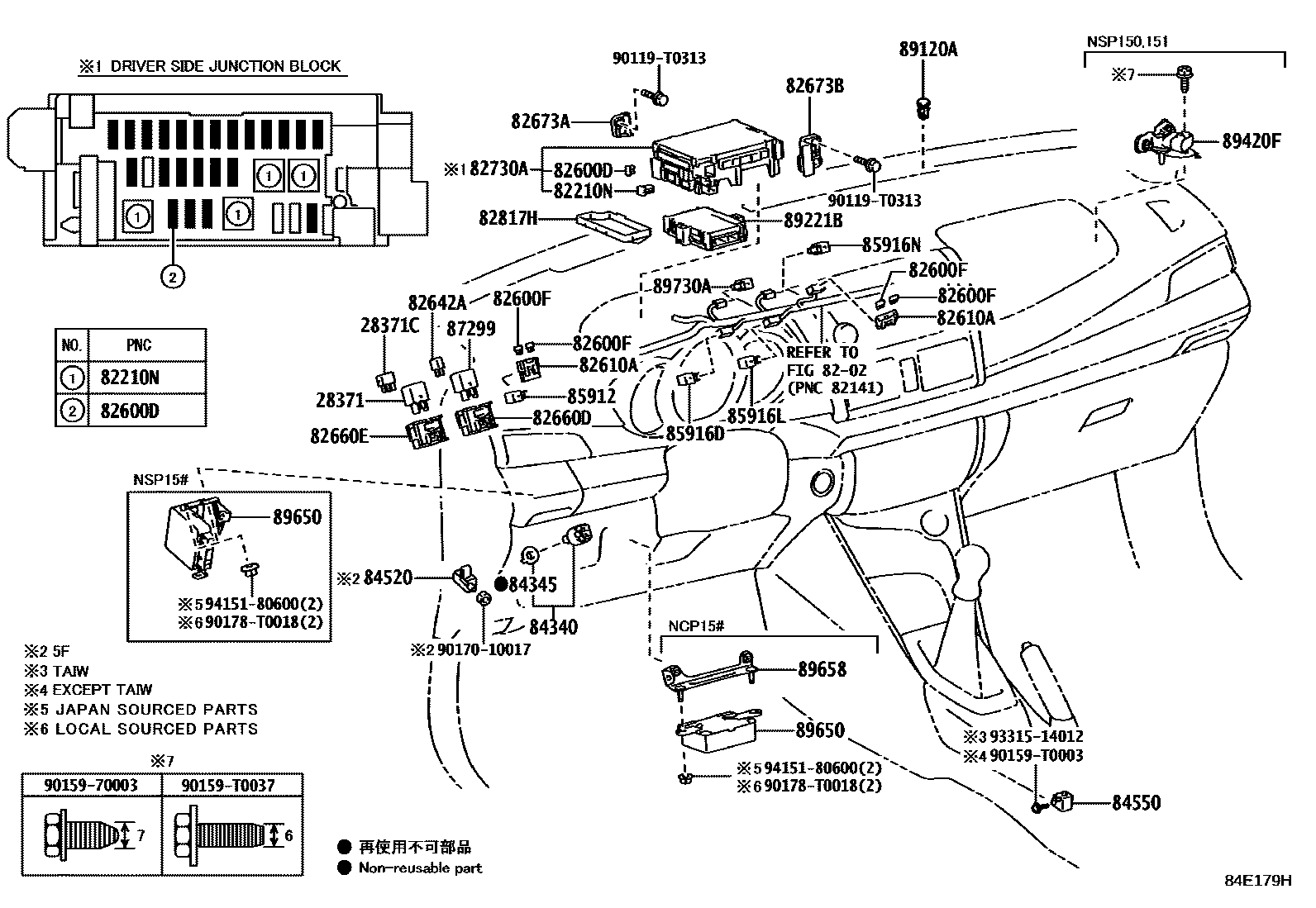

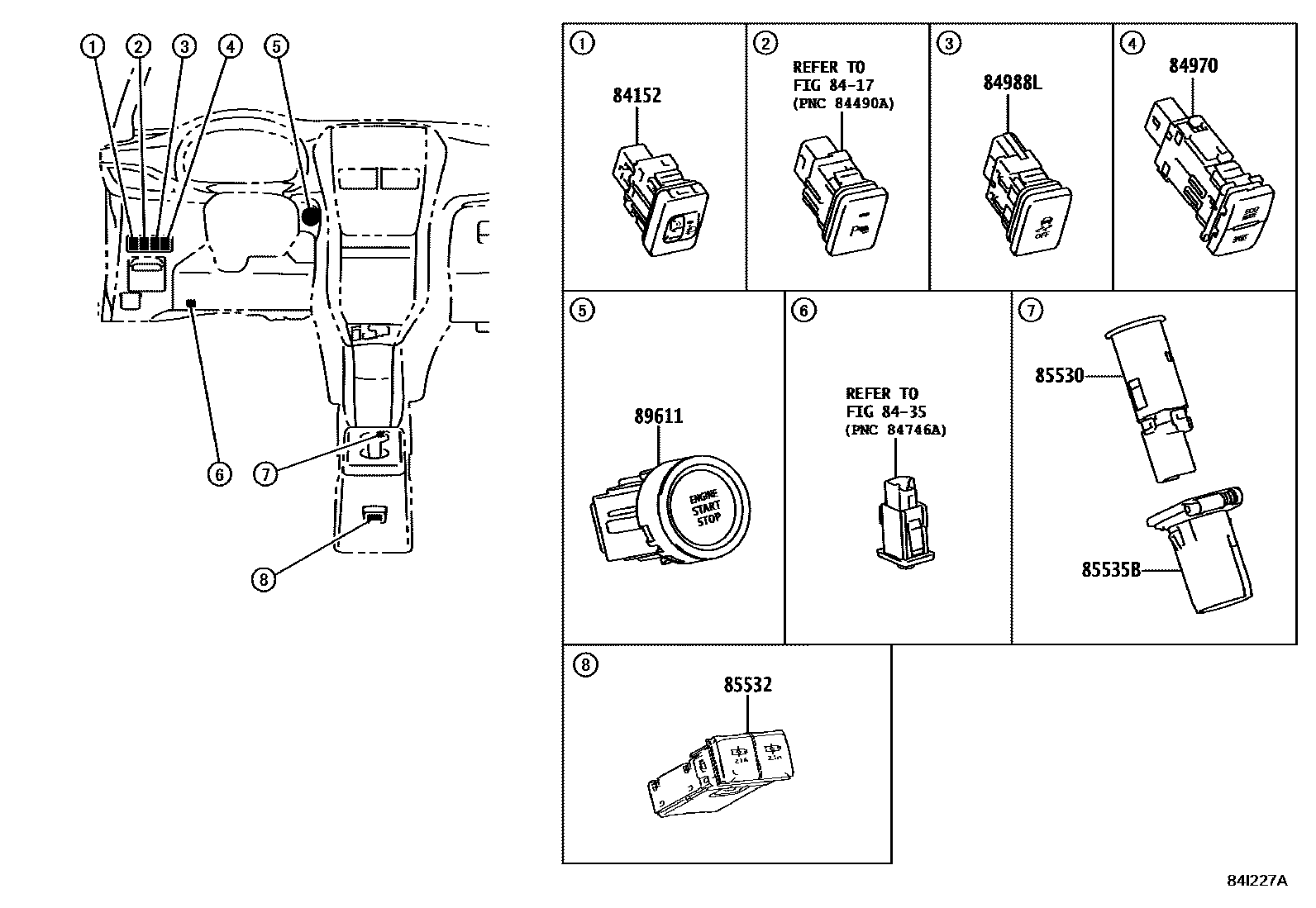

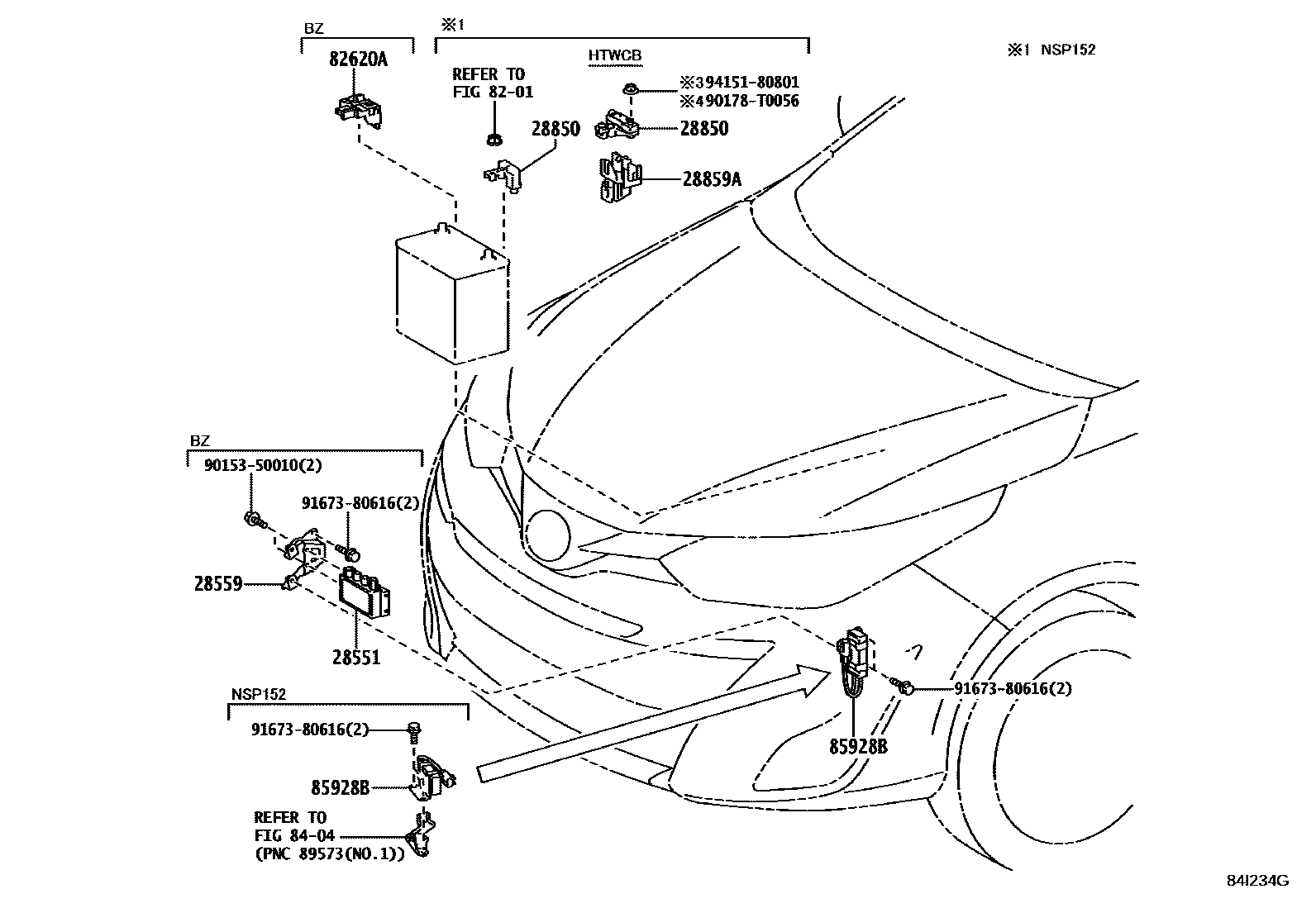

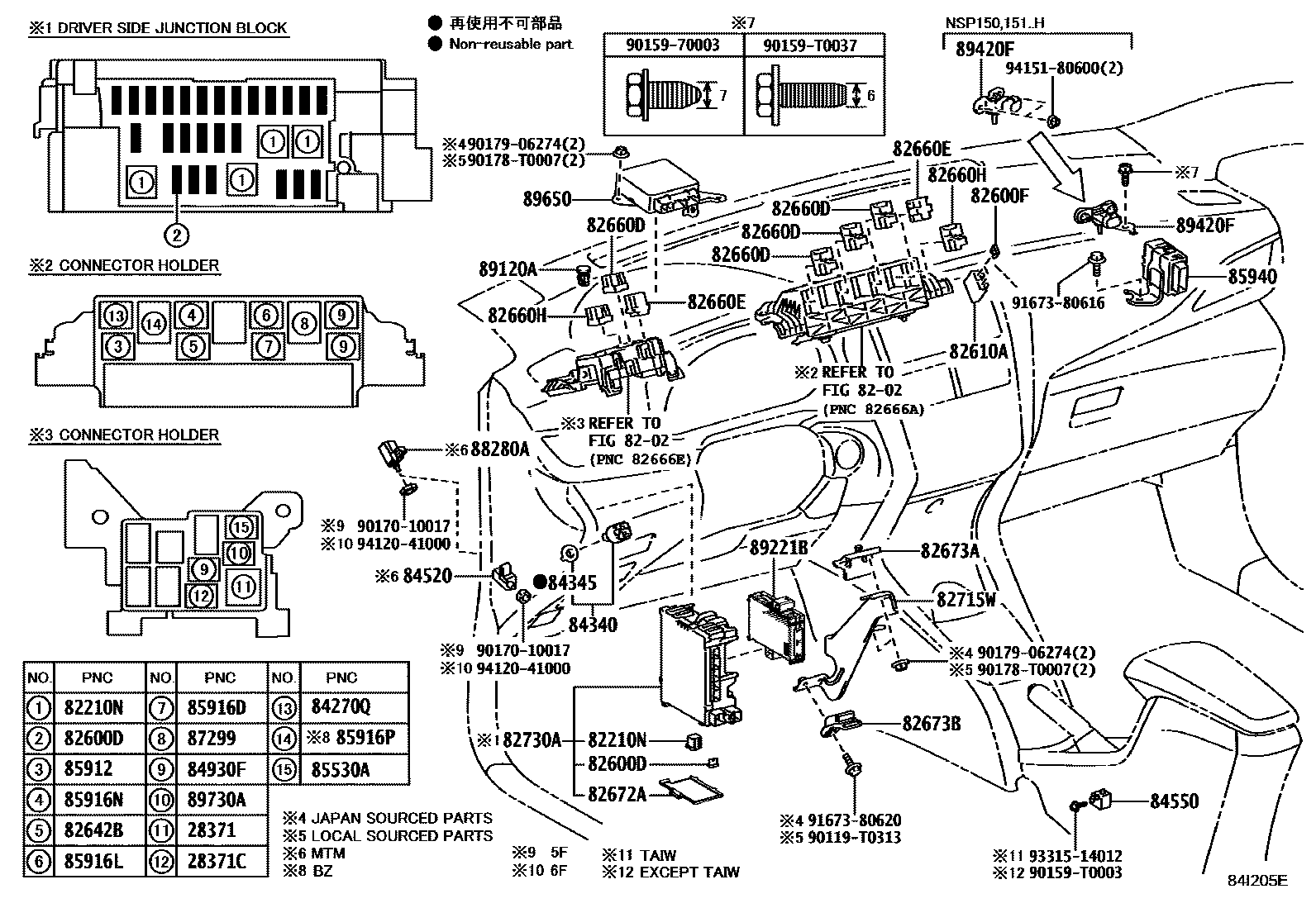

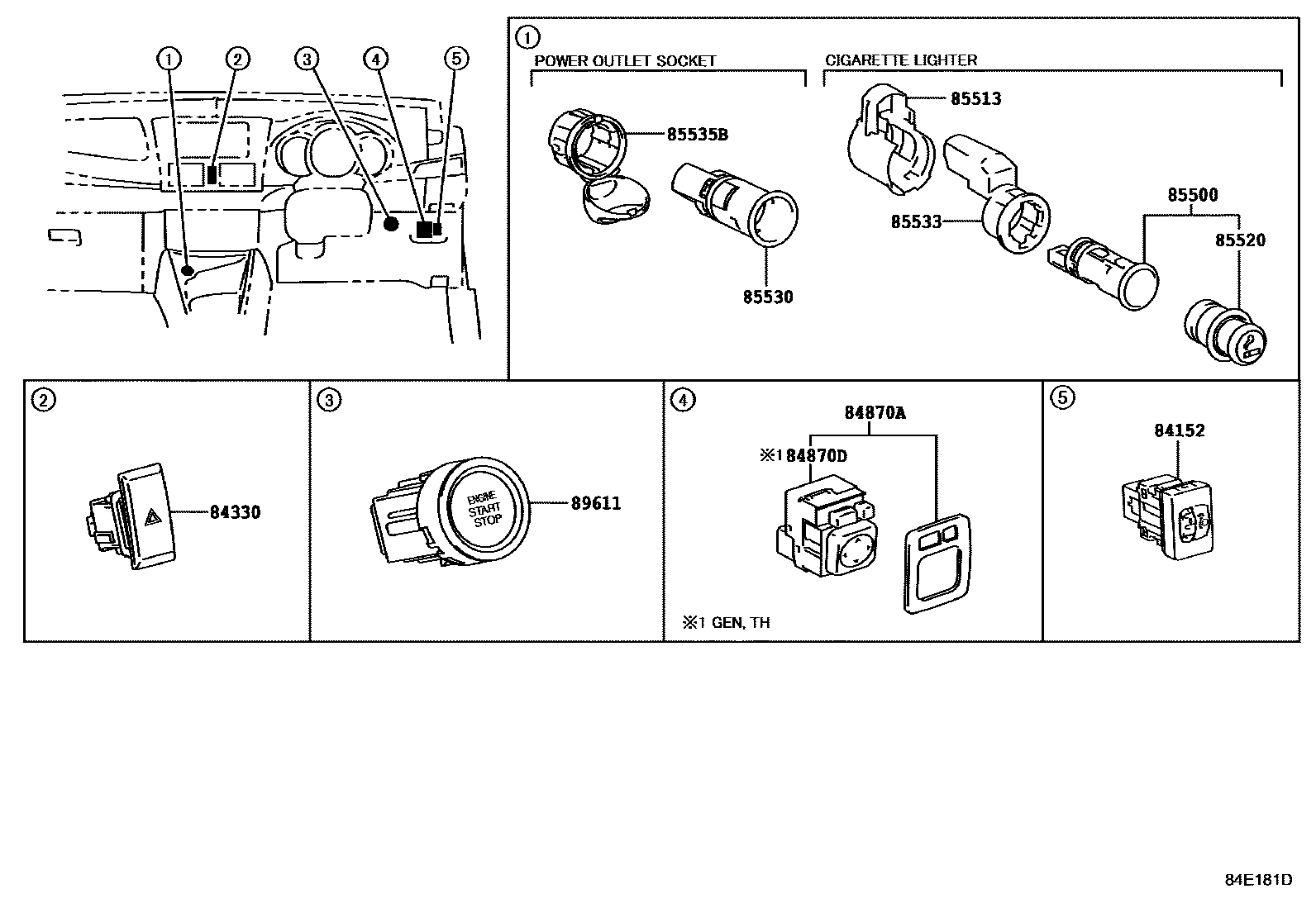

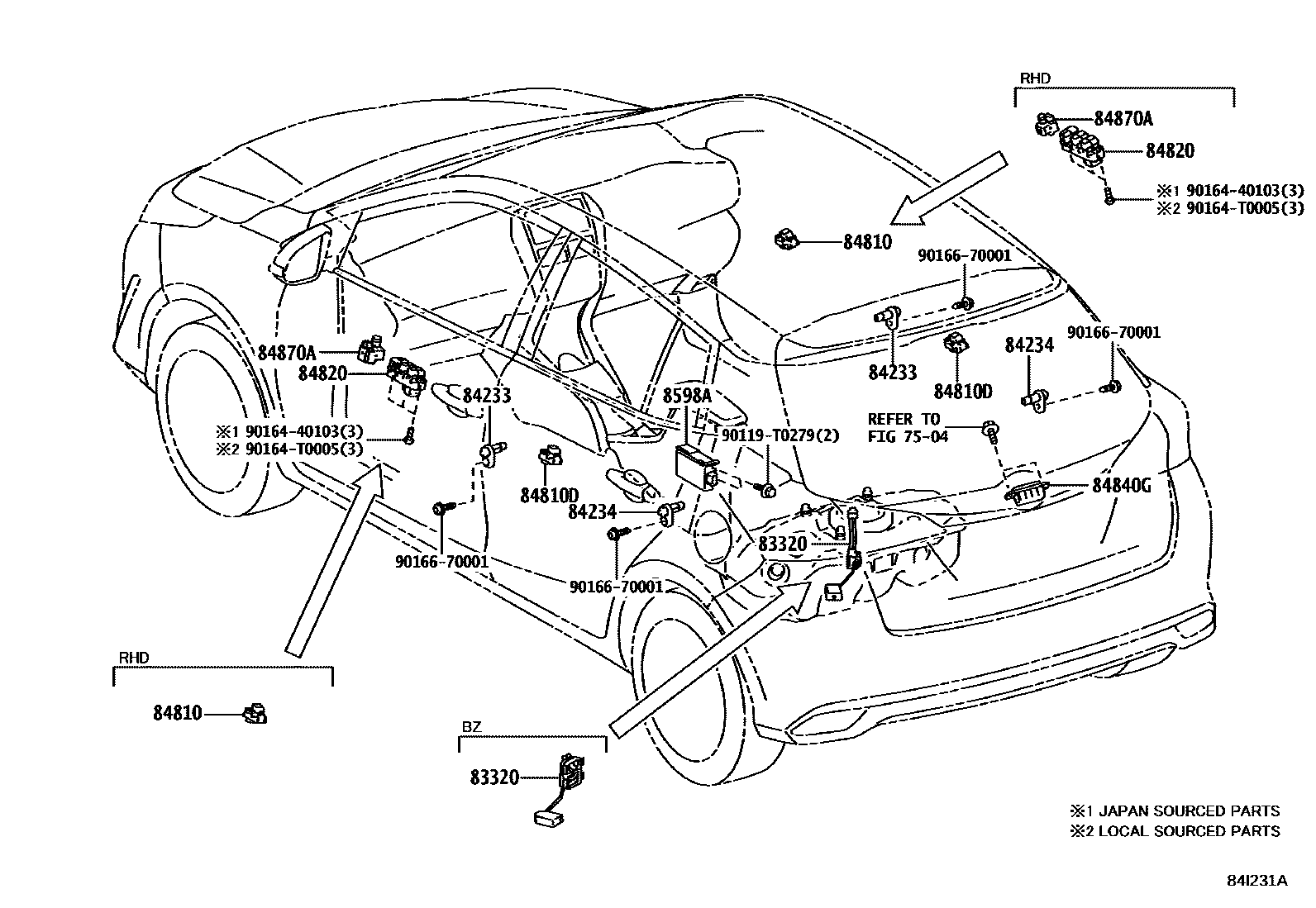

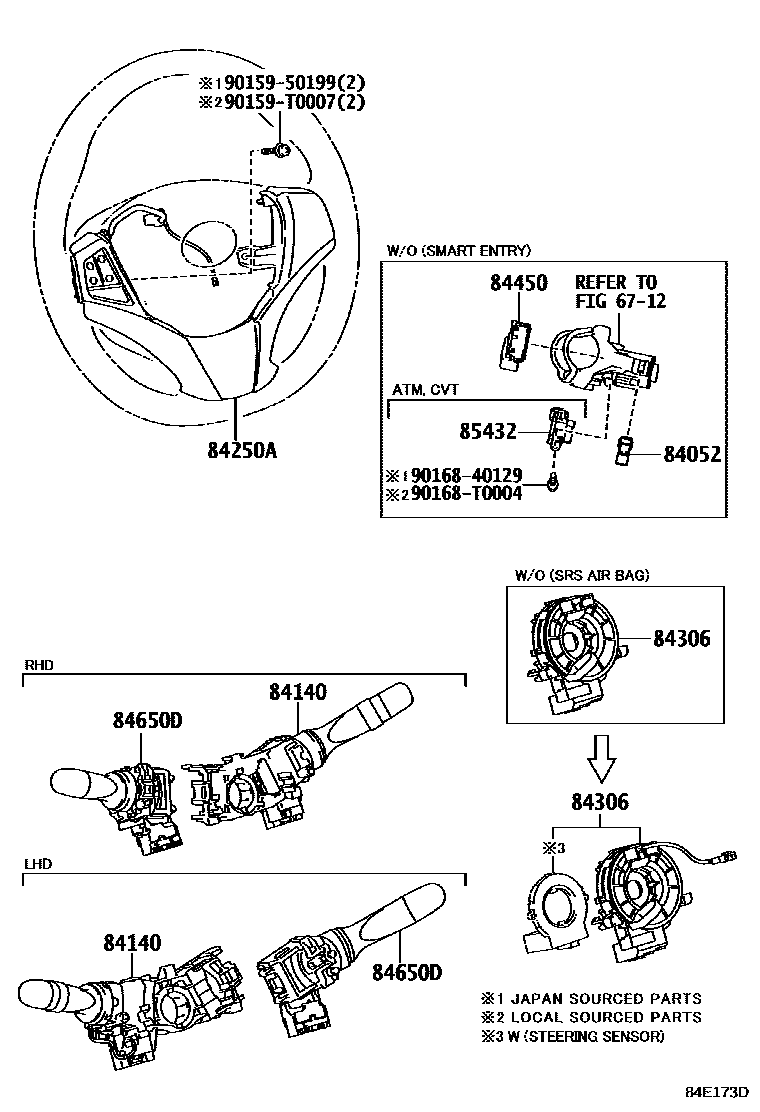

Toyota YARIS 开关和继电器和ECU — Figure 8401
Toyota YARIS EPC diagram 8401, 开关和继电器和ECU, with 19 images and 115 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28300 | Starter relay assembly | 28300-0L010 · 28300-0L011 · 28300-21020 |
| 28371 | No. 1 ignition relay | 90987-T2009 |
| 28371C | No. 2 ignition relay | 90987-02027 · 90987-T2001 |
| 28551 | glow plug controller | 28551-0E010 · 28551-30010 |
| 28559 | Glow plug controller bracket No. 1 | 28559-0Y050 |
| 28610 | Intake air heater or glow plug relay assembly | 28610-27010 |
| 28850 | Battery current sensor assembly | 28850-0Y020 · 28850-40010 |
| 28859A | Battery current sensor mount | 28859-0Y080 |
| 82210N | Instrument panel fuse | 90982-08294 · 90982-08295 |
| 82210P | Engine room fuse | 90982-08274 · 90982-08295 · 90982-08296 · 90982-08300 · 90982-08302 |
| 82600D | Dashboard fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 |
| 82600E | Engine room fuse | 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82600F | Spare fuse | 90982-09007 · 90982-09008 · 90982-09019 · 90982-09020 |
| 82610A | Fuse box assembly | 82610-20080 · 82610-52010 |
| 82616 | fuse puller | 82616-58010 |
| 82620A | Fuse box assembly | 82620-52080 |
| 82642A | driving light relay | 90987-02027 · 90987-T2001 |
| 82642B | No. 1 daytime running light relay | 90987-02027 · 90987-T2001 |
| 82660 | Engine room relay box assembly | 82660-0D040 |
| 82660B | Relay assembly | 82660-0D050 |
| 82660C | Relay assembly | 82660-0D060 |
| 82660D | Relay assembly | 82660-48020 · 82660-74010 |
| 82660E | Relay assembly | 82660-48030 · 82660-74010 |
| 82660F | Relay assembly | 82660-0H070 |
| 82660G | Relay assembly | 82660-26270 · 82660-52010 |
| 82660H | Relay assembly | 82660-48040 |
| 82661 | No. 1 relay box cover | 82661-52050 |
| 82662A | No. 1 relay box upper cover | 82662-0D200 · 82662-0D210 · 82662-0D230 · 82662-0D250 · 82662-0D260 · 82662-0D400 · 82662-0D470 · 82662-0D520 · 82662-0D521 · 82662-0D530 · 82662-0D540 · 82662-0D600 · 82662-0D610 · 82662-0D620 · 82662-0D630 · 82662-0D650 · 82662-0D670 · 82662-0D690 · 82662-0D700 |
| 82663 | Relay box lower cover | 82663-0D090 |
| 82672A | Junction box cover | 82672-0D030 · 82672-0D050 |
| 82673A | Junction box bracket | 82673-0D031 · 82673-0D050 · 82673-0D310 · 82673-0D320 · 82673-0D360 · 82673-0D380 · 82673-0D390 |
| 82673B | Junction box bracket | 82673-0D040 · 82673-0K020 |
| 82715 | Wire harness clamp bracket | 82715-0DL90 · 82715-52N30 · 82715-5C120 · 82715-5C360 · 8946A-52010 |
| 82715W | Wire harness clamp bracket | 82715-0DW50 · 82715-0DW60 · 82715-0DW90 · 82715-0DX40 · 82715-0U270 |
| 82730A | Driver's side junction box assembly | 82730-0D510 · 82730-0D551 · 82730-0D561 · 82730-0D690 · 82730-0D710 · 82730-0D750 · 82730-0DA10 · 82730-0DA20 · 82730-0DA30 · 82730-0DA90 · 82730-0DB00 · 82730-0DB10 |
| 82741 | Engine room relay box | 82741-0D100 |
| 82817H | Harness protection device | 82817-0D380 · 82817-0D390 |
| 83181G | speedometer sensor | 83181-12020 |
| 83181H | O-ring (for speedometer sensor) | 96711-24030 |
| 83320 | Fuel gauge sensor assembly | 83320-0D140 · 83320-0D150 · 83320-0D370 |
| 83530 | Oil pressure switch assembly (for engine) | 83530-28020 · 83530-60020 |
| 84052 | Unlock warning switch assembly | 84052-0K020 · 84052-71010 |
| 84140 | Headlight dimmer switch assembly | 84140-02780 · 84140-06281 · 84140-06350 · 84140-0D191 · 84140-0D340 · 84140-0D350 · 84140-0D360 · 84140-0D420 · 84140-0D430 · 84140-0D440 · 84140-0D450 · 84140-0D580 · 84140-0D590 · 84140-0D600 · 84140-0D610 · 84140-0D620 · 84140-0D640 · 84140-0D660 · 84140-0D670 · 84140-0D680 · 84140-0D690 · 84140-0D700 · 84140-0D710 · 84140-0D800 · 84140-0D810 · 84140-0D820 · 84140-0D830 · 84140-0D880 · 84140-0D890 · 84140-0DA10 · 84140-0DA20 · 84140-0DA30 · 84140-0K041 · 84140-0K051 · 84140-53081 |
| 84152 | Headlight beam height adjustment switch | 84152-0D110 · 84152-0D111 · 84152-0D120 · 84152-0D121 · 84152-0D150 · 84152-0D151 · 84152-0D190 · 84152-0D200 · 84152-0D300 |
| 84210 | Reversing light switch assembly | 84210-52010 · 84210-52050 |
| 84233 | Door control light switch assembly (for front door) | 84231-02040 · 84231-02070 · 84231-0D080 · 84231-60070 |
| 84234 | Door control light switch assembly (for rear door) | 84231-02040 · 84231-02070 · 84231-0D080 · 84231-60070 |
| 84270Q | headlight relay | 90987-02027 |
| 84306 | Spiral cable sub-assembly | 84306-06080 · 84306-0D100 · 84306-0D110 · 84306-0D120 · 84306-0D140 · 84306-0D150 · 84306-0D290 · 84306-0K051 · 84306-0K120 · 84306-0K130 · 84307-0D120 · 84307-0D130 · 84308-0D010 · 84308-0D020 · 84308-0K010 · 84308-0K020 |
| 84307 | Spiral cable sub-assembly with sensor | 84307-0D170 · 84307-0D180 · 84307-0D260 · 84307-0D270 |
| 84330 | Hazard warning signal switch assembly | 84332-0D090 · 84332-0D091 · 84332-0D130 · 84332-0D131 · 84332-0D170 · 84332-0D171 |
| 84340 | brake light switch assembly | 84340-09040 · 84340-09041 · 84340-09210 · 84340-09400 · 84340-49085 · 84340-69115 |
| 84345 | Brake light switch base adjuster | 84345-0K010 · 84345-51010 |
| 84450 | Ignition or starter switch assembly | 84450-06030 · 84450-0D030 · 84450-52020 |
| 84470A | Economic operation cancel switch assembly | 84470-0D080 · 84470-0D100 |
| 84520 | Clutch start switch assembly | 84520-42010 |
| 84523 | No. 1 switch harness | 84523-42010 |
| 84540 | Neutral start switch assembly | 84540-33010 · 84540-46010 · 84540-52070 |
| 84550 | Parking brake switch assembly | 84550-02030 · 84550-0K010 · 84550-16060 |
| 84610F | Transmission shift switch assembly | 84610-22010 · 84610-22020 |
| 84650 | Windshield wiper switch assembly | 84652-0D300 · 84652-0D380 · 84652-0D381 |
| 84650D | Windshield wiper switch assembly with wiper control relay | 84652-0D050 · 84652-0D051 · 84652-0D080 · 84652-0D081 · 84652-0D091 · 84652-0D270 · 84652-0D280 · 84652-0D290 · 84652-0K051 · 84652-0K141 · 84652-0K150 · 84652-0K151 · 84652-0K190 · 84652-0K191 · 84652-0K230 · 84652-0K231 · 84652-0K310 · 84652-0K330 · 84652-0K331 · 84652-0K340 · 84652-0K341 · 84652-0K400 · 84652-0K401 · 84652-0K410 · 84652-0K411 |
| 84770A | Collision prediction system cancel switch assembly | 84770-0D050 |
| 84810 | Electric window lift switch assembly | 84810-06040 · 84810-06050 · 84810-0D120 · 84810-0D300 · 84810-0D310 · 84810-0D320 · 84810-0K080 |
| 84810D | Rear electric window lift switch assembly | 84810-06040 · 84810-06050 · 84810-0D120 · 84810-0D300 · 84810-0D310 · 84810-0D320 · 84810-0K080 |
| 84820 | Electric window lift main switch assembly | 84040-0K021 · 84820-0D300 · 84820-0D310 · 84820-0D320 · 84820-0D400 · 84820-0D590 · 84820-0D600 · 84820-0D610 · 84820-0D640 · 84820-0D680 |
| 84840G | Back door opener switch assembly | 84840-0K020 · 84840-0K040 · 84840-0K050 · 84840-0K060 · 84840-28030 · 84840-28040 · 84840-47030 · 84840-47040 |
| 84870A | Exterior rearview mirror switch assembly | 84870-0D030 · 84870-0D100 · 84870-0K010 · 84870-0K050 · 84870-52050 · 84870-74010 · 84872-02610 · 84872-02630 · 84872-02720 · 84872-0D270 · 84872-0D340 · 84872-0D350 · 84872-0K010 · 84872-0K020 · 84872-0K030 · 84872-0K040 · 84872-0K070 · 84872-0K130 |
| 84870D | No. 2 exterior rearview mirror switch assembly | 84872-06020 · 84872-06040 |
| 84930F | door lock control relay | 90080-87009 · 90987-04004 |
| 84970 | Combination switch assembly | 84970-52130 |
| 84978B | Lane Keeping Assist Master Switch | 84978-0D020 |
| 84988L | VSC off switch | 84988-02051 · 84988-06110 · 84988-0D050 · 84988-0K010 · 84988-0K060 |
| 85432 | Key interlock solenoid valve | 85432-06020 · 85432-06030 · 85432-0D010 |
| 85500 | Cigarette lighter assembly | 85500-28080 |
| 85513 | Cigarette lighter cover | 85513-28010 |
| 85520 | Cigarette lighter button and cigarette lighter core assembly | 85520-28010 |
| 85530 | No. 1 power socket assembly | 85530-0D030 · 85530-0D040 · 85530-0D060 · 85530-0D080 · 85530-0K010 · 85530-0K040 · 85530-0K070 |
| 85530A | power outlet relay | 90987-02027 · 90987-T2001 |
| 85532 | USB charging socket | 85532-06020 |
| 85533 | Cigarette lighter indicator lamp shade | 85533-26010 |
| 85535B | No. 1 power outlet cover | 85535-0D021 · 85535-0D031 · 85535-0D060 · 85535-0D070 · 85535-0D140 · 85535-0D150 · 85535-0D160 |
| 85912 | defogger relay | 90987-02027 · 90987-T2001 |
| 85912K | VVT relay | 90987-02027 · 90987-T2001 |
| 85916D | fog light relay | 90987-02027 · 90987-T2001 |
| 85916L | Rear fog light relay | 90987-02027 · 90987-T2001 |
| 85916N | Tail light relay | 90987-02027 · 90987-T2001 |
| 85916P | headlight relay | 90987-02025 · 90987-T2002 |
| 85926 | Headlight dimmer relay | 90987-02025 · 90987-02027 · 90987-T2001 · 90987-T2002 · 90987-T2003 |
| 85927 | cooling fan relay | 90987-02027 · 90987-T2001 |
| 85927A | Cooling fan relay No. 2 | 90080-87009 · 90987-04004 |
| 85928B | Cooling fan resistor | 85928-0D020 · 85928-52030 · 85928-52032 |
| 85934 | Electromagnetic clutch relay | 90987-02028 |
| 85940 | Windshield wiper relay assembly | 85940-52030 · 85940-52040 · 85940-52080 |
| 8598A | door control battery | 8598A-0D010 · 8598A-0D050 |
| 86530 | Speaker relay assembly | 90987-02027 · 90987-T2001 |
| 87299 | heater relay | 90987-02025 · 90987-T2002 |
| 88280A | Clutch switch assembly | 84520-42010 |
| 89111 | Network gateway ECU | 89100-52060 |
| 89120A | Automatic light control sensor | 89121-30020 |
| 89221B | Body ECU | 89221-0D140 · 89221-0D141 · 89221-0D142 · 89221-0D150 · 89221-0D151 · 89221-0D152 · 89221-0D170 · 89221-0D171 · 89221-0D200 · 89221-0D201 · 89221-0D291 · 89221-0D292 · 89221-0D301 · 89221-0D302 · 89221-0D340 · 89221-0D341 · 89221-0D342 · 89221-0D390 · 89221-0D391 · 89221-0D580 · 89221-0D620 · 89221-0D630 · 89221-0D640 · 89221-0D660 · 89221-0D670 · 89221-0D680 · 89221-0D700 · 89221-0D770 · 89221-0D800 · 89221-0D840 · 89221-0DA00 · 89221-0DA20 |
| 89245B | steering sensor | 8924B-0D010 |
| 89420F | Vacuum sensor assembly | 89420-52100 · 89420-52130 · 89421-26030 |
| 89465 | oxygen sensor | 89465-52380 · 89465-52740 · 89465-52830 · 89465-52A00 · 89465-52A10 · 89467-52170 |
| 89465A | Oxygen sensor No. 2 | 89465-52700 · 89465-52710 |
| 89467B | air fuel ratio sensor | 89467-30050 · 89467-52110 · 89467-52210 · 89467-52290 |
| 8946A | Exhaust sensor clip bracket | 82715-0DP70 · 82715-0DU10 · 82715-12S40 · 82715-52W60 · 82715-5C350 · 8946A-52020 · 8946A-52080 |
| 89530C | Transmission control ECU assembly | 89530-52300 · 89530-52560 |
| 895D0 | Electric vacuum pump ECU assembly | 895D0-52010 · 895D0-52011 |
| 895D0A | Electric vacuum pump relay | 90987-T2002 |
| 89611 | One-button start switch | 89611-0D070 · 89611-0D080 · 89611-0K011 · 89611-0K013 · 89611-0K021 · 89611-0K022 · 89611-0K023 · 89611-0K080 · 89611-0K081 · 89611-52032 · 89611-52033 · 89611-52034 |
| 89615 | knock control sensor | 89615-20090 |
| 89650 | Power steering ECU assembly | 89650-0D430 · 89650-0D440 · 89650-0D470 · 89650-0D610 · 89650-0D620 · 89650-0D630 · 89650-0D650 · 89650-0D690 · 89650-0D700 · 89650-0D710 · 89650-0D810 · 89650-0D820 · 89650-52B20 · 89650-52C90 · 89650-52E20 · 89650-52E40 |
| 89658 | Power steering ECU bracket | 89658-0D051 · 89658-0D060 · 89658-0D090 · 89658-0D100 · 89658-0D110 |
| 89730A | Relay (for safety warnings) | 90987-02027 · 90987-T2001 |
