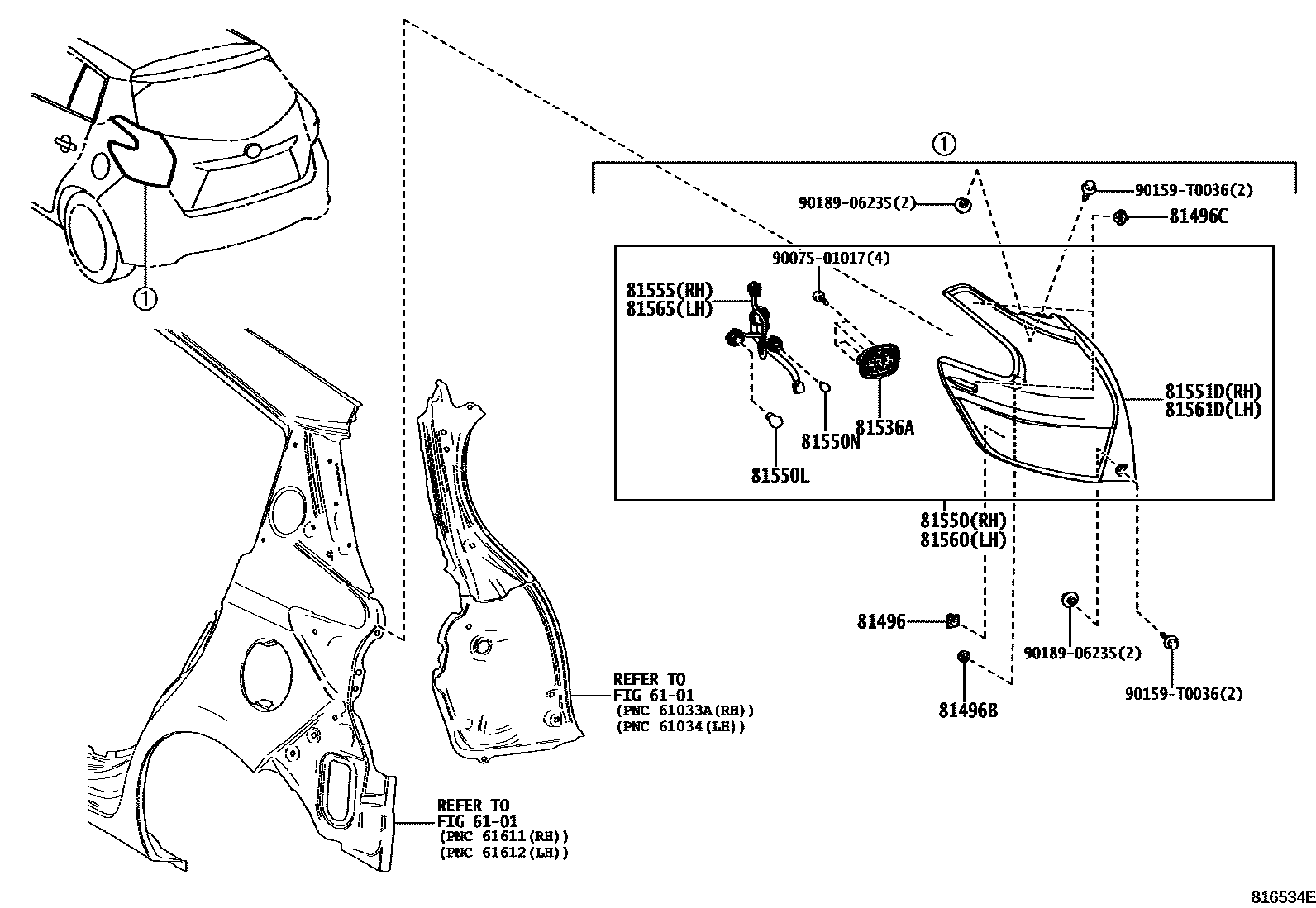

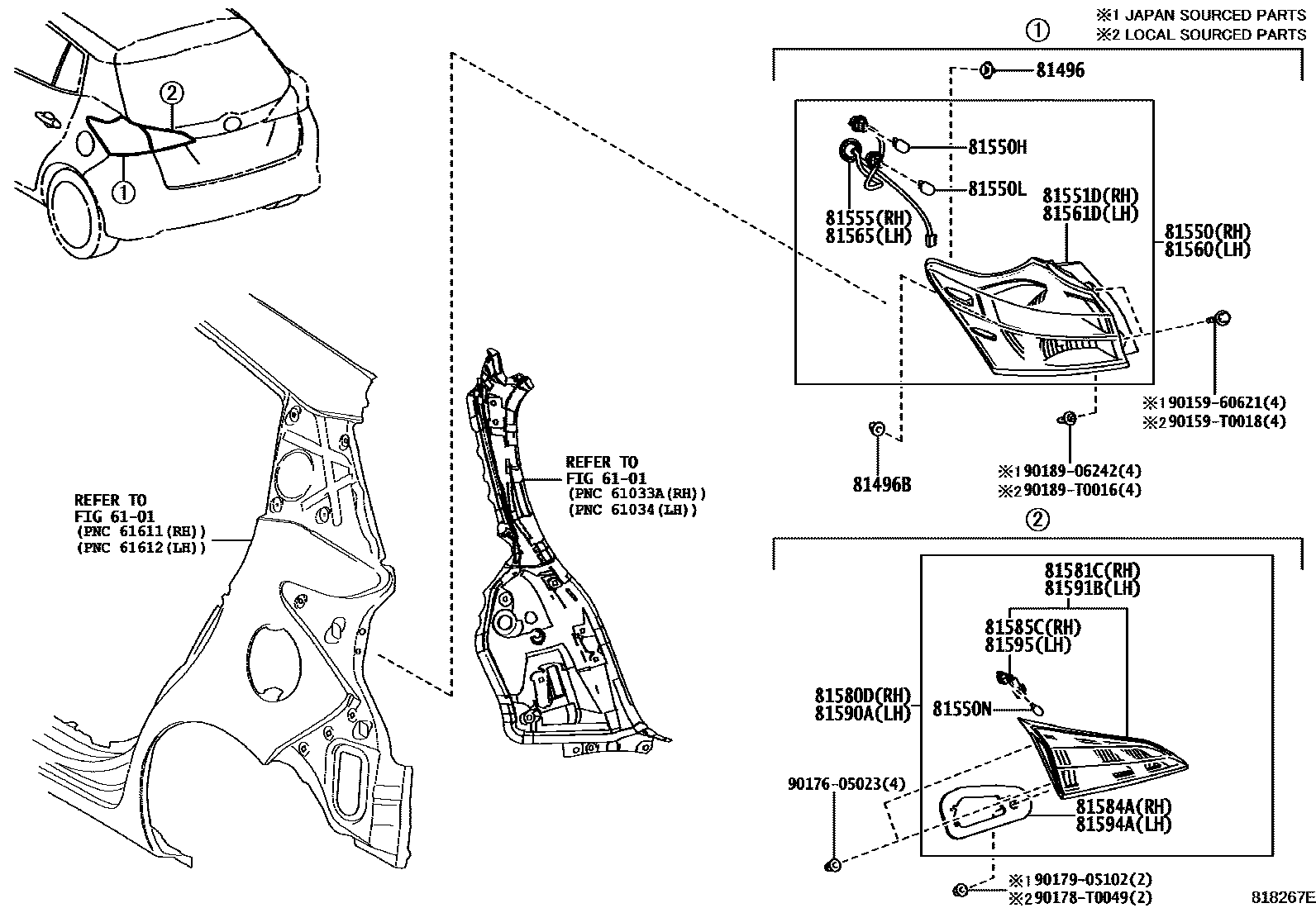

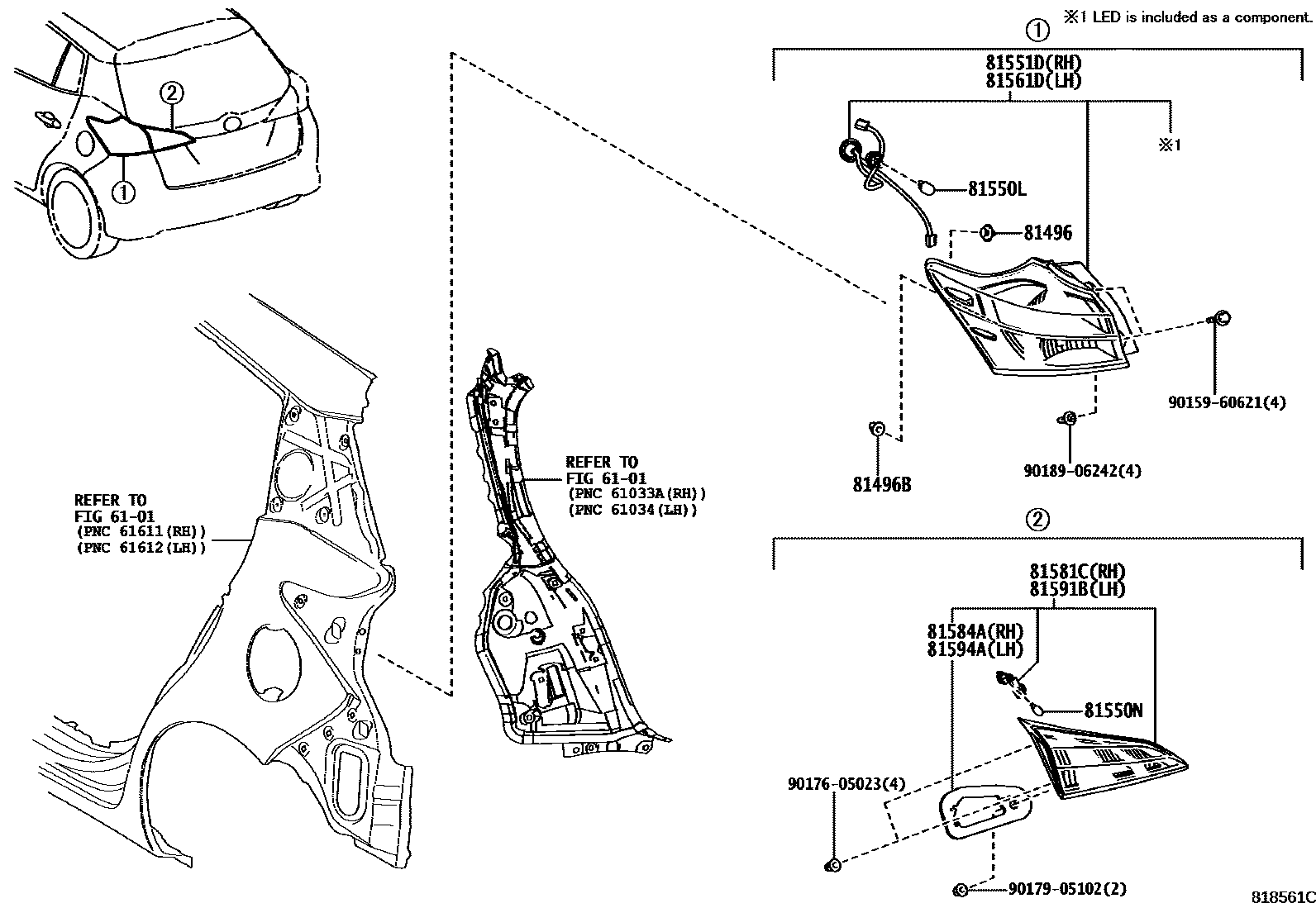

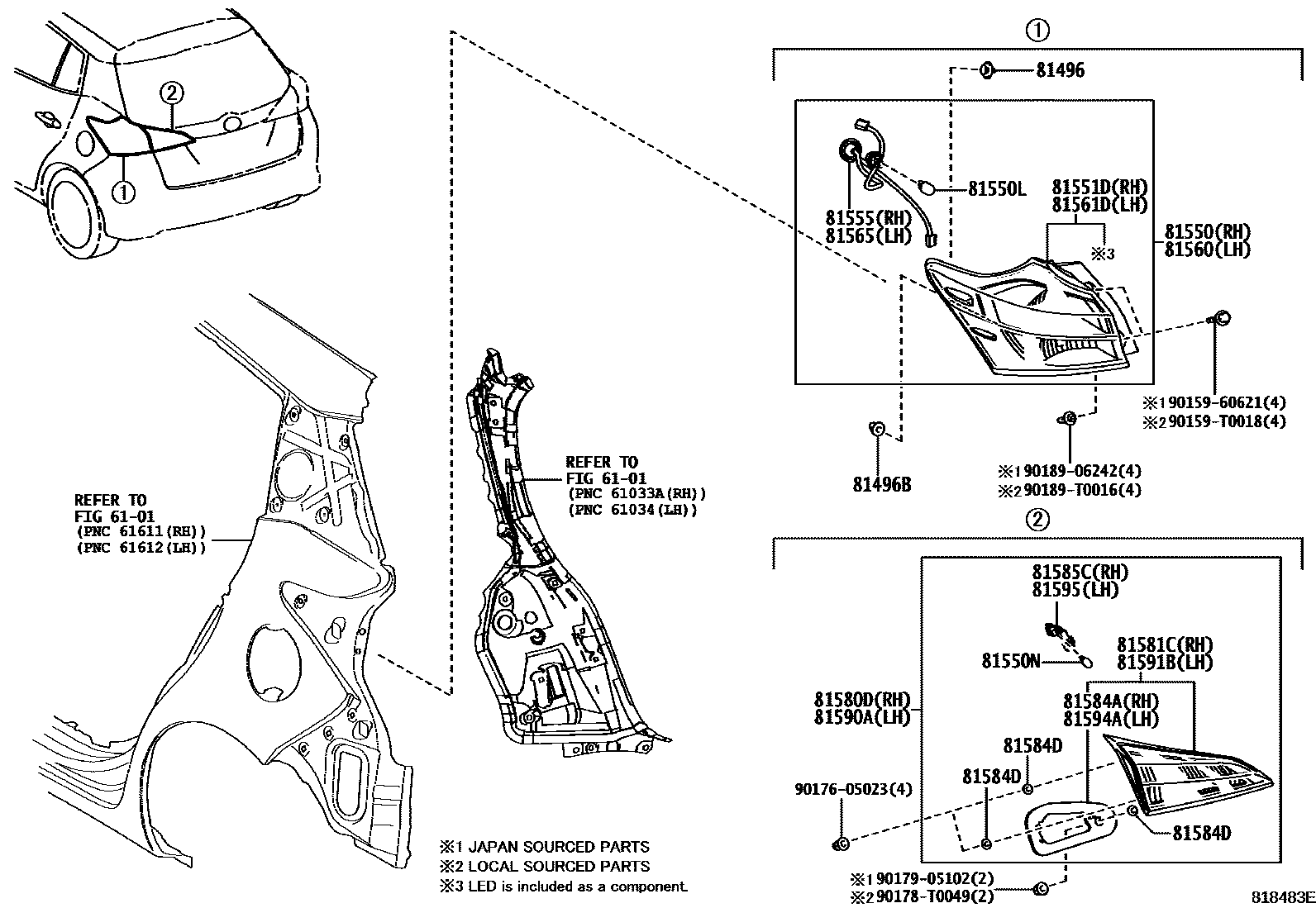

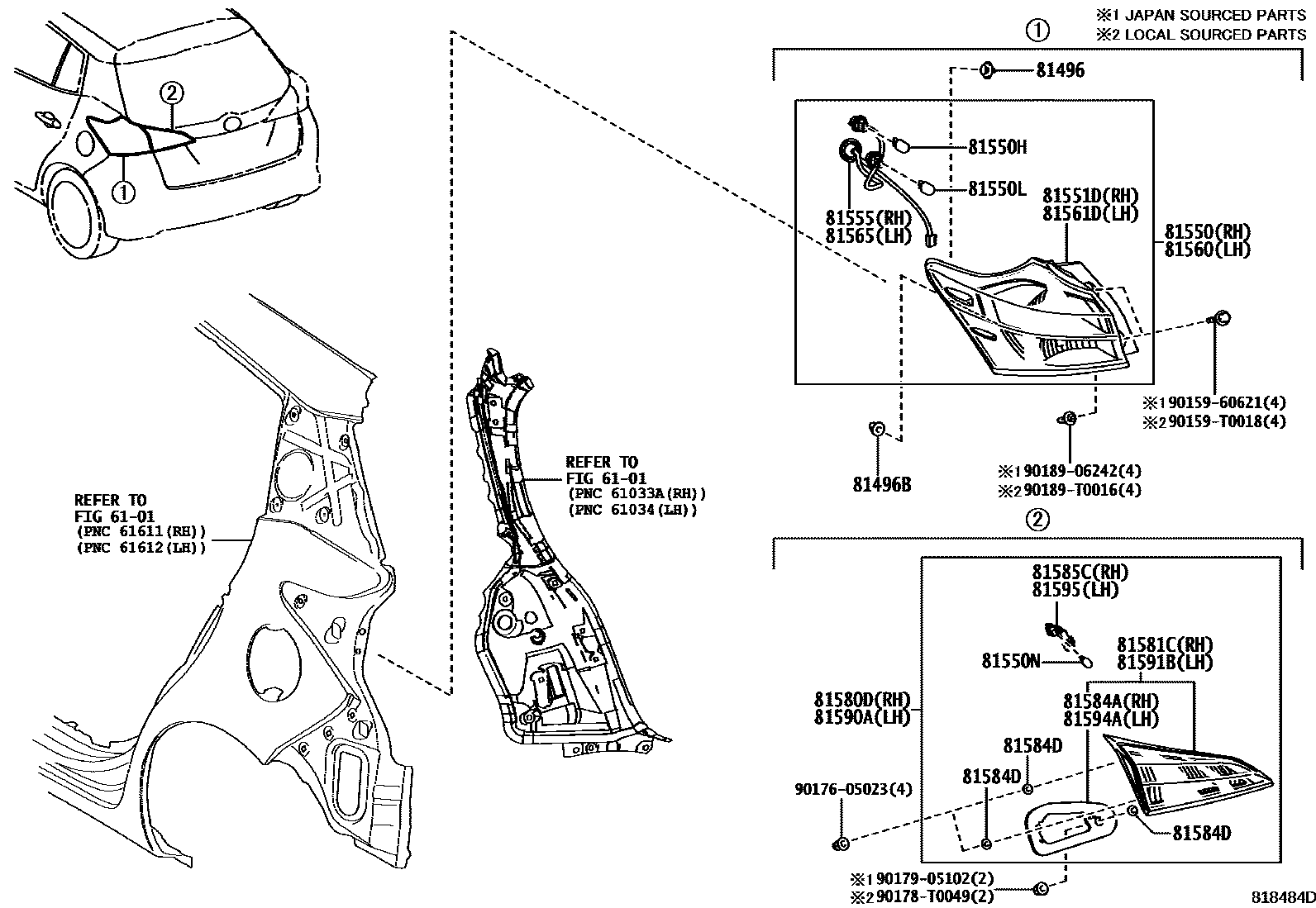

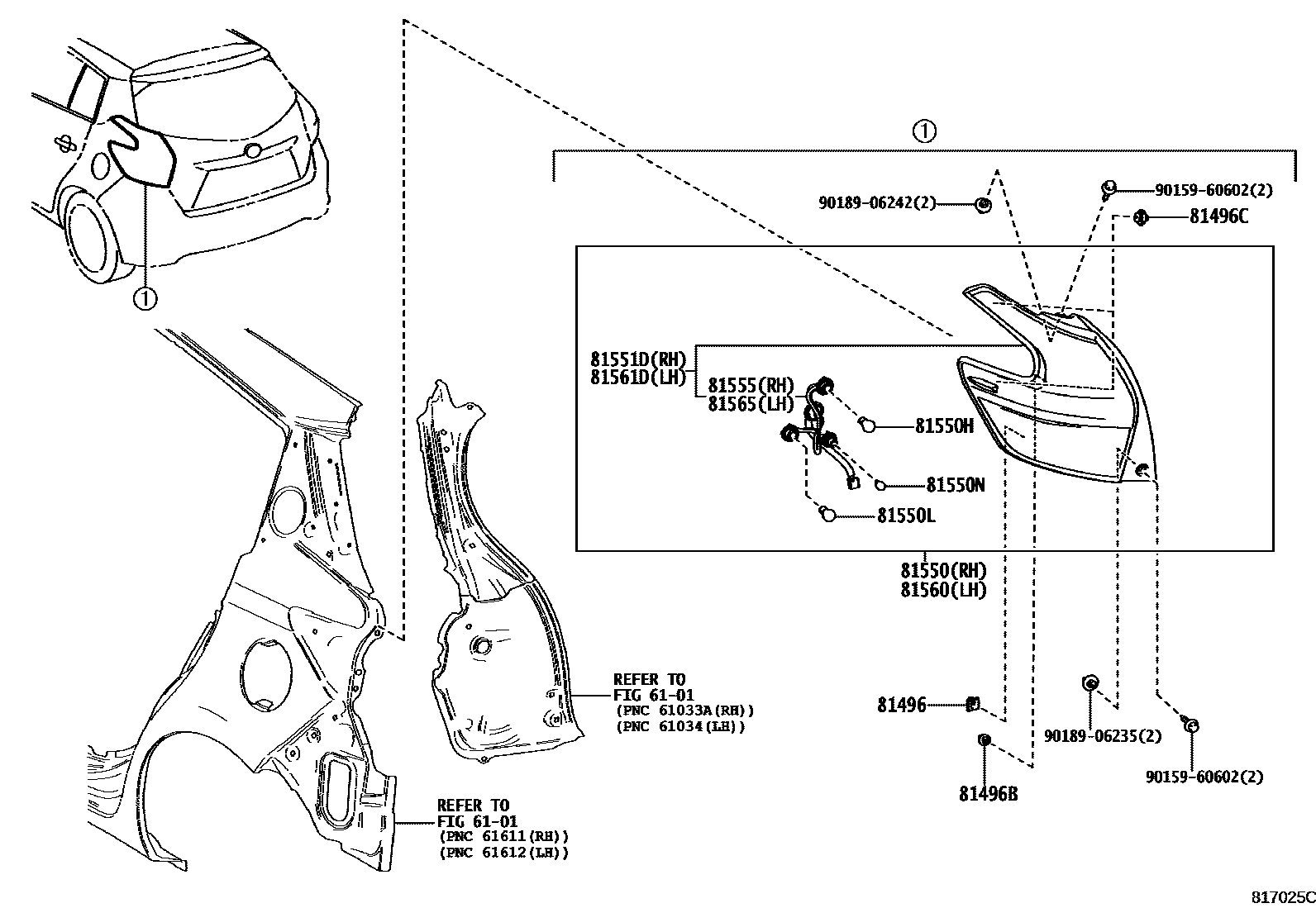

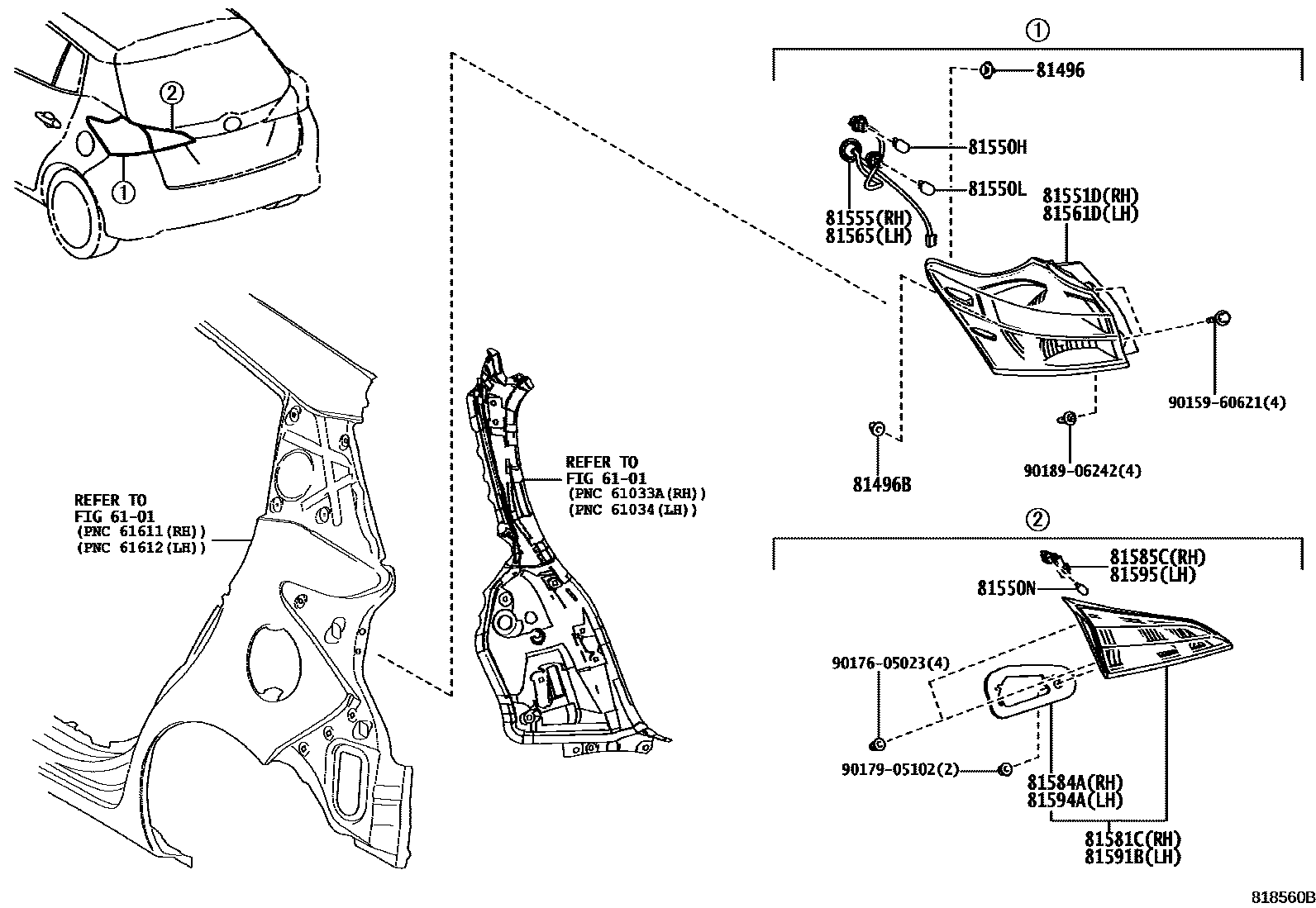

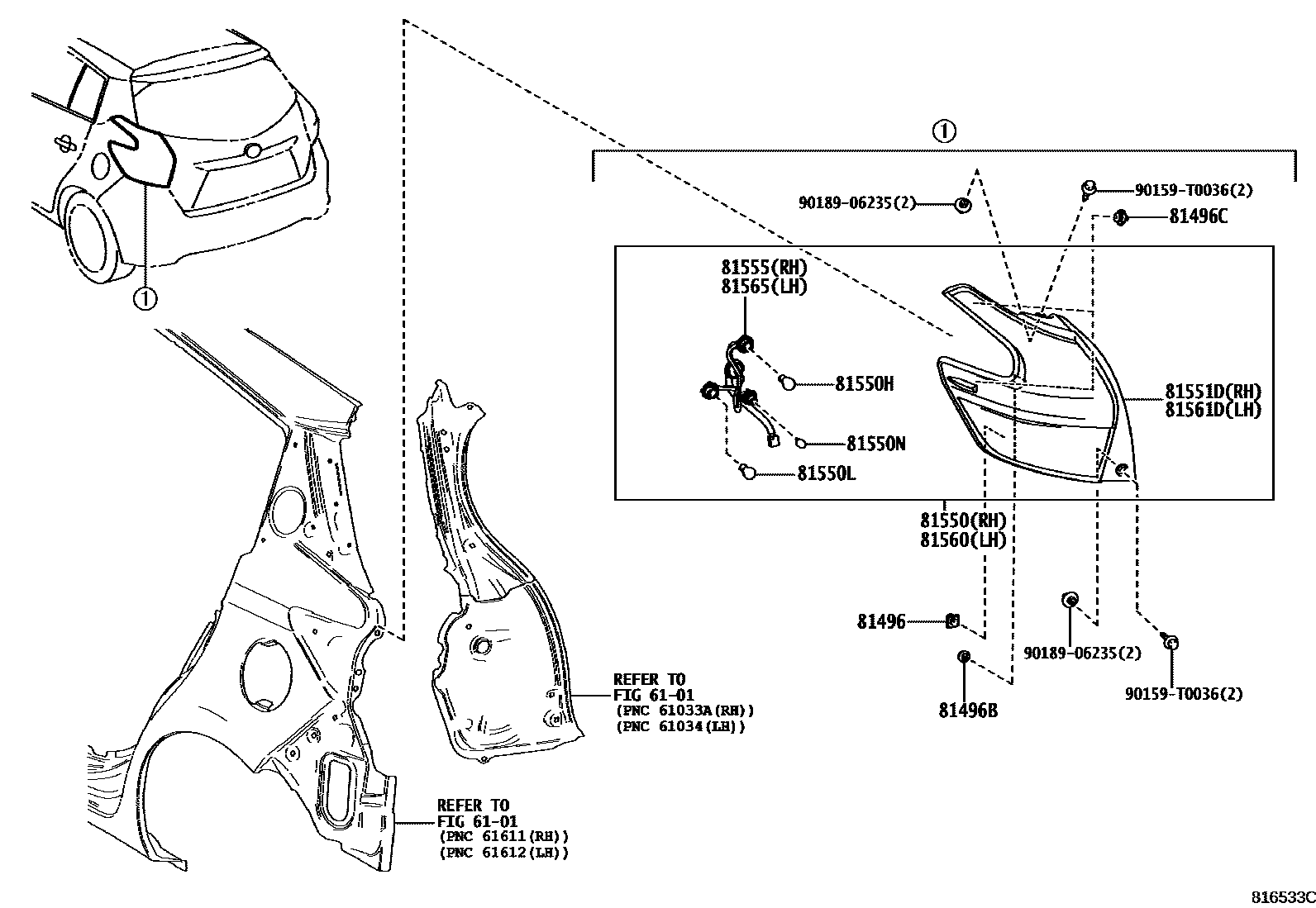

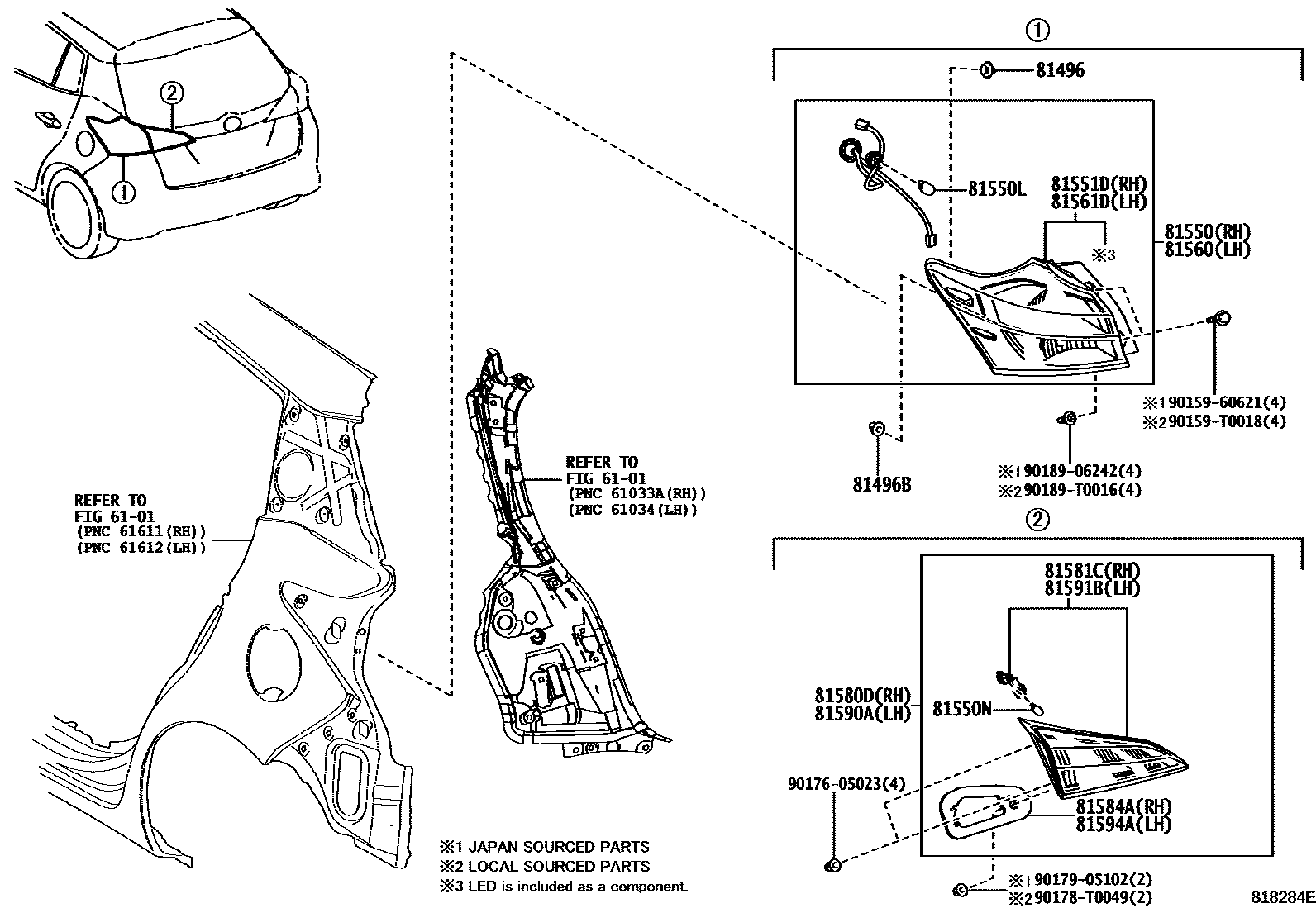

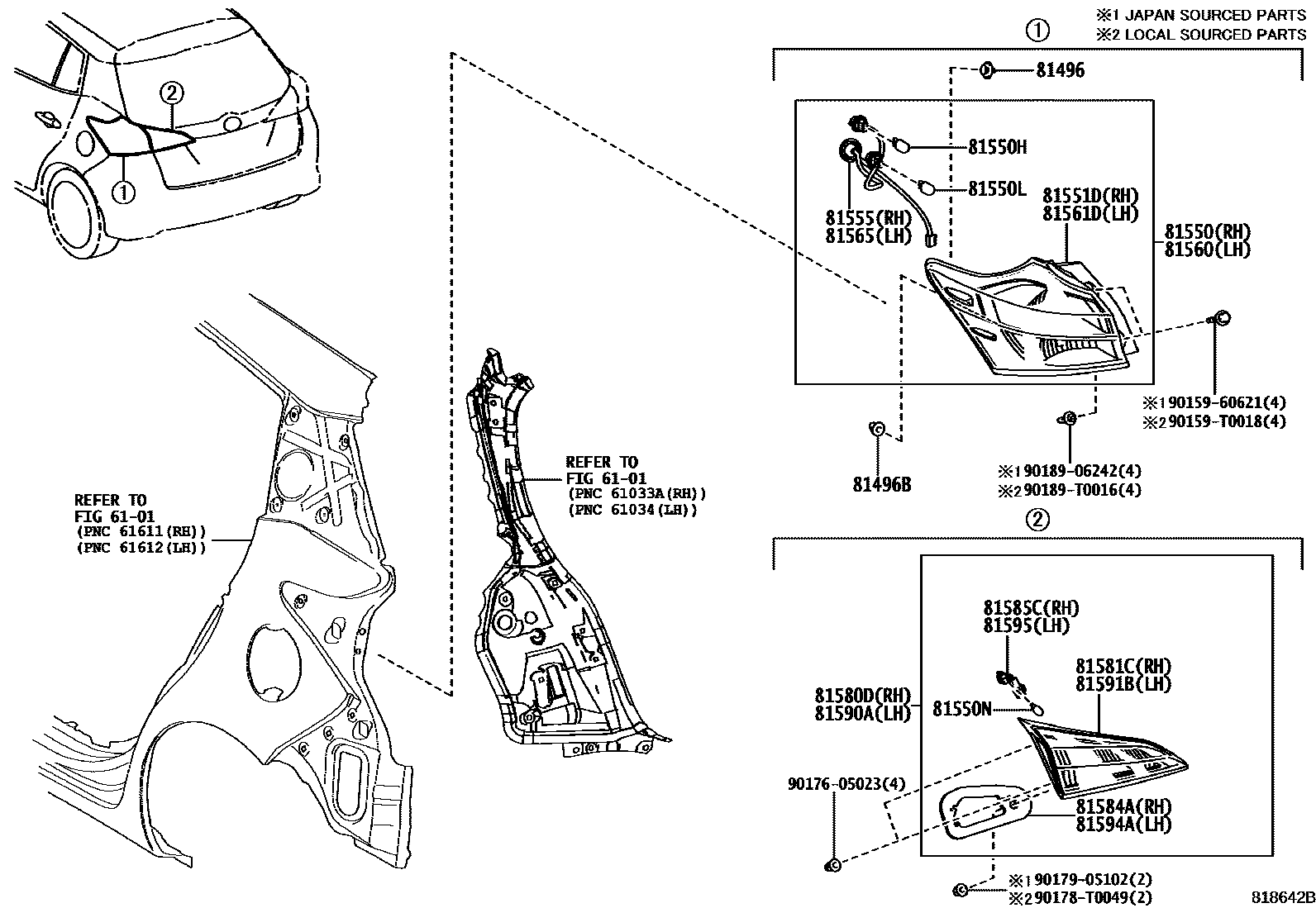

Toyota YARIS 后组合灯 — Figure 8111
Toyota YARIS EPC diagram 8111, 后组合灯, with 10 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 76817-26040 · 81496-0D070 · 81496-60010 · 81497-0D070 |
| 81496B | Rear light guide block | 81496-0D040 · 81496-0D060 · 81496-52020 |
| 81496C | No. 2 rear combination light guide block | 81496-0D070 · 81496-60010 · 81497-0D070 |
| 81536A | Rear LED combination light | 81536-0D480 |
| 81550 | Right rear combination light assembly | 81550-0D460 · 81550-0D480 · 81550-0D510 · 81550-0D570 · 81550-0D860 · 81550-0D861 · 81550-0D870 · 81550-0D871 · 81550-0D880 · 81550-0D881 · 81550-0D890 · 81550-0D891 · 81550-0DA20 · 81550-0DA21 · 81550-0DD00 · 81550-0DD01 · 81550-0DE30 · 81550-0DE31 |
| 81550H | Tail and brake light bulbs | 90981-13044 · 90981-13094 · 90981-13096 |
| 81550L | Rear turn signal light bulb | 90981-15011 · 90981-15020 · 90981-15021 · 90981-15028 |
| 81550N | reversing light bulb | 90981-11059 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-0D460 · 81551-0D480 · 81551-0D510 · 81551-0D570 · 81551-0D860 · 81551-0D861 · 81551-0D870 · 81551-0D871 · 81551-0D880 · 81551-0D881 · 81551-0D890 · 81551-0D891 · 81551-0DA00 · 81551-0DA10 · 81551-0DA20 · 81551-0DD01 · 81551-0DE31 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-0D460 · 81555-0D480 · 81555-0D510 · 81555-0D570 · 81555-0D860 · 81555-0D880 · 81555-0D890 · 81555-0DA00 · 81555-0DA20 · 81555-0DA21 |
| 81560 | Left rear combination light assembly | 81560-0D460 · 81560-0D480 · 81560-0D520 · 81560-0D570 · 81560-0D860 · 81560-0D861 · 81560-0D870 · 81560-0D871 · 81560-0D880 · 81560-0D881 · 81560-0D890 · 81560-0D891 · 81560-0DA20 · 81560-0DA21 · 81560-0DD00 · 81560-0DD01 · 81560-0DE30 · 81560-0DE31 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-0D460 · 81561-0D480 · 81561-0D520 · 81561-0D570 · 81561-0D860 · 81561-0D861 · 81561-0D870 · 81561-0D871 · 81561-0D880 · 81561-0D881 · 81561-0D890 · 81561-0D891 · 81561-0DA00 · 81561-0DA10 · 81561-0DA20 · 81561-0DD01 · 81561-0DE31 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-0D460 · 81555-0D480 · 81555-0D570 · 81555-0D860 · 81555-0D880 · 81555-0D890 · 81555-0DA00 · 81555-0DA20 · 81555-0DA21 · 81565-0D520 |
| 81580D | Right rear light assembly | 81580-0D410 · 81580-0D411 · 81580-0D420 · 81580-0D421 · 81580-0D430 · 81580-0D431 · 81580-0D440 · 81580-0D441 · 81580-0D470 · 81580-0D471 · 81580-0DA30 · 81580-0DA31 · 81580-0DB40 · 81580-0DB41 |
| 81581C | Right rear light lampshade and lamp body | 81581-0D410 · 81581-0D411 · 81581-0D420 · 81581-0D421 · 81581-0D430 · 81581-0D431 · 81581-0D440 · 81581-0D441 · 81581-0D450 · 81581-0D460 · 81581-0D470 · 81581-0DA31 · 81581-0DB41 |
| 81584A | Right rear light gasket | 81582-0D450 · 81582-0D470 · 81584-0D410 · 81584-0D430 · 81584-0DB40 |
| 81584D | rear light gasket | 81584-22040 |
| 81585C | Right rear light lamp holder and wiring harness | 81585-0D410 · 81585-0D430 · 81585-0D440 · 81585-0D450 · 81585-0D470 · 81585-0D471 · 81585-0DB40 |
| 81590A | Left rear light assembly | 81590-0D410 · 81590-0D411 · 81590-0D420 · 81590-0D421 · 81590-0D430 · 81590-0D431 · 81590-0D440 · 81590-0D441 · 81590-0D470 · 81590-0D471 · 81590-0DA30 · 81590-0DA31 · 81590-0DB40 · 81590-0DB41 |
| 81591B | Left rear light shade and body | 81591-0D410 · 81591-0D411 · 81591-0D420 · 81591-0D421 · 81591-0D430 · 81591-0D431 · 81591-0D440 · 81591-0D441 · 81591-0D450 · 81591-0D460 · 81591-0D470 · 81591-0DA31 · 81591-0DB41 |
| 81594A | Left rear light gasket | 81592-0D450 · 81592-0D470 · 81594-0D410 · 81594-0D430 · 81594-0DB40 |
| 81595 | Left rear light lamp holder and wiring harness | 81585-0D410 · 81585-0D430 · 81585-0D440 · 81585-0D450 · 81585-0D470 · 81585-0D471 · 81585-0DB40 |
