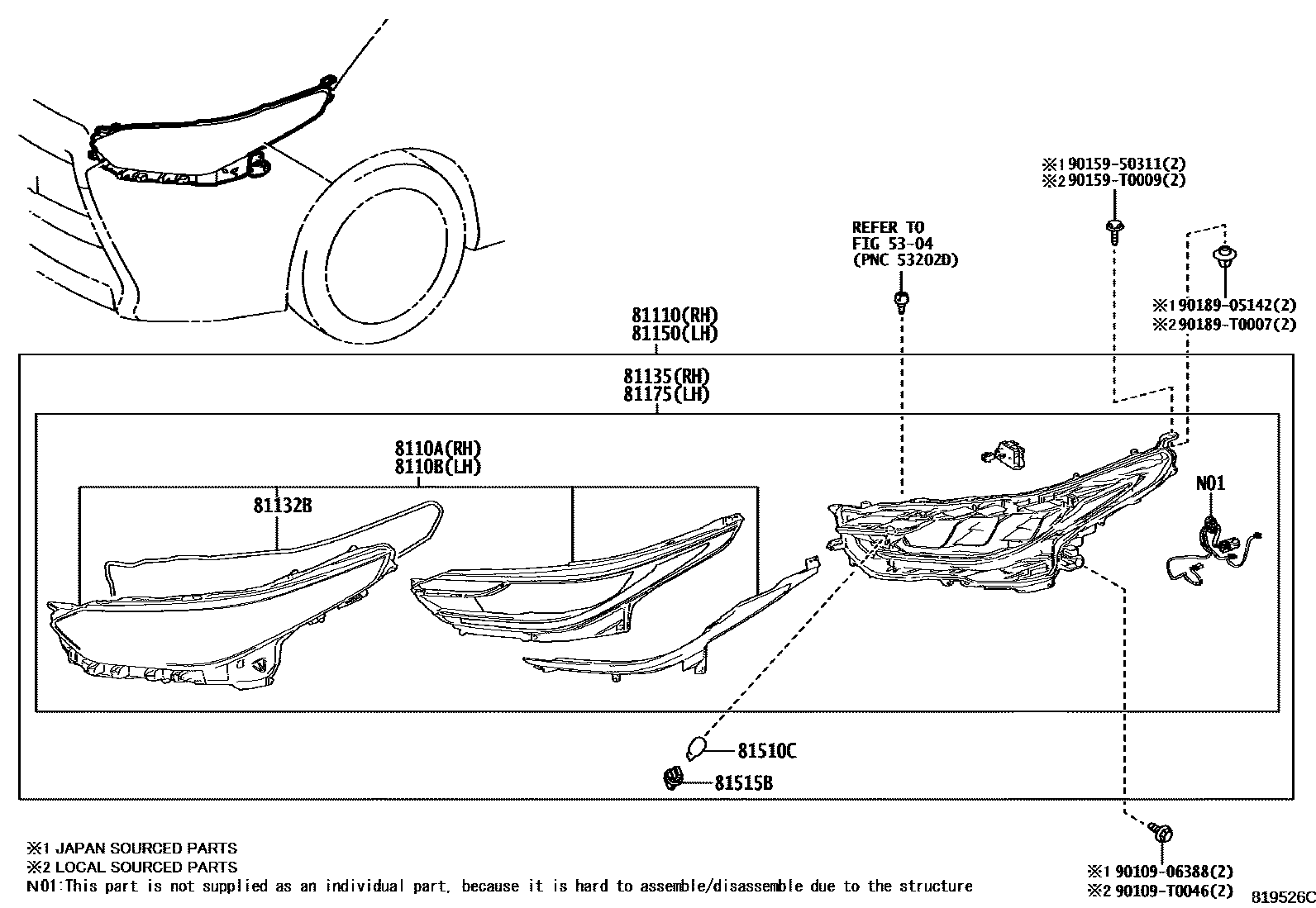

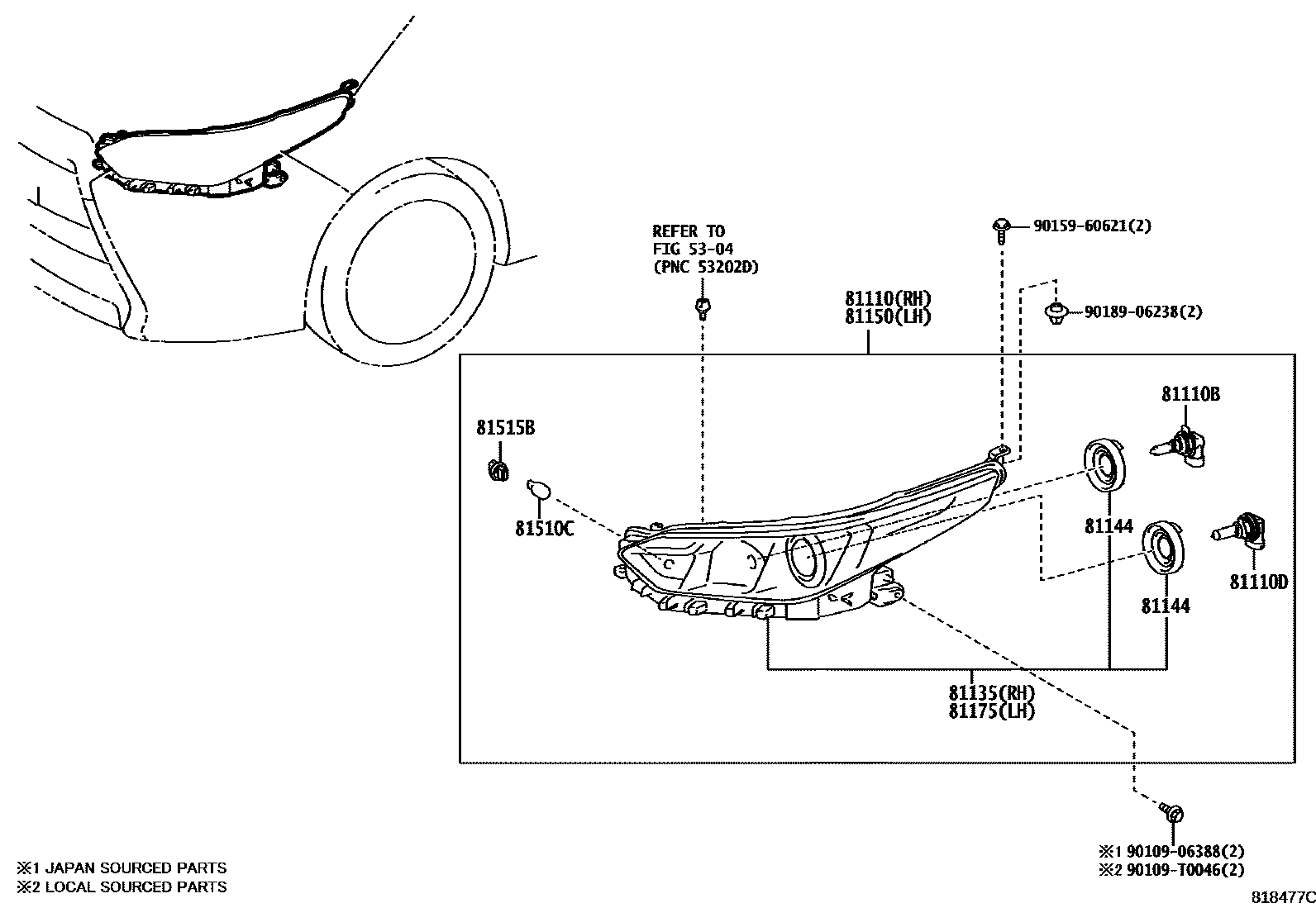

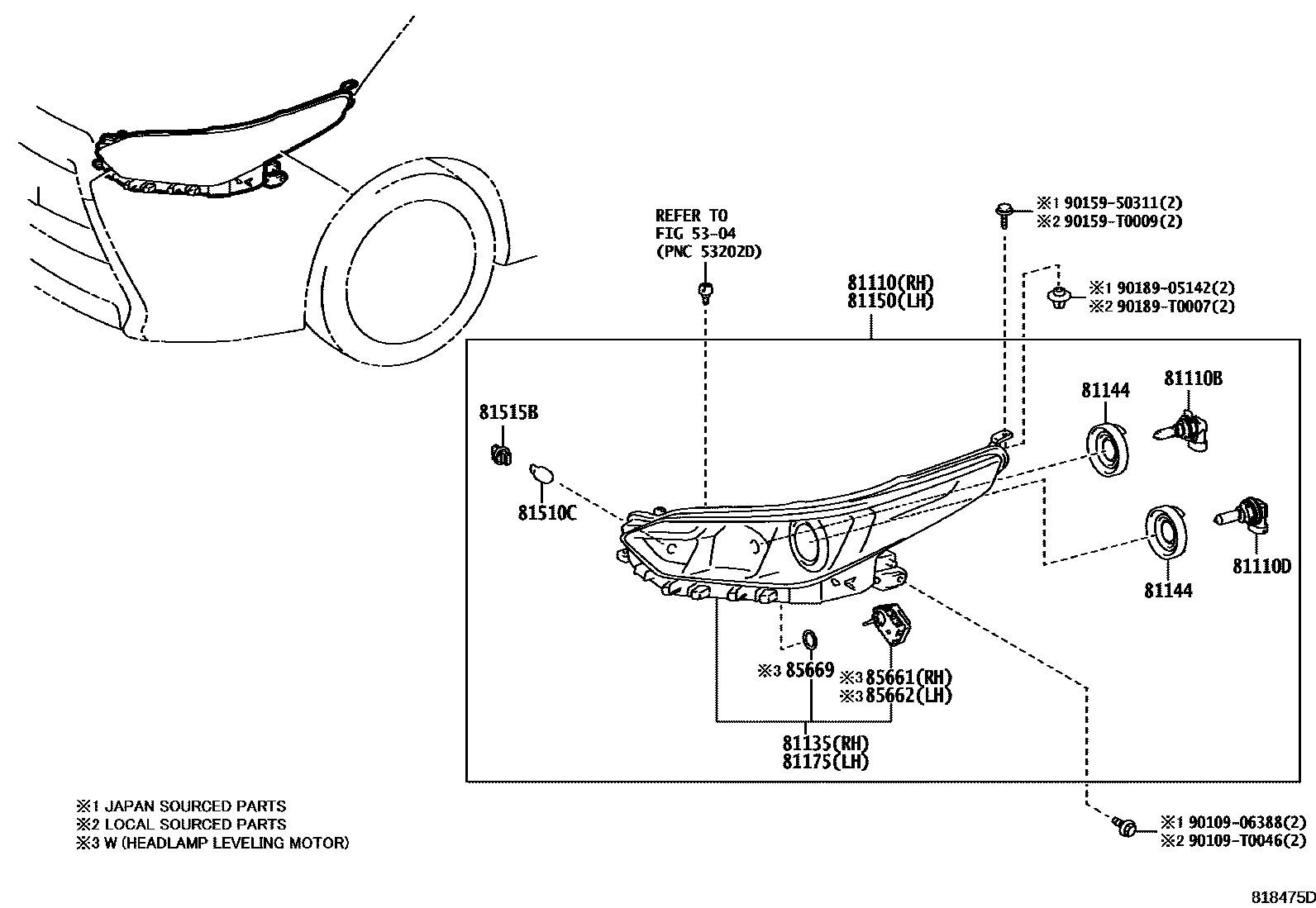

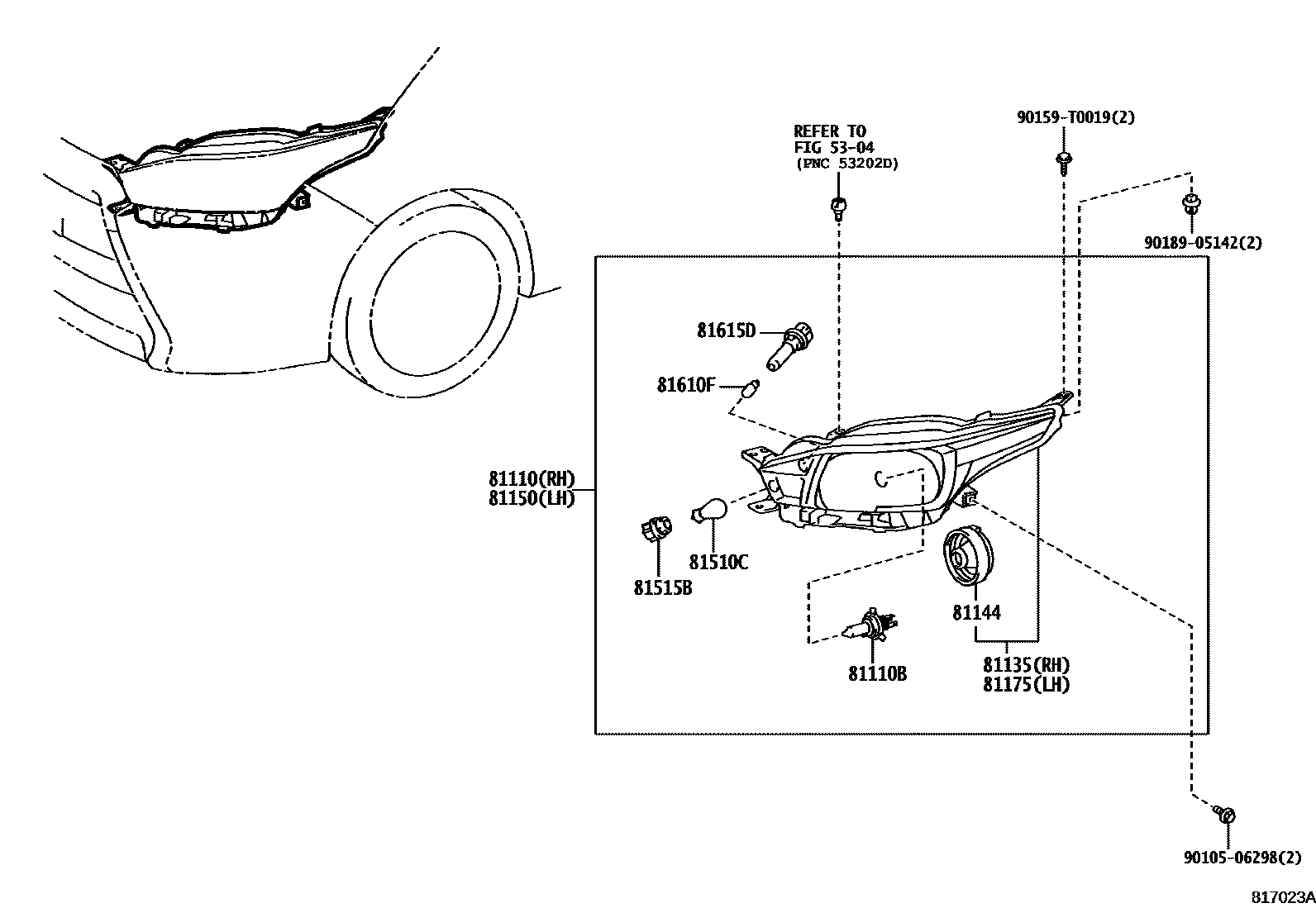

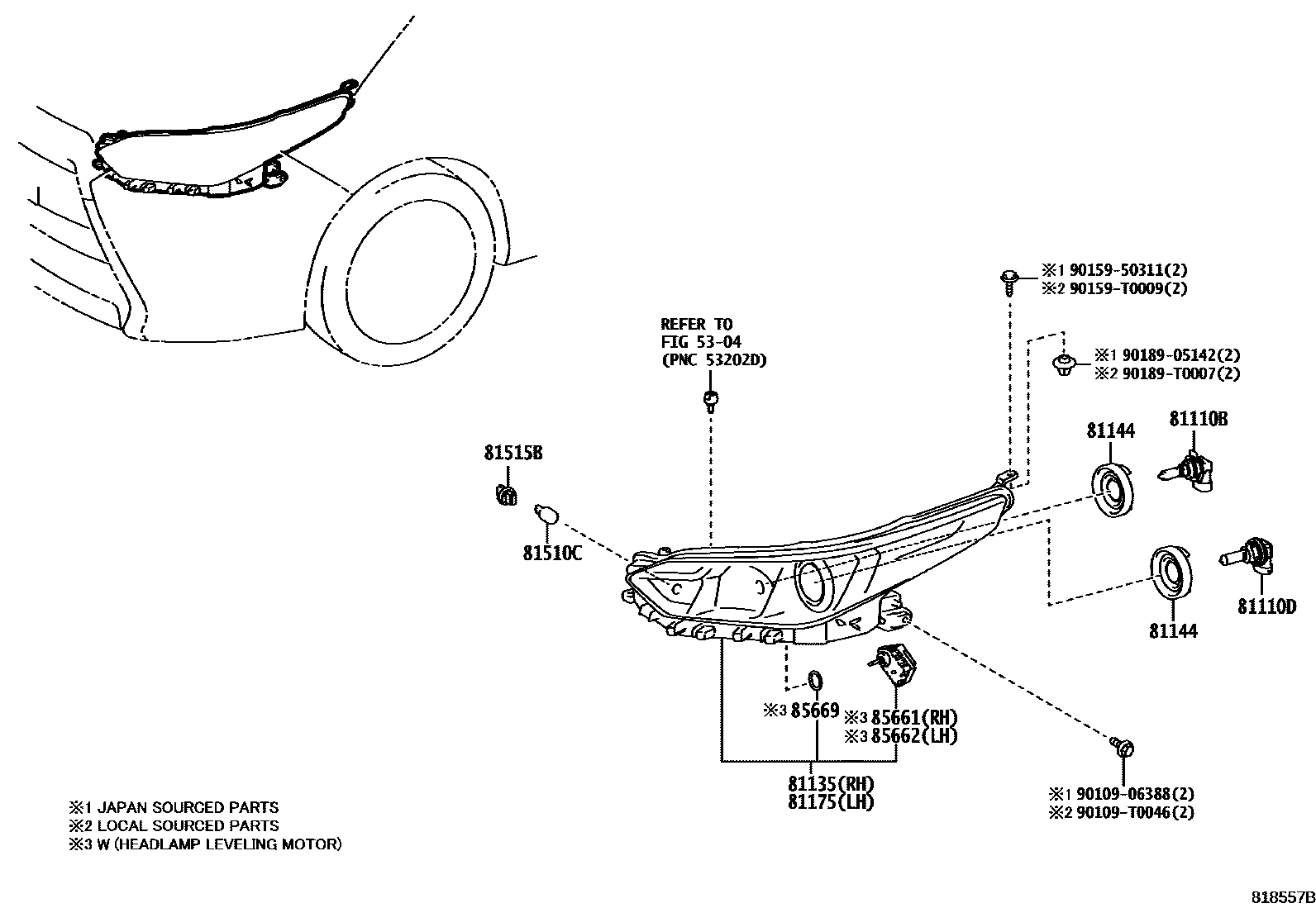

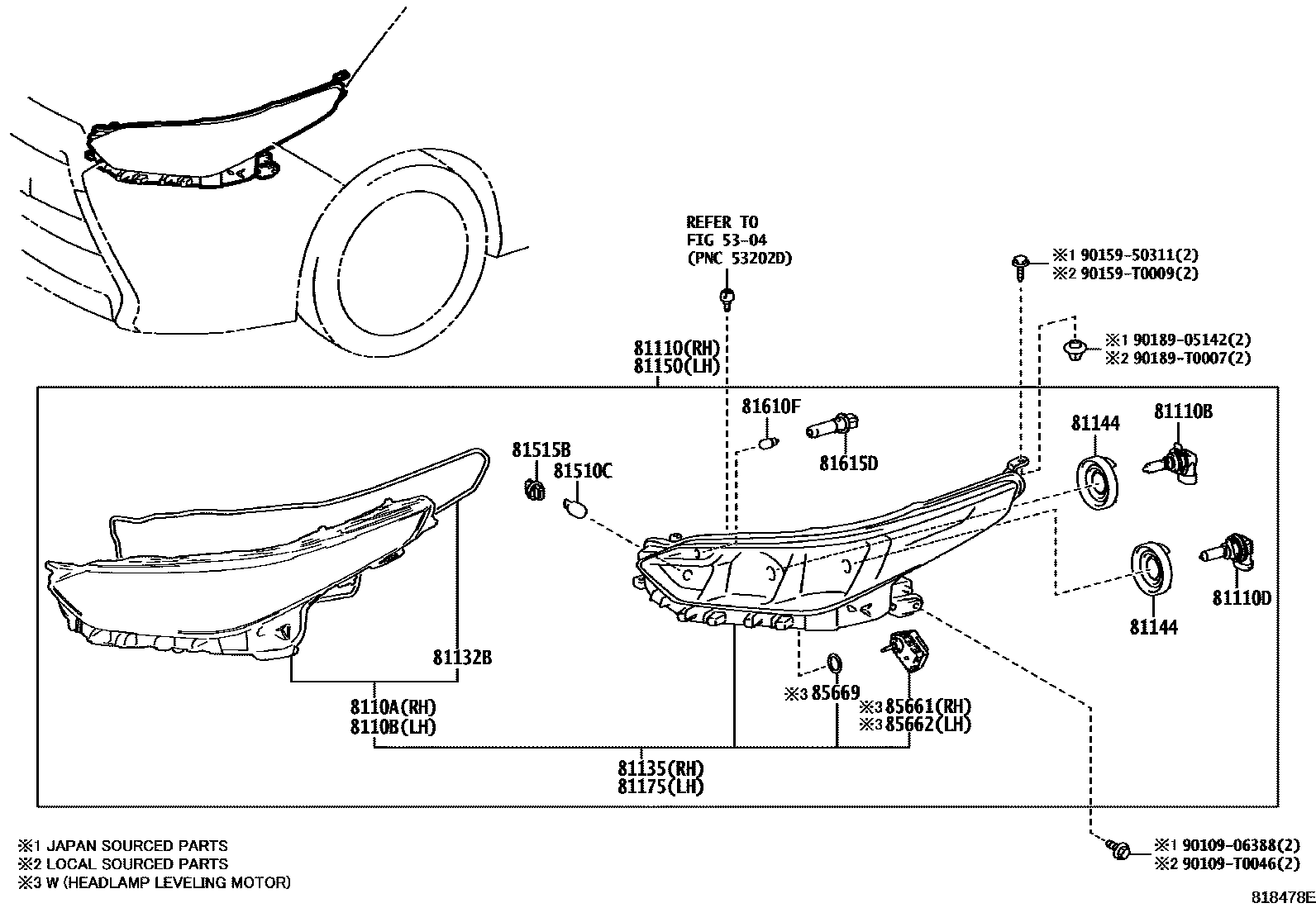

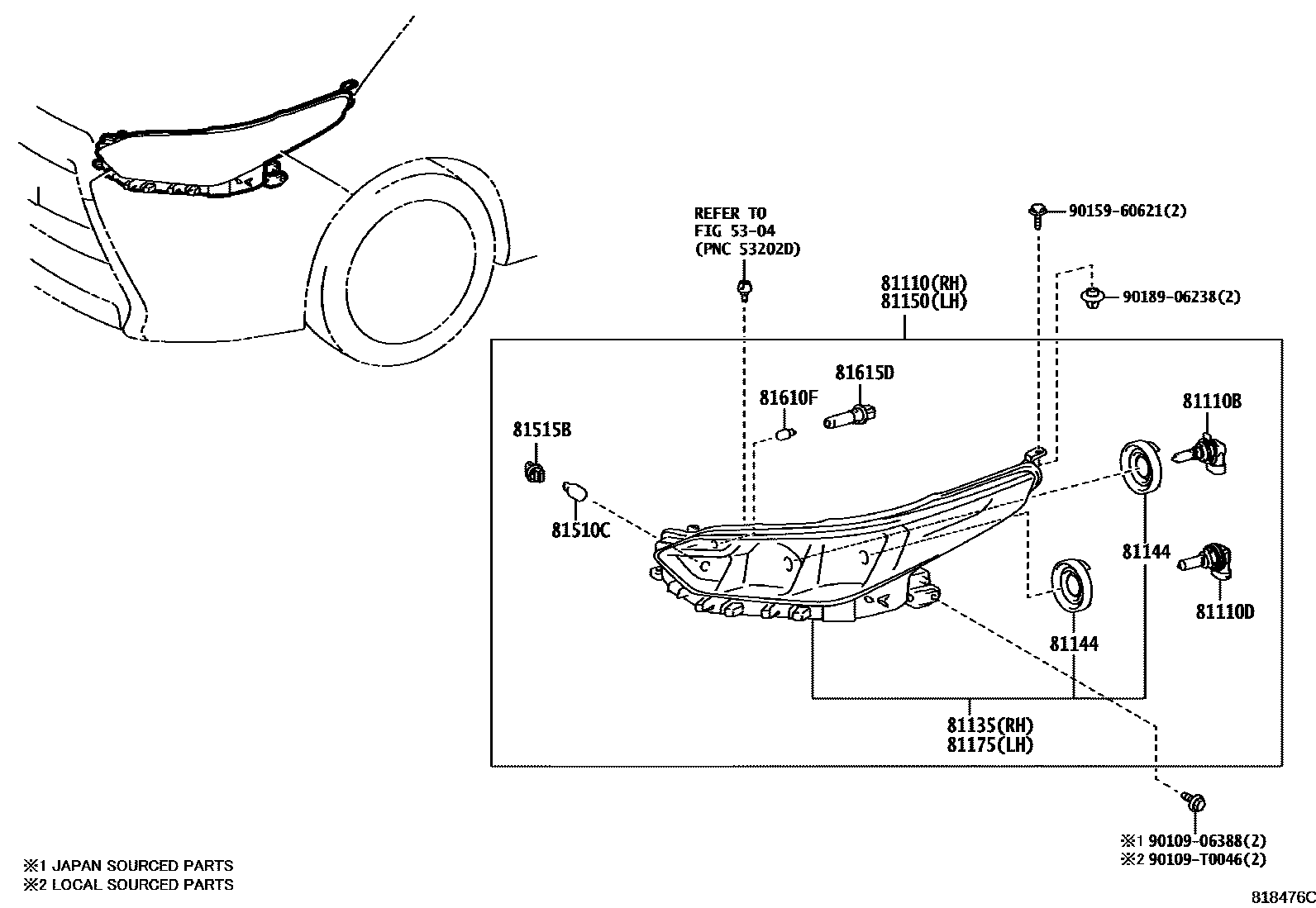

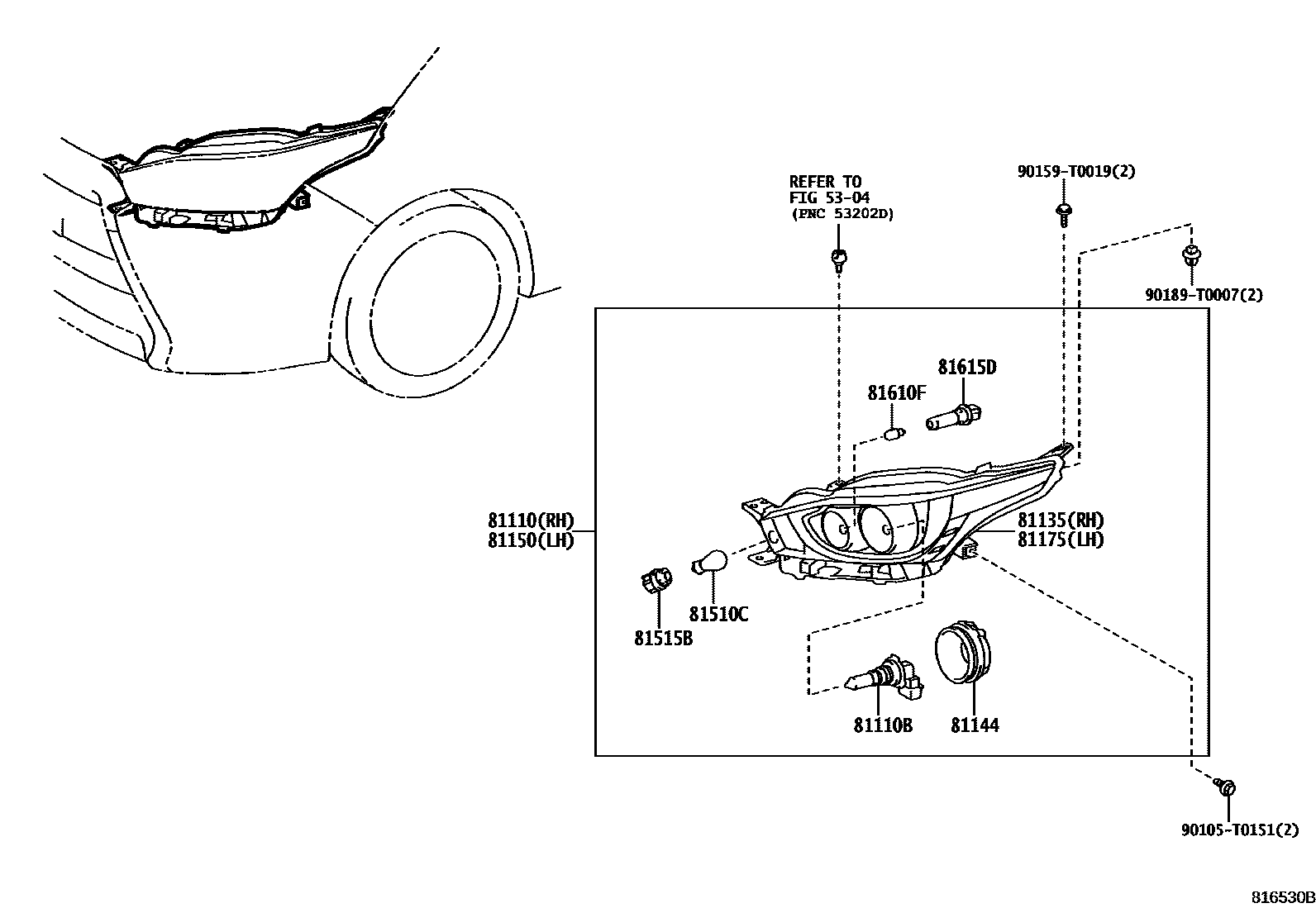

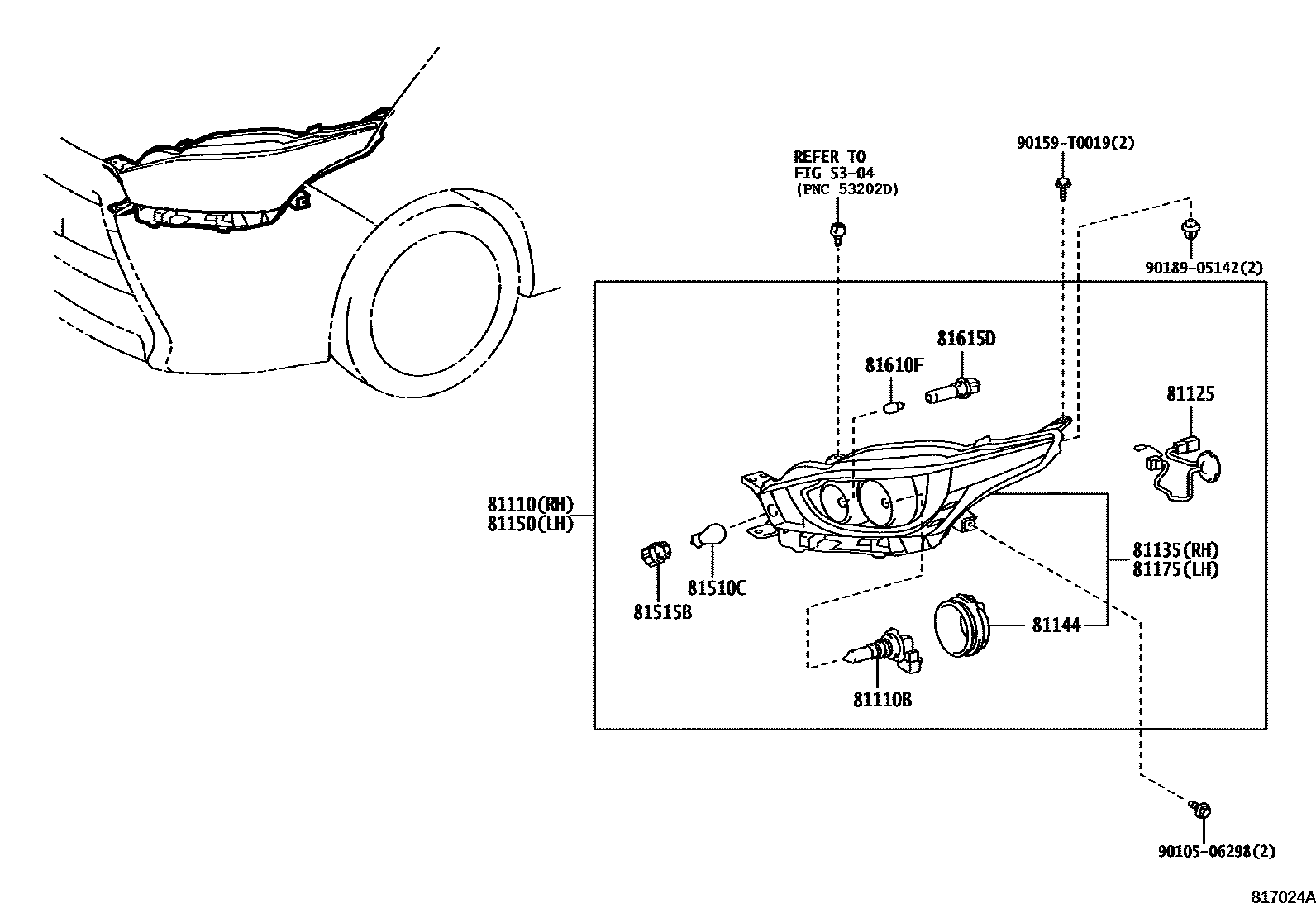

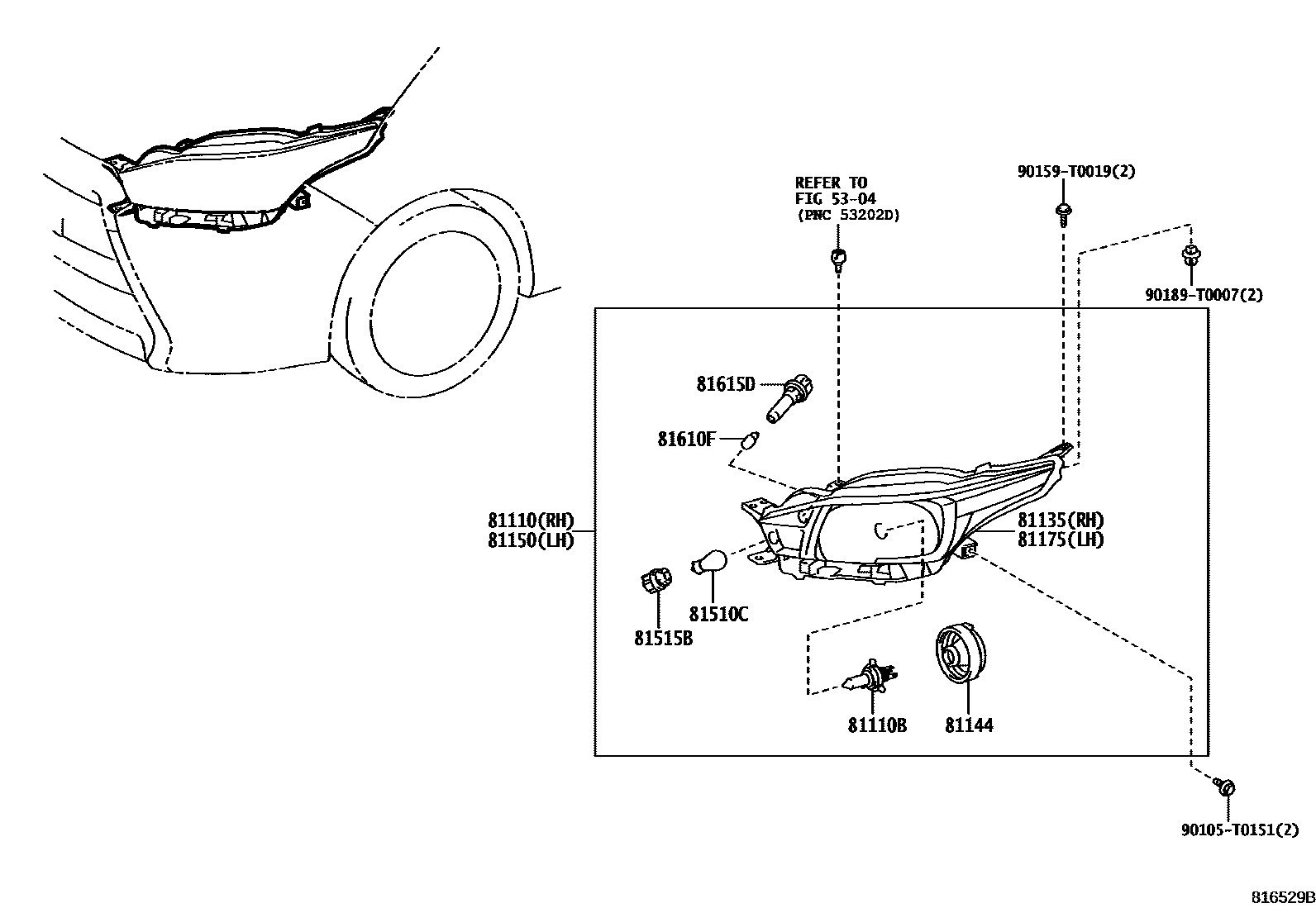

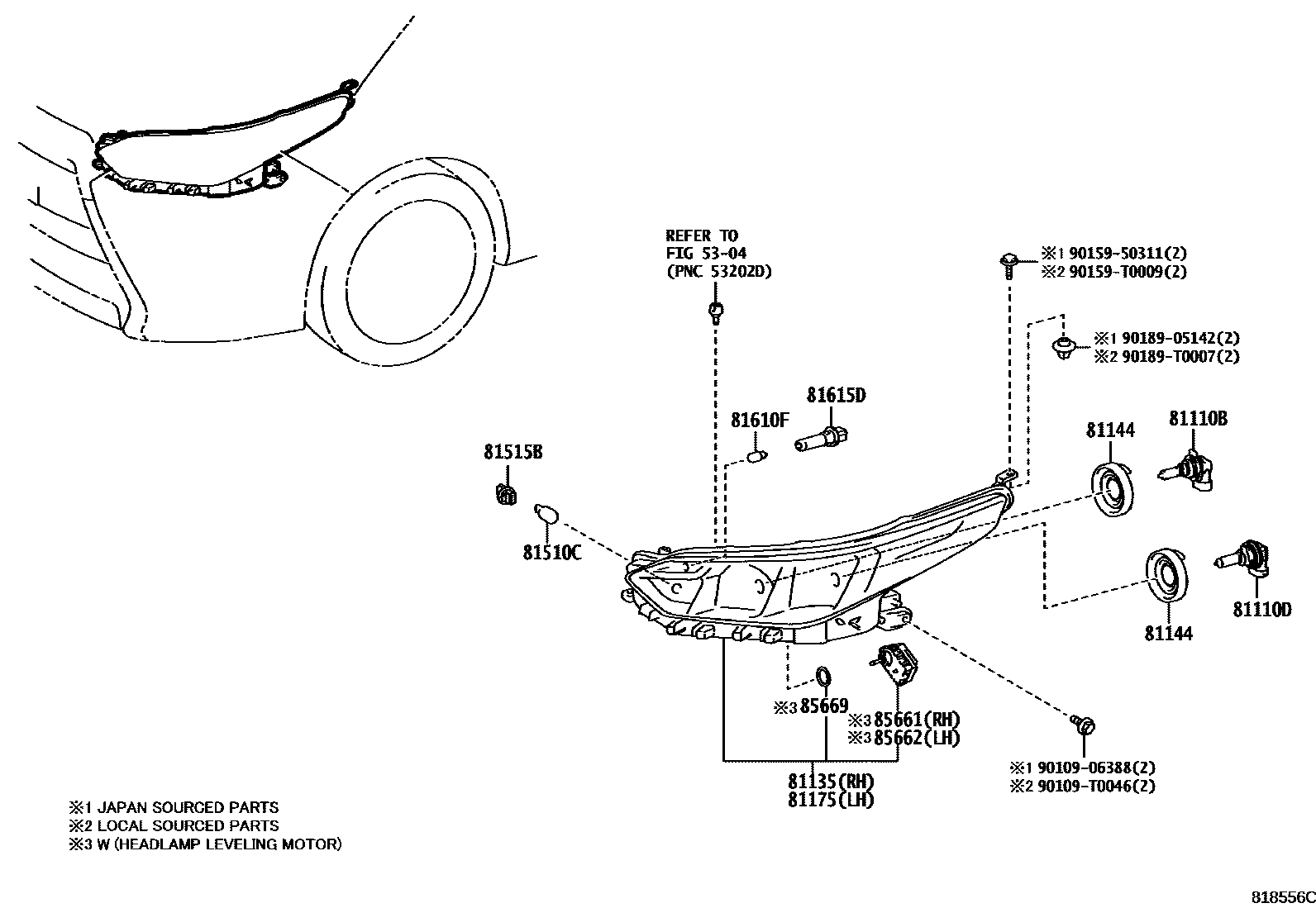

Toyota YARIS Headlamp — Figure 8101
Toyota YARIS EPC diagram 8101, Headlamp, with 11 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 8110A | Right headlight cover sub-assembly | 8110A-0DF01 · 8110A-YP200 |
| 8110B | Left headlight cover sub-assembly | 8110B-0DF01 · 8110B-YP200 |
| 81110 | Right headlight assembly | 81110-0D630 · 81110-0D631 · 81110-0D640 · 81110-0D660 · 81110-0D670 · 81110-0D671 · 81110-0D780 · 81110-0D781 · 81110-0D790 · 81110-0D791 · 81110-0D870 · 81110-0D871 · 81110-0D880 · 81110-0D881 · 81110-0D890 · 81110-0D891 · 81110-0DF00 · 81110-0DF01 · 81110-0DF10 · 81110-0DF11 · 81110-0DF20 · 81110-0DF21 · 81110-0DF30 · 81110-0DF31 · 81110-0DF50 · 81110-0DF60 · 81110-0DF70 · 81110-0DF80 · 81110-0DF90 · 81110-0DG00 · 81110-0DG10 · 81110-0DG40 · 81110-0DJ30 · 81110-0DJ40 · 81110-0DJ50 · 81110-0DJ60 · 81110-0DL30 · 81110-0DN40 · 81110-0DP20 · 81110-0DP90 · 81110-YP200 · 81110-YP201 · 81110-YP210 · 81110-YP211 · 81110-YP220 · 81110-YP221 · 81110-YP230 · 81110-YP231 |
| 81110B | Bulb (for headlight No. 1) | 90981-13046 · 90981-13058 · 90981-13091 · 90981-13099 · 90981-13100 |
| 81110D | Bulb (for headlight No. 2) | 90981-13075 · 90981-13085 |
| 81125 | headlight wire | 81125-0D660 |
| 81132B | Headlight cover gasket | 81132-48C30 |
| 81135 | Right headlight assembly assembly | 81130-0D630 · 81130-0D631 · 81130-0D640 · 81130-0D660 · 81130-0D670 · 81130-0D671 · 81130-0D780 · 81130-0D781 · 81130-0D790 · 81130-0D791 · 81130-0D870 · 81130-0D871 · 81130-0D880 · 81130-0D881 · 81130-0D890 · 81130-0D891 · 81130-0DF00 · 81130-0DF01 · 81130-0DF10 · 81130-0DF11 · 81130-0DF20 · 81130-0DF21 · 81130-0DF30 · 81130-0DF31 · 81130-0DF50 · 81130-0DF60 · 81130-0DF70 · 81130-0DF80 · 81130-0DF90 · 81130-0DG00 · 81130-0DG10 · 81130-0DG40 · 81130-0DJ00 · 81130-0DJ10 · 81130-0DJ20 · 81130-0DJ30 · 81130-0DJ40 · 81130-0DJ50 · 81130-0DJ60 · 81130-0DL00 · 81130-0DL20 · 81130-0DL30 · 81130-0DN40 · 81130-0DP20 · 81130-0DP90 · 81140-YP200 · 81140-YP201 · 81140-YP210 · 81140-YP211 · 81140-YP220 · 81140-YP221 · 81140-YP230 · 81140-YP231 |
| 81144 | No. 1 headlight cover | 81135-0D660 · 90069-81095 · 90069-81097 · 90075-65002 · 90075-65006 · 90075-8C003 |
| 81150 | Left headlight assembly | 81150-0D630 · 81150-0D631 · 81150-0D640 · 81150-0D660 · 81150-0D670 · 81150-0D671 · 81150-0D780 · 81150-0D781 · 81150-0D790 · 81150-0D791 · 81150-0D870 · 81150-0D871 · 81150-0D880 · 81150-0D881 · 81150-0D890 · 81150-0D891 · 81150-0DF00 · 81150-0DF01 · 81150-0DF10 · 81150-0DF11 · 81150-0DF20 · 81150-0DF21 · 81150-0DF30 · 81150-0DF31 · 81150-0DF50 · 81150-0DF60 · 81150-0DF70 · 81150-0DF80 · 81150-0DF90 · 81150-0DG00 · 81150-0DG10 · 81150-0DG40 · 81150-0DJ30 · 81150-0DJ40 · 81150-0DJ50 · 81150-0DJ60 · 81150-0DL30 · 81150-0DN40 · 81150-0DP20 · 81150-0DP90 · 81150-YP200 · 81150-YP201 · 81150-YP210 · 81150-YP211 · 81150-YP220 · 81150-YP221 · 81150-YP230 · 81150-YP231 |
| 81175 | Left headlight assembly assembly | 81070-YP200 · 81070-YP201 · 81070-YP210 · 81070-YP211 · 81070-YP220 · 81070-YP221 · 81070-YP230 · 81070-YP231 · 81170-0D630 · 81170-0D631 · 81170-0D640 · 81170-0D660 · 81170-0D670 · 81170-0D671 · 81170-0D780 · 81170-0D781 · 81170-0D790 · 81170-0D791 · 81170-0D870 · 81170-0D871 · 81170-0D880 · 81170-0D881 · 81170-0D890 · 81170-0D891 · 81170-0DF00 · 81170-0DF01 · 81170-0DF10 · 81170-0DF11 · 81170-0DF20 · 81170-0DF21 · 81170-0DF30 · 81170-0DF31 · 81170-0DF50 · 81170-0DF60 · 81170-0DF70 · 81170-0DF80 · 81170-0DF90 · 81170-0DG00 · 81170-0DG10 · 81170-0DG40 · 81170-0DJ00 · 81170-0DJ10 · 81170-0DJ20 · 81170-0DJ30 · 81170-0DJ40 · 81170-0DJ50 · 81170-0DJ60 · 81170-0DL00 · 81170-0DL20 · 81170-0DL30 · 81170-0DN40 · 81170-0DP20 · 81170-0DP90 |
| 81510C | Bulb (for front turn signal lamp) | 90981-15021 · 90981-15028 |
| 81515B | Front turn signal lamp holder | 90075-60028 · 90075-60069 |
| 81610F | Light bulb (for width indicator light) | 90981-11069 |
| 81615D | Width light lamp holder | 90075-60077 · 90075-60089 |
| 85661 | Right headlight beam height adjustment motor | 85661-0D020 · 85661-12010 |
| 85662 | Left headlight beam height adjustment motor | 85661-0D020 · 85661-12010 |
| 85669 | Headlight beam height adjustment motor base seal | 90075-99120 |
