Toyota YARIS 前门锁和车门把手 — Figure 6703

Toyota YARIS EPC diagram 6703, 前门锁和车门把手, with 2 images and 25 PNC and OE references.

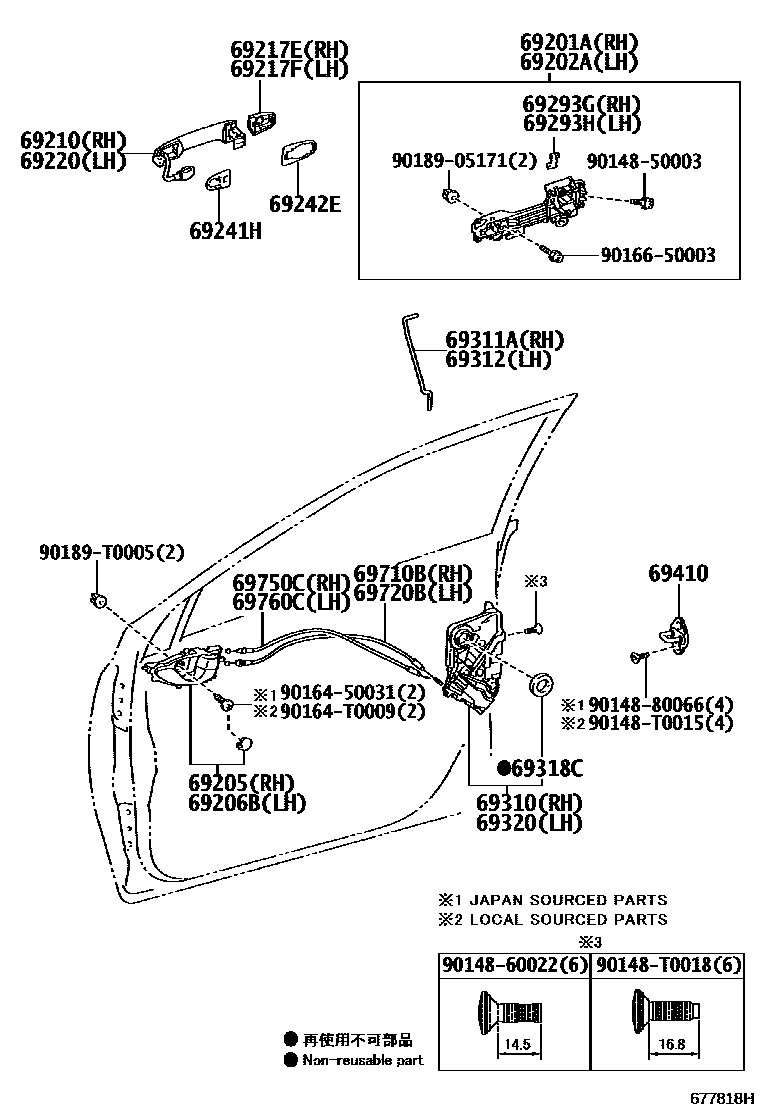

Toyota YARIS 前门锁和车门把手 EPC diagram — 677818H
前门锁和车门把手 — 677818H (201310 – 201802)

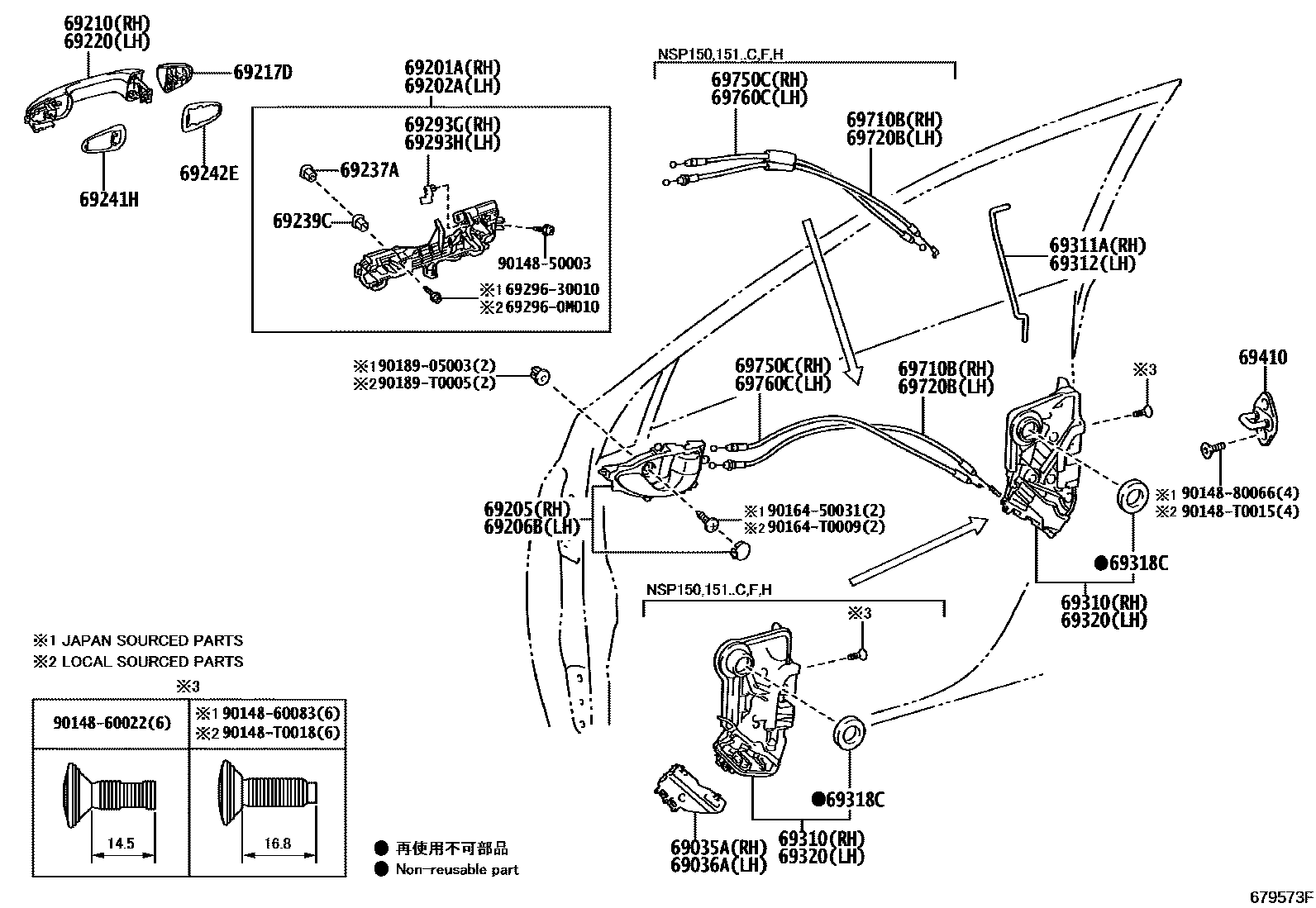

Toyota YARIS 前门锁和车门把手 EPC diagram — 679573F
前门锁和车门把手 — 679573F (201709 – 999999)

PNC and OE references

PNCPart nameOE numbers
69035ARight front door lock cover sub-assembly69035-02010 · 69035-02040 · 69035-02050
69036ALeft front door lock cover sub-assembly69036-02010 · 69036-02040 · 69036-02050
69201ARight front door outer handle frame sub-assembly69201-0D080 · 69201-0D130 · 69201-0D150 · 69201-0D180 · 69201-0D190 · 69201-0D210 · 69201-0K040 · 69201-0K061 · 69201-0K080
69202ALeft front door outer handle frame sub-assembly69202-0D050 · 69202-0D060 · 69202-0D110 · 69202-0D140 · 69202-0D170 · 69202-0D210 · 69202-0K040 · 69202-0K061 · 69202-0K080
69210Right front door outer handle assembly69210-02070 · 69210-06040 · 69210-06905 · 69210-06931 · 69210-0D140 · 69210-0D360 · 69210-0D974 · 69210-0K200 · 69210-0K210 · 69210-0K901 · 69210-0K903 · 69210-0K904 · 69210-52130 · 69211-02130 · 69211-0K902
69217DFront door outer handle cover69217-0D924 · 69217-0D925 · 69217-0K250 · 69217-0K260 · 69217-0K370 · 69217-0K380 · 69217-0K430 · 69217-0K909 · 69217-0K910 · 69217-0K913 · 69217-0K914 · 69217-0K915 · 69217-0K919 · 69217-0K920
69217ERight front door outer handle cover69217-02060 · 69217-06020 · 69217-06908 · 69217-0K040 · 69217-0K110 · 69217-0K902 · 69217-12020 · 69217-12050
69217FLeft front door outer handle cover69217-02060 · 69217-06020 · 69217-06908 · 69217-0K110 · 69217-0K120 · 69217-0K902 · 69217-12010 · 69217-12905
69220Left front door outer handle assembly69210-06040 · 69210-06905 · 69210-06931 · 69210-0D140 · 69210-0D974 · 69210-0K010 · 69210-0K130 · 69210-0K200 · 69210-0K210 · 69210-0K901 · 69210-0K903 · 69210-0K904 · 69210-0K924 · 69210-52130 · 69211-02130 · 69211-0K902
69237AFront door handle nut69237-0E010 · 69237-0K040 · 69237-0K070
69239CFront door handle bushing69239-0D060 · 69239-0K070 · 69239-0K080 · 69239-0K090
69241HFront door exterior handle pad69241-06020 · 69241-0D160 · 69241-0D180 · 69241-0K041 · 69241-0K060 · 69241-0K070 · 69241-42020
69242EFront door rear outer handle pad69242-06020 · 69242-0D060 · 69242-0D120 · 69242-0K030 · 69242-0K050 · 69242-0K060 · 69242-42010
69293GRight front door outer handle buckle69293-0D120 · 69293-10010 · 69293-12030 · 69293-20010 · 69293-33010
69293HLeft front door outer handle buckle69293-10020 · 69293-12040 · 69293-20030 · 69293-33020
69310Right front door lock assembly69030-02340 · 69030-02530 · 69030-02580 · 69030-02590 · 69030-0D370 · 69030-0D380 · 69030-0D390 · 69030-0D410 · 69030-0D420 · 69030-0K090 · 69310-0D170 · 69310-0D180
69311ARight front door lock opening lever69311-0D150 · 69311-0D170 · 69311-0D180 · 69311-0D230 · 69311-0D240 · 69311-0D250 · 69311-0D270
69312Left front door lock opening lever69312-0D150 · 69312-0D170 · 69312-0D180 · 69312-0D230 · 69312-0D240 · 69312-0D250 · 69312-0D270
69318Cdoor lock harness seal69318-51010
69320Left front door lock assembly69040-02310 · 69040-02340 · 69040-02510 · 69040-02560 · 69040-0D400 · 69040-0D410 · 69040-0D420 · 69040-0D430 · 69040-0D480 · 69040-0D670 · 69040-0K030 · 69320-0D170 · 69320-0D180
69410Front door lock plate assembly69410-02040 · 69410-02090 · 69410-0D060 · 69410-0D070
69710BRight front door lock remote control cable assembly69710-0D210 · 69710-0D230 · 69710-0D240 · 69710-0D280 · 69710-0D290 · 69710-0D300 · 69710-0D320
69720BLeft front door lock remote control cable assembly69710-0D210 · 69710-0D230 · 69710-0D240 · 69710-0D280 · 69710-0D290 · 69710-0D300 · 69710-0D320
69750CRight front door inner lock cable assembly69750-0D140 · 69750-0D160 · 69750-0D170 · 69750-0D220 · 69750-0D230 · 69750-0D240 · 69750-0D260
69760CLeft front door inner lock cable assembly69750-0D140 · 69750-0D160 · 69750-0D170 · 69750-0D220 · 69750-0D230 · 69750-0D240 · 69750-0D260
