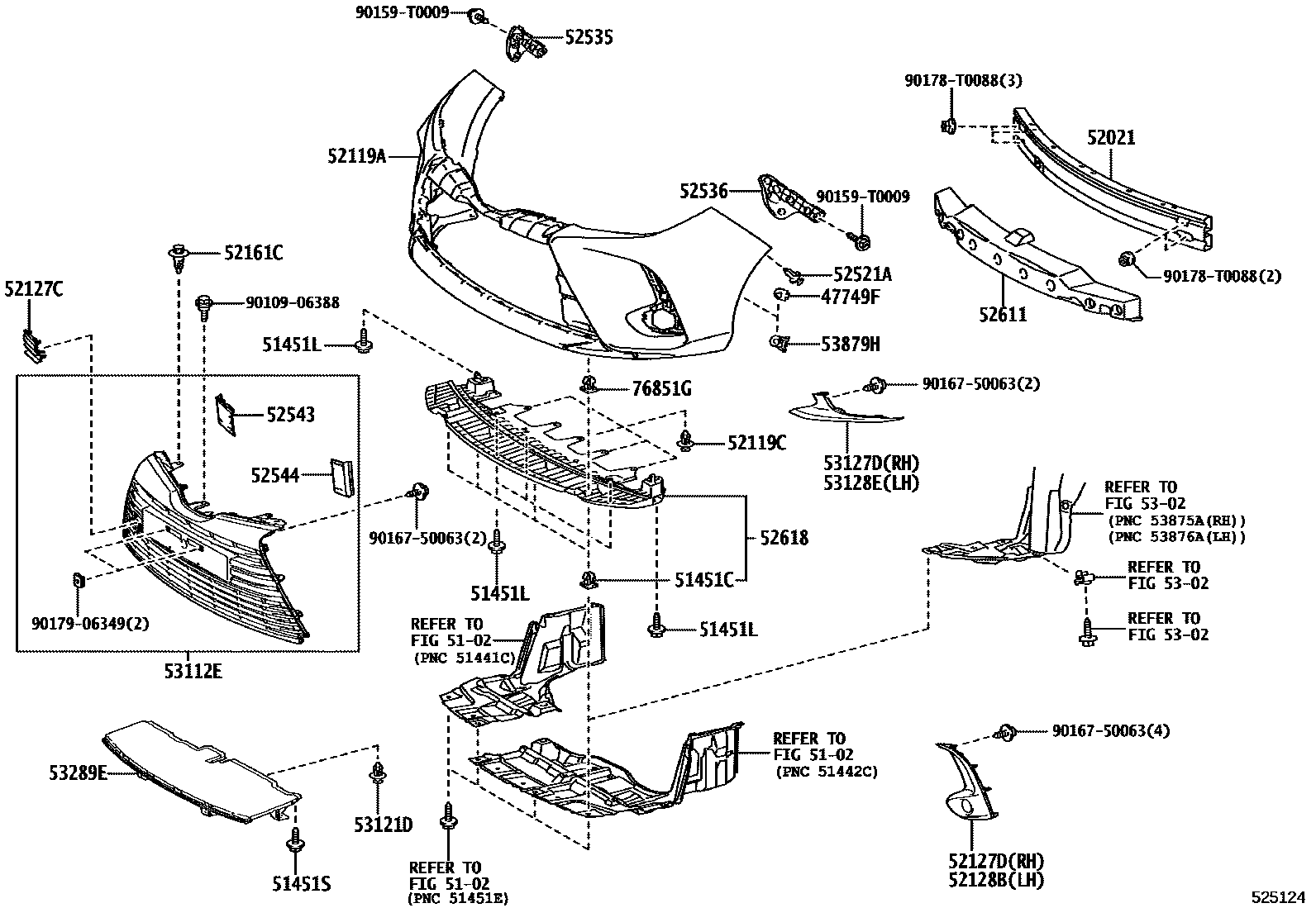

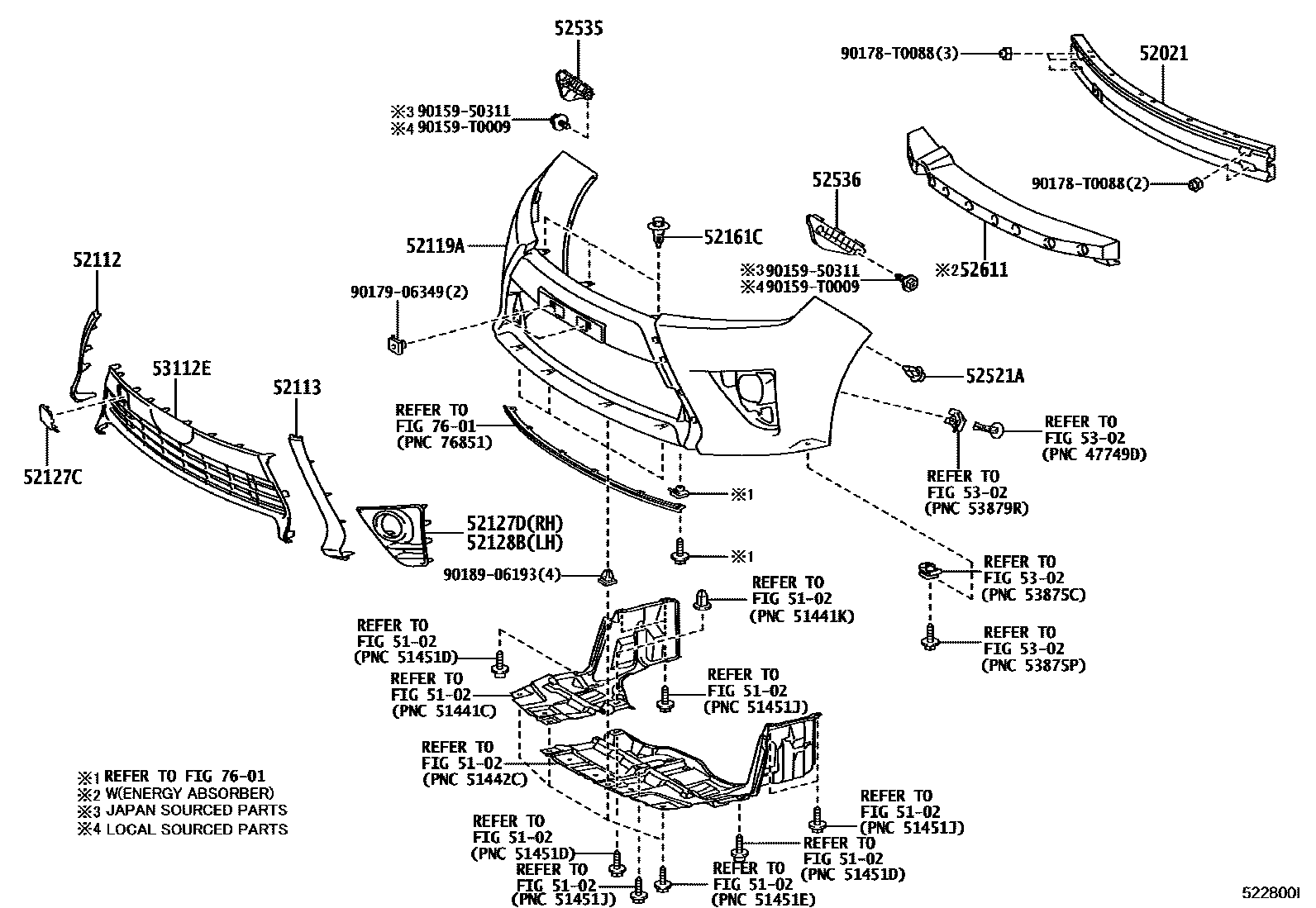

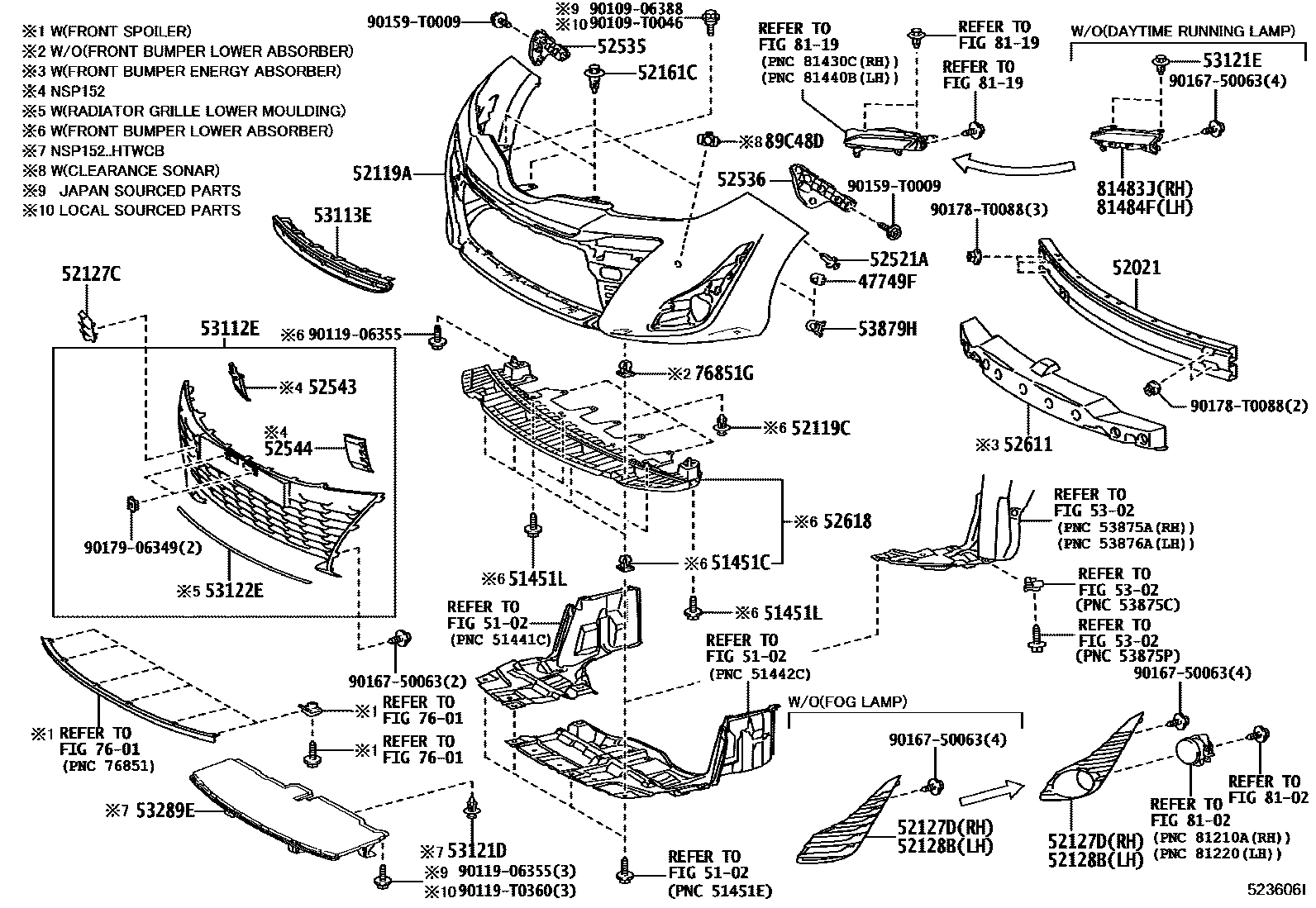

Toyota YARIS 前保险杠及附件 — Figure 5201
Toyota YARIS EPC diagram 5201, 前保险杠及附件, with 3 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47749F | pin fixing clip | 47749-33030 |
| 51451C | Gasket (for engine underhood) | 90189-06237 · 90189-T0024 |
| 51451L | Bolt No. 1 | 90119-06355 · 90119-T0360 |
| 51451S | Bolt No. 2 | 90119-06355 · 90119-T0360 |
| 52021 | Front bumper reinforcement sub-assembly | 52021-0D140 · 52021-0D170 · 52021-0D190 |
| 52112 | Front bumper right side stay | 52112-0D030 · 52112-0D040 · 52112-0D140 · 52112-0D150 · 52112-0D160 · 52112-0D180 |
| 52113 | Front bumper left stay | 52113-0D030 · 52113-0D040 · 52113-0D120 · 52113-0D130 · 52113-0D140 · 52113-0D150 |
| 52119A | front bumper cover | 52119-0U917 · 52119-0U919 · 52119-0U922 · 52119-0U932 · 52119-0U933 · 52119-0U935 · 52119-0U936 · 52119-0U939 · 52119-YP913 · 52119-YP915 · 52119-YP922 |
| 52119C | Front bumper cover clip | 90467-10216 · 90467-T0049 |
| 52127C | Front bumper hole cover | 52721-0D090 · 52721-0D110 · 52721-0D140 · 52721-0D330 · 52721-0D340 · 52721-0D370 · 52721-0D380 · 52721-0D420 · 52721-0D430 · 52721-0D440 · 52721-0D450 · 52721-YP120 · 52721-YP180 · 52721-YP330 |
| 52127D | Front bumper right hole cover | 52127-0D340 · 52127-0D350 · 52127-0D400 · 52127-0D410 · 52127-0D450 · 52127-0D460 · 52127-0D750 · 52127-0D790 · 52127-0D840 · 52127-0D850 · 52127-0D860 · 52127-0DA00 · 52127-0DA80 · 52127-0DA90 · 52127-0DB70 · 52127-0DB80 · 52127-0DB90 · 52127-0DF80 · 52127-YP270 · 52127-YP271 · 52127-YP280 · 52127-YP281 · 52127-YP340 · 52127-YP350 · 52127-YP351 · 52127-YP360 · 52127-YP370 · 52127-YP371 · 52127-YP380 · 52127-YP400 |
| 52128B | Front bumper left hole cover | 52128-0D160 · 52128-0D170 · 52128-0D220 · 52128-0D230 · 52128-0D270 · 52128-0D280 · 52128-0D500 · 52128-0D510 · 52128-0D590 · 52128-0D600 · 52128-0D610 · 52128-0D680 · 52128-0D730 · 52128-0D740 · 52128-0D780 · 52128-0D790 · 52128-0D800 · 52128-0DF10 · 52128-YP270 · 52128-YP271 · 52128-YP280 · 52128-YP281 · 52128-YP340 · 52128-YP350 · 52128-YP351 · 52128-YP360 · 52128-YP370 · 52128-YP371 · 52128-YP380 · 52128-YP400 |
| 52161C | front bumper insert | 52161-0K040 · 52161-0K060 · 52161-16010 |
| 52521A | Clip (for front bumper mount) | 90467-05170 · 90467-T0047 |
| 52535 | Front bumper right side fixing bracket | 52535-0D130 · 52535-0D160 · 52535-0D180 · 52535-0D230 · 52535-0D260 · 52535-0D270 · 52535-0D290 |
| 52536 | Front bumper left fixed bracket | 52536-0D130 · 52536-0D160 · 52536-0D180 · 52536-0D230 · 52536-0D260 · 52536-0D270 · 52536-0D290 |
| 52543 | Front bumper right seal | 52543-0D070 · 52543-YP040 |
| 52544 | Front bumper left seal | 52544-0D020 · 52544-YP040 |
| 52611 | front bumper energy absorber | 52611-0D060 · 52611-0D100 · 52611-0D101 · 52611-0D102 · 52611-0D130 · 52611-0D180 · 52611-0D181 |
| 52618 | Front bumper lower shock absorber | 52618-0D110 · 52618-0D111 · 52618-0D140 |
| 53112E | No. 1 radiator lower grille | 53112-0D290 · 53112-0D340 · 53112-0D370 · 53112-0D610 · 53112-0D620 · 53112-0D660 · 53112-0D670 · 53112-0D700 · 53112-0D710 · 53112-0D750 · 53112-0D760 · 53112-0D890 · 53112-0DA00 · 53112-0DA60 · 53112-0DA70 · 53112-0DA80 · 53112-YP260 · 53112-YP261 · 53112-YP340 · 53112-YP380 · 53112-YP660 |
| 53113E | No. 2 radiator lower grille | 53113-0D020 · 53113-0D030 · 53113-0D040 · 53113-0D070 · 53113-0D090 |
| 53121D | No. 2 clip (for front bumper) | 90467-10216 · 90467-T0049 |
| 53121E | Clamp No. 1 (for front bumper) | 90467-05063 |
| 53122E | Radiator grille lower protective strip | 53122-0D080 |
| 53127D | Lower right radiator grille | 53127-YP050 · 53127-YP051 · 53127-YP100 |
| 53128E | Lower left radiator grille | 53128-YP050 · 53128-YP051 · 53128-YP100 |
| 53289E | Radiator bracket opening cover | 53289-0D220 · 53289-YP020 |
| 53879H | Front fender lining fixing parts | 53879-33030 |
| 76851G | No. 1 screw seal | 90189-06237 · 90189-T0024 |
| 81483J | Right daytime running light cover | 81483-0D030 · 81483-0D050 · 81483-0D100 · 81483-0D150 · 81483-0D160 · 81483-0D170 |
| 81484F | Left daytime running light cover | 81484-0D010 · 81484-0D030 · 81484-0D080 · 81484-0D130 · 81484-0D140 · 81484-0D150 |
| 89C48D | Front angle ultrasonic sensor holder | 89348-06110 · 89348-0D030 |
