Toyota YARIS Front Spring & Shock Absorber — Figure 4803

Toyota YARIS EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 29 PNC and OE references.

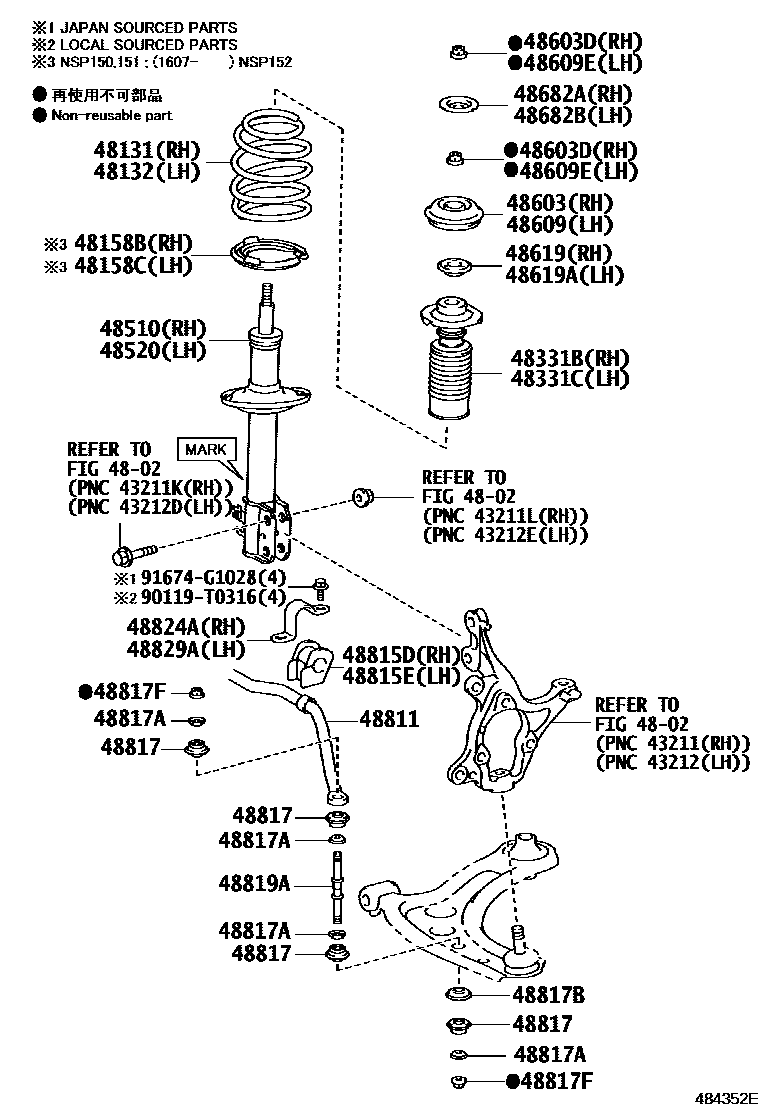

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 484352E
Front Spring & Shock Absorber — 484352E (201310 – 999999)

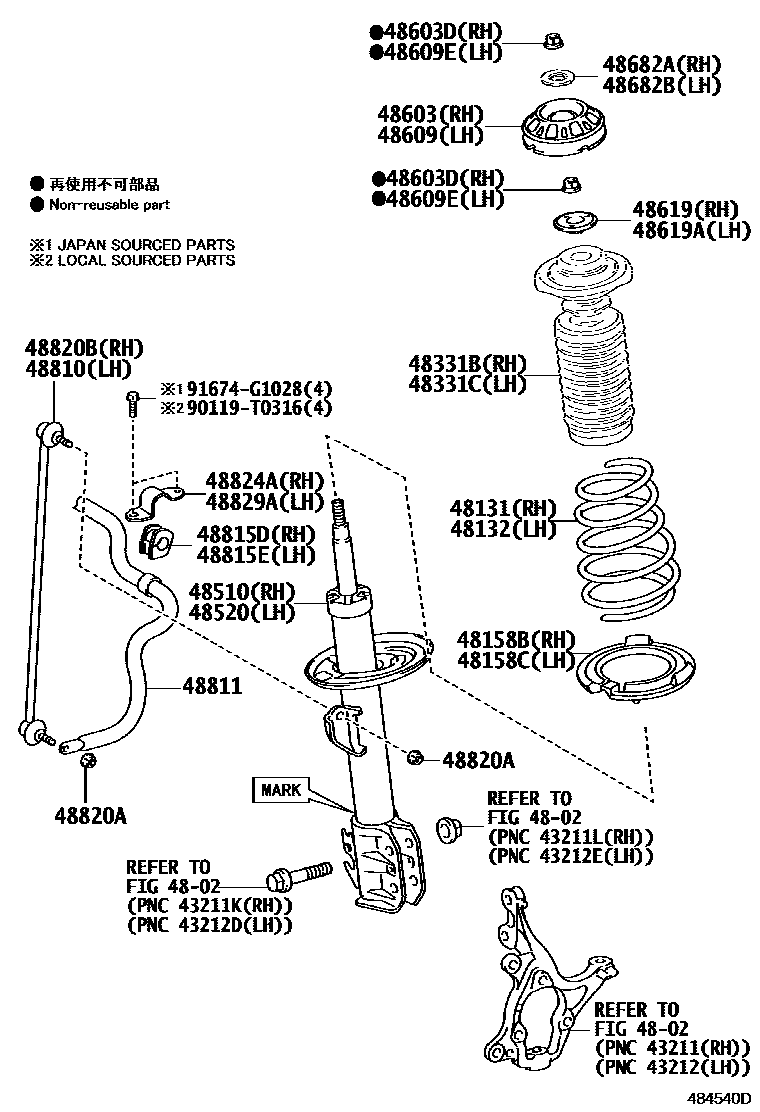

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 484540D
Front Spring & Shock Absorber — 484540D (201710 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0D570 · 48131-0D820 · 48131-0D830 · 48131-0D840 · 48131-0D850 · 48131-0D890 · 48131-0DA00 · 48131-0DB00 · 48131-0DC90 · 48131-0DD00 · 48131-0DE20 · 48131-0DE30 · 48131-0DE90 · 48131-0DF00 · 48131-0DF10 · 48131-0DF20 · 48131-0DF50 · 48131-0DF60
48132Left front coil spring48131-0D570 · 48131-0D820 · 48131-0D830 · 48131-0D840 · 48131-0D850 · 48131-0D890 · 48131-0DA00 · 48131-0DB00 · 48131-0DC90 · 48131-0DD00 · 48131-0DE20 · 48131-0DE30 · 48131-0DE90 · 48131-0DF00 · 48131-0DF10 · 48131-0DF20 · 48131-0DF50 · 48131-0DF60
48158BFront coil spring lower right vibration isolation pad48158-0D080 · 48158-0D090 · 48158-0D110
48158CFront coil spring lower left vibration isolation pad48158-0D080 · 48158-0D090 · 48158-0D110
48331BRight front spring buffer block48304-0D150 · 48304-0D170 · 48304-0D240 · 48304-0D250 · 48304-0D270
48331CLeft front spring buffer block48304-0D150 · 48304-0D170 · 48304-0D240 · 48304-0D250 · 48304-0D270
48510Right front shock absorber assembly48510-0D470 · 48510-0D480 · 48510-0D530 · 48510-0D540 · 48510-0D571 · 48510-0D572 · 48510-0D591 · 48510-0D592 · 48510-0D611 · 48510-0D612 · 48510-0D720 · 48510-0D730 · 48510-0D740 · 48510-0D780 · 48510-0DA70 · 48510-0DC30 · 48510-0DC40 · 48510-0DD00 · 48510-0DD30 · 48510-0DD40 · 48510-0DD60 · 48510-0DD80 · 48510-0DE30 · 48510-0DF10 · 48510-0DF20 · 48510-0DF60 · 48510-0DJ00
48520Left front shock absorber assembly48510-0D470 · 48510-0D480 · 48510-0D530 · 48510-0D540 · 48510-0D571 · 48510-0D572 · 48510-0D591 · 48510-0D592 · 48510-0D611 · 48510-0D612 · 48510-0D720 · 48510-0D730 · 48510-0D740 · 48510-0D780 · 48510-0DC30 · 48510-0DC40 · 48510-0DD00 · 48510-0DD30 · 48510-0DD40 · 48510-0DD60 · 48510-0DD80 · 48510-0DE30 · 48510-0DF60 · 48510-0DJ00 · 48520-0D450 · 48520-0D460 · 48520-0D470
48603Right front suspension bearing sub-assembly48609-0D140 · 48609-0D150 · 48609-0D180 · 48609-0D230
48603DNut (for front mount to right front shock absorber)90178-T0064 · 90179-12145
48609Left front suspension bearing sub-assembly48609-0D140 · 48609-0D150 · 48609-0D180 · 48609-0D230
48609ENut (for front mount to left front shock absorber)90178-T0064 · 90179-12145
48619Bearing installed on the right sliding column48619-52030
48619ABearing installed on the left sliding column48619-52030
48682ANo. 2 right front suspension support48682-0D090 · 48682-0D110 · 48682-0D190 · 48682-0D200 · 48682-0D210
48682BNo. 2 left front suspension support48682-0D090 · 48682-0D110 · 48682-0D190 · 48682-0D200 · 48682-0D210
48810Left front stabilizer bar link assembly48820-0D060 · 48820-0D070
48811front stabilizer bar48811-0D190 · 48811-0D191 · 48811-0D200 · 48811-0D201 · 48811-0D220 · 48811-0D221 · 48811-0D250 · 48811-0D260 · 48811-0D270
48815DRight front stabilizer bar bushing48815-0D190 · 48815-0D210 · 48815-0D211 · 48815-0D240 · 48815-0D250 · 48815-0D260
48815ELeft front stabilizer bar bushing48815-0D190 · 48815-0D210 · 48815-0D211 · 48815-0D240 · 48815-0D250 · 48815-0D260
48817Front stabilizer bar cushion48817-52010 · 48817-52011
48817ACrash pad block No. 1 (for front stabilizer bar)90948-02179
48817BCrash pad block No. 2 (for front stabilizer bar)90948-02178
48817FNut (for front stabilizer bar)90177-T0007 · 94182-10800
48819Afront stabilizer bar bolt48819-70010 · 48821-52040
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-0D060 · 48820-0D070
48824ARight front stabilizer bar bracket No. 148824-0D030 · 48824-0D040 · 48824-0D110 · 48824-0D140
48829ALeft front stabilizer bar bracket No. 148824-0D030 · 48824-0D040 · 48824-0D110 · 48824-0D140
