Toyota YARIS 制动配管和卡箍 — Figure 4708

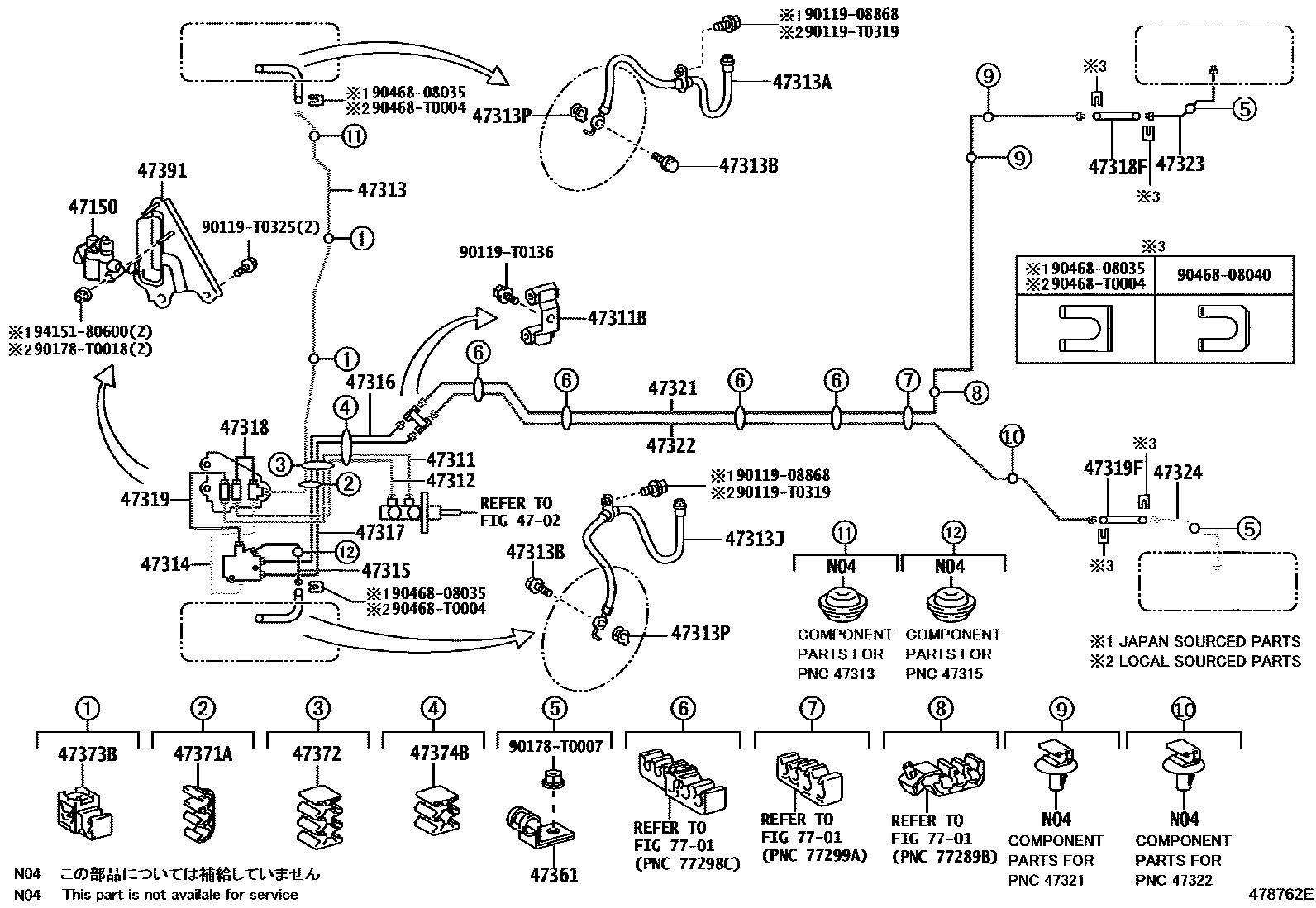

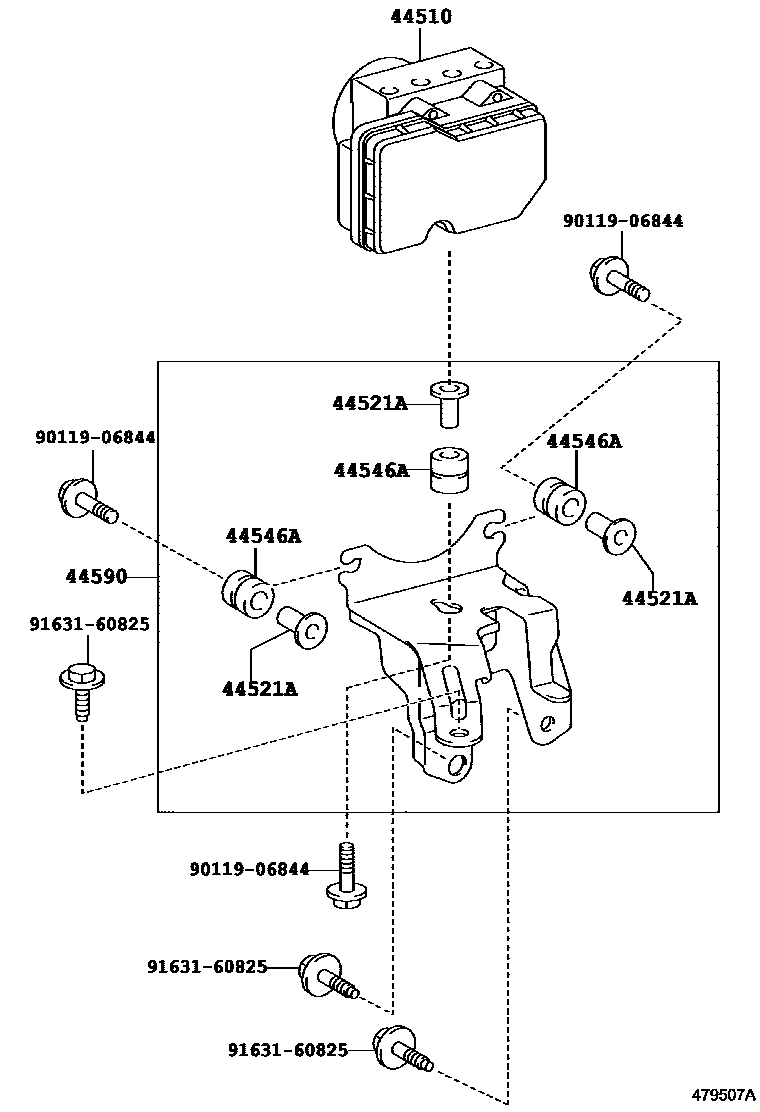

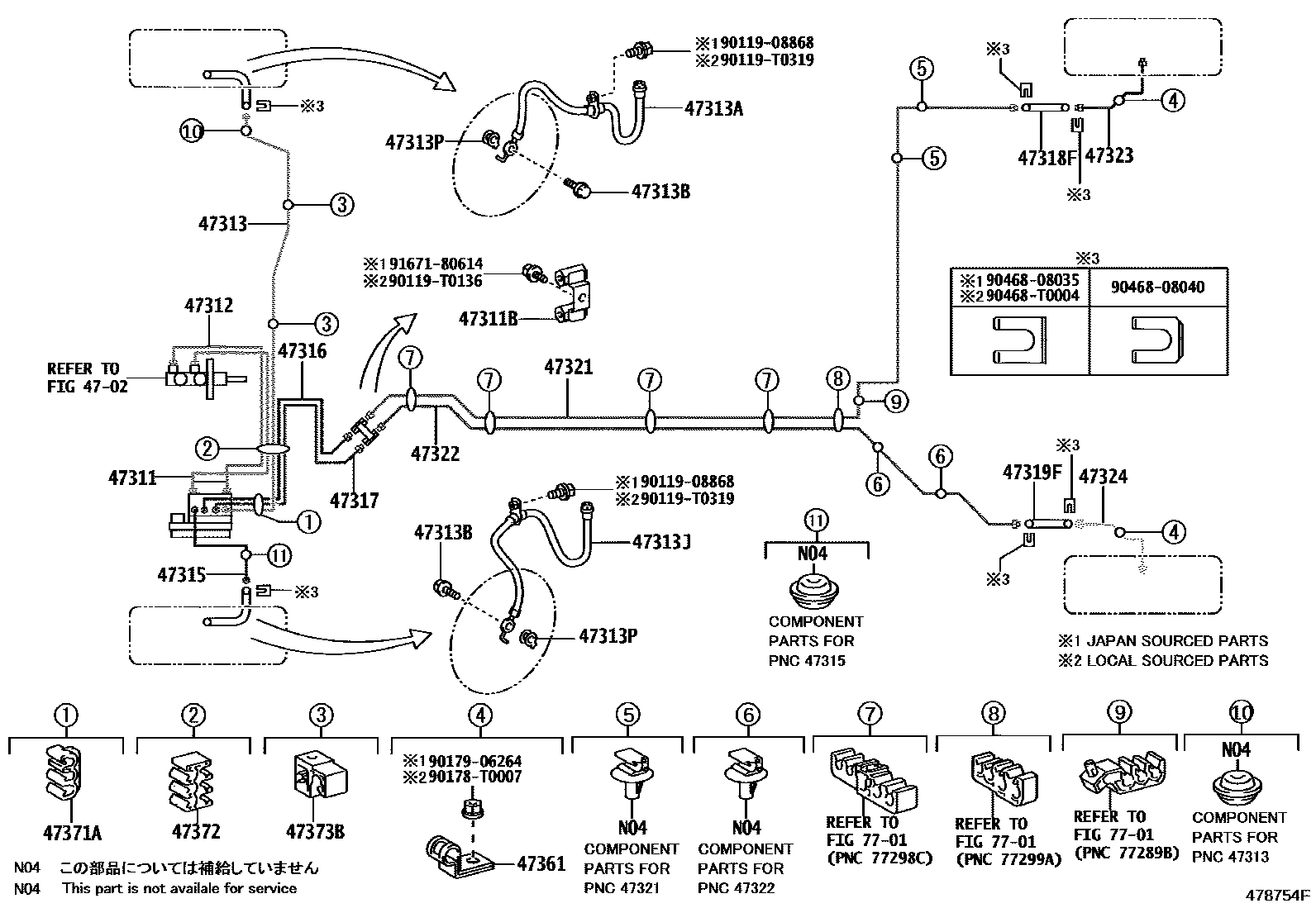

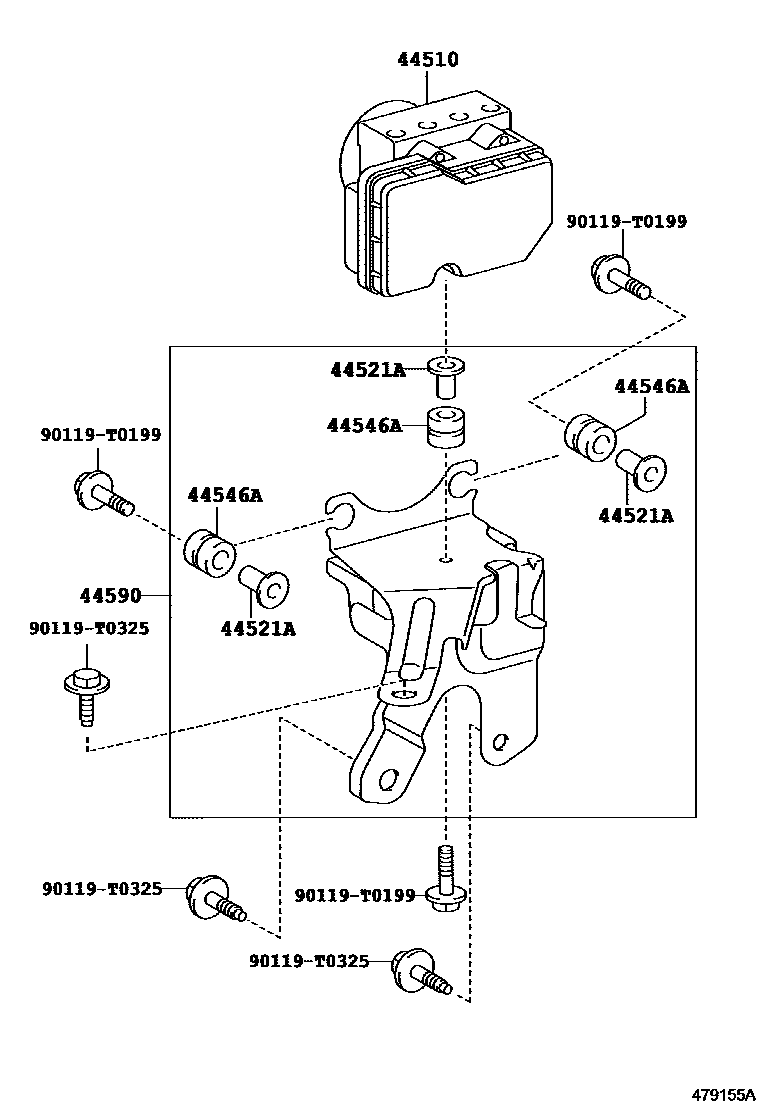

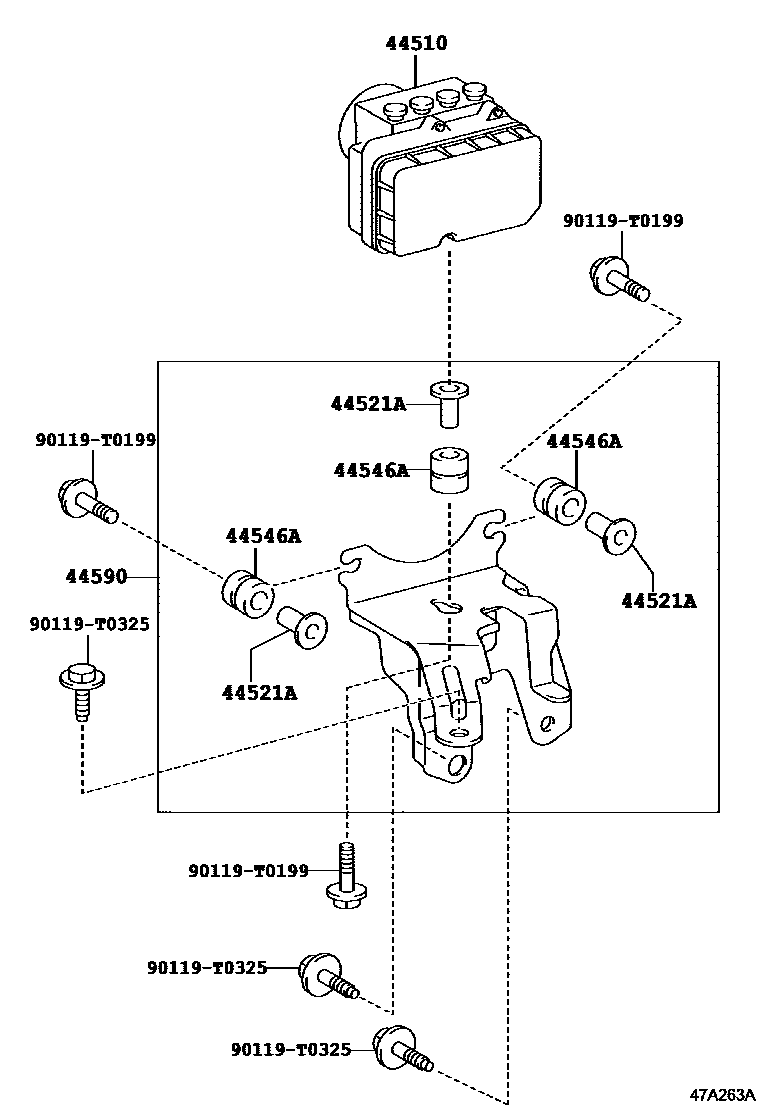

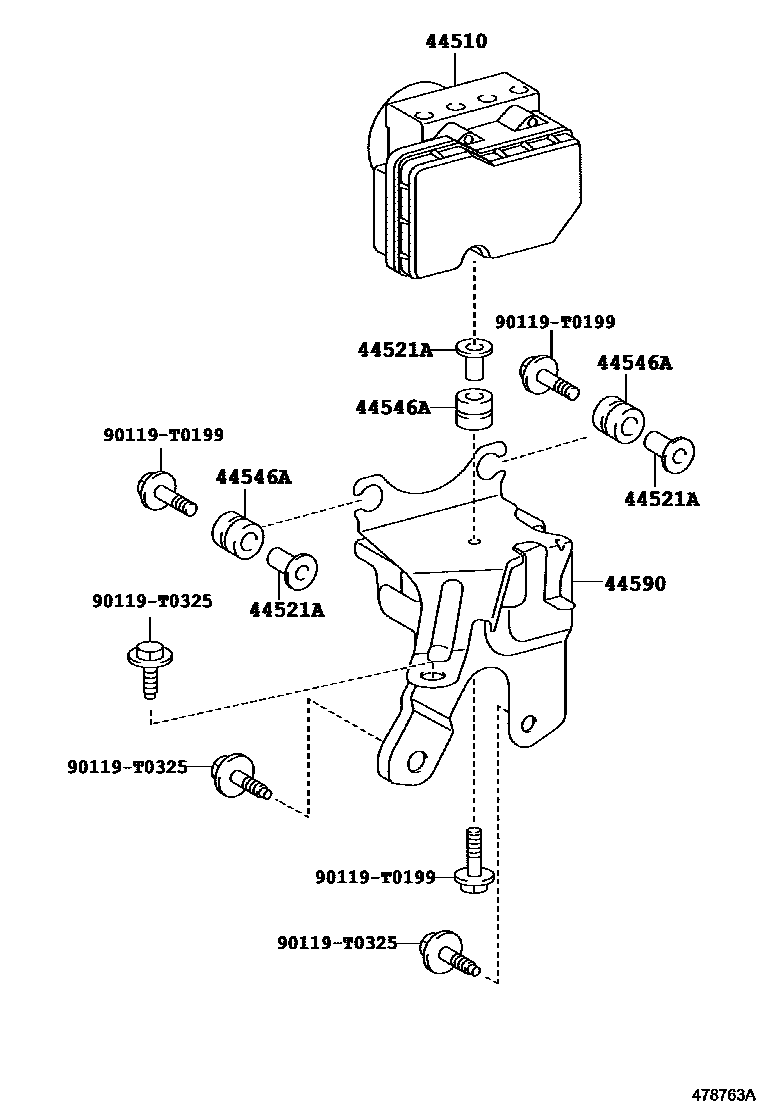

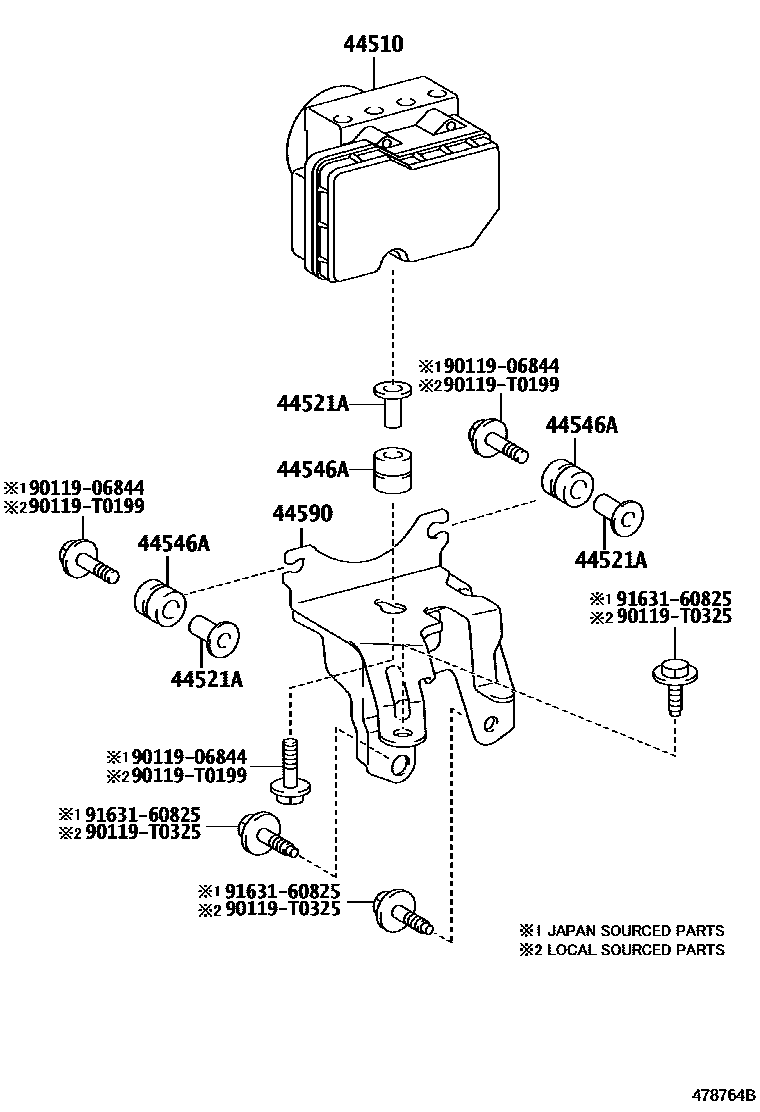

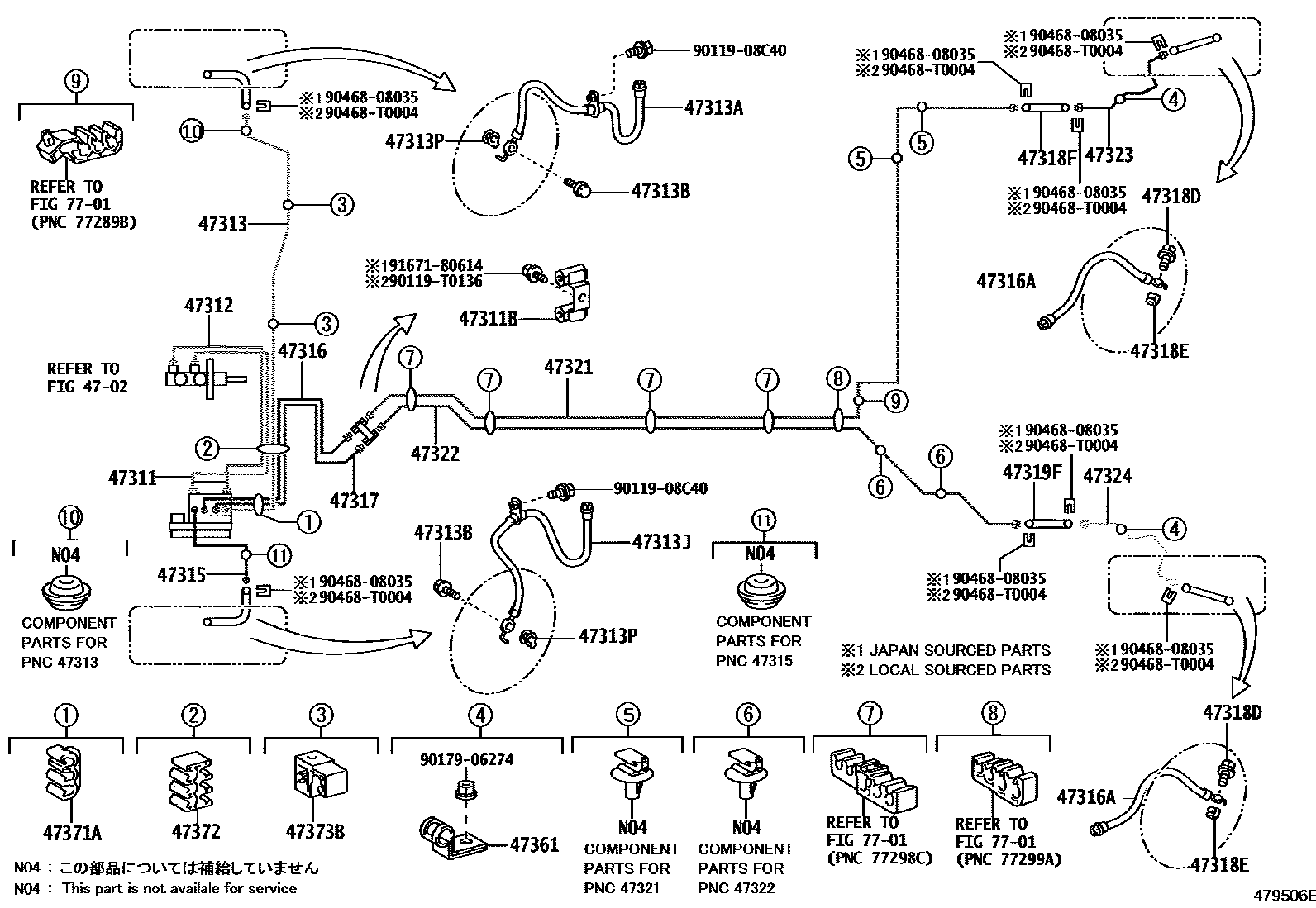

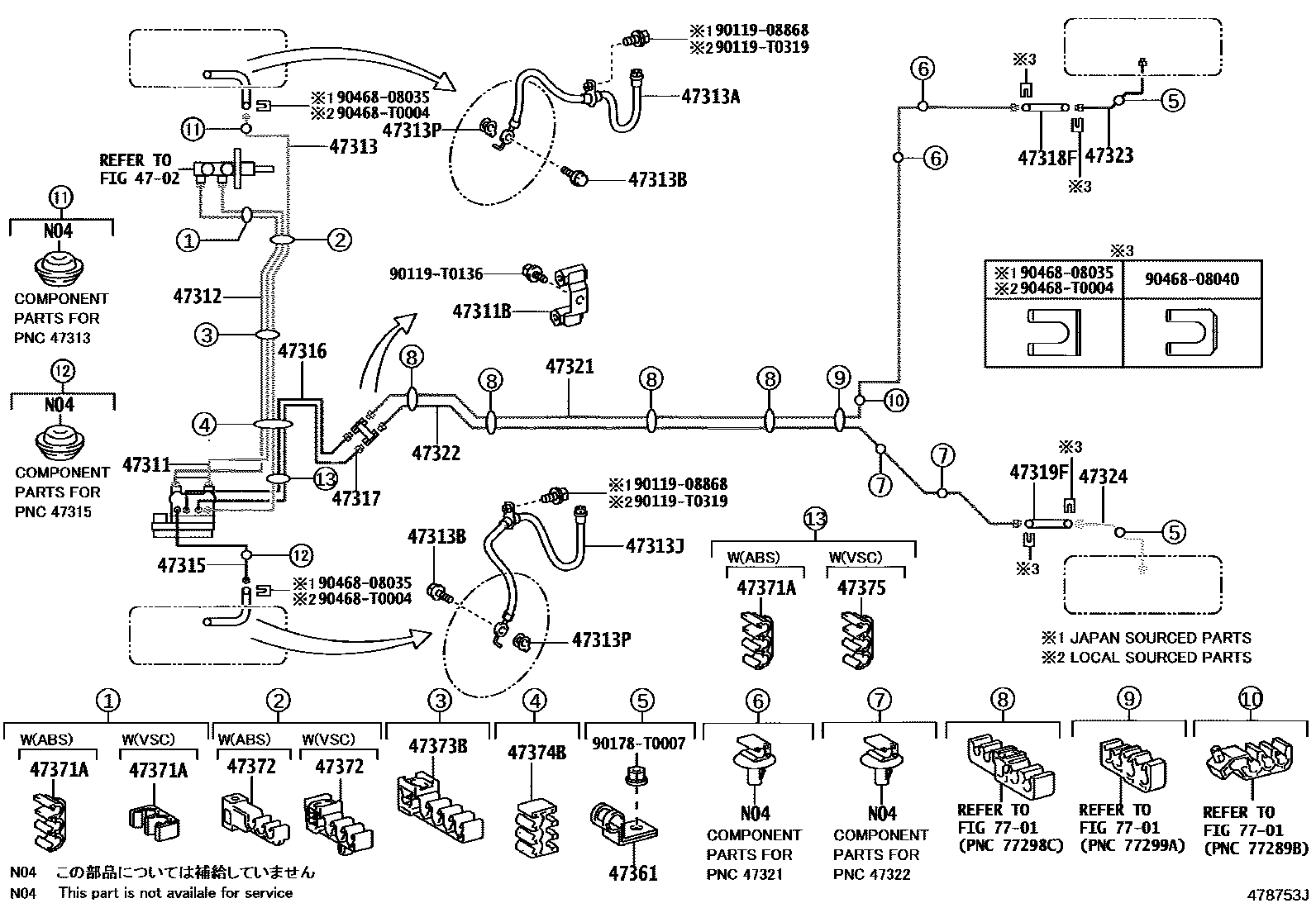

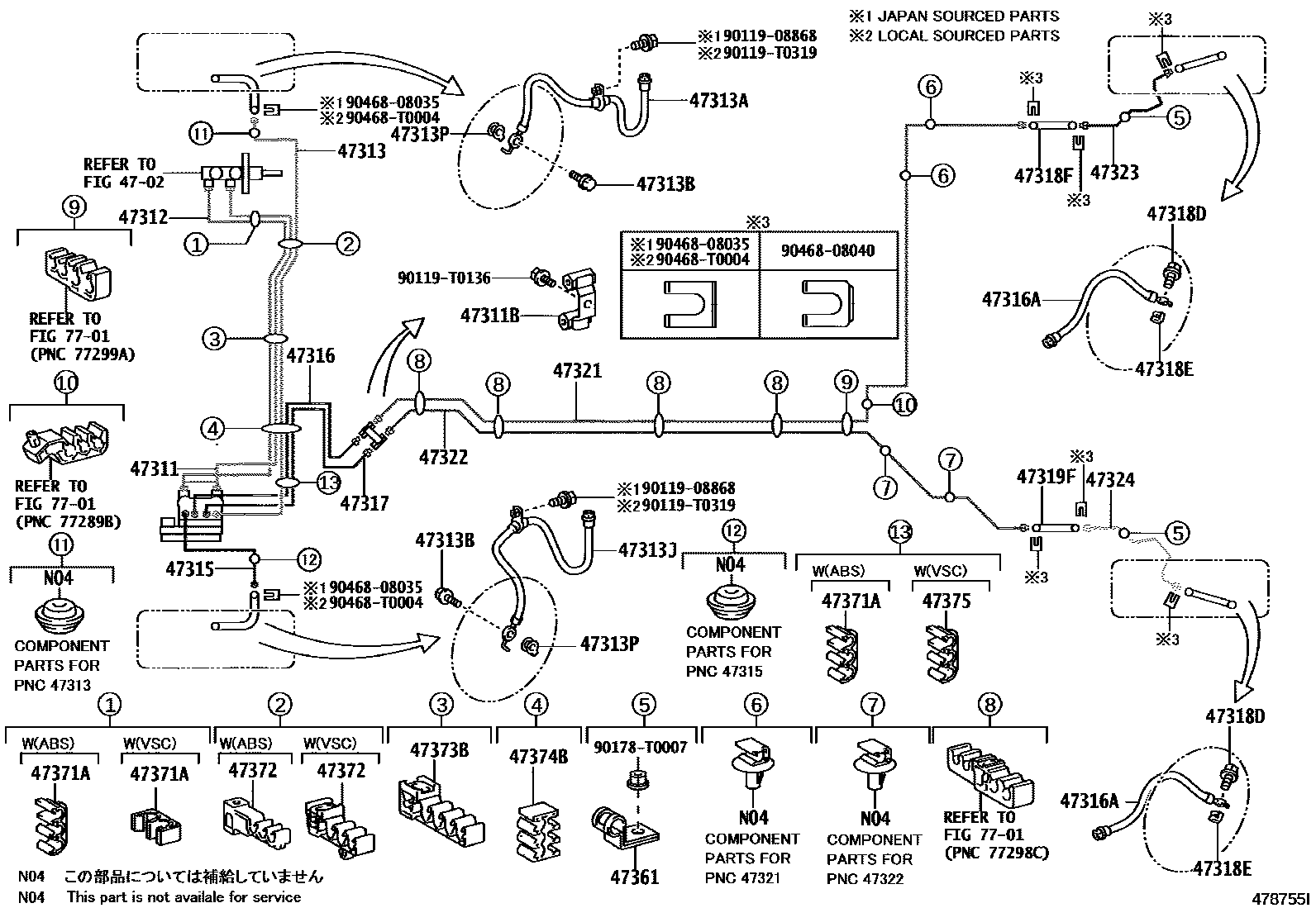

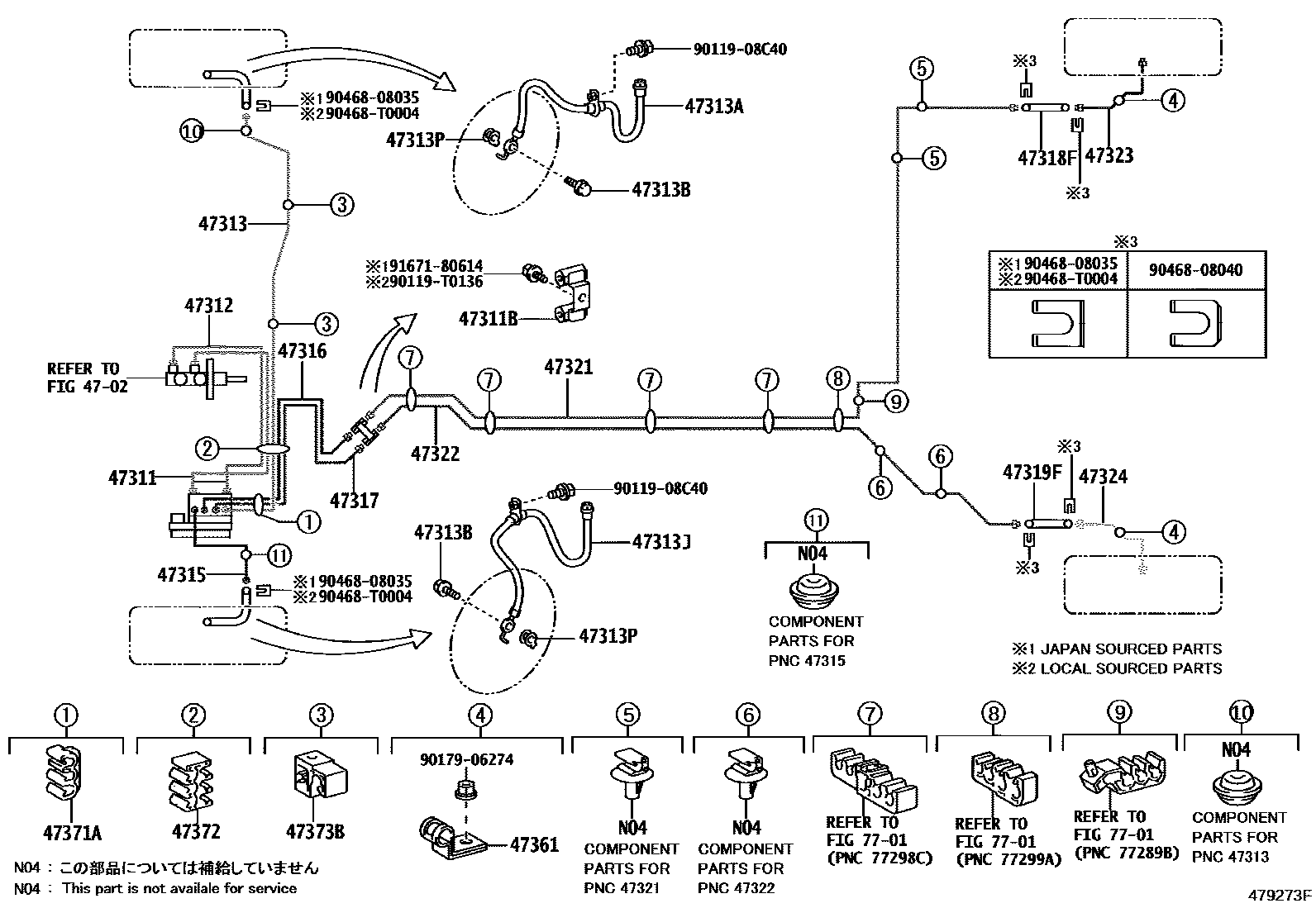

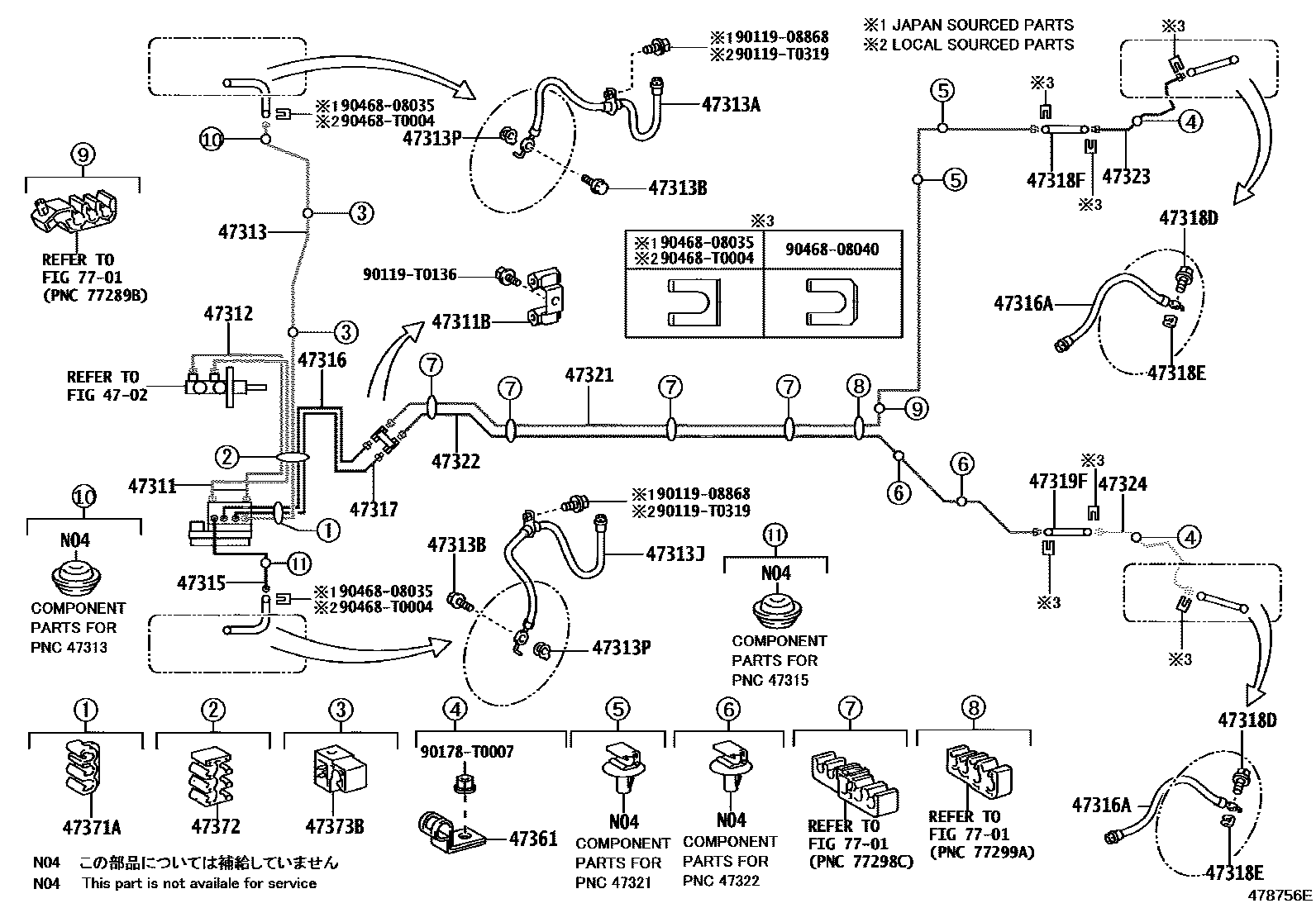

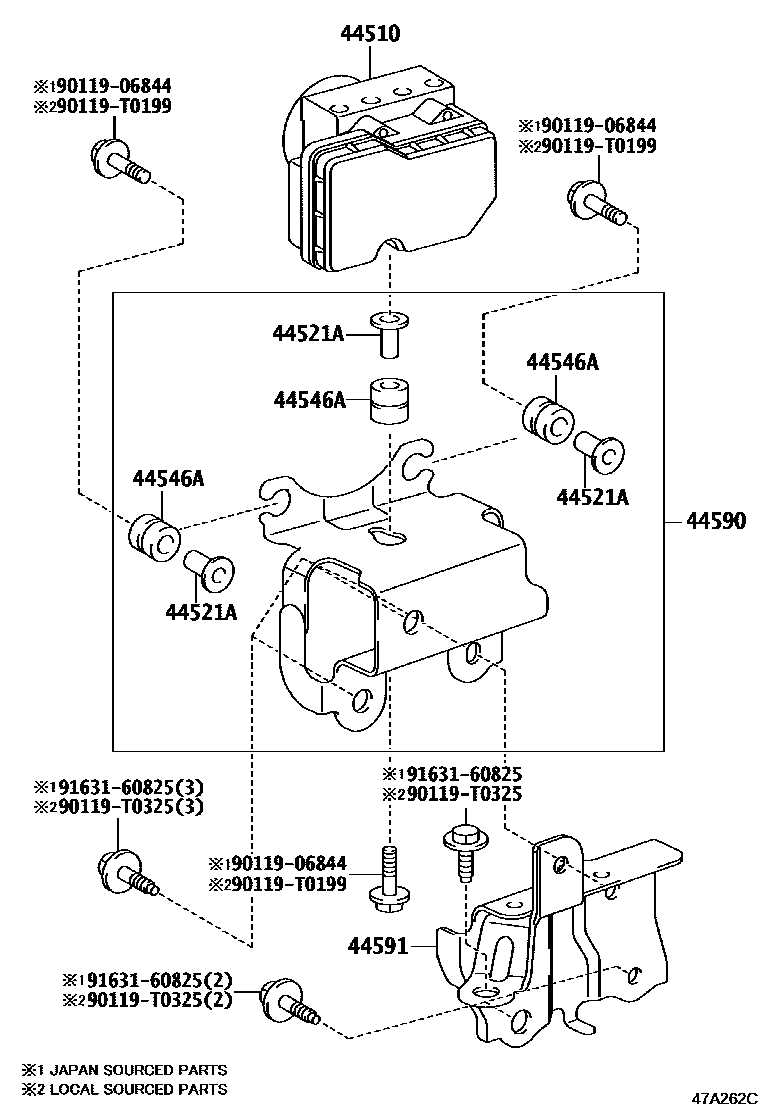

Toyota YARIS EPC diagram 4708, 制动配管和卡箍, with 13 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 44510 | brake actuator assembly | 44050-0D230 · 44050-0D240 · 44050-0D250 · 44050-0D280 · 44050-0D290 · 44050-0D300 · 44050-0D320 · 44050-0D460 · 44050-0D500 · 44050-0D610 · 44050-0D750 · 44050-0D870 · 44050-0D880 · 44050-0D890 · 44050-0DA00 · 44050-0DA90 · 44050-0DD80 · 44050-0DD90 · 44050-0DE10 · 44050-0DE70 · 44050-0DE80 · 44050-0DF10 · 44050-0DF20 · 44050-52C80 · 44050-52P40 · 44050-52P70 · 44050-52Q50 · 44050-52Q70 · 44050-52Q80 |
| 44521A | No. 1 brake actuator housing collar | 44521-02080 · 44521-0D010 · 44521-12050 |
| 44546A | Brake actuator bolt cushion | 44546-12110 · 44547-02050 |
| 44590 | Brake actuator bracket assembly | 44590-0D080 · 44590-0D180 · 44590-0D220 · 44590-0D300 · 44590-0D410 · 44590-0D420 · 44590-0D430 · 44590-0D440 · 44590-0D450 · 44590-0D480 · 44590-0D490 · 44590-0D540 · 44590-0D550 |
| 44591 | No. 1 brake actuator bracket | 44591-0D270 · 44591-0D280 · 44591-0D380 |
| 47150 | Proportional valve assembly | 47150-12270 |
| 47311 | No. 1 front brake pipe | 47311-0D540 · 47311-0D570 · 47311-0D580 · 47311-0D630 · 47311-0D650 · 47311-0D780 · 47311-0D790 · 47311-0D800 · 47311-0D810 · 47311-0D830 · 47311-0D870 · 47311-0D880 · 47311-0DA60 · 47311-0DA70 · 47311-0DB20 |
| 47311B | No. 1 pipe joint (for front brake pipe) | 90412-10260 · 90412-10285 |
| 47312 | No. 2 front brake pipe | 47312-0D470 · 47312-0D500 · 47312-0D510 · 47312-0D560 · 47312-0D580 · 47312-0D710 · 47312-0D720 · 47312-0D730 · 47312-0D740 · 47312-0D760 · 47312-0D800 · 47312-0D810 · 47312-0D890 · 47312-0DA00 · 47312-0DA50 |
| 47313 | No. 3 front brake pipe | 47313-0D460 · 47313-0D490 · 47313-0D500 · 47313-0D550 · 47313-0D570 · 47313-0D690 · 47313-0D700 · 47313-0D710 · 47313-0D730 · 47313-0D760 · 47313-0D770 · 47313-0D820 · 47313-0D840 · 47313-0D870 |
| 47313A | No. 1 front flexible hose | 90947-T2081 · 90947-T2119 |
| 47313B | Connector bolt (for front flex hose) | 90401-10058 |
| 47313J | No. 2 front flexible hose | 90947-T2082 · 90947-T2120 |
| 47313P | Gasket (for front flex hose) | 47389-50021 |
| 47314 | No. 4 front brake pipe | 47314-0D140 |
| 47315 | No. 5 front brake pipe | 47315-0D470 · 47315-0D490 · 47315-0D500 · 47315-0D530 · 47315-0D550 · 47315-0D670 · 47315-0D680 · 47315-0D690 · 47315-0D710 · 47315-0D740 · 47315-0D750 · 47315-0D800 · 47315-0D820 · 47315-0D850 |
| 47316 | No. 6 front brake pipe | 47316-0D360 · 47316-0D390 · 47316-0D440 · 47316-0D460 · 47316-0D470 · 47316-0D580 · 47316-0D590 · 47316-0D600 · 47316-0D620 · 47316-0D650 · 47316-0D660 · 47316-0D710 · 47316-0D730 · 47316-0D760 |
| 47316A | Flexible hose (for rear brake pipe) | 90947-T2085 · 90947-T2153 |
| 47317 | No. 7 front brake pipe | 47317-0D360 · 47317-0D390 · 47317-0D400 · 47317-0D440 · 47317-0D460 · 47317-0D580 · 47317-0D590 · 47317-0D600 · 47317-0D620 · 47317-0D650 · 47317-0D660 · 47317-0D710 · 47317-0D730 · 47317-0D760 |
| 47318 | No. 8 front brake pipe | 47318-0D010 |
| 47318D | Connector bolt (for rear flex hose) | 90401-10058 |
| 47318E | Gasket (for rear flex hose) | 47389-50021 |
| 47318F | Right rear flexible hose | 90947-T2083 · 90947-T2151 |
| 47319 | No. 9 front brake pipe | 47319-0D010 |
| 47319F | Left rear flexible hose | 90947-T2084 · 90947-T2152 |
| 47321 | No. 1 rear brake pipe | 47321-0D360 · 47321-0D370 · 47321-0D400 · 47321-0D410 · 47321-0D460 |
| 47322 | No. 2 rear brake pipe | 47322-0D360 · 47322-0D370 · 47322-0D400 · 47322-0D410 · 47322-0D460 |
| 47323 | No. 3 rear brake pipe | 47323-0D220 · 47323-0D230 · 47323-0D240 · 47323-0D250 · 47323-0D280 · 47323-0D300 · 47323-0D310 · 47323-0D320 · 47323-0D370 |
| 47324 | No. 4 rear brake pipe | 47324-0D220 · 47324-0D230 · 47324-0D240 · 47324-0D250 · 47324-0D280 · 47324-0D300 · 47324-0D310 · 47324-0D320 · 47324-0D370 |
| 47361 | pipe clamp | 90461-10843 · 90461-C0002 · 90461-T0006 |
| 47371A | No. 1 brake pipe clamp | 90464-00857 · 90464-00868 · 90464-00899 |
| 47372 | No. 2 brake pipe clamp | 90464-00925 · 90949-01969 · 90949-01D02 · 90949-01D84 |
| 47373B | No. 3 brake pipe clamp | 90949-01D18 · 90949-01D83 · 90949-01D85 |
| 47374B | No. 4 brake pipe clamp | 90464-00883 · 90464-00925 · 90949-01969 |
| 47375 | No. 5 brake pipe clamp | 90464-00868 |
| 47391 | Brake pipe joint | 47391-52010 |
