Toyota YARIS 变速器油冷却器和配管(ATM) — Figure 3514

Toyota YARIS EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 10 PNC and OE references.

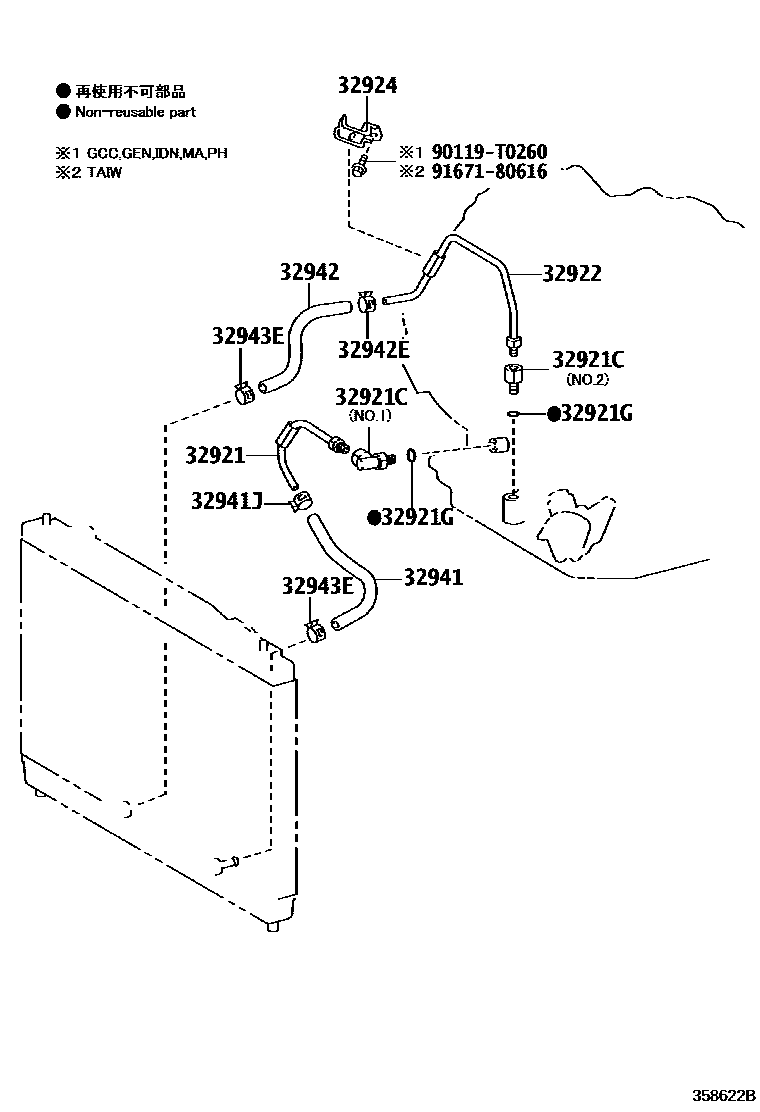

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 358622B
变速器油冷却器和配管(ATM) — 358622B (201403 – 999999)

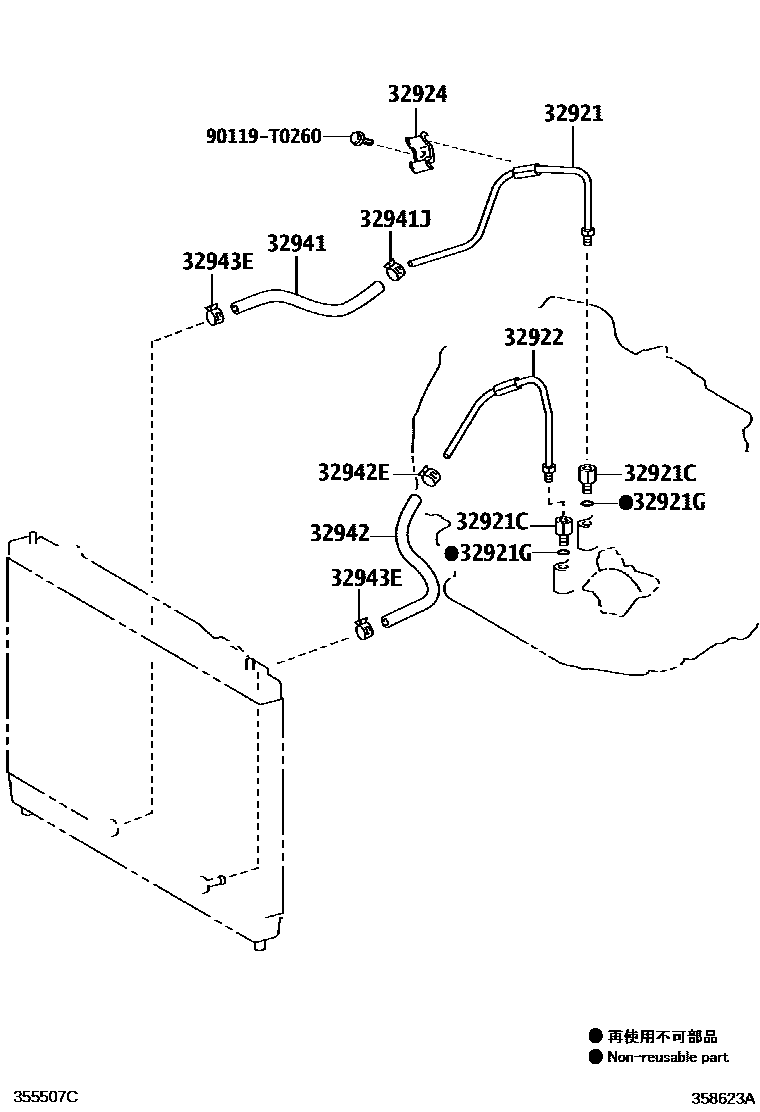

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 358623A
变速器油冷却器和配管(ATM) — 358623A (201403 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-0D060 · 32921-0D070 · 32921-0D080 · 32921-0D090
32921CFitting (for transmission oil cooler tube)90404-14007 · 90407-14003
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189
32922No. 1 transmission oil cooler oil outlet pipe32922-0D060 · 32922-0D070 · 32922-0D080 · 32922-0D090
32924No. 2 transmission oil cooler pipe clamp32924-52010 · 90462-10127
32941No. 1 transmission oil cooler oil inlet hose90445-15044 · 90445-T0024 · 90445-T0027
32941JClamp No. 1 (for transmission oil cooler hose)96137-41501
32942No. 1 transmission oil cooler oil outlet hose90445-15044 · 90445-T0024 · 90445-T0027
32942EClamp No. 2 (for transmission oil cooler hose)96137-41501
32943EClamp No. 3 (for transmission oil cooler hose)90466-T0009 · 96137-41501
