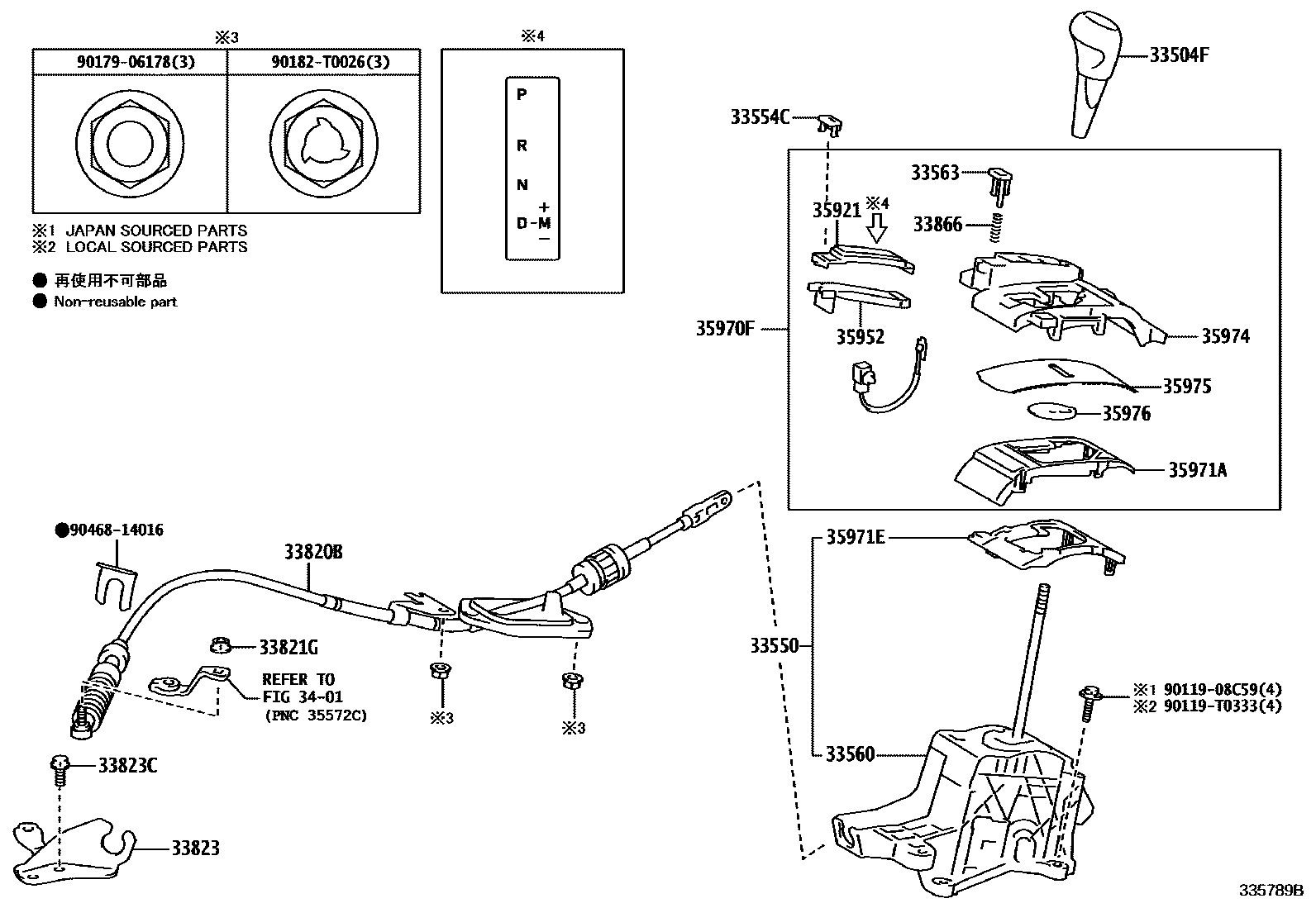

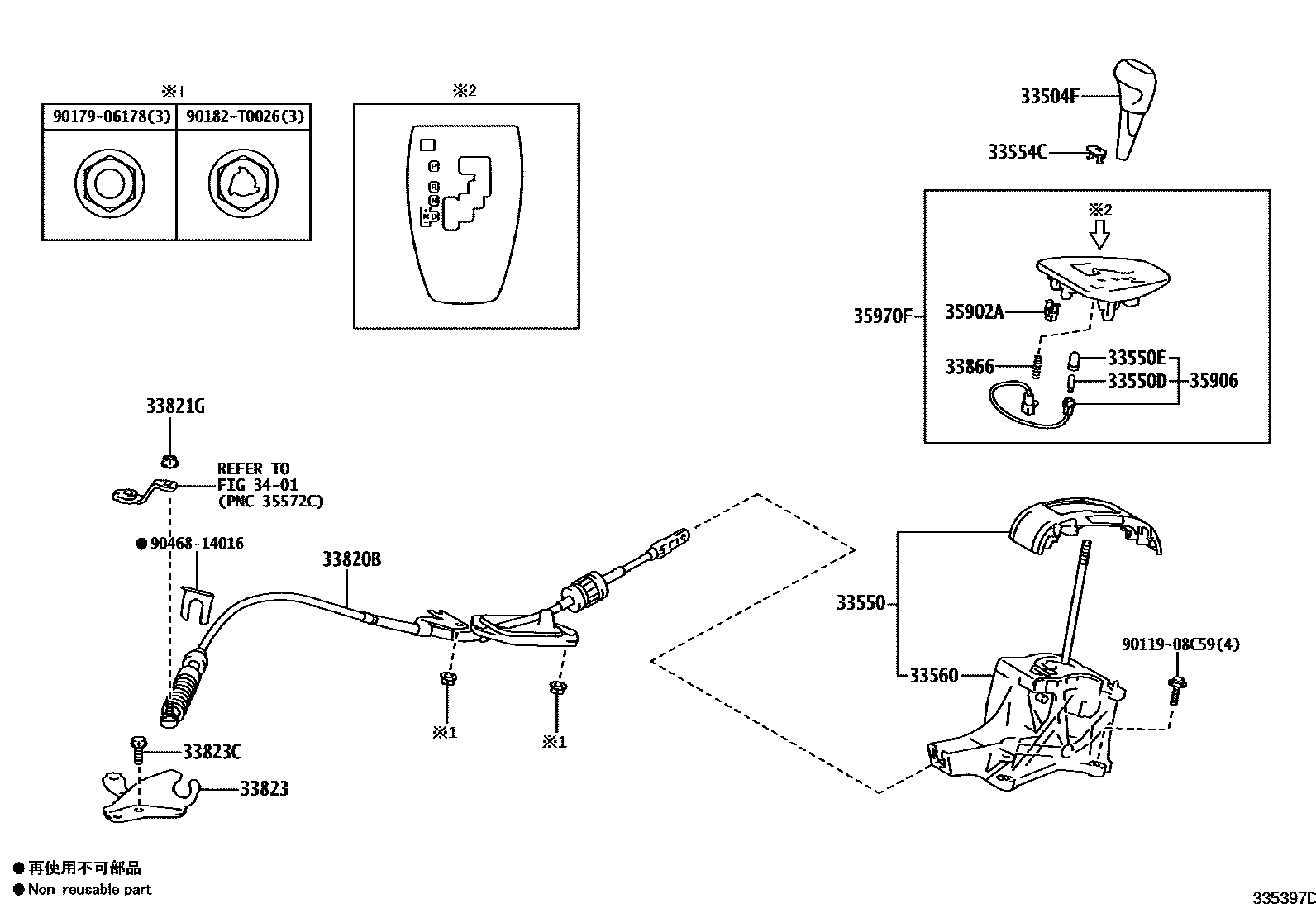

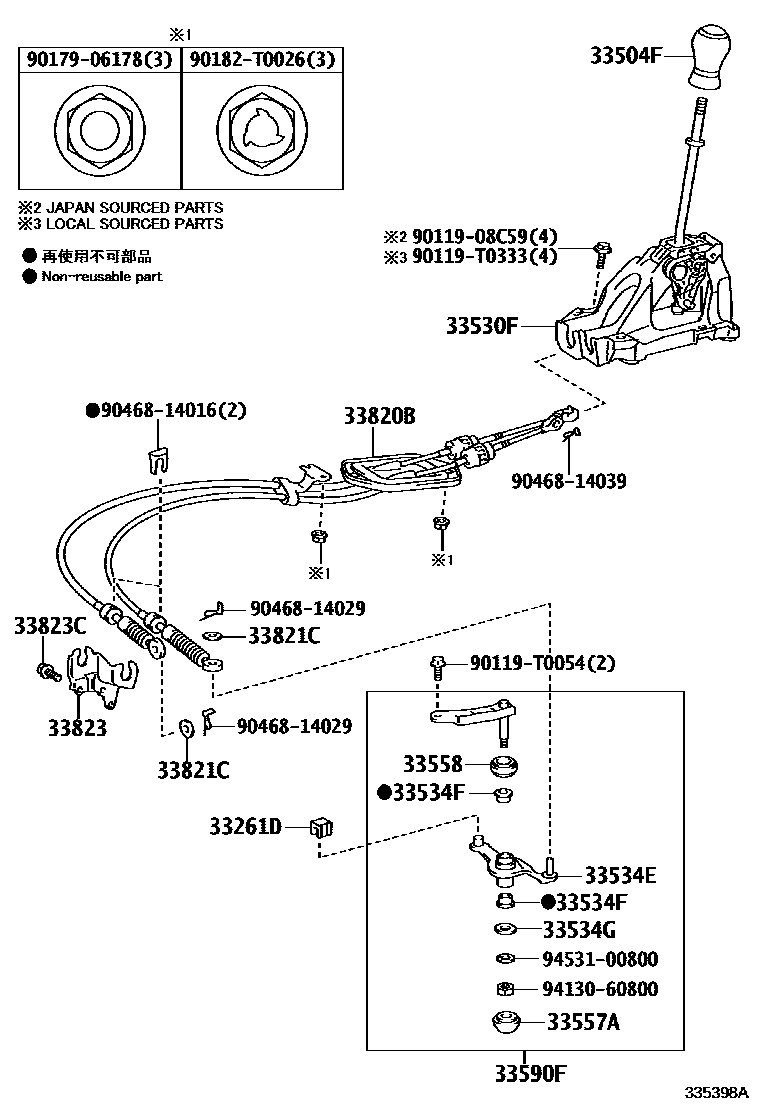

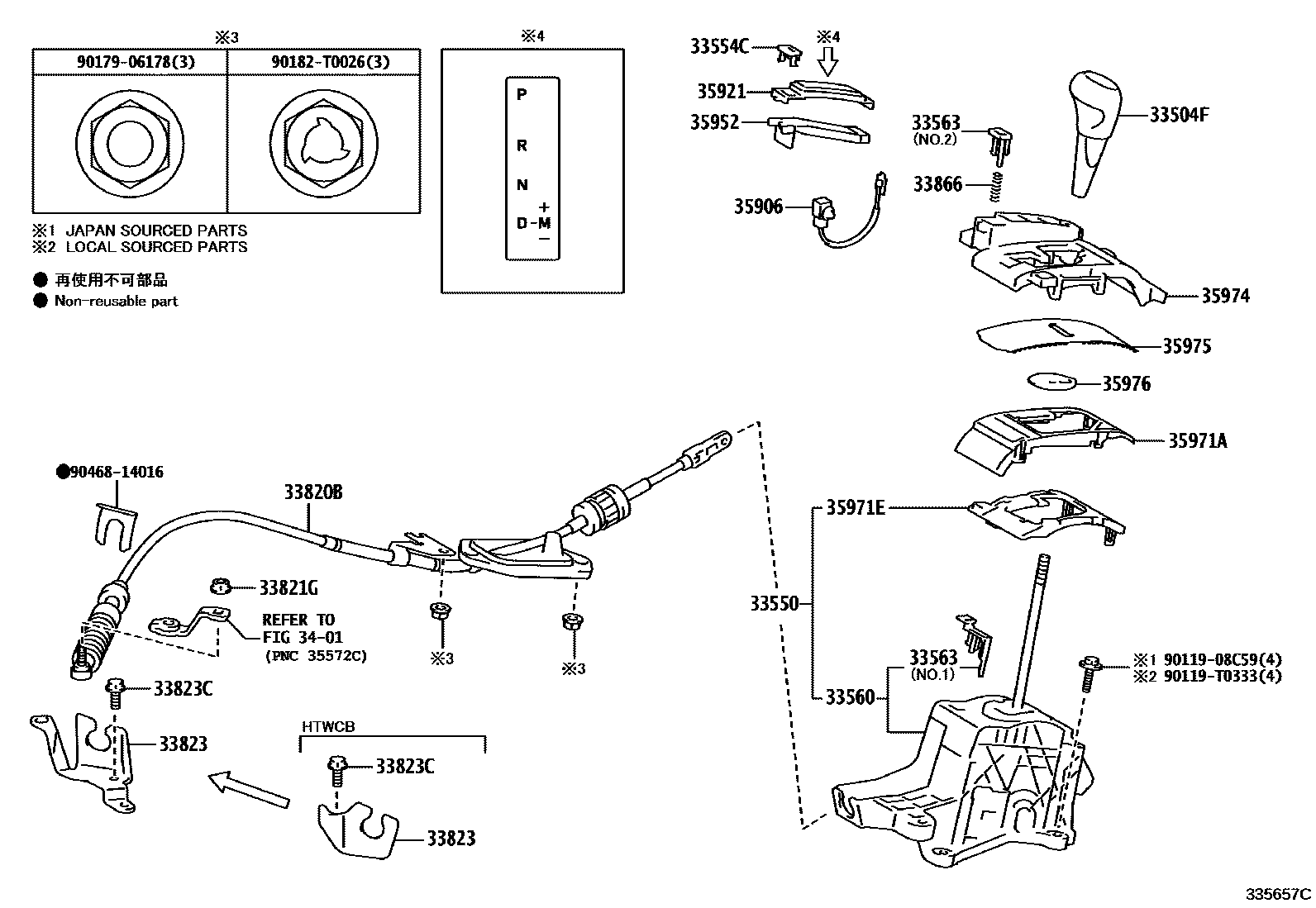

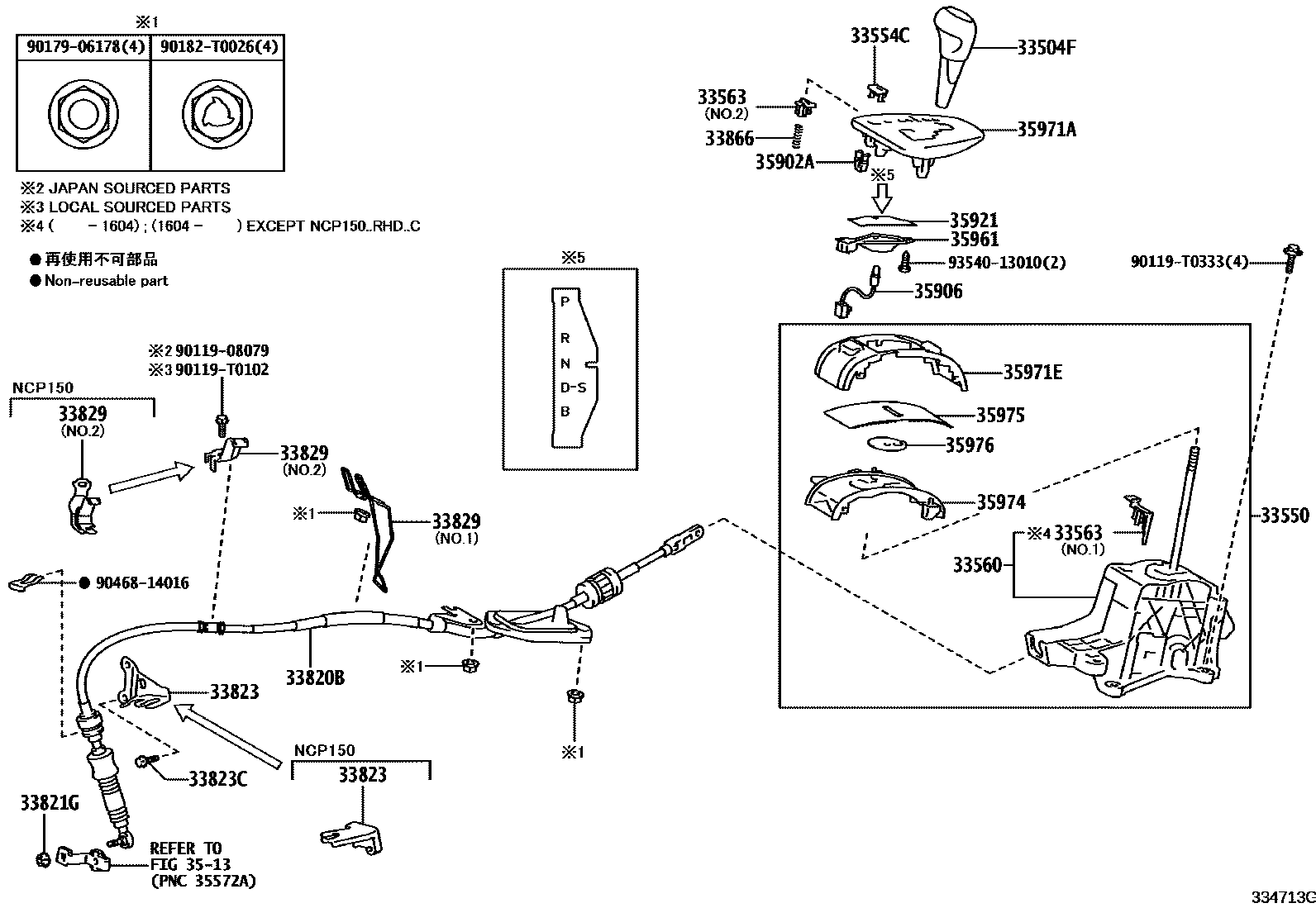

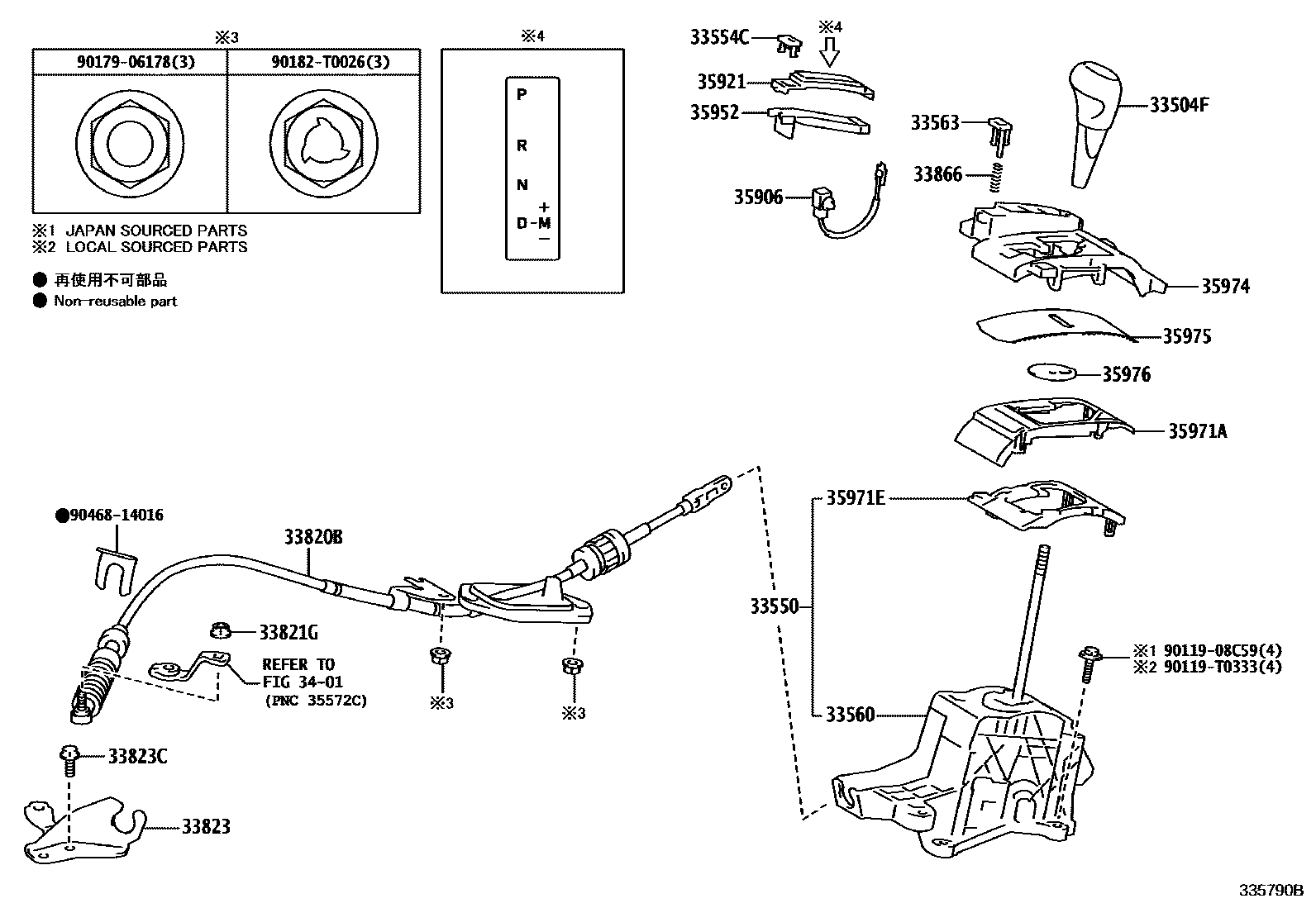

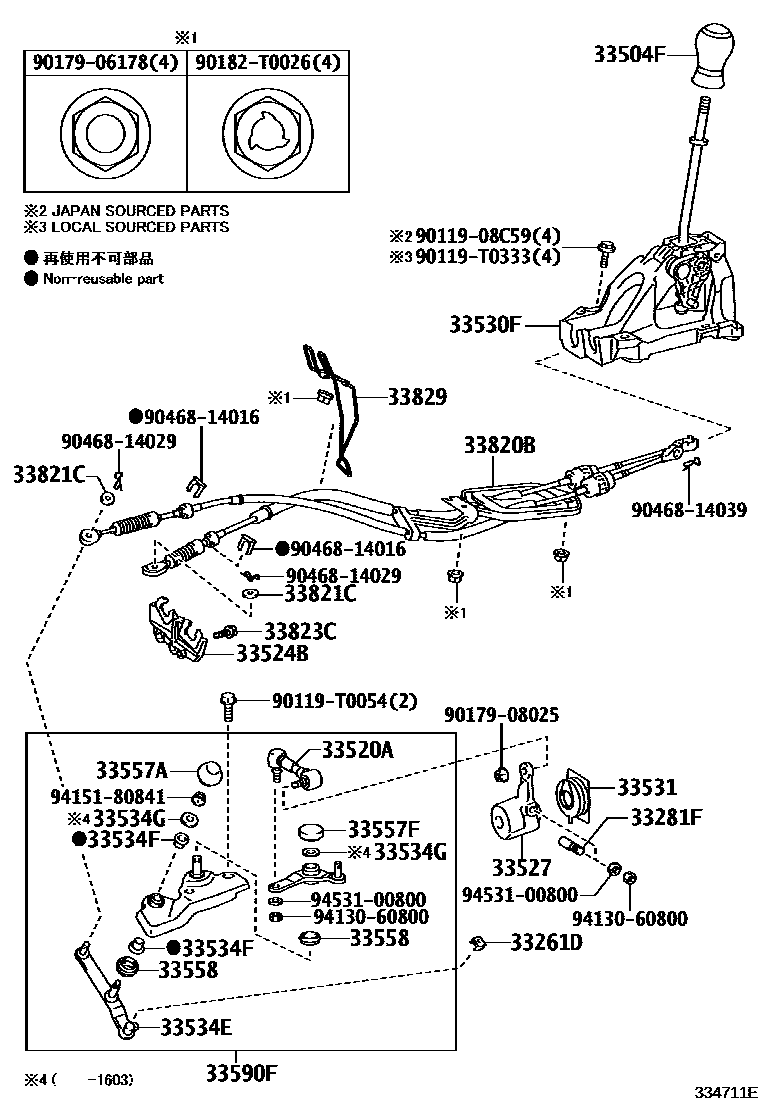

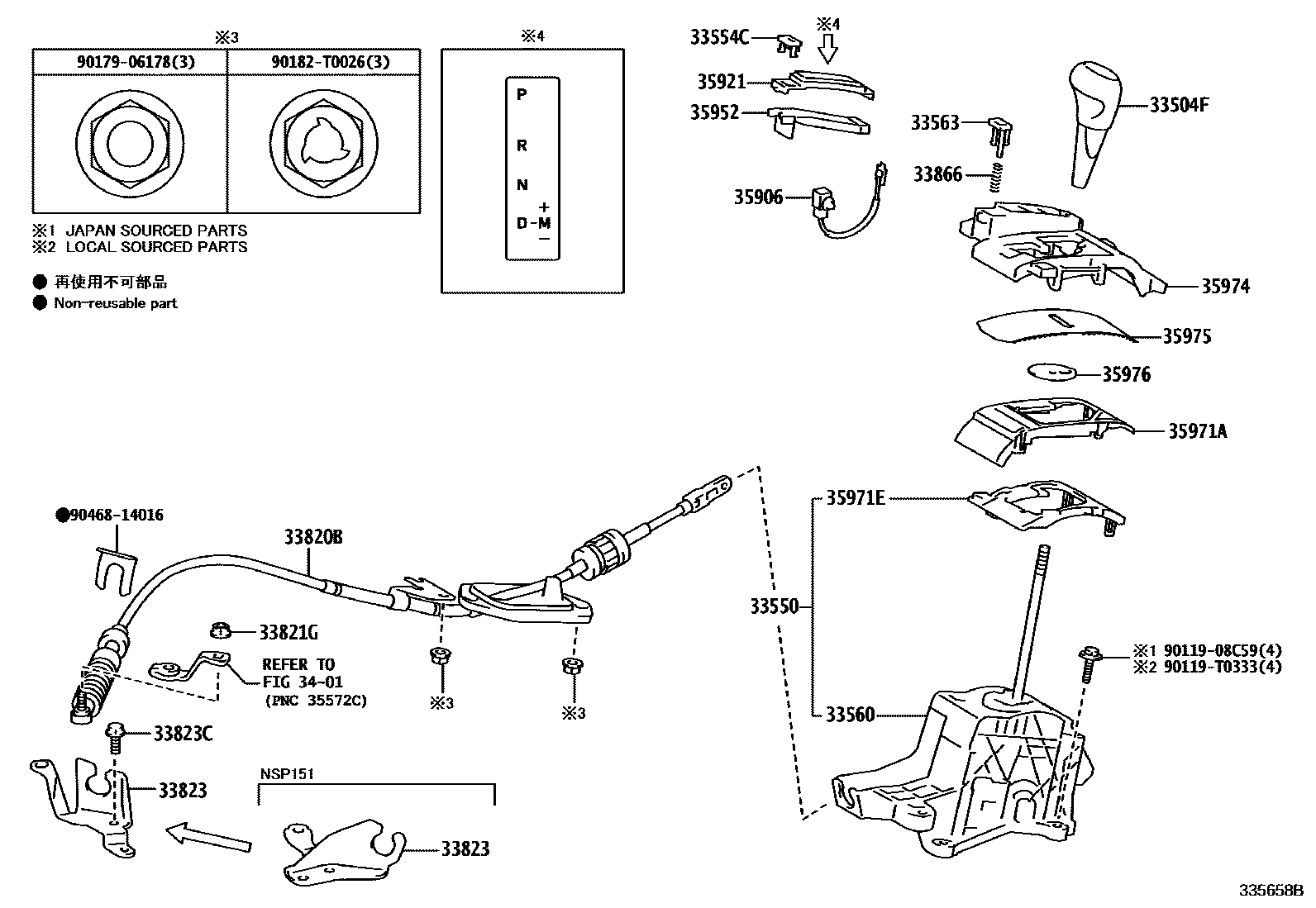

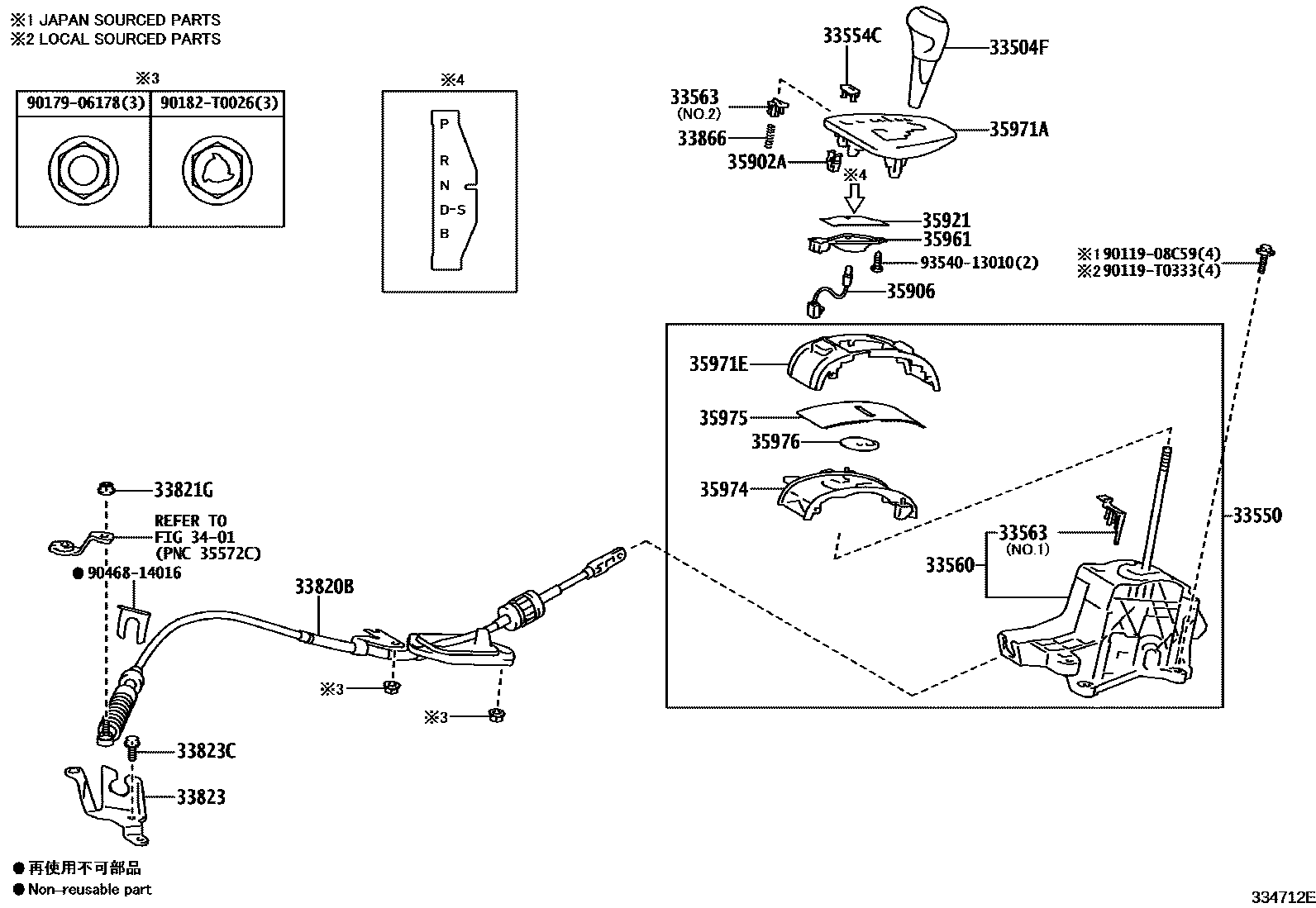

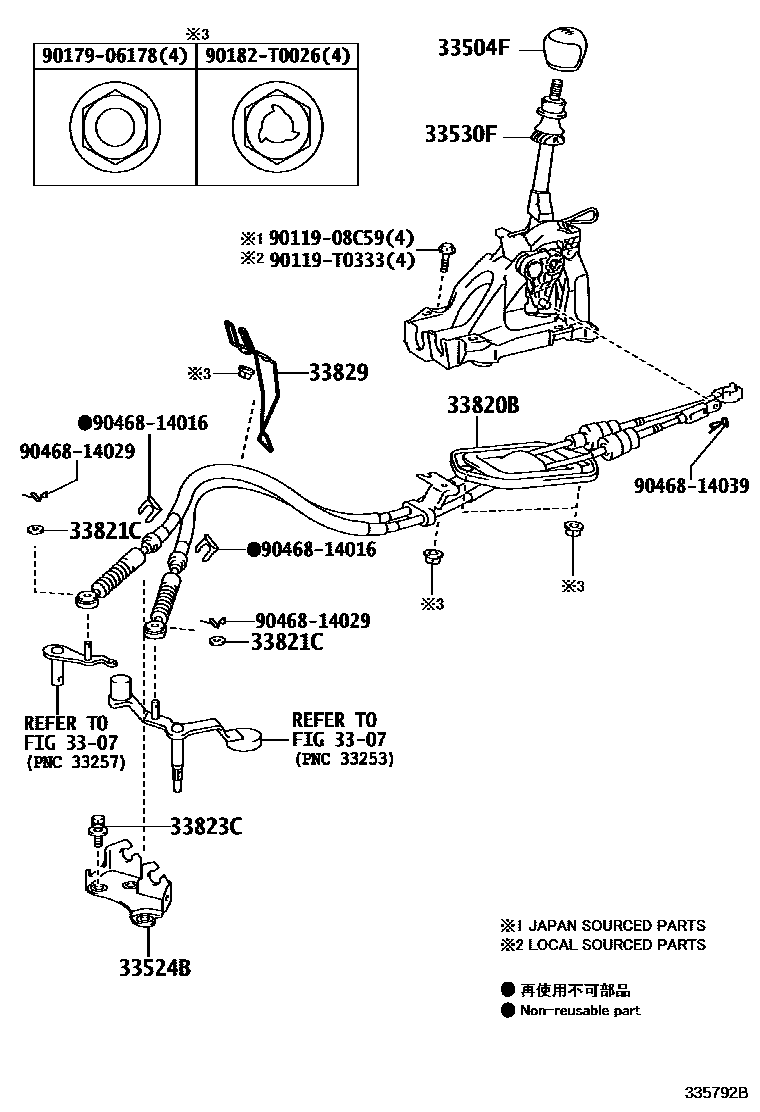

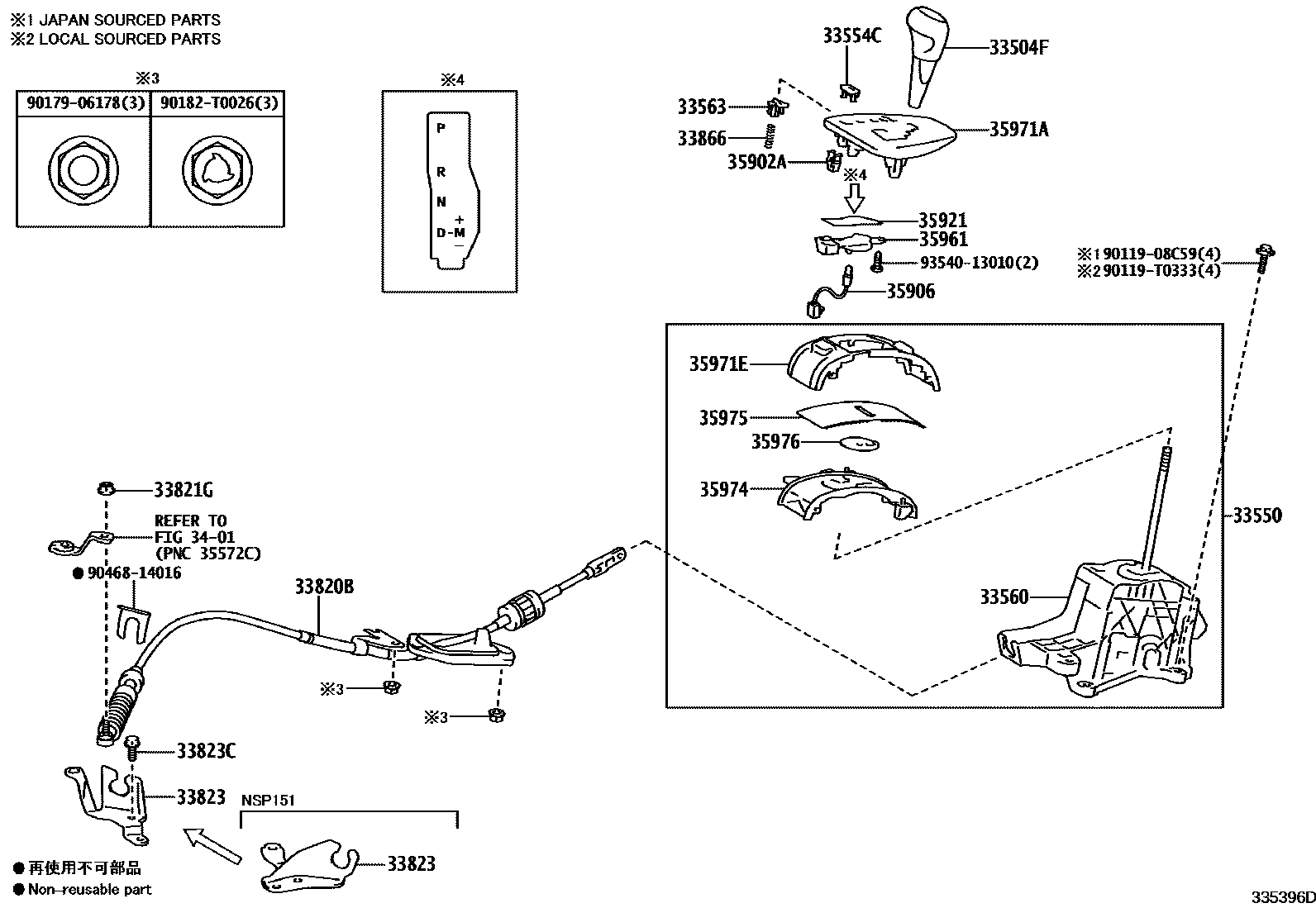

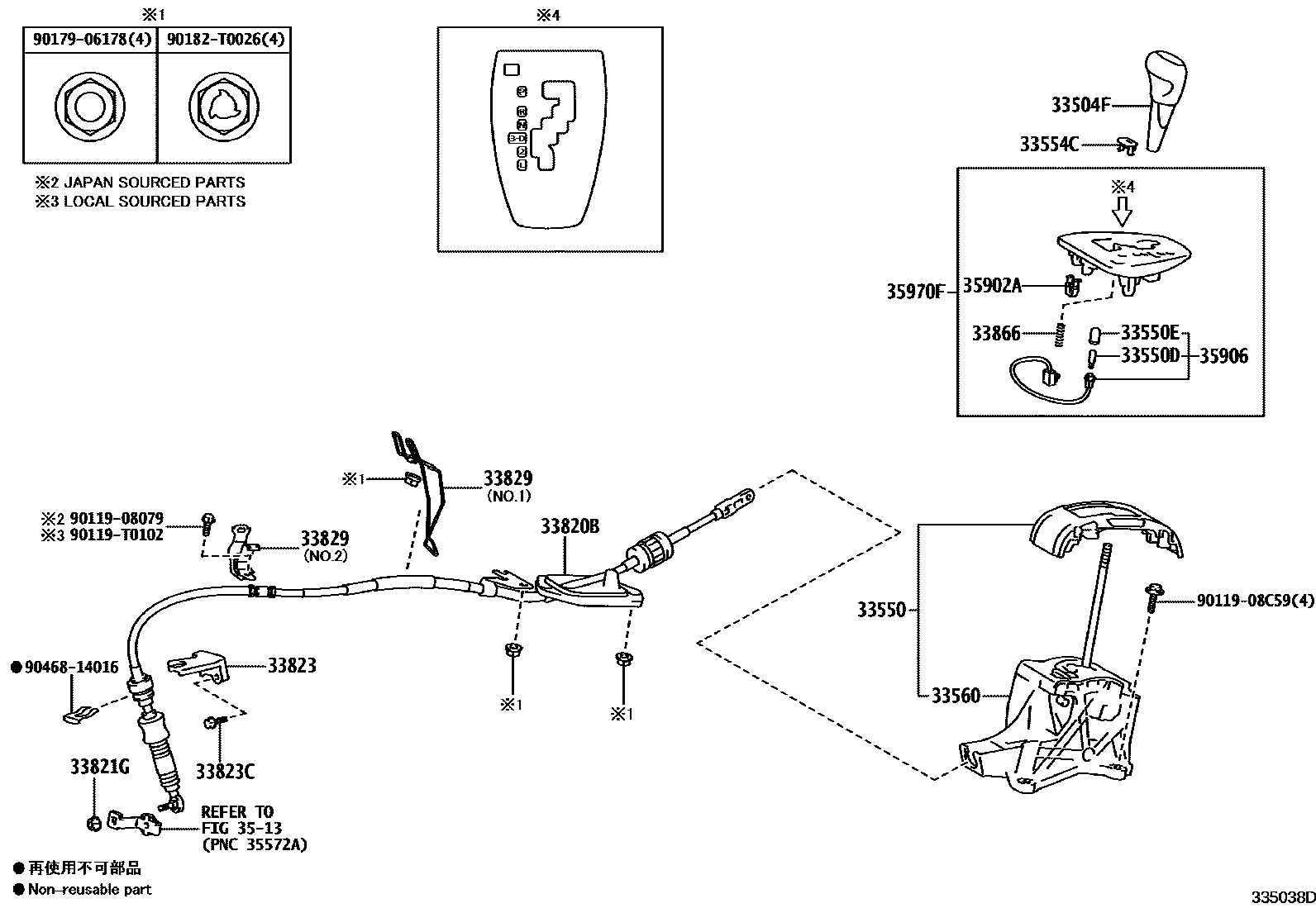

Toyota YARIS Shift Lever & Retainer — Figure 3312
Toyota YARIS EPC diagram 3312, Shift Lever & Retainer, with 12 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 33261D | Bushing (for shift lever) | 33557-33010 |
| 33281F | Shift lever locking pin (for floor shift) | 33281-0D010 · 33281-16020 |
| 33520A | Floor type shift control shaft assembly | 33520-52050 |
| 33524B | Control cable bracket | 33524-0D070 · 33524-0D160 · 33524-0D180 |
| 33527 | Gear shift lever (for floor shift) | 33527-52011 |
| 33530F | Shift lever assembly (for floor shift) | 33530-0D180 · 33530-0D190 · 33530-0D220 · 33530-0D230 · 33530-0D260 |
| 33531 | Dust boot (for shift lever) | 33531-17010 |
| 33534E | No. 2 gear selection right-angle lever | 33534-0D030 · 33534-52020 |
| 33534F | Bushing (for No. 2 gear selector right-angle lever) | 90386-12022 |
| 33534G | Flat washer (for No. 2 gear selector right-angle lever) | 90201-08028 |
| 33550 | Transmission floor shift assembly | 33550-0D340 · 33550-0D440 · 33550-0D460 · 33550-0D480 · 33550-0D500 · 33550-0D520 · 33550-0D530 · 33550-0D540 · 33550-0D560 · 33550-0D590 · 33550-0D600 · 33550-0D610 · 33550-0D620 · 33550-0D640 · 33550-0D650 |
| 33550D | position indicator light bulb | 90981-11018 |
| 33550E | position indicator cover | 35956-0D010 |
| 33554C | Shift lock release button cover | 33502-0D030 · 33502-0D040 · 33502-0D050 · 33502-0D060 · 33502-0D110 · 33502-0D120 · 33502-0D170 · 33554-0D030 · 33554-0D040 · 33554-0D050 · 33554-0D060 · 33554-0D120 · 33554-0D160 · 33554-0D240 · 33554-0D250 · 33554-0D260 · 33554-0D270 · 33554-0D290 · 33554-0D360 · 33554-0D370 · 33554-0D380 · 33554-0D390 · 33554-0D420 |
| 33557A | No. 1 gear selection right-angle lever dust cover | 33557-32010 |
| 33557F | Control right-angle lever dust cover (for floor-mounted shifting) | 33557-20010 |
| 33558 | No. 2 gear selection right-angle lever dust cover | 33558-10030 |
| 33560 | Shift lock control unit assembly | 33560-0D140 · 33560-0D160 · 33560-0D180 · 33560-0D190 · 33560-0D200 · 33560-0D210 · 33560-0D220 · 33560-0D240 · 33560-0D250 · 33560-0D290 · 33560-0D300 |
| 33563 | Shift lock release button | 33563-0D080 · 33563-0D090 · 33563-0D110 · 33563-0D111 · 33563-0D112 · 33563-0D120 · 33563-0D140 · 33563-0D160 · 33563-0D170 · 33563-0D180 |
| 33590F | Gear selection right-angle lever assembly (for floor shift) | 33590-0D030 · 33590-52030 |
| 33820B | Transmission control cable assembly | 33820-0D490 · 33820-0D500 · 33820-0D510 · 33820-0D520 · 33820-0D550 · 33820-0D560 · 33820-0D630 · 33820-0D640 · 33820-0D660 · 33820-0D670 · 33820-0D750 · 33820-0D760 · 33820-0D770 · 33820-0D820 |
| 33821C | Flat Washer (for transmission control cable) | 90201-08267 |
| 33821G | Nut (for transmission control cable) | 90080-17130 · 90179-08040 |
| 33823 | No. 1 transmission control cable bracket | 33524-0D170 · 33823-0D010 · 33823-0D100 · 33823-0D110 · 33823-0D120 · 33823-0D180 · 33823-0D190 · 33823-0D200 · 33823-0D240 · 33823-0D270 · 33823-52020 |
| 33823C | Bolt (for transmission control cable bracket) | 90119-08079 · 90119-T0102 · 90119-T0308 · 90119-T0412 · 91671-80820 |
| 33829 | Transmission control cable bracket | 33829-02310 · 33829-0D160 · 33829-0D200 · 33829-52020 · 33829-52111 · 33829-52210 |
| 33866 | Shift lock release spring | 33866-06030 · 33866-0D010 · 33866-33010 |
| 35902A | Position indicator light housing cover sub-assembly clip | 90467-10201 |
| 35906 | Indicator light wiring harness sub-assembly | 35906-0D080 · 35906-0D140 · 35906-0D160 · 35906-0D210 · 35906-0D230 · 35906-0D280 · 35906-0D290 |
| 35921 | control position indicator board | 35921-0D040 · 35921-0D060 · 35921-0D070 · 35921-0D080 · 35921-0D090 · 35921-0D120 · 35921-0D150 · 35921-0D160 · 35921-0D170 · 35921-0D190 · 35921-0D200 |
| 35952 | Position indicator lampshade | 35952-0D030 · 35952-0D050 · 35952-0D060 · 35952-0D070 |
| 35961 | position indicator housing | 35961-0D020 · 35961-0D021 · 35961-0D030 · 35961-0D050 · 35961-0D060 · 35961-0D070 |
| 35970F | Position indicator light housing assembly | 35970-0D220 · 35970-0D350 · 35970-0D470 · 35970-0D501 · 35970-0D530 |
| 35971A | Position indicator light upper shell | 35971-0D250 · 35971-0D310 · 35971-0D320 · 35971-0D330 · 35971-0D340 · 35971-0D350 · 35971-0D370 · 35971-0D440 · 35971-0D460 · 35971-0D480 · 35971-0D550 · 35971-0D560 · 35971-0D600 · 35971-0D640 · 35971-0D650 |
| 35971E | position indicator housing | 35971-0D260 · 35971-0D380 · 35971-0D570 · 35971-0D580 · 35971-0D620 · 35971-0D630 · 35971-0D660 |
| 35974 | Position indicator light lower shell | 35974-0D020 · 35974-0D030 · 35974-0D050 · 35974-0D090 · 35974-0D100 · 35974-0D120 · 35974-0D131 · 35974-0D140 |
| 35975 | Slide cover (for position indicator light) | 35975-0D070 · 35975-0D120 · 35975-0D130 · 35975-0D140 · 35975-0D150 · 35975-0D160 |
| 35976 | Slide No. 2 (for position indicator light) | 35976-0D100 · 35976-0D140 · 35976-0D150 · 35976-0D160 · 35976-0D170 · 35976-0D180 |
