Toyota YARIS 线束和卡夹 — Figure 8202

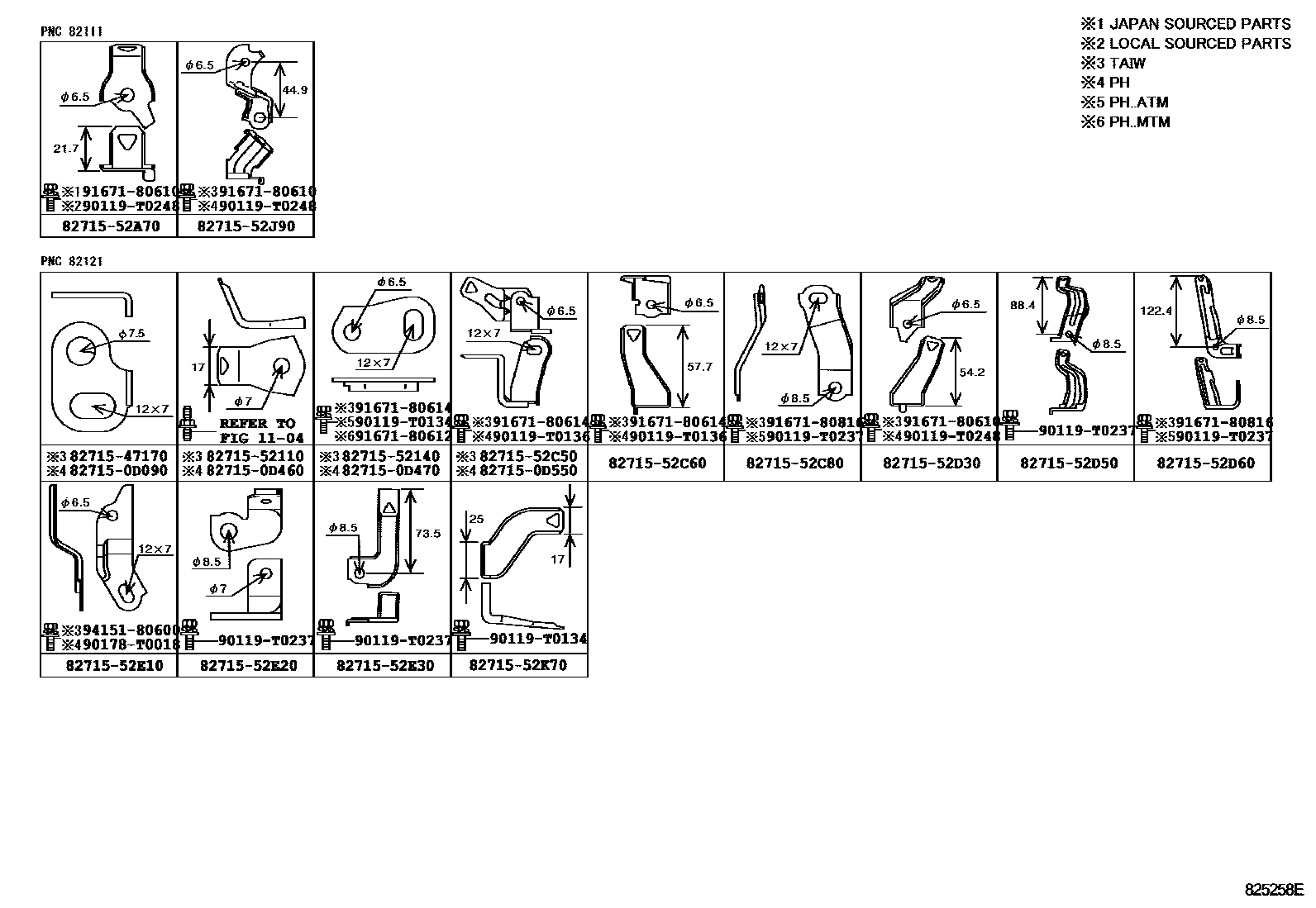

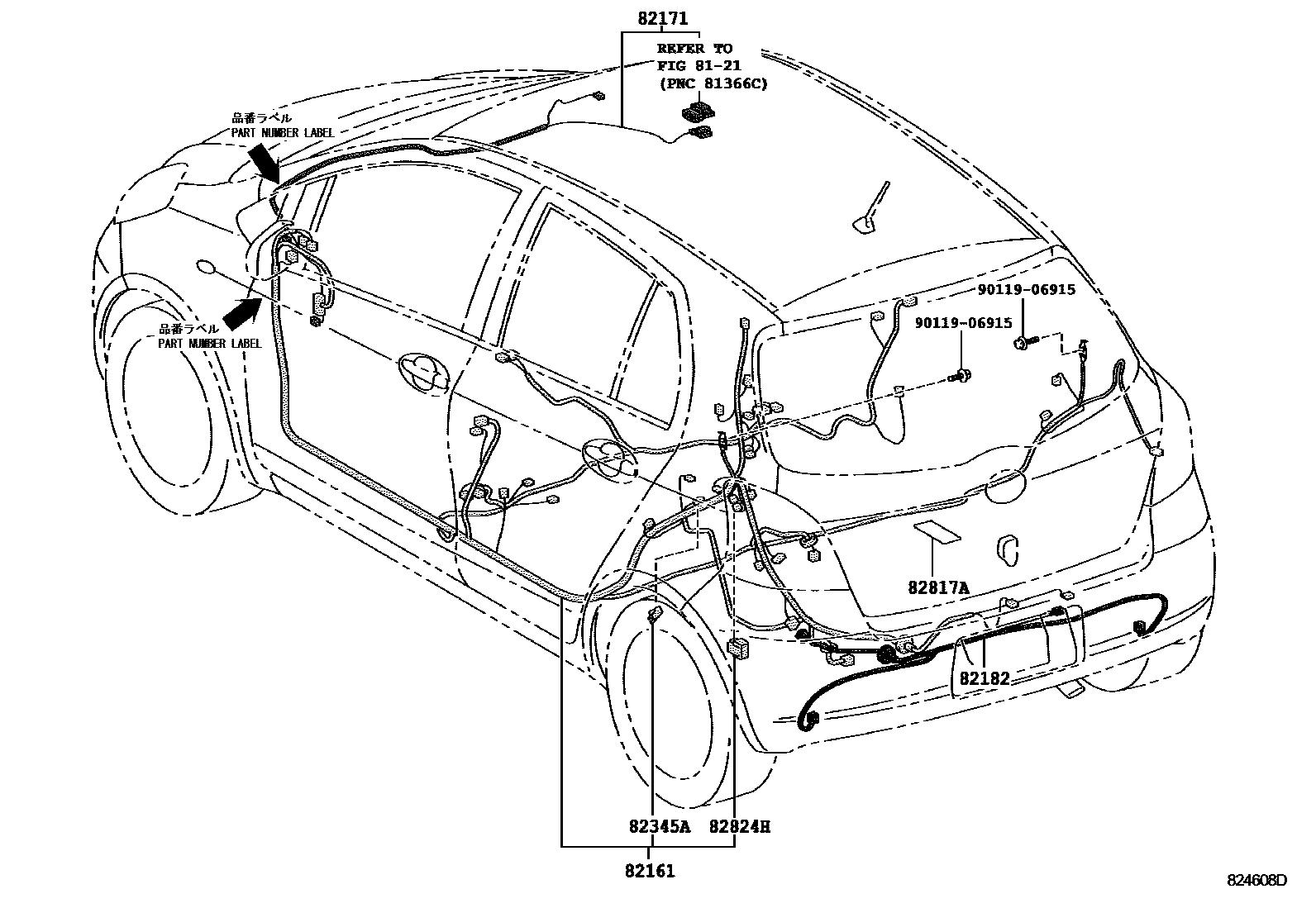

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

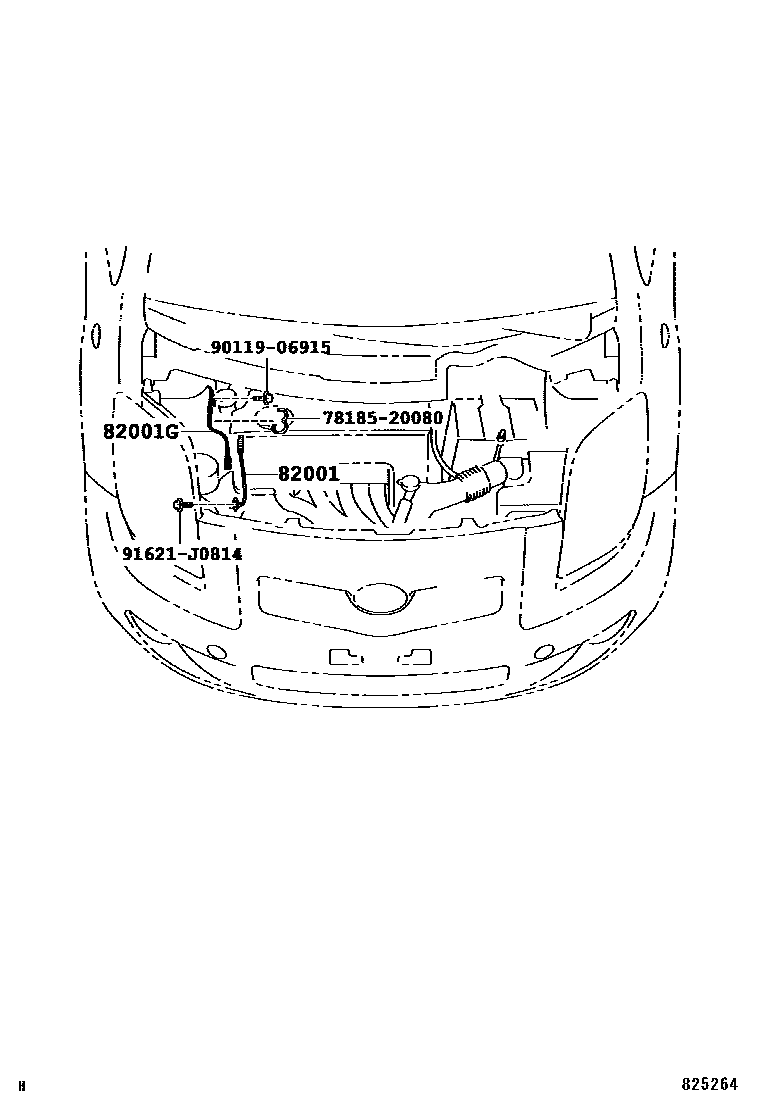

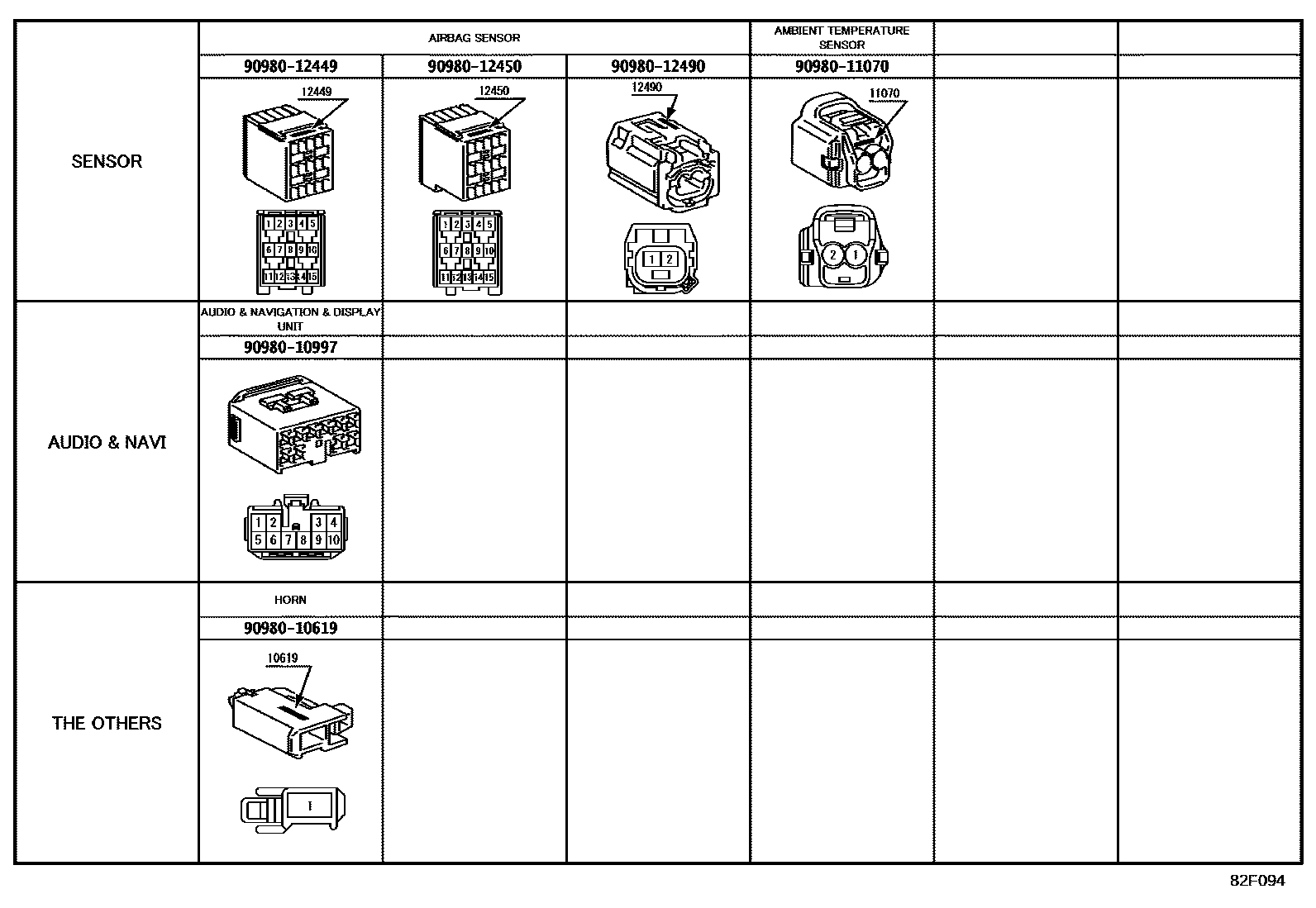

| 82001 | Connection cable No. 1 | 90980-T7002 |
| 82001G | No. 4 connecting cable | 90980-T7001 |

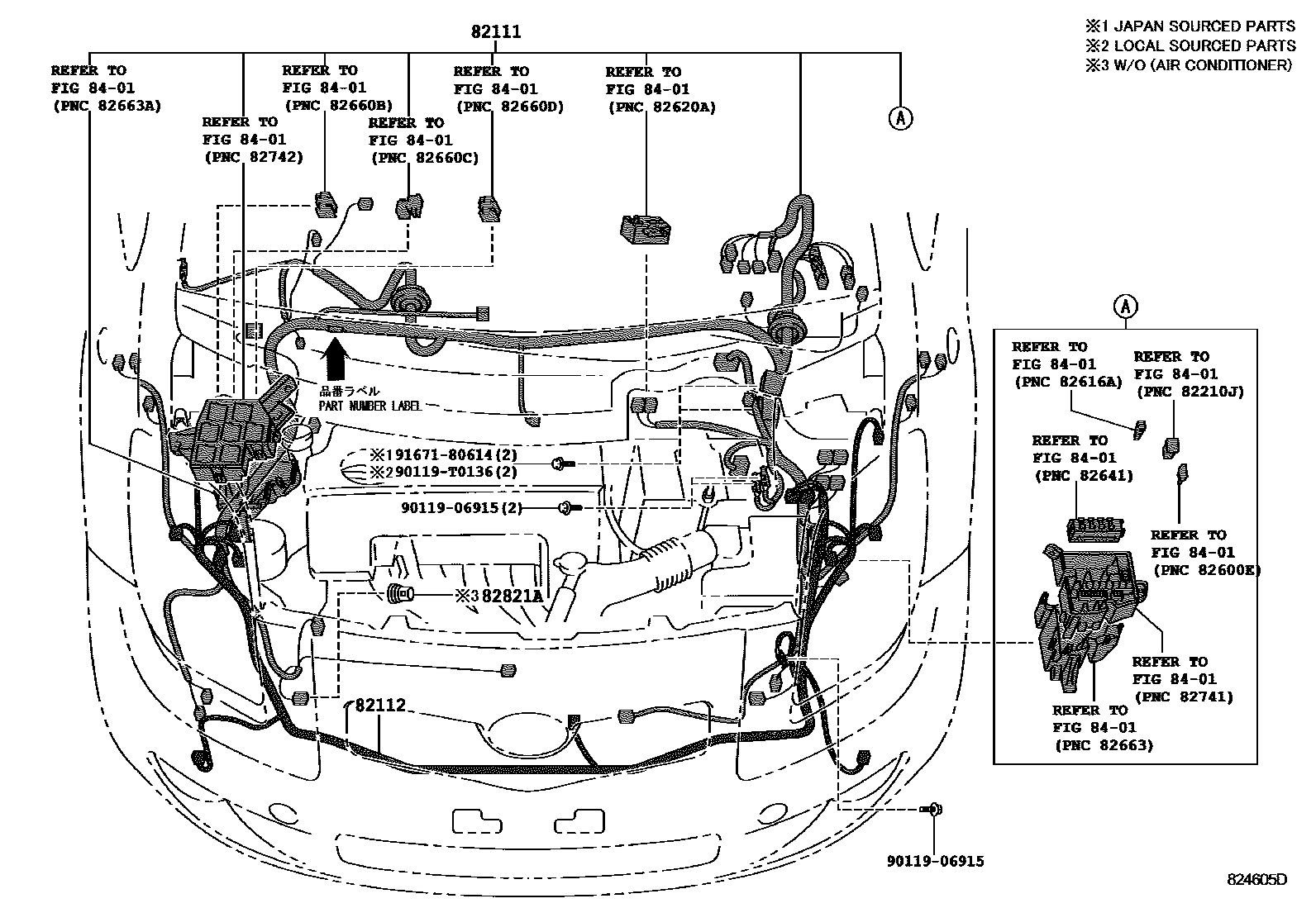

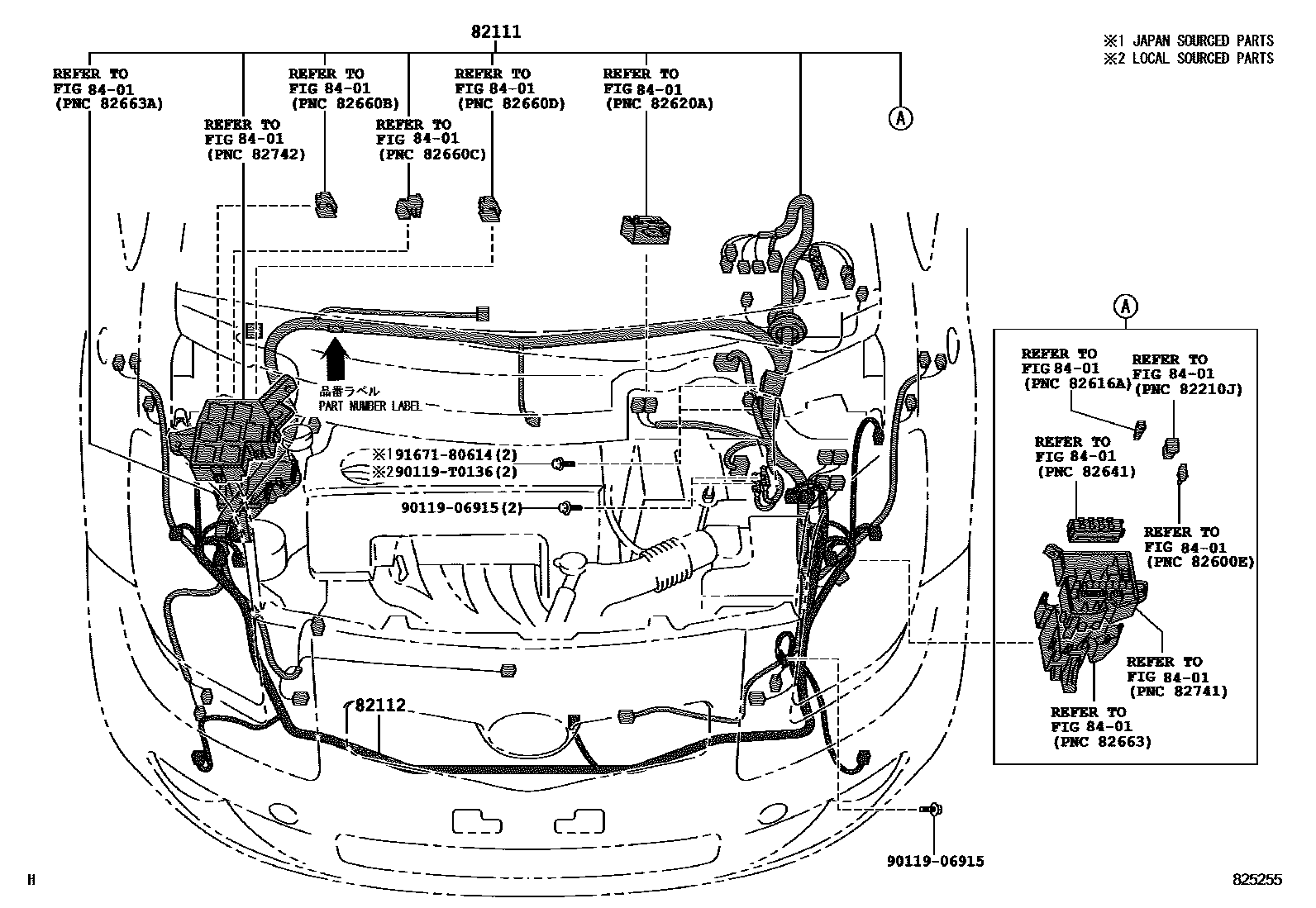

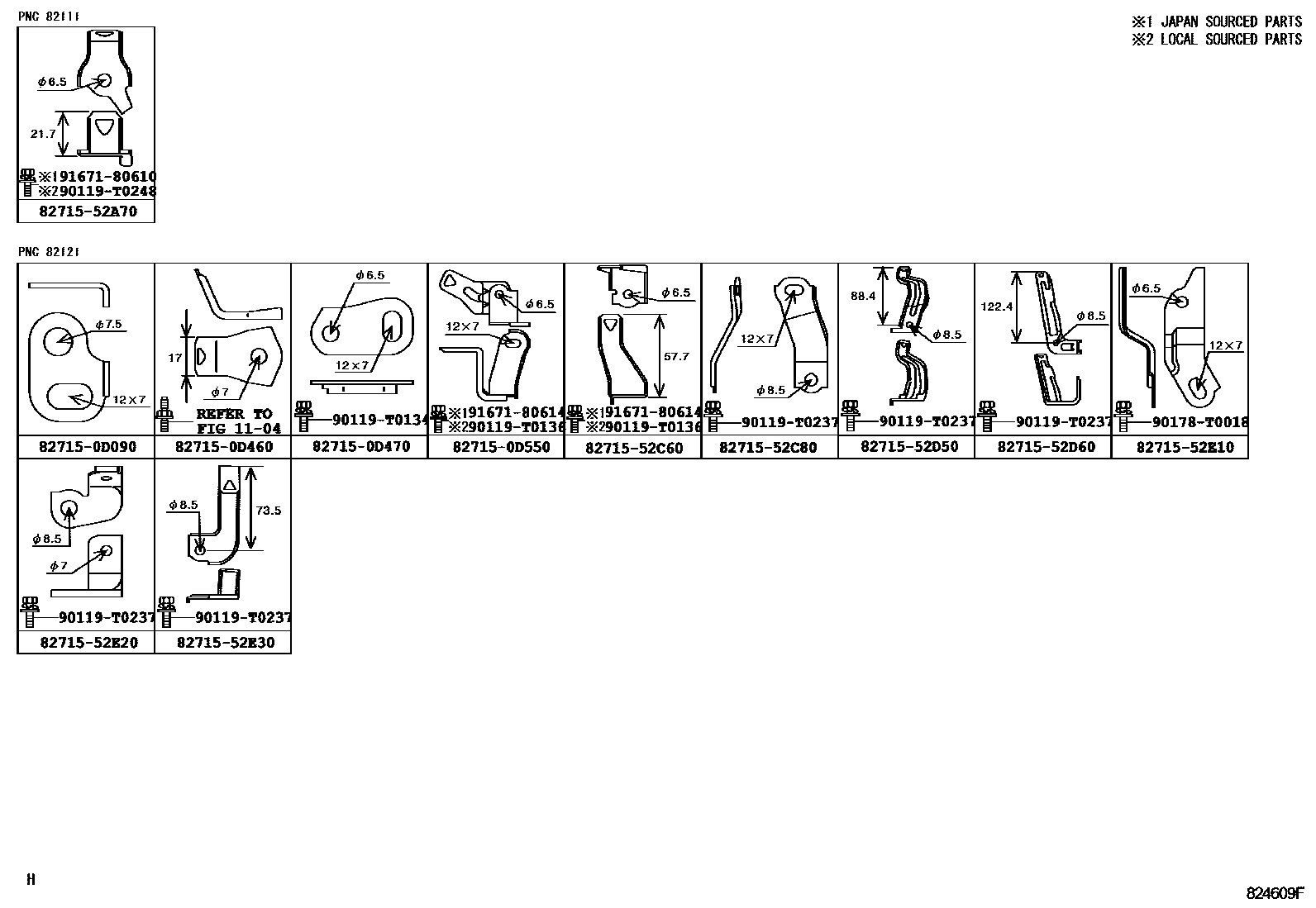

| 82111 | Engine room main wiring harness | 82111-0DE80 · 82111-0DE81 · 82111-0DE90 · 82111-0DE91 · 82111-0DF00 · 82111-0DF01 · 82111-0DF10 · 82111-0DF11 · 82111-0DF30 · 82111-0DF31 · 82111-0DF40 · 82111-0DF41 · 82111-0DF60 · 82111-0DF61 · 82111-0DN30 · 82111-0DN31 · 82111-0DN40 · 82111-0DN41 · 82111-0DN50 · 82111-0DN51 · 82111-0DN70 · 82111-0DN80 · 82111-0DN90 · 82111-0DN91 · 82111-0DP00 · 82111-0DP10 · 82111-0DP50 · 82111-0DP51 · 82111-0DP60 · 82111-0DP61 · 82111-0DP70 · 82111-0DP71 · 82111-0DP90 · 82111-0DP91 · 82111-0DQ00 · 82111-0DQ10 · 82111-0DQ70 · 82111-0DQ71 · 82111-0DR10 · 82111-0DR20 · 82111-0DW20 · 82111-0DW21 · 82111-0DW22 · 82111-0DW30 · 82111-0DW40 · 82111-0DW41 · 82111-0DW42 · 82111-0DW50 · 82111-0DW60 · 82111-0DW61 · 82111-0DW70 · 82111-0DW71 · 82111-0DW80 · 82111-0DW81 · 82111-0DW90 · 82111-0DW91 · 82111-0DX00 · 82111-0DX10 · 82111-0U070 · 82111-0U071 · 82111-0U080 · 82111-0U520 · 82111-0U521 |
| 82112 | Engine room wiring harness No. 2 | 82112-0D050 · 82112-0D060 · 82112-0D070 · 82112-0D080 · 82112-0D090 · 82112-0D250 · 82112-0D260 · 82112-0D270 |

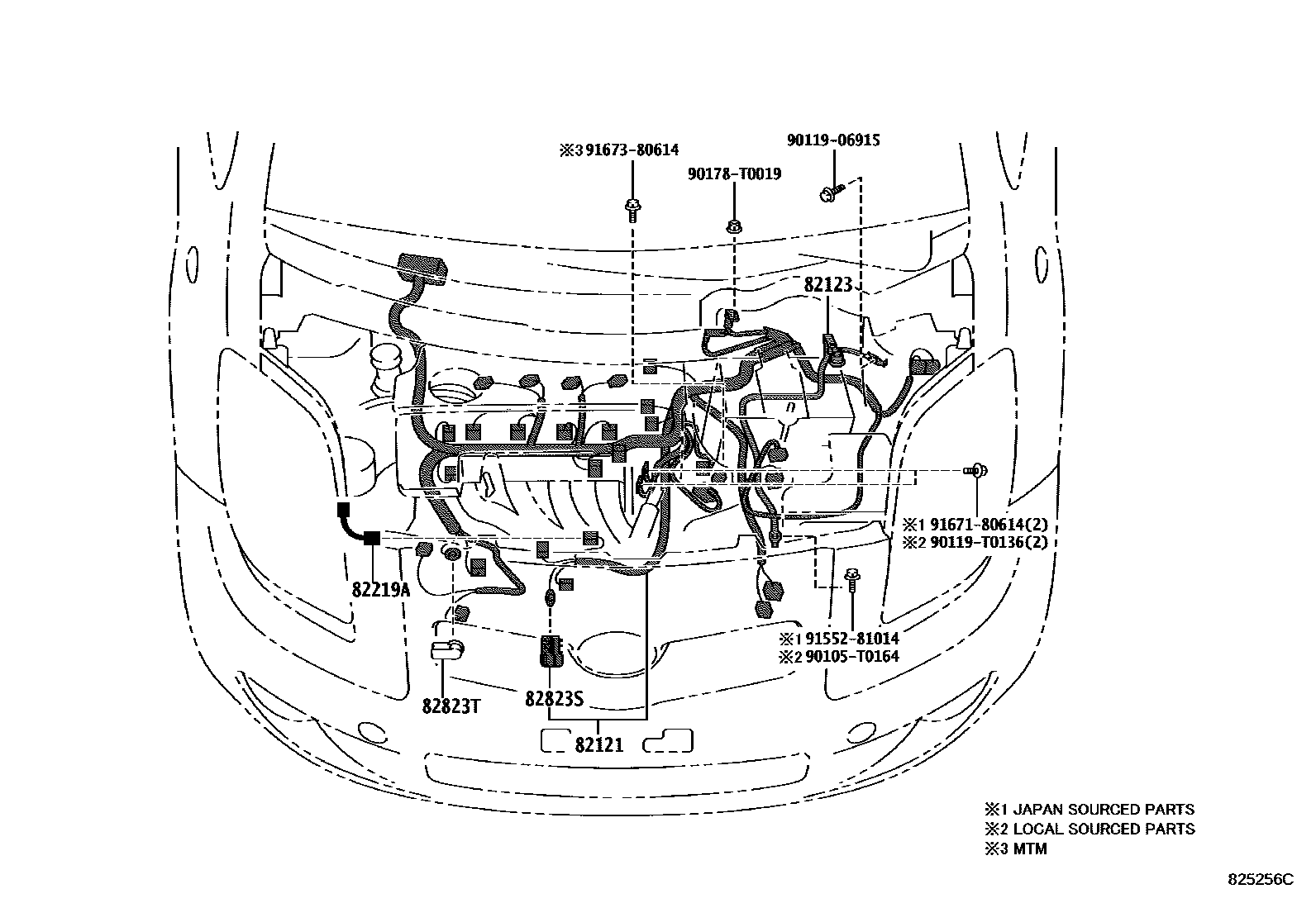

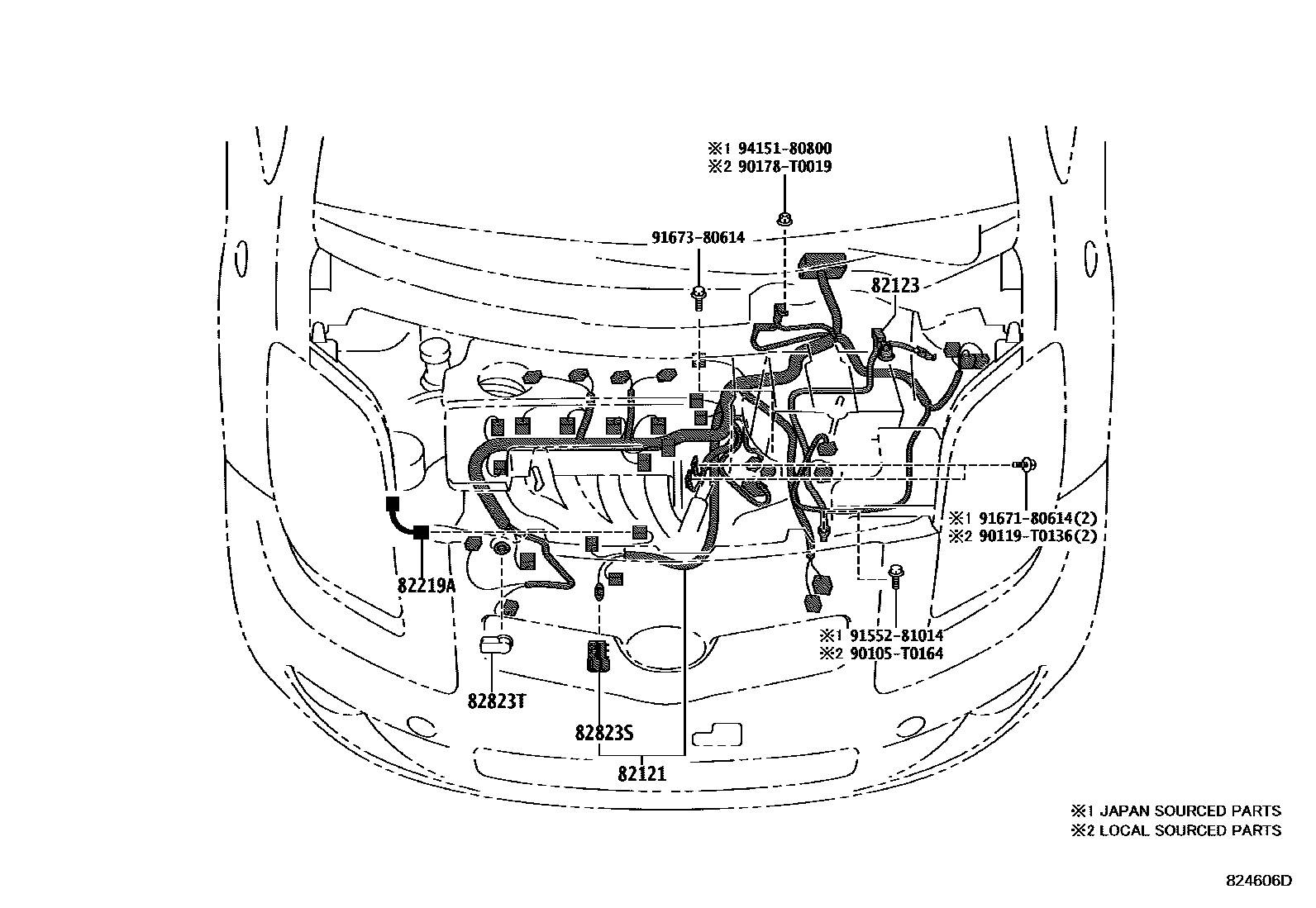

| 82121 | Engine wiring harness | 82121-0D700 · 82121-0D710 · 82121-0D720 · 82121-0D800 · 82121-0D810 · 82121-0D820 · 82121-0D840 · 82121-0DB90 · 82121-0DC00 |
| 82123 | Engine No. 3 wiring harness | 82123-0D230 · 82123-0D240 |

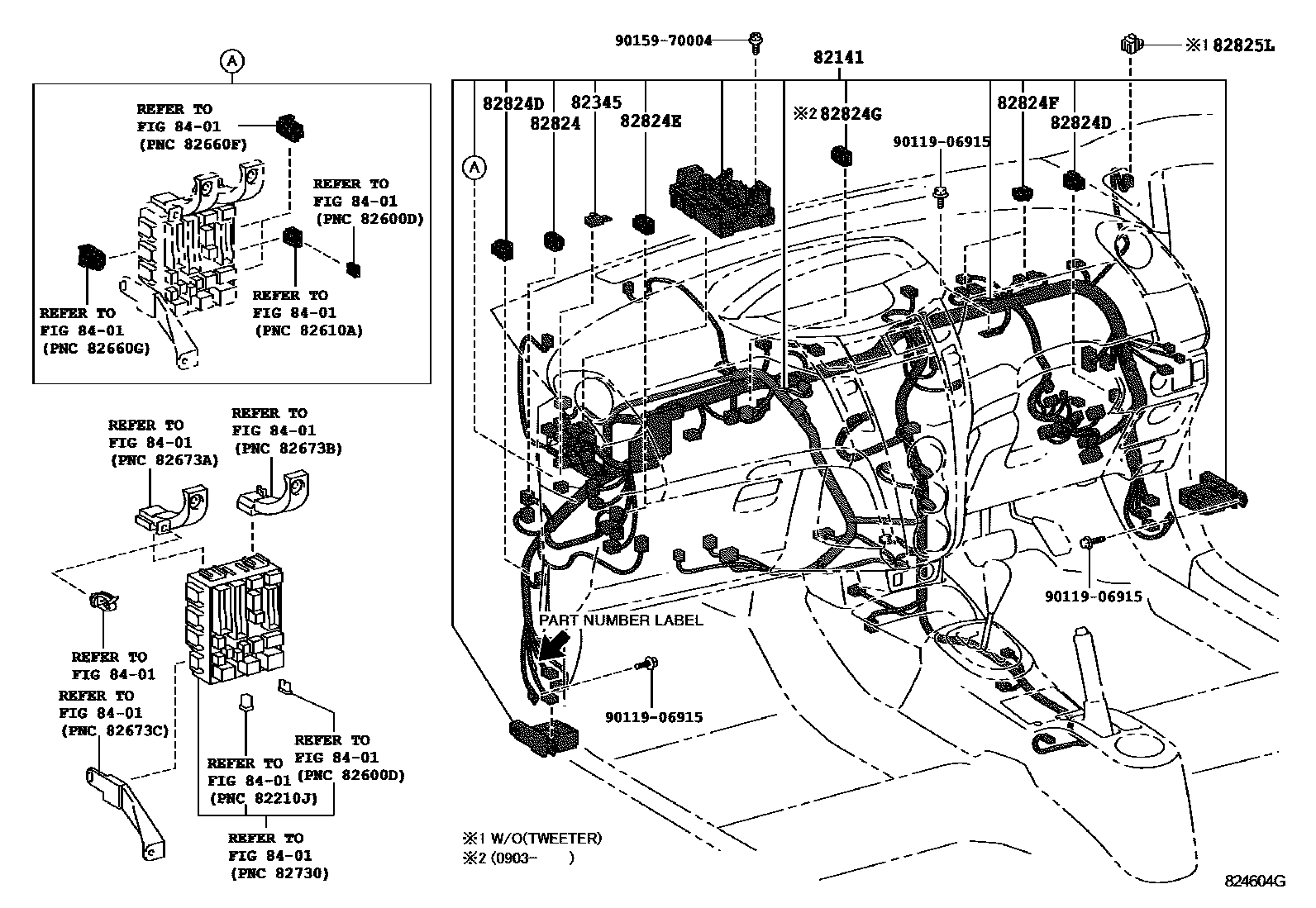

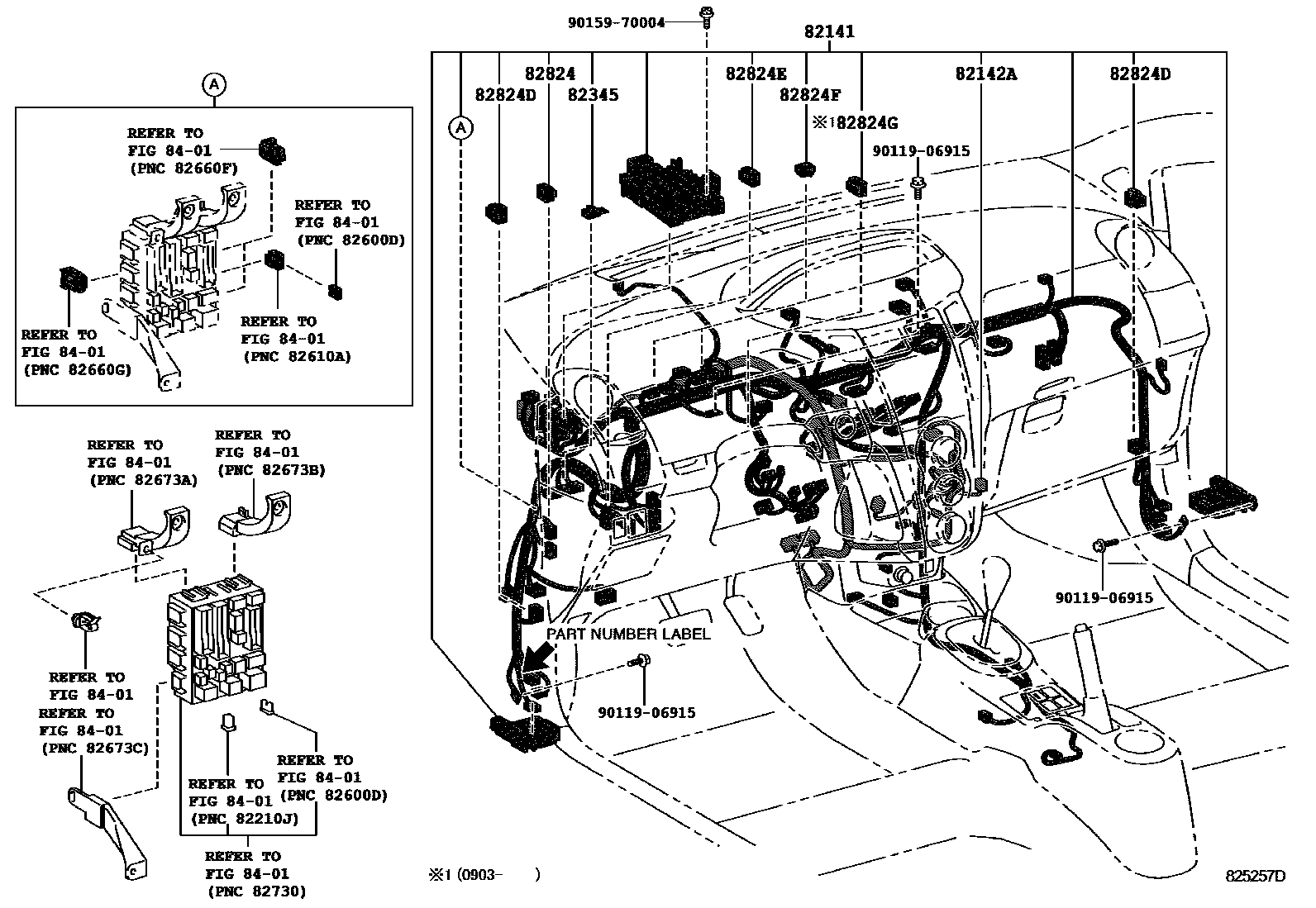

| 82141 | Dashboard wiring harness | 82141-0DP40 · 82141-0DP50 · 82141-0DP60 · 82141-0DP70 · 82141-0DP80 · 82141-0DP90 · 82141-0DQ00 · 82141-0DQ10 · 82141-0UA30 · 82141-0UA40 · 82141-0UA50 · 82141-0UD70 · 82141-0UD71 · 82141-0UD80 · 82141-0UD81 · 82141-0UD90 · 82141-0UD91 · 82141-0UE00 · 82141-0UE01 · 82141-0UE10 · 82141-0UE20 · 82141-0UE30 · 82141-0UE31 · 82141-0UE40 · 82141-0UE41 · 82141-0UE60 · 82141-0UE70 · 82141-0UE80 · 82141-0UE81 · 82145-0D330 · 82145-0D640 · 82145-0D650 · 82145-0D660 · 82145-0D670 · 82145-0D680 · 82145-0D690 · 82145-0D700 · 82145-0DV90 · 82145-0DW00 · 82145-0DW10 · 82145-0DW20 · 82145-0DW30 · 82145-0DW40 · 82145-0DW50 · 82145-0DW60 · 82145-0DW70 · 82145-0DW80 · 82145-0DW90 · 82145-0DX00 · 82145-0DX10 · 82145-0DX20 · 82145-0DX30 · 82145-0DX31 · 82145-0DX40 · 82145-0DX41 · 82145-0DX50 · 82145-0DX60 · 82145-0DX61 · 82145-0DX70 · 82145-0DX71 · 82145-0DX80 · 82145-0DX81 · 82145-0DX90 · 82145-0DY00 · 82145-0DY10 · 82145-0DY20 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-0D110 |

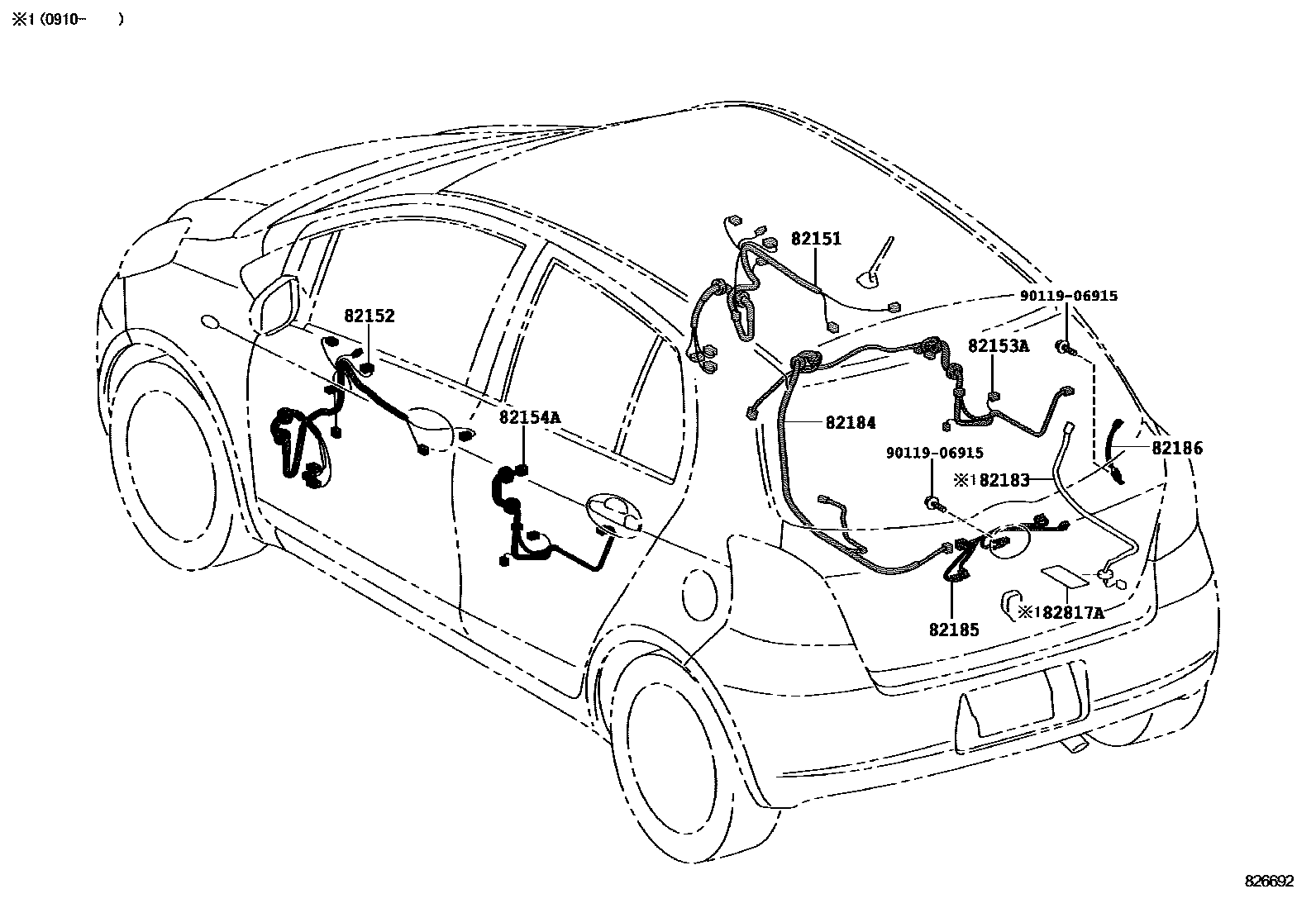

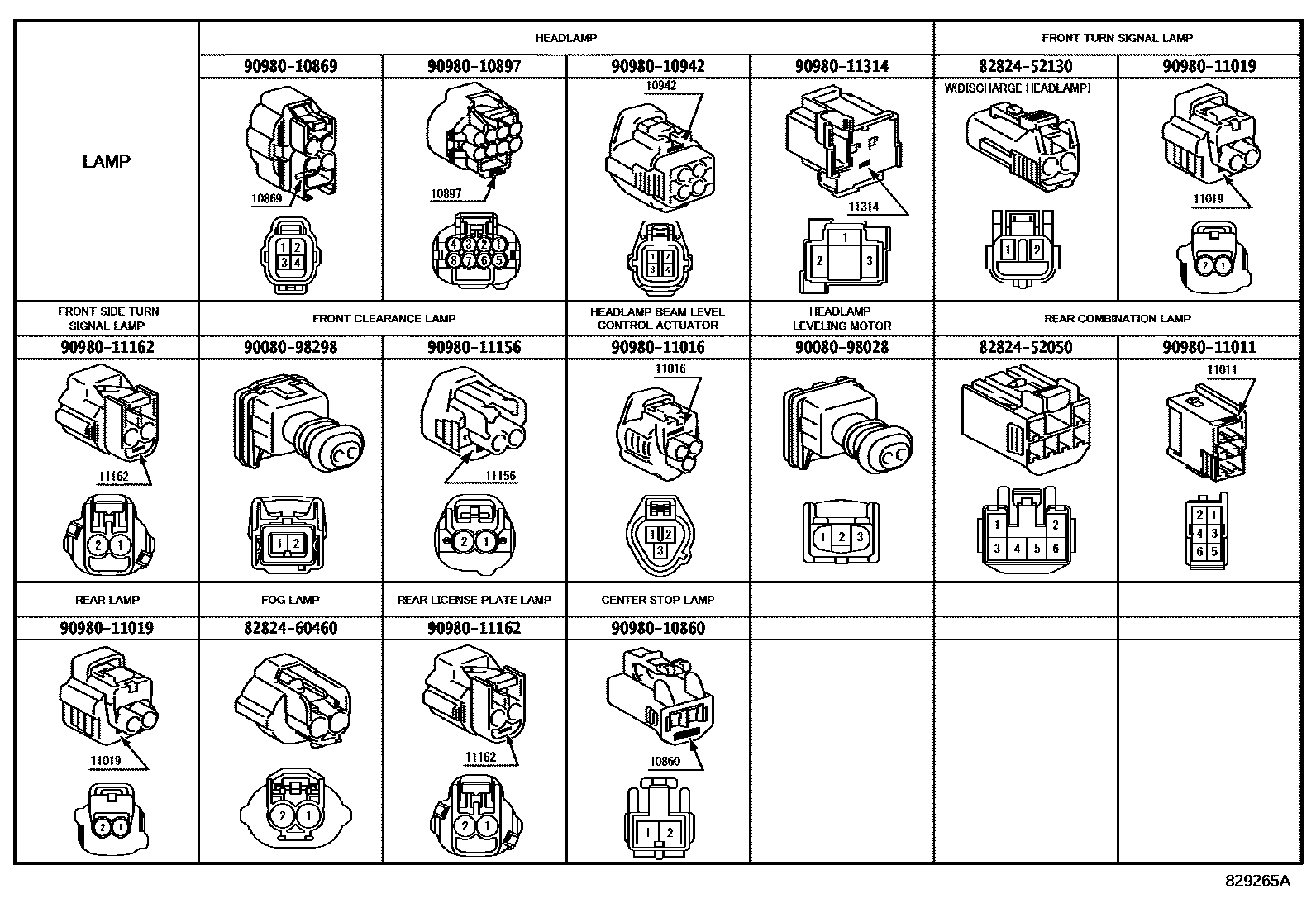

| 82151 | Right front door wiring harness | 82151-0D710 · 82151-0D720 · 82151-0D730 · 82151-0D740 · 82151-0D760 · 82151-0DA70 · 82151-0DA80 · 82151-0DA90 · 82151-0DB00 |
| 82152 | Left front door wiring harness | 82152-0D730 · 82152-0D740 · 82152-0D760 · 82152-0D770 · 82152-0D780 · 82152-0DA60 · 82152-0DA70 · 82152-0DA80 · 82152-0DA90 |
| 82153A | Right rear door wiring harness | 82153-0D180 · 82153-0D190 |
| 82154A | Left rear door wiring harness | 82153-0D180 · 82153-0D190 |
| 82161 | floor wiring harness | 82161-0DA60 · 82161-0DA61 · 82161-0DA70 · 82161-0DA71 · 82161-0DA80 · 82161-0DA81 · 82161-0DA90 · 82161-0DB00 · 82161-0DB01 · 82161-0DB10 · 82161-0DB11 · 82161-0DB20 · 82161-0DB21 · 82161-0DF40 · 82161-0DF41 · 82161-0DF50 · 82161-0DF51 · 82161-0DF70 · 82161-0DF80 · 82161-0DF90 · 82161-0DG00 · 82161-0DG01 · 82161-0DG10 · 82161-0DG20 · 82161-0DG30 · 82161-0DG40 · 82161-0DG50 · 82161-0DG60 · 82161-0DG70 · 82161-0DG71 · 82161-0DG80 · 82161-0DJ00 · 82161-0DJ10 · 82161-0DJ20 |
| 82171 | Roof No. 1 wiring harness | 82171-0D050 |
| 82182 | Luggage No. 2 wiring harness | 82182-0D080 · 82182-0D090 |
| 82183 | Luggage No. 3 wiring harness | 82183-0D010 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D060 · 82184-0D070 · 82184-0D080 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D110 · 82185-0D120 · 82185-0D130 · 82185-0D140 · 82185-0D141 · 82185-0D150 · 82185-0D151 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D040 |
| 82219A | sensor harness | 82219-0D120 · 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82817A | No. 2 wire harness protection device | 82817-16100 |
| 82821A | Connector cover | 82821-10050 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-22070 |
| 82824D | Harness connector | 82824-47210 |
| 82824E | Harness connector | 82824-52280 |
| 82824F | Harness connector | 82824-52290 |
| 82824G | Harness connector | 82824-52080 |
| 82824H | Harness connector | 82824-44030 |
| 82825L | Harness connector | 82824-52310 |
