Toyota YARIS 发动机盖和前翼子板 — Figure 5302

Toyota YARIS EPC diagram 5302, 发动机盖和前翼子板, with 2 images and 26 PNC and OE references.

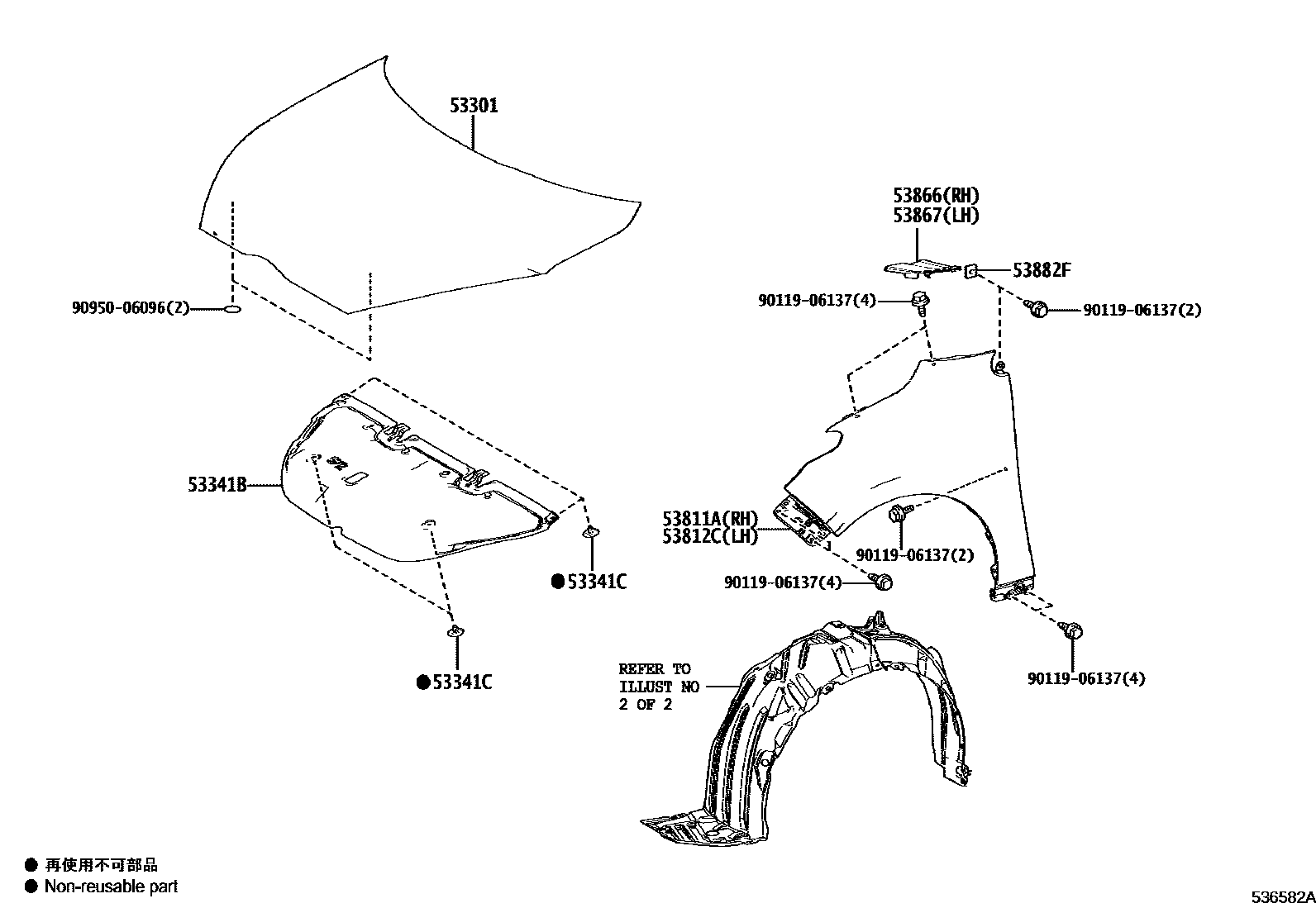

Toyota YARIS 发动机盖和前翼子板 EPC diagram — 536582A
发动机盖和前翼子板 — 536582A (202005 – 999999)

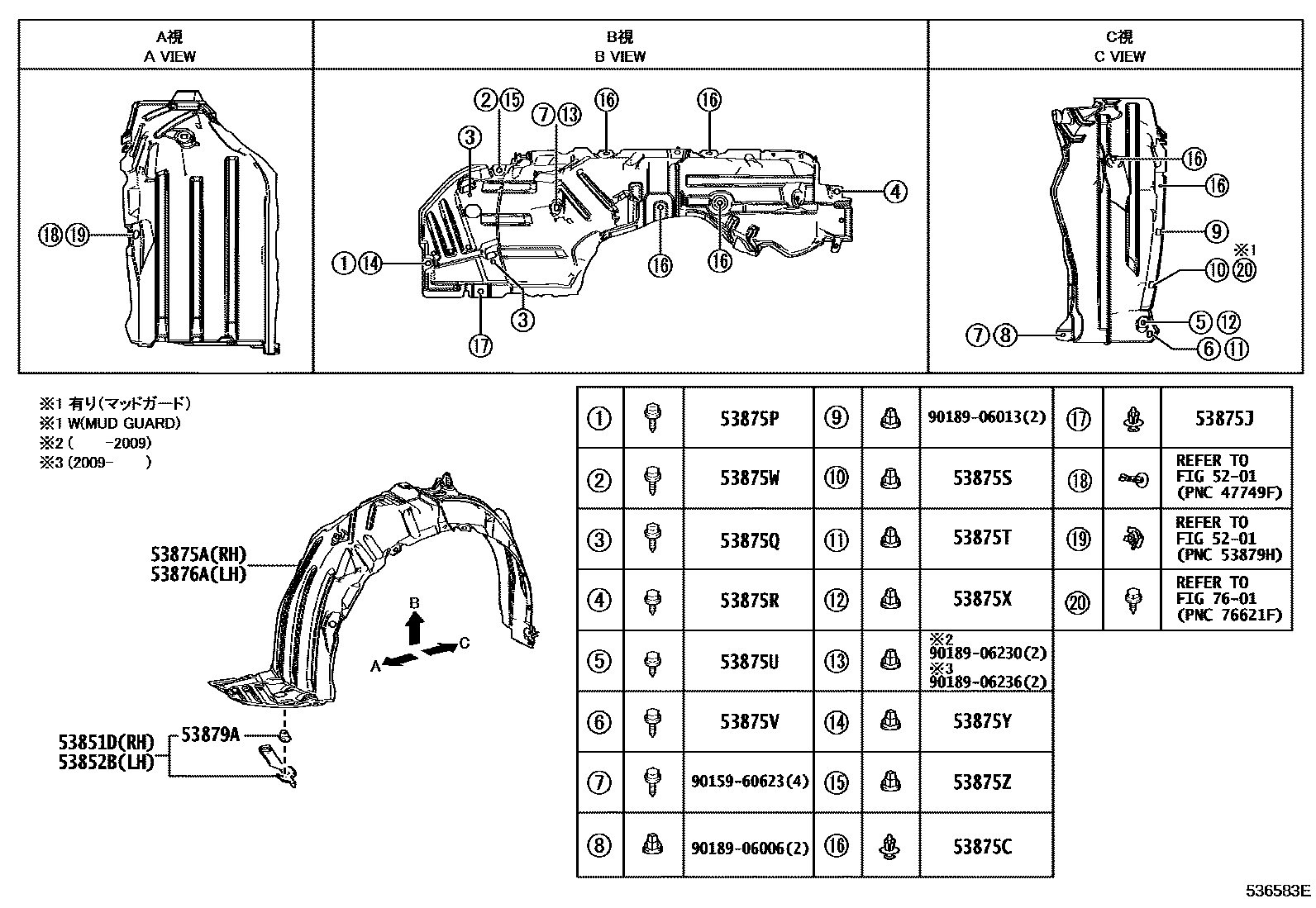

Toyota YARIS 发动机盖和前翼子板 EPC diagram — 536583E
发动机盖和前翼子板 — 536583E (202005 – 999999)

PNC and OE references

PNCPart nameOE numbers
53301Engine cover sub-assembly53301-K0010
53341Bengine cover gasket53341-K0050
53341CClip (for engine cover gasket)90467-09050
53811Aright front fender53811-K0060
53812Cleft front fender53812-K0060
53851DRight front fender outer panel pad53851-K0010
53852BLeft front fender exterior panel pad53852-K0010
53866Right front fender to cowl side seal53866-K0010
53867Left front fender to cowl side seal53867-K0010
53875ARight front fender lining53875-K0010
53875CFront fender lining clip90467-07214
53875JFront fender lining clip90467-07220
53875PScrew No. 190159-60477
53875QNo. 2 screw90159-60477
53875RNo. 3 screw90159-60623
53875SGasket No. 190189-06013
53875TGasket No. 290189-06145
53875UNo. 4 screw90159-60623
53875VNo. 5 screw90159-60623
53875WNo. 6 screw90159-60477
53875XGasket No. 390189-06145
53875YNo. 4 gasket90189-06237
53875ZNo. 5 gasket90189-06237
53876ALeft front fender lining53876-K0010 · 53876-K0011
53879AFront fender lining fixing parts53879-17020
53882Ffront fender seal53882-16030
