Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 8 PNC and OE references.

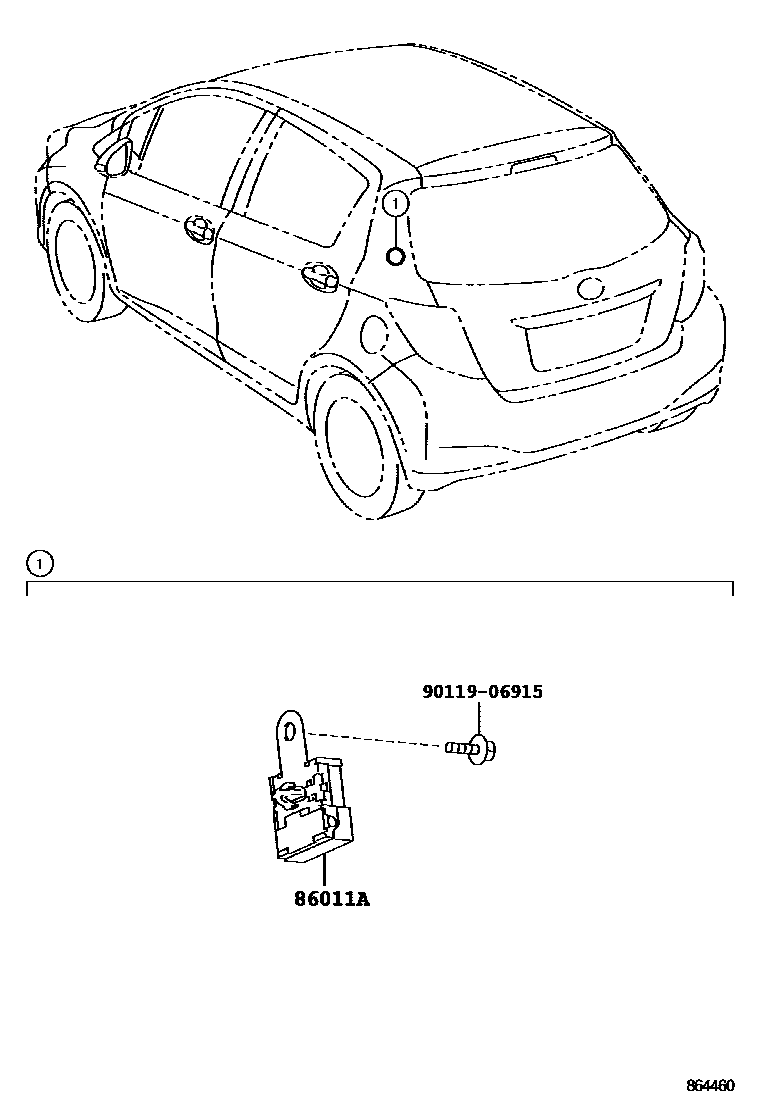

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864460
收音机、放大器和冷凝器 — 864460 (201108 – 999999)

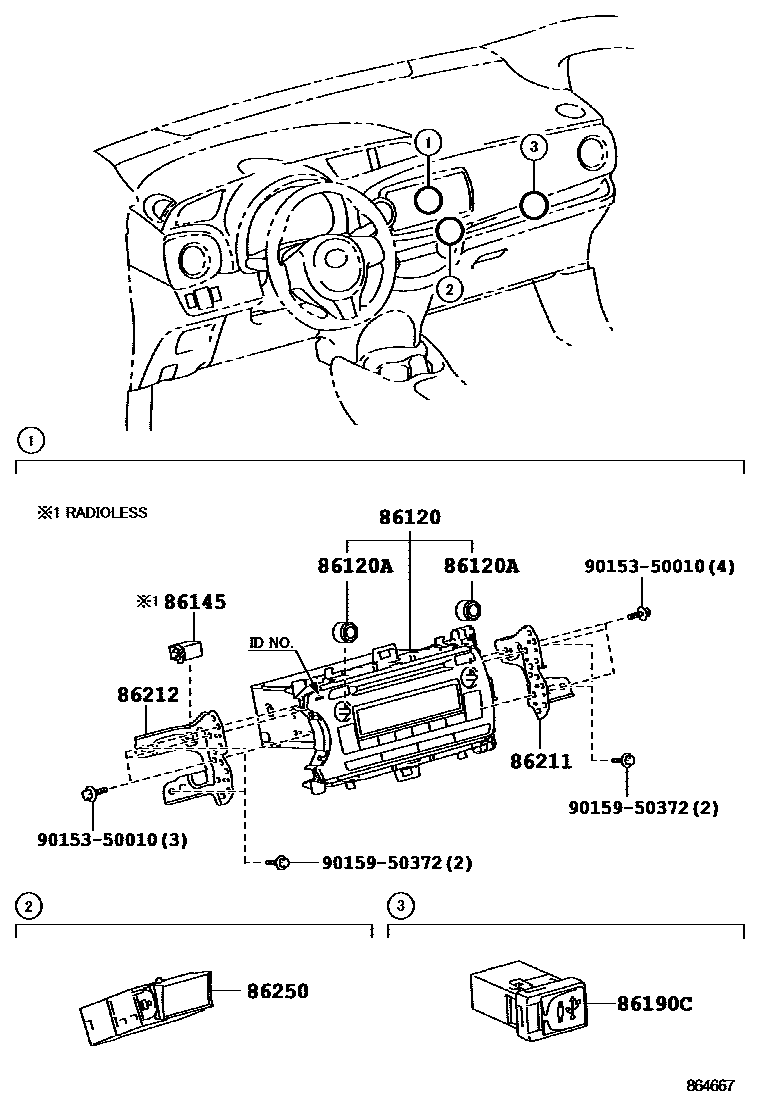

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864667
收音机、放大器和冷凝器 — 864667 (201108 – 201407)

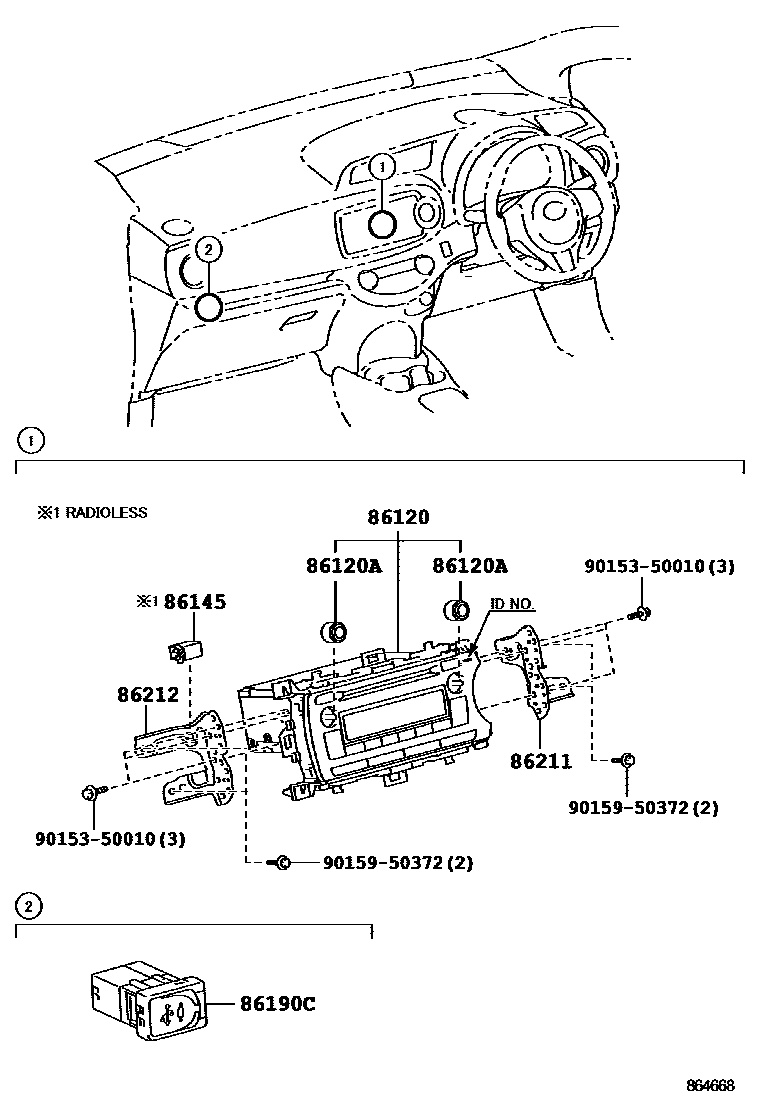

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864668
收音机、放大器和冷凝器 — 864668 (201108 – 201407)

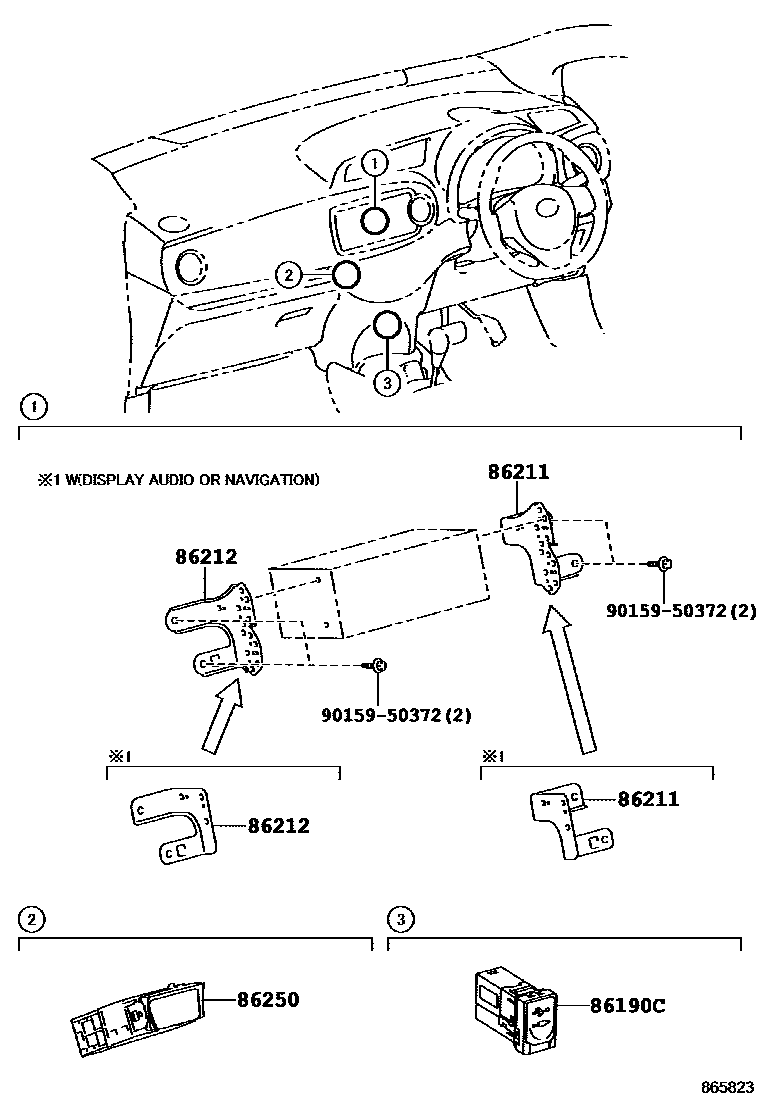

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 865823
收音机、放大器和冷凝器 — 865823 (201407 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189
86120Radio assembly86120-52B80 · 86120-52B90 · 86120-52C00 · 86120-52D80
86120ARadio switch knob90010-24149
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-52060
86211No. 1 radio bracket86211-52250 · 86211-52280 · 86211-52300
86212No. 2 radio bracket86212-52180 · 86212-52280 · 86212-52300
86250amplifier loudspeaker assembly86250-52060 · 86250-52070
