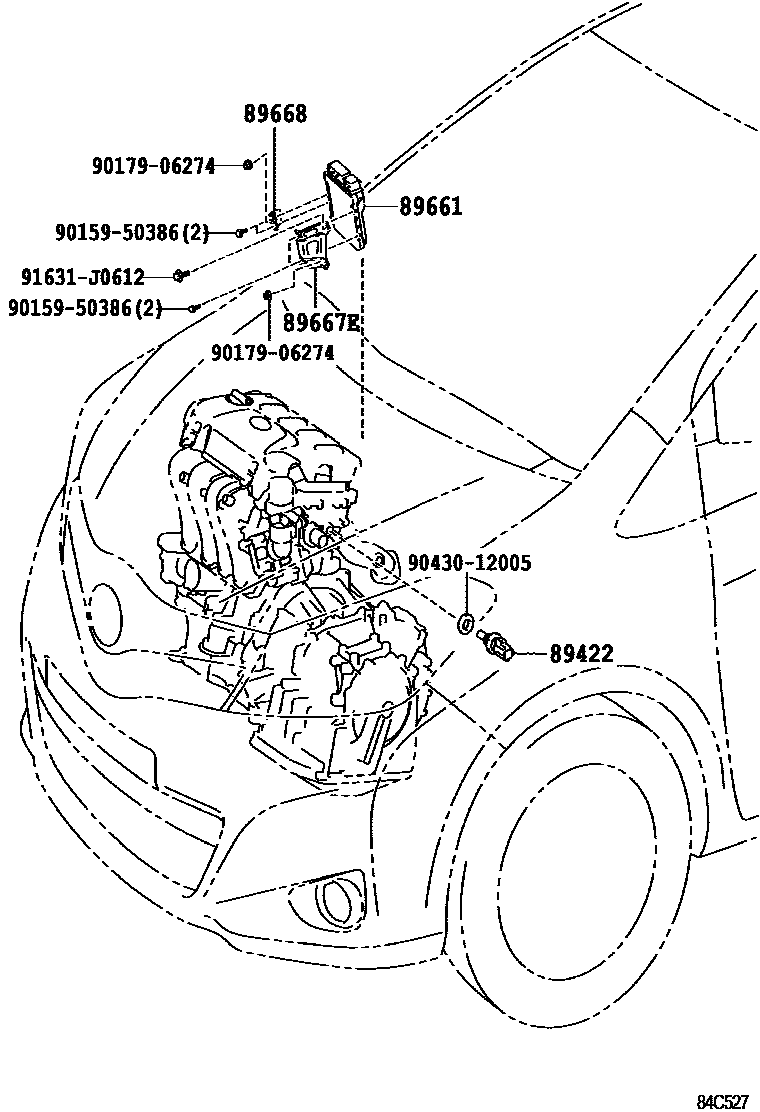

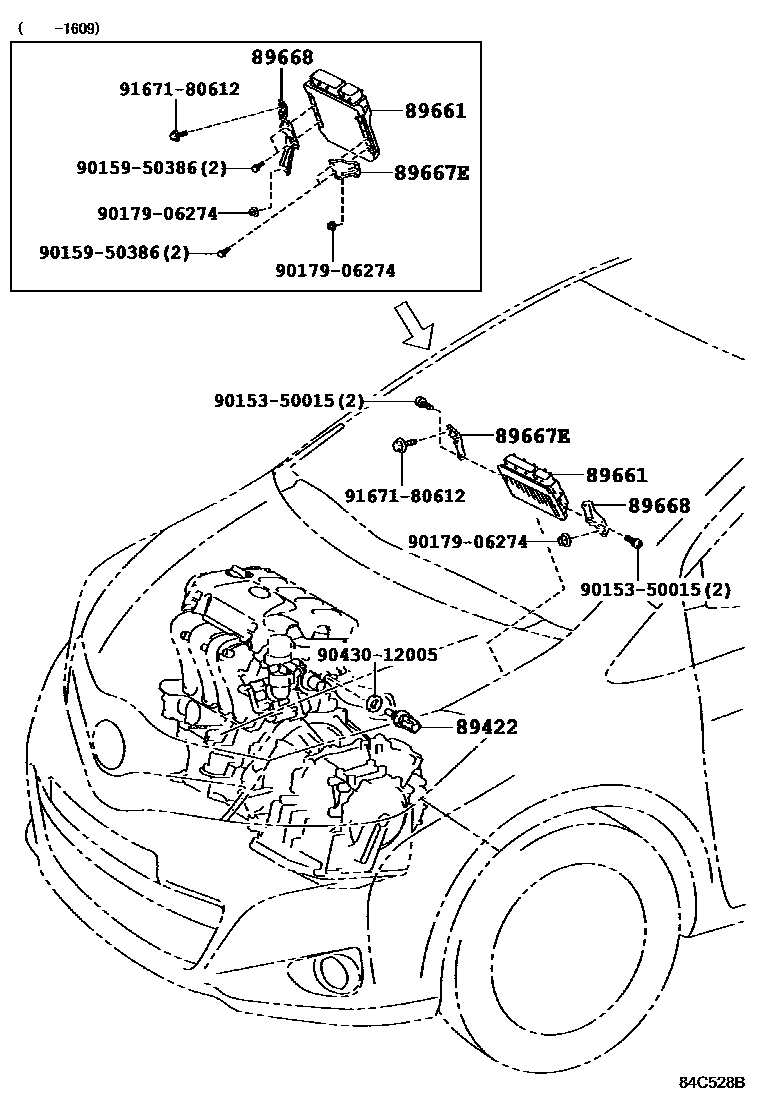

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89661 | Engine control ECU | 89661-52S70 · 89661-52S80 · 89661-52T00 · 89661-52T30 · 89661-52T40 · 89661-52T50 · 89661-52T60 · 89661-52T70 · 89661-52T80 · 89661-52U60 · 89661-52X50 · 89661-52X60 · 89661-52X70 · 89661-52X80 · 89661-5C690 · 89661-5C700 · 89661-5C710 · 89661-5C720 |
| 89667E | No. 1 engine control ECU bracket | 89667-52190 · 89667-52200 · 89667-52340 |
| 89668 | No. 2 engine control ECU bracket | 89668-52210 · 89668-52220 · 89668-52350 |
