Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 10 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

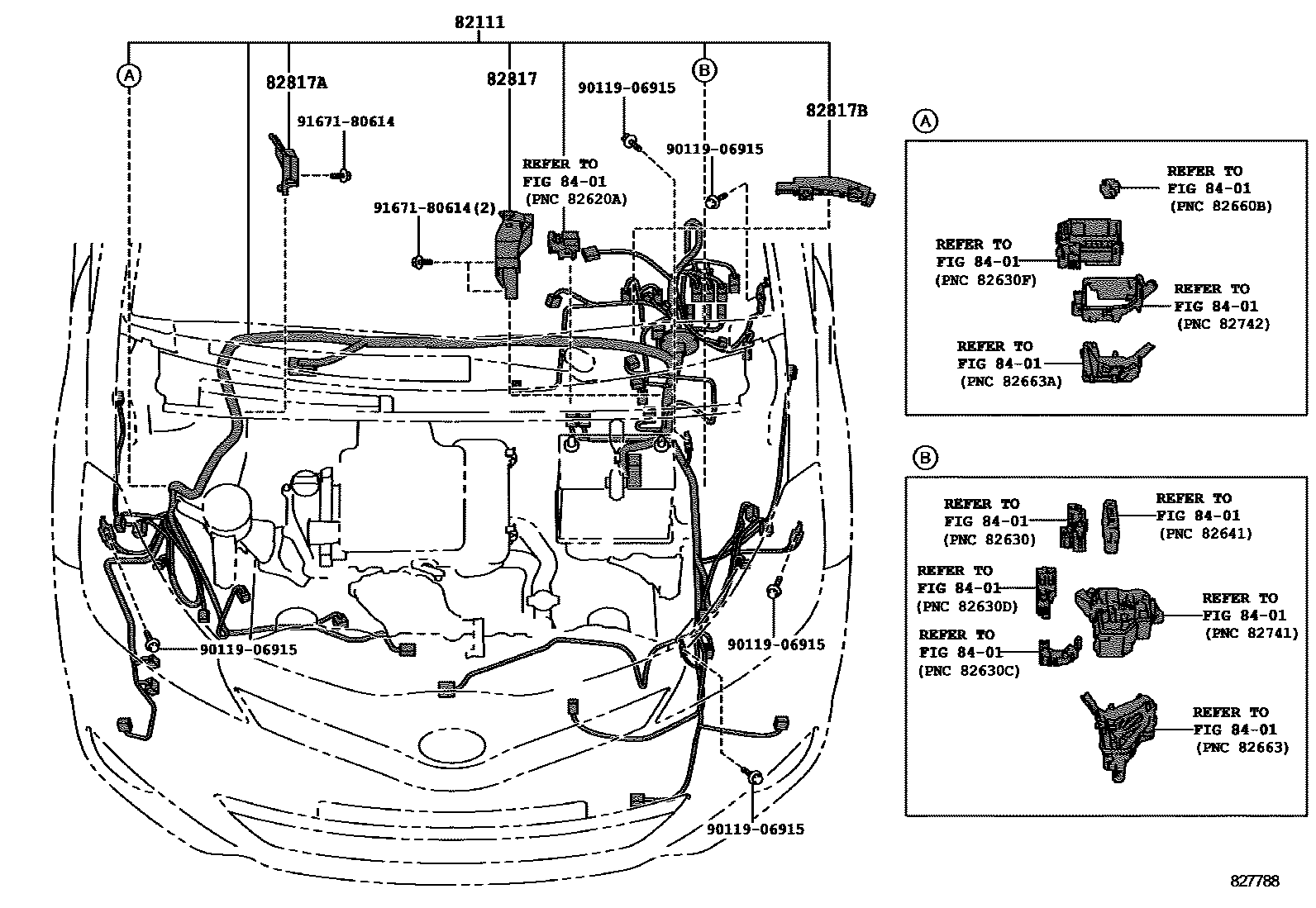

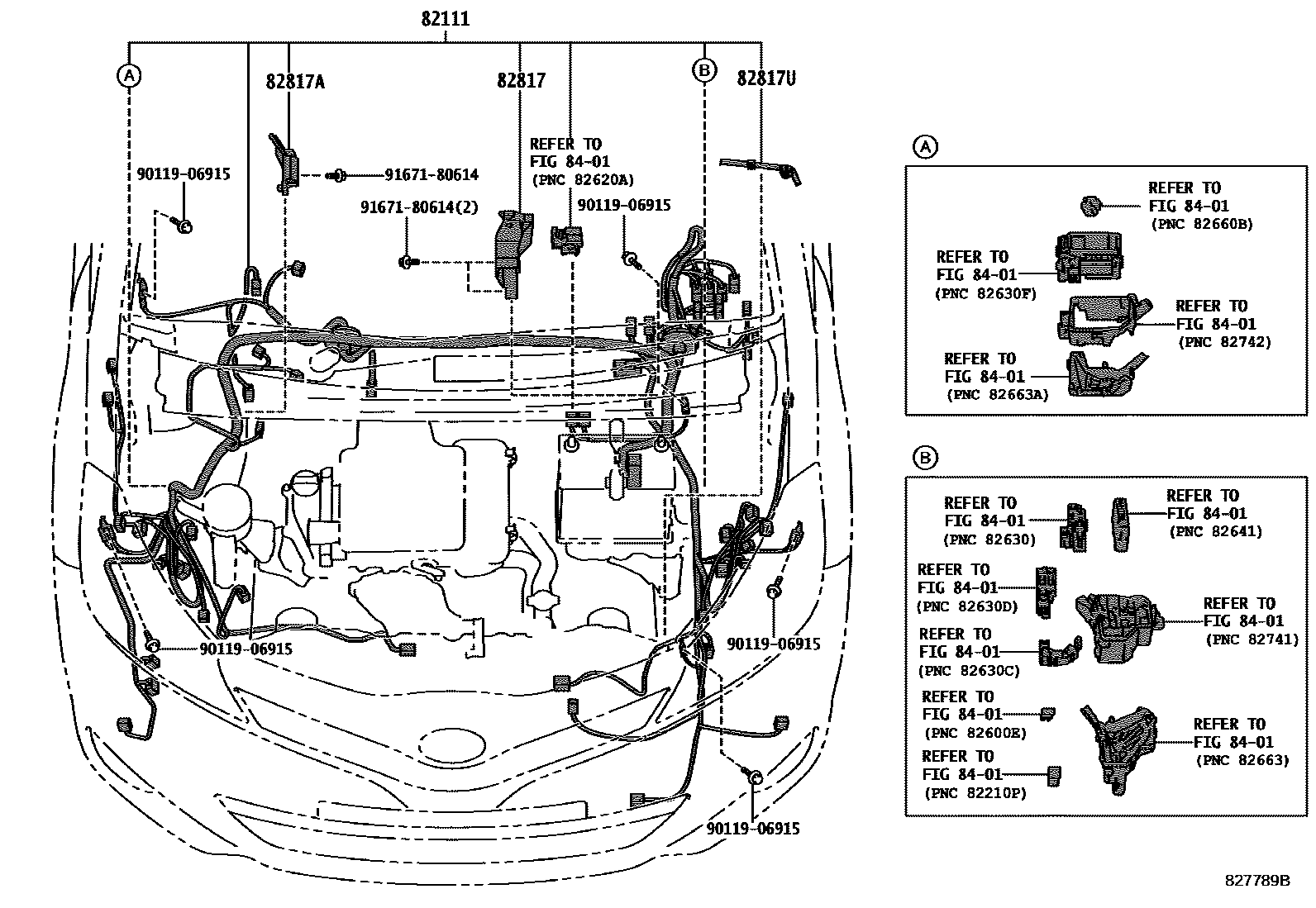

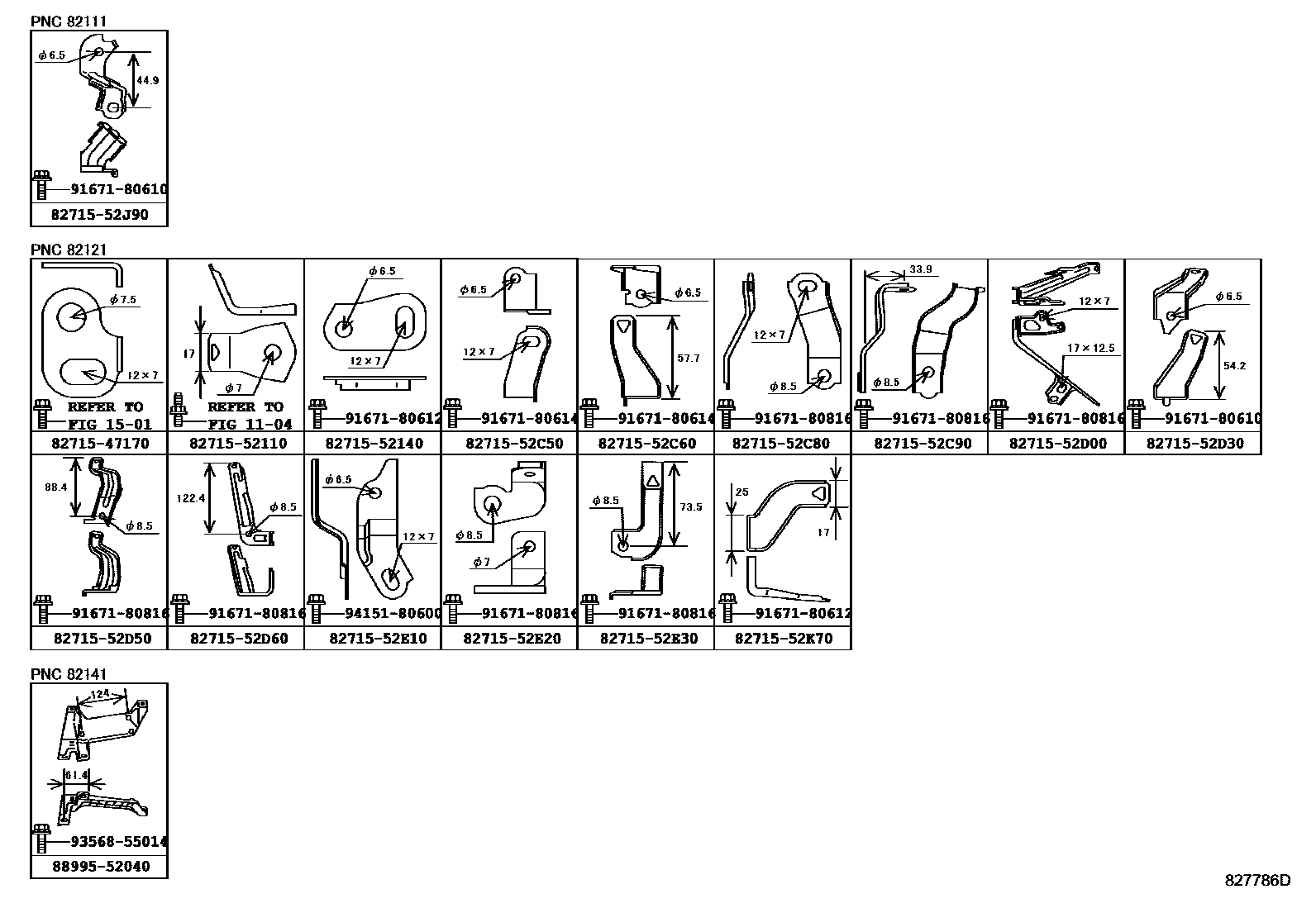

| 82111 | Engine room main wiring harness | 82111-5CE20 · 82111-5CE30 · 82111-5CE40 · 82111-5CE50 · 82111-5CJ40 · 82111-5CJ50 · 82111-5CJ60 · 82111-5CJ70 · 82111-5CX00 · 82111-5CX01 · 82111-5CX10 · 82111-5CX11 · 82111-5DJ90 · 82111-5DK00 · 82111-5DK10 · 82111-5DK20 |

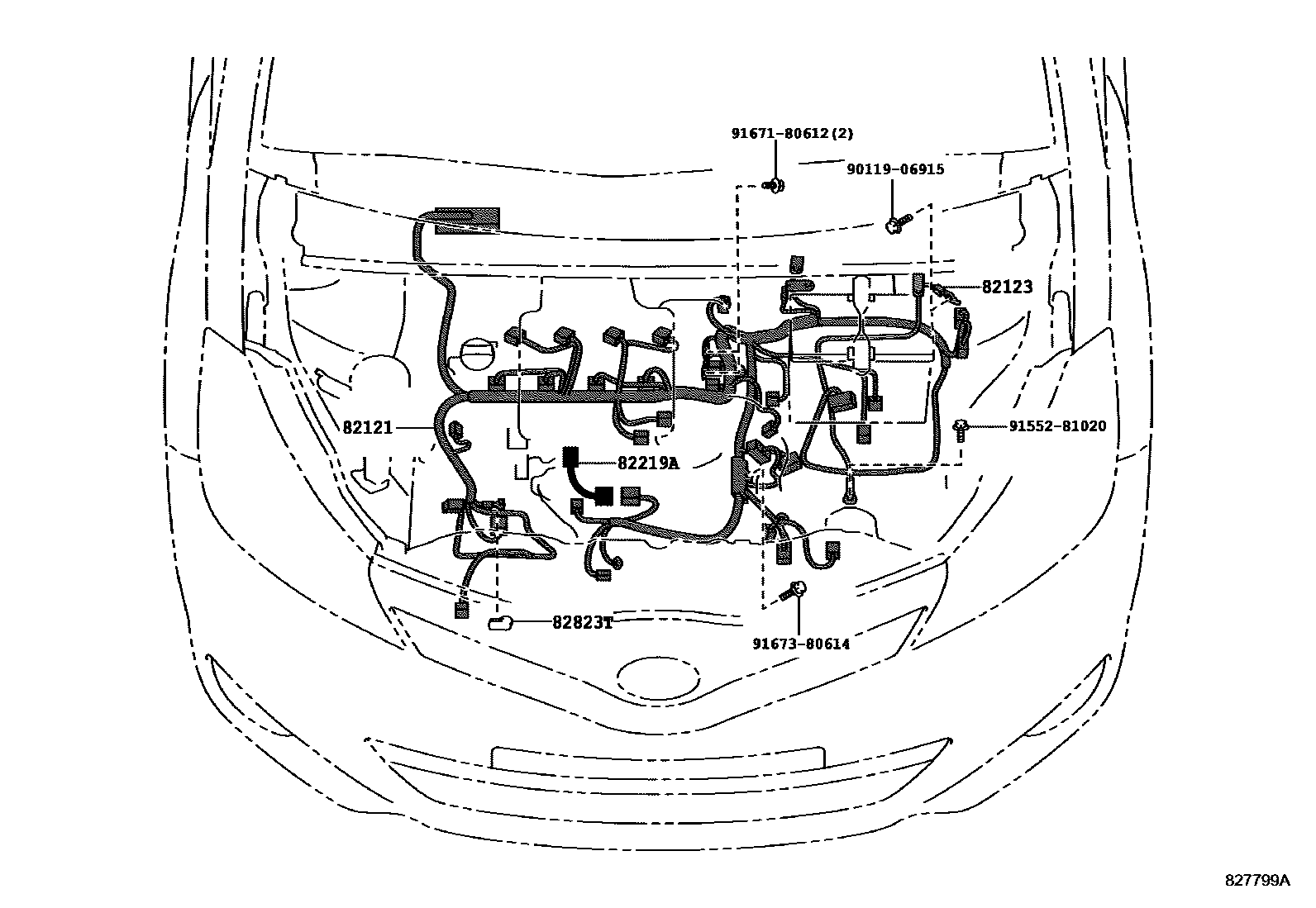

| 82121 | Engine wiring harness | 82121-52L60 · 82121-52L70 · 82121-52N40 · 82121-52N50 · 82121-52N60 · 82121-52N70 · 82121-52R90 · 82121-52S00 · 82121-52T20 · 82121-52T30 · 82121-52T31 |
| 82123 | Engine No. 3 wiring harness | 82123-52370 · 82123-52380 |

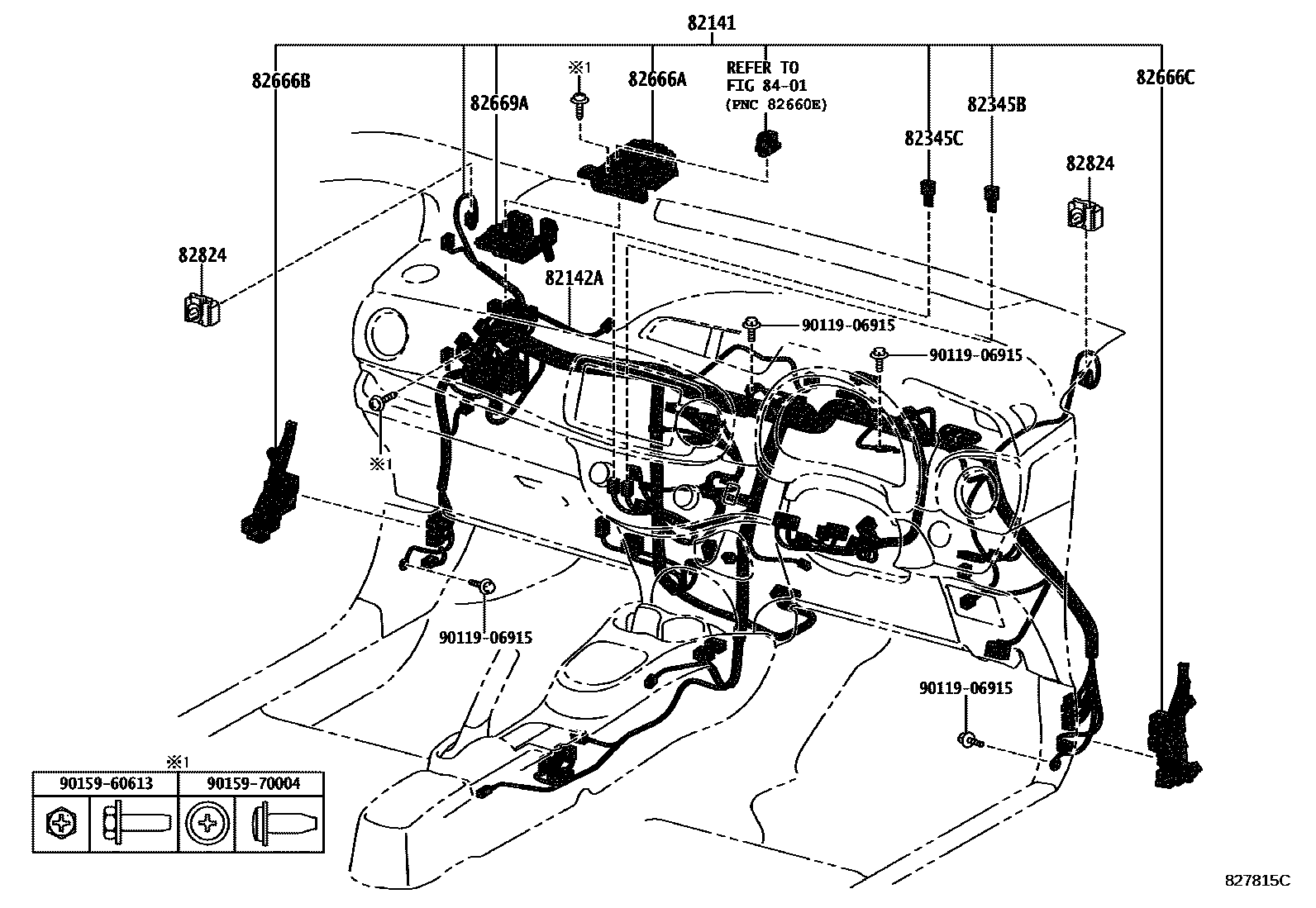

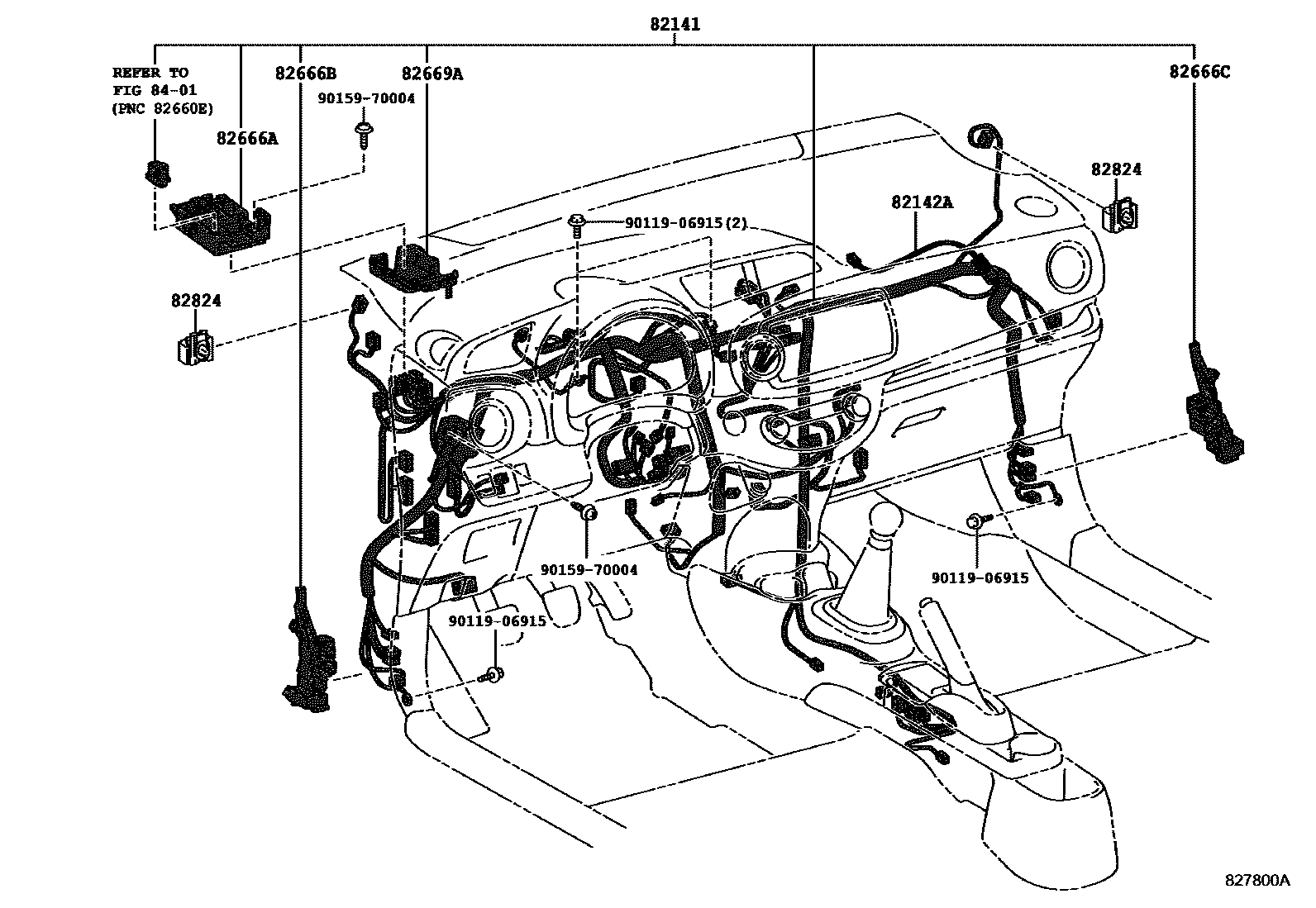

| 82141 | Dashboard wiring harness | 82141-5DE80 · 82141-5DE81 · 82141-5DQ71 · 82141-5DQ74 · 82141-5DQ91 · 82141-5DQ94 · 82141-5DR10 · 82141-5DR12 · 82141-5DR20 · 82141-5DR22 · 82141-5DT80 · 82141-5DT81 · 82141-5DT90 · 82141-5DT91 · 82141-5DU20 · 82141-5DU21 · 82141-5DU60 · 82141-5DU61 · 82141-5DU70 · 82141-5DU71 · 82141-5DV50 · 82141-5DV51 · 82145-52M10 · 82145-52M11 · 82145-52M20 · 82145-52M21 · 82145-52M40 · 82145-52M41 · 82145-52M42 · 82145-52N40 · 82145-52N41 · 82145-52N42 · 82145-52N50 · 82145-52N51 · 82145-52N52 · 82145-52S00 · 82145-52S01 · 82145-52S10 · 82145-52S11 · 82145-52V30 · 82145-52V31 · 82145-52V40 · 82145-5CR60 · 82145-5CR61 · 82145-5CR70 · 82145-5CR71 · 82145-5CR72 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-52090 · 82140-52130 |

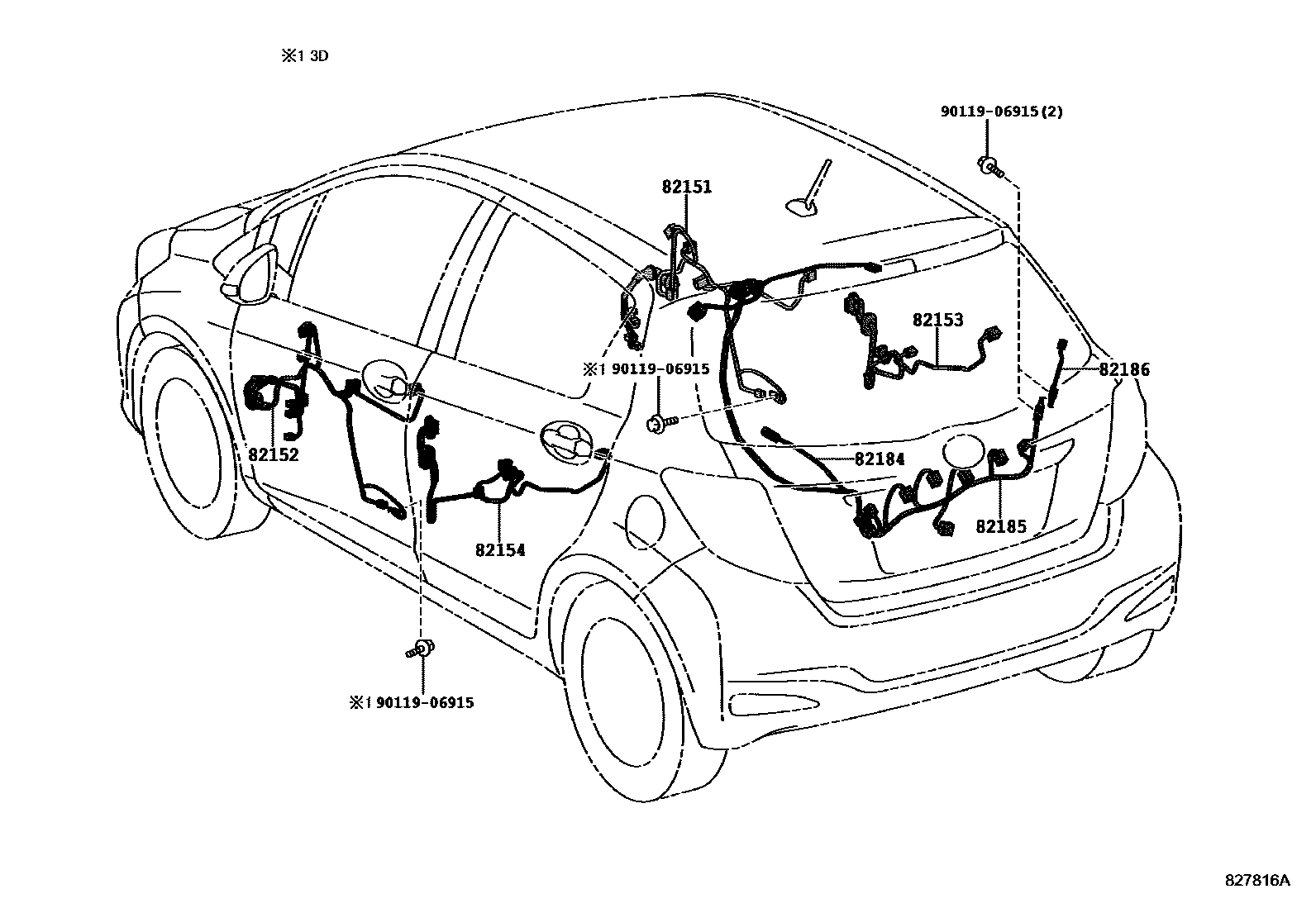

| 82151 | Right front door wiring harness | 82151-52P20 · 82151-52P70 · 82151-52Q40 · 82151-52Q80 · 82151-52R40 · 82151-52R60 · 82151-52R70 · 82151-52S20 · 82151-52X40 · 82151-52X41 · 82151-52X60 · 82151-52X61 |
| 82152 | Left front door wiring harness | 82152-52L20 · 82152-52L70 · 82152-52M60 · 82152-52N00 · 82152-52N70 · 82152-52N90 · 82152-52P00 · 82152-52P50 · 82152-52U50 · 82152-52U51 · 82152-52U80 · 82152-52U81 |
| 82153 | Rear door wiring harness No. 1 | 82153-52661 · 82153-52670 · 82153-52680 · 82153-52690 · 82153-52730 · 82153-52840 · 82153-52841 |
| 82154 | Rear door wiring harness No. 2 | 82154-52341 · 82154-52350 · 82154-52360 · 82154-52370 · 82154-52410 · 82154-52520 · 82154-52521 |

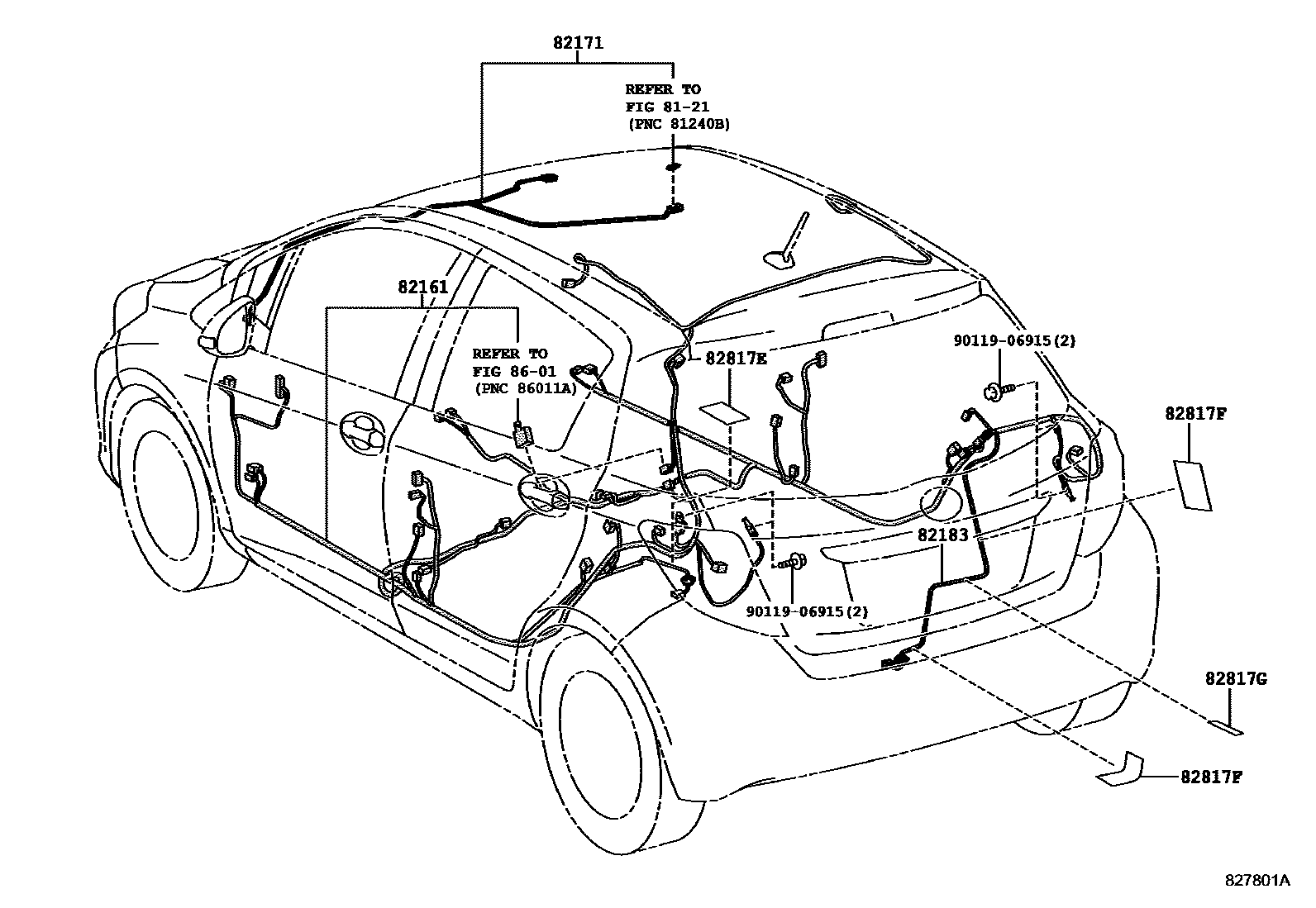

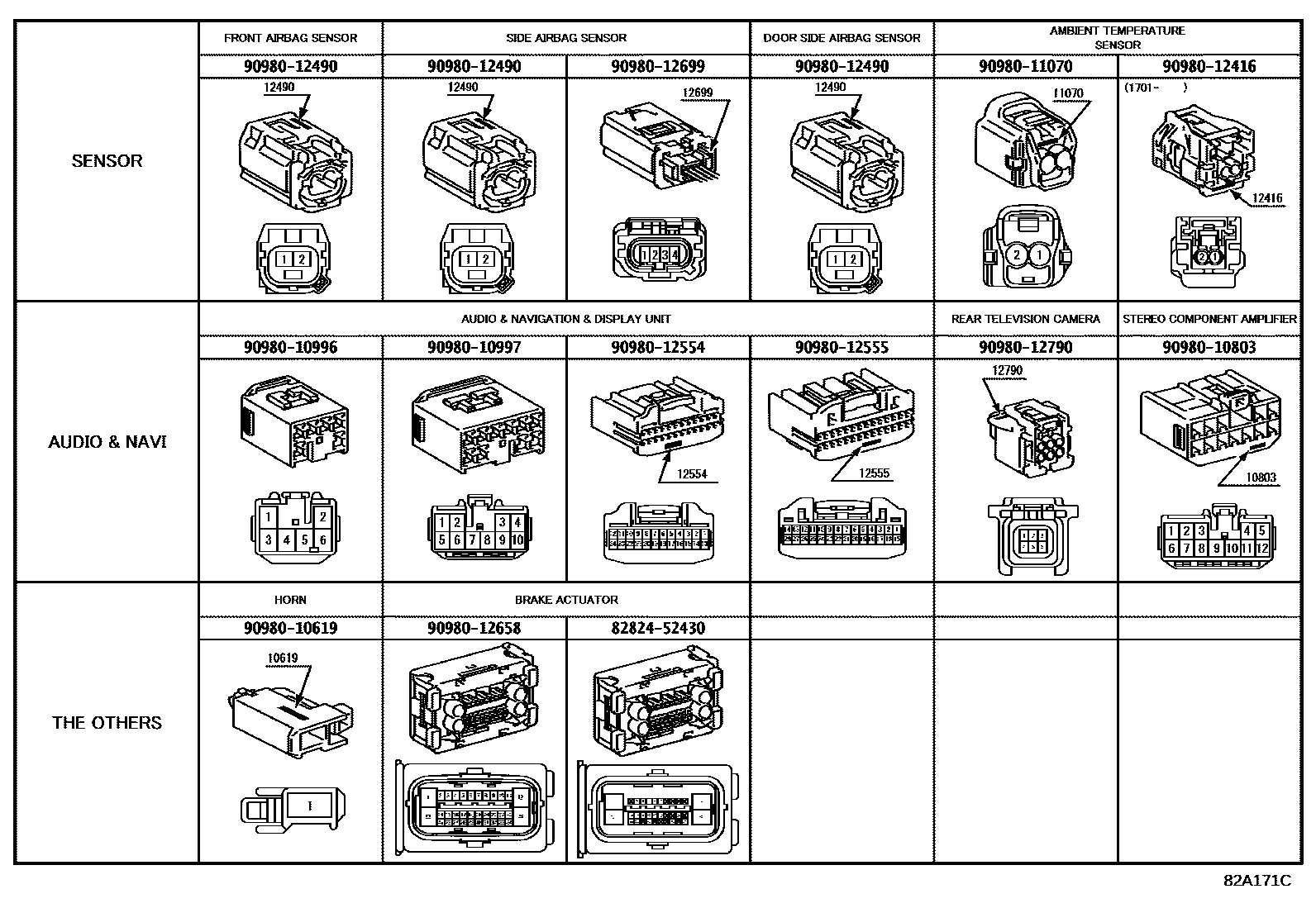

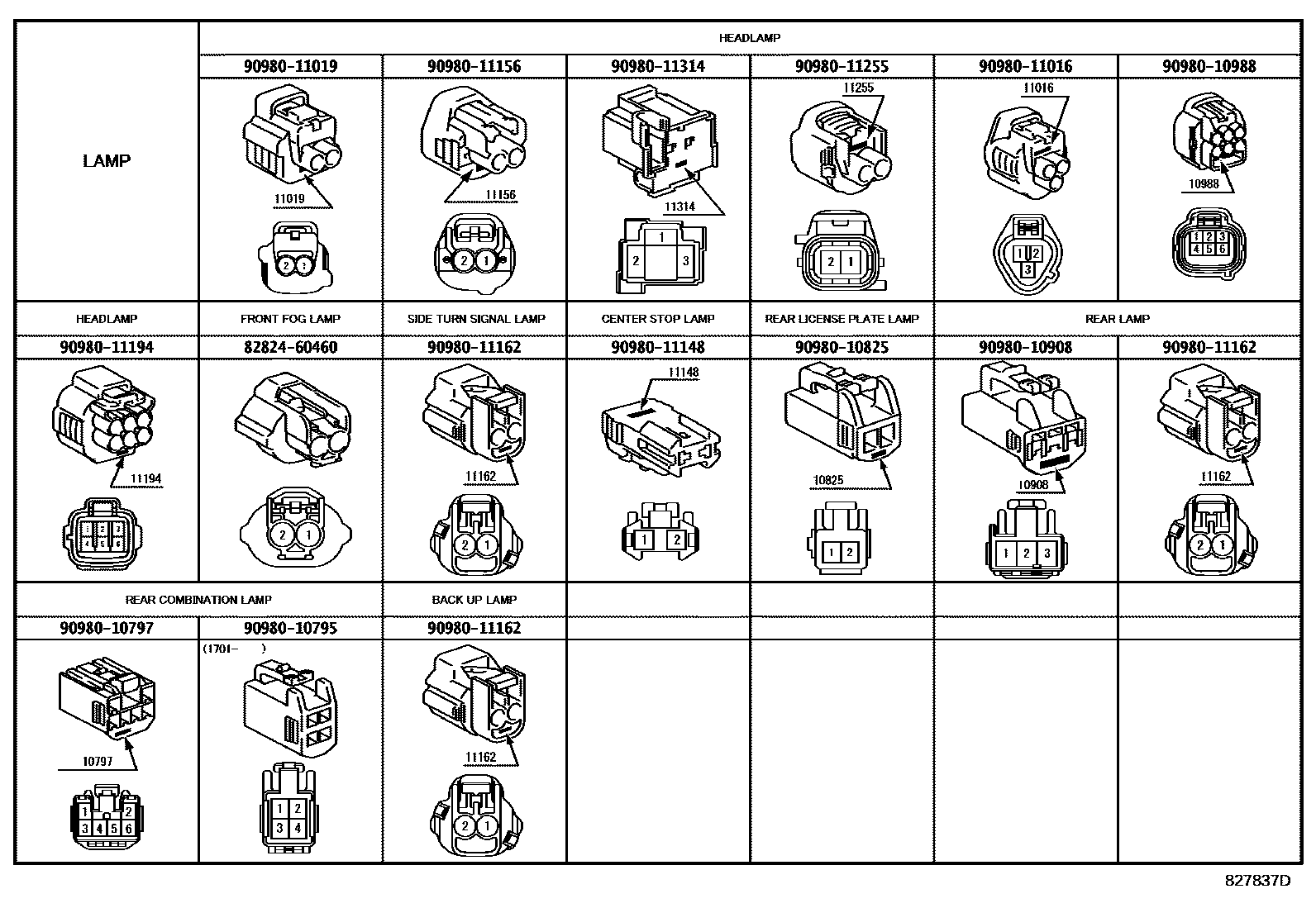

| 82161 | floor wiring harness | 82161-5CB31 · 82161-5CB32 · 82161-5CB41 · 82161-5CB42 · 82161-5CB51 · 82161-5CB52 · 82161-5CC61 · 82161-5CC62 · 82161-5CC70 · 82161-5CF40 · 82161-5CF50 · 82161-5CT00 · 82161-5DC50 · 82161-5DC51 |
| 82171 | Roof No. 1 wiring harness | 82171-52541 · 82171-52650 · 82171-52730 · 82171-52731 |
| 82183 | Luggage No. 3 wiring harness | 82183-52060 |
| 82184 | Rear door No. 1 wiring harness | 82184-52530 · 82184-52540 · 82184-52550 · 82184-52700 · 82184-52710 · 82184-52740 · 82184-52750 · 82184-52760 · 82184-52A00 |
| 82185 | Rear door wiring harness No. 2 | 82185-52640 · 82185-52650 · 82185-52660 · 82185-52680 · 82185-52A00 · 82185-52A10 · 82185-52B50 · 82185-52B80 · 82185-52C20 · 82185-52C30 · 82185-52C40 · 82185-52C90 · 82185-52D50 |
| 82186 | Rear window wiring harness No. 1 | 82186-52180 · 82186-52210 |
| 82219A | sensor harness | 82219-52040 |
| 82345B | diode | 82345-20060 |
| 82345C | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52150 · 82666-52180 |
| 82666B | No. 3 connector holder | 82666-52160 |
| 82666C | No. 4 connector holder | 82666-52170 |
| 82669A | Connector box lower cover | 82669-52010 · 82669-52020 |
| 82817 | No. 1 wire harness protection device | 82817-52A20 |
| 82817A | No. 2 wire harness protection device | 82817-52C00 |
| 82817B | No. 3 wire harness protection device | 82817-52B70 |
| 82817E | No. 6 wire harness protection device | 82817-52710 |
| 82817F | No. 7 wire harness protection device | 82817-52710 |
| 82817G | No. 8 wire harness protection device | 82817-52A60 |
| 82817U | No. 16 wire harness protection device | 82817-52F90 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-52310 |
