Toyota YARIS 变速器油冷却器和配管(ATM) — Figure 3514

Toyota YARIS EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 10 PNC and OE references.

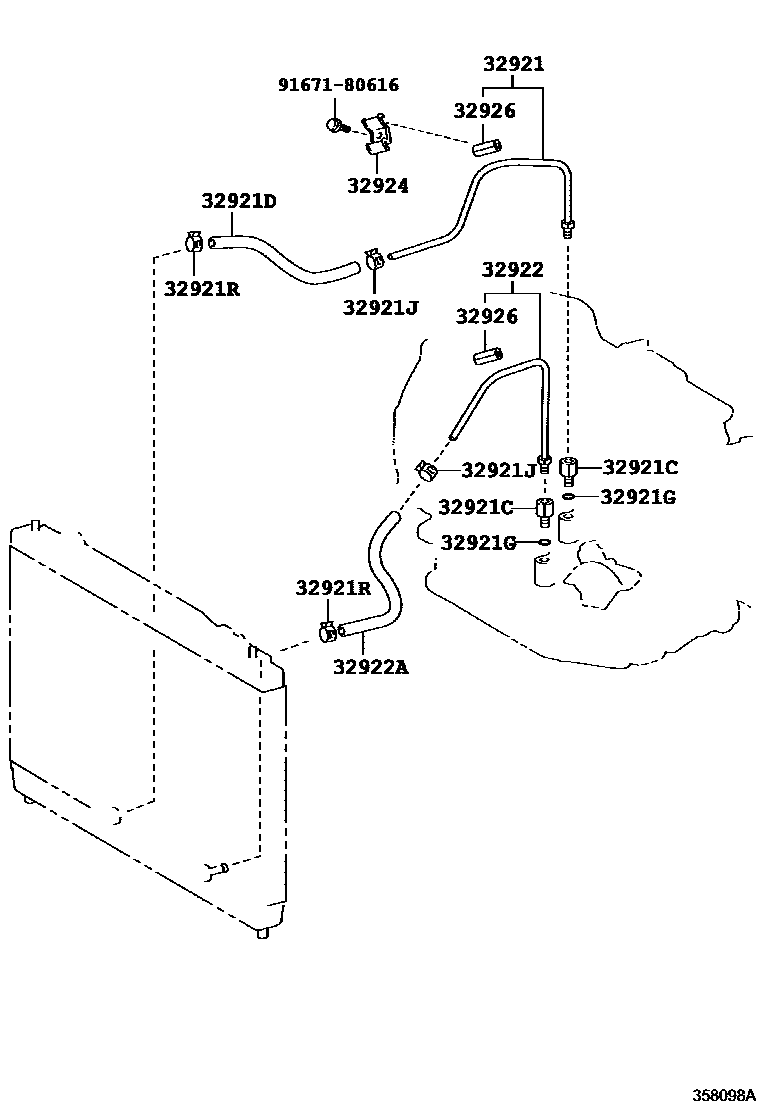

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 358098A
变速器油冷却器和配管(ATM) — 358098A (201108 – 999999)

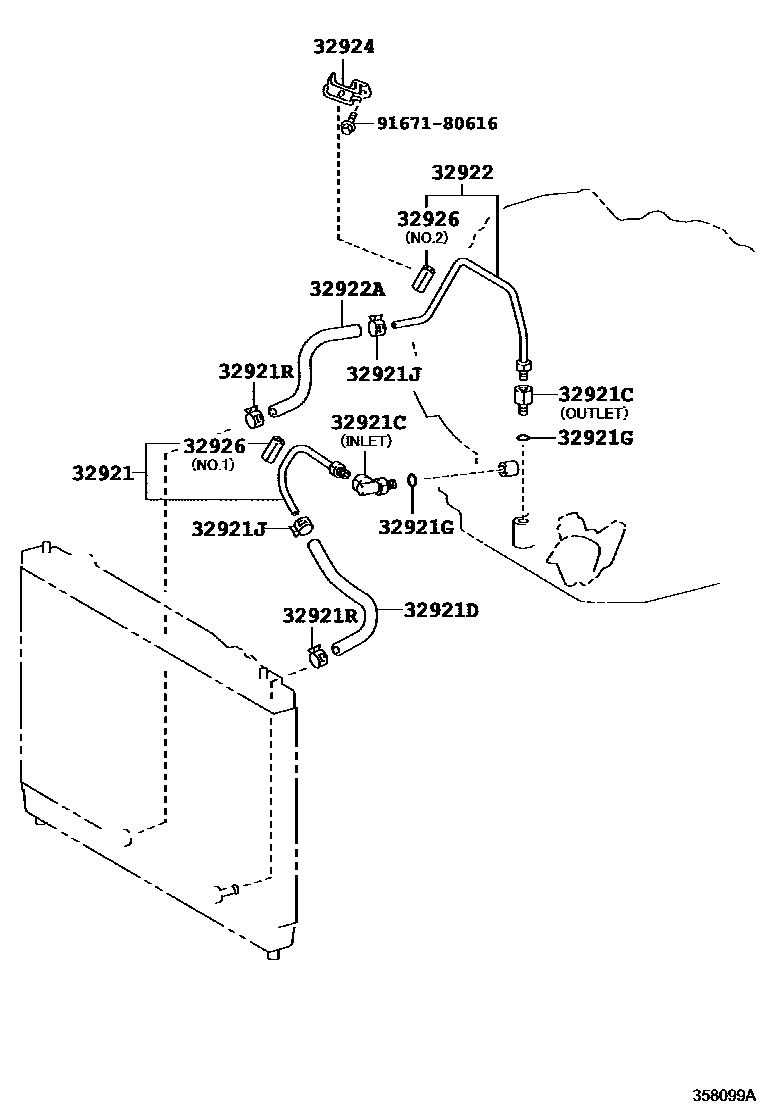

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 358099A
变速器油冷却器和配管(ATM) — 358099A (201108 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-52060 · 32921-52100
32921CFitting (for transmission oil cooler tube)90404-14007 · 90407-14003
32921DHose (for transmission oil cooler oil inlet)90445-15042 · 90445-15046
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189
32921JClamp (for transmission oil cooler hose)96135-51300
32921RClamp No. 2 (for transmission oil cooler hose)96135-51300
32922No. 1 transmission oil cooler oil outlet pipe32922-52060 · 32922-52090
32922AHoses (for transmission oil cooler oil outlet)90445-15015 · 90445-15044
32924No. 2 transmission oil cooler pipe clamp32924-52030 · 90462-10127
32926Automatic transmission oil cooler pipe cushion32926-10010 · 32926-22010 · 32926-30011
