Toyota YARIS 电子燃油喷射系统 — Figure 8404

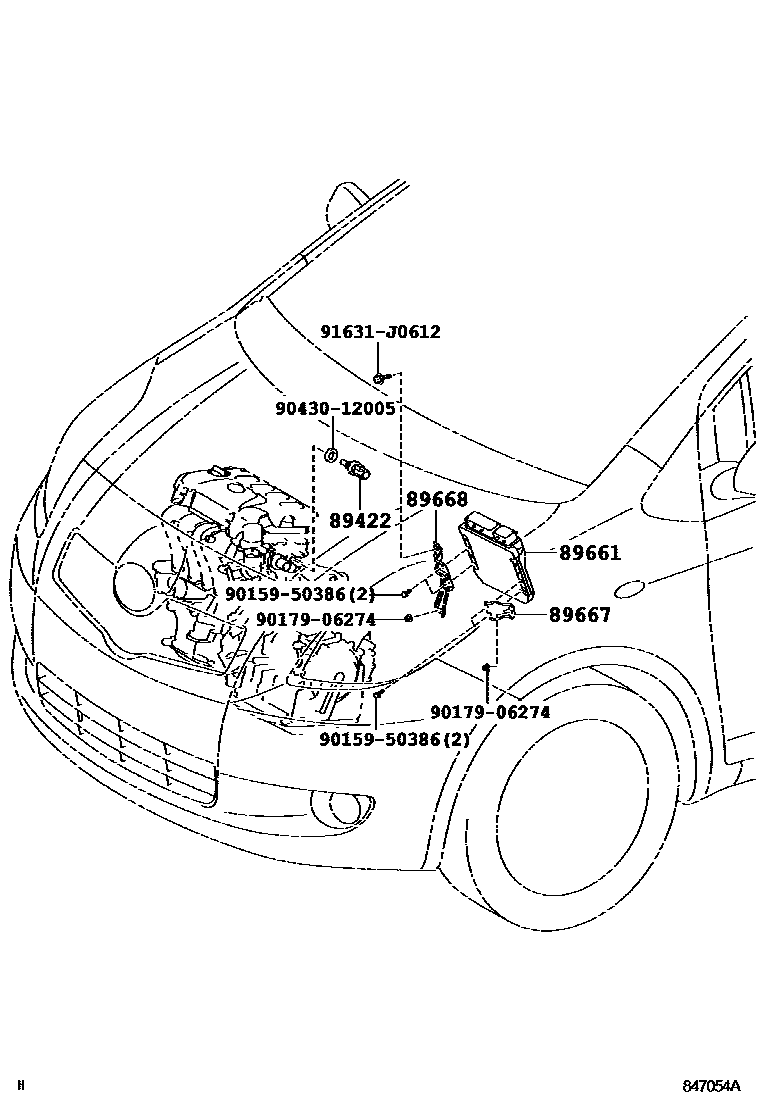

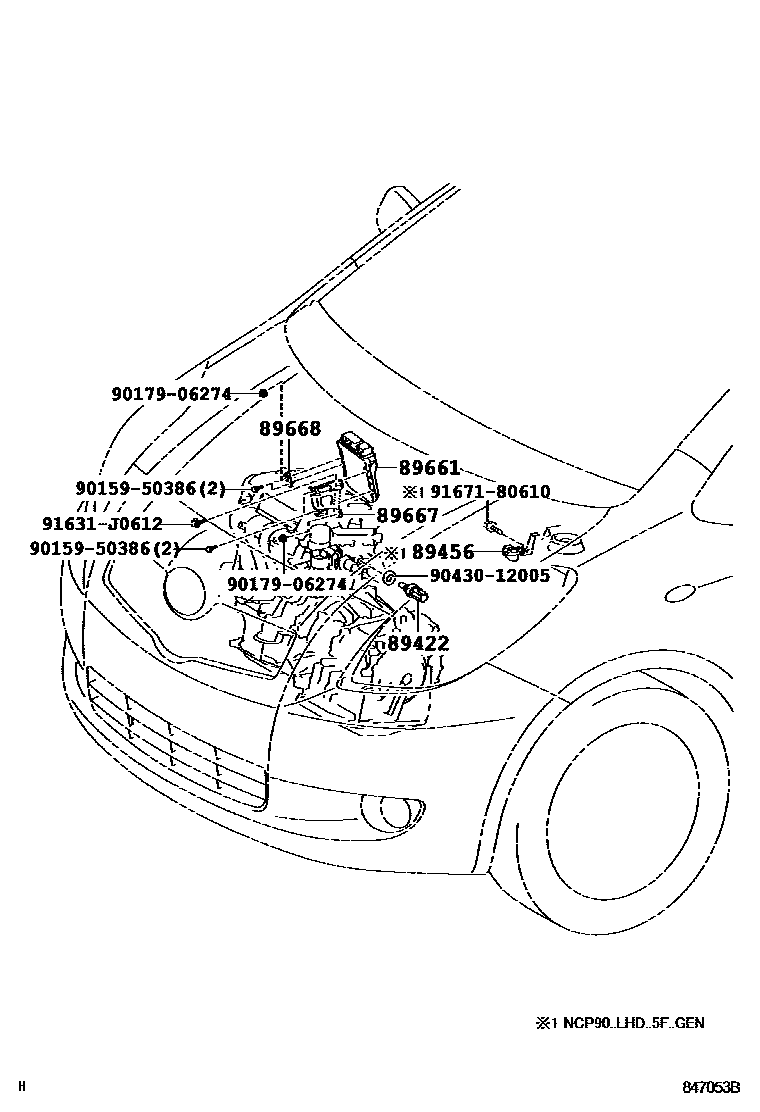

Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89456 | variable resistor | 89450-52020 |
| 89661 | Engine control ECU | 89661-52B50 · 89661-52B60 · 89661-52B70 · 89661-52C00 · 89661-52C10 · 89661-52C11 · 89661-52C30 · 89661-52C31 · 89661-52C40 · 89661-52E01 · 89661-52E11 · 89661-52G90 · 89661-52J20 · 89661-52L80 · 89661-52L90 |
| 89667 | Engine control ECU bracket | 89667-52190 · 89667-52200 |
| 89668 | No. 2 engine control ECU bracket | 89668-52210 · 89668-52220 |
