Toyota YARIS 线束和卡夹 — Figure 8202

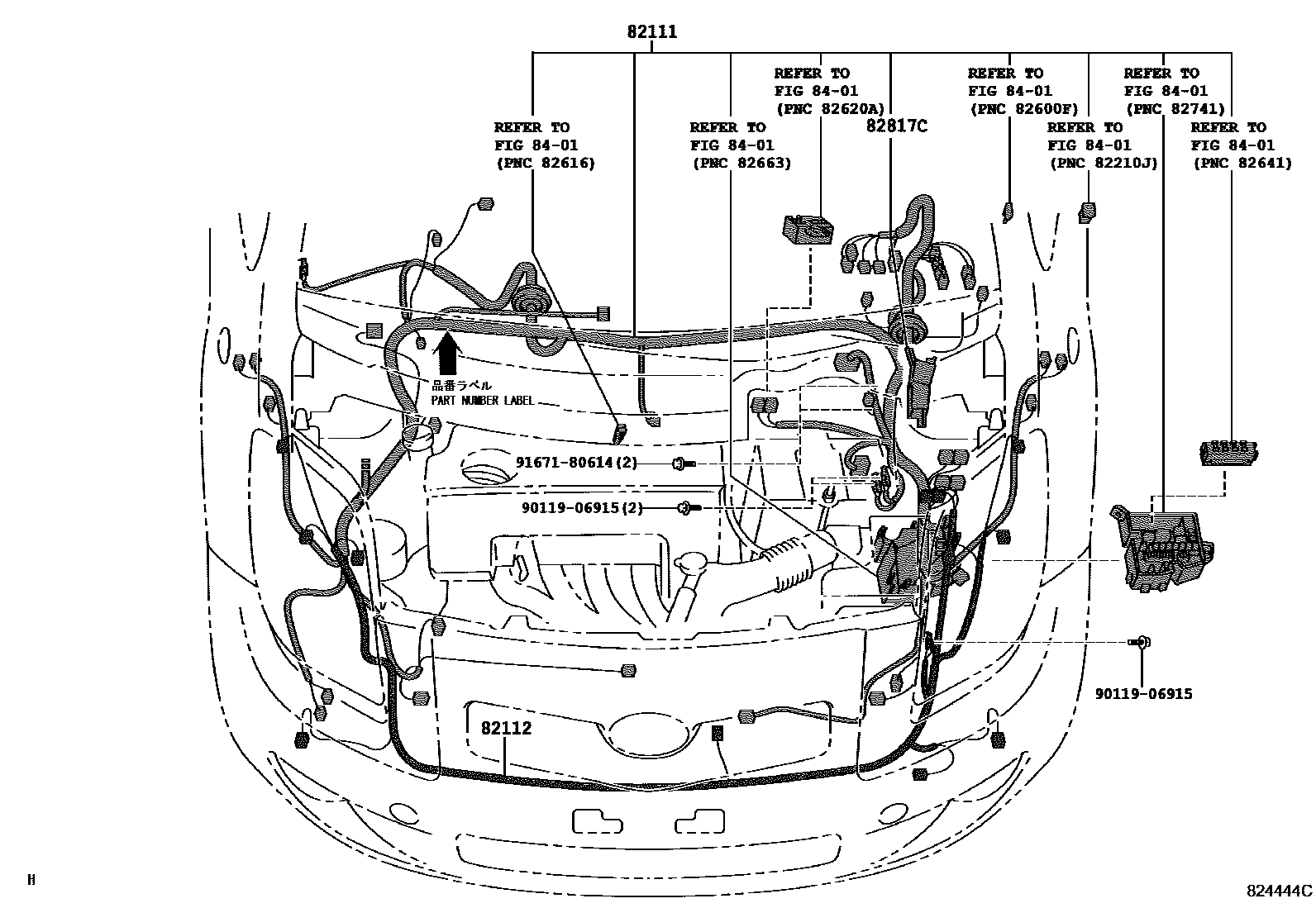

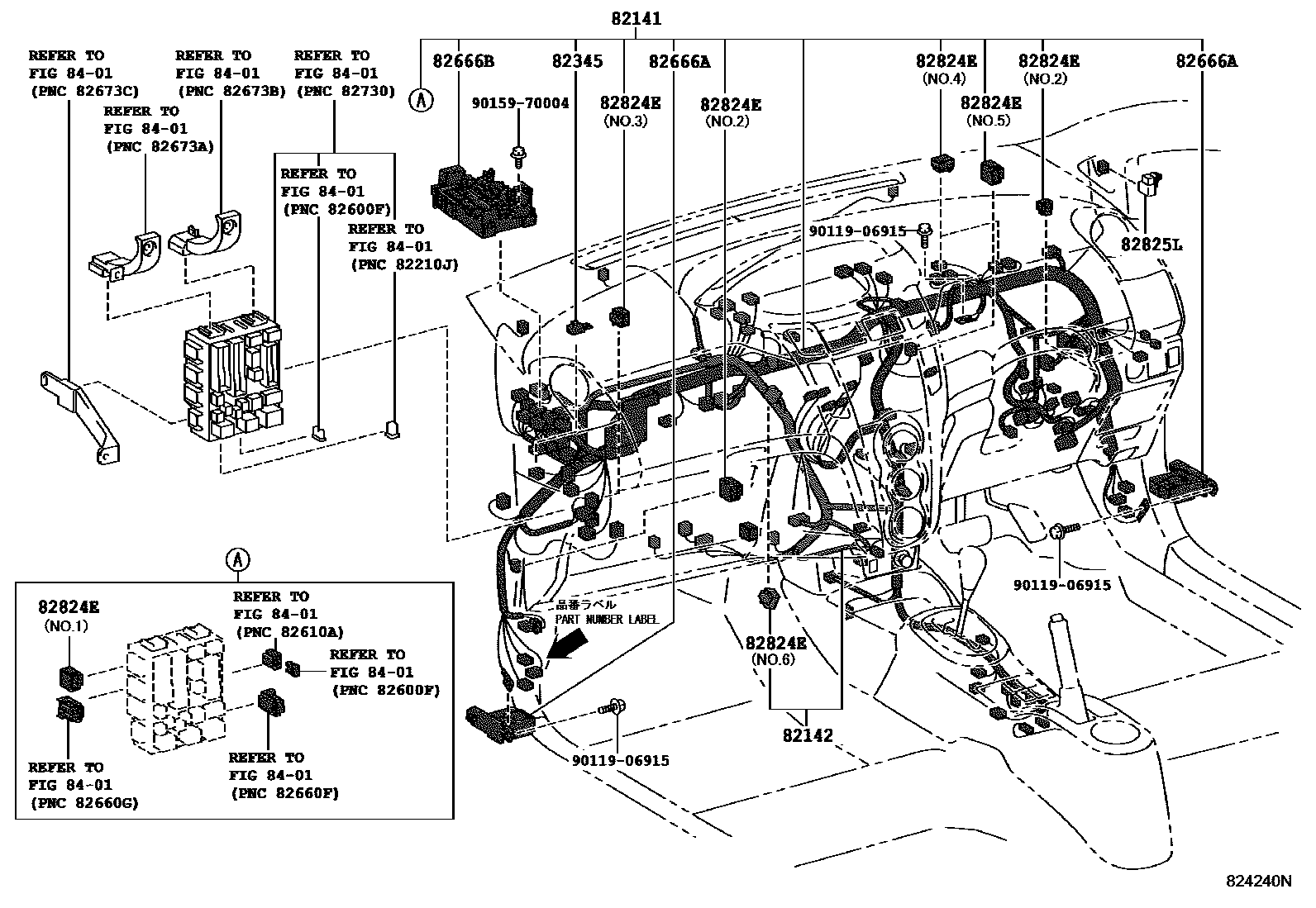

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 10 images and 29 PNC and OE references.
PNC and OE references

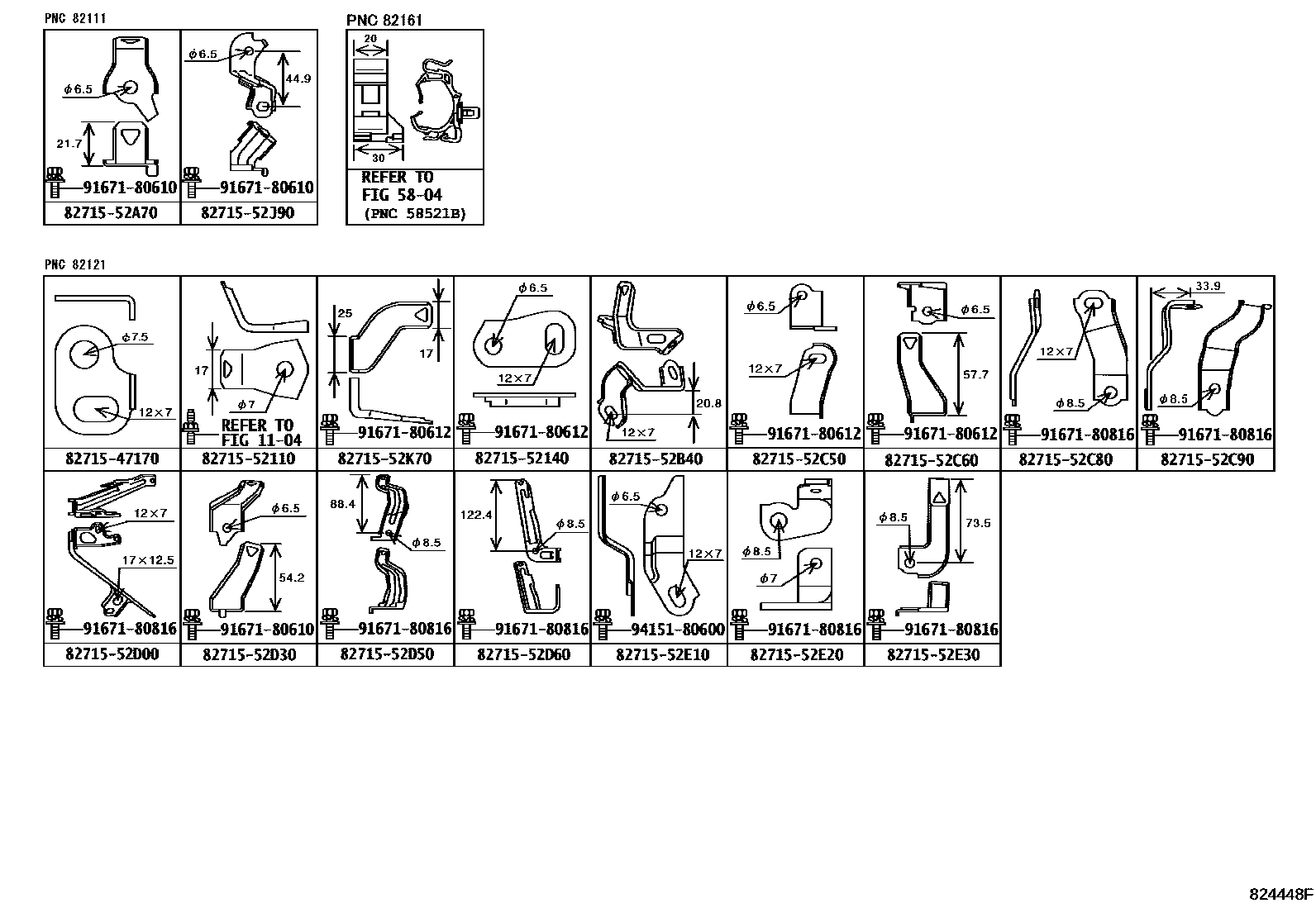

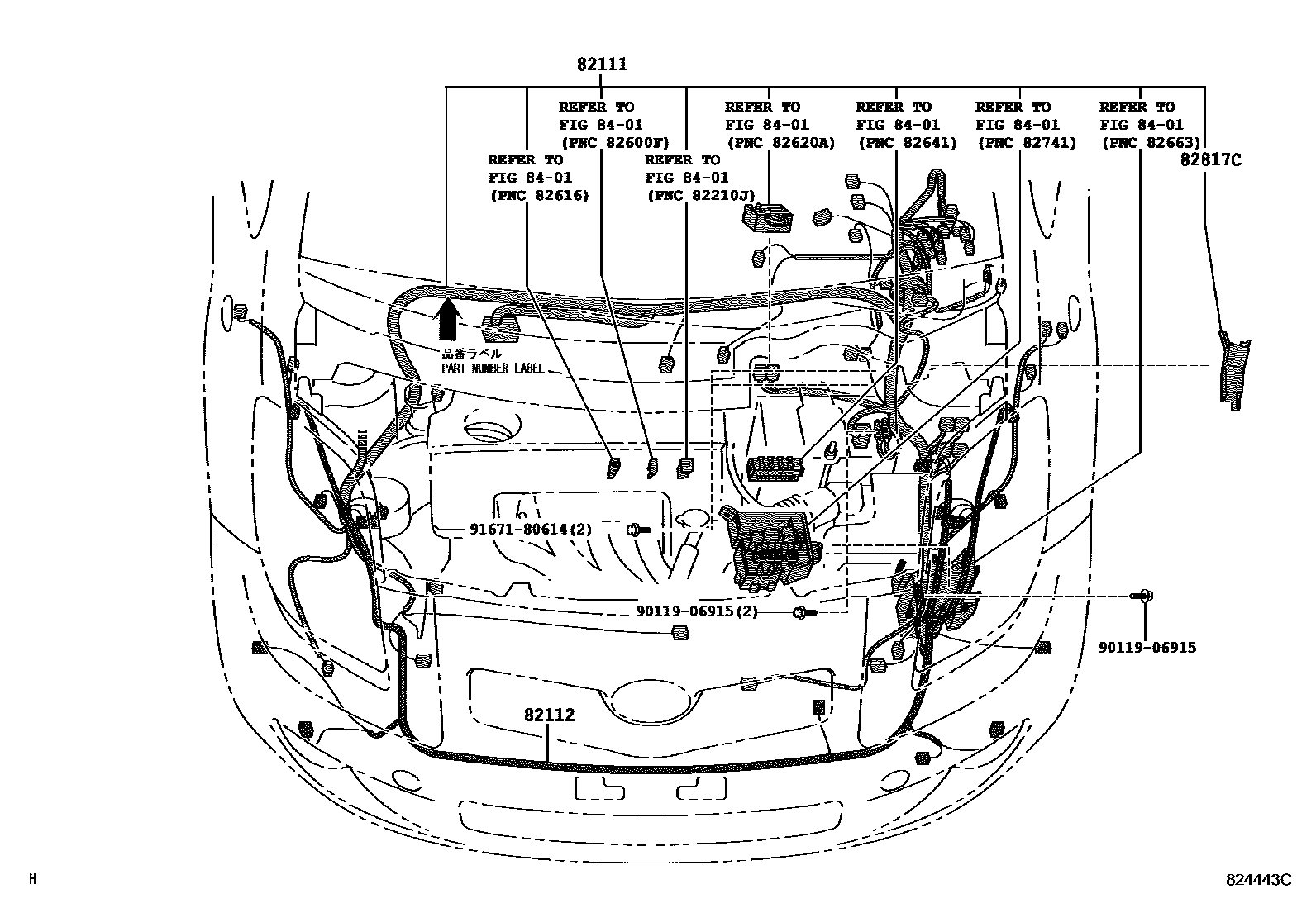

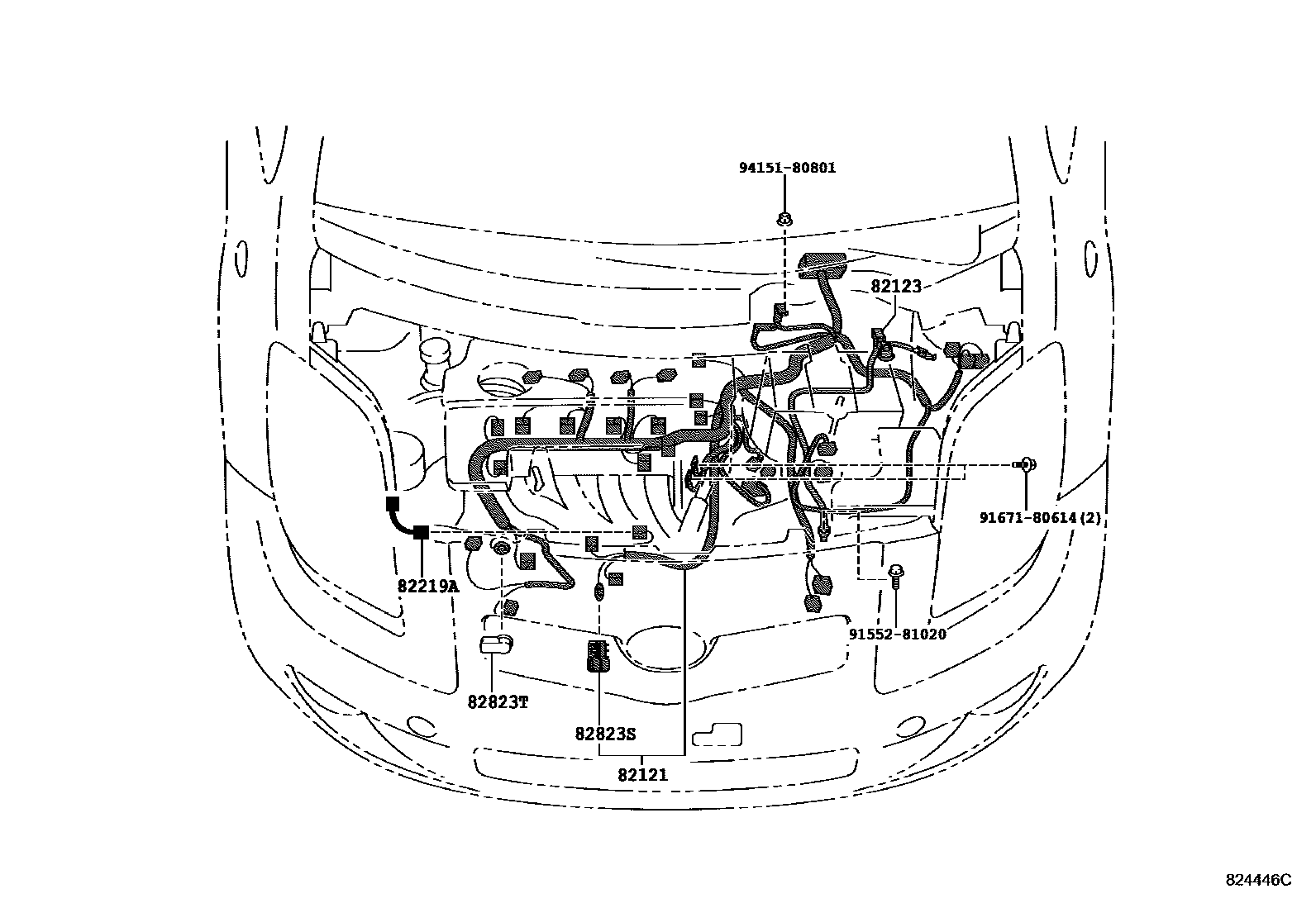

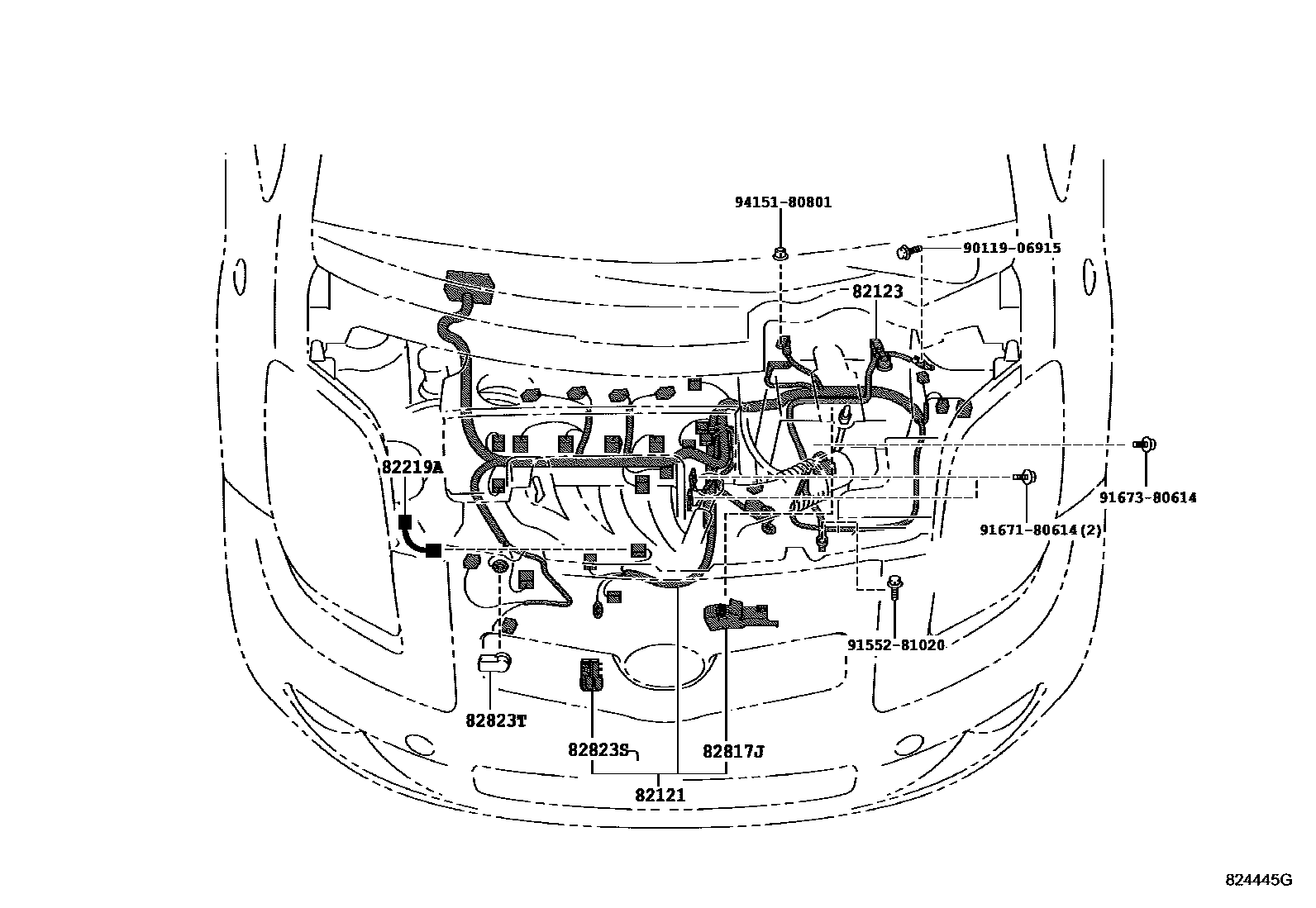

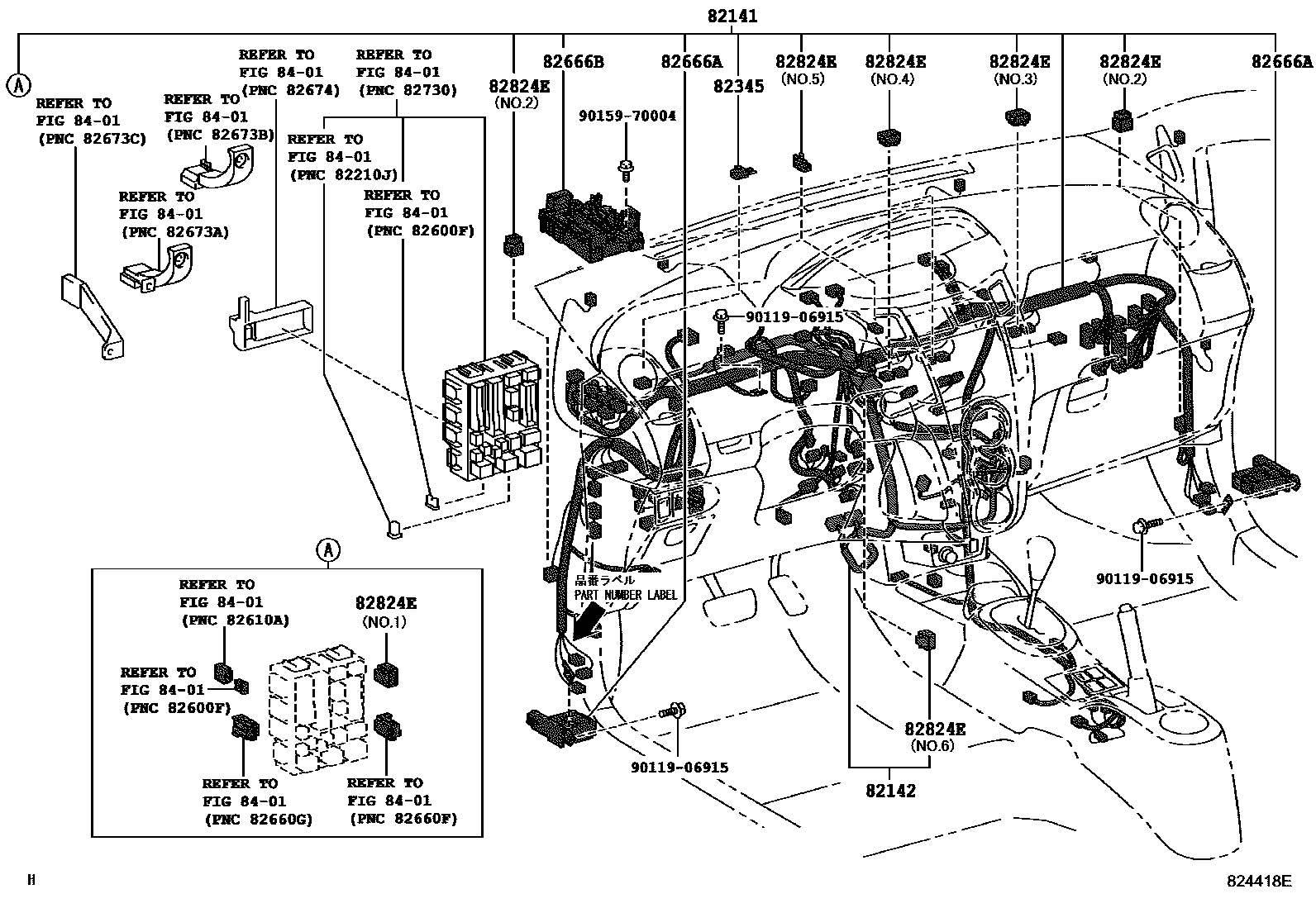

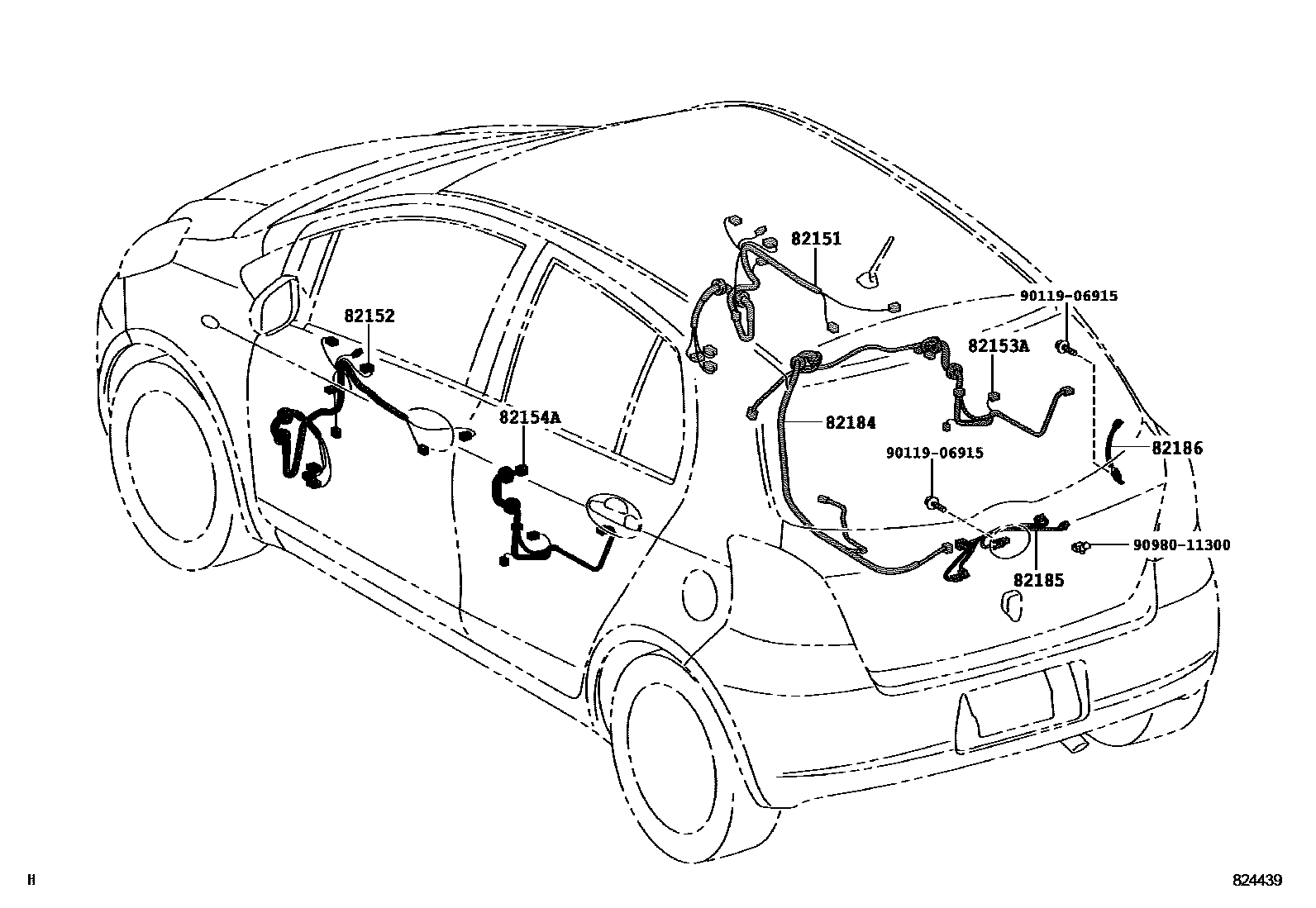

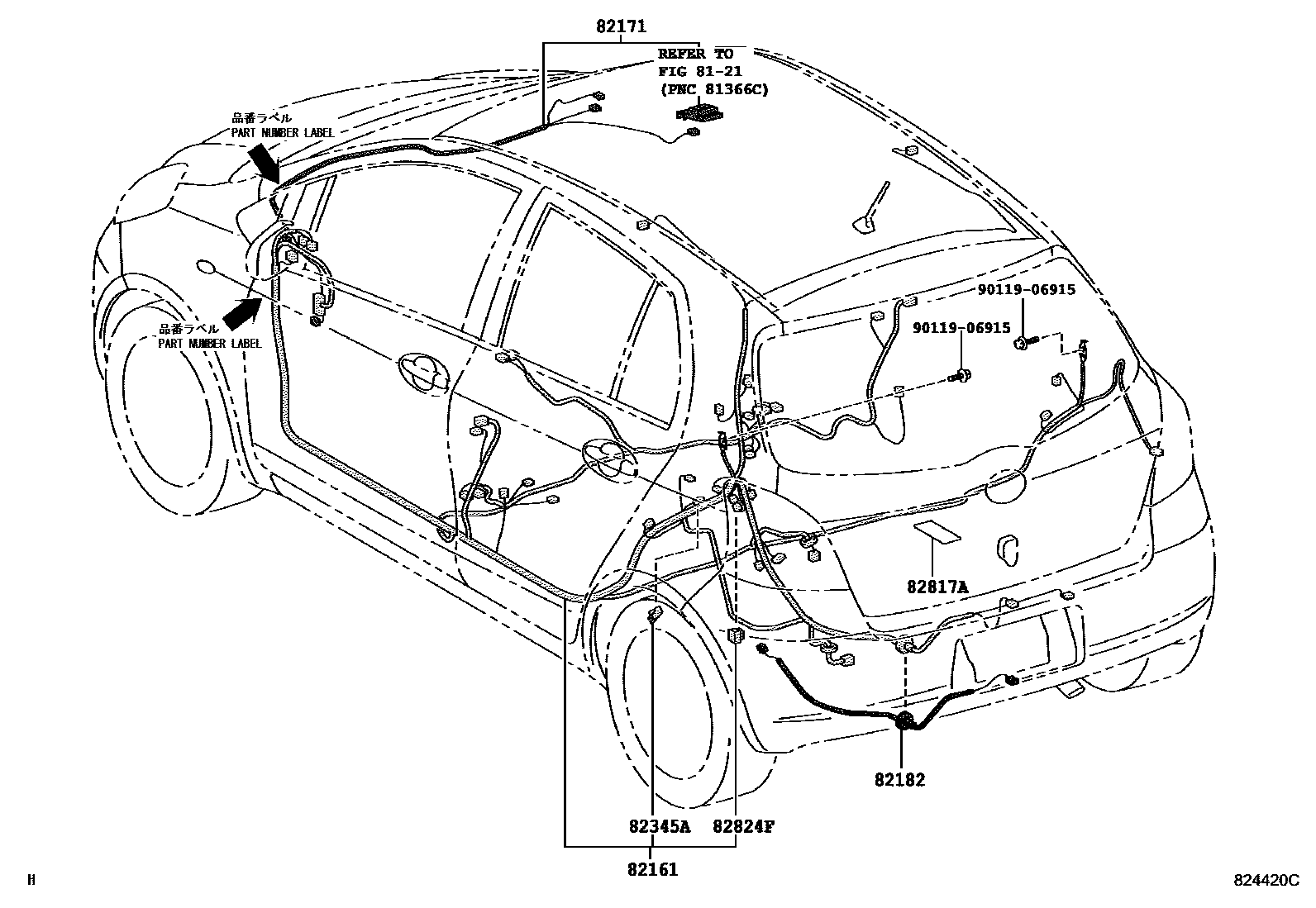

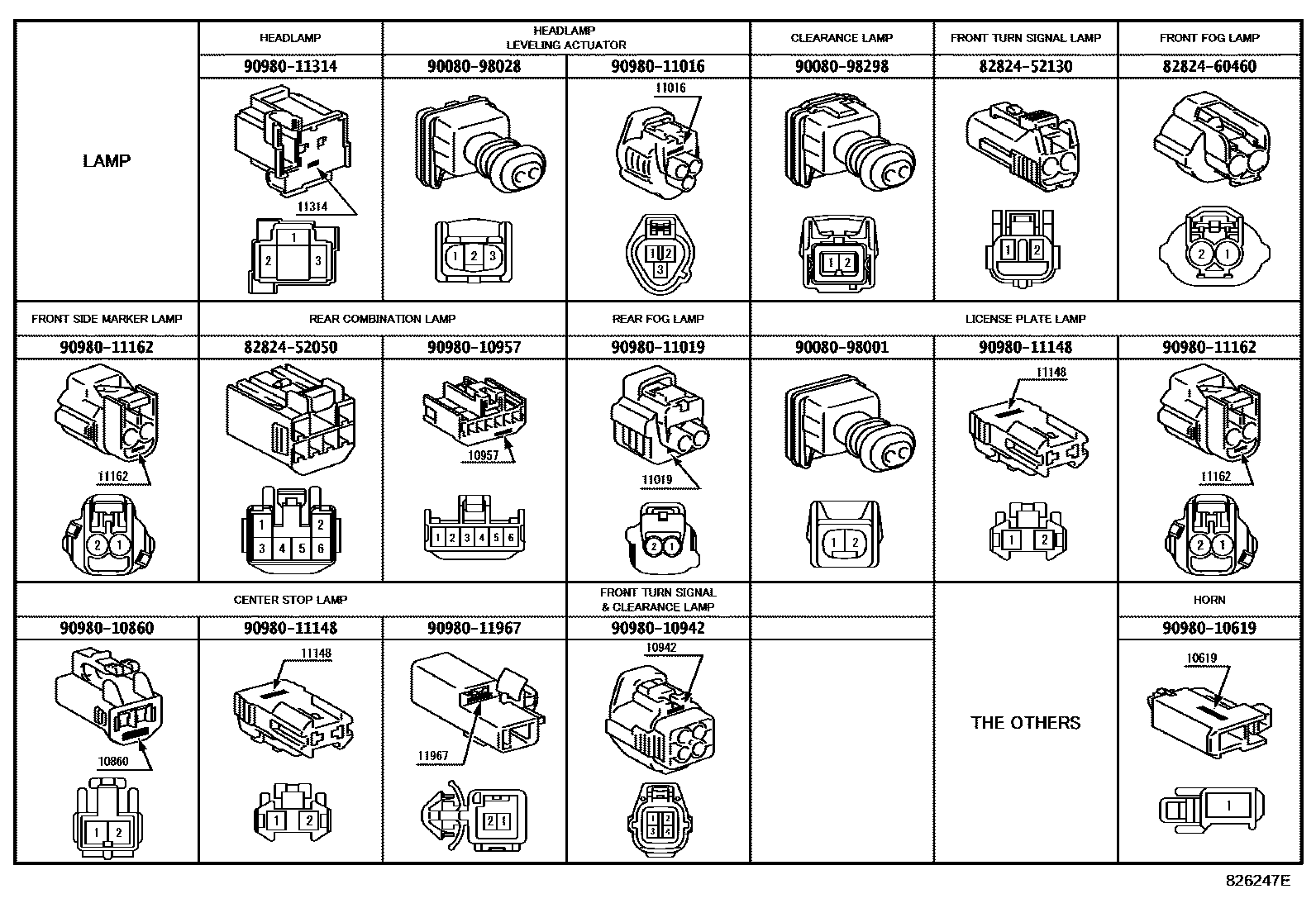

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-52D20 · 82111-52D30 · 82111-52N20 · 82111-52Q60 · 82111-52S00 · 82111-52S01 · 82111-52S80 · 82111-52S81 · 82111-52S82 · 82111-52S90 · 82111-52S91 · 82111-52X40 · 82111-52X41 |
| 82112 | Engine room wiring harness No. 2 | 82112-52010 · 82112-52020 · 82112-52040 · 82112-52050 · 82112-52250 · 82112-52260 · 82112-52270 · 82112-52280 · 82112-52350 · 82112-52361 · 82112-52380 · 82112-52390 · 82112-52440 · 82112-52450 · 82112-52460 · 82112-52470 |
| 82121 | Engine wiring harness | 82121-52A50 · 82121-52A60 · 82121-52A70 · 82121-52A90 · 82121-52B00 · 82121-52F30 · 82121-52F31 · 82121-52G90 · 82121-52Q40 · 82121-52R00 |
| 82123 | Engine No. 3 wiring harness | 82123-52270 · 82123-52280 |
| 82141 | Dashboard wiring harness | 82141-52V60 · 82141-52V61 · 82141-52V70 · 82141-52V71 · 82141-52V80 · 82141-52V81 · 82141-52V90 · 82141-52V91 · 82141-52W00 · 82141-52W10 · 82141-52W20 · 82141-52W30 · 82141-5CT70 · 82141-5CT71 · 82141-5CT80 · 82141-5CT81 · 82141-5CT90 · 82141-5CT91 · 82141-5CU00 · 82141-5CU01 · 82141-5CU70 · 82141-5CU80 · 82141-5CU90 · 82141-5CU91 · 82141-5CV00 · 82141-5DD40 · 82141-5DD50 · 82141-5DE50 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-52071 · 82142-52150 |
| 82151 | Right front door wiring harness | 82151-52A30 · 82151-52A70 · 82151-52A80 · 82151-52B10 · 82151-52B50 · 82151-52B90 |
| 82152 | Left front door wiring harness | 82152-52640 · 82152-52680 · 82152-52720 · 82152-52760 · 82152-52770 · 82152-52790 · 82152-52G80 |
| 82153A | Right rear door wiring harness | 82153-52240 · 82153-52290 · 82153-52310 · 82153-52470 |
| 82154A | Left rear door wiring harness | 82153-52240 · 82153-52290 · 82153-52310 · 82153-52470 |
| 82161 | floor wiring harness | 82161-52D10 · 82161-52D20 · 82161-52D40 · 82161-52D50 · 82161-52D70 · 82161-52D80 · 82161-52D90 · 82161-52E00 · 82161-52E60 · 82161-52E70 · 82161-52T00 · 82161-52T01 · 82161-52T10 · 82161-52T11 · 82161-52T50 · 82161-52T60 · 82161-52U00 · 82161-52U01 · 82161-52U10 · 82161-52U80 · 82161-52U90 · 82161-52V00 · 82161-52V01 · 82161-52V10 |
| 82171 | Roof No. 1 wiring harness | 82171-52280 · 82171-52400 |
| 82182 | Luggage No. 2 wiring harness | 82182-52050 |
| 82184 | Rear door No. 1 wiring harness | 82184-52310 · 82184-52320 · 82184-52330 · 82184-52340 |
| 82185 | Rear door wiring harness No. 2 | 82185-52290 · 82185-52510 |
| 82186 | Rear window wiring harness No. 1 | 82186-52090 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52080 |
| 82666B | No. 3 connector holder | 82666-52090 · 82666-52100 |
| 82817A | No. 2 wire harness protection device | 82817-16100 · 82817-52710 |
| 82817C | No. 4 wire harness protection device | 82817-52511 · 82817-52580 |
| 82817J | No. 9 wire harness protection device | 82817-52620 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824E | Harness connector | 82824-21030 · 82824-22070 · 82824-47210 · 82824-52080 · 82824-52280 · 82824-52290 |
| 82824F | Harness connector | 82824-44030 |
| 82825L | Harness connector | 82824-52310 |
