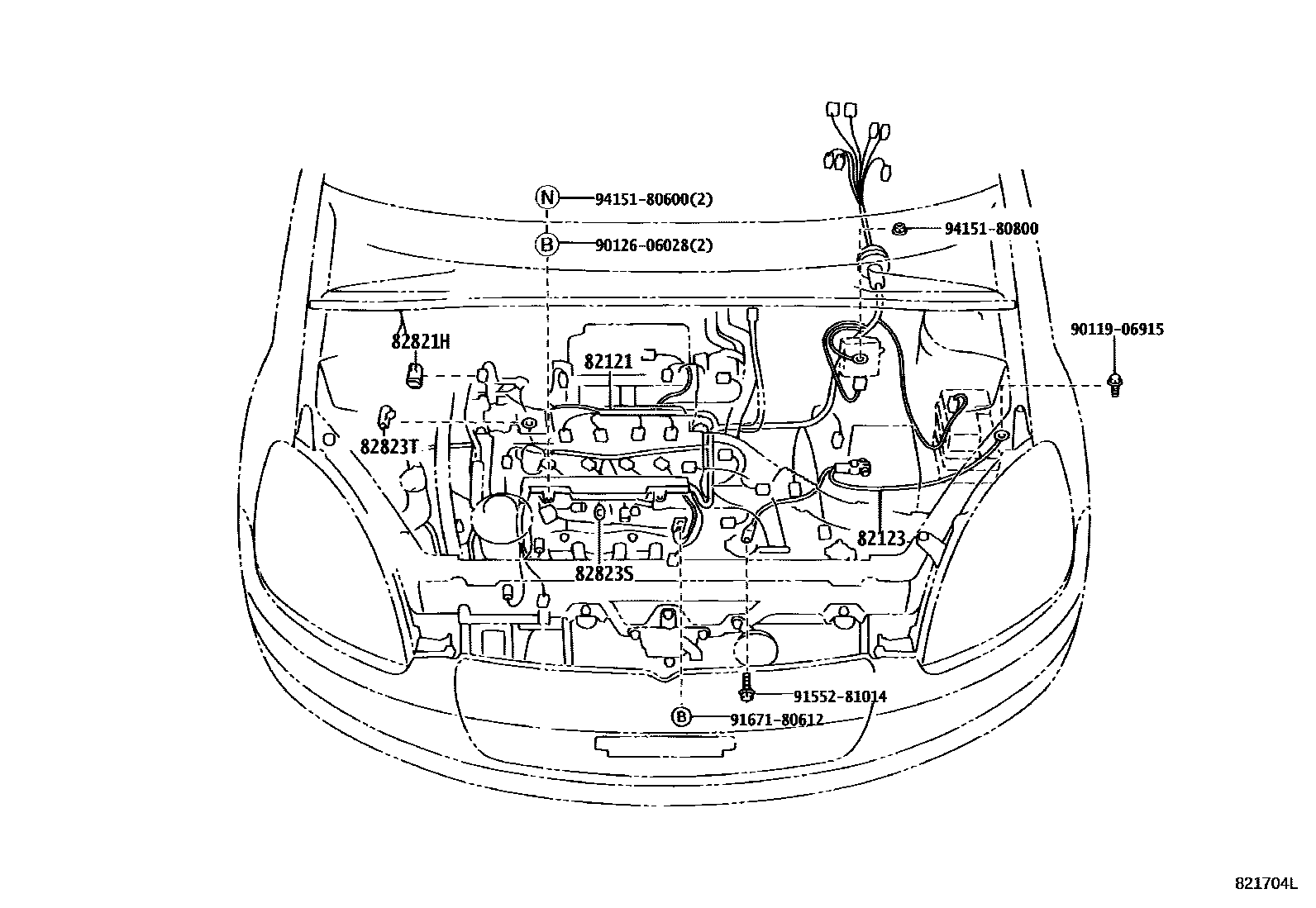

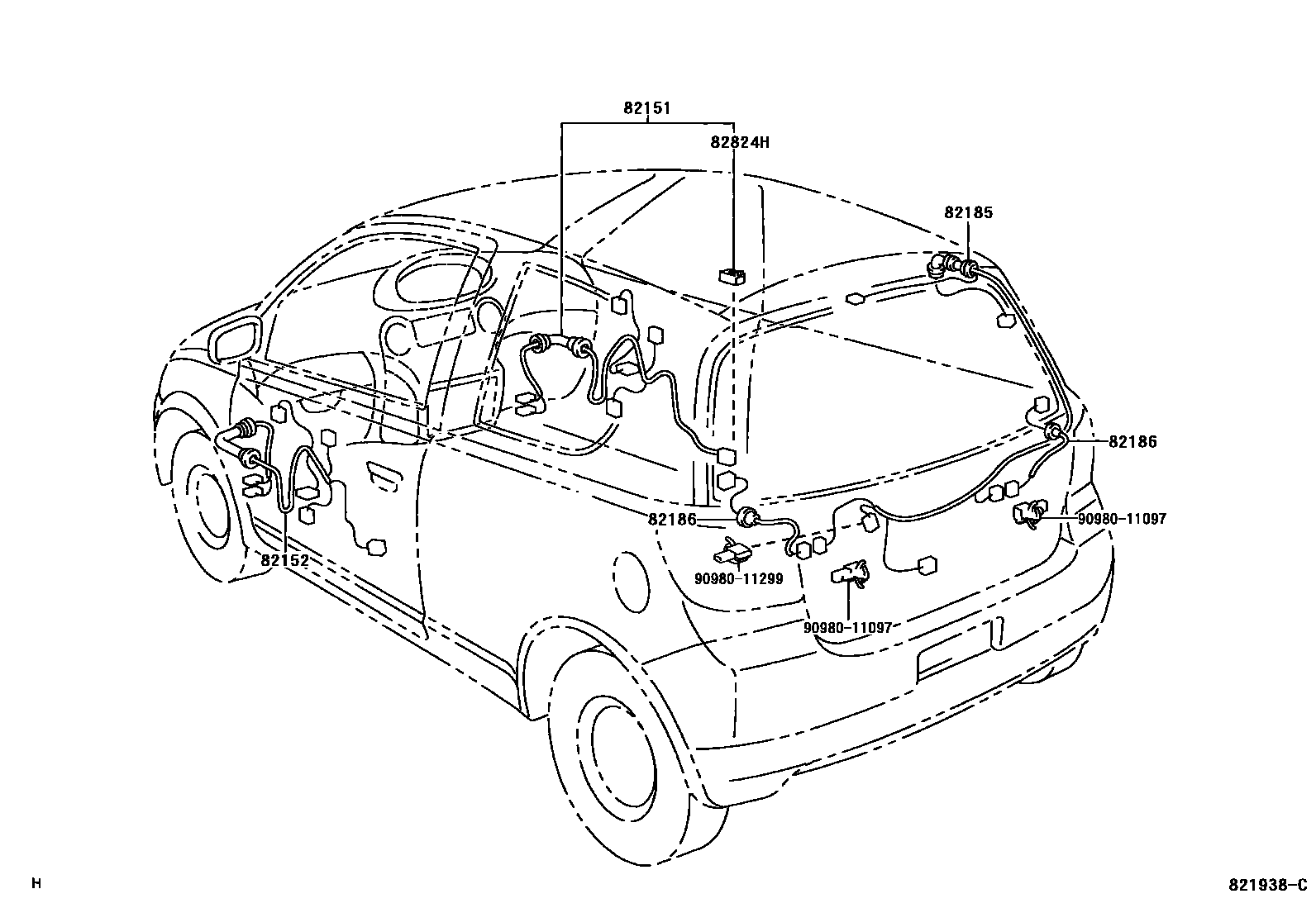

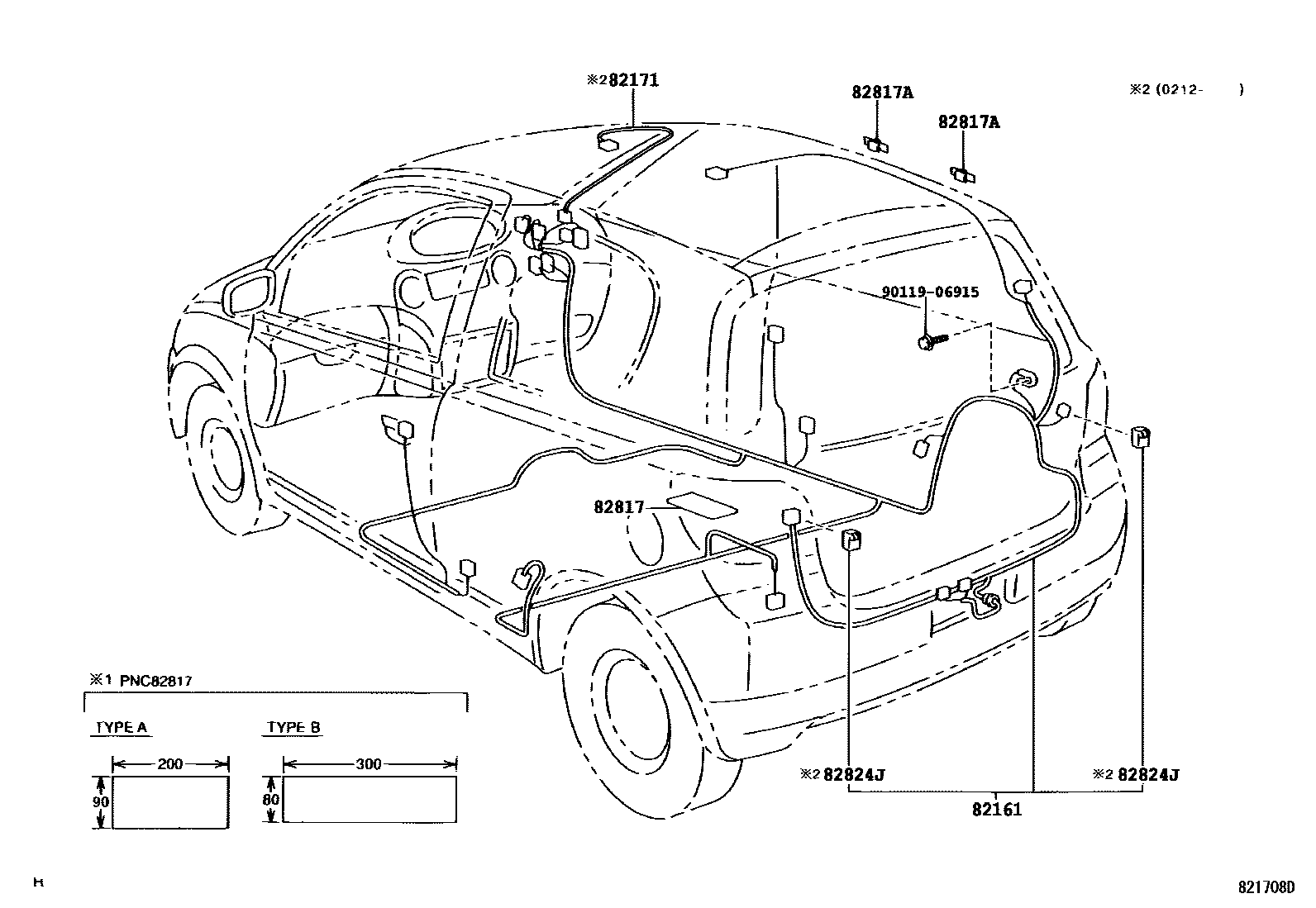

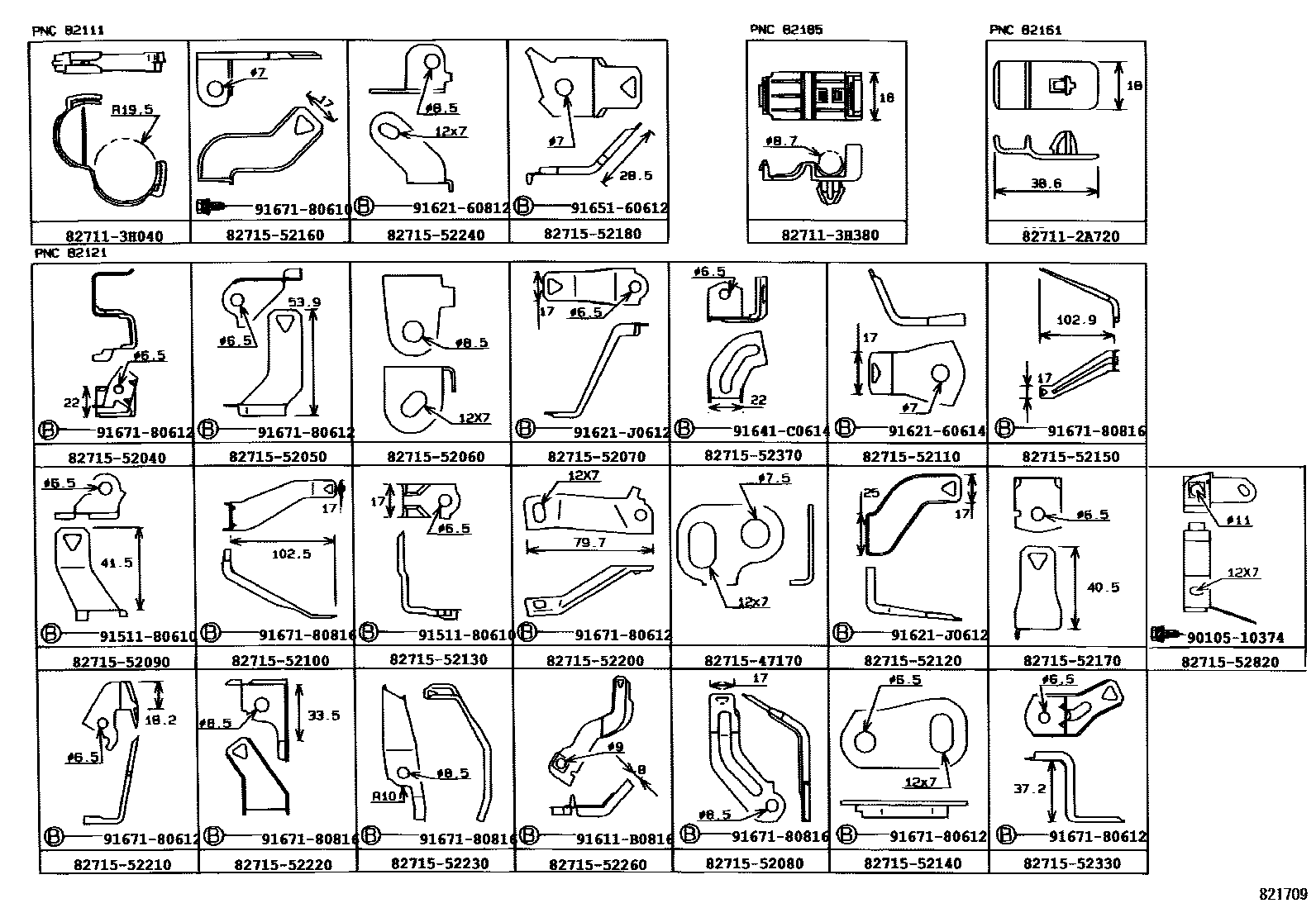

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 12 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

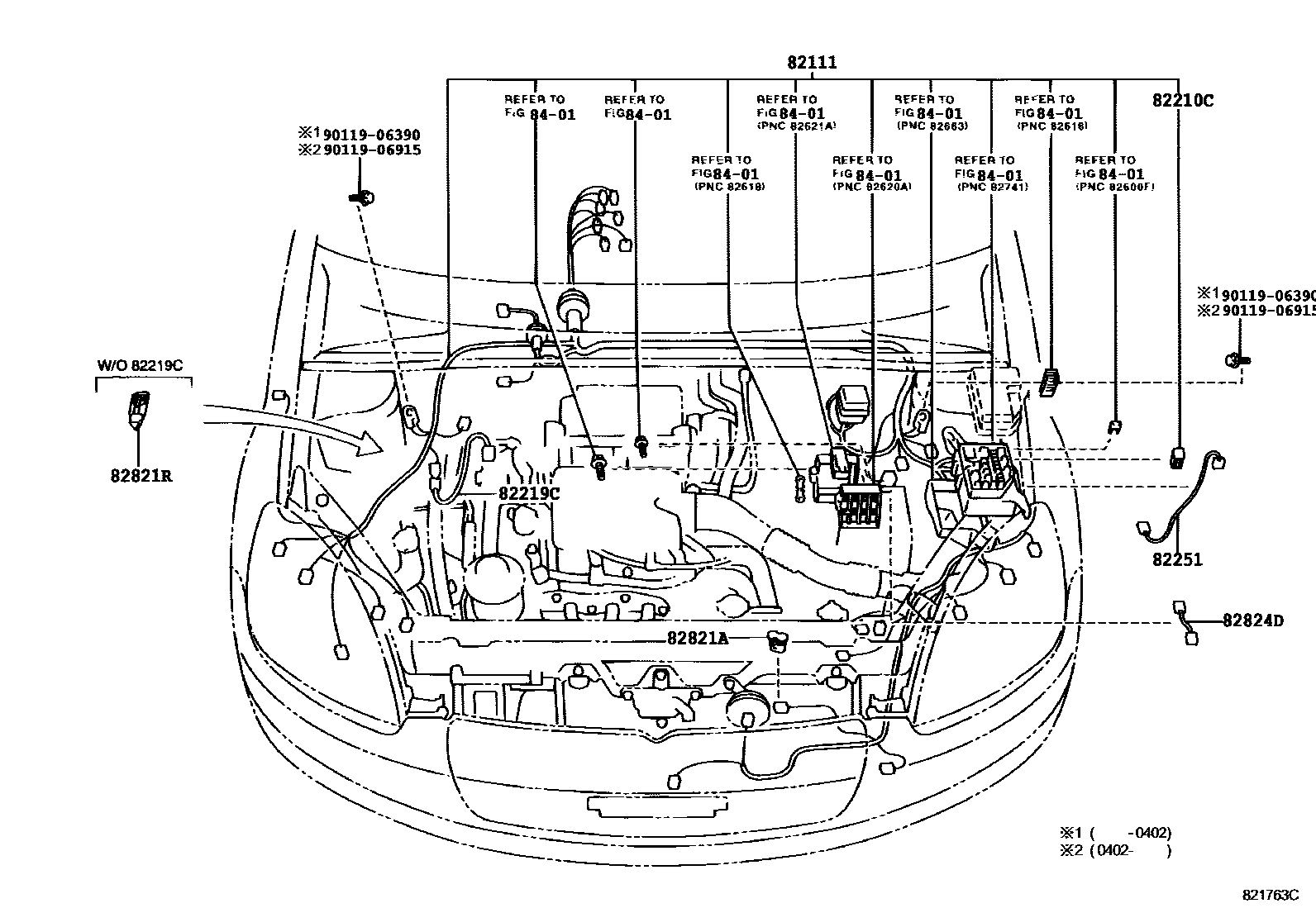

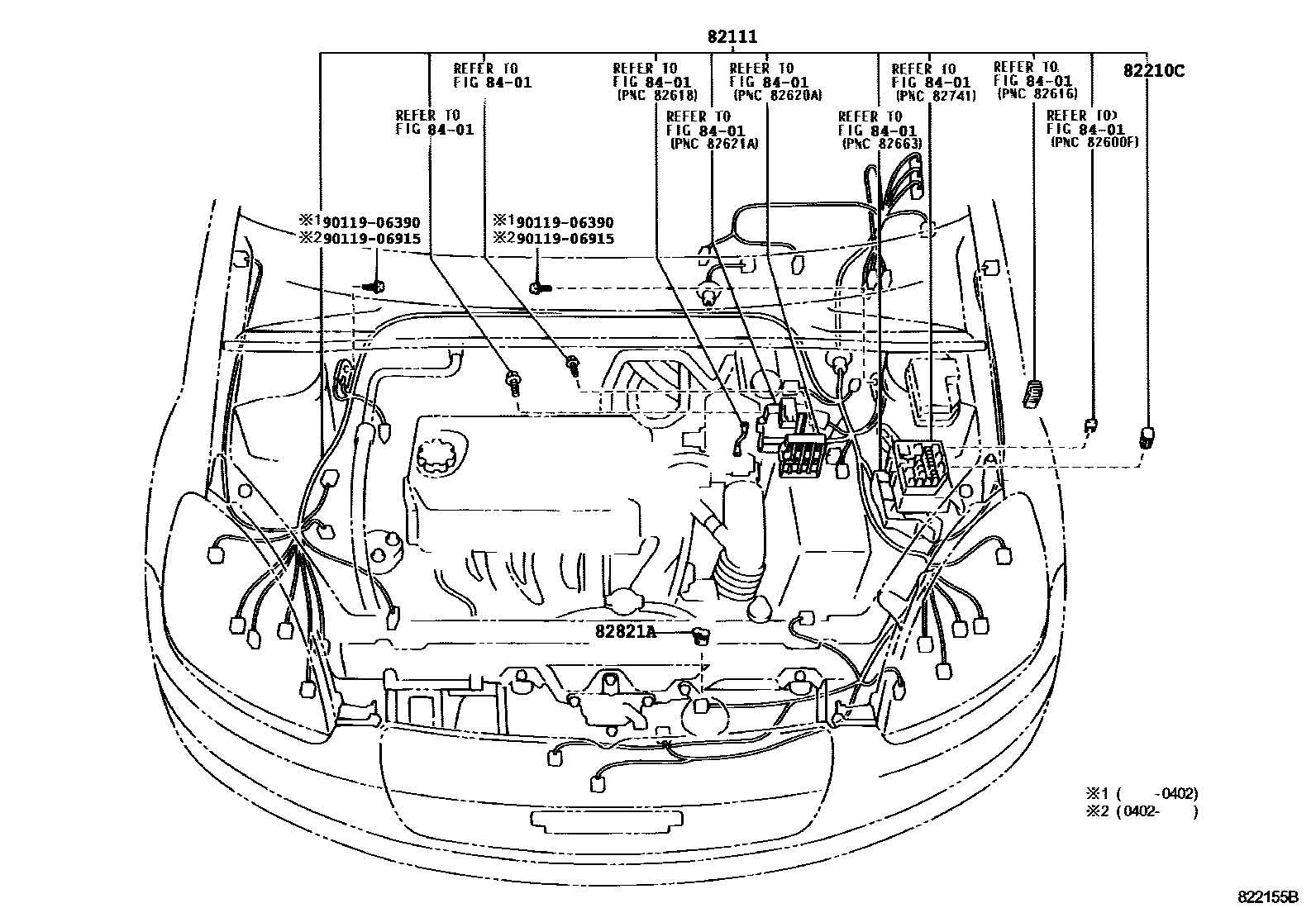

| 82111 | Engine room main wiring harness | 82111-52010 · 82111-52011 · 82111-52030 · 82111-52031 · 82111-52032 · 82111-52240 · 82111-52241 · 82111-52242 · 82111-52250 · 82111-52251 · 82111-52252 · 82111-52260 · 82111-52261 · 82111-52262 · 82111-52270 · 82111-52271 · 82111-52272 · 82111-52280 · 82111-52281 · 82111-52282 · 82111-52283 · 82111-52290 · 82111-52291 · 82111-52292 · 82111-52293 · 82111-52300 · 82111-52301 · 82111-52302 · 82111-52303 · 82111-52310 · 82111-52311 · 82111-52312 · 82111-52313 · 82111-52880 · 82111-52881 · 82111-52882 · 82111-5D280 · 82111-5D290 · 82111-5D470 · 82111-5D480 · 82111-5D490 · 82111-5D500 · 82111-5D510 · 82111-5D520 · 82111-5D530 · 82111-5D540 · 82111-5D550 · 82111-5D560 · 82115-52010 · 82115-52011 · 82115-52040 |

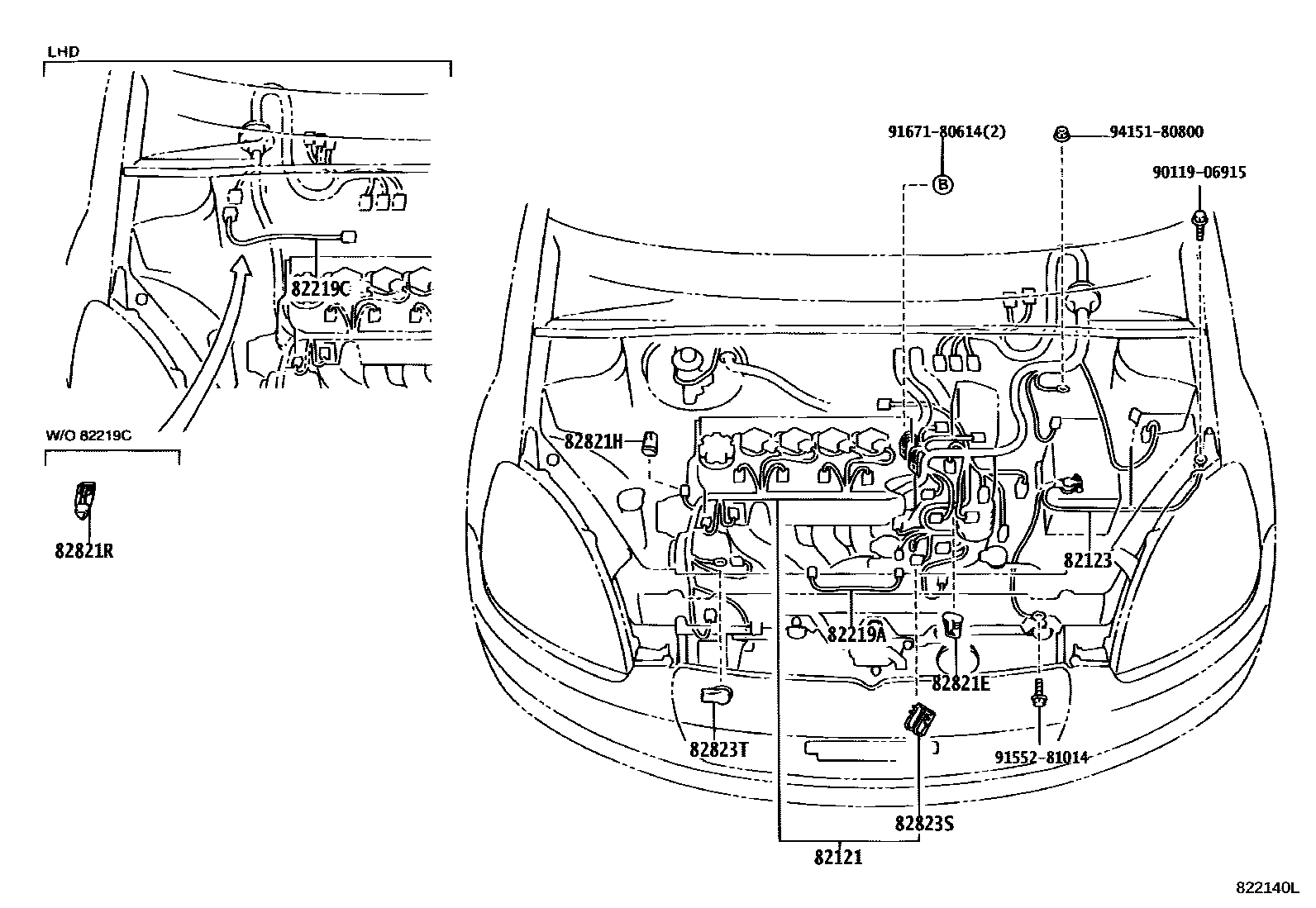

| 82121 | Engine wiring harness | 82121-52010 · 82121-52011 · 82121-52020 · 82121-52021 · 82121-52090 · 82121-52091 · 82121-52092 · 82121-52093 · 82121-52100 · 82121-52101 · 82121-52102 · 82121-52103 · 82121-52104 · 82121-52110 · 82121-52111 · 82121-52120 · 82121-52121 · 82121-52150 · 82121-52151 · 82121-52160 · 82121-52161 · 82121-52190 · 82121-52200 · 82121-52860 · 82121-52870 · 82121-52880 · 82121-52890 · 82121-5C010 · 82121-5C020 · 82121-5C030 · 82121-5C040 |
| 82123 | Engine No. 3 wiring harness | 82123-52010 · 82123-52020 · 82123-52050 · 82123-52060 · 82123-52061 · 82123-52070 · 82123-52071 |

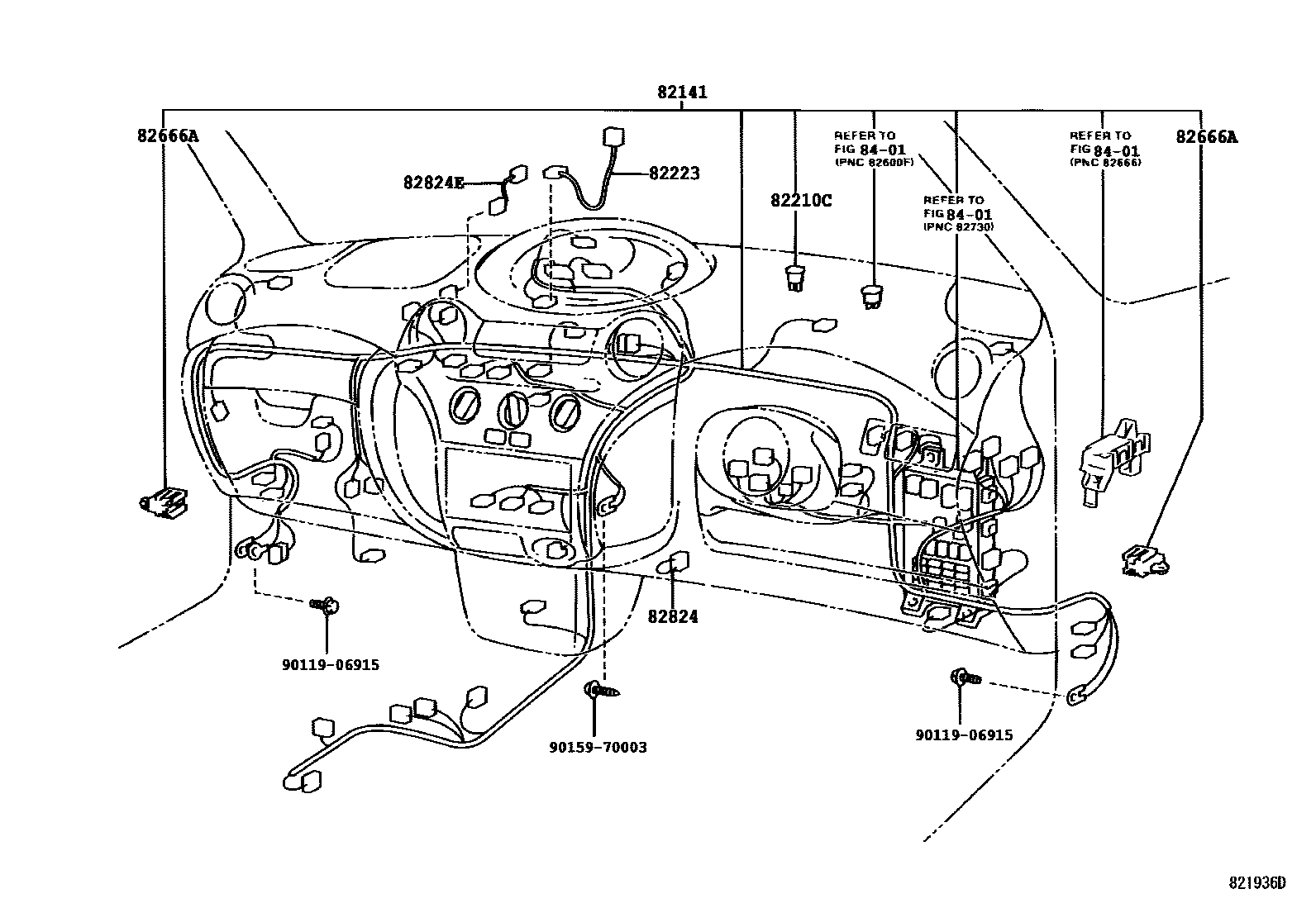

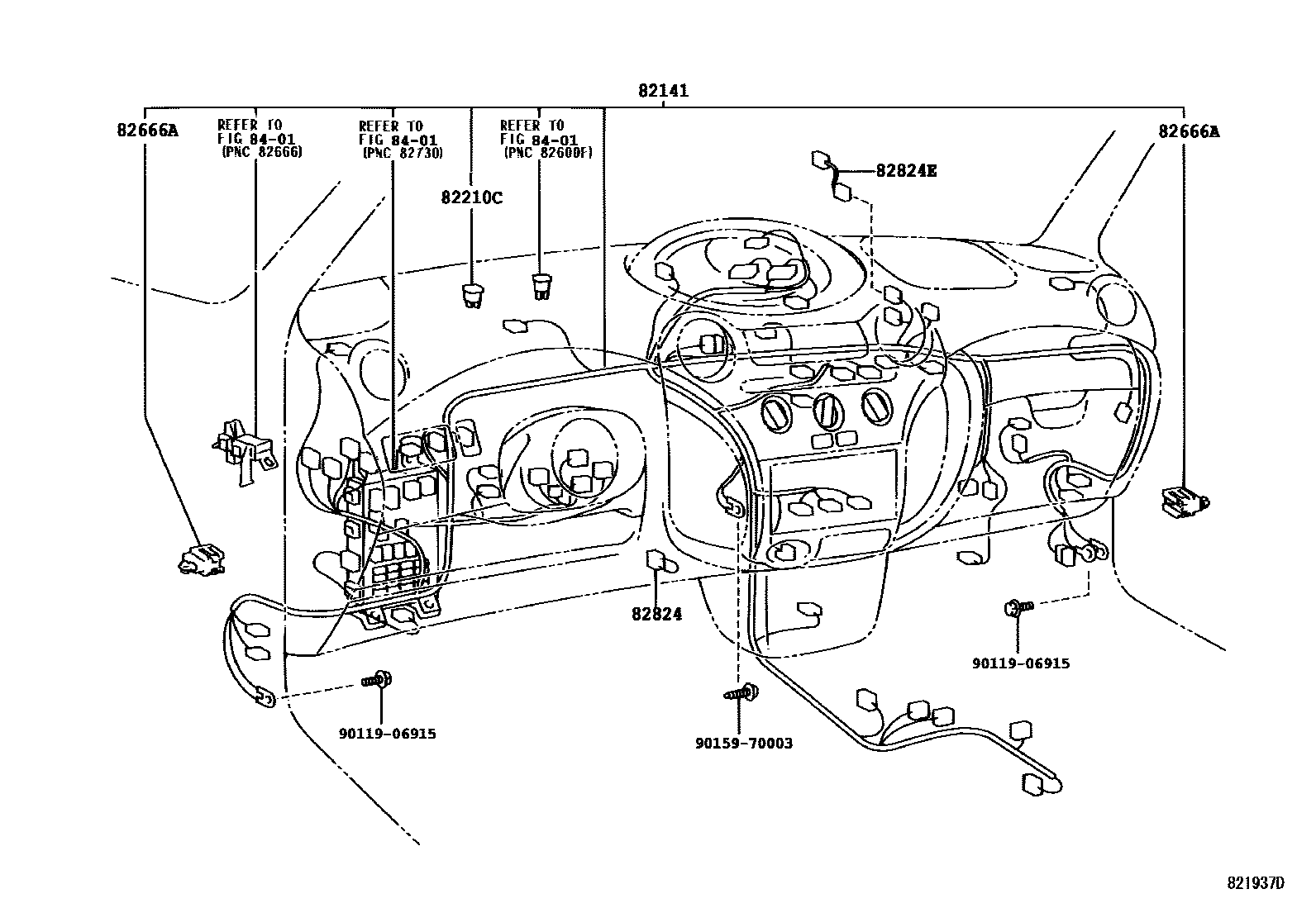

| 82141 | Dashboard wiring harness | 82141-52020 · 82141-52021 · 82141-52022 · 82141-52023 · 82141-52050 · 82141-52051 · 82141-52052 · 82141-52053 · 82141-52270 · 82141-52271 · 82141-52272 · 82141-52280 · 82141-52281 · 82141-52282 · 82141-52310 · 82141-52311 · 82141-52312 · 82141-52320 · 82141-52321 · 82141-52322 · 82141-52350 · 82141-52351 · 82141-52352 · 82141-52360 · 82141-52361 · 82141-52362 · 82141-52390 · 82141-52391 · 82141-52392 · 82141-52400 · 82141-52401 · 82141-52402 · 82141-52430 · 82141-52431 · 82141-52432 · 82141-52440 · 82141-52441 · 82141-52442 · 82141-52A50 · 82141-52A60 · 82141-5C631 · 82141-5C641 · 82141-5C651 · 82141-5C661 · 82141-5C671 · 82141-5C681 · 82141-5C691 · 82141-5C701 · 82141-5D231 · 82141-5D241 · 82141-5D251 · 82141-5D261 · 82141-5D271 · 82141-5D281 · 82141-5D291 · 82141-5D301 · 82141-5D720 · 82145-52230 · 82145-52231 · 82145-5C520 |

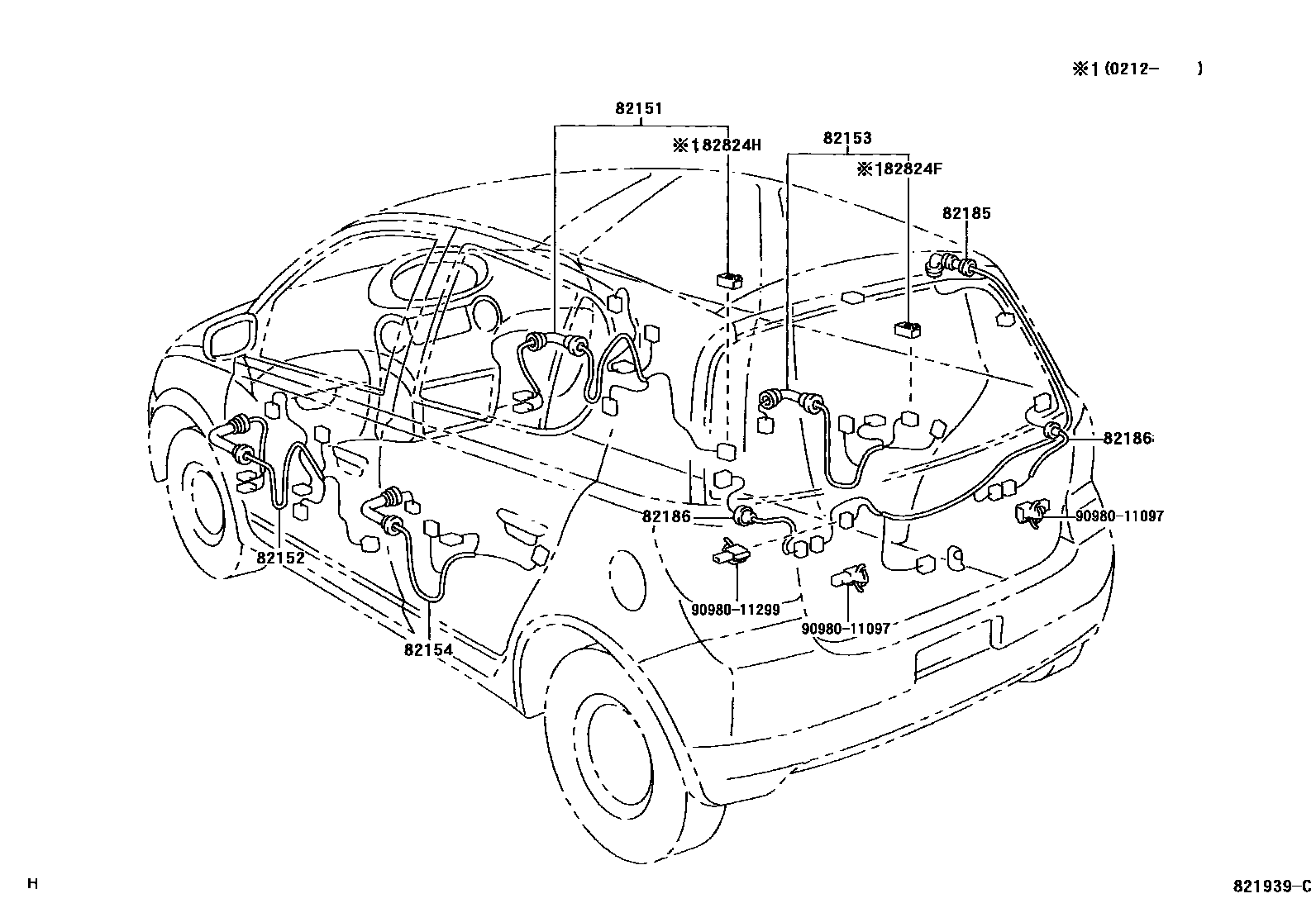

| 82151 | Right front door wiring harness | 82151-52011 · 82151-52021 · 82151-52041 · 82151-52051 · 82151-52061 · 82151-52071 · 82151-52080 · 82151-52081 · 82151-52082 · 82151-52083 · 82151-52091 · 82151-52101 · 82151-52111 · 82151-52121 |
| 82152 | Left front door wiring harness | 82152-52011 · 82152-52021 · 82152-52041 · 82152-52051 · 82152-52061 · 82152-52071 · 82152-52080 · 82152-52081 · 82152-52091 · 82152-52101 · 82152-52111 |
| 82153 | Rear door wiring harness No. 1 | 82153-52010 · 82153-52020 |
| 82154 | Rear door wiring harness No. 2 | 82154-52010 · 82154-52020 |

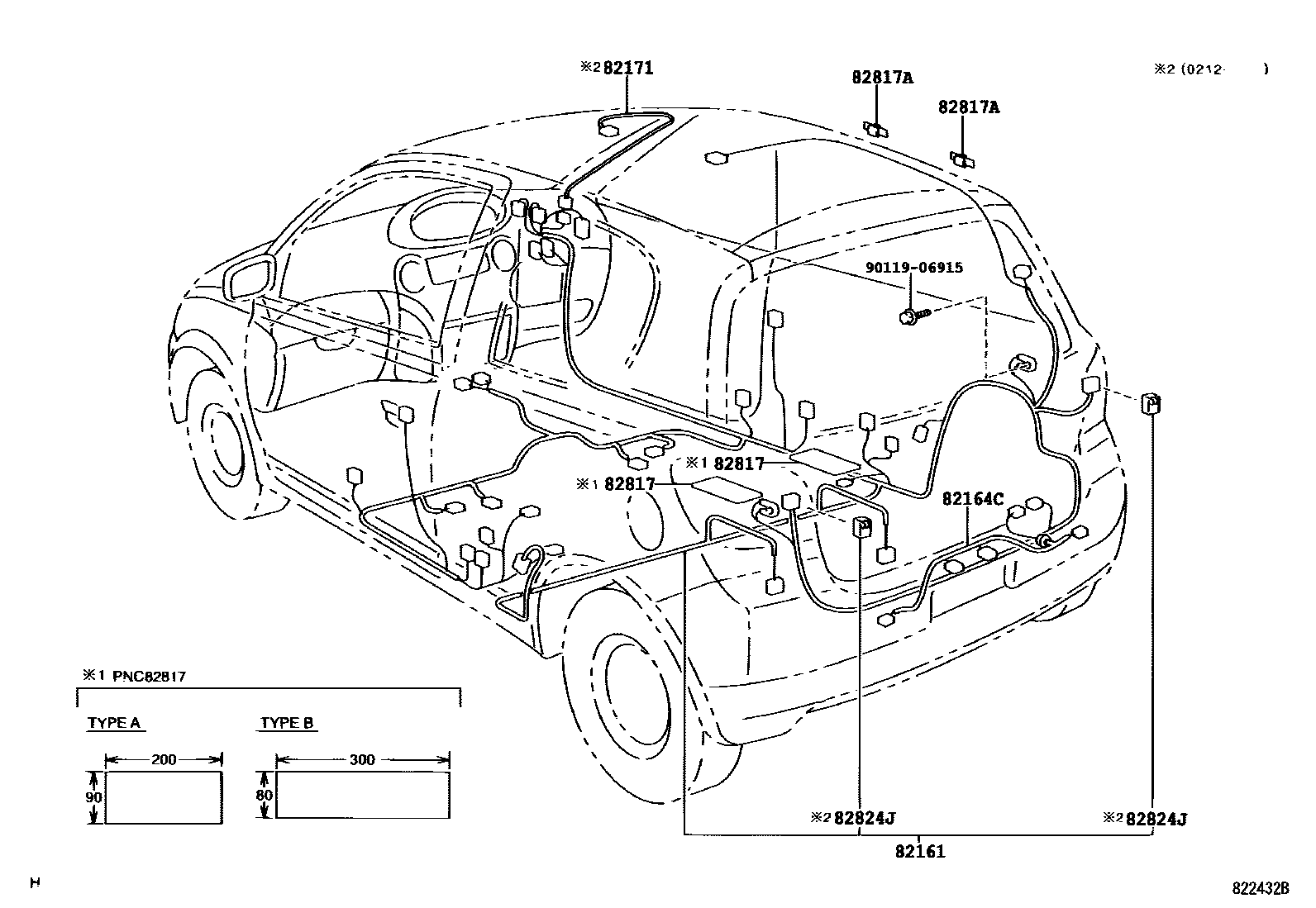

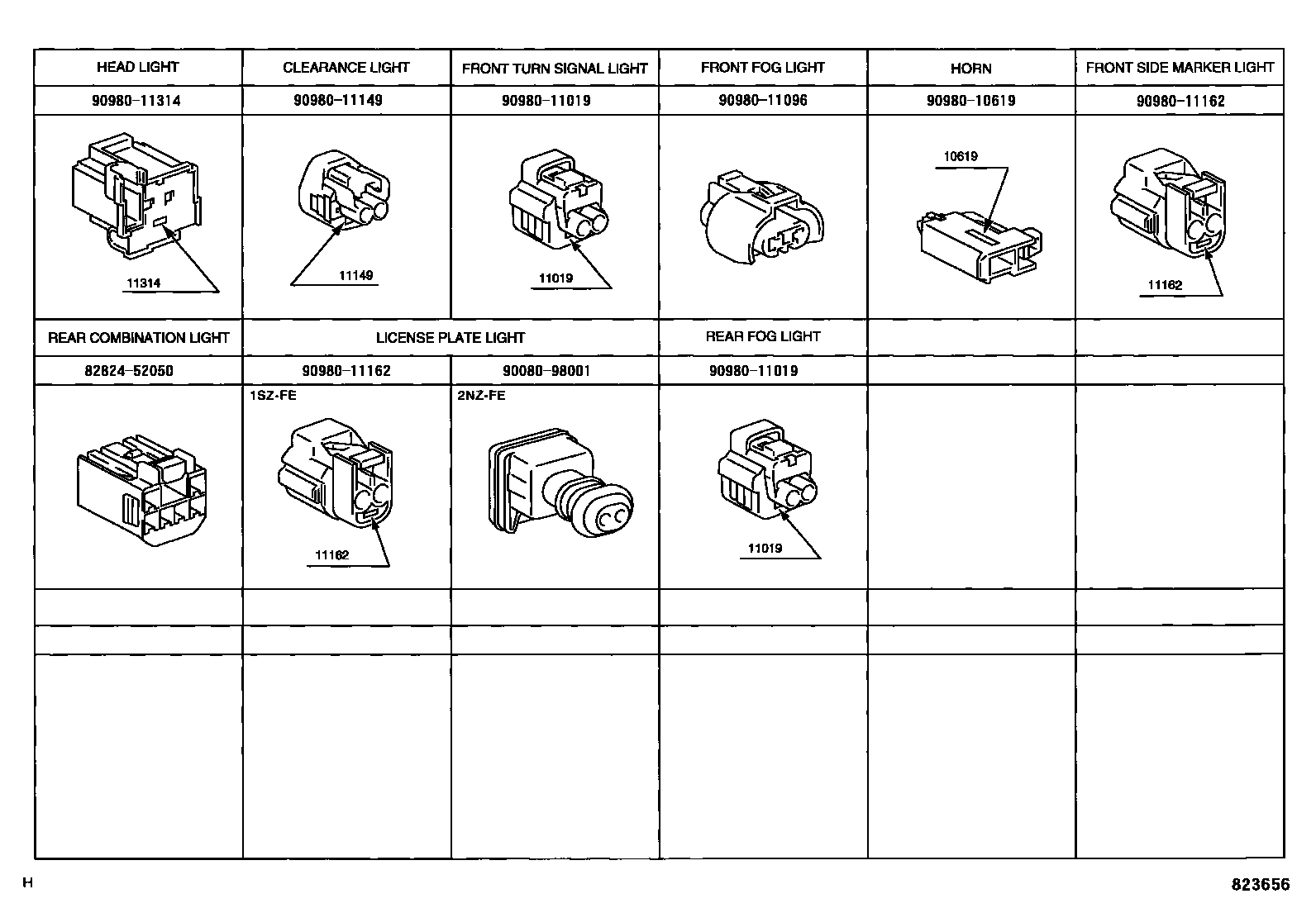

| 82161 | floor wiring harness | 82161-52030 · 82161-52040 · 82161-52050 · 82161-52170 · 82161-52171 · 82161-52180 · 82161-52190 · 82161-52191 · 82161-52200 · 82161-52201 · 82161-52210 · 82161-52220 · 82161-52221 · 82161-52800 · 82161-52810 · 82161-5C040 · 82161-5D050 · 82161-5D080 · 82161-5D590 · 82161-5D610 · 82161-5D620 · 82161-5D640 · 82161-5D660 · 82161-5D670 · 82161-5D710 |
| 82164C | No. 4 floor wiring harness | 82164-52010 · 82164-52060 |
| 82171 | Roof No. 1 wiring harness | 82171-52190 · 82171-52230 |
| 82185 | Rear door wiring harness No. 2 | 82185-52010 · 82185-52020 · 82185-52040 · 82185-52050 · 82185-52060 · 82185-52070 · 82185-52080 · 82185-52090 · 82185-52140 · 82185-52150 · 82185-52160 · 82185-52170 |
| 82186 | Rear window wiring harness No. 1 | 82186-52010 |
| 82210C | fuse | 90982-08283 · 90982-08284 · 90982-08285 |
| 82219A | sensor harness | 82219-52010 |
| 82219C | sensor harness | 82219-52020 |
| 82223 | switch harness | 82223-52010 |
| 82251 | Speed sensor wiring harness | 82251-52010 |
| 82666A | Connector holder No. 2 | 82666-52020 · 82666-52030 |
| 82817 | No. 1 wire harness protection device | 82817-16100 · 82817-30150 |
| 82817A | No. 2 wire harness protection device | 82817-52020 |
| 82821A | Connector cover | 82821-10050 |
| 82821E | Connector cover | 82821-22160 |
| 82821H | Connector cover | 82821-12400 |
| 82821R | Connector cover | 82821-22120 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-52100 |
| 82824D | Harness connector | 82824-52120 |
| 82824E | Harness connector | 82824-52110 |
| 82824F | Harness connector | 82824-52050 |
| 82824H | Harness connector | 82824-52050 |
| 82824J | Harness connector | 82824-52050 |
