Toyota YARIS 变速器油冷却器和配管(ATM) — Figure 3514

Toyota YARIS EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 9 PNC and OE references.

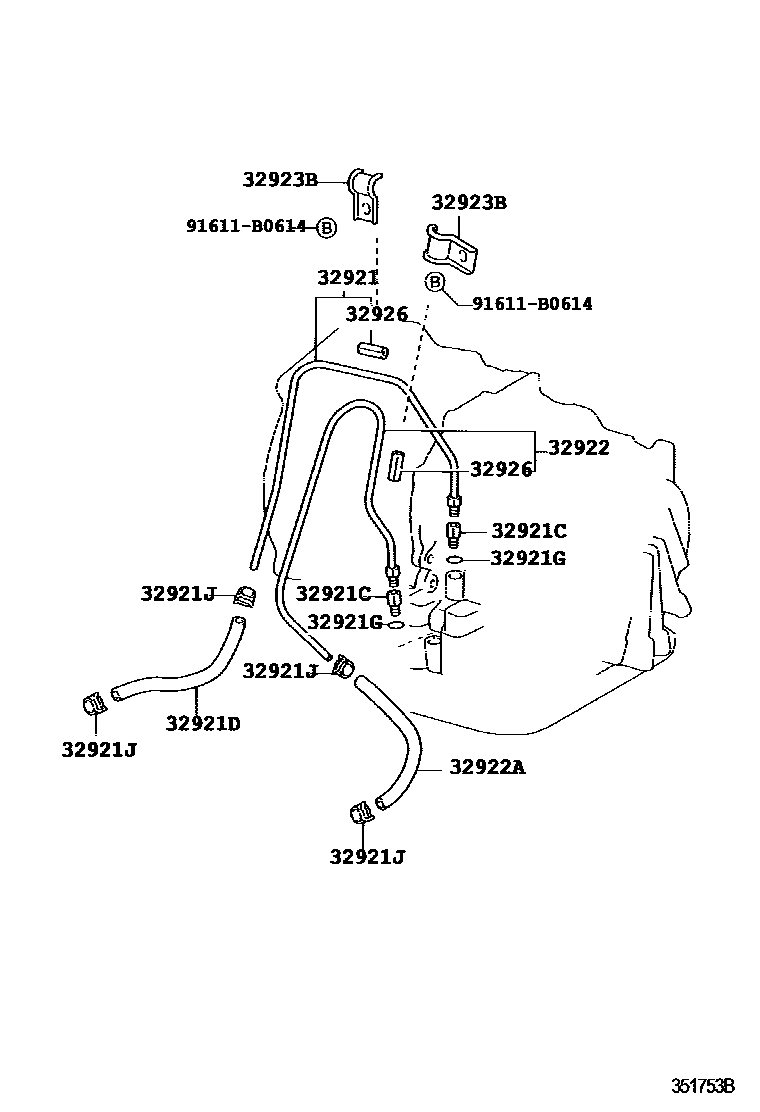

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 351753B
变速器油冷却器和配管(ATM) — 351753B (199903 – 200112)
Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 353630B
变速器油冷却器和配管(ATM) — 353630B (200112 – 999999)

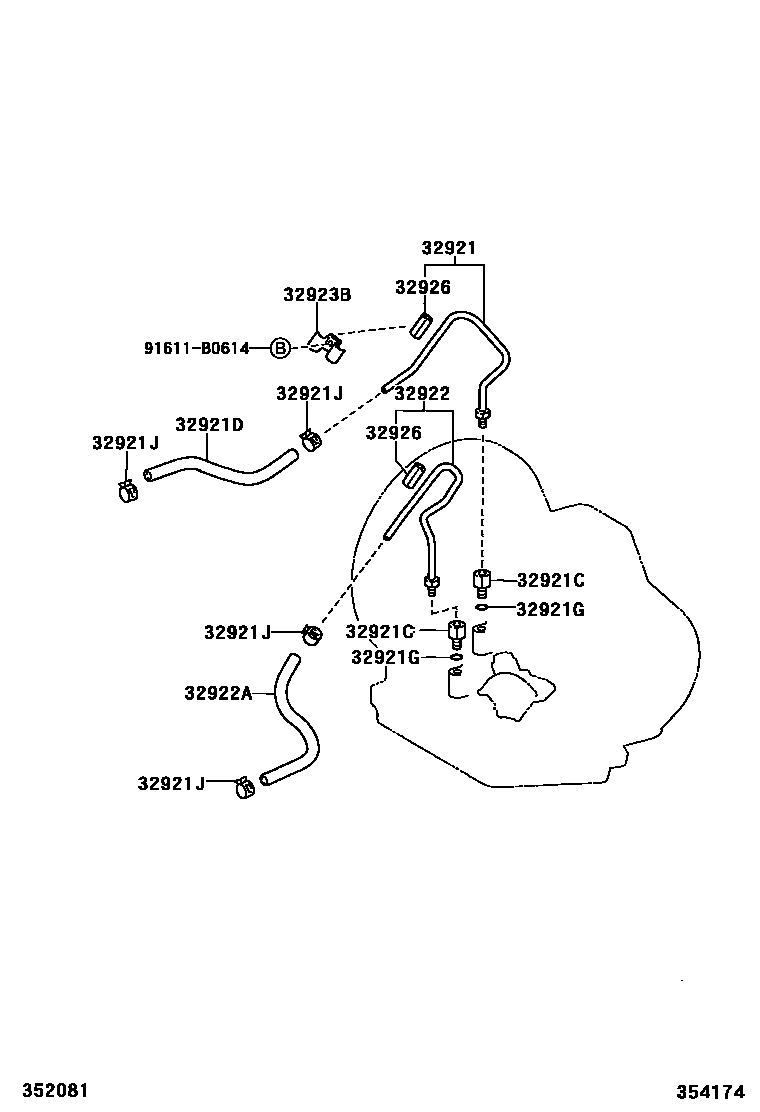

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 354174
变速器油冷却器和配管(ATM) — 354174 (199908 – 200504)

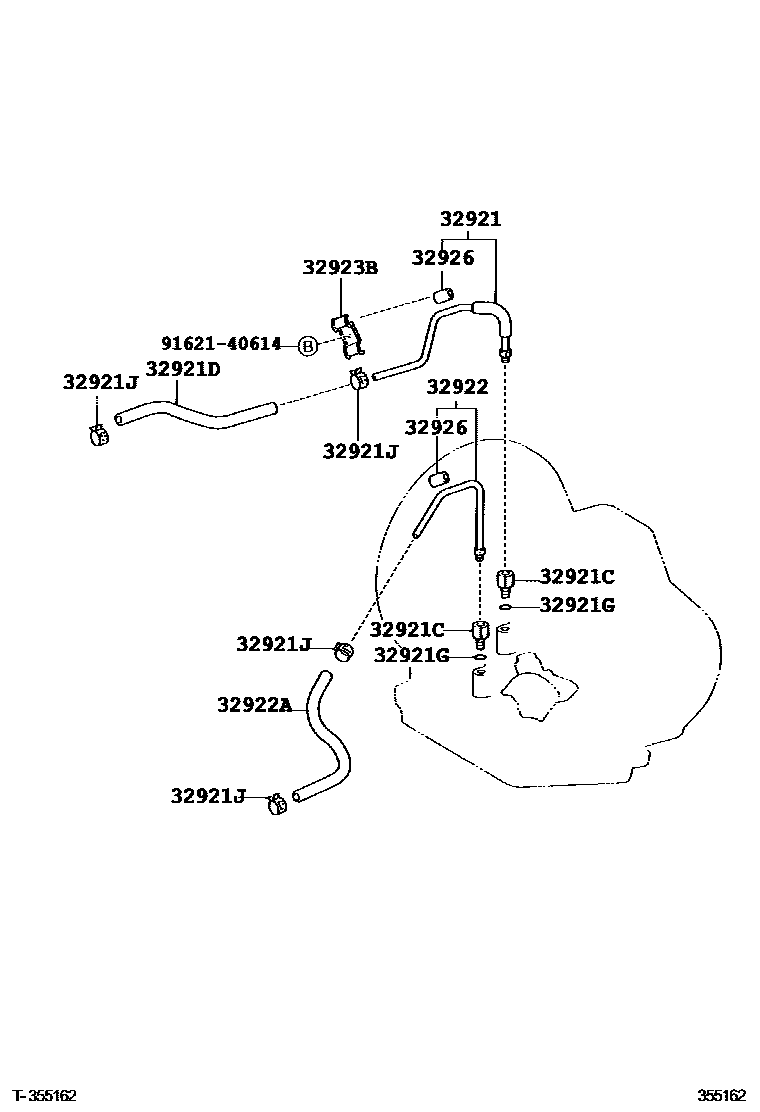

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 355162
变速器油冷却器和配管(ATM) — 355162 (200504 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-52010 · 32921-52020 · 32921-52090 · 32921-52100
32921CFitting (for transmission oil cooler tube)90404-14007
32921DHose (for transmission oil cooler oil inlet)90445-15042 · 90445-15047 · 90445-15050 · 90445-15054
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32921JClamp (for transmission oil cooler hose)90467-13039 · 96135-51300
32922No. 1 transmission oil cooler oil outlet pipe32922-52010 · 32922-52011 · 32922-52020 · 32922-52080 · 32922-52090
32922AHoses (for transmission oil cooler oil outlet)90445-15014 · 90445-15015 · 90445-15034 · 90445-15046 · 90445-15050
32923BNo. 1 automatic transmission oil cooler pipe clamp32924-20070 · 90462-10082 · 90462-10127 · 90462-12085
32926Automatic transmission oil cooler pipe cushion32926-10010 · 32926-30011
