Toyota YARIS 阀体和滤油网(ATM) — Figure 3512

Toyota YARIS EPC diagram 3512, 阀体和滤油网(ATM), with 6 images and 97 PNC and OE references.

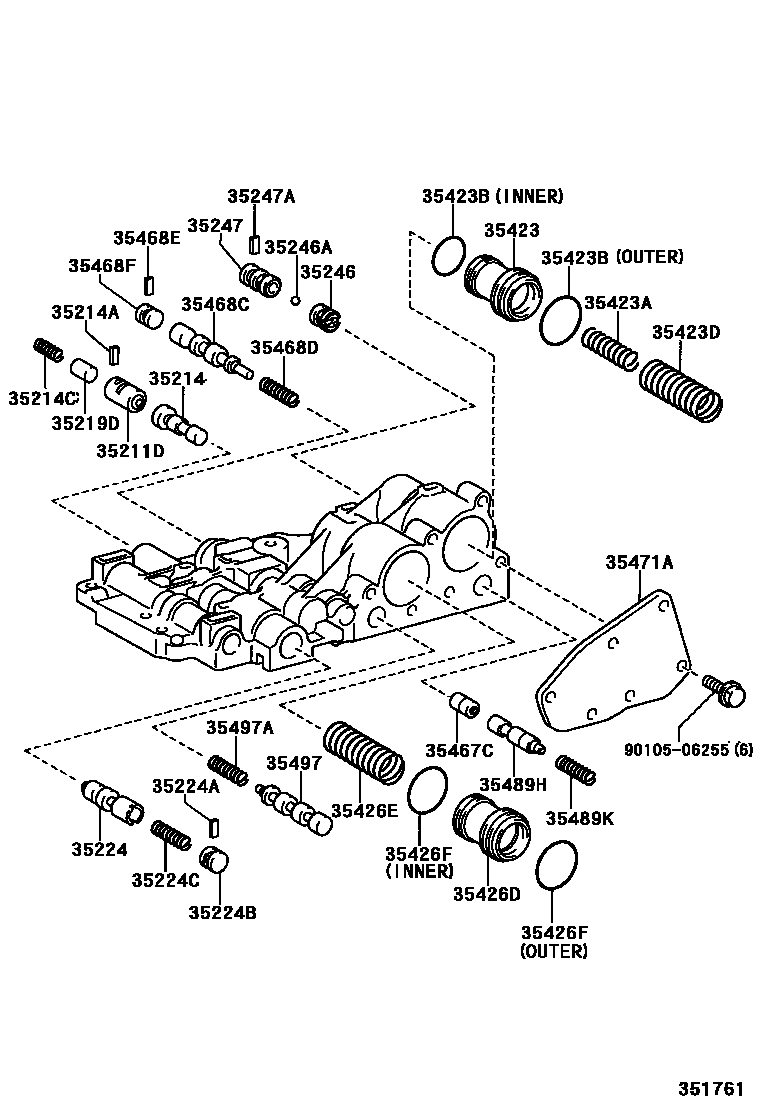

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 351761
阀体和滤油网(ATM) — 351761 (199903 – 200212)

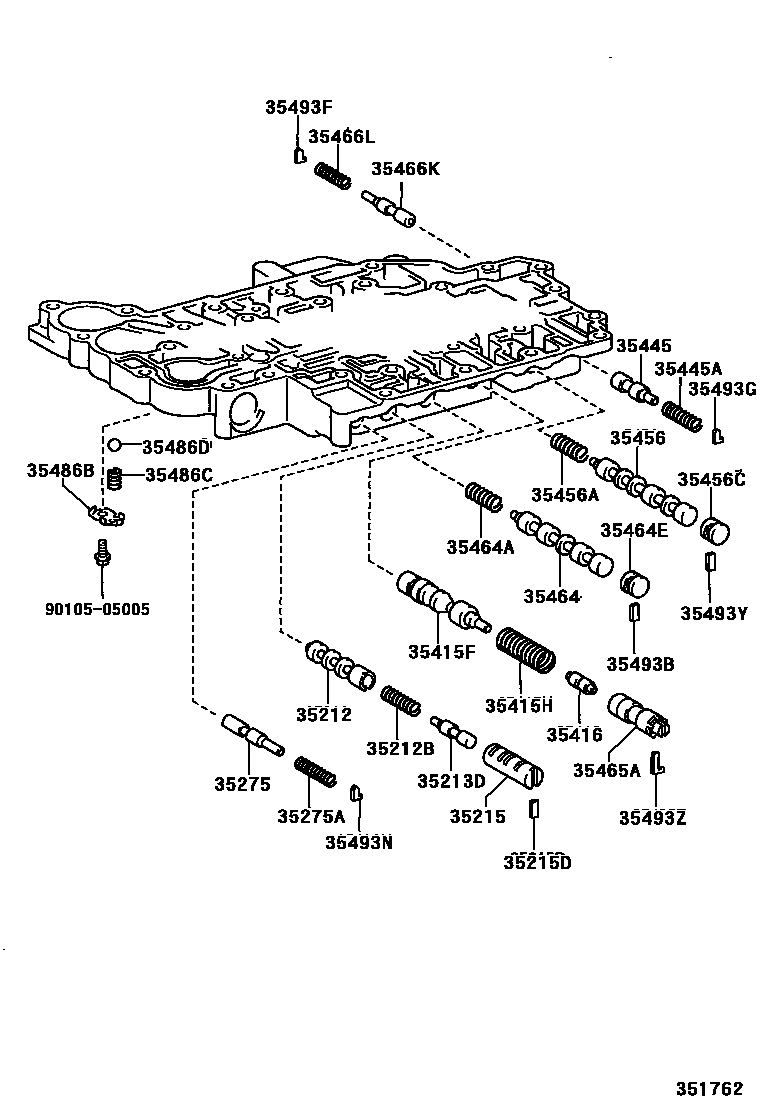

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 351762
阀体和滤油网(ATM) — 351762 (199903 – 200212)

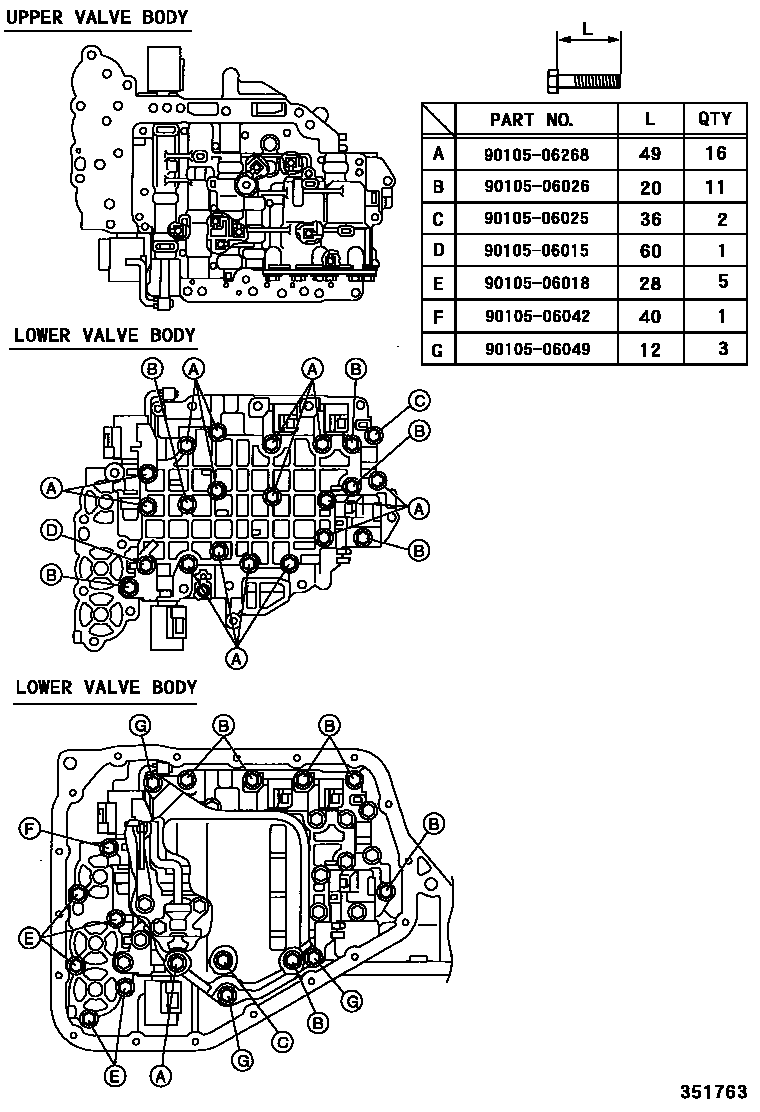

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 351763
阀体和滤油网(ATM) — 351763 (199903 – 200212)

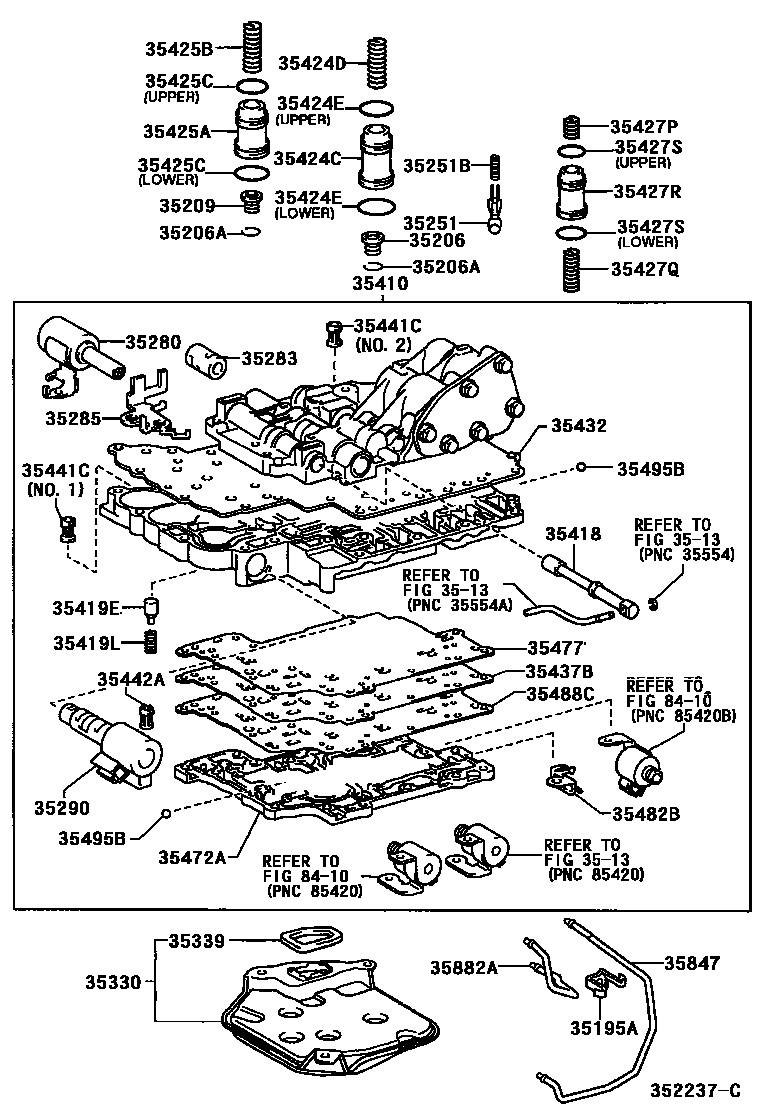

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 352237D
阀体和滤油网(ATM) — 352237D (199903 – 200212)

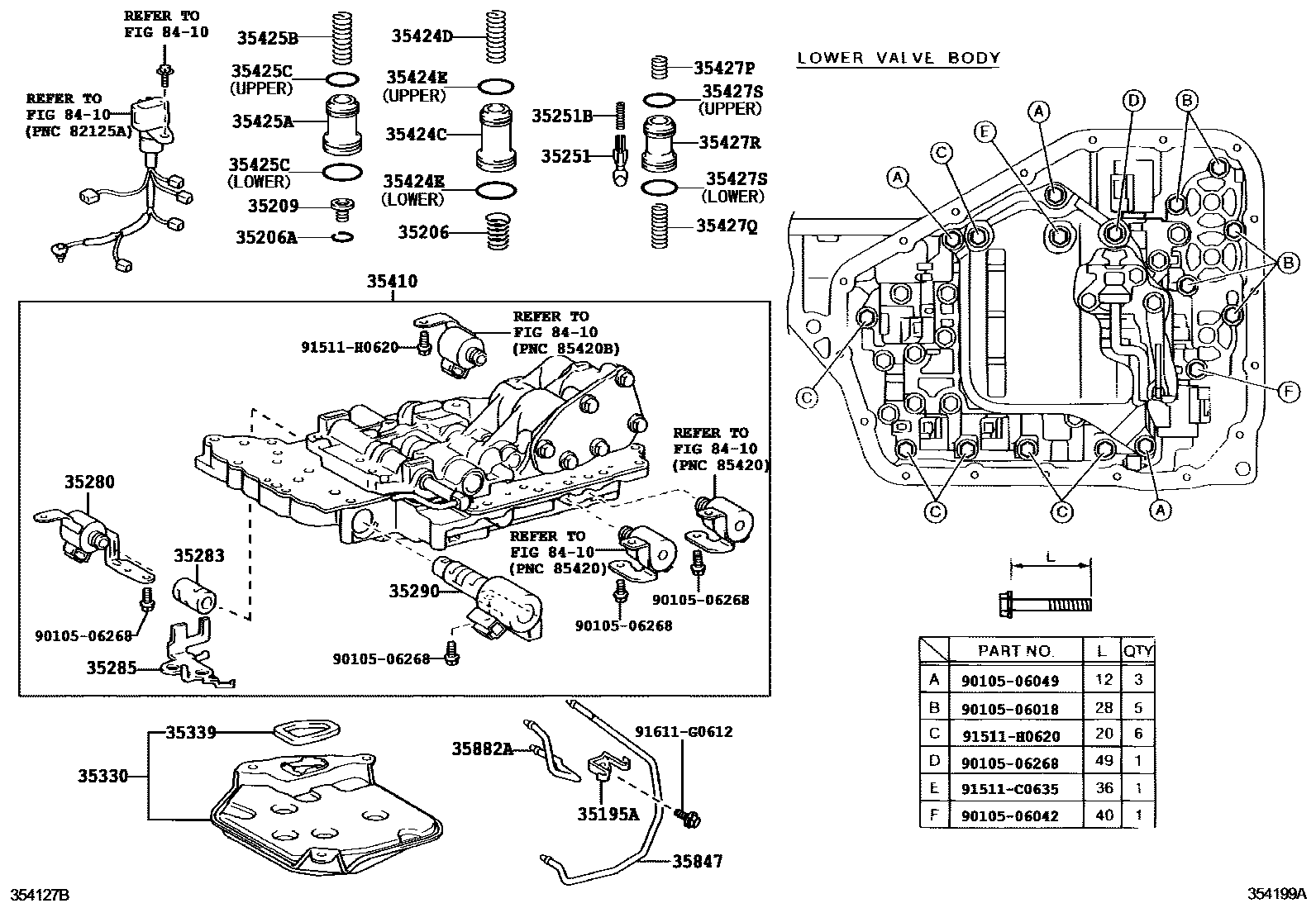

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 354199A
阀体和滤油网(ATM) — 354199A (200212 – 999999)

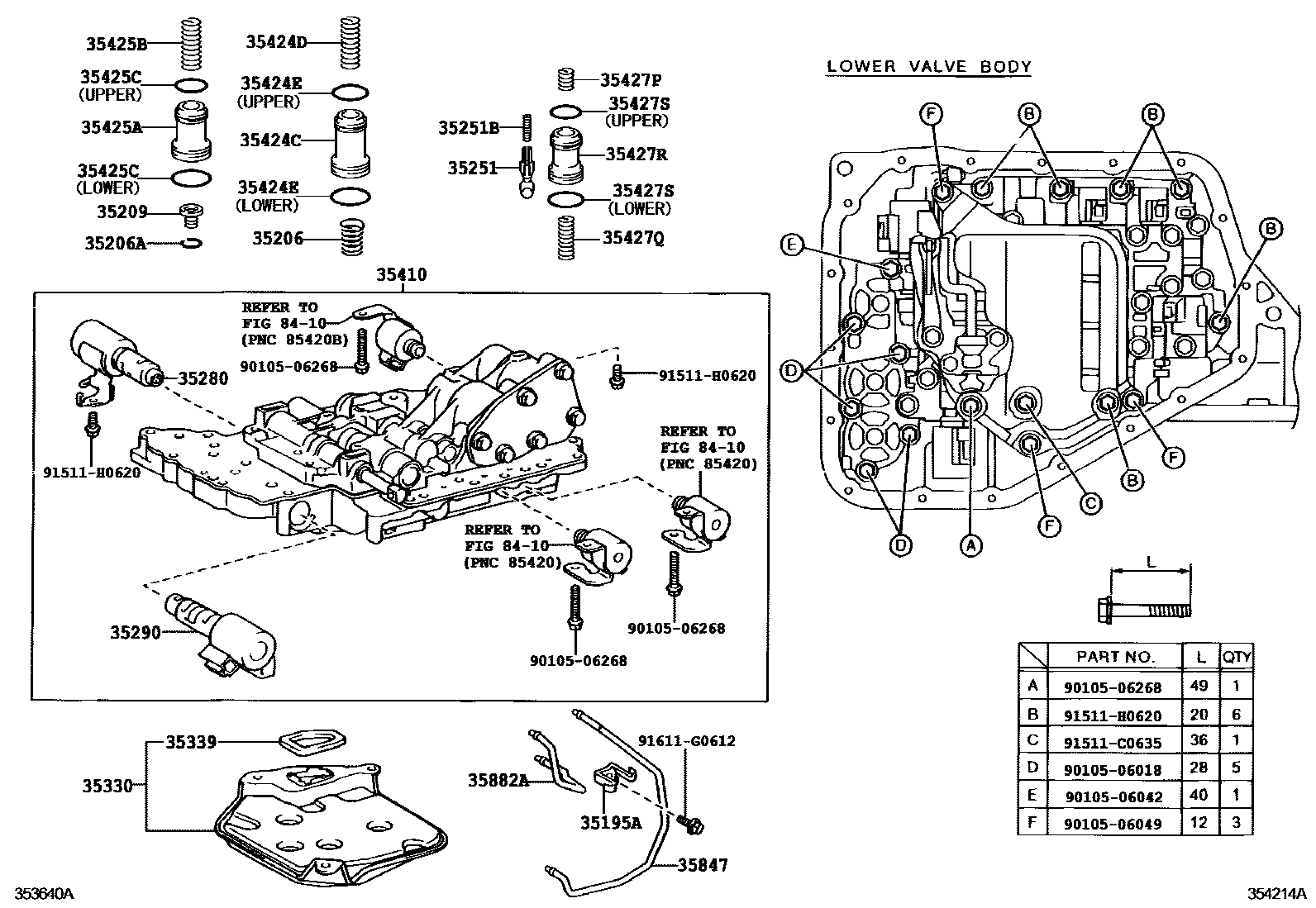

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 354214A
阀体和滤油网(ATM) — 354214A (200212 – 999999)

PNC and OE references

PNCPart nameOE numbers
35195ANo. 1 transmission axle fuel supply pipe clamp35195-52010
35206C-1 Accumulator spring sub-assembly35206-52010 · 90905-01083
35206AHole snap ring (for C-1 accumulator spring)90521-22004
35209C-2 Accumulator spring sub-assembly35209-52010
35211DLock control valve sleeve35211-52010
35212lock relay valve35212-52010
35212BCompression spring (for locking relay valve)90501-06057
35213DLock relay valve plunger35213-24010
35214lock control valve35214-52010
35214AStraight key (for locking control valve)90282-03010
35214CCompression spring (for locking control valve)90501-07111
35215Locking relay valve sleeve35215-52010
35215DStraight key (for locking relay valve sleeve)90282-03010
35219DLock control valve plunger35219-52010
35224reverse gear control valve35224-50010
35224AStraight key (for reverse gear control valve)90282-03002
35224BPlunger (for reverse control valve)90339-05020
35224CCompression spring (for reverse control valve)90501-06056
35246No. 1 one-way valve35246-30010
35246AReverse gear shift positioning steel ball (for No. 1 check valve)90360-06004
35247No. 2 one-way valve35247-30010
35247AStraight key (for No. 2 check valve)90282-03002
35251Ball check valve body35251-30020
35251BCompression spring (for ball check valve body)90501-03005
35275Solenoid regulator valve35275-52010
35275ACompression spring (for solenoid regulator valve)90501-12143
35280Lock control solenoid valve assembly35280-52010
35283Lock control solenoid valve sleeve35283-52010
35285Solenoid valve lock plate35285-52010
35290Pipe pressure control solenoid valve assembly35290-52010
35330Valve body oil filter assembly35330-52010
35339Oil filter gasket35339-52010
35410Transmission valve body assembly35410-52010 · 35410-52030
35415FMain regulator valve35415-52010
35415HCompression spring (for main regulator valve)90501-13052
35416No. 1 main regulator valve plunger35416-52010
35418Manual valve35418-52010
35419ENo. 3 one-way valve35419-52010
35419LCompression spring (for No. 3 check valve)90501-08187
35423B-2 Accumulator Piston35423-52010
35423ACompression spring (for B-2 accumulator piston)90501-19033
35423BO-ring (for B-2 accumulator piston)90301-19016 · 90301-29012
35423DCompression spring (for B-2 accumulator piston)90501-22047
35424CC-1 Accumulator Piston35424-52010
35424DCompression spring (for C-1 accumulator piston)90501-22046
35424EO-ring (for C-1 accumulator piston)90301-21011 · 90301-29012
35425AC-2 Accumulator Piston35425-52010
35425BCompression spring (for C-2 accumulator piston)90501-22042
35425CO-ring (for C-2 accumulator piston)90301-21011 · 90301-29012
35426DC-3 Accumulator Piston35426-52010
35426ECompression spring (for C-3 accumulator piston)90501-23148
35426FO-ring (for C-3 accumulator piston)90301-21011 · 90301-24013
35427PNo. 1 compression spring (for B-1 accumulator piston)90501-16165
35427QNo. 2 compression spring (for B-1 accumulator piston)90501-21029
35427RB-1 Accumulator Piston35427-52010
35427SO-ring (for B-1 accumulator piston)90301-19016 · 90301-29012
35432No. 1 valve body plate35432-52010 · 35432-52030
35437BValve body cover35437-52010
35441CSolenoid valve oil filter35441-12020 · 35441-30030
35442ANo. 2 solenoid valve oil filter35441-30030
35445Low speed regulator valve35445-12020
35445ACompression spring (for low speed regulator valve)90501-08186
354562nd-3rd gear shift valve35456-52010
35456ACompression spring (for 2-3 gear shift valve)90501-08135
35456CPlunger (for 2-3 gear shift valve)90339-05019
354641-2 gear shift valve35464-52010
35464ACompression spring (for 1-2 gear shift valve)90501-08135
35464EPlunger (for 1-2 gear shift valve)90339-05019
35465AMain regulator valve plunger sleeve35465-52010
35466Kclutch engagement control valve35483-52020
35466LCompression spring (for clutch engagement control valve)90501-07113
35467CThrottle control valve plunger35467-52010
35468CSecondary regulator valve35468-52010
35468DCompression spring (for secondary regulator valve)90501-12182
35468EStraight key (for secondary regulator valve)90282-03010
35468FPlunger (for secondary regulator valve)90339-05020
35471AUpper valve body cover35474-52020
35472ALower valve body cover35472-52010
35477Valve body cover gasket35477-52010 · 35477-52011
35482Btemperature sensor clip35482-52010
35486BPressure reducing valve spring seat35486-50010
35486CCompression spring (for pressure reducing valve)90501-10143
35486DBall (for pressure reducing valve)90360-08003
35488CNo. 2 valve body cover gasket35488-52020
35489HC-1 Throttle Control Valve35466-52010
35489KCompression spring (for C-1 throttle control valve)90501-07131
35493B1-2 gear shift valve plunger seat35493-30030
35493FShift valve plunger seat35469-52010
35493GLow gear coast regulator valve plunger seat35478-52020
35493NSolenoid regulator valve plunger seat35478-52020
35493Y2-3 gear shift valve plunger seat35493-30030
35493ZNo. 1 shift valve plunger seat35479-52020
35495BOne-way ball No. 135495-22020
354973rd-4th gear shift valve35497-52010
35497ACompression spring (for 3-4 gear shift valve)90501-08135
35847Transmission lubricant supply pipe35847-52010
35882ADifferential gear lubricant oil supply pipe35882-52010
