Toyota YARIS Camshaft & Valve — Figure 1302

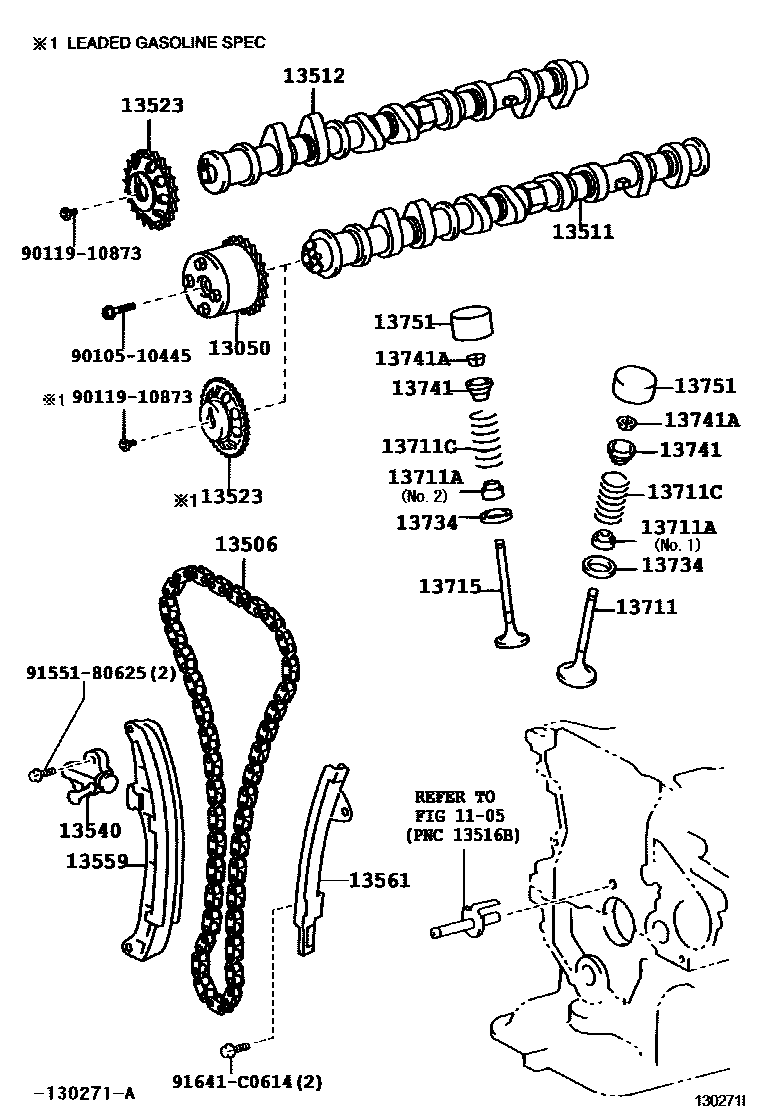

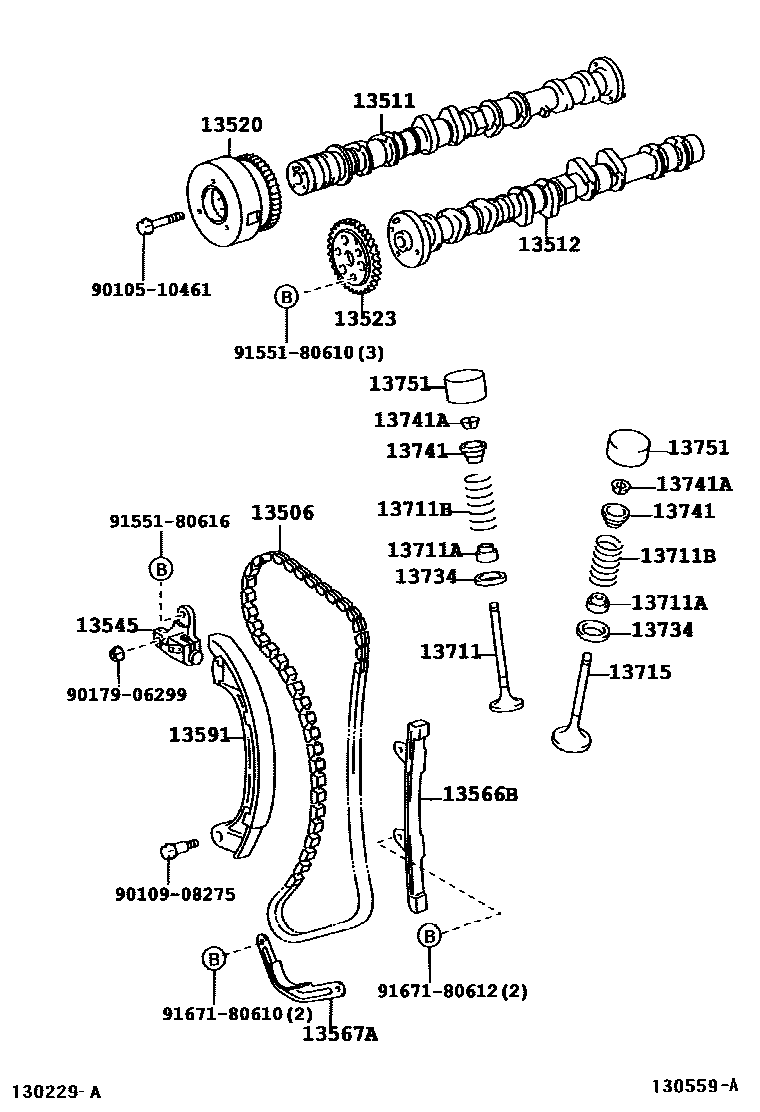

Toyota YARIS EPC diagram 1302, Camshaft & Valve, with 2 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-21020 · 13050-21040 |
| 13506 | Chain sub-assembly | 13506-21020 · 13506-21030 · 13506-21040 · 13506-23010 |
| 13511 | camshaft | 13501-21030 · 13501-23020 |
| 13512 | Camshaft No. 2 | 13502-21020 · 13502-21021 · 13502-21030 · 13502-21031 · 13502-23010 |
| 13520 | Camshaft timing sprocket assembly | 13520-23010 · 13520-23020 · 13520-23021 |
| 13523 | Camshaft timing gear or sprocket | 13523-21020 · 13523-21040 · 13523-22020 · 13523-23050 |
| 13540 | No. 1 chain tensioner assembly | 13540-21010 · 13540-21020 |
| 13545 | chain tensioner plunger | 13545-23010 |
| 13559 | chain tensioner guide plate | 13559-21010 |
| 13561 | No. 1 chain shock absorber | 13561-21010 |
| 13566B | Timing chain guide plate | 13566-23010 · 13566-23011 |
| 13567A | No. 2 timing chain guide plate | 13567-23010 · 13567-23020 |
| 13591 | Timing chain tensioner arm | 13591-23010 |
| 13711 | intake valve | 13711-21010 · 13711-21020 · 13711-23030 |
| 13711A | Oil seal or O-ring (for valve stem) | 90913-02092 · 90913-02093 · 90913-02120 |
| 13711B | Compression spring (for inner side) | 90501-32046 · 90501-34012 |
| 13711C | Compression spring (for outside) | 90905-01049 |
| 13715 | exhaust valve | 13715-21010 · 13715-21020 · 13715-23030 |
| 13734 | Valve spring seat | 13734-23010 · 13734-74010 |
| 13741 | Valve spring seat ring | 13741-22020 · 13741-22021 · 13741-23030 |
| 13741A | Valve spring seat lock plate | 90913-03031 · 90913-03032 |
| 13751 | valve lifter | 13751-22040 · 13751-22050 · 13751-22060 · 13751-22070 · 13751-22080 · 13751-22090 · 13751-22100 · 13751-22110 · 13751-22120 · 13751-22130 · 13751-22140 · 13751-22150 · 13751-22160 · 13751-22170 · 13751-22180 · 13751-22190 · 13751-22200 · 13751-22210 · 13751-22220 · 13751-22230 · 13751-22240 · 13751-22250 · 13751-22260 · 13751-22270 · 13751-22280 · 13751-22290 · 13751-22300 · 13751-22310 · 13751-22320 · 13751-22330 · 13751-22340 · 13751-22350 · 13751-22360 · 13751-22370 · 13751-22380 · 13751-23030 · 13751-23040 · 13751-23050 · 13751-23060 · 13751-23070 · 13751-23080 · 13751-23090 · 13751-23100 · 13751-23110 · 13751-23120 · 13751-23130 · 13751-23140 · 13751-23150 · 13751-23160 · 13751-23170 · 13751-23180 · 13751-23190 · 13751-23200 · 13751-23210 · 13751-23220 · 13751-23230 · 13751-23240 · 13751-23250 · 13751-23260 · 13751-23270 · 13751-23280 · 13751-23290 · 13751-23300 · 13751-23310 |
