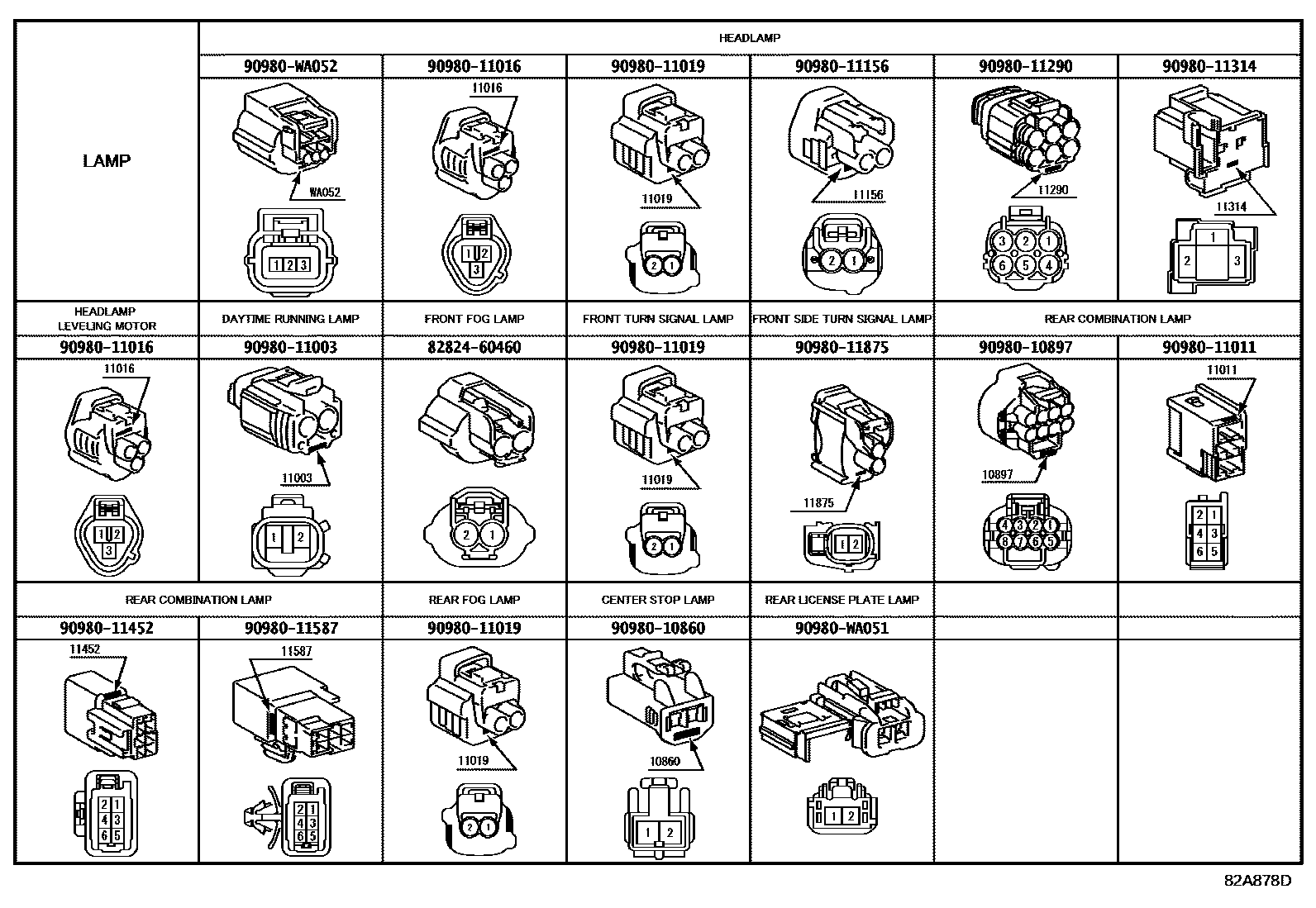

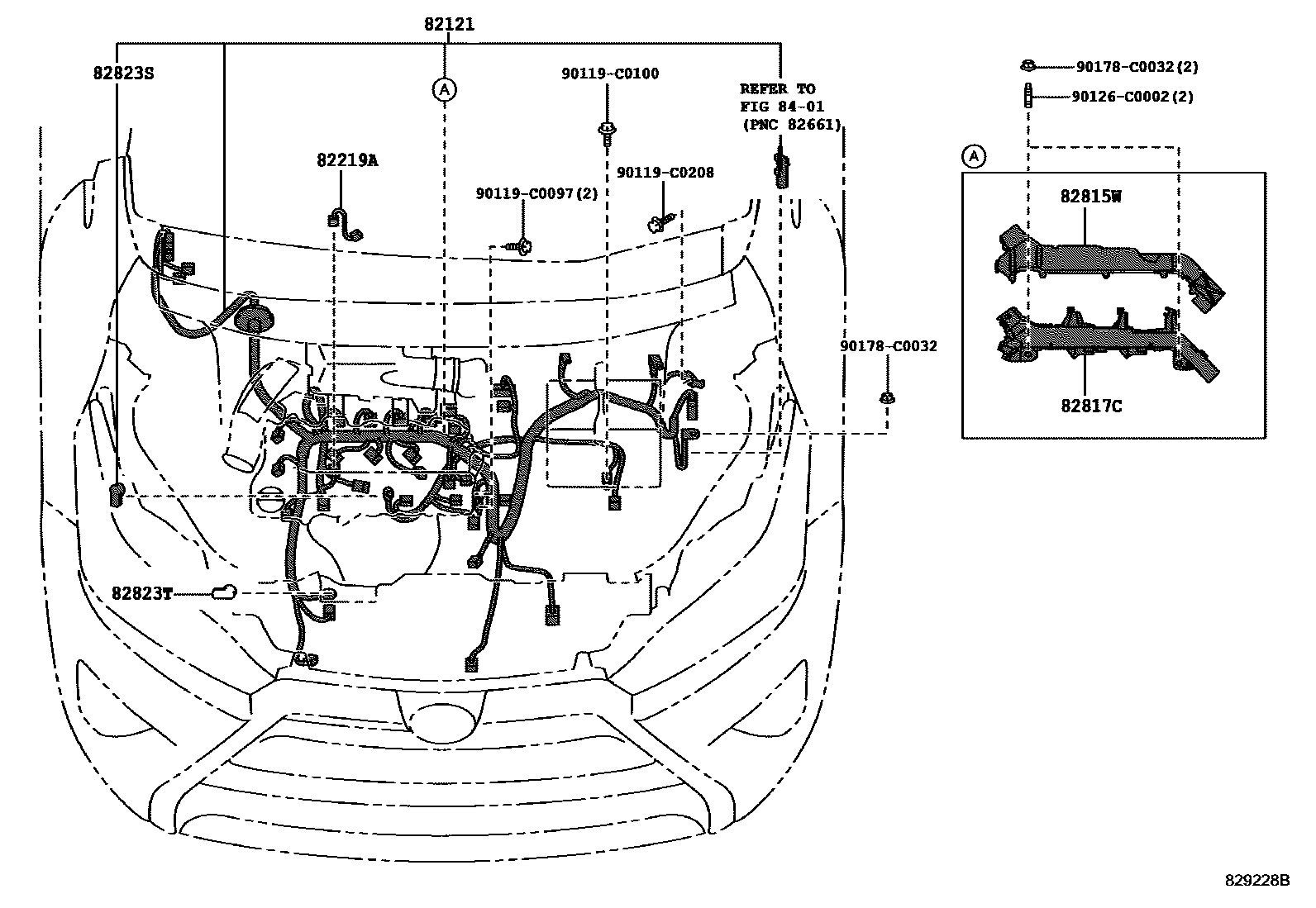

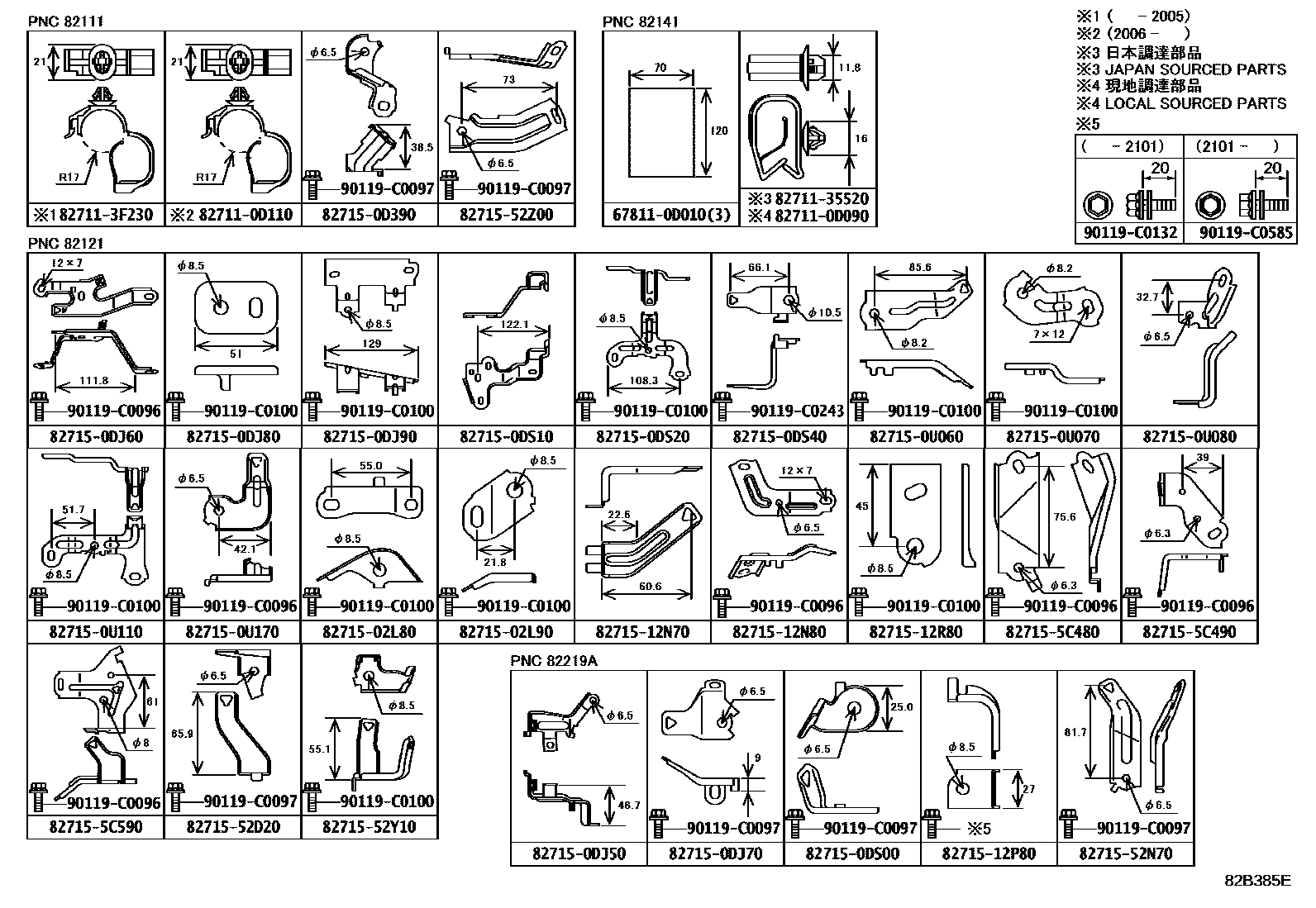

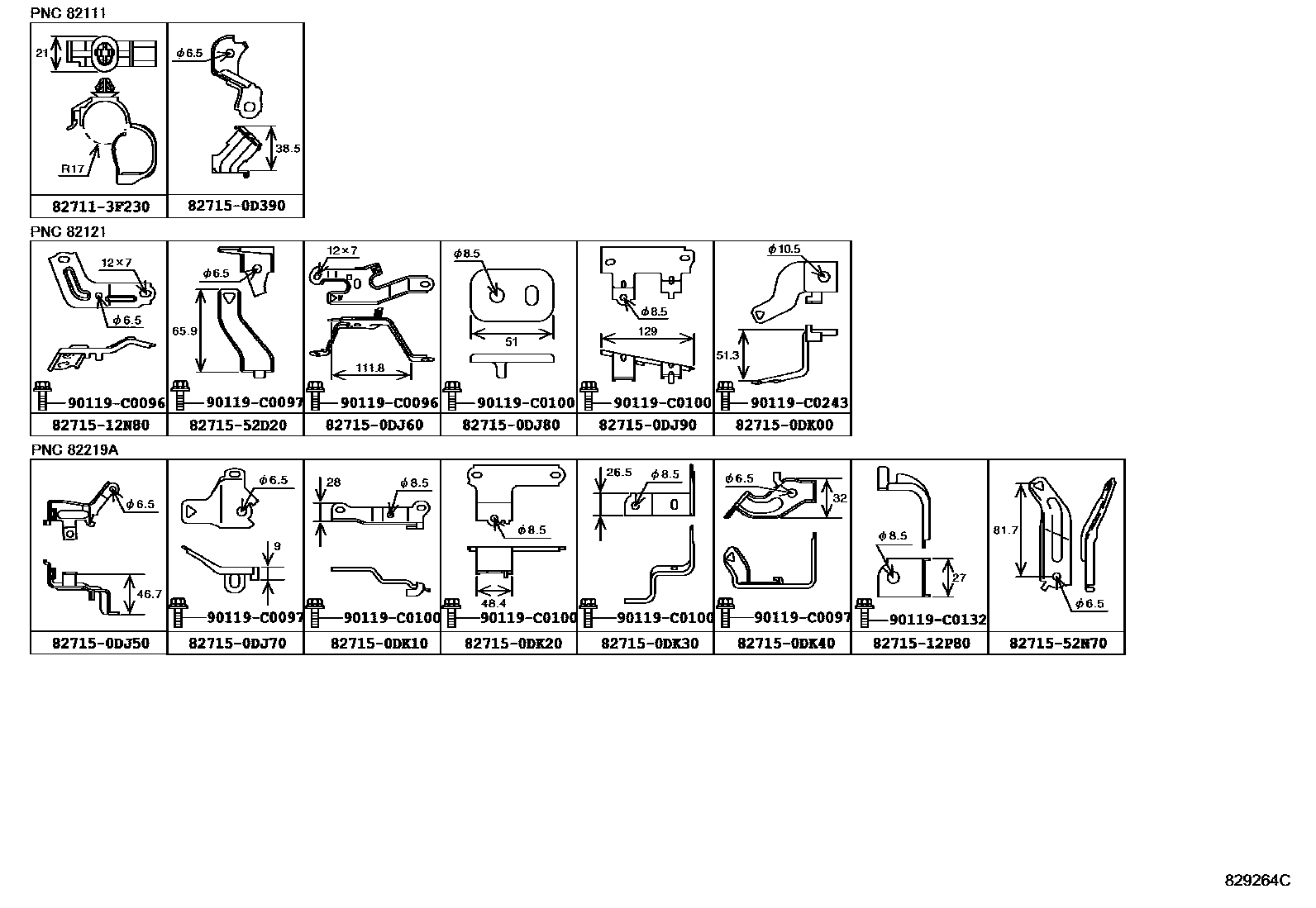

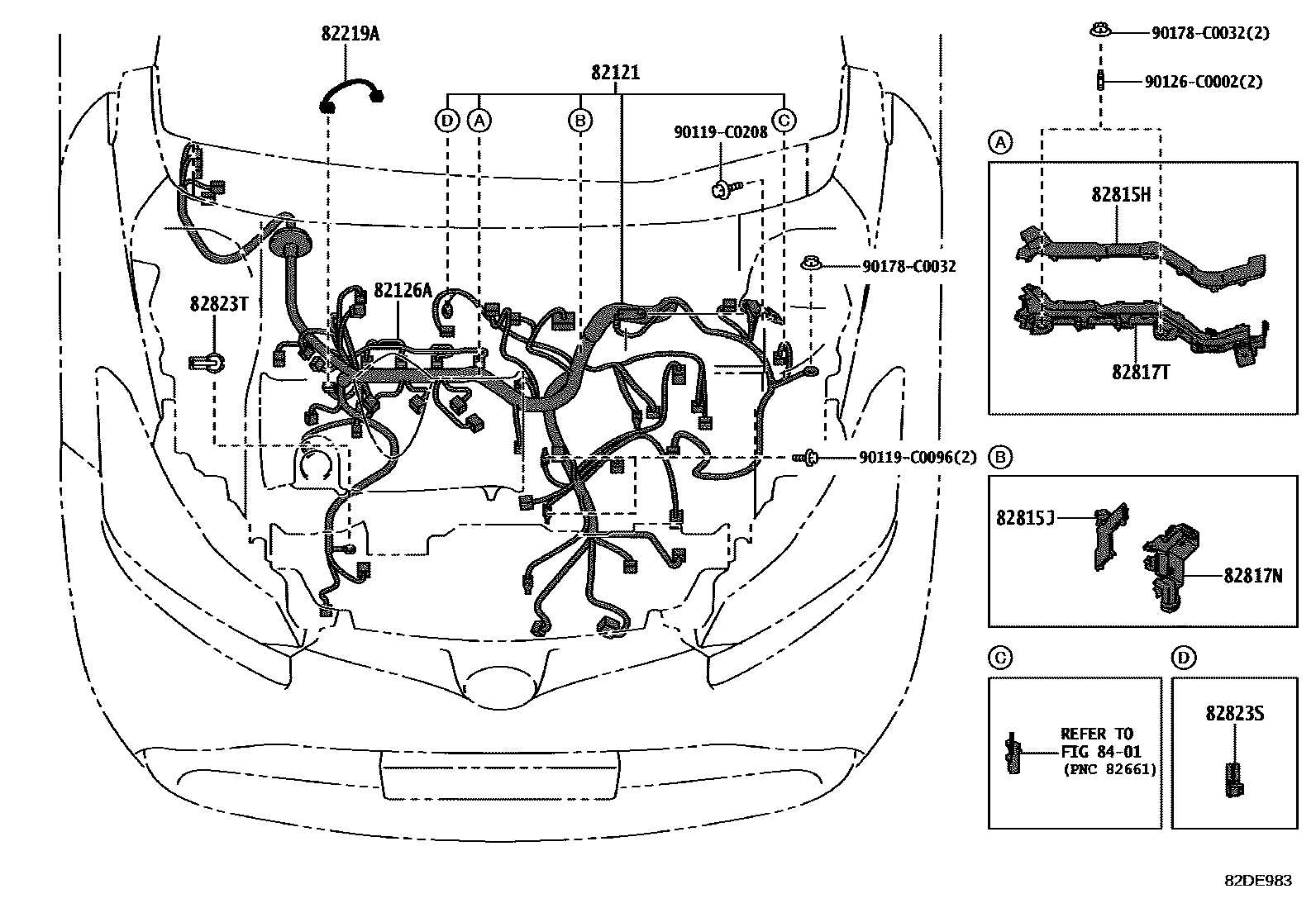

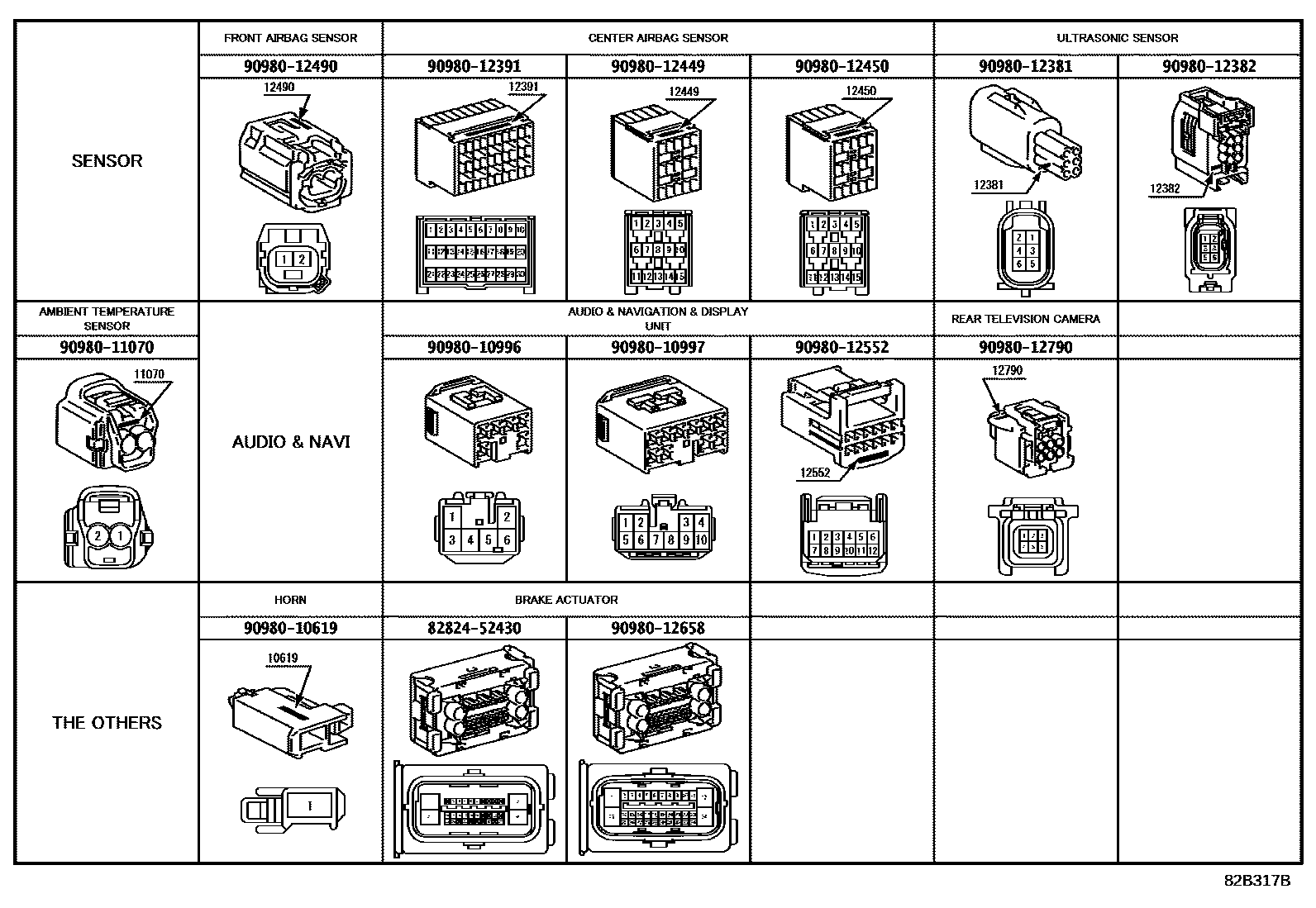

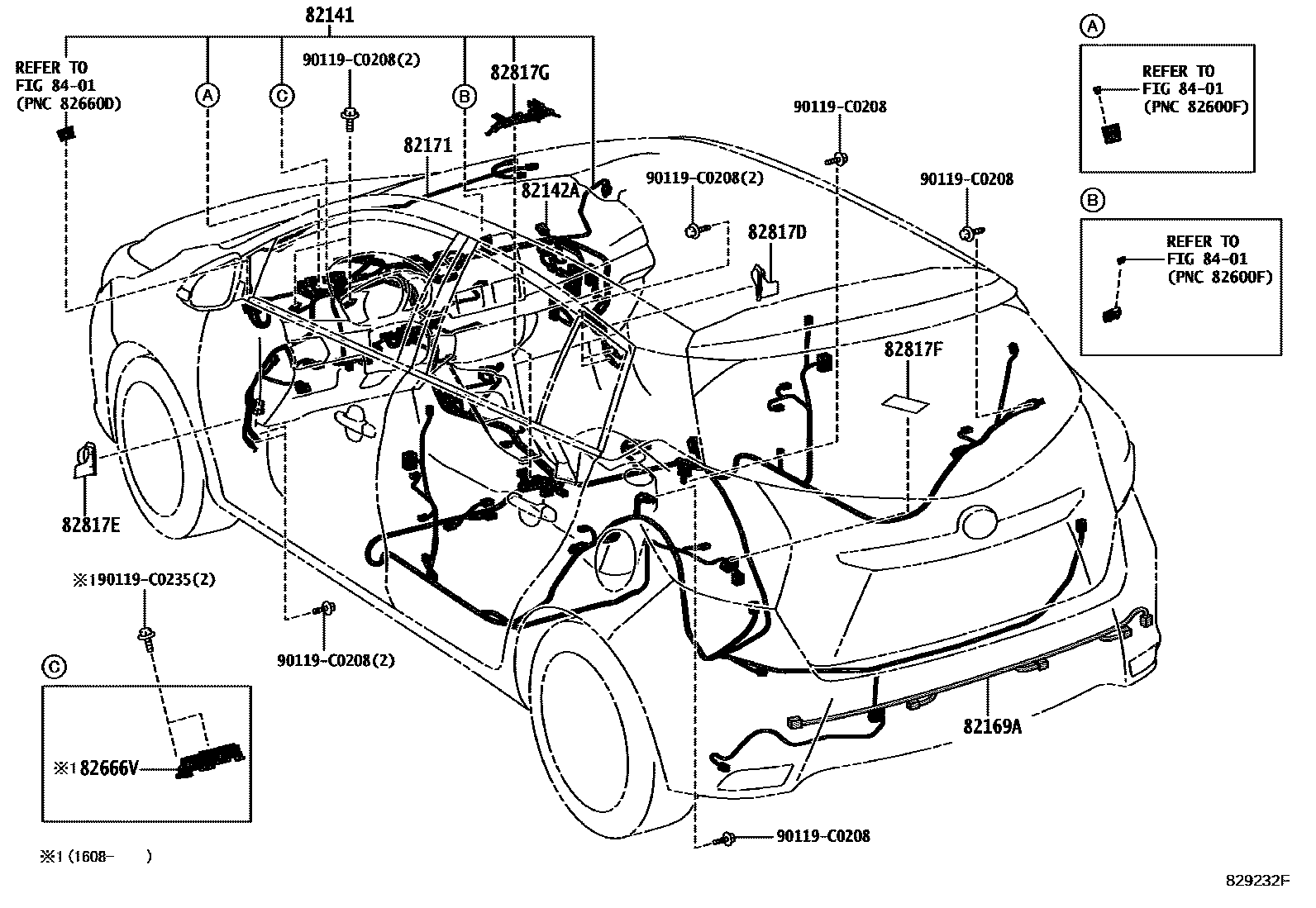

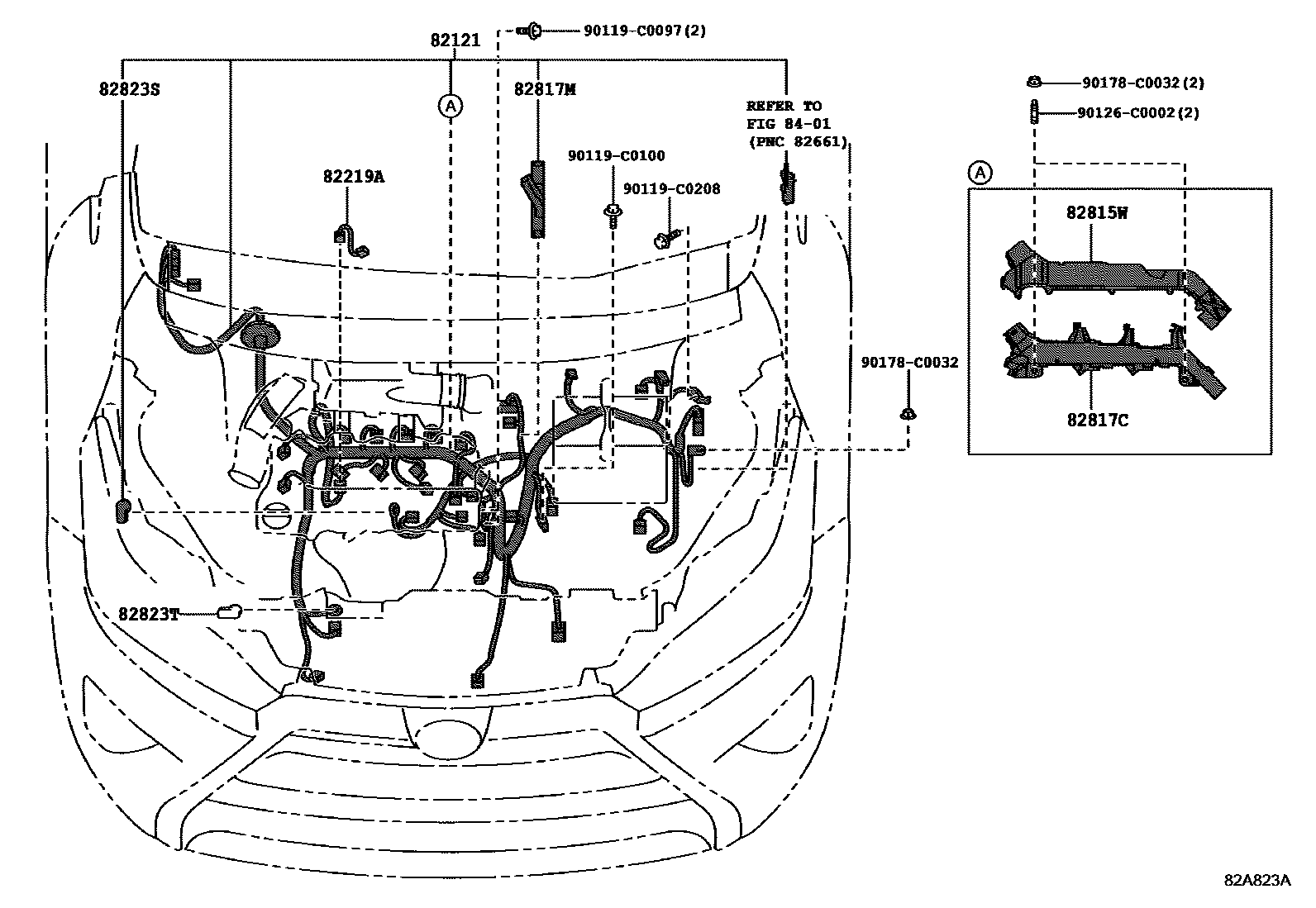

Toyota YARIS 线束和卡夹 — Figure 8202

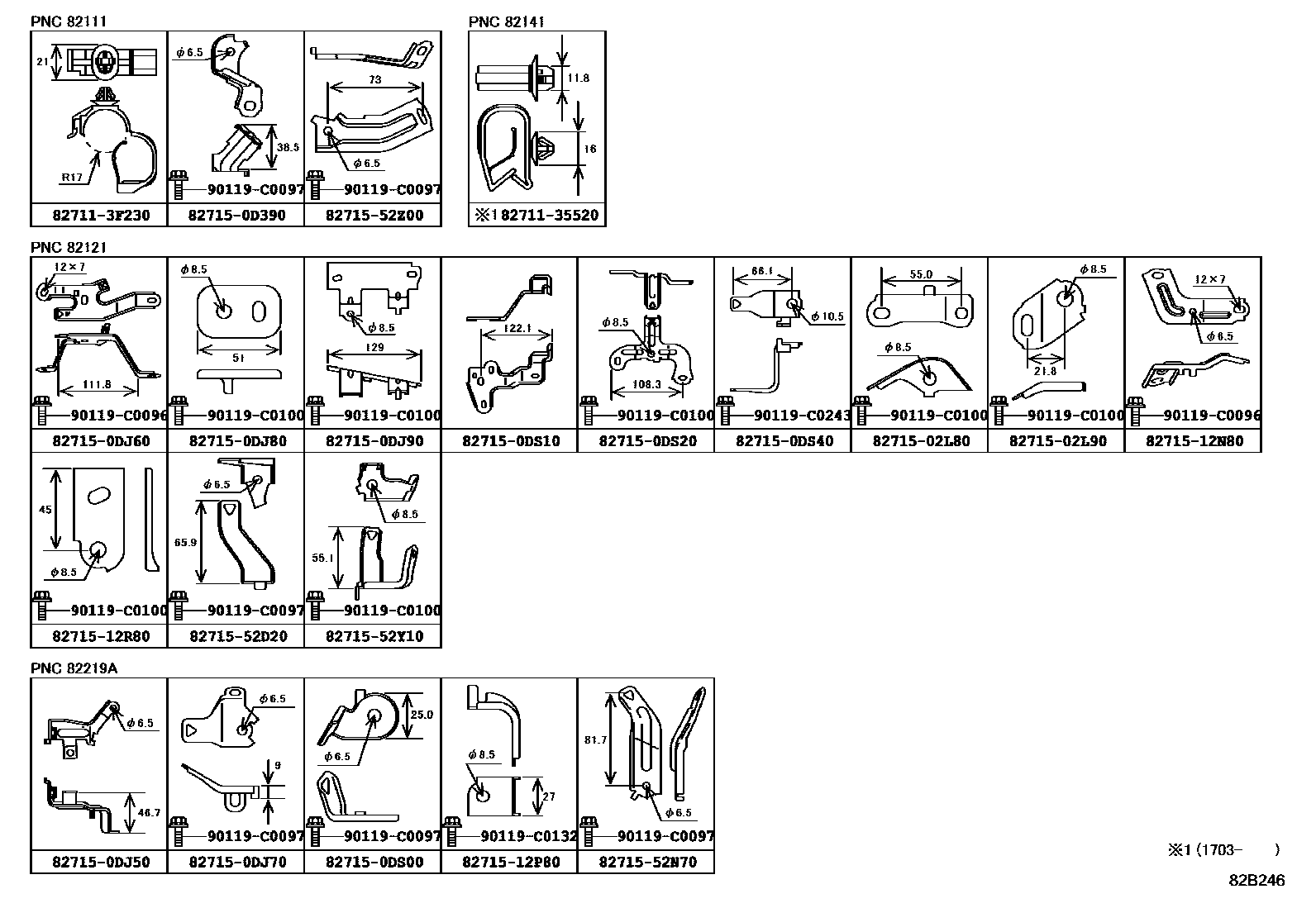

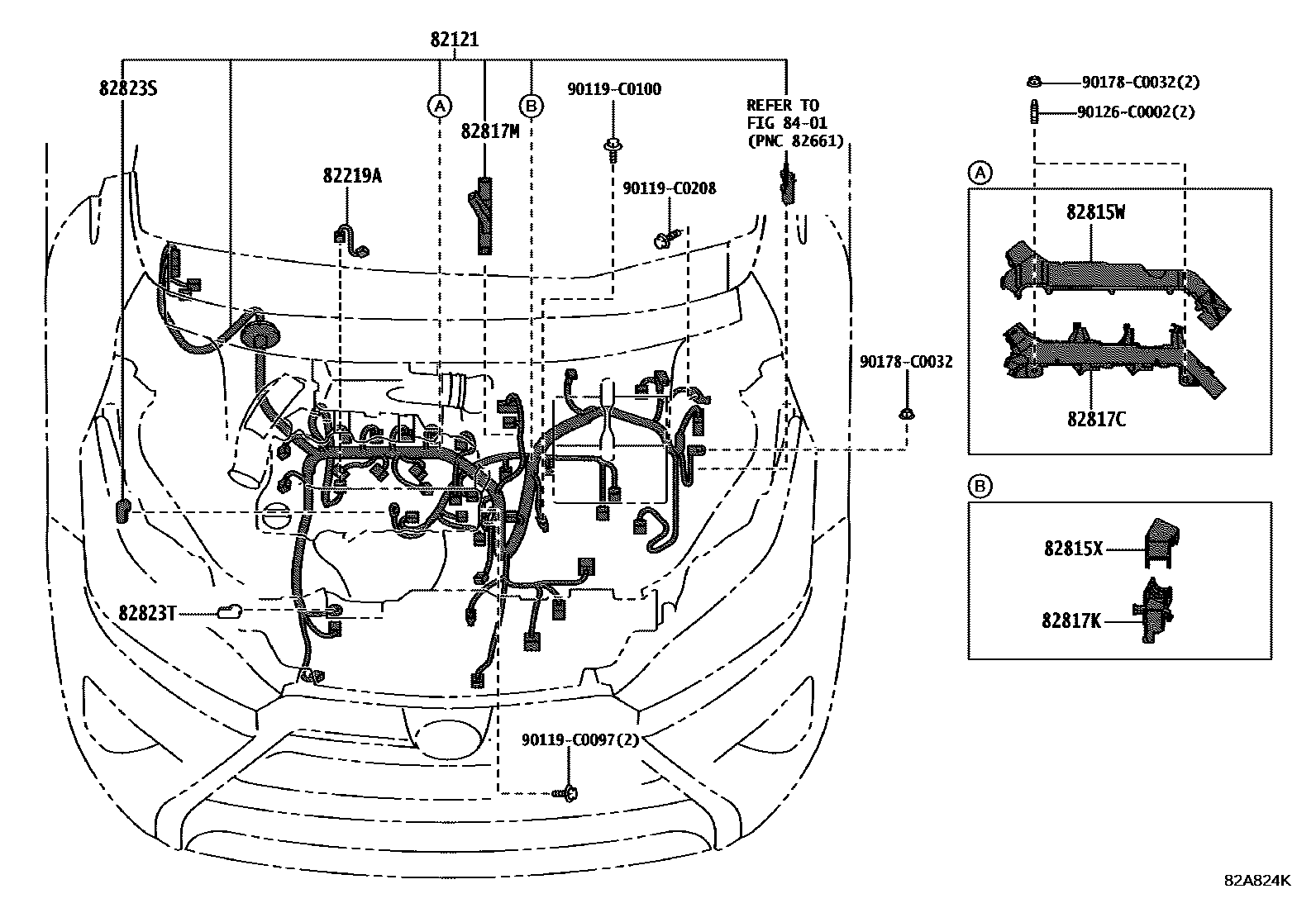

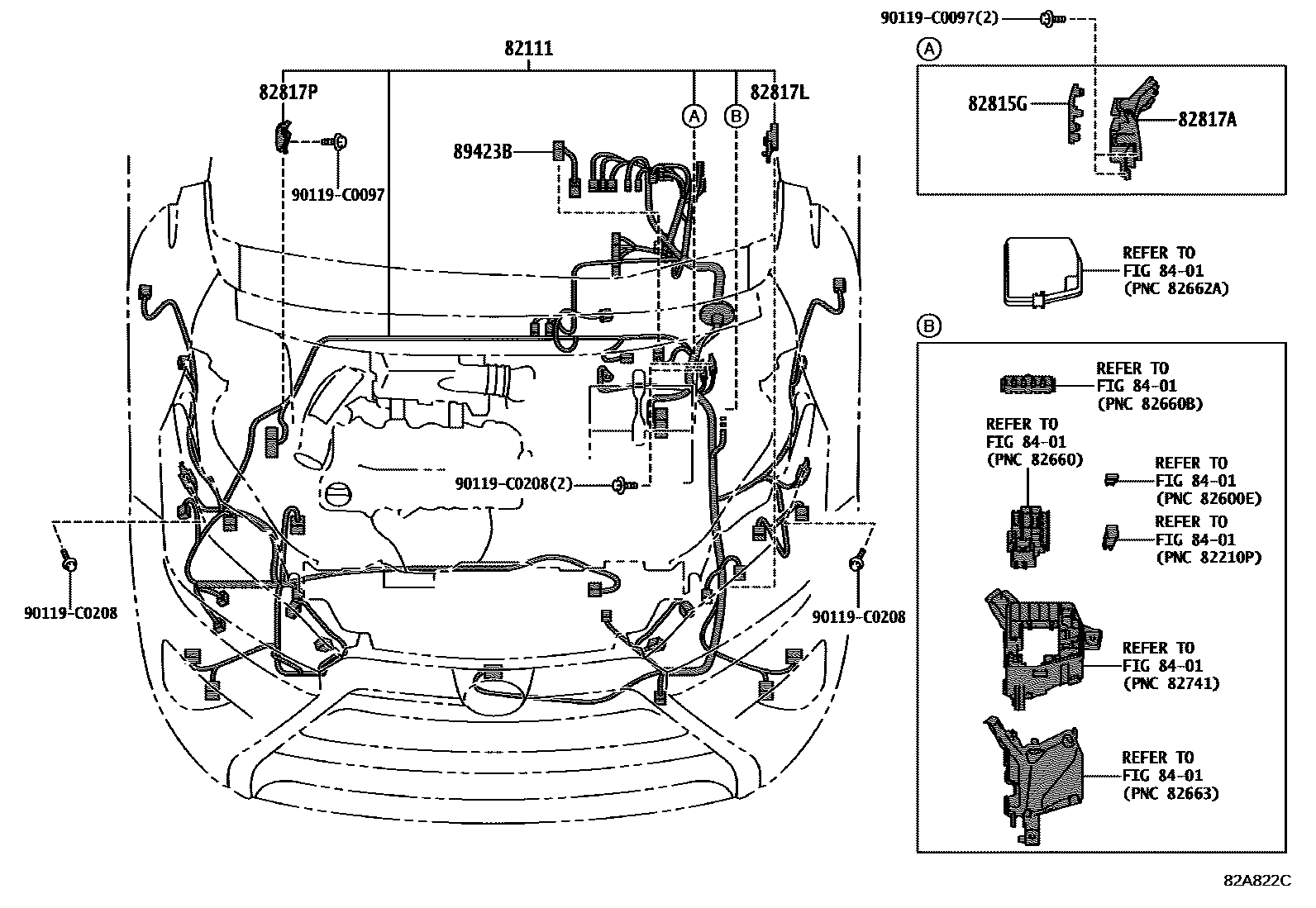

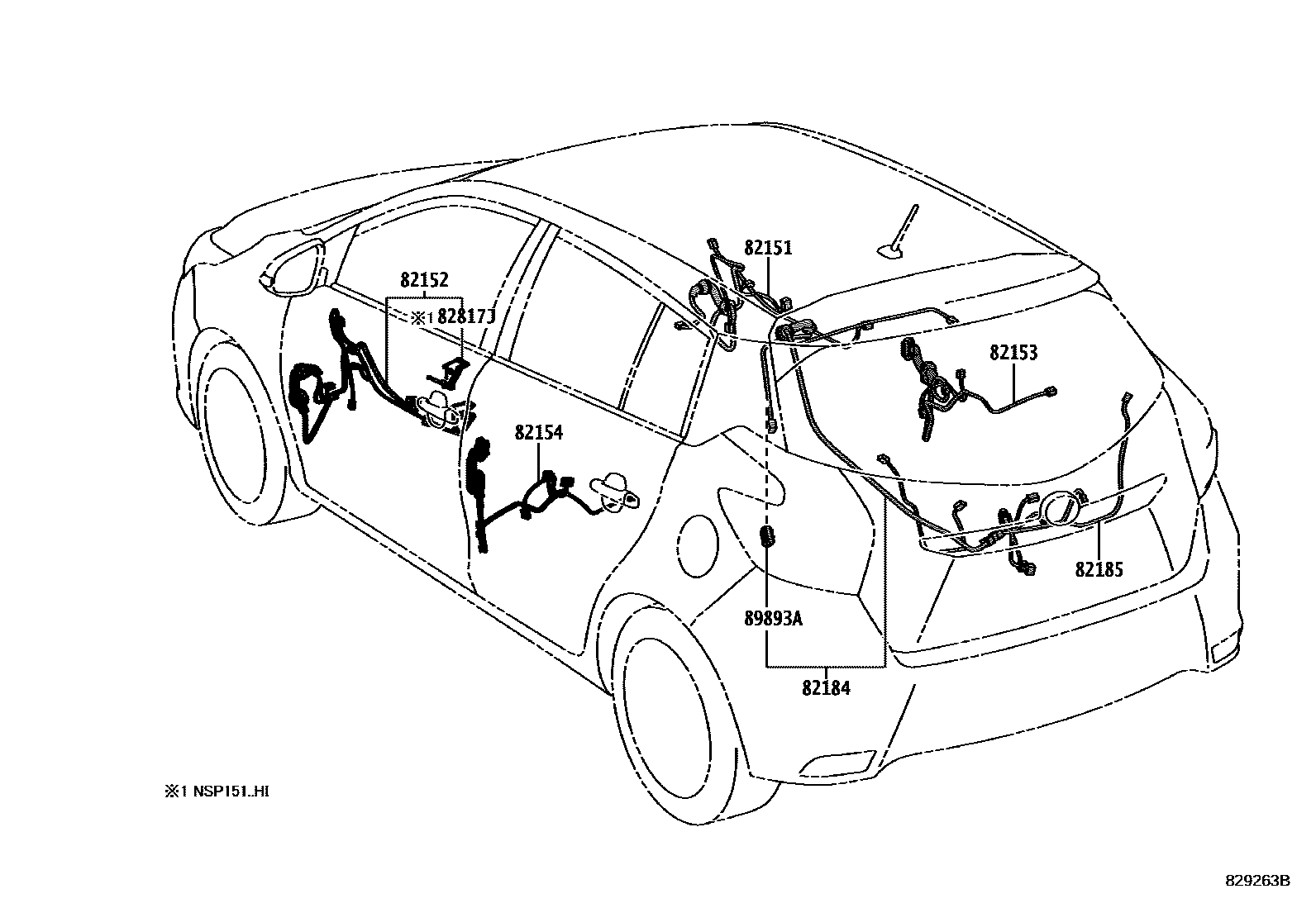

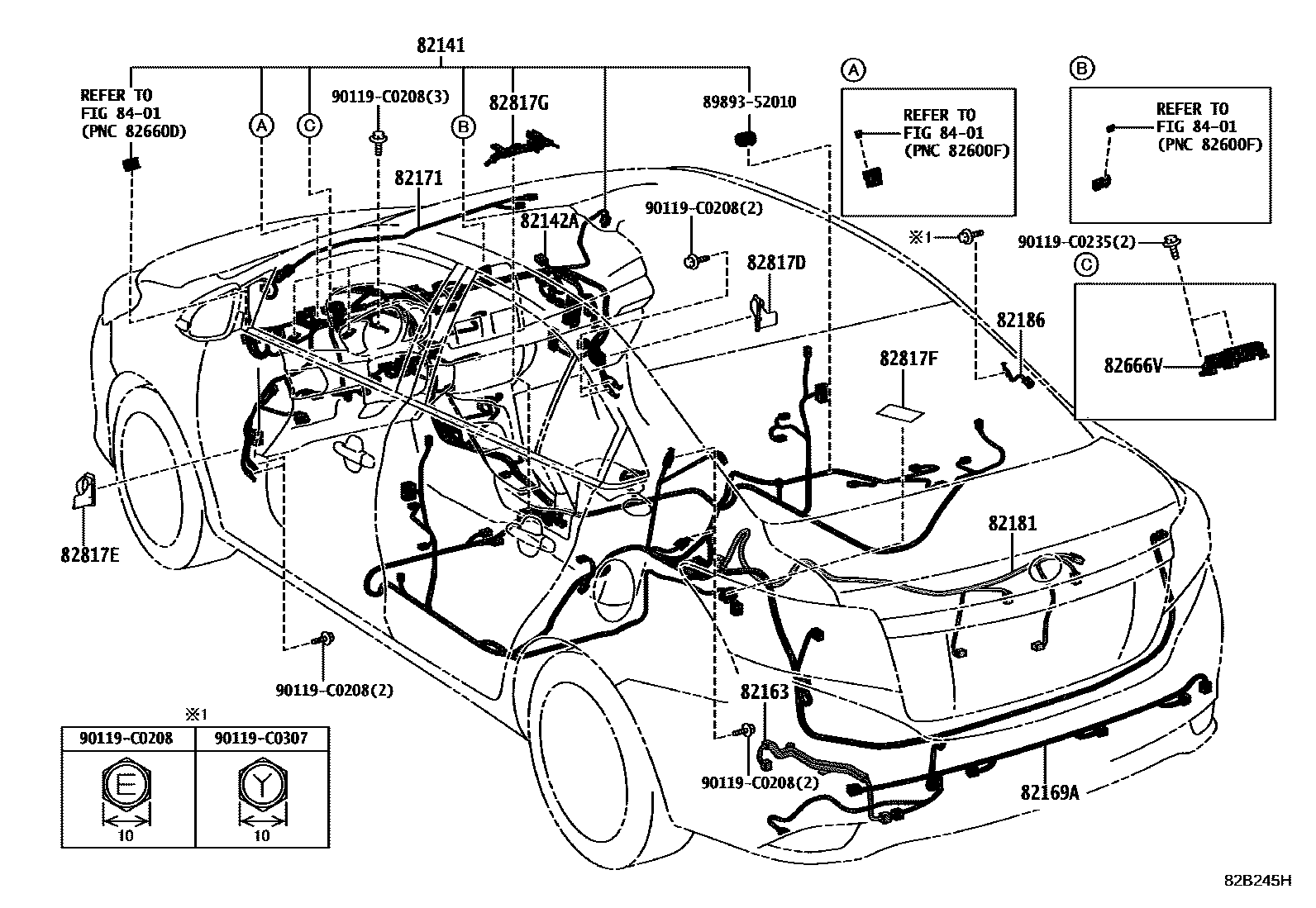

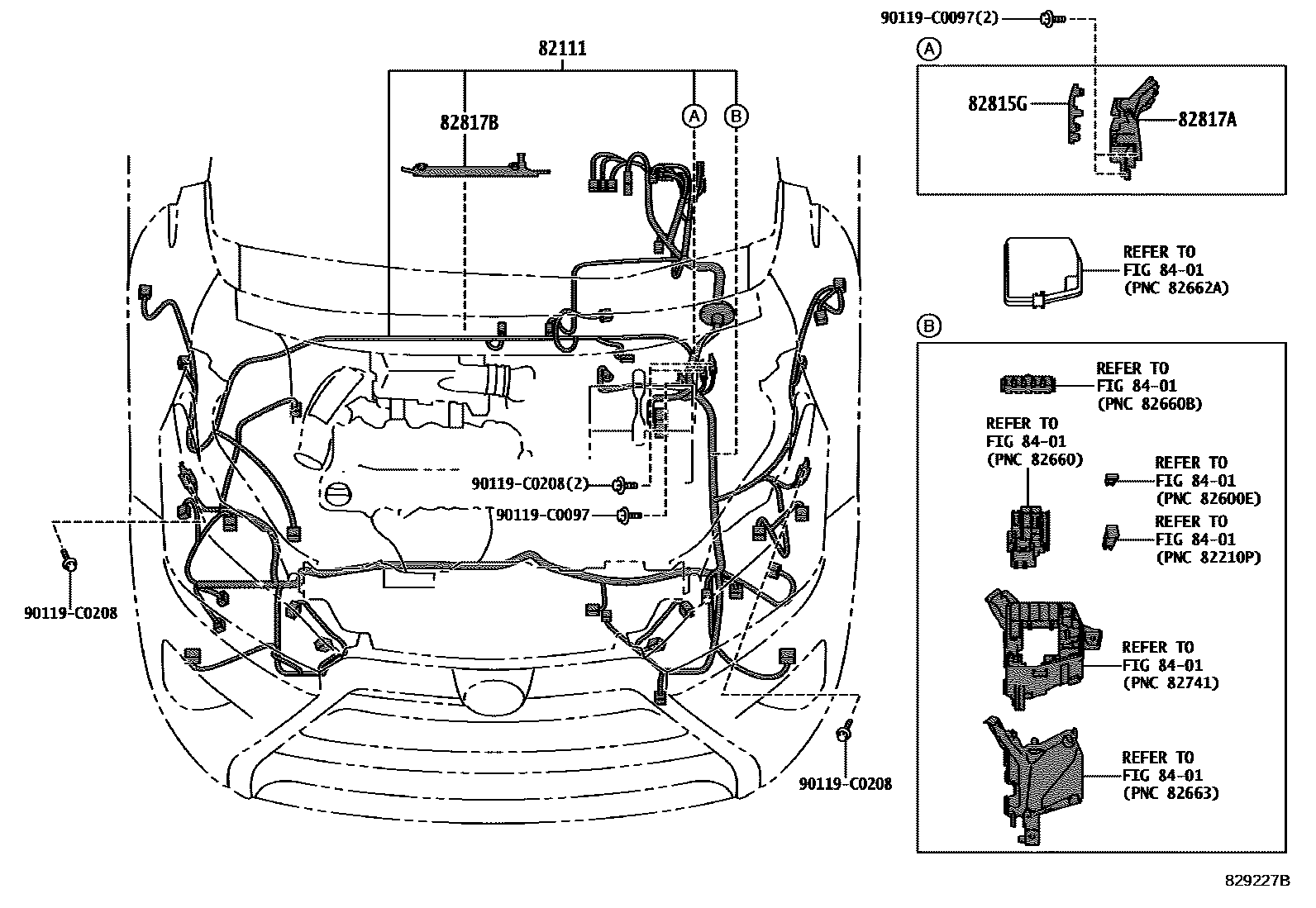

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 14 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0U550 · 82111-0U560 · 82111-0U570 · 82111-0U580 · 82111-0UP90 · 82111-0UP91 · 82111-0UR80 · 82111-0UR81 · 82111-0UR82 · 82111-0UR90 · 82111-0UR91 · 82111-0US80 · 82111-0US81 · 82111-0US90 · 82111-0US91 · 82111-0US92 · 82111-0UT00 · 82111-0UT01 · 82111-YL010 · 82111-YL020 · 82111-YL030 · 82111-YL040 · 82111-YL050 · 82111-YL060 · 82111-YL070 · 82115-0D440 · 82115-0U120 · 82115-0U121 · 82115-0U130 · 82115-0U131 · 82115-0U140 · 82115-0U150 · 82115-0U151 · 82115-0U160 · 82115-0U161 · 82115-0U170 |
| 82121 | Engine wiring harness | 82121-0DK10 · 82121-0DK20 · 82121-0DM00 · 82121-0DM90 · 82121-0DN00 · 82121-0DX80 |
| 82126A | No. 6 engine wiring harness | 82126-0D010 |
| 82141 | Dashboard wiring harness | 82141-F5200 · 82141-YL010 · 82141-YL020 · 82141-YL021 · 82141-YL030 · 82141-YL040 · 82141-YL050 · 82141-YL060 · 82141-YL070 · 82141-YL080 · 82141-YL081 · 82141-YL090 · 82141-YL100 · 82141-YL101 · 82141-YL102 · 82141-YL110 · 82141-YL120 · 82141-YL130 · 82141-YL140 · 82141-YL150 · 82141-YL160 · 82141-YL170 · 82141-YL180 · 82141-YL190 · 82141-YL200 · 82141-YL201 · 82141-YL210 · 82141-YL220 · 82141-YL221 · 82141-YL222 · 82141-YL223 · 82141-YL230 · 82141-YL240 · 82141-YL250 · 82141-YL260 · 82141-YL270 · 82141-YL280 · 82141-YL290 · 82141-YL300 · 82141-YL460 · 82141-YL470 · 82141-YL480 · 82141-YL481 · 82145-0DN40 · 82145-0DN50 · 82145-0DN60 · 82145-0DN70 · 82145-0DN80 · 82145-0DN90 · 82145-0DP00 · 82145-0DP10 · 82145-0DP20 · 82145-0DP30 · 82145-0DP40 · 82145-0DP50 · 82145-0U550 · 82145-0U560 · 82145-0U570 · 82145-0U580 · 82145-0UD20 · 82145-0UD21 · 82145-0UD40 · 82145-0UD41 · 82145-0UD60 · 82145-0UD61 · 82145-0UD80 · 82145-0UD81 · 82145-0UE00 · 82145-0UE01 · 82145-0UE20 · 82145-0UE21 · 82145-0UE40 · 82145-0UE41 · 82145-0UE60 · 82145-0UE61 · 82145-0UE80 · 82145-0UE81 · 82145-0UG80 · 82145-0UG81 · 82145-0UJ00 · 82145-0UJ01 · 82145-0UJ20 · 82145-0UJ21 · 82145-0UJ40 · 82145-0UJ41 · 82145-0UL70 · 82145-0UL71 · 82146-0DQ10 · 82146-0DQ20 · 82146-0DQ30 · 82146-0DQ31 · 82146-0DQ70 · 82146-0DQ80 · 82146-0DQ90 · 82146-0DQ91 · 82146-0DR00 · 82146-0DR50 · 82146-0DR60 · 82146-0DR70 · 82146-0DR71 · 82146-0DS10 · 82146-0DS20 · 82146-0DS30 · 82146-0DS31 · 82146-0DS40 · 82146-0UR00 · 82146-0UR01 · 82146-0UR02 · 82146-0US40 · 82146-0US41 · 82146-0US42 · 82146-0US50 · 82146-0US51 · 82146-0US52 · 82146-0US60 · 82146-0US61 · 82146-0US62 · 82146-0US70 · 82146-0US71 · 82146-0US72 · 82146-0US80 · 82146-0US81 · 82146-0US82 · 82146-0US90 · 82146-0US91 · 82146-0US92 · 82146-0UT00 · 82146-0UT01 · 82146-0UT02 · 82146-0UT10 · 82146-0UT11 · 82146-0UT12 · 82146-0UT20 · 82146-0UT21 · 82146-0UT22 · 82146-0UT30 · 82146-0UT31 · 82146-0UT32 · 82146-0UT40 · 82146-0UT41 · 82146-0UT42 · 82146-0UT43 · 82146-0UT44 · 82146-0UT50 · 82146-0UT51 · 82146-0UT52 · 82146-0UT60 · 82146-0UT61 · 82146-0UT62 · 82146-0UT63 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-0D020 |
| 82151 | Right front door wiring harness | 82151-0DG90 · 82151-0DJ00 · 82151-0DJ10 |
| 82152 | Left front door wiring harness | 82152-0DG80 · 82152-0DG90 · 82152-0DJ00 |
| 82153 | Rear door wiring harness No. 1 | 82153-0D460 · 82153-0D470 · 82153-0D480 · 82153-0D490 · 82153-YL010 |
| 82154 | Rear door wiring harness No. 2 | 82154-0D330 · 82154-0D340 · 82154-0D350 · 82154-0D360 · 82154-YL010 |
| 82163 | Floor wiring harness No. 3 | 82163-0D170 |
| 82169A | No. 6 floor wiring harness | 82169-YY010 · 82169-YY020 · 82169-YY030 |
| 82171 | Roof No. 1 wiring harness | 82171-0D280 · 82171-0D290 |
| 82181 | Luggage No. 1 wiring harness | 82181-0D260 · 82181-0D270 · 82181-YL010 · 82181-YL020 · 82181-YL030 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D260 · 82184-0D261 · 82184-0D270 · 82184-0D271 · 82184-YL010 · 82184-YL011 · 82184-YL020 · 82184-YL021 · 82184-YL030 · 82184-YL040 · 82184-YL050 · 82184-YL051 · 82184-YL060 · 82184-YL061 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D340 · 82185-0D350 · 82185-YL010 · 82185-YL020 · 82185-YL030 · 82185-YL040 · 82185-YL050 · 82185-YL060 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D140 |
| 82219A | sensor harness | 82219-0D100 |
| 82666V | No. 15 connector holder | 82666-0D130 |
| 82815G | No. 5 wire harness protector cover | 82815-0D230 |
| 82815H | No. 6 wire harness protector cover | 82815-0D430 |
| 82815J | No. 7 wire harness protector cover | 82815-0D440 |
| 82815W | No. 2 wire harness protector cover | 82815-52230 |
| 82815X | No. 3 wire harness protector cover | 82815-0D400 |
| 82817A | No. 2 wire harness protection device | 82817-0D520 |
| 82817B | No. 3 wire harness protection device | 82817-0D530 |
| 82817C | No. 4 wire harness protection device | 82817-52B80 |
| 82817D | No. 5 wire harness protection device | 82817-0D630 |
| 82817E | No. 6 wire harness protection device | 82817-0D640 |
| 82817F | No. 7 wire harness protection device | 82817-52710 |
| 82817G | No. 8 wire harness protection device | 82817-0D690 |
| 82817J | No. 9 wire harness protection device | 82817-0D570 |
| 82817K | No. 10 wire harness protection device | 82817-0D790 |
| 82817L | No. 11 wire harness protection device | 82817-0DB10 |
| 82817M | No. 12 wire harness protection device | 82817-0DB50 |
| 82817N | No. 13 wire harness protection device | 82817-0DB10 · 82817-0DD80 |
| 82817P | No. 14 wire harness protection device | 82817-0DC90 |
| 82817T | No. 15 wire harness protection device | 82817-0D750 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 89423B | Vacuum sensor harness | 89423-0D010 |
| 89893A | FILTRE, BRUIT BATTERIE | 89893-30010 · 89893-52010 |
