Toyota YARIS 行李箱门和行李箱锁 — Figure 6105

Toyota YARIS EPC diagram 6105, 行李箱门和行李箱锁, with 1 images and 13 PNC and OE references.

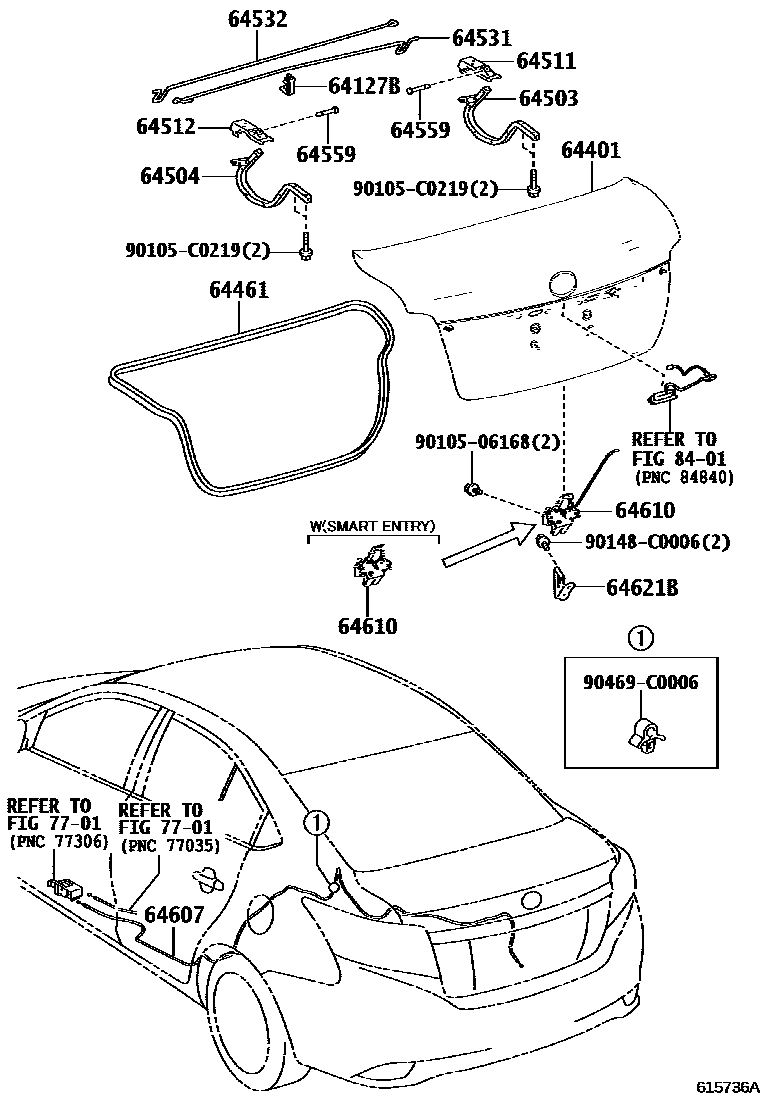

Toyota YARIS 行李箱门和行李箱锁 EPC diagram — 615736A
行李箱门和行李箱锁 — 615736A (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-0D080
64401Trunk door panel sub-assembly64401-0D330
64461Trunk door seal64461-0D170
64503Trunk door right hinge arm sub-assembly64503-0D080
64504Trunk door left hinge arm sub-assembly64503-0D080
64511Trunk door right hinge bracket64511-0D240
64512Trunk door left hinge bracket64511-0D240
64531Trunk door right hinge torsion bar64531-0D290
64532Trunk door left hinge torsion bar64532-0D280
64559Trunk door hinge pin64559-12040
64607Trunk door lock control cable sub-assembly64607-0D330
64610Trunk door lock assembly64600-02111 · 64610-0D090
64621BTrunk door latch64621-06070
