Toyota YARIS 变速器油冷却器和配管(ATM) — Figure 3514

Toyota YARIS EPC diagram 3514, 变速器油冷却器和配管(ATM), with 1 images and 6 PNC and OE references.

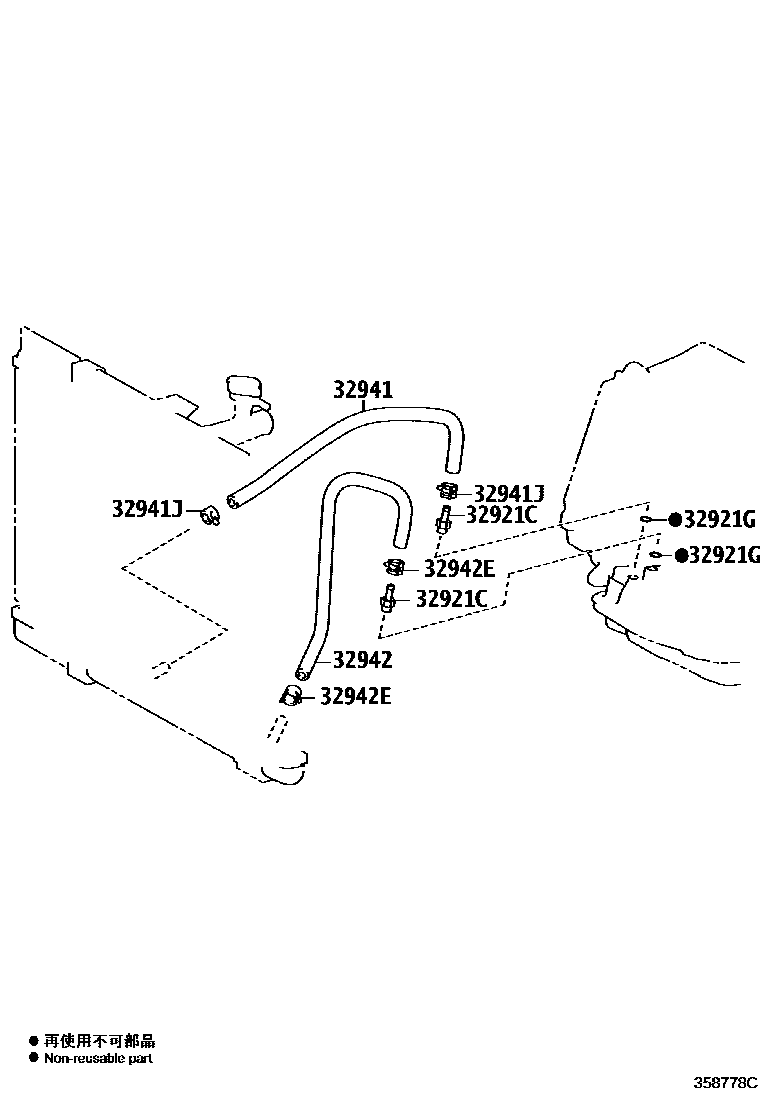

Toyota YARIS 变速器油冷却器和配管(ATM) EPC diagram — 358778C
变速器油冷却器和配管(ATM) — 358778C (201312 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921CFitting (for transmission oil cooler tube)90404-13008
32921GO-ring (for transmission oil cooler pipe joint)90301-C0044
32941No. 1 transmission oil cooler oil inlet hose32941-0D020
32941JClamp No. 1 (for transmission oil cooler hose)90466-C0026
32942No. 1 transmission oil cooler oil outlet hose32942-0D020
32942EClamp No. 2 (for transmission oil cooler hose)90466-C0026
