Toyota YARIS 阀体和滤油网(ATM) — Figure 3512

Toyota YARIS EPC diagram 3512, 阀体和滤油网(ATM), with 2 images and 16 PNC and OE references.

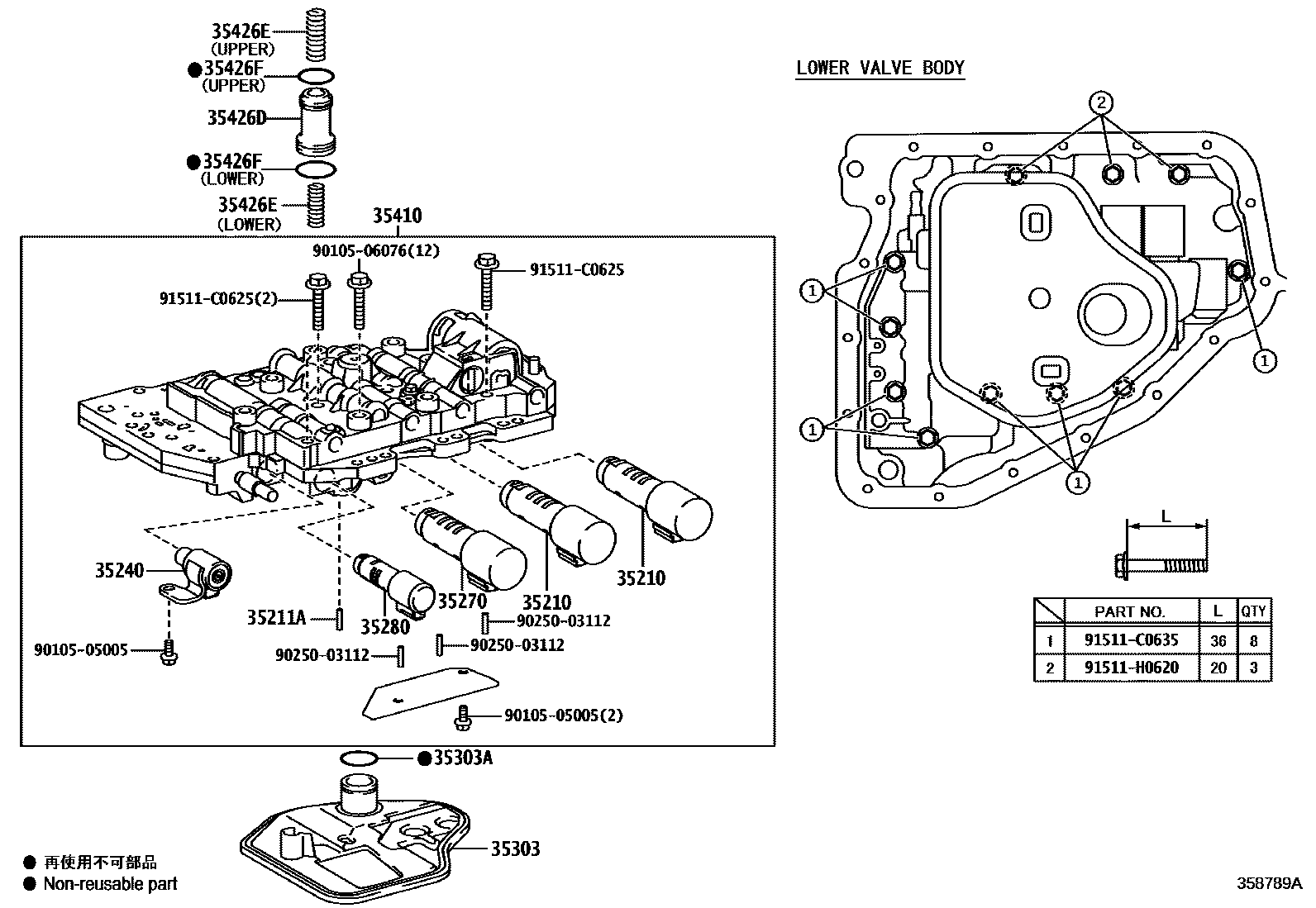

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 358789A
阀体和滤油网(ATM) — 358789A (201312 – 201608)

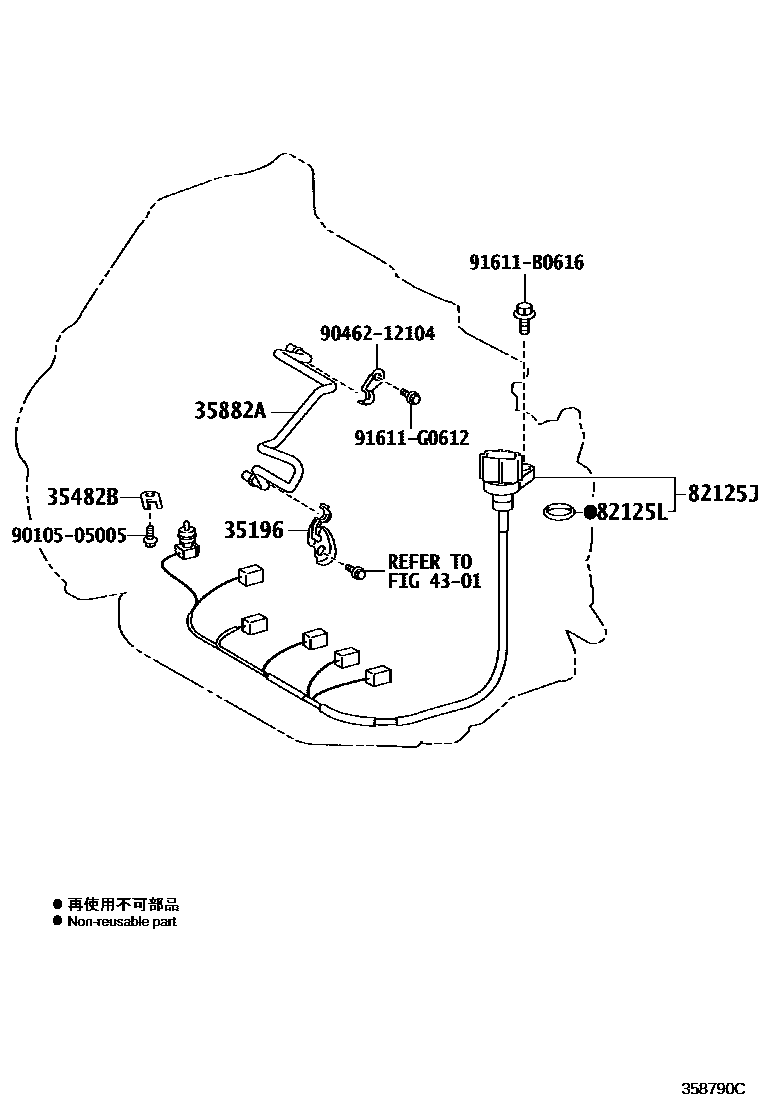

Toyota YARIS 阀体和滤油网(ATM) EPC diagram — 358790C
阀体和滤油网(ATM) — 358790C (201312 – 201608)

PNC and OE references

PNCPart nameOE numbers
35196No. 2 transmission axle fuel supply pipe clamp35196-52010
35210No. 1 clutch control solenoid valve assembly35210-0D010 · 35210-0D011
35211ADirect pin (for locking signal valve)90250-03112
35240Automatic transmission three-way solenoid valve assembly35240-0D010 · 35240-0D011
35270Shift control solenoid valve assembly35270-0D010 · 35270-0D011
35280Lock control solenoid valve assembly35280-50030
35303Oil filter sub-assembly35303-52020
35303AO-ring (for oil filter)90301-C0047
35410Transmission valve body assembly35410-0D010 · 35410-0D011
35426DC-3 Accumulator Piston35426-52010
35426ECompression spring (for C-3 accumulator piston)90501-14210 · 90501-21050
35426FO-ring (for C-3 accumulator piston)90301-21011 · 90301-24013
35482Btemperature sensor clip35482-21020
35882ADifferential gear lubricant oil supply pipe35882-0D010
82125JTransmission wiring harness82125-0D020 · 82125-0D021
82125LO-ring (for transmission wiring harness)90301-21009
