Toyota YARIS 废气再循环系统 — Figure 2501

Toyota YARIS EPC diagram 2501, 废气再循环系统, with 1 images and 8 PNC and OE references.

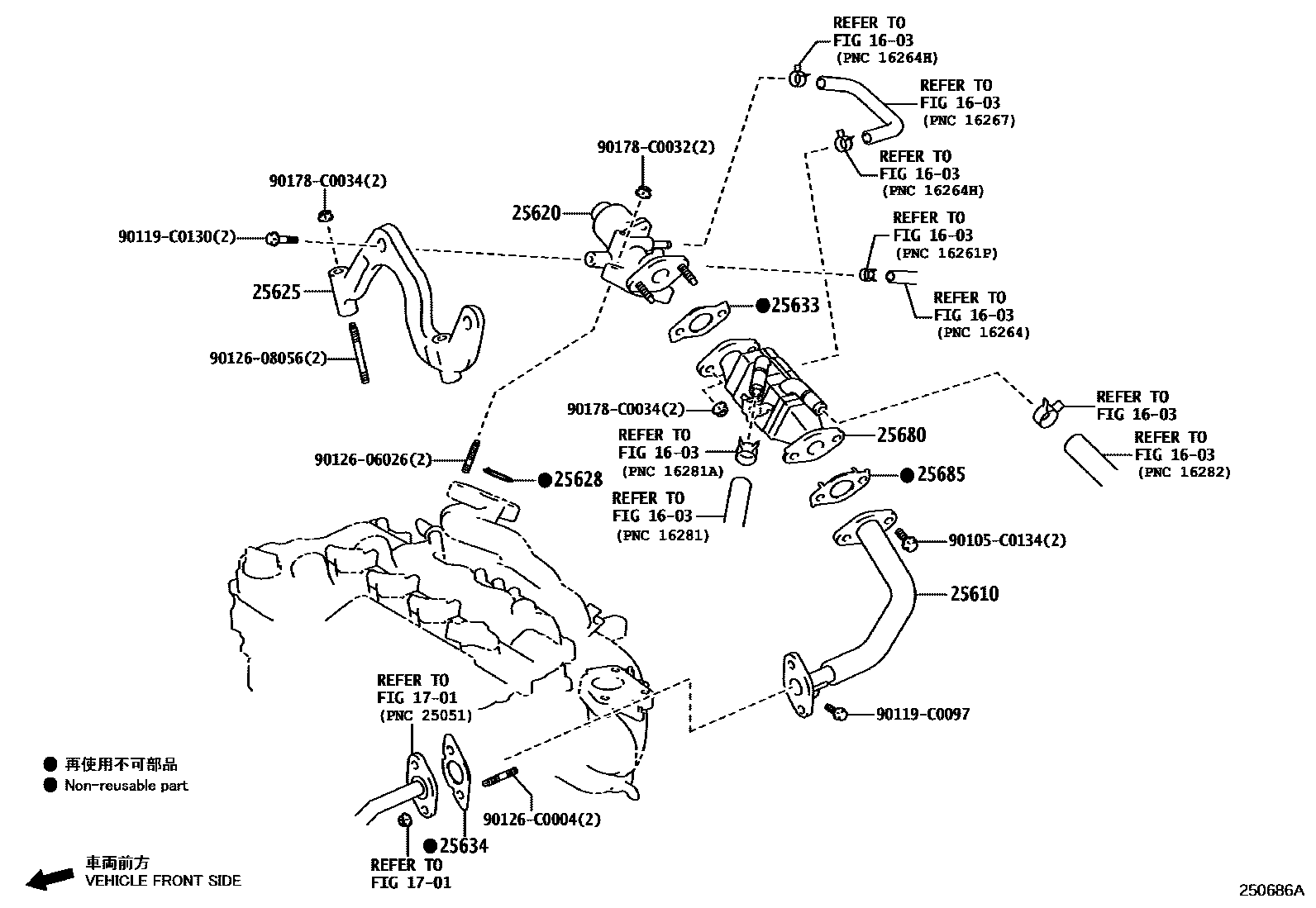

Toyota YARIS 废气再循环系统 EPC diagram — 250686A
废气再循环系统 — 250686A (201812 – 999999)

PNC and OE references

PNCPart nameOE numbers
25610EGR tube assembly25610-0Y030
25620EGR valve assembly25620-47040
25625EGR valve bracket25625-0Y020
25628EGR air intake gasket25628-25010 · 25628-36010
25633EGR valve gasket25633-0Y010 · 25633-0Y020
25634EGR tube gasket25685-0Y020
25680EGR cooler assembly25680-47020
25685No. 1 EGR Cooler Gasket25685-0Y040
