Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 5 images and 9 PNC and OE references.

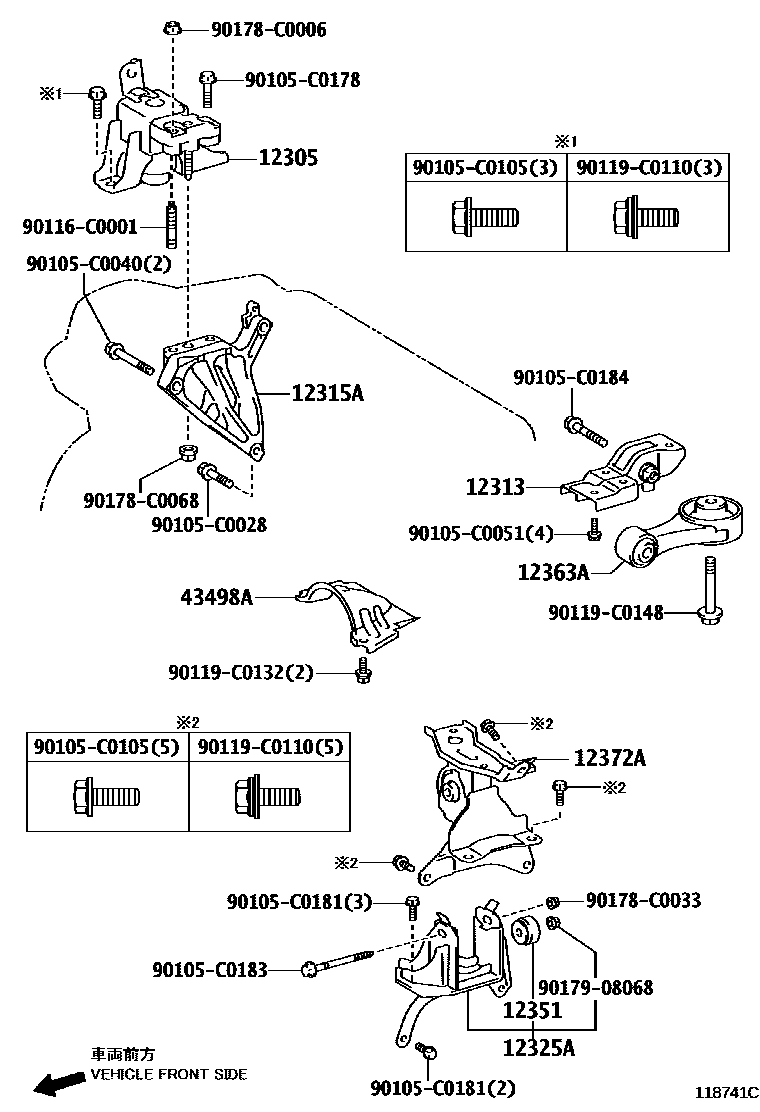

Toyota YARIS Engine Mounting EPC diagram — 118741C
Engine Mounting — 118741C (201312 – 999999)

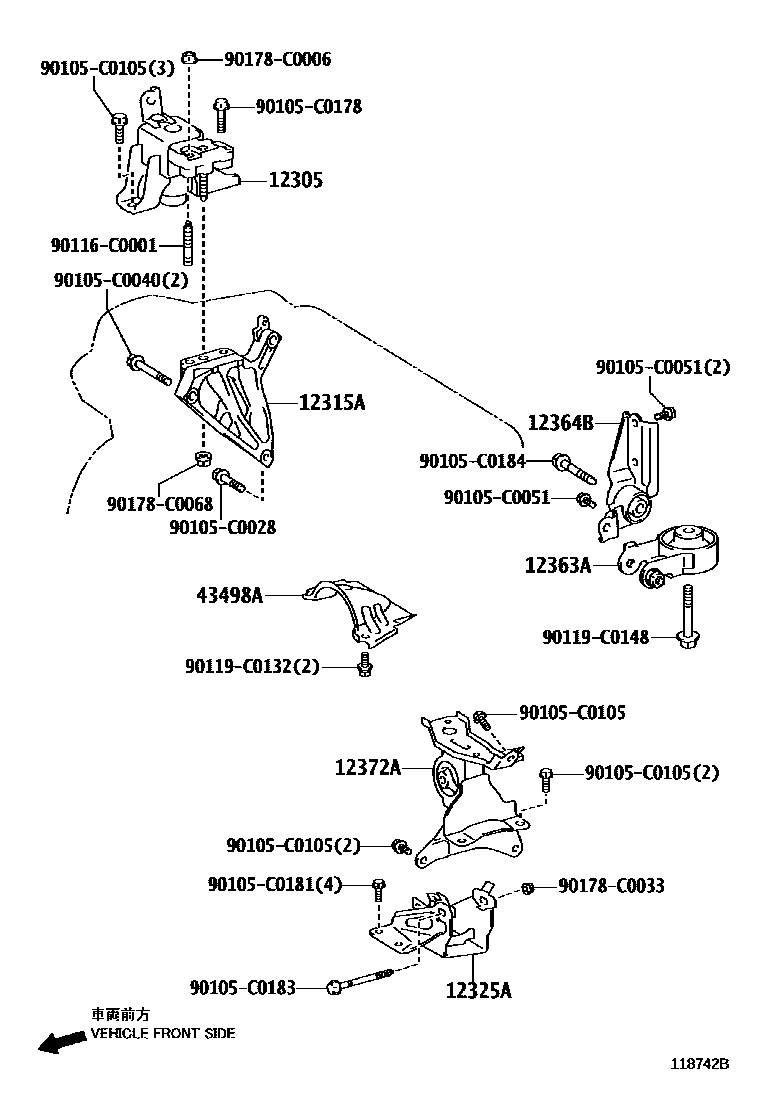

Toyota YARIS Engine Mounting EPC diagram — 118742B
Engine Mounting — 118742B (201312 – 999999)

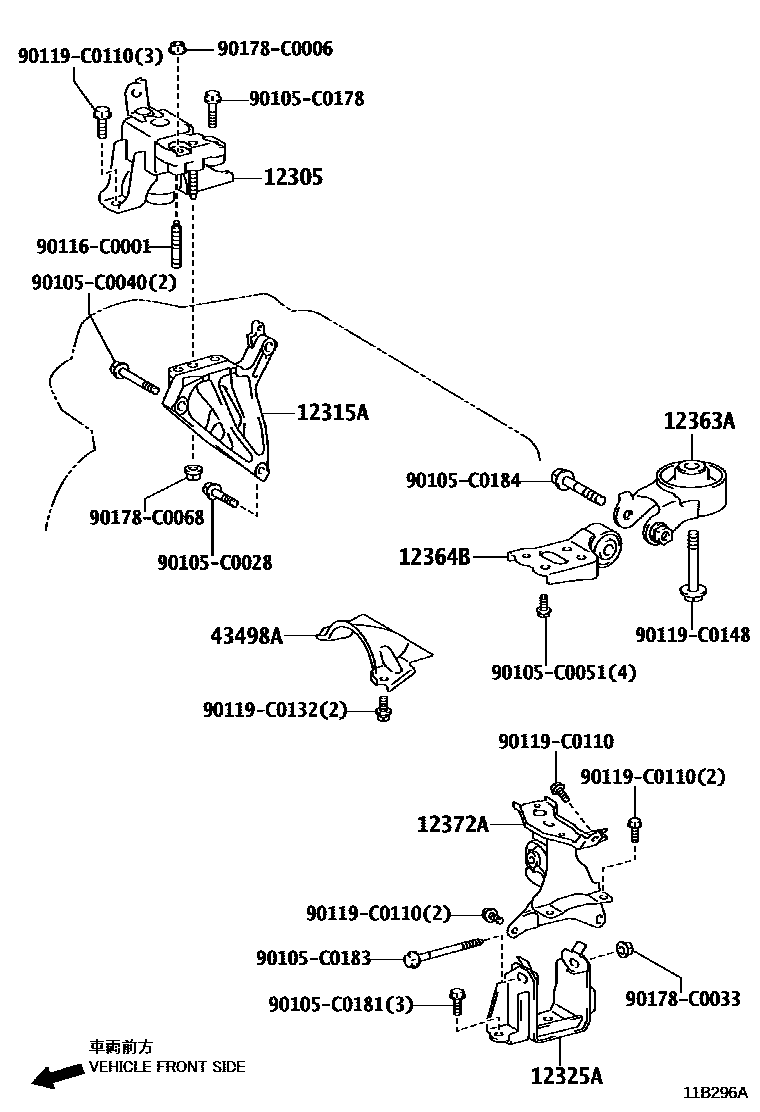

Toyota YARIS Engine Mounting EPC diagram — 11B296A
Engine Mounting — 11B296A (201608 – 999999)

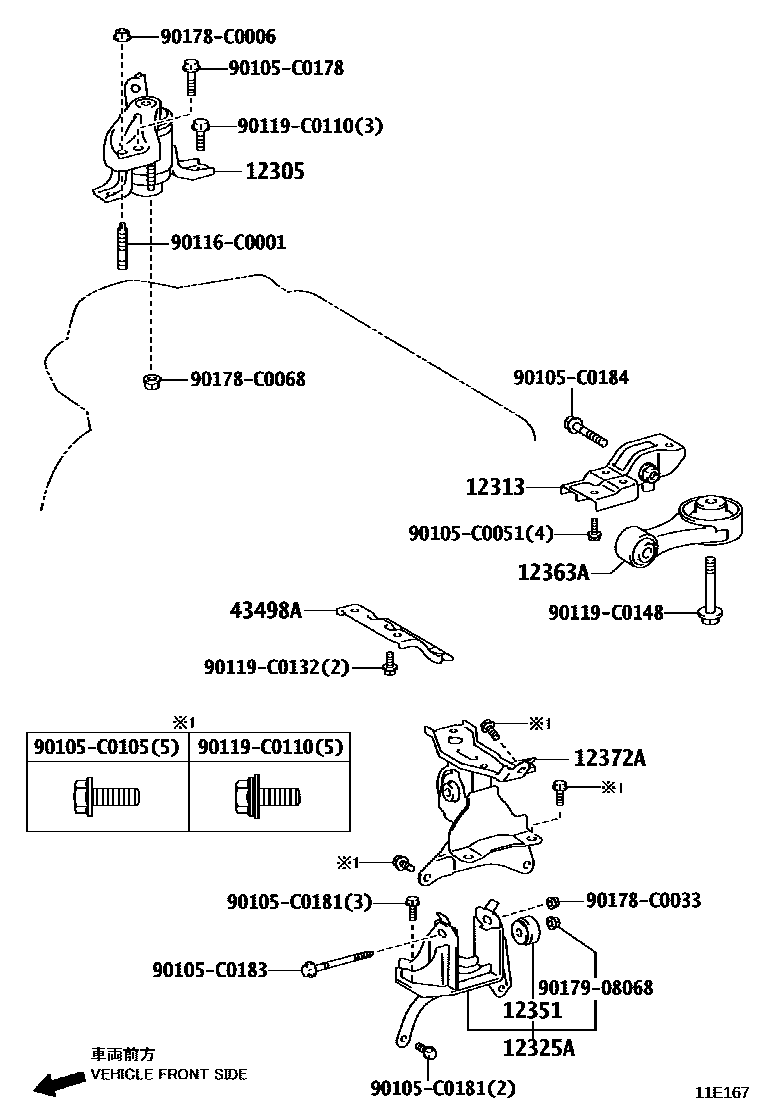

Toyota YARIS Engine Mounting EPC diagram — 11E167
Engine Mounting — 11E167 (201812 – 999999)

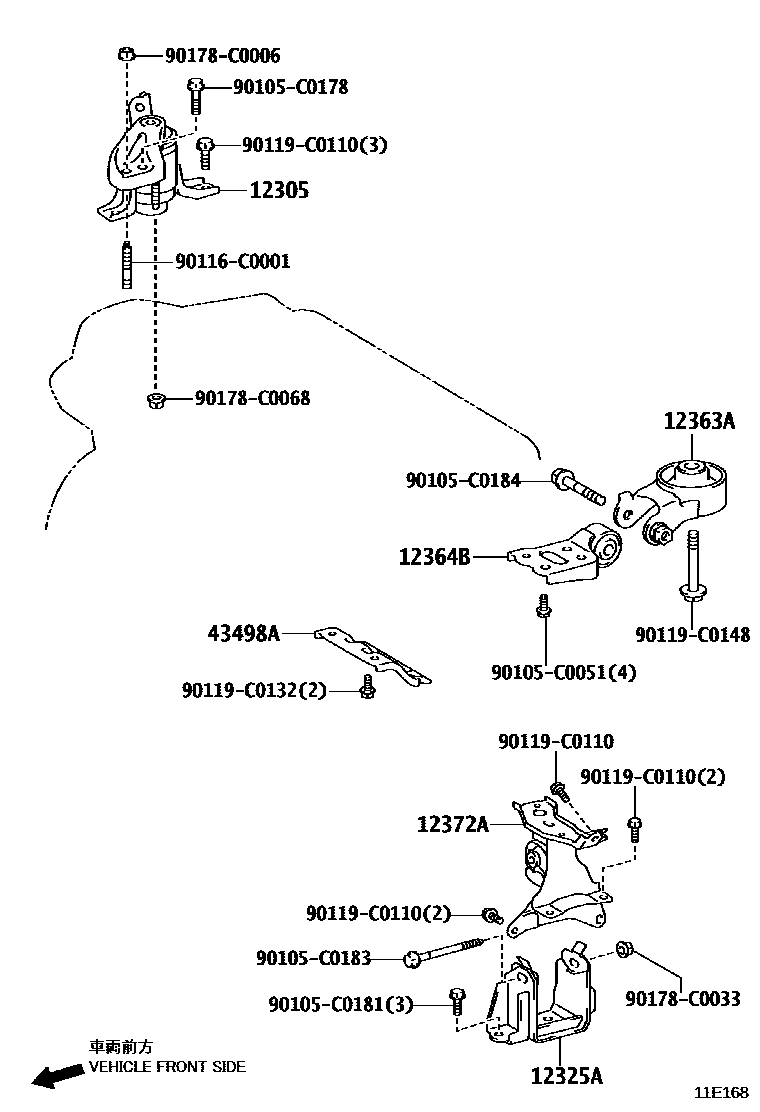

Toyota YARIS Engine Mounting EPC diagram — 11E168
Engine Mounting — 11E168 (201812 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0Y100 · 12305-0Y240
12313Engine mount control bracket (for transversely mounted engines)12313-0Y060
12315AEngine right side mounting bracket (for transversely mounted engine)12315-0Y040
12325AEngine left side mounting bracket (for transversely mounted engine)12304-0Y100 · 12325-0Y130 · 12325-0Y280 · 12325-0Y281
12351engine mount shock absorber12351-0Y060
12363AEngine movement control lever12363-0Y080 · 12363-0Y090 · 12363-0Y190
12364BEngine No. 2 motion control lever12364-0Y030 · 12364-0Y100
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0Y120 · 12372-0Y130 · 12372-0Y240
43498ANo. 1 drive shaft insulation pad43498-0D100 · 43498-0D240
