Toyota YARIS 前翼子板挡泥板和前围板 — Figure 5304

Toyota YARIS EPC diagram 5304, 前翼子板挡泥板和前围板, with 2 images and 30 PNC and OE references.

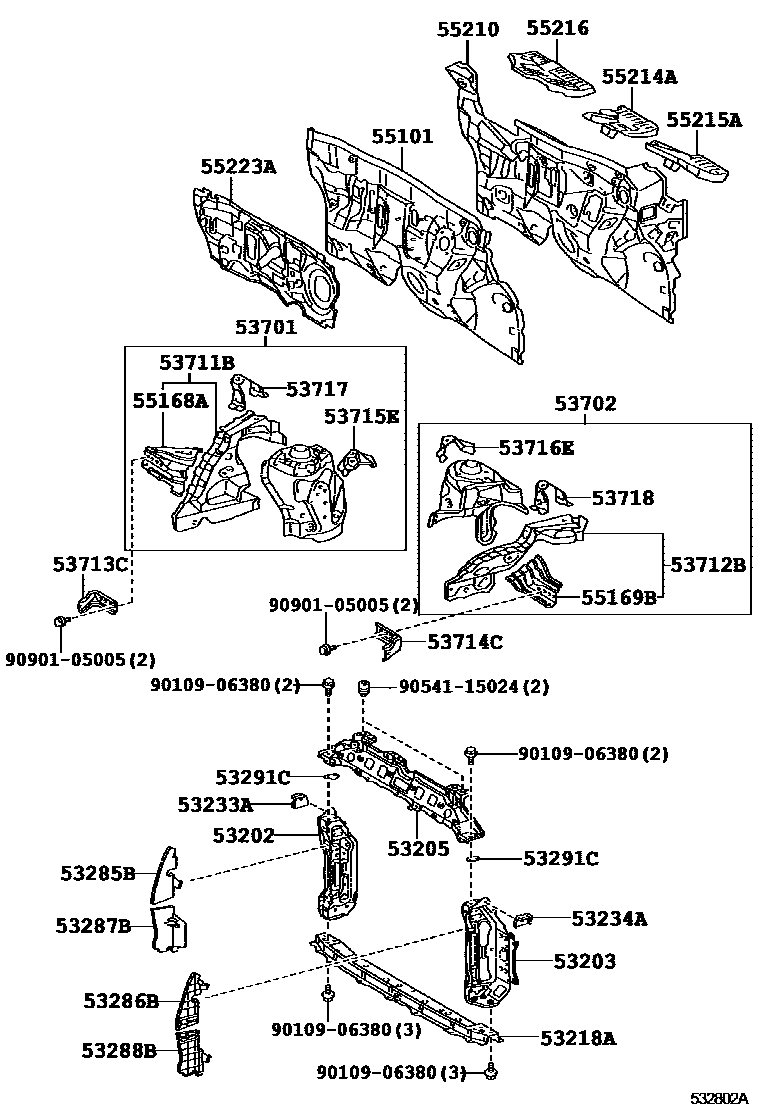

Toyota YARIS 前翼子板挡泥板和前围板 EPC diagram — 532802A
前翼子板挡泥板和前围板 — 532802A (200805 – 201008)

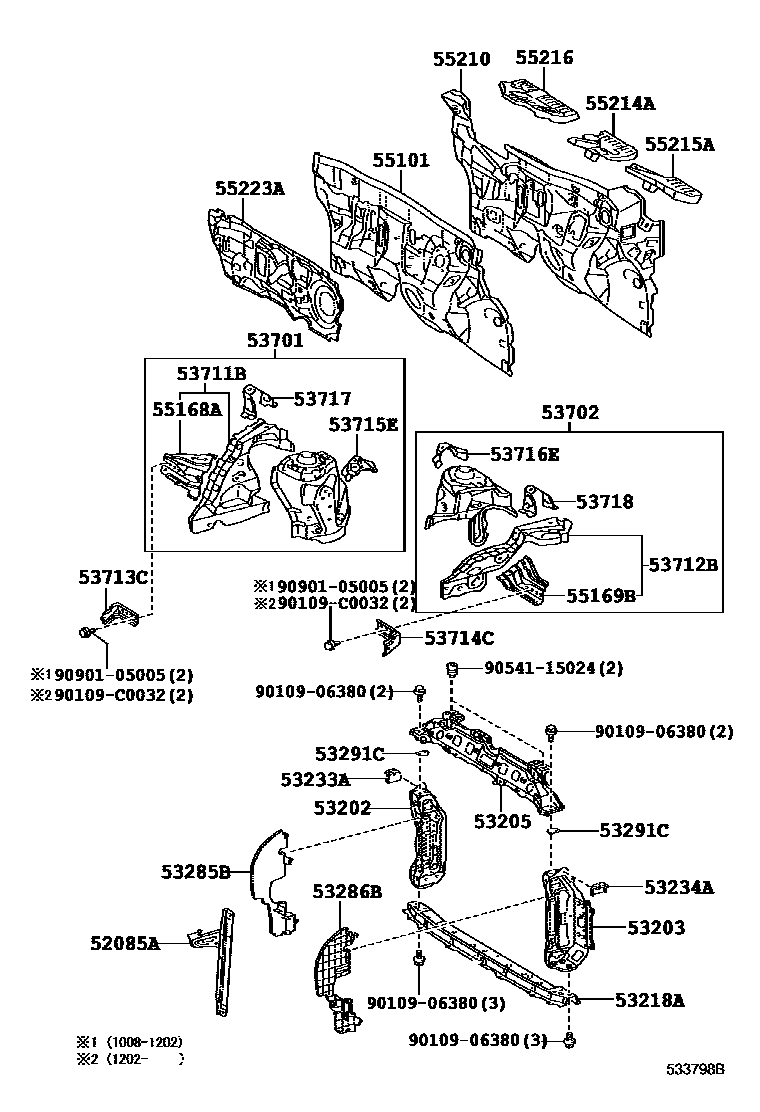

Toyota YARIS 前翼子板挡泥板和前围板 EPC diagram — 533798B
前翼子板挡泥板和前围板 — 533798B (201008 – 999999)

PNC and OE references

PNCPart nameOE numbers
52085AFront bumper center stay sub-assembly52085-0D010
53202Radiator right side bracket sub-assembly53202-0D070
53203Radiator left bracket sub-assembly53203-0D070
53205Radiator upper bracket sub-assembly53205-0D070 · 53205-0D090
53218ARadiator lower support53028-0D040 · 53028-0D050
53233ANo. 1 right headlight bracket53233-0D020
53234ANo. 1 left headlight bracket53234-0D020
53285BRadiator side 1 air seal53285-0D070 · 53285-0D120
53286BRadiator No. 2 side air seal53286-0D070 · 53286-0D120
53287BRadiator right side bracket extension53287-0D040
53288BRadiator left bracket extension53288-0D040
53291CRadiator bracket to frame seal53291-0D020
53701Right front fender fender sub-assembly53701-0D180
53702Left front fender fender sub-assembly53702-0D170
53711BRight front fender front fender53707-0D020
53712BLeft front fender front fender53708-0D020
53713CRight front fender fender front extension53713-0D020
53714CLeft front fender fender front extension53714-0D020
53715ERight front fender fender rear extension53715-0D020
53716ELeft front fender fender rear extension53716-0D020
53717Right fender fender side panel53717-0D020
53718Left fender fender side panel53718-0D020
55101Front apron sub-assembly55101-0D450 · 55101-0D460
55168ARight front fender mounting bracket55168-0D050
55169BLeft front fender mounting bracket55169-0D050
55210Front wall insulation pad assembly55210-0D230
55214ANo. 2 insulation pad for front wall panel55214-0D080
55215ANo. 3 insulation pad for front wall panel55215-0D070
55216No. 4 heat insulation pad for front wall55216-0D070
55223AFront wall outer heat insulation pad55223-0D150
