Toyota YARIS 后鼓式制动器分泵和底板 — Figure 4706

Toyota YARIS EPC diagram 4706, 后鼓式制动器分泵和底板, with 1 images and 15 PNC and OE references.

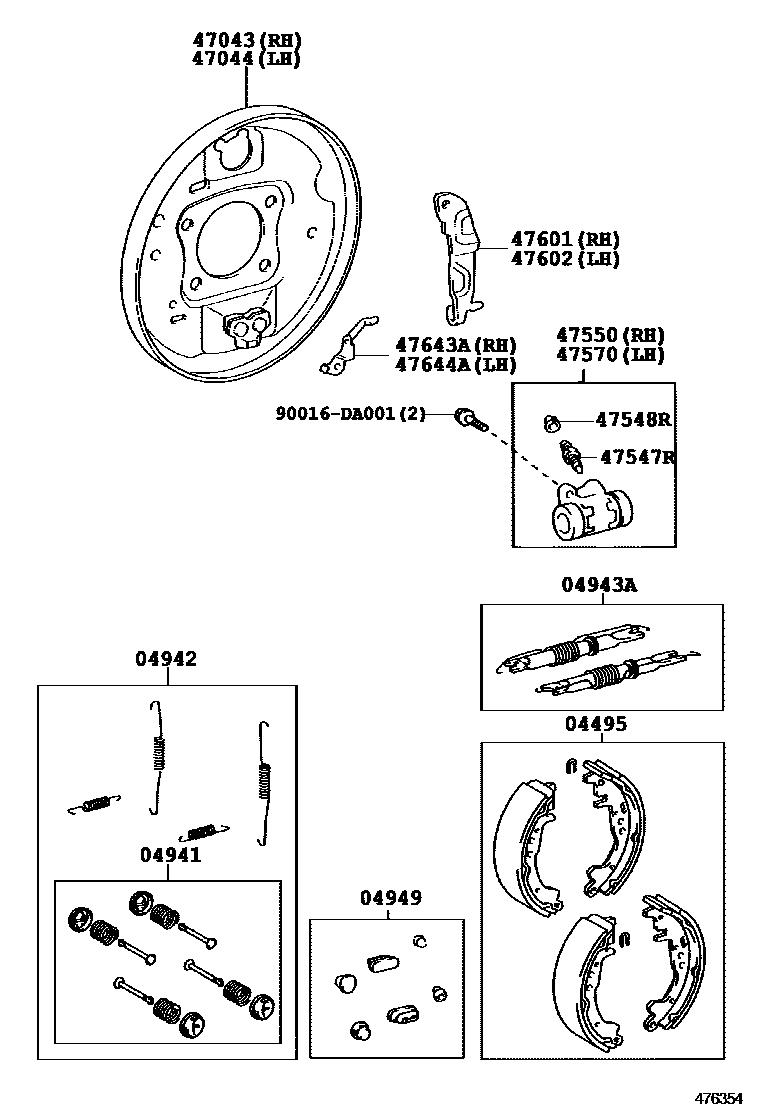

Toyota YARIS 后鼓式制动器分泵和底板 EPC diagram — 476354
后鼓式制动器分泵和底板 — 476354 (200805 – 999999)

PNC and OE references

PNCPart nameOE numbers
04495Rear brake shoe assembly04495-0D070
04941Rear brake shoe limit spring assembly04941-0D070
04942Rear brake spring assembly04942-0D080
04943ARear brake bracket assembly04943-0D050
04949Rear brake plug assembly04949-0D040
47043Right rear brake base plate sub-assembly47043-0D070
47044Left rear brake base plate sub-assembly47044-0D070
47547RBleed plug (for rear drum brake)47547-20010
47548RBleeder plug cap (for rear drum brake)31478-30010
47550Rear wheel brake cylinder assembly (for front right or upper right)47550-0D060
47570Rear wheel brake cylinder assembly (for front left or upper left)47570-0D040
47601Right parking brake shoe lever sub-assembly (for rear wheel brake)47601-0D070
47602Left parking brake shoe lever sub-assembly (for rear wheel brake)47602-0D070
47643ARight rear wheel brake automatic adjustment lever47643-0D070
47644ALeft rear wheel brake automatic adjustment lever47644-0D070
