Toyota YARIS Manifold — Figure 1701

Toyota YARIS EPC diagram 1701, Manifold, with 2 images and 11 PNC and OE references.

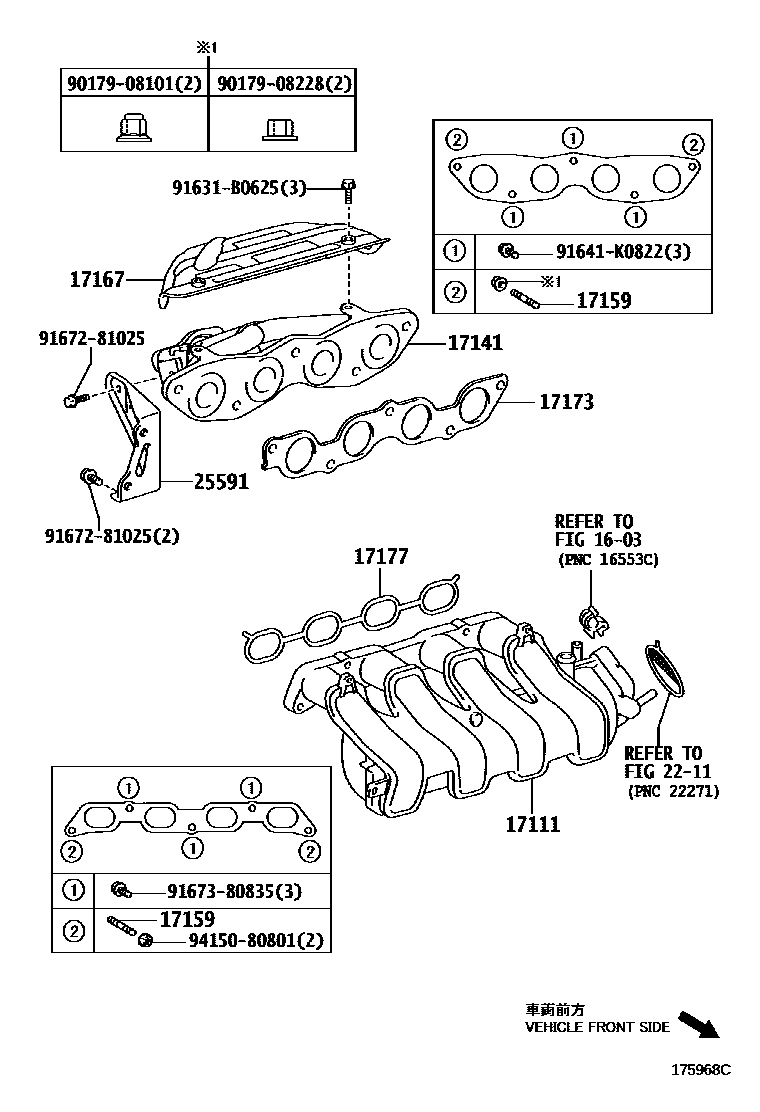

Toyota YARIS Manifold EPC diagram — 175968C
Manifold — 175968C (200805 – 999999)

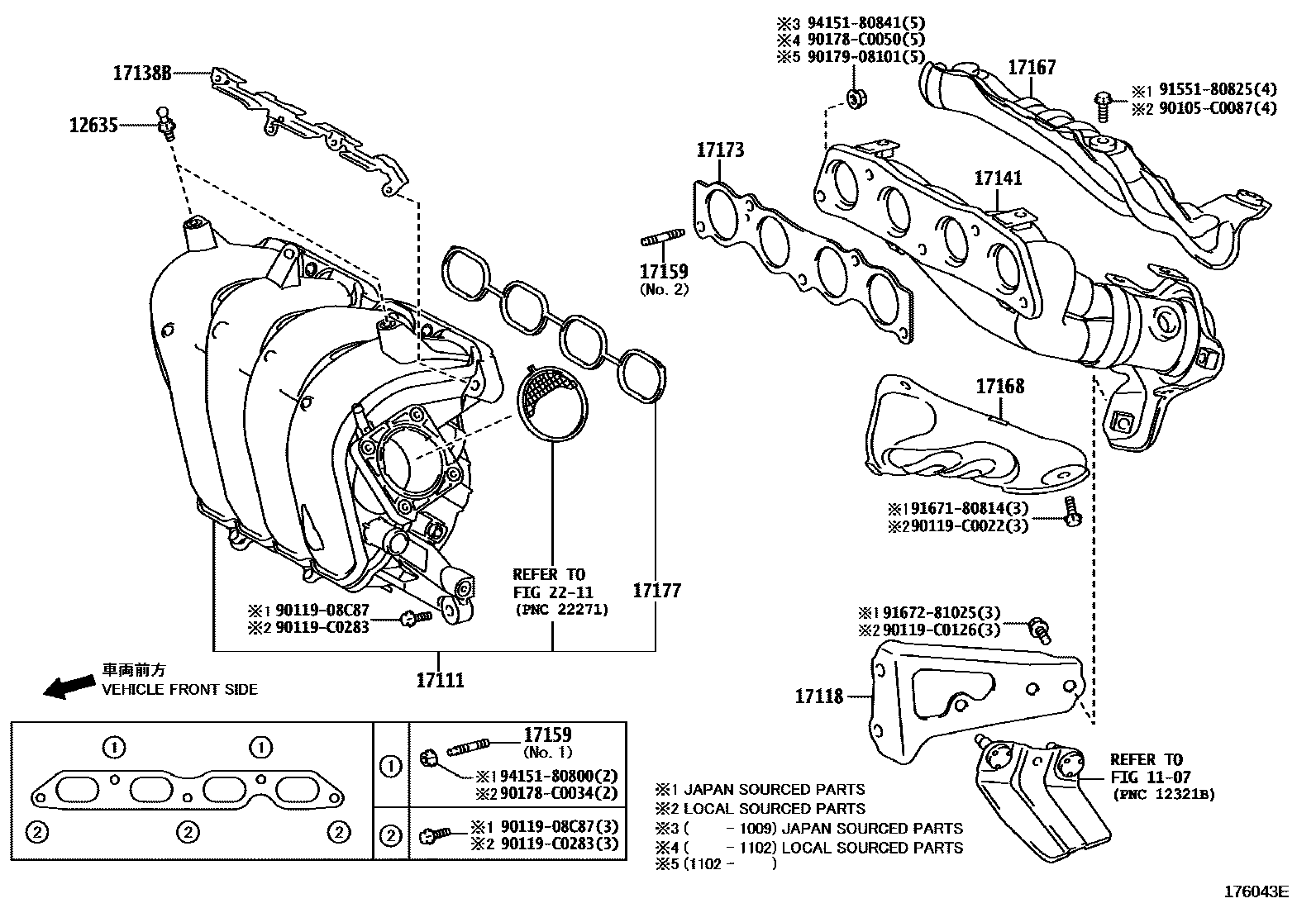

Toyota YARIS Manifold EPC diagram — 176043E
Manifold — 176043E (200805 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17101-21090 · 17120-0T021 · 17120-0T022 · 17120-37021 · 17120-37022
17118Manifold stays17118-0T010 · 17118-37010
17138BIntake manifold stay17138-0T020 · 17138-37010
17141exhaust manifold17141-0T020 · 17141-0T070 · 17141-21140 · 17141-21220 · 17141-37051 · 17141-37130
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08037 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-0T010 · 17167-0T070 · 17167-21130 · 17167-37011 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-0T060 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-0T010 · 17173-21020 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-0T010 · 17177-21020 · 17177-21030 · 17177-37030
25591Manifold bracket25591-21060
