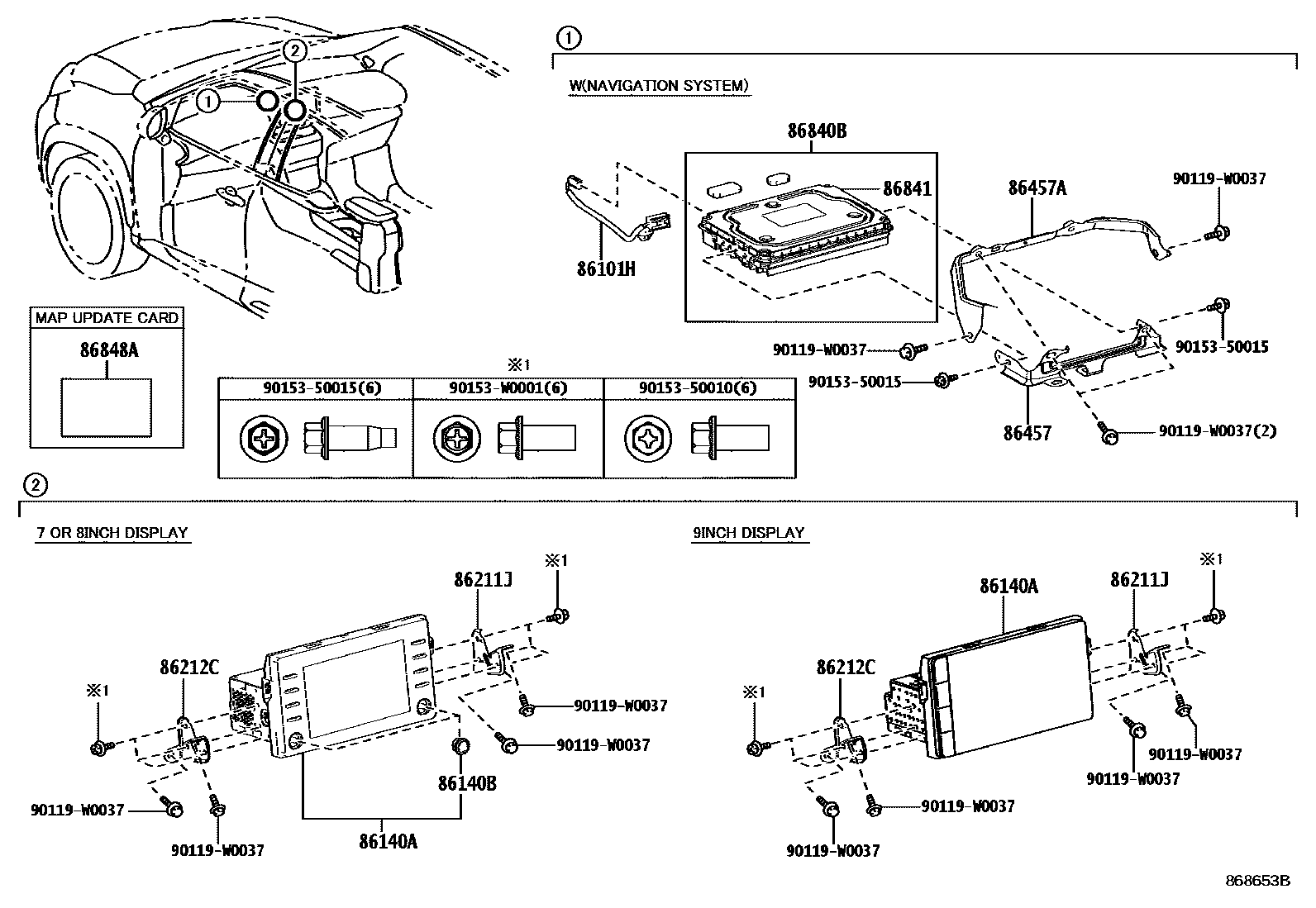

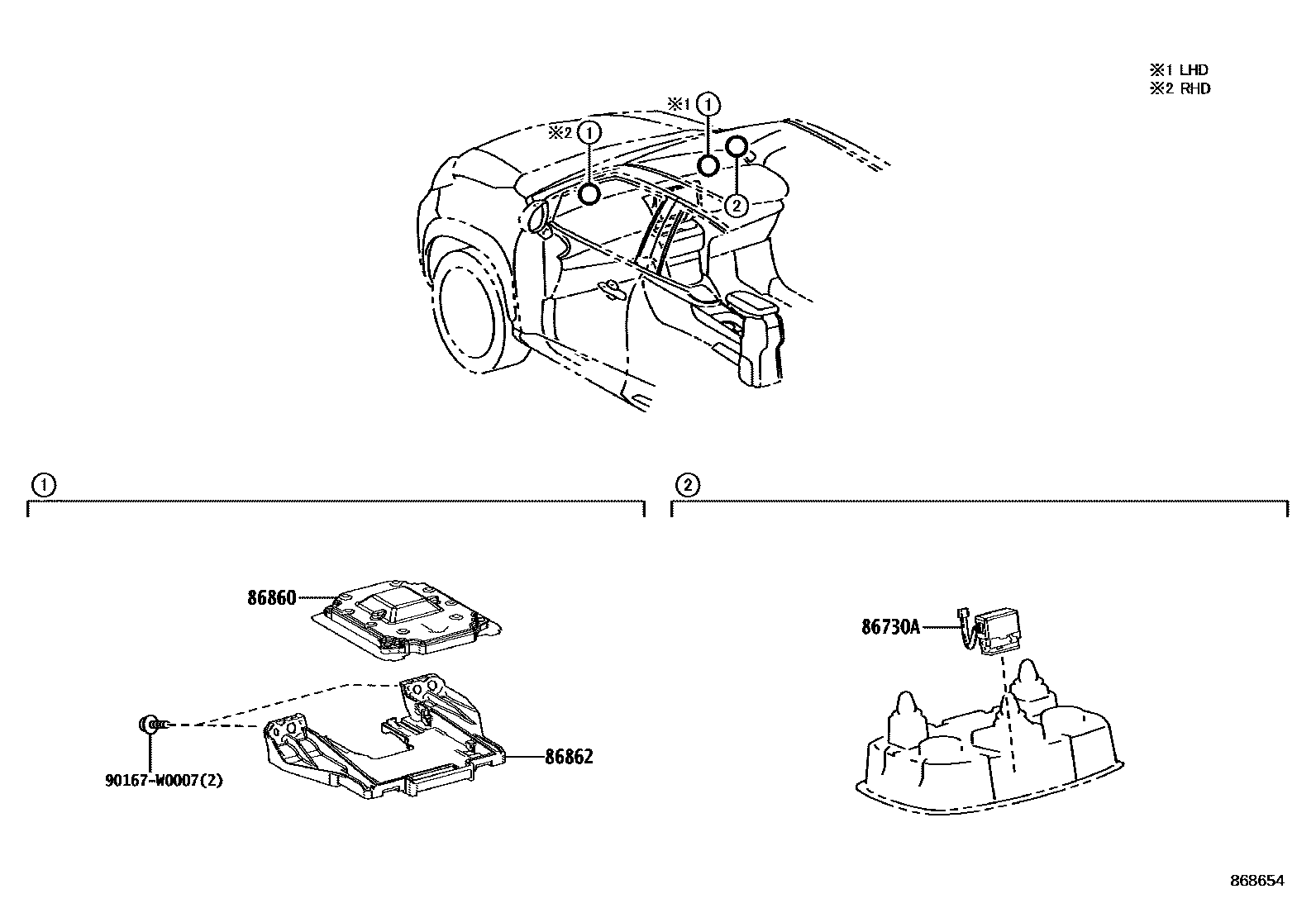

Toyota YARIS 导航和前监视器显示屏 — Figure 8603
Toyota YARIS EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86101H | Antenna wire sub-assembly | 86101-0DF40 |
| 86140A | Radio and display receiver assembly | 86100-0D110 · 86100-0D111 · 86100-0D120 · 86100-0D121 · 86100-0D150 · 86100-0D151 · 86100-0D160 · 86100-0D161 · 86100-0D170 · 86100-0D171 · 86100-0D180 · 86100-0D181 · 86100-0D210 · 86100-0D211 · 86100-0D220 · 86100-0D221 · 86100-0D230 · 86100-0D240 · 86100-0D250 · 86100-0D280 · 86140-0D470 · 86140-0D570 · 86140-0D580 · 86140-0D581 · 86140-0D590 · 86140-0D600 · 86140-0D601 · 86140-0D610 · 86140-0D620 · 86140-0D621 · 86140-0D710 · 86140-0D711 · 86140-0D720 · 86140-0D721 · 86140-0D730 · 86140-0D731 · 86140-0D740 · 86140-0D741 · 86140-0D750 · 86140-0D751 · 86140-0D770 · 86140-0D771 · 86140-0D780 · 86140-0D781 · 86140-0D810 · 86140-0D811 · 86140-0D830 · 86140-0D870 · 86140-0D880 · 86140-0D890 · 86140-0DA10 · 86140-0DA40 · 86140-0DA60 · 86140-0DA80 · 86140-52550 · 86140-K0051 · 86140-K0052 · 86140-K0061 · 86140-K0071 · 86140-K0151 · 86140-K0152 · 86140-K0161 · 86140-K0171 · 86140-K0271 · 86140-K0272 · 86140-K0281 · 86140-K0291 · 86140-YP031 · 86140-YP032 · 86140-YP041 · 86140-YP042 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90011-25305 · 90011-25306 · 90011-25344 · 90011-25352 · 90011-25353 |
| 86211J | No. 1 radio bracket | 86211-0D350 · 86211-0D450 · 86211-K0010 |
| 86212C | No. 2 radio bracket | 86212-0D430 · 86212-0D450 · 86212-K0010 |
| 86457 | Multimedia module bracket No. 1 | 86457-K0010 |
| 86457A | Multimedia module bracket No. 2 | 86457-K0050 · 86457-K0090 |
| 86730A | Telephone amplifier assembly | 86730-02050 · 86730-F4010 · 86730-F4020 |
| 86840B | ENS. ORDINATEUR, NAVIGATION | 86800-0D010 · 86800-0D011 · 86800-0D020 |
| 86841 | Navigation ECU | 86840-K0010 · 86840-K0011 · 86840-K0020 |
| 86848A | CARTE, MISE A JOUR CARTE NUMERO SERIE | 86848-78070 · 86848-78090 |
| 86860 | Navigation antenna assembly | 86860-02080 · 86860-78010 · 86880-02070 · 86880-0D040 |
| 86862 | Navigation antenna bracket | 86862-K0010 |
