Toyota YARIS HV逆变器 — Figure 8431

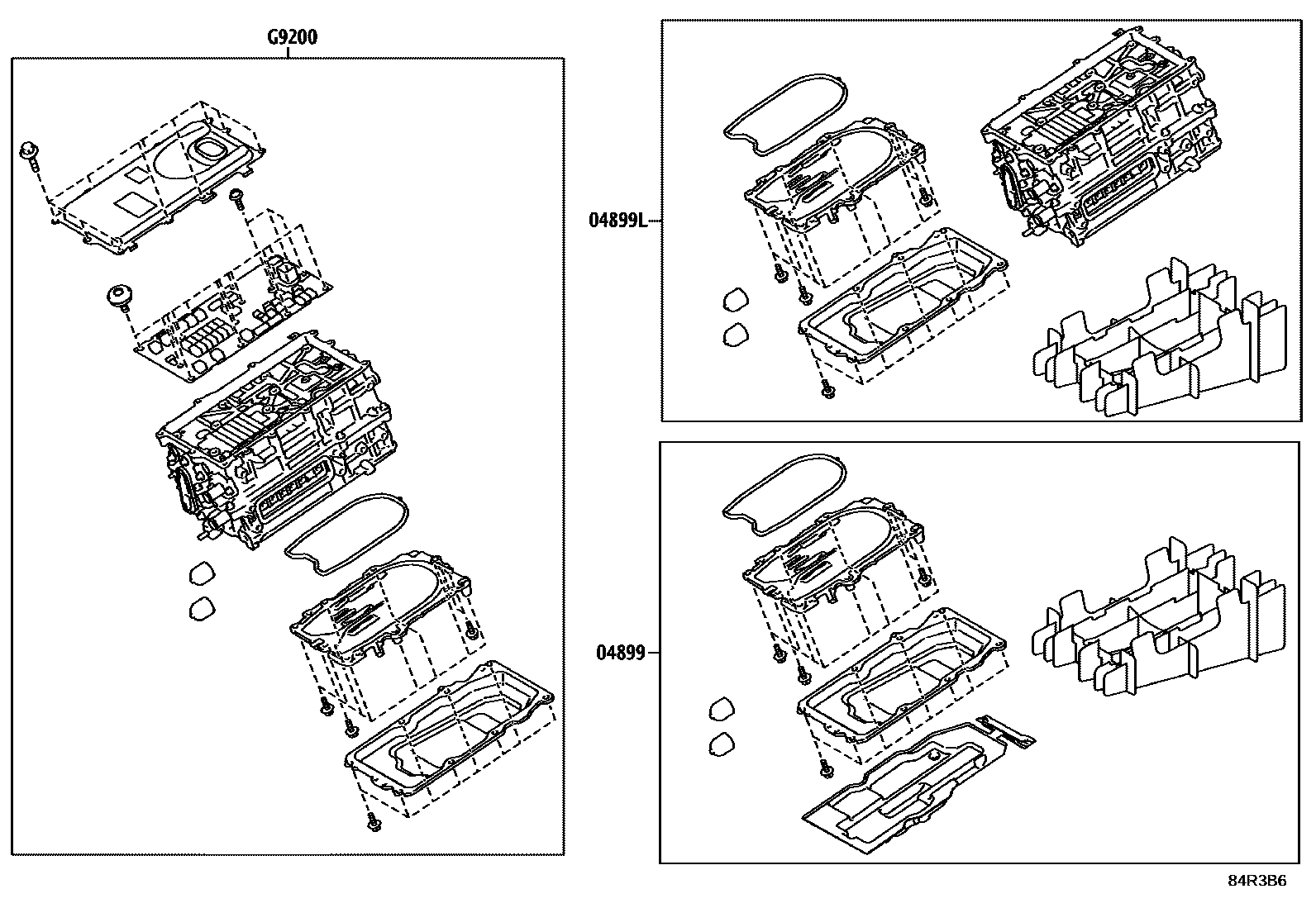

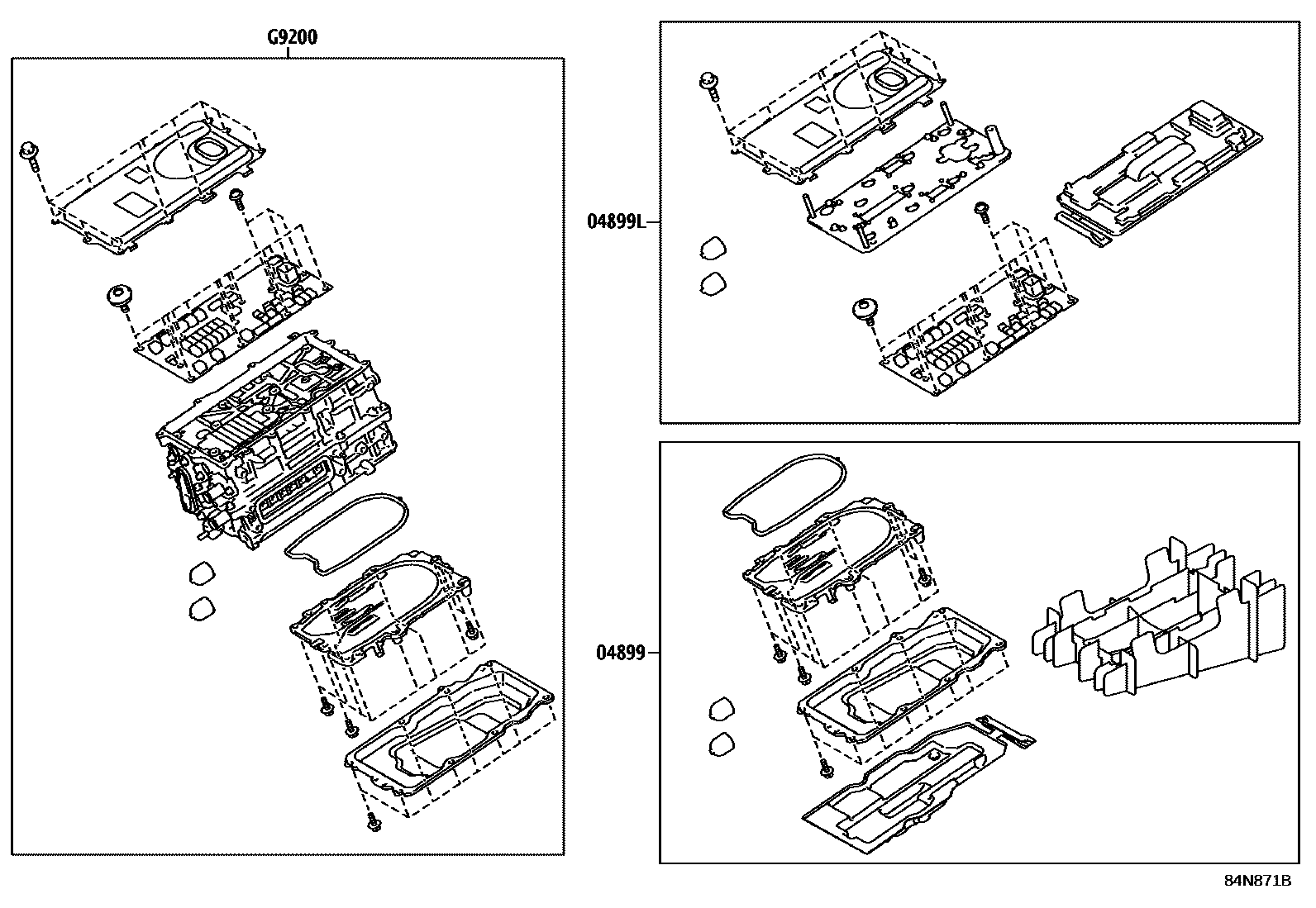

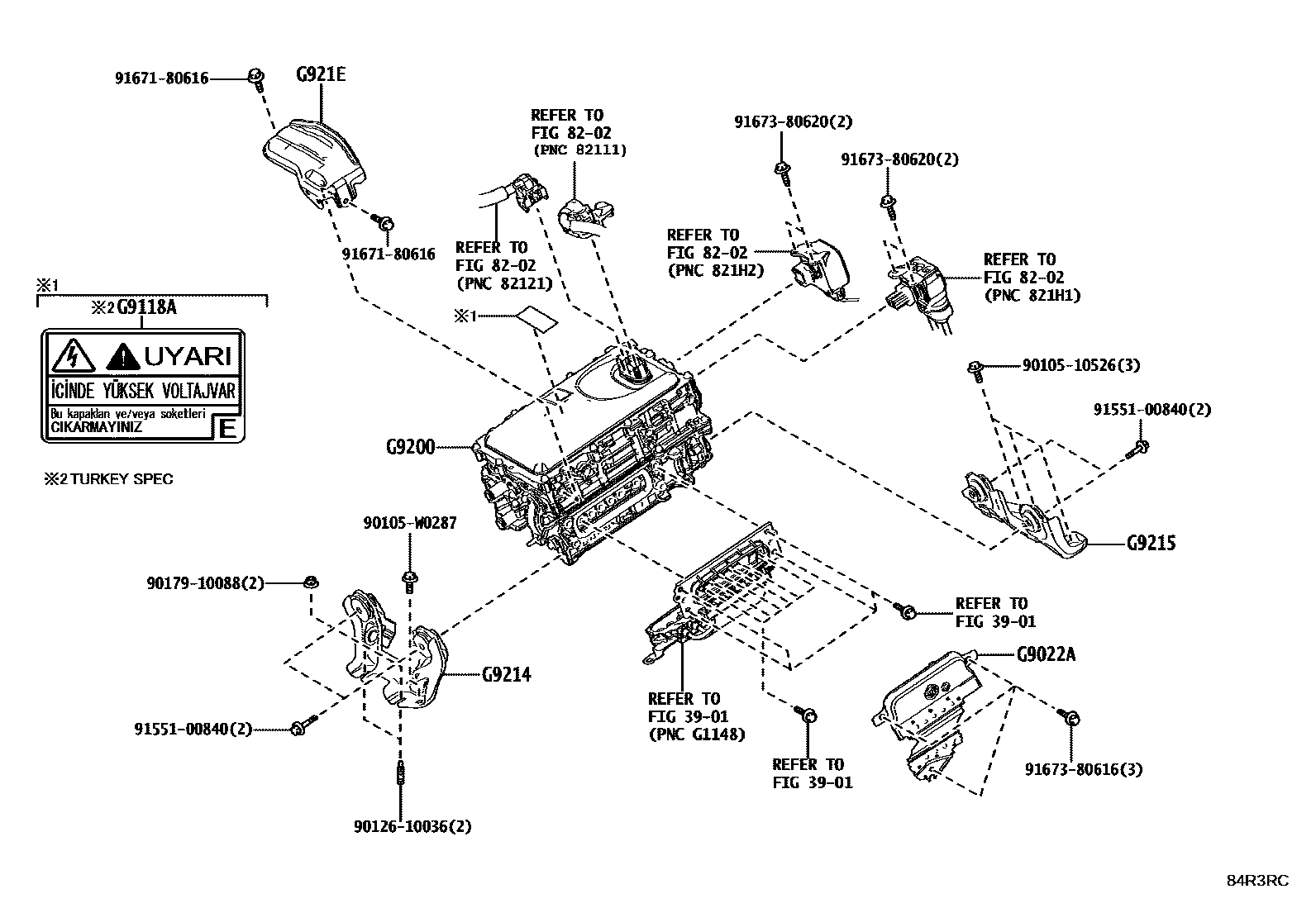

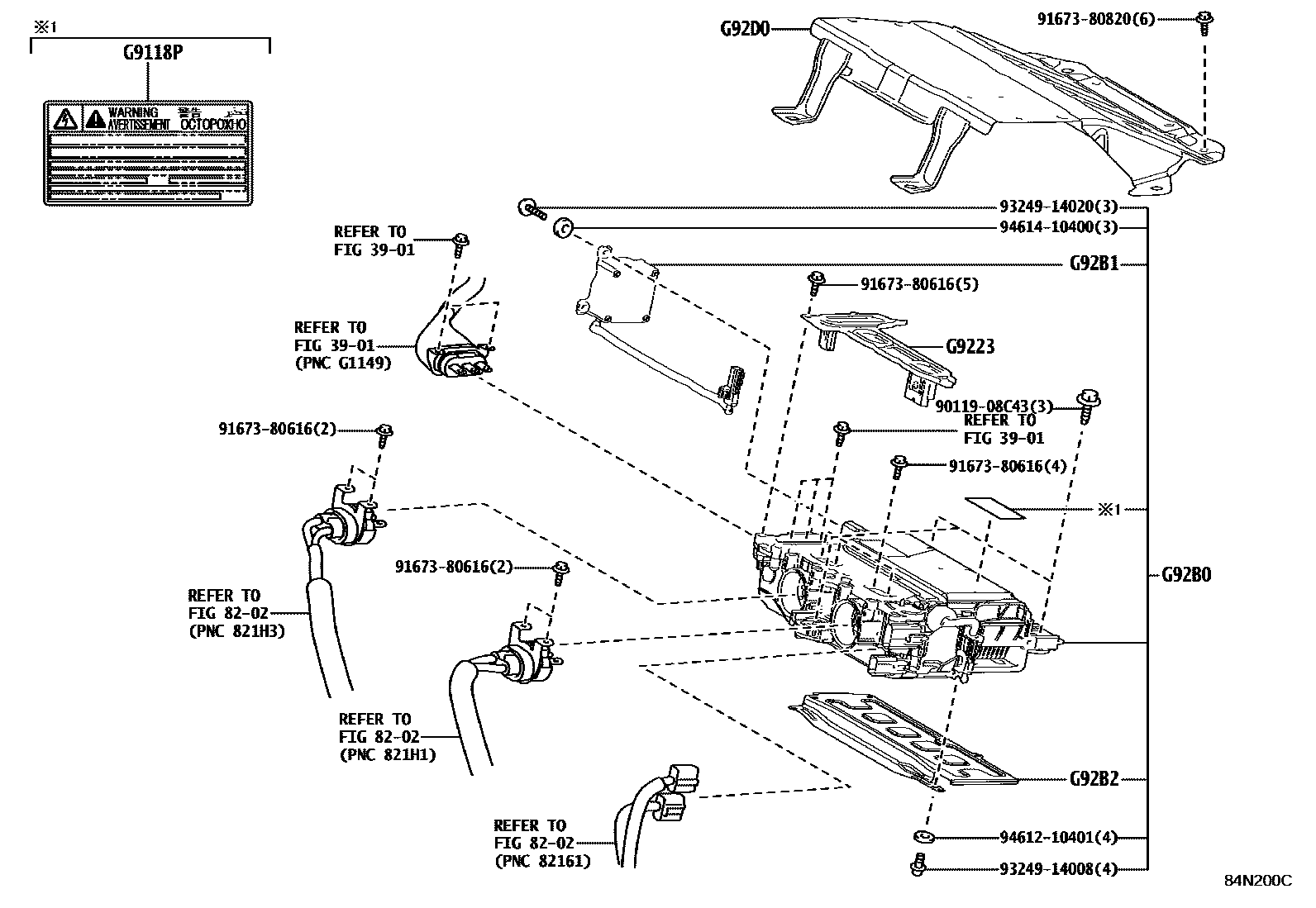

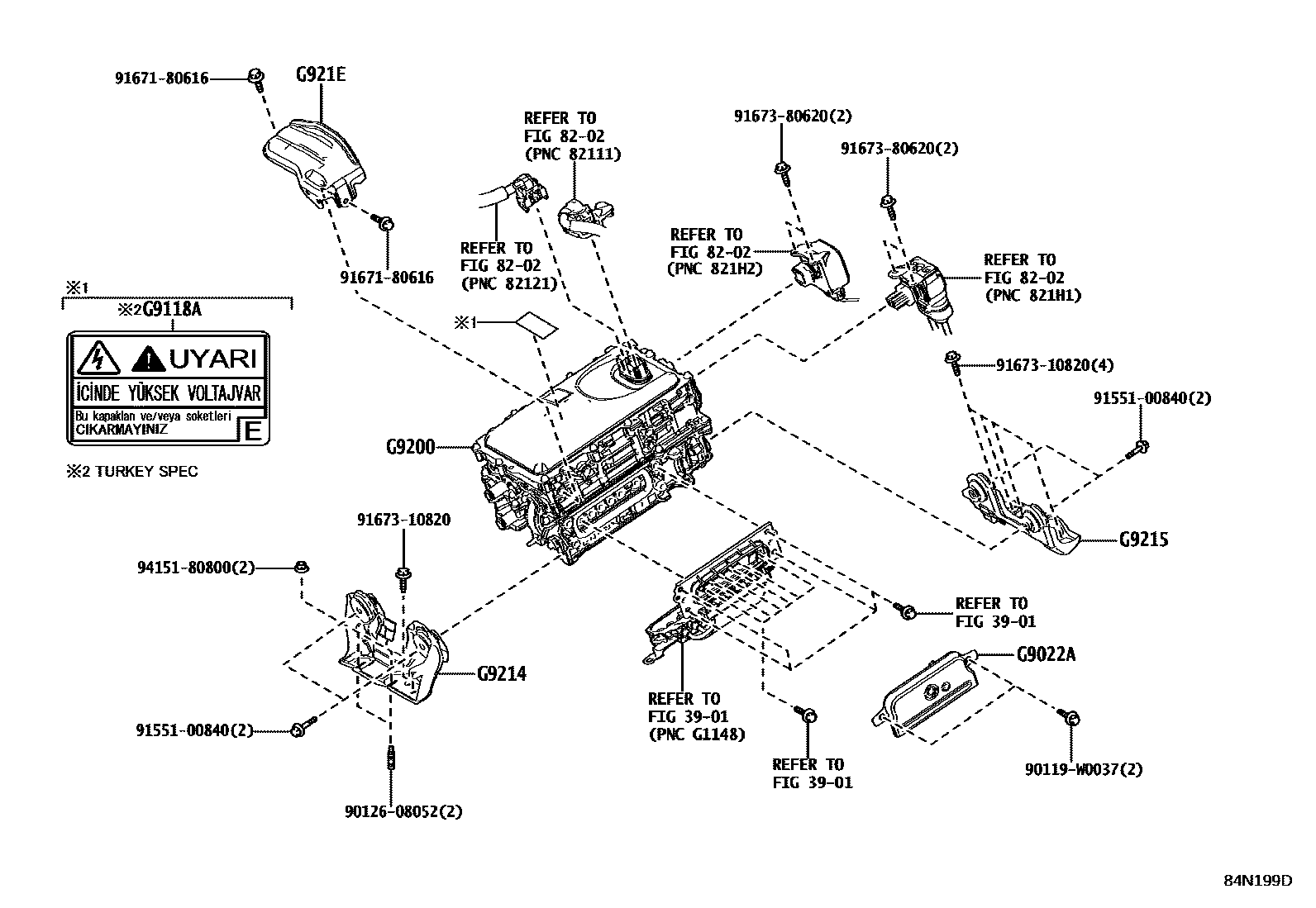

Toyota YARIS EPC diagram 8431, HV逆变器, with 5 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04899 | KIT CONVERTISSEUR, VEHICULE HYBRIDE | 04899-K0030 · 04899-K2030 |
| 04899L | KIT ORDINATEUR, COMMANDE GENERATEUR MOTEUR | 04899-52080 · 04899-52090 · 04899-52130 · 04899-52140 · 04899-K2011 · 04899-K2012 · 04899-K2021 · 04899-K2022 |
| G9022A | SOUS-ENS. CACHE, ONDULEUR, SUP | G9022-47050 · G9022-52010 |
| G9118A | No. 1 Electric Vehicle Device Controller Warning Label | G9118-52010 |
| G9118P | ETIQUETTE, PRECAUTION ONDULEUR COMM MOTEUR HV, NO.2 | G9118-76010 |
| G9200 | Inverter assembly with converter | G92A0-52150 · G92A0-52160 · G92A0-52211 · G92A0-52221 · G92A0-52250 · G92A0-52260 · G92A0-52261 · G92A0-K2011 · G92A0-K2021 |
| G9214 | No. 1 inverter bracket | G9214-0D010 · G9214-52030 · G9214-K0010 |
| G9215 | No. 2 inverter bracket | G9215-0D010 · G9215-52020 · G9215-K0010 |
| G921E | Inverter protection device | G921E-0D010 · G921E-K0010 |
| G9223 | Inverter terminal cover | G9223-47030 |
| G92B0 | Rear HV motor control inverter assembly | G92B0-52010 · G92B0-52011 · G92B0-52012 · G92B0-K0010 |
| G92B1 | VENTILATEUR, REFROIDISSEMENT INVERSEUR HV | G92B1-47010 |
| G92B2 | PROTECTION, REFROIDISSEMENT INVERSEUR HV | G92B2-47010 |
| G92D0 | HV inverter protection device assembly | G92D0-K0010 |
